作者: cct241292 時間: 2019-9-16 01:38 標題: VEGAII(R7) 在ITX 類A4 箱想上水，求方案(貨到齊！)
本帖最後由 cct241292 於 2019-10-9 15:24 編輯
這篇文可以說是這一套電腦的第三集。
第一集：一場壞RAM引起的採購(Radeon VII/FSP Dagger 600W/Vengeance LPX)
第二集：一個箱子的開箱文-SKTC S02 ITX Case
第一集就買了東西，箱子沒有足夠的氣流處理。
第二集就換了箱子，有足夠的氣流了，但是。。。
信不信由你，由於我用了MadVR + FM 來看影片，所有每次看影片的時候顯卡都在Full Load / 幾乎 Full Load 的情況。
雖然在CPU GPU Case 所有風扇全速轉的情況下能壓得到，但是那個音量還是很感人的。
也由於有GPU這個大火爐，連帶CPU即使沒有大負荷也會變得有點熱。
繼而想把顯示卡上水，使箱子內冷風從底下抽入後先經過SSD/CPU才到冷排，熱力最高的東西最接近排氣口。
我當然也做過資料搜集了，R7的AIO水冷只有alphacool有，冷頭就有EK和Bykski 。
alphacool很大份，我Google了一下大多數都是其他顯卡的影片，連官網都不是放VEGA的影片，不太放心，怕塞不進去。
Bykski 就直接比相問，話裝唔到。（我心想240薄排+D5泵行不行。。。）
歡迎其他建議。Thanks
=============================

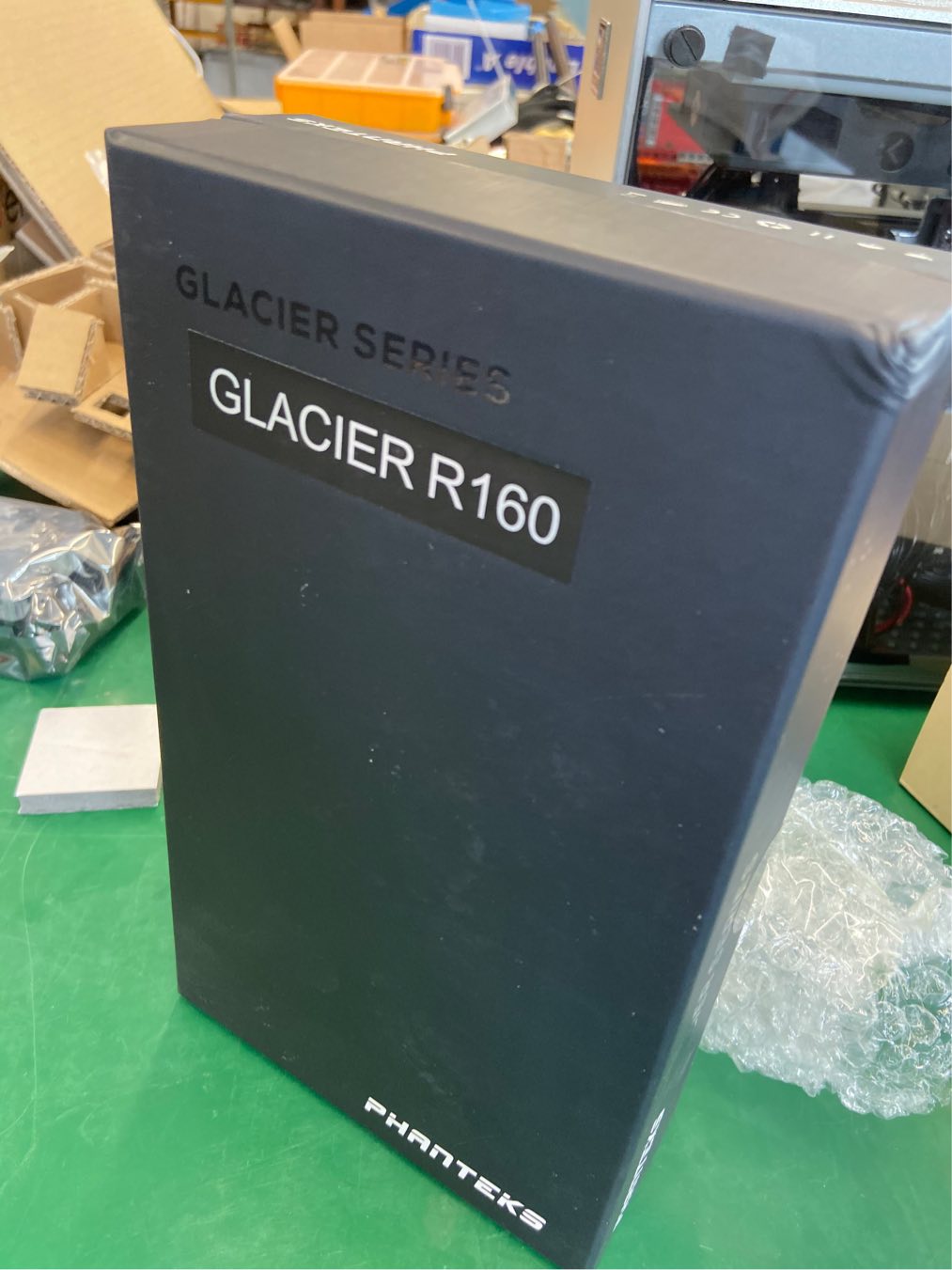

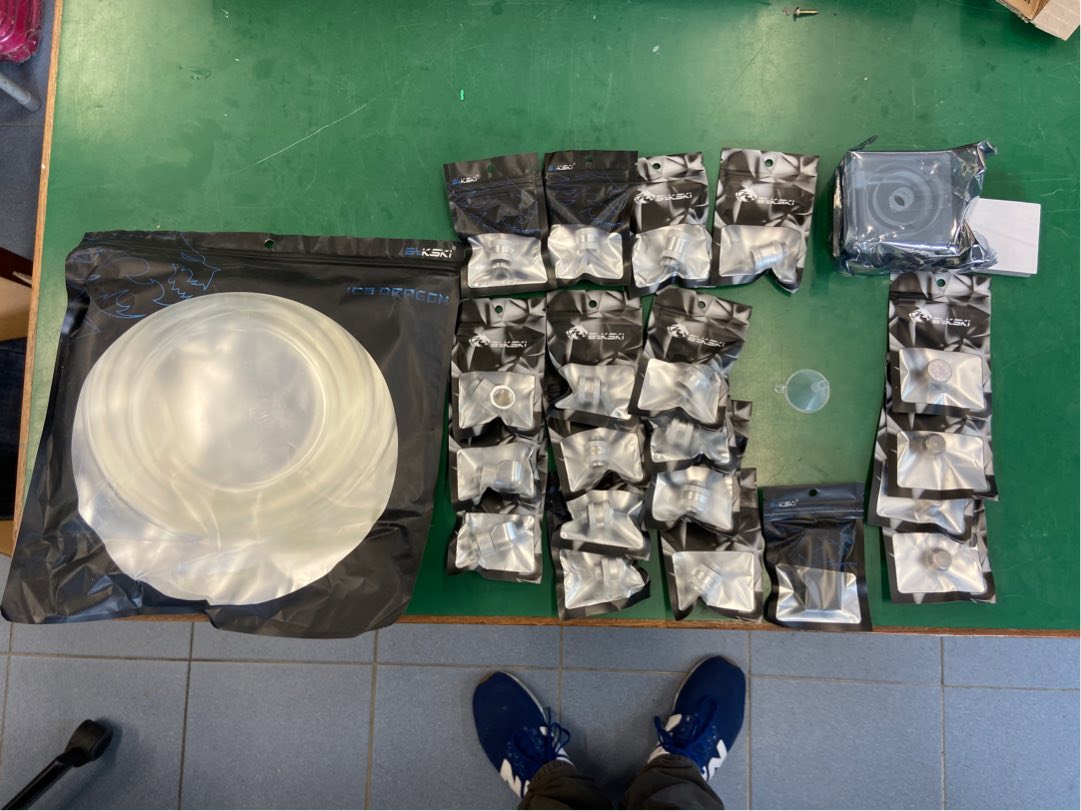

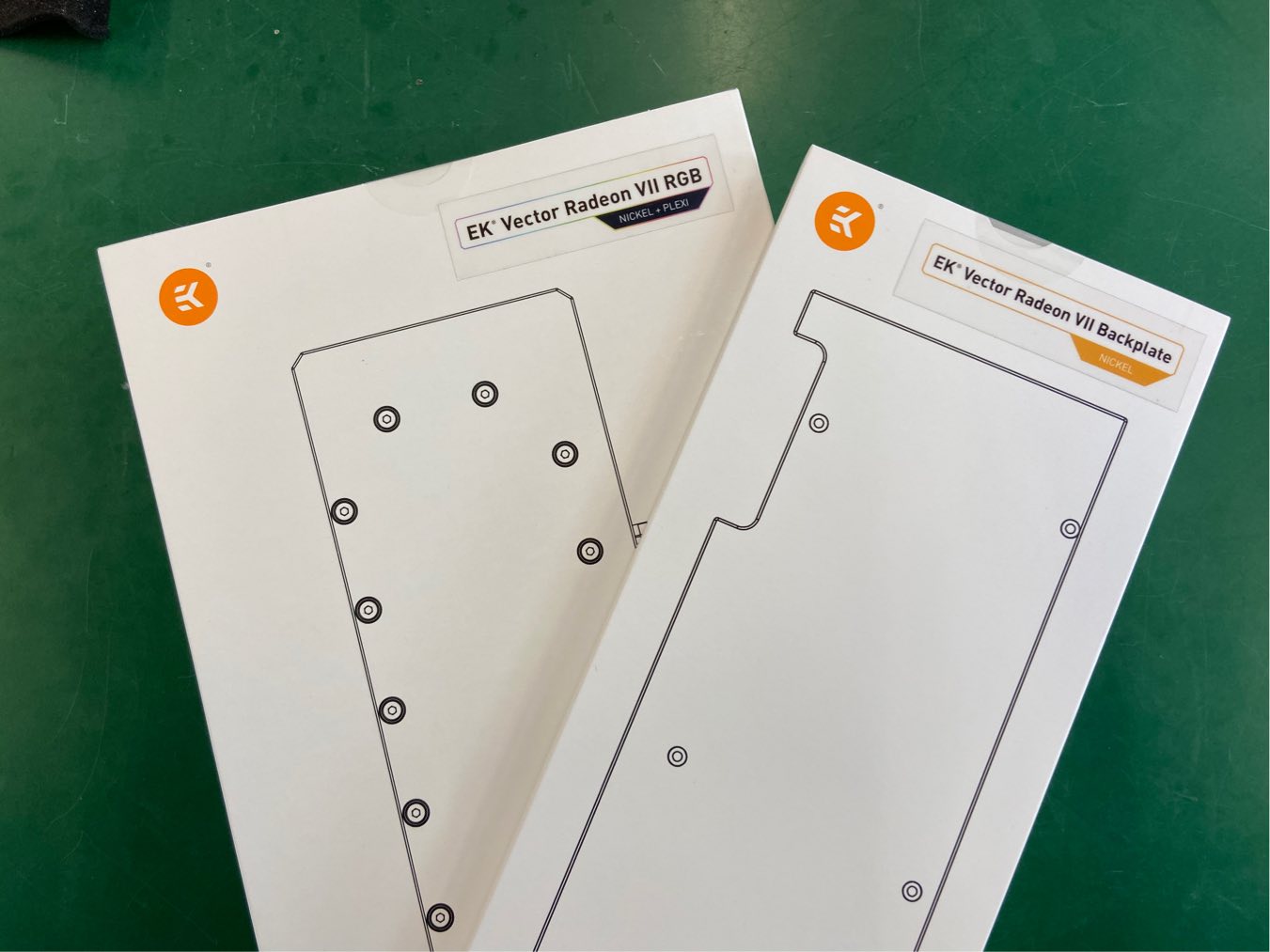

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E5FB3).jpg (2019-10-9 15:23, 134.35 KB) / 下載次數 128https://www.hkepc.com/forum/attachment.php?aid=2153609&k=64ed4346b7104190f32a56435202299b&t=1781814031&sid=T1VZ9LBjQP
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(1D47A).jpg (2019-10-9 15:23, 131.52 KB) / 下載次數 120https://www.hkepc.com/forum/attachment.php?aid=2153610&k=faa9dbd8a0e36dc8528ec8d30dccab19&t=1781814031&sid=T1VZ9LBjQP
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(90CAC).jpg (2019-10-9 15:23, 112.9 KB) / 下載次數 117https://www.hkepc.com/forum/attachment.php?aid=2153611&k=9ca0e2cc6d814c4e1b068df40c5e5741&t=1781814031&sid=T1VZ9LBjQP
作者: killer699 時間: 2019-9-16 10:43
唔裝側板咪得囉
Alphacool 雖然係aio
但係您可以自己用其他薄排
作者: inori 時間: 2019-9-16 11:07
本帖最後由 inori 於 2019-9-16 11:13 編輯
你話"Alphacool很大份"既意思係個radiator好大定個block好大先?
個block 得dual slot咪同vegaii r7個原裝heatsink一樣大
radiator可以自己換,樓上話齋換240薄排就可以解決你個問題
EK/Bykski冷頭+240薄排唔係問題都可以,
問題係你冇位放pump
唯一可以放pump既位比你放左兩隻2.5" SSD.....
所以Alphacool AIO + 240薄排啦
作者: bibilubi 時間: 2019-9-16 12:57
冷排 例牌3種厚度 30,45,60mm
之後就睇個shield/出入口個設計
Xspc最薄， 但貴
via HKEPC Reader for Android
作者: cct241292 時間: 2019-9-16 15:18
Alphacool很大份，我是指他那個快拆管設計。
裝裝拆拆他說會漏出一些水，那又如何補充？在冷排扭開一邊入？

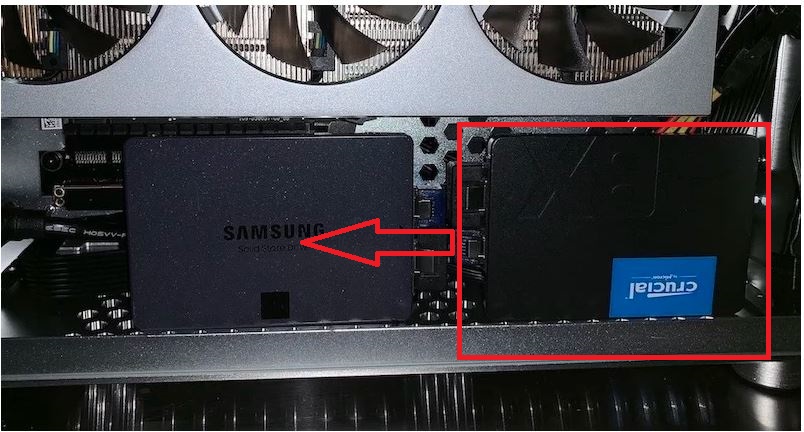

SSD我應該可以改到為前後放置的，再放後一點。
上方240位應該放到45mm吧。。。？
圖片附件: 11.JPG (2019-9-16 15:18, 127.87 KB) / 下載次數 122https://www.hkepc.com/forum/attachment.php?aid=2149687&k=e97169a6508aee9cd7352922842ba6c1&t=1781814031&sid=T1VZ9LBjQP
作者: inori 時間: 2019-9-16 17:49
回覆 5# cct241292
快拆一定係大舊無計
個loop入面有少少空氣係唔怕,
最緊確保d空氣唔係個block入面就okay,
係個block入面會好影響散熱效能,
不過如果用alphacool個aio係全黑色你check唔到
240*30壓vega vii好夠力無必要用45攪到變擠迫戶
如果你移開左隻SSD咁應該可以加隻DDC pump
作者: cct241292 時間: 2019-9-16 20:31
回覆 6# inori
我找時間動手移開了SSD再看看,Thanks
作者: killer699 時間: 2019-9-16 23:10
本帖最後由 killer699 於 2019-9-17 00:08 編輯
1.
快拆係大舊, 但其實您可以連水管都自己換埋,
換同size同厚度一條過既透明軟管(重新fill水又可以睇到氣泡)
印象中好似內8外11, 整走彈簧同快拆已經可以好幼
仲可以度身定制長度
2.
薄排唔一定效能最差. XSPC TX系列FPI高好多, 至少打和ST30.
但如果本身30mm都裝到, 就用番佢一套唔使另買啦
作者: inori 時間: 2019-9-17 11:00
本帖最後由 inori 於 2019-9-17 13:07 編輯
回覆 inori
我找時間動手移開了SSD再看看,Thanks
cct241292 發表於 2019-9-16 08:31 PM
因為你個case無快拆又好難入水
EKWB都有出一隻AIO係冷排+PUMP一體,入水好方便啱晒你個情況
https://www.ekwb.com/shop/ek-mlc-phoenix-240-radiator-core-module
gpu block可以用番ekwb自家既block或者Bykski 都得
不過個排+fan厚68mm,你仲要再加90度轉向display咭,唔知你夠唔夠位
如果個位啱啱好你直頭買多4粒fitting+軟管唔洗用快拆都得因為可以拆個冷排AIO出黎入/放水
原來BP都有出Radeon VII冷頭,睇個design點都正過EKWB,仲做緊Clearance sale
https://shop.bitspower.com/index ... =7247&limit=100
作者: cct241292 時間: 2019-9-17 14:33
回覆 9# inori
這個看上去應該是我需要的東西了。
EK一體水排加水泵配BitPower水頭。
今晚回去量一下前置USB會不會頂到一下。
作者: cct241292 時間: 2019-9-22 16:11
本帖最後由 cct241292 於 2019-9-22 22:58 編輯
回覆 9# inori
今天終於有空去量度一下，主機板的支架距離機頂只有65M M。。。
只差一點點。。。
那麼我要改變一下策略的話，找30mm冷排去DD5水泵再連到冷頭之後圖到冷排吧。
使用真空泵幫手一下(借一台
我想問如果沒有水箱，那麼就會導致熱容積減少，其實沒有太大影響的吧。
水箱的容量最大的用途是減緩溫度的上升？
超級緊湊
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(FD388).jpg (2019-9-22 22:57, 132.75 KB) / 下載次數 82https://www.hkepc.com/forum/attachment.php?aid=2150970&k=9c48ae42e0e827fb2cd4b07842ae1438&t=1781814031&sid=T1VZ9LBjQP
作者: stupidfung 時間: 2019-9-23 10:43
EK R7 WB 半價清貨,有興趣盡快買
R7已停產,WB正常唔會再補貨
Pump可以考慮DC-LT連水箱
冷排XSPC有超簿冷排20mm
作者: cct241292 時間: 2019-9-23 11:52
回覆 12# stupidfung
感謝通知！
作者: shimanong 時間: 2019-9-23 13:03
65mm用30mm排+薄扇應該夠位，
ssd可唔可以搵位攝?
作者: cct241292 時間: 2019-9-23 13:54
本帖最後由 cct241292 於 2019-9-23 14:09 編輯
回覆 14# shimanong

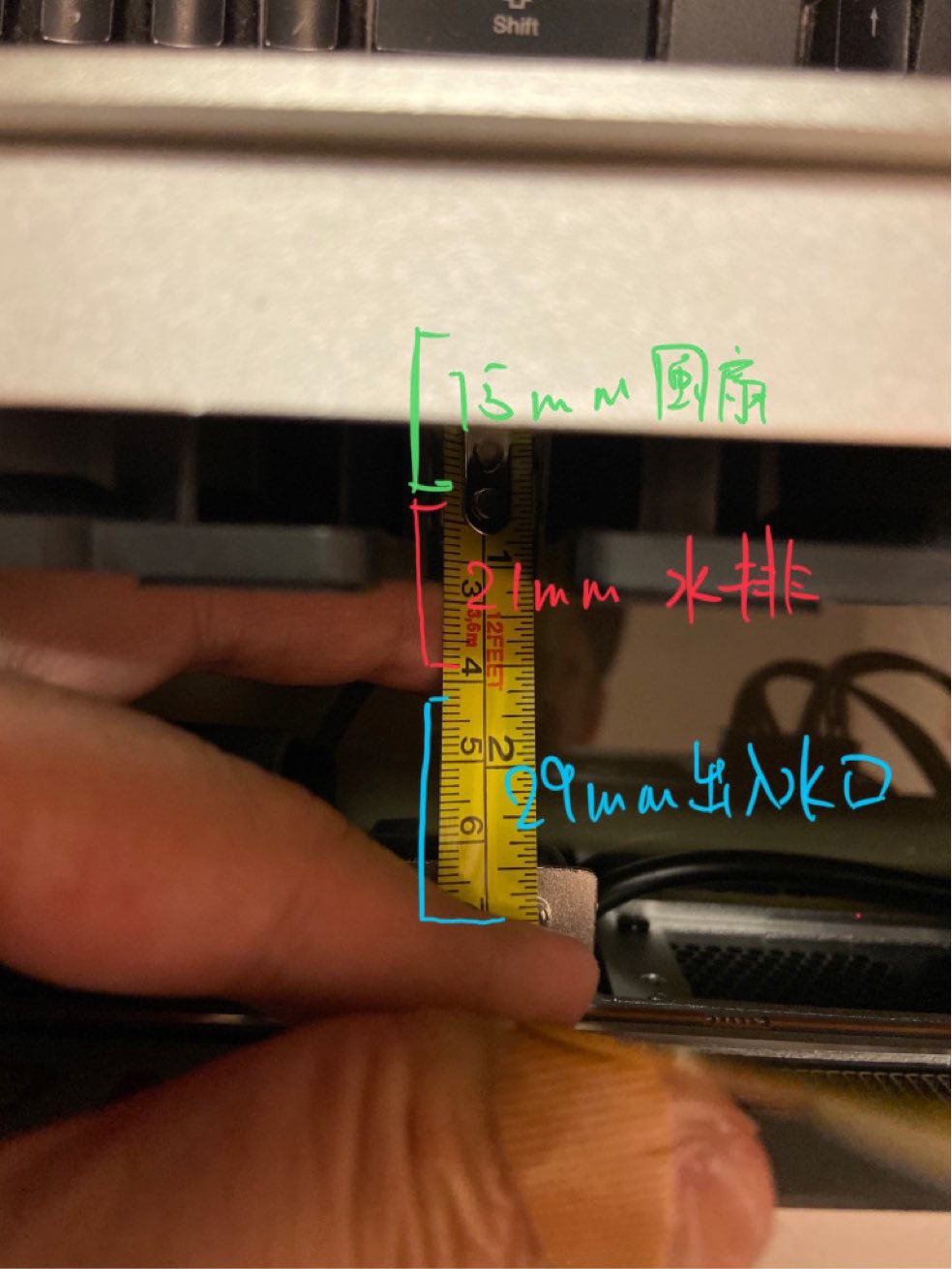

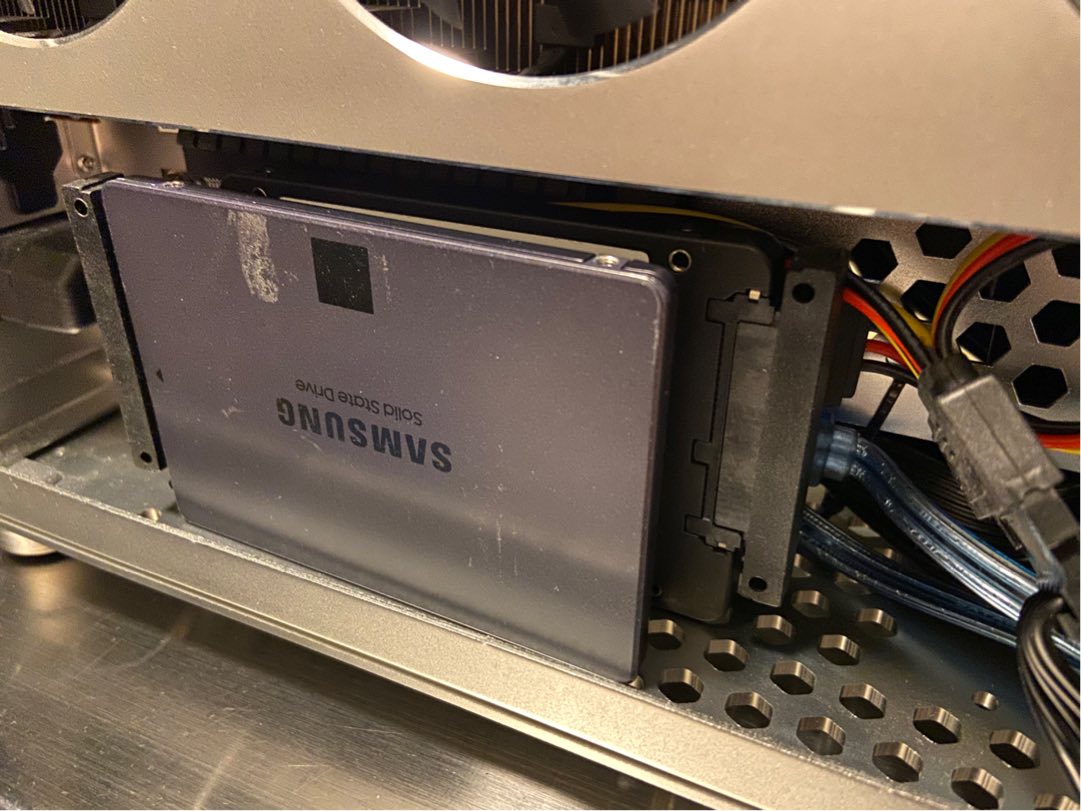

箱子容許打直和水平放底，但是水平放會擋風。
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(D7F3B).jpg (2019-9-23 14:09, 118.2 KB) / 下載次數 69https://www.hkepc.com/forum/attachment.php?aid=2151049&k=19cab0e973e42ad662ea3d909c6db356&t=1781814031&sid=T1VZ9LBjQP
作者: cct241292 時間: 2019-9-23 14:45
一部份東西下單了，
現在決定是大混戰。
EK的水冷頭、背板、水冷液，（我知道可以用誠哥水的。
1300蚊(實價等信用卡公司翻單
XSPC TX240 Ultrathin Radiator(20mm)
未下單
Bykski 水管、水泵、快擰等東西
未下單
作者: qq200367 時間: 2019-9-23 23:47
建議冷排上面 風扇下面
(15mm風扇 20mm冷排 29mm出水)→(20mm冷排 25mm風扇 44mm出水)
吸風效果一般... tx雙波片 一般15mm風扇..基本要全速先..吹得入..
建議買風壓扇 (自己用緊 tx360 又真係幾薄~不過貴~)
D5太大..又貴...
一個冷排..買個貴D DDC..夠做了有凸..又靜..
唔貪外表.. 可以試下~淘寶 穩下水箱水泵一體..
作者: cct241292 時間: 2019-9-24 00:22
本帖最後由 cct241292 於 2019-9-24 00:34 編輯
回覆 17# qq200367
Thanks
除了水頭，其他還在設計。
但是和你說的很接近了。
除了EK已經買了。
XSCP 20mm水排，螺絲要買UNC #6-32 3/4 替換原本的UNC #6-32 30mm，否則15mm風扇下會打穿水排。
風扇維持15mm，原本是想貓頭鷹扇的，15mm有風壓扇？
水泵就在看Bykski B-TANK-DDC-MI 或Bykski B-PMD3-COV+CT66 。
前者覺得貴。。。後者剛剛在量度中。

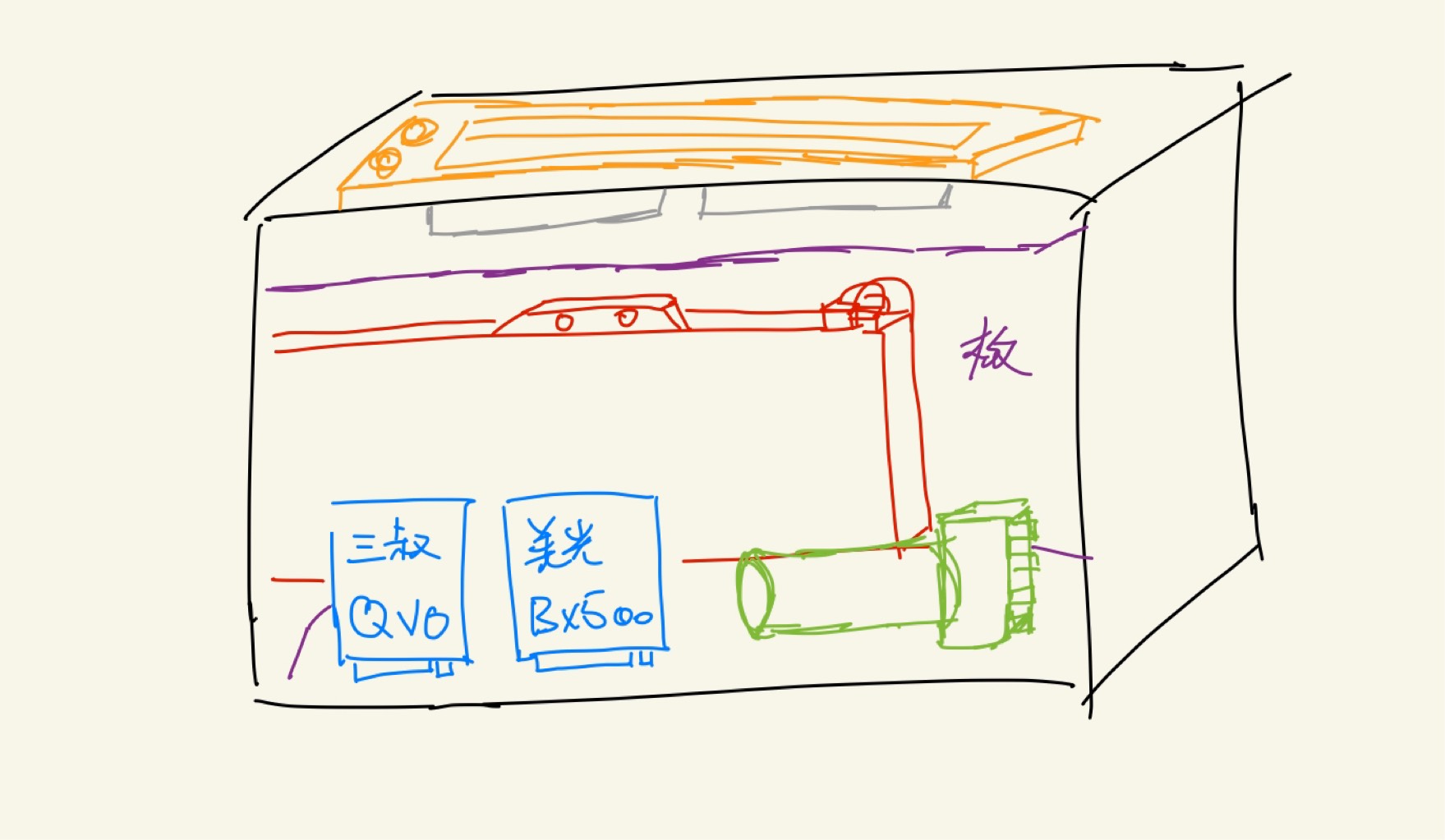

思考中：
顯卡不用吸風後，SSD 垂直安裝，少量地覆蓋冷頭。
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E8D91).jpg (2019-9-24 00:23, 144.48 KB) / 下載次數 65https://www.hkepc.com/forum/attachment.php?aid=2151135&k=789f5f86f051609716cb574278429176&t=1781814031&sid=T1VZ9LBjQP
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(87898).jpg (2019-9-24 00:34, 145.56 KB) / 下載次數 80https://www.hkepc.com/forum/attachment.php?aid=2151136&k=61f38dcaf307b650158ae8908faa7284&t=1781814031&sid=T1VZ9LBjQP
作者: qq200367 時間: 2019-9-24 10:39
本帖最後由 qq200367 於 2019-9-24 10:43 編輯
回覆 qq200367
Thanks
除了水頭，其他還在設計。
但是和你說的很接近了。
除了EK已經買了。
XSCP 20m ...
cct241292 發表於 2019-9-24 00:22
動手能力強的..可以試下冷排個入水位方向轉去電源果邊...買3塊亞克力做水道板貼係顯卡尾果邊..做水箱...個水泵就可以打翻直...
當然要度好..顯卡尾果邊 到底有幾多位...
去到呢D位...可以選擇便宜的企業貨 (东远芯睿 600T) 呢類...(不過就..難睇好多~)
15mm 風扇選擇不多...不過要預定 全速..都係起飛聲.. 貓扇(去到高速 其實都係得個信仰...)
作者: cct241292 時間: 2019-9-24 11:20
本帖最後由 cct241292 於 2019-9-24 11:24 編輯
回覆 19# qq200367
2把全速（水排），比7把風扇（GPUx3 CPU PSU Casex2）全速好一點吧。。。
另外，箱子的頂蓋能拆出來，入完水先覆蓋吧。。。（細節還在想
動手不強，CNC部機到左可以考慮的，現在就算－ －
作者: qq200367 時間: 2019-9-24 13:51
回覆 20# cct241292
我意思是..同樣的風速風壓... 25mm 行75% 效能 15mm可能要full load 了.. (仲要嘈..)作者: cct241292 時間: 2019-9-24 15:04
回覆 21# qq200367
EK出貨了1300蚊，水管水箱要1400蚊，水排還未看。
真的一個坑。。。
我這樣想吧，一般人25mm扇打30mm水排，我15mm扇打20mm水排。
如果最後效果沒我想像中好，這就應該是我第一次也是最後一次玩水冷（吐舌。
作者: inori 時間: 2019-9-24 15:24
本帖最後由 inori 於 2019-9-24 15:34 編輯
回覆 qq200367
EK出貨了1300蚊，水管水箱要1400蚊，水排還未看。
真的一個坑。。。
我這樣想吧， ...
cct241292 發表於 2019-9-24 03:04 PM
15mm效果唔好咪轉番25mm囉又唔洗死既,效果點都一定過好風冷
不過你有成65mm位其實用20mm(radiator)+25mm(fan)都okay仲有成20mm剩
做乜要用15mm fan呢
另外#18你圖2果個水箱泵combo,個水箱訓係度唔太好喎,
你咁樣擺法當水少到一定程度個泵會空轉
水箱企直比較好

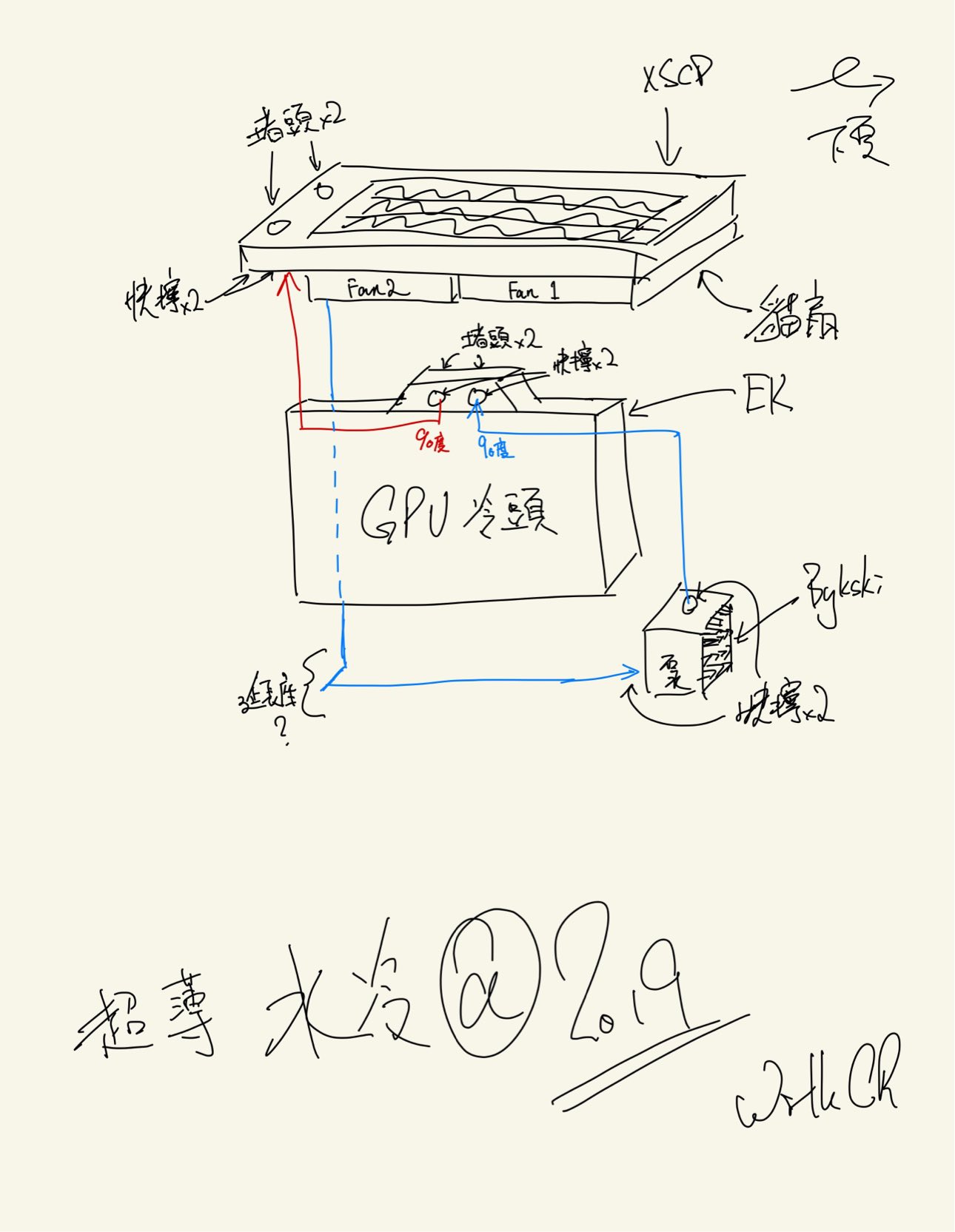

圖1你係 排>TOP>泵>GPU>排? (無水箱)
依個方案其實已經OK,水箱唔太重要你個Loop又唔係大,
(水箱的容量最大的用途是減緩溫度的上升？)<<<你個case黎講影響不大
不過你冇水箱就要整個T位出黎入水放水比較麻煩者
作者: qq200367 時間: 2019-9-24 16:28
回覆 22# cct241292
邊有甘計算~只是提下你..費事多餘~浪費錢... 要靜要效能好..25mm 一定首選..
回覆 23# inori
佢應該準備上 一體水泵~
拿個 3通頭 轉接 整個T..都唔係好麻煩~作者: cct241292 時間: 2019-9-24 18:05
回覆 23# inori
顯卡水冷頭的出入水口，就在水排下方。
扣除了部份是在主板架內，還是有一些突出了，佔用冷排風扇空間。
回覆 24# qq200367
就應該只有這一次了。
作者: inori 時間: 2019-9-25 10:31
本帖最後由 inori 於 2019-9-25 10:35 編輯
回覆 inori
顯卡水冷頭的出入水口，就在水排下方。
扣除了部份是在主板架內，還是有一些突出了，佔 ...
cct241292 發表於 2019-9-24 06:05 PM

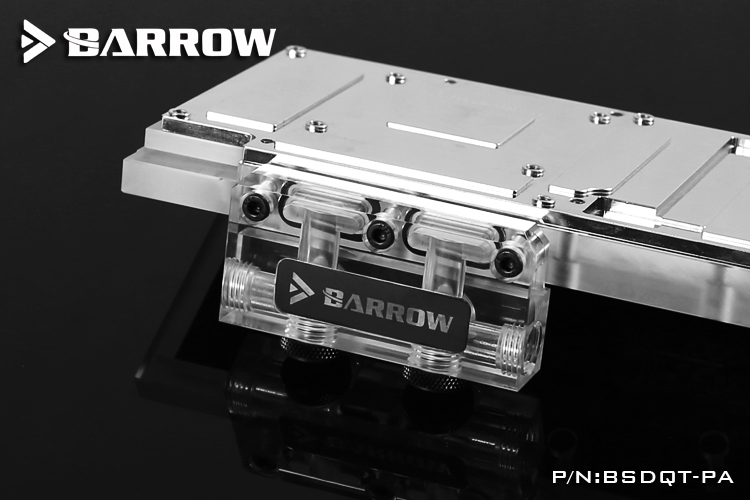

換個L橋頭就可以解決突出問題
Barrow/Bykski d野全部都係抄EK同BP,L橋頭我試過可以夾EK冷頭,啱位無問題唔洗擔心
用左L橋頭你仲可以慳番買少兩粒90度fitting
https://item.taobao.com/item.htm?&id=567153607615
圖片附件: TB2VVC9g7SWBuNjSszdXXbeSpXa_!!23715665.jpg (2019-9-25 10:30, 139.94 KB) / 下載次數 90https://www.hkepc.com/forum/attachment.php?aid=2151350&k=22880a8ffff1bd60e8eb1d9981956837&t=1781814031&sid=T1VZ9LBjQP
作者: cct241292 時間: 2019-9-25 11:07
本帖最後由 cct241292 於 2019-9-25 12:07 編輯

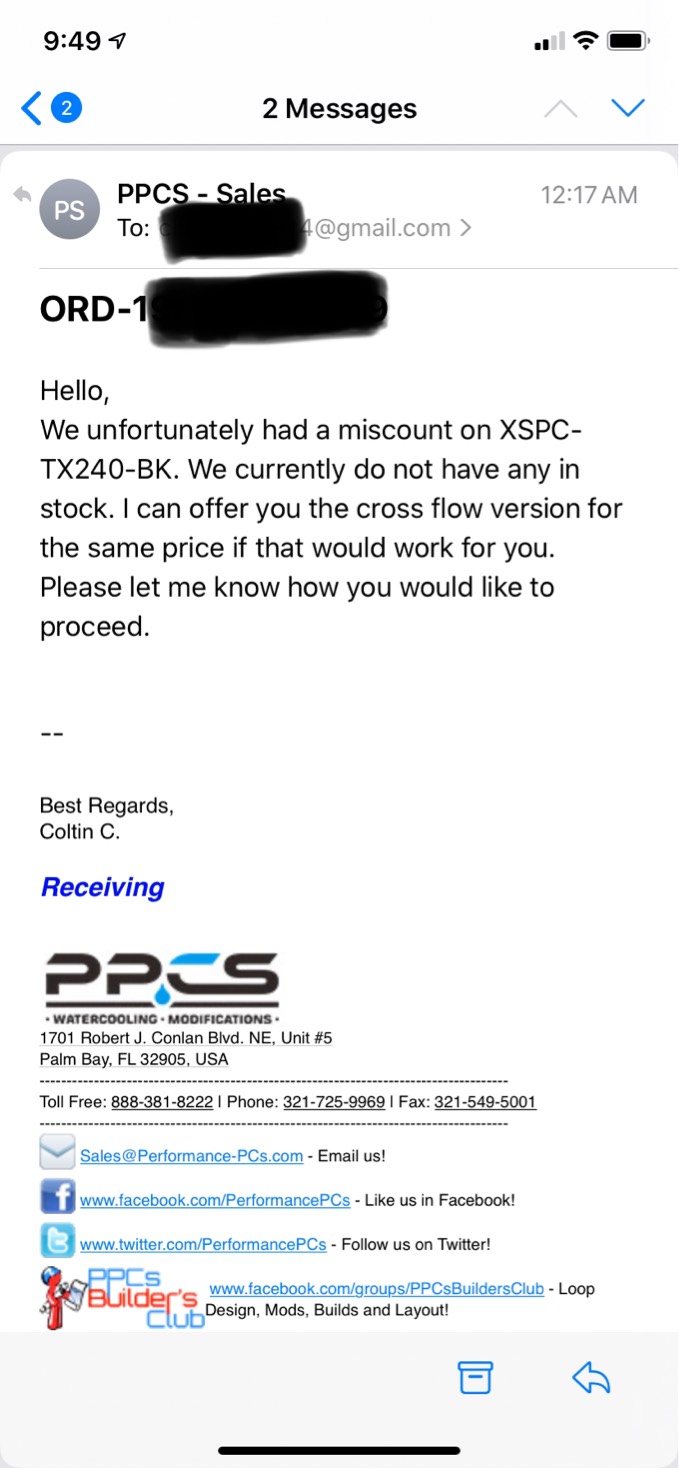

又有新問題了。。。
沒貨。
搵左幾間其他鋪頭唔係沒有在賣就是沒有貨。
剛剛找到一間在美國的，煩。。。
但是用了上面的橋頭，或者我可以換厚一點點的風扇或者水排。
又要改一下設計了。。。
換30水排還是25風扇。
退款成功再買¯\_(ツ)_/¯
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(3B7A9).jpg (2019-9-25 11:06, 133.05 KB) / 下載次數 91https://www.hkepc.com/forum/attachment.php?aid=2151353&k=e7d8788304fb8487a0476481ac14884c&t=1781814031&sid=T1VZ9LBjQP
作者: qq200367 時間: 2019-9-25 19:25
又有新問題了。。。
沒貨。
搵左幾間其他鋪頭唔係沒有在賣就是沒有貨。
剛剛找到一間在美國的，煩。。。 ...
cct241292 發表於 2019-9-25 11:07
琴日我見到鹹魚 上過一次水 280 人仔...基本全新 可惜沒興趣...不過已經被人買左~
作者: cct241292 時間: 2019-9-26 02:19
回覆 28# qq200367
電郵了數回，他們找到一個白色版給我。
現在變成風扇用舊的CY1600RPM
配TX240薄排
再重整了一次SSD和供電，應該能安裝到130ml水箱配DD泵。
軟管
水冷頭用上面的轉向器。
(￣▽￣)應該真的能定下來了
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
作者: cct241292 時間: 2019-10-1 21:19

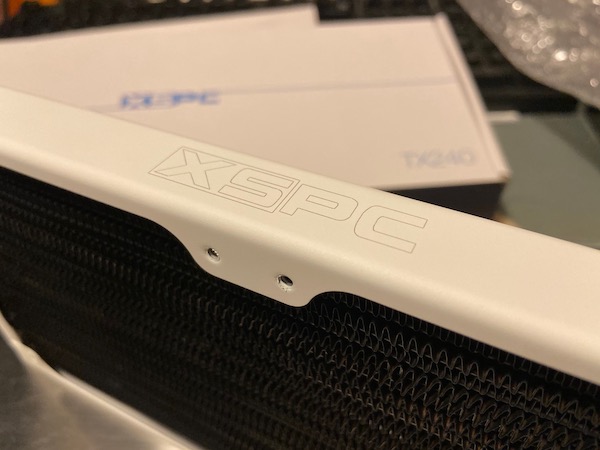

水排到了，其他東西還在運輸中。
EK個地址，同我寫左半個就寄- -
最後DHL打比我，要對資料同確認，結果要遲到。
圖片附件: IMG_0314.jpg (2019-10-1 21:17, 56.39 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=2152592&k=3c4750b3c7cc261cd80247a2458706a7&t=1781814031&sid=T1VZ9LBjQP
作者: cct241292 時間: 2019-10-9 18:22
本帖最後由 cct241292 於 2019-10-9 18:28 編輯
回覆 26# inori

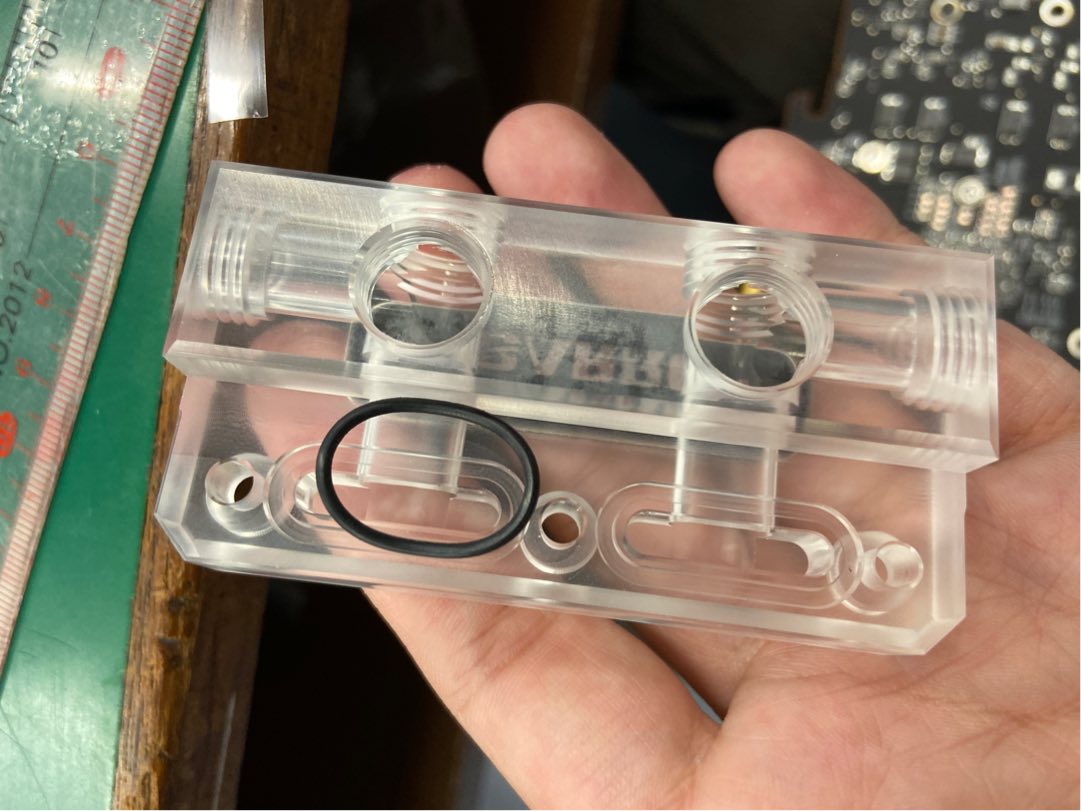

這個膠圈我個如何處理。。。
而且，螺絲洞對不上。。。
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(3A51F).jpg (2019-10-9 18:21, 115.25 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2153625&k=84166ea59cdc879c2b765d34cdde622b&t=1781814031&sid=T1VZ9LBjQP
作者: OHiToMiO 時間: 2019-10-10 03:05
你用咩冷頭?
