作者: Offer 時間: 2009-7-22 23:25 標題: 當16X2VFD遇上20X2VFD
當16X2VFD遇上20X2VFD好明顯係20X2光20~30%,
只要係兼容HD44780晶片便OK. VFD有升壓線路着左不要模佢,小心電到,最好停電後1分鐘至模佢,
Pin to Pin Mapping,
PCB-VFD
1-1
2-2
3-NC
4-4
5-5
6-6
7-7
8-8
9-9
10-10
11-11
12-12
13-13
14-14
15-NC
16-NC
Left = 20X2 Right = 16X2
不要問我16X2在那兒買,因為我都吾知,係網友送比我測試啊
[ 本帖最後由 Offer 於 2009-7-23 00:27 編輯 ]
圖片附件: P1040983.jpg (2009-7-22 23:25, 110.84 KB) / 下載次數 107https://www.hkepc.com/forum/attachment.php?aid=908814&k=d95dbc7d67480b2dc6b74e9f10c43db8&t=1781459114&sid=4NkgEX5uNi
圖片附件: P1040988.jpg (2009-7-22 23:25, 92.47 KB) / 下載次數 61https://www.hkepc.com/forum/attachment.php?aid=908816&k=8a5be18e8c2ab1d2a7b9a2d2575c0850&t=1781459114&sid=4NkgEX5uNi
圖片附件: P1040989.jpg (2009-7-22 23:25, 87 KB) / 下載次數 76https://www.hkepc.com/forum/attachment.php?aid=908818&k=0b779de0408fa90acfce71650a73ff1e&t=1781459114&sid=4NkgEX5uNi
作者: 薯餅v.v 時間: 2009-7-23 00:52
我在期待arduino 版本
抄普通hd44780 lcd code就可以的了?
[ 本帖最後由 薯餅v.v 於 2009-7-23 00:53 編輯 ]
作者: Offer 時間: 2009-7-23 01:08
原帖由 薯餅v.v 於 2009-7-23 00:52 發表
我在期待arduino 版本
抄普通hd44780 lcd code就可以的了?
Yes, 4 bits data bus is ok
BTW,CP2102轉TTL其他接腳的mapping要後日先比你
作者: Offer 時間: 2009-7-23 01:10
原帖由 薯餅v.v 於 2009-7-23 00:52 發表
我在期待arduino 版本
抄普通hd44780 lcd code就可以的了?
Yes, 4 bits data bus is OK
BTW,CP2102轉TTL的其他接腳mapping要後日先比到你
作者: 薯餅v.v 時間: 2009-7-23 01:12
原帖由 Offer 於 2009-7-23 01:08 發表
Yes, 4 bits data bus is ok
BTW,CP2102轉TTL其他接腳的mapping要後日先比你
吾緊要..吾該曬..
kwan3k 會員的朋友所提供的arduino 令我起了很大的煩惱呢
作者: Offer 時間: 2009-7-24 00:17
原帖由 薯餅v.v 於 2009-7-23 01:12 發表
吾緊要..吾該曬..
kwan3k 會員的朋友所提供的arduino 令我起了很大的煩惱呢
/TOP.jpg)
Here you need
作者: ray08 時間: 2009-7-24 00:53
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Offer 時間: 2009-7-24 00:59
原帖由 ray08 於 2009-7-24 00:53 發表
VFD 我都有...
但我睇到佢個power supply比佢都係-35V
但係我search佢粒IC,,,,搵唔到有關data
我玩唔到呀...
尊用的VFD panel 係比較難去找data sheet
作者: Offer 時間: 2009-7-24 01:04
原帖由 薯餅v.v 於 2009-7-23 00:52 發表
我在期待arduino 版本
抄普通hd44780 lcd code就可以的了?
When select 4 bits transfer mode, just DB4 (pin #11) to DB7 (pin #14) are used. Data are stored
sequentially, with data transmitted first stored in upper bits (MSB).
作者: nothingzd 時間: 2009-7-24 01:14
原帖由 Offer 於 2009-7-24 00:17 發表
http://ax.hk/Photos/Photos/USB%20TTL%20Board%20(CP2102)/TOP.jpg
Here you need
唔通係orcad layout
?作者: jackli 時間: 2009-7-24 06:36
offer 兄
咁快收左貨喇
自己訂乎?
作者: ahuo 時間: 2009-7-24 08:19

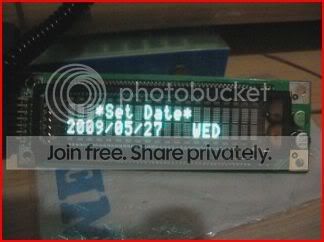

呵呵~ching呢隻vfd我都有買~
唔錯啊~几好睇
反應速度好快,唔似lcd咁有鬼影~
但價錢同耗電就...
作者: Offer 時間: 2009-7-25 01:01
原帖由 jackli 於 2009-7-24 06:36 發表
offer 兄
咁快收左貨喇
自己訂乎?
吾係自已買的,係個朋友想要叫我幫佢買返來比佢部Media Ctr用.因為插位與1602吾夾為有飛線試住先,現在為佢造PCB比佢用
圖片附件: USB LCD Project2.gif (2009-7-25 01:01, 125.79 KB) / 下載次數 58https://www.hkepc.com/forum/attachment.php?aid=910746&k=d2a011aca4f57f6ae32d24d729ebbaf1&t=1781459114&sid=4NkgEX5uNi
