作者: kamcm 時間: 2013-6-10 16:46 標題: 拆了兩只ORICO 3529rus3 陣列盒,[附高清圖]
本帖最後由 kamcm 於 2013-11-4 09:21 編輯
Updated: 壞了一只@2013-11-4
http://www.hkepc.com/forum/redir ... 20&pid=30875514
最近在TAOBAO 買了2只ORICO 3529rus3 陣列盒,黑色和銀色各一..
但由於人在香港, 原廠保修基本上是用不到的
...因為寄回去次的運費上百元
, 為左用得更安心...所以把心一橫把它拆了
電路板上的3粒黑色電解電容都是16V 470UF
我留意到CD2 CD3 CD6 CD7 等位置都沒有焊上電容, 應該是偷工減料了...
而且我看了其他型號的陣列盒的圖... 是有焊上SMD 固態電容的...
打算補上4粒 25V 100uF 或者35V 100uF SMD固態電容, 由於PAD 位夠大, 上35V 100uF SMD固態電容都沒問題...
黑色的 [黑色的枇次比較舊]
銀色的[銀色的枇次比較新]
謝謝收看...
作者: Joe_Black 時間: 2013-6-10 18:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-6-10 18:47
本帖最後由 kamcm 於 2013-6-10 18:53 編輯
拋磚引玉 呀?
CD3 / CD6 可以用 4V
CD2 / CD7 可以用 6.3V
Joe_Black 發表於 2013-6-10 18:42
應該沒可能用4V 吧
3.5" HDD 要求電壓是12V 0.75A, 5V 0.75A....
4V 電容
..裝上去後... 應該會爆的
作者: Joe_Black 時間: 2013-6-10 18:51
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-6-10 18:55
本帖最後由 kamcm 於 2013-6-10 18:58 編輯
睇 link 的 spec 啦
3.3V 同 5V
Joe_Black 發表於 2013-6-10 18:51
我看了...
用3.3V 那個應該是2.5" HDD 用的吧...
作者: Joe_Black 時間: 2013-6-10 18:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-6-10 19:02
本帖最後由 kamcm 於 2013-6-10 19:08 編輯
Left most, pin 1/2/3 = +3.3V
pin 4/5/6 = ground
pin 7/8/9 = +5V
pin 10/11/12 = ground
Rightmost, pin ...
Joe_Black 發表於 2013-6-10 18:59
CD2 / CD7 = PIN7/8/9 ＝５Ｖ
CD3 / CD6 ＝ PIN13/14/15 = 12V
好像是這樣子才對
由於塊PCB 反轉左, 所以最左是最右
Anyway, Thanks for the info
作者: Joe_Black 時間: 2013-6-10 20:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2013-6-10 20:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: skybread 時間: 2013-6-10 22:16
回復 1# kamcm
其實點解你會覺得人地唔焊幾粒Cap就係偷工減料??
作者: kamcm 時間: 2013-6-10 23:01
回復 kamcm
其實點解你會覺得人地唔焊幾粒Cap就係偷工減料??
skybread 發表於 2013-6-10 22:16
我是綜合其他人意見後, 才認為它是偷工減料的...
http://bbs.mydigit.cn/read.php?tid=606681
難道你有其他看法嗎?
作者: skybread 時間: 2013-6-11 00:32
本帖最後由 skybread 於 2013-6-11 00:34 編輯
我是綜合其他人意見後, 才認為它是偷工減料的...
難道你有其他看法嗎? ...
kamcm 發表於 2013-6-10 23:01
你講到咁, 我都冇野好講既,
不過相信呢到唔少Ching都會覺得你係...姐
(...是甚麼? 大家心照)
ps. 買山寨電子產品都要求高質量,
同一個C9買假橙都要求個橙要有維他命C有咩分別?
作者: jamesting 時間: 2013-6-11 01:10
其實依家好多電器都會一板多用，焊少幾粒零件有咩出奇
而且板新舊真係唔係咁睇
我反而覺得銀色版可能係修理過
作者: kamcm 時間: 2013-6-11 01:35
本帖最後由 kamcm 於 2013-6-11 01:41 編輯
你講到咁, 我都冇野好講既,
不過相信呢到唔少Ching都會覺得你係...姐
(...是甚麼? 大家心照)
ps. 買山寨電子產品都要求高質量,
同一個C9買假橙都要求個橙要有維他命C有咩分別?
skybread 發表於 2013-6-11 00:32
點解首發反而係國內論壇.. 就係預左某某只識抽水的人...
(點抽水發? 大家心照
)作者: shingzhk 時間: 2013-6-11 02:01
本帖最後由 shingzhk 於 2013-6-11 02:04 編輯
點解首發反而係國內論壇.. 就係預左某某只識抽水的人...
(點抽水發? 大家心照 ) ...
kamcm 發表於 2013-6-11 01:35
只係單純見到少左Parts 就懷疑廠家偷工減料, 係唔負責既諗法
樓上師兄都係對你講既野作合理質疑
就算後期拎走幾粒無需要的Parts, 或以較高檔Chips代替而令某相對parts 無需要
係好多case (包括你呢個)我倒是覺得冇問題, 並唔應該以 "偷工" 呢類負面形容
除左手痕為加而加, 定係你真係有使用上既需要, 不然都唔建議亂黎
作者: ckshum 時間: 2013-6-11 07:15
偷工減料的可能不止四粒電容，連穩壓、晶震、電感都可能係偷工減料的劣質貨，建議kamcm兄一併換埋
作者: csk101 時間: 2013-6-11 11:51
焊好未??想睇結果
作者: kwliu 時間: 2013-6-11 13:35
只係單純見到少左Parts 就懷疑廠家偷工減料, 係唔負責既諗法
樓上師兄都係對你講既野作合理質疑
就算後期 ...
shingzhk 發表於 2013-6-11 02:01
可能佢買底板見無插最快CPU, 無插爆RAM, 好多空槽無插addon card都係覺得偷工減料.
作者: kamcm 時間: 2013-6-11 14:23
焊好未??想睇結果
csk101 發表於 2013-6-11 11:51
唔打算再貼圖更新了..
順便滿足一下自我感覺良好抽水人仕的終極願望
作者: 亞基拉 時間: 2013-6-11 19:20
回復 16# ckshum
pcb 都係偷工減料
作者: 亞基拉 時間: 2013-6-11 19:29
我以前full time/freelance lay 底板. bypass cap and 電源 cap, 放多冇問題, 少咗一定比人話
作者: kamcm 時間: 2013-6-11 20:27
回復 ckshum
pcb 都係偷工減料
亞基拉 發表於 2013-6-11 19:20
的確, 省略了PCB洗板工序
作者: vtrchan 時間: 2013-6-11 20:52
可能佢買底板見無插最快CPU, 無插爆RAM, 好多空槽無插addon card都係覺得偷工減料. ...
kwliu 發表於 2013-6-11 13:35
樓主應該一早退貨啦, 買HDD盒, 裡面竟然連一隻HDD都無, 好明顯係 "偷工減料"啦.
奸商！！！ 奸商！！！ 奸商！！！ 奸商！！！ 奸商！！！ 奸商！！！ 奸商！！！
作者: kamcm 時間: 2013-6-13 02:37
本帖最後由 kamcm 於 2013-6-13 02:42 編輯
樓主應該一早退貨啦, 買HDD盒, 裡面竟然連一隻HDD都無, 好明顯係 "偷工減料"啦.
奸商！！！ 奸商！！！ ...
vtrchan 發表於 2013-6-11 20:52
ORICO D野真係上機前最好用他錶CHECK 清楚有冇短路....
唔係燒左HDD就真係
圖2我已經搵枝牙刷掃走左好多碎錫屑後影的...
同一家店在同一次買, 枇次序號都只相差少少.. 但焊接手工就..非常參差...
作者: avdaemon 時間: 2013-6-16 14:29
what kind of DC adaptor is included?
作者: kamcm 時間: 2013-6-16 17:58
what kind of DC adaptor is included?
avdaemon 發表於 2013-6-16 14:29
12V 4A 印住 ORICO 的牛牛..
作者: avdaemon 時間: 2013-6-16 21:25
12V 4A 印住 ORICO 的牛牛..
kamcm 發表於 2013-6-16 17:58
我部ORICO 2 bay USB DOCK都係用這形號的火牛
作者: kamcm 時間: 2013-6-16 21:40
本帖最後由 kamcm 於 2013-6-18 03:17 編輯
我部ORICO 2 bay USB DOCK都係用這形號的火牛
avdaemon 發表於 2013-6-16 21:25
ORICO 12V 4A 牛明顯質量較差...
而且以4A 負載一小時後.. 發熱嚴重..
只綠色LED 仲會因為由綠色變埋做橙色...
那只ORICO 12V 4A 牛 , 重量是177.8g
=====================================
我手上有一隻KTEC 12V 4A 牛, 重量是243.2g
以4A 負載10小時後..[室溫21度] , 只是暖和

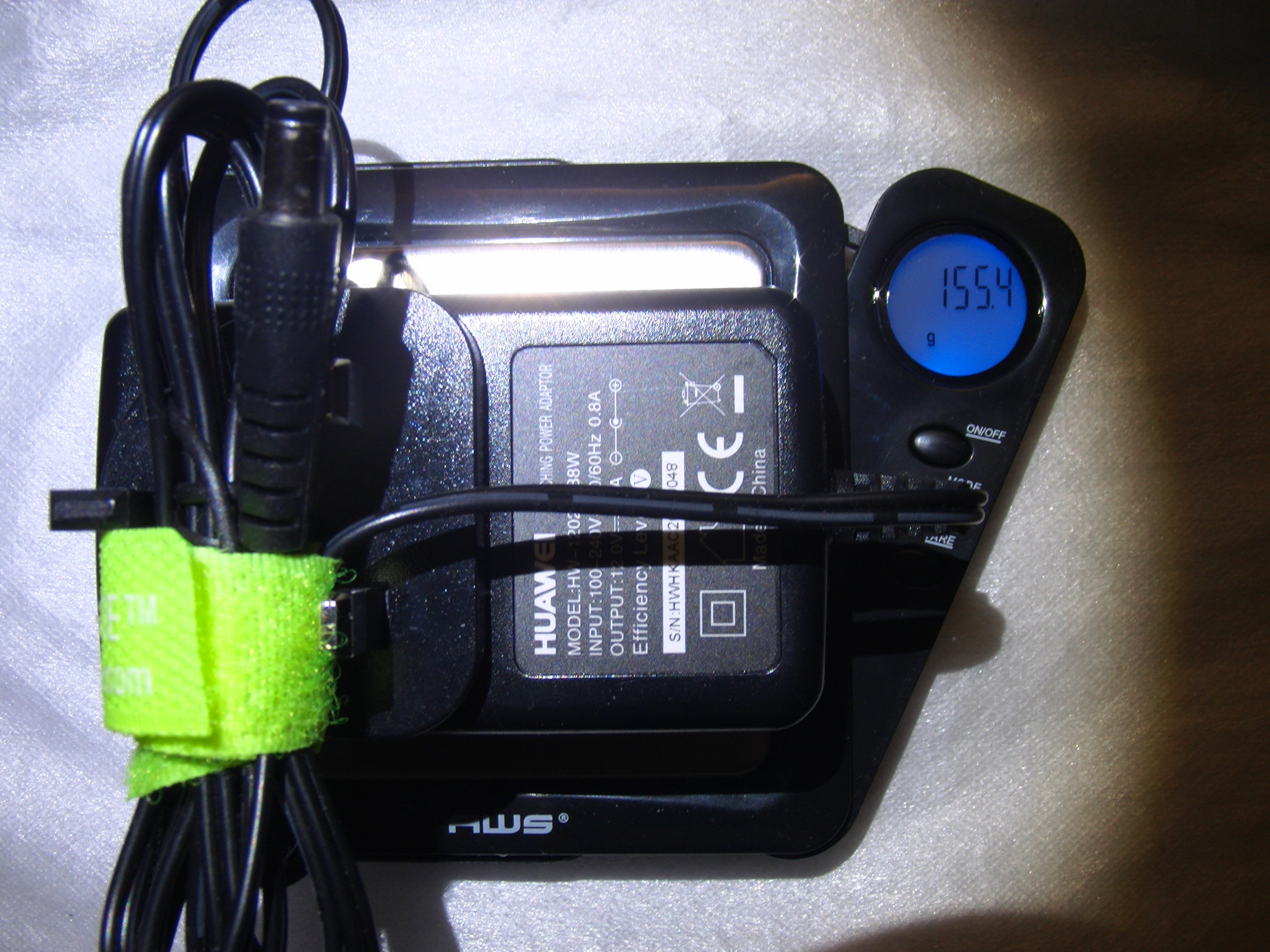

HUAWEI 12V2A 牛, 重量155.3g
以2A 負載10小時後..[室溫21度] , 只是暖和
APD 12V2A 牛, 重量157.5g
以2A 負載10小時後..[室溫21度] , 只是暖和
圖在#33
--------------------------
結論是....一隻牛的重量... 某程度上是反映到質量的...
相信ORICO 的牛, 出現虛標的問題..
作者: skybread 時間: 2013-6-16 21:46
ORICO 12V 4A 牛明顯質量較差...
而且以4A 負載一小時後.. 發熱嚴重..
只綠色LED 仲會因為由綠色變埋做 ...
kamcm 發表於 2013-6-16 21:40
呢D先係測試丫嗎
有埋相就100分
作者: avdaemon 時間: 2013-6-16 22:10
回復 28# kamcm
my ITX NAS is using this one, not very hot I think it is ok.
作者: kamcm 時間: 2013-6-16 22:19
本帖最後由 kamcm 於 2013-6-17 03:58 編輯
回復 kamcm
my ITX NAS is using this one, not very hot I think it is ok.
avdaemon 發表於 2013-6-16 22:10
因為ITX 可能只係用緊30-40W, 姐係只係用緊3-3.5A
而你隻牛係5A, 由於隻牛唔係滿額負載... 所以測試唔到在5A 額定負載時是否足火. 會否過熱..
作者: kamcm 時間: 2013-6-16 22:20
呢D先係測試丫嗎
有埋相就100分
skybread 發表於 2013-6-16 21:46
一陣回家補圖...
作者: kamcm 時間: 2013-6-17 00:09
本帖最後由 kamcm 於 2013-6-17 00:11 編輯
所有火牛都係連DC線的重量一起量度的...

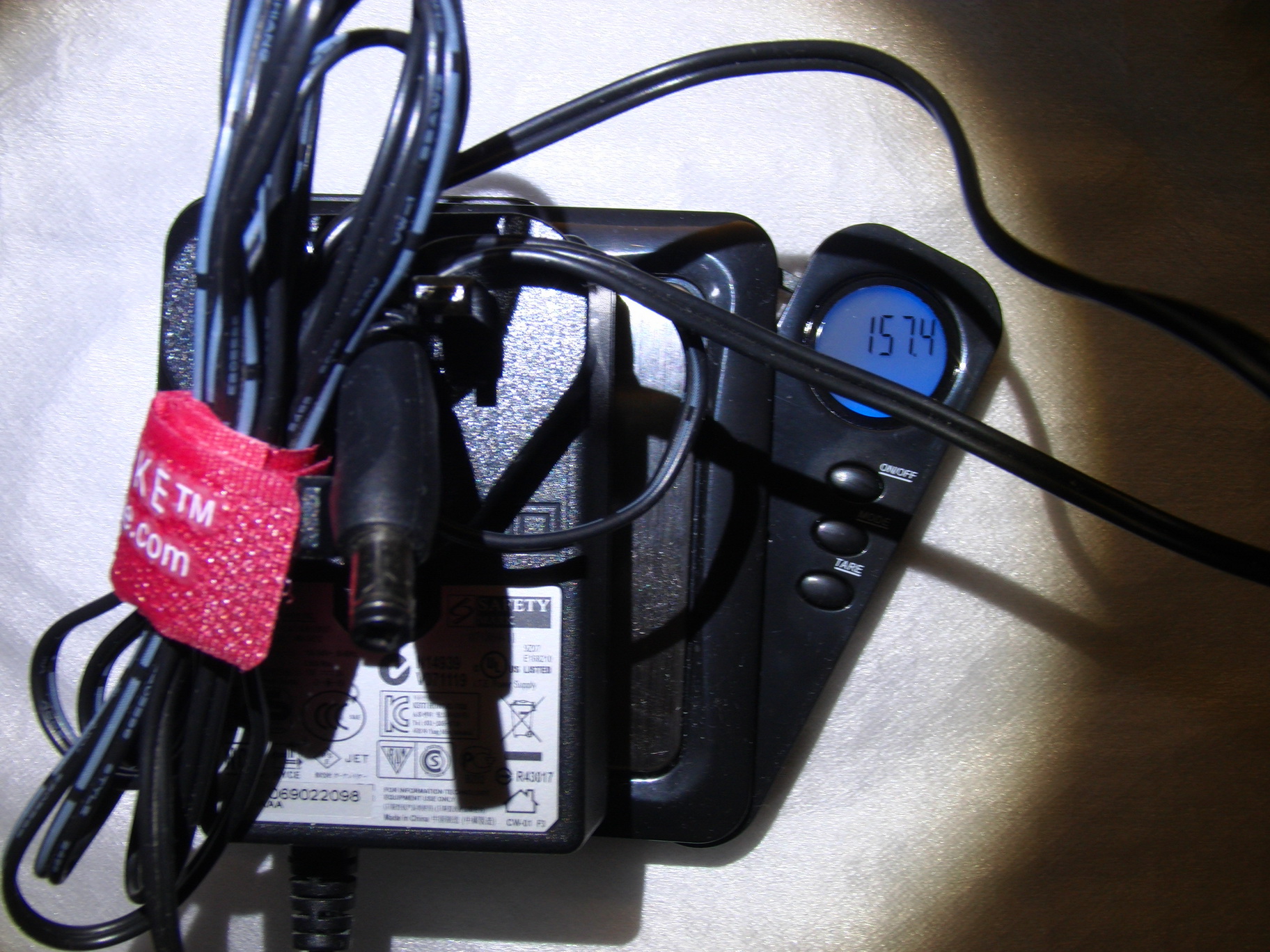

More info: http://global.hkepc.com/forum/re ... 20&pid=30107573
次序分別是
KTEC 12V 4A
APD 12V2A
ORICO 12V 4A
HUAWEI 12V2A
作者: lionking32 時間: 2013-6-17 00:20
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-6-17 00:30
本帖最後由 kamcm 於 2013-6-17 00:47 編輯
data野千奇唔好慳，orico 野真係信唔過
買stardom喇
(有點hard sale, 我只係有大量data 需要既用家，不過明 ...
lionking32 發表於 2013-6-17 00:20
我記得stardom 同ICY DOCK 一樣近幾年唔知咩原因貴左好多..貴左成足足一倍
stardom 跟的是什麼牛牛?
其實我覺得只外置硬碟盒是否安全可靠, .. 火牛佔左好大的比重...
我之前提及的 KTEC 12V 4A 牛是買 一個$299 人仔 USB3.0+ eSata 雙層 RAID外置硬碟附帶的的...
orico 要38X元人仔... 但299 的貨色火牛用料竟然比orico 更好...
KTEC 係一間唔錯的火牛廠來... 同DVE 齊名..
作者: smhui 時間: 2013-6-17 10:15
DVE 已經淪落，KTEC應該好啲。
比較重量要有一個前提，就是所有牛工作頻率都是一樣。
作者: avdaemon 時間: 2013-6-17 15:56

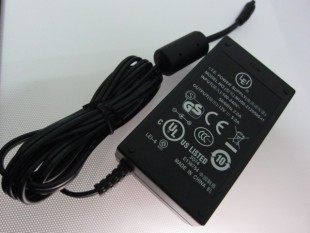

一路都覺得orico只係賣樣，樣樣都唔平。諗住買呢隻牛($48)試下代替orico個隻
作者: lordvalkyrie 時間: 2013-10-18 08:54
點解首發反而係國內論壇.. 就係預左某某只識抽水的人...
(點抽水發? 大家心照 ) ...
kamcm 發表於 2013-6-11 01:35
心照, 同一單野, 就算係台灣 mobile01, 都無撐廠商...
我不懂電子睇唔出, 但以 c hing 前面寫既, 我個人感覺係偷啦..
剛好負載是跑得動, 但過兩年後就.... 祝你好運.
另外, 真希望那些無認為係偷工減料既, 買隻黎用~ 哈~~
作者: kamcm 時間: 2013-11-4 08:57
頭先抄抄下資料隻外置盒熄左....
於是試下重新開機, 發現藍燈只亮一秒就會熄...機都開唔到...
之後拿隻牛去CHECK 負載....
結果如下圖...隻牛明顯已經玩完左.... 部呢野我唔係24X7 咁開, 而且用左仲要未夠半年....
圖片附件: 2013-11-4-8-56-7-EBD-A10.gif (2013-11-4 08:56, 13.54 KB) / 下載次數 106https://www.hkepc.com/forum/attachment.php?aid=1601120&k=5a6c5c5253ac824c65b702417925472c&t=1781646928&sid=18r1LfomGT
作者: kamcm 時間: 2013-11-4 08:59
心照, 同一單野, 就算係台灣 mobile01, 都無撐廠商...
我不懂電子睇唔出, 但以 c hing 前面寫既, 我個人 ...
lordvalkyrie 發表於 2013-10-18 08:54
不足火的牛會死得好快... 就好似#39 咁..
作者: kamcm 時間: 2013-11-4 09:17

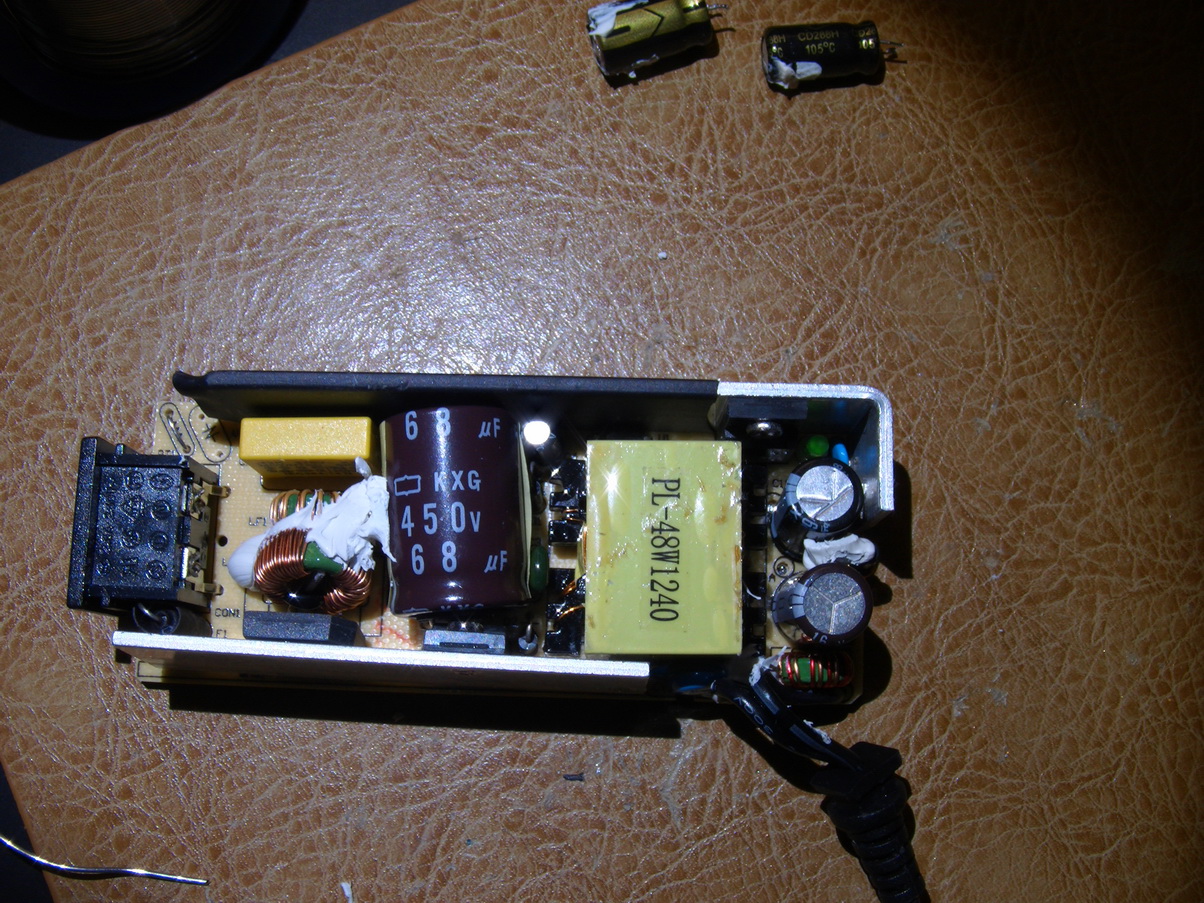

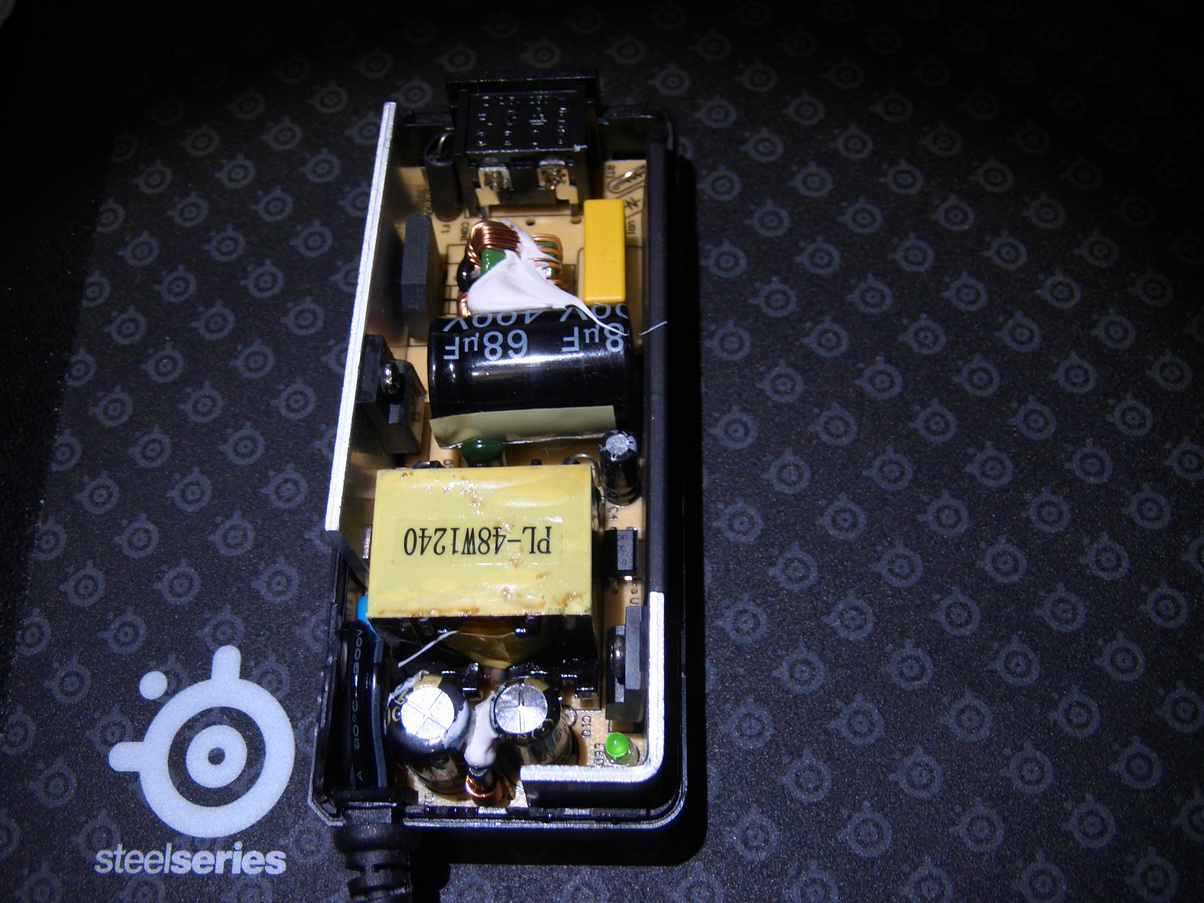

為了找出死亡的具體原因...我把它拆了
.粒電容
作者: kamcm 時間: 2013-11-4 18:04
本帖最後由 kamcm 於 2013-11-4 18:59 編輯

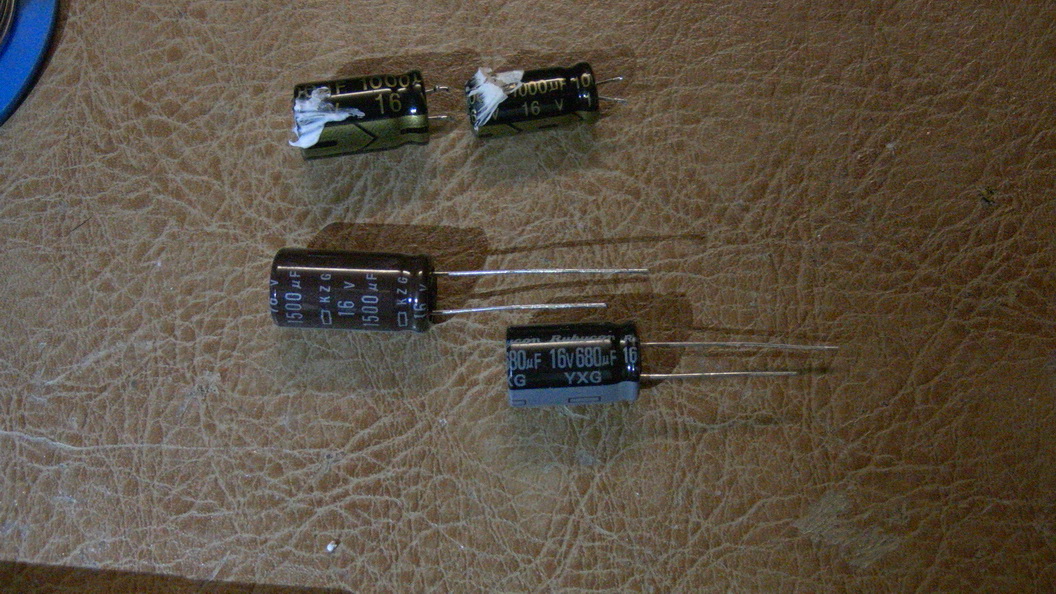

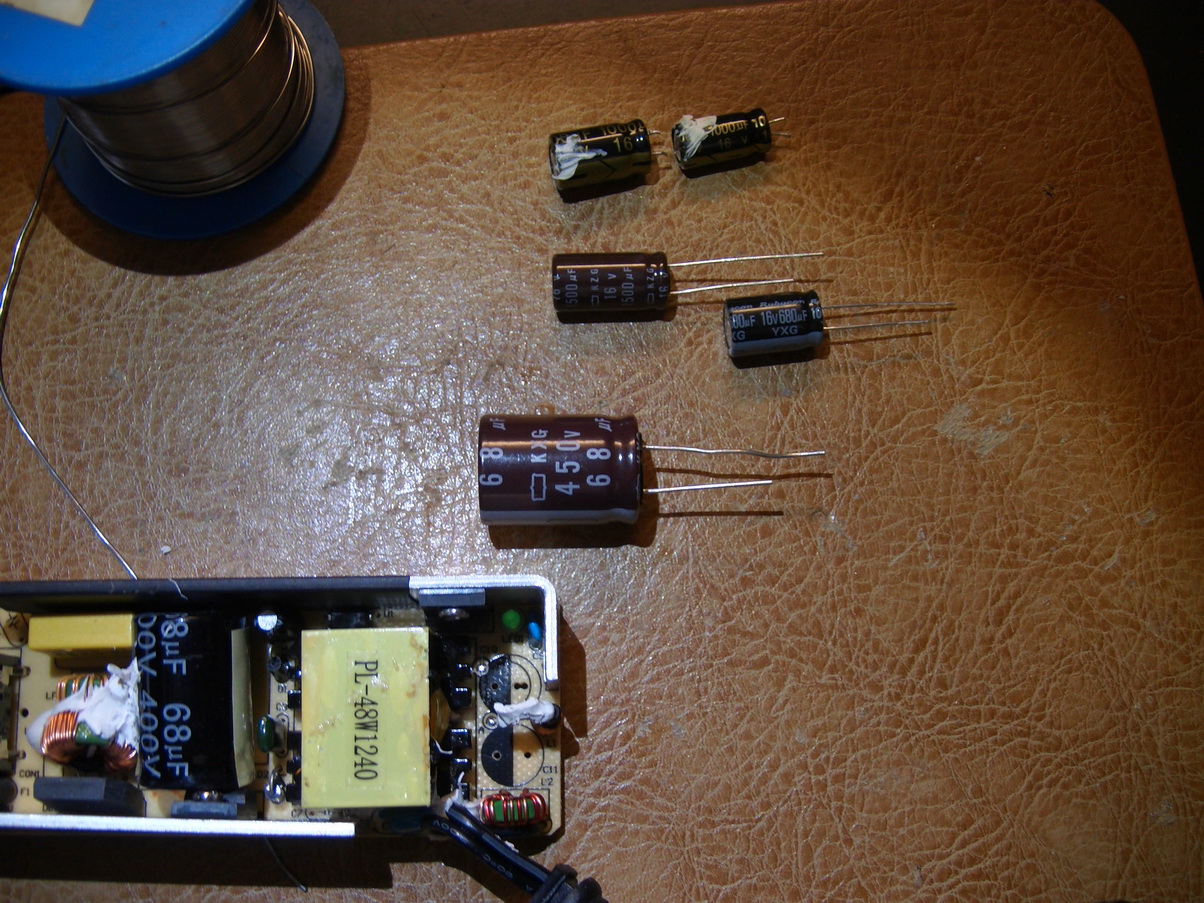

把兩粒1大1小的 16V 1000uF 拆掉, 換上了日系電容, 一粒16V 1500uF + 一粒 16V 680uF
順手再換埋粒日系大水塘 隻牛又用得番了
圖片附件: 2013-11-4-18-25-20-EBD-A10.gif (2013-11-4 18:26, 13.78 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=1601302&k=159f88cfa1490e4649efe4208cfdc24d&t=1781646928&sid=18r1LfomGT
作者: moslee 時間: 2014-6-27 12:25
我買了這個2 bay 硬碟盒幾個月, report下用後感:
本來我想用來連接Synology DS212 (USB 3.0), 但原來只讀到第1個bay, 而且速度比較慢(以經用了ext4格式), 我用了2個月後放棄了.
後來放系電腦用(Ubuntu), 速度還可以, 我從Bay 1 抄幾個GB的小file 去Bay 2 速度大概 45MB/s
作者: DarkHero 時間: 2014-10-5 17:54
而家仲有邊d 純硬碟盒係好用？
stardom 太貴啦
