作者: kamcm 時間: 2013-9-4 09:08 標題: [藍芽改裝]EBD 電子負載
本帖最後由 kamcm 於 2013-9-9 00:16 編輯
剛剛把EBD 改成用 藍芽 連線...非常方便
我在TB 買的硬件都列出在圖中了...
作者: edwardfcy 時間: 2013-9-4 10:29
回復 1# kamcm
師兄，可否提供簡單接線圖作參考呢??
謝謝!!作者: kamcm 時間: 2013-9-4 11:04
回復 kamcm
師兄，可否提供簡單接線圖作參考呢??謝謝!!
edwardfcy 發表於 2013-9-4 10:29
今晚再補圖...
作者: edwardfcy 時間: 2013-9-4 11:27
回復 3# kamcm
謝謝師兄啊!!
作者: kamcm 時間: 2013-9-4 23:24
本帖最後由 kamcm 於 2013-9-4 23:25 編輯
材料
焊好後的圖,
5V VCC 我單獨接在藍芽上...而不會接上USB 位置..
5V 取電的地方
外殼合上後的圖
作者: GbE 時間: 2013-9-5 05:46
Good share
作者: kamcm 時間: 2013-9-5 14:10
補充一下線的接法
EBD主板 -> 線 -> 紅色PCB
G ->黑線-> G
T- >白線 -> R
R ->綠線-> T
VCC 由C9電容取5V 電, 直接接在紅色PCB
作者: lionking32 時間: 2013-9-5 14:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hknightlife 時間: 2013-9-5 17:32
本帖最後由 hknightlife 於 2013-9-5 17:33 編輯
UART 轉 Bluetooth.
係電腦那邊仍然當成COM port操作.
作者: hknightlife 時間: 2013-9-5 17:34
不過請問點config那個bluetooth pairing passcode?
作者: kamcm 時間: 2013-9-5 17:40
本帖最後由 kamcm 於 2013-9-5 17:52 編輯
不過請問點config那個bluetooth pairing passcode?
hknightlife 發表於 2013-9-5 17:34
預設係1234 PASSWORD.
不過PASSWORD 可以改..
我開著Sandboxie 用sscom 發 AT 指令 AT+PIN9999 把PASSWORD改成9999.
Device Name 也改成了EBD-A10... 詳細看下面文件
MORE DETAILS : CLICK HERE
sscom 係大陸軟件... 保障安全還是用Sandboxie 開好 + 限制左那個Sandboxie no internet 就唔怕比人偷走資料
.即使那個軟件有KEY LOGGER, 資料都不會傳回SERVER SIDE
.. 我連#1 果果EB tester 都係用Sandboxie 開的

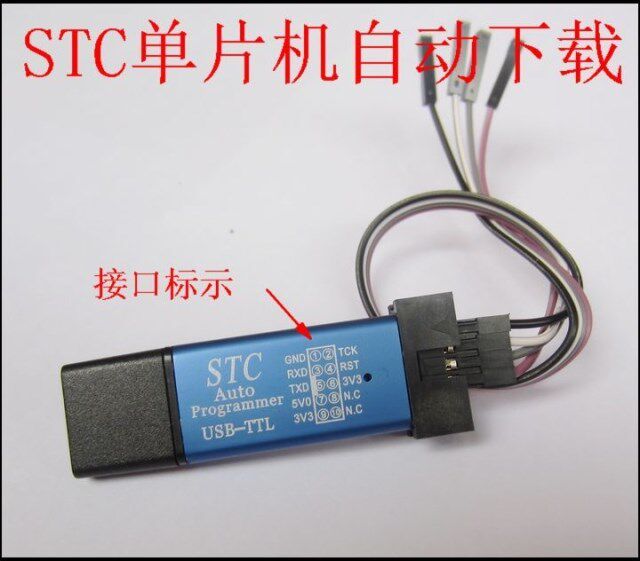

我用來發 AT 指令到藍芽 的元件 , 16 元人仔貨色, 但好好用
http://item.taobao.com/item.htm?id=18155852386
作者: longun 時間: 2013-9-5 18:52
勁, 冇睇一排 e+玩埋冇線
作者: Brainstomer 時間: 2013-9-6 21:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-9-11 21:52
本帖最後由 kamcm 於 2013-9-11 21:55 編輯
Good Job!
大開眼界。
Kit0o0 發表於 2013-9-11 20:22
下一次會改充電器
.. 零件已經到左集運...應該在月底前完工...
到時會再SHARE
作者: GT_UK 時間: 2013-9-15 03:07
師兄會唔會改依隻 bluetooth 4.0 support "aptx" ^^
http://item.taobao.com/item.htm? ... &id=23763520231
http://item.taobao.com/item.htm? ... &id=19868105713
作者: kamcm 時間: 2013-9-15 15:40
師兄會唔會改依隻 bluetooth 4.0 support "aptx" ^^
GT_UK 發表於 2013-9-15 03:07
如果用係EBD,
買BLUETOOTH一定要選可以用AT 指令改成偶校驗的....
如果唔係會用唔到...
呢隻我見唔到店中有提供AT 指令的說明書... 唔知有冇得改...
作者: smhui 時間: 2013-9-18 14:57
bluetooth 4.0 有支持AT 指令:
http://item.taobao.com/item.htm? ... mp;initiative_new=1
