作者: kamcm    時間: 2013-10-6 21:18     標題: 遇到一只沒輸出的電源-- 修好了@#42

本帖最後由 kamcm 於 2013-10-25 01:45 編輯

維修好了@#42
http://www.hkepc.com/forum/redir ... 33&pid=30817588

遇到一只沒輸出的電源, 那只電源壞掉的方式有點奇怪,
當我用他錶直接量輸出線正負極的阻值時,
起初是0.00歐, 幾秒後阻值又會開始上升, 10多秒後變成冇限大...

會是什麼問題居多呢?

Please Advice,

Thanks

---

作者: kwliu    時間: 2013-10-6 21:54



你變相度緊輸出電容

---

作者: kamcm    時間: 2013-10-6 21:57

本帖最後由 kamcm 於 2013-10-6 22:00 編輯


唔明...為什麼你說變相度緊輸出電容

你意思是電容出問題嗎?


一只正常的牛, 阻值唔會只有0.00 歐開始,
因為0.00歐係短路...

---

作者: raywan    時間: 2013-10-6 22:03

回復 1# kamcm


    你又唔講你O個隻係咩牛,switching牛定環牛都無人知,點幫你做troubleshooting
可以ga就影張相上來睇睇,有機會可以打開隻牛影多幾張相,各位師兄就可以幫到你

---

作者: kamcm    時間: 2013-10-6 22:14

本帖最後由 kamcm 於 2013-10-6 22:15 編輯


SORRY , 忘了UPLOAD 圖...

是SWITCHING 牛來的...請幫忙看一下.

---

作者: raywan    時間: 2013-10-6 23:22

回復 5# kamcm


    1) 插220V,有無DC output? 如有,幾多voltage?
2) LED 有無着?
3)如果output 0V,應該係死 driver IC
可否再打開金屬部份影多幾張再進行分析

---

作者: kamcm    時間: 2013-10-6 23:23



Thanks

1) 他錶度過, 完全沒反應..0V
2) 沒著

3) 我一會兒再拆...

---

作者: raywan    時間: 2013-10-6 23:43

回復 7# kamcm


   1) 你試下響220 input 附近找下有無粒黑色東西,佢係粒fuse,他下佢有無反應
2)check下牛牛上面IC有無燒過,有無味,如果有,多數係死IC
3) 有機會可以check 下optoisolator 有無打穿
4) 以上高壓元件都無事,一係熱到core short circuit,一係schottky diode打穿

---

作者: Charcoal99    時間: 2013-10-6 23:49

你拿一隻大容量電解電容用他表量一下便可以知道kwliu 師兄說甚麼了，
每量一次反轉他表筆正負極，你會發現情況將會一樣。
電容的其中之一特性是容許高頻通過並阻擋低頻訊號，當他表接觸的一刻,
電容兩端的電壓從零升到一特定值, 相當一極高頻訊號(電壓變化), 電容會容許此電流瞬間通過,
當電壓差穩定後, DC是極低頻訊號, 電容會阻擋其間之電流流通。
形成看來是起始內阻低, 其後極高之現象。

---

作者: kamcm    時間: 2013-10-7 00:18



先補幾張圖..







1) 我CHECK 了黑成的4A FUSE, 正常
2) IC 唔似有燒
3) 未知點度, 找資料中
4)   未知點度, 找資料中

---

作者: kamcm    時間: 2013-10-7 00:31

本帖最後由 kamcm 於 2013-10-7 12:16 編輯

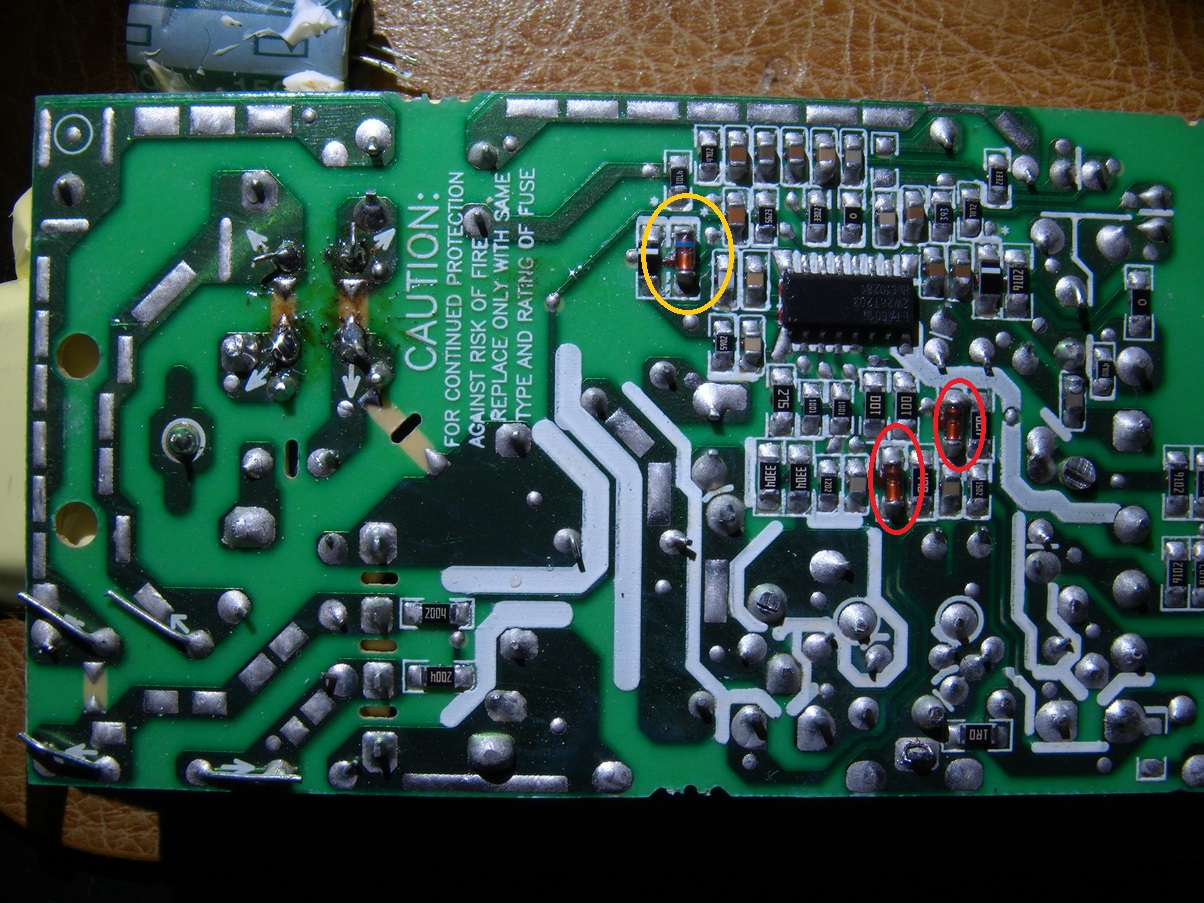

用萬用錶 二極管檔 度二極管
黃圈的似正常, 只有一邊度到0.66V
紅圈的, 2邊點度都係0.031V

唔知代表壞咩呢?

---

作者: kamcm    時間: 2013-10-7 00:45



Thanks for answering

---

作者: raywan    時間: 2013-10-8 00:55

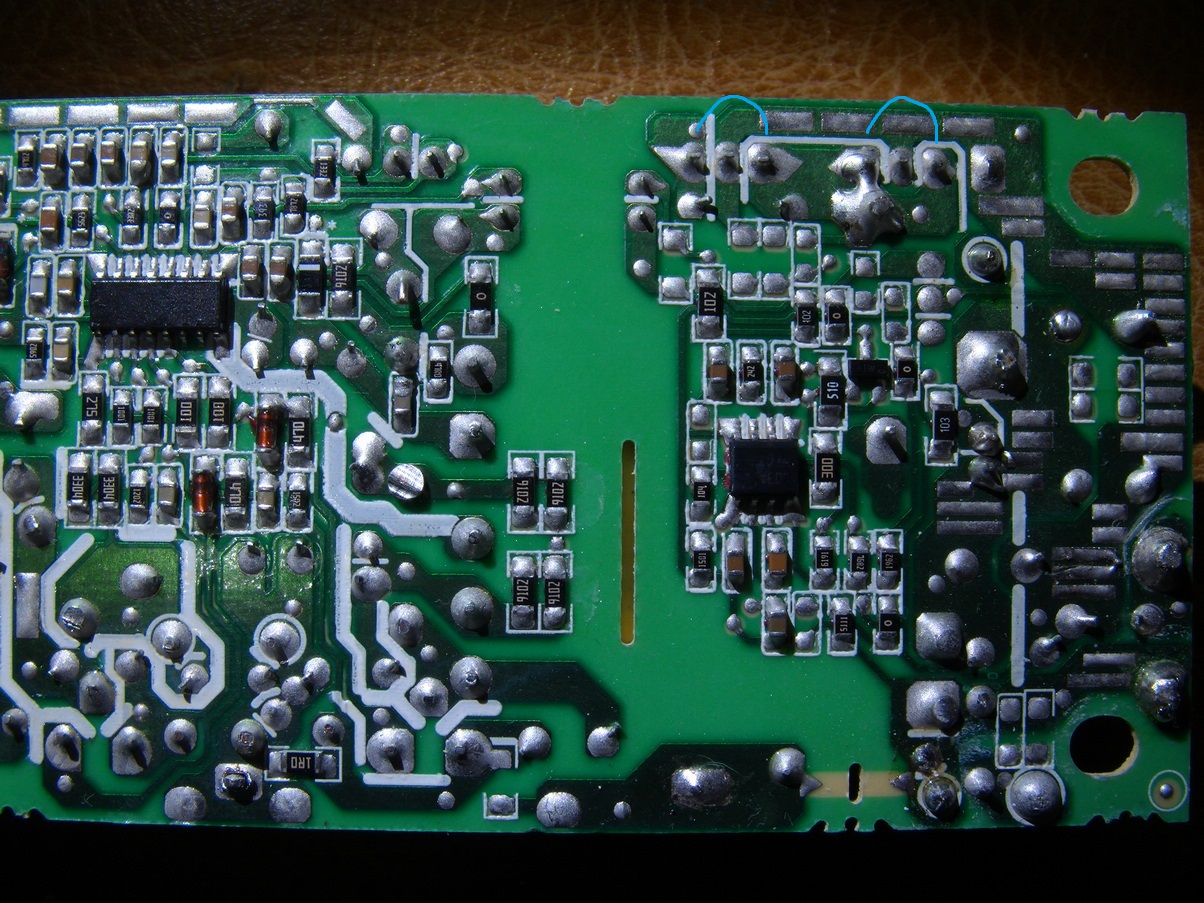

最尾張圖,有點ic 腳焊得唔係太好,試試RESOLDERING..不過應該唔太關事
最後CHECK下神主牌,都CHECK唔到有咩大問題,買過隻...
仲有一樣野,隻牛有事,唔一定要換CAP先
OUTPUT唔STABLE先要CHECK下o的CAP有無問題
無OUTPUT同CAP係無關係,唔好白白浪費金錢時候去換CAP
如果真係想學野,無OUTPUT最好要check feedback signal, switching IC....
如果發現core過熱/燒過,無得整,買過隻

---

作者: raywan    時間: 2013-10-8 00:58

回復 11# kamcm


    粒diode 如果死左,唔使整,粒IC一定比高壓打死左
check dioide可以用resistance去check, forward resistance and backward resistance一定會有好大分別

---

作者: kamcm    時間: 2013-10-8 01:05

本帖最後由 kamcm 於 2013-10-8 01:33 編輯


Thanks

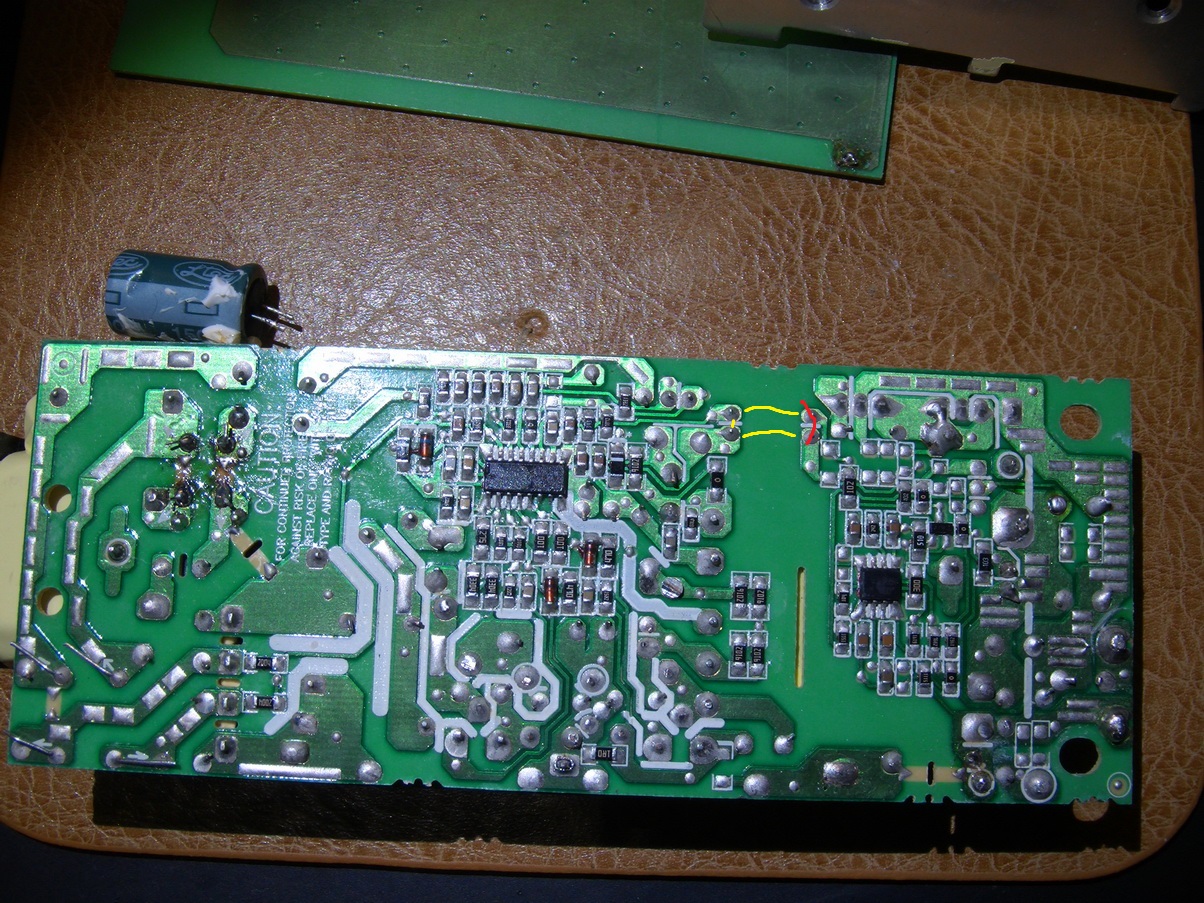

我度左optoisolator , 黃線位置點度都係無限大, 紅線位置點度都係2K 阻值




==================================================

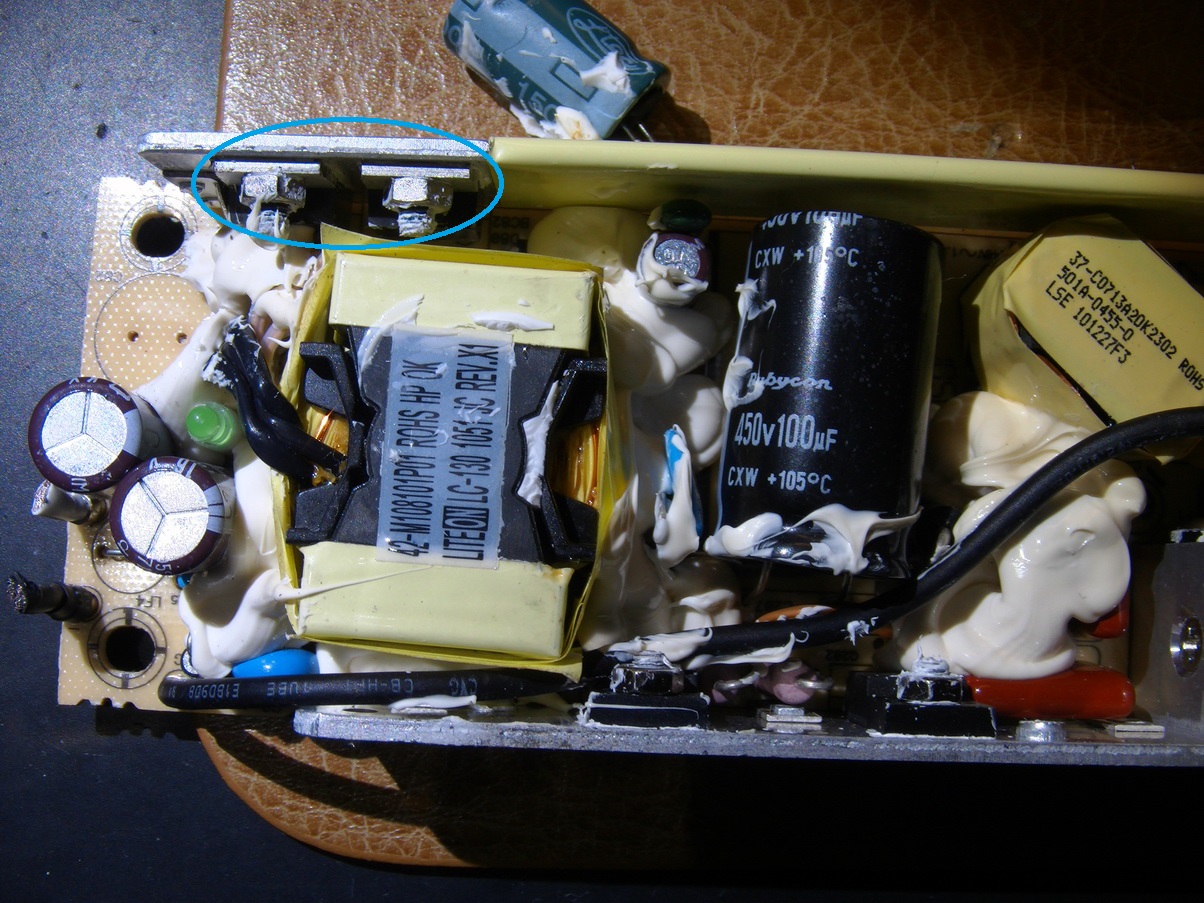

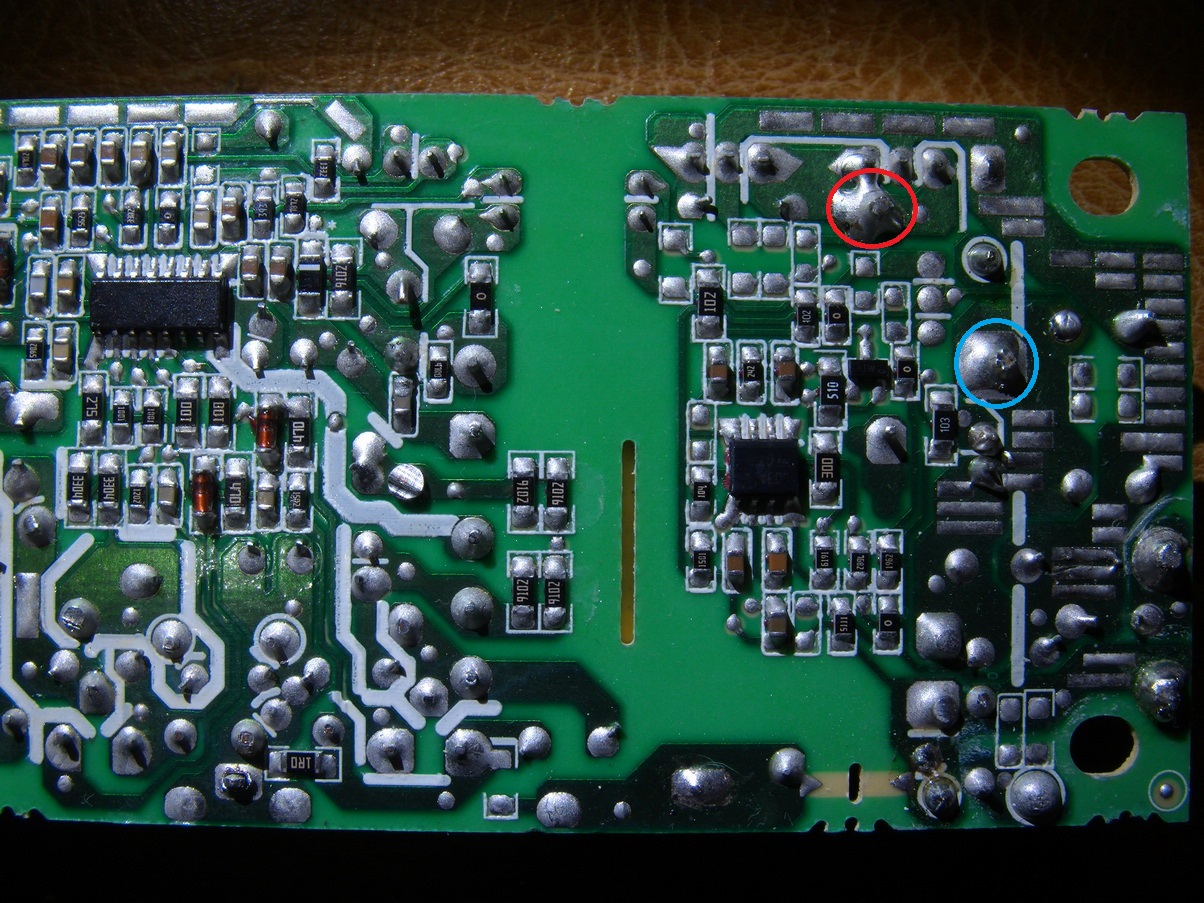

我度左下圖藍圈位置, 藍線無論點度都係0阻值.








=========================================================
紅圈的點度都係47.5 歐...
黑筆同紅筆 換位後, 阻值一樣....

粒IC 度輸入是0.4V

是不是代表IC 已經玩完?

---

作者: ckshum    時間: 2013-10-8 11:25

藍圈兩粒應該係parallel的schottky diode，是output converter的一部分，睇trace都見到係全通落地啦

---

作者: NOPSS    時間: 2013-10-8 12:05

其實你應該是 TRACE 電壓，看下AC 400 V 去到邊到 出吾到 DC 0 V

---

作者: kamcm    時間: 2013-10-8 12:39



家中沒傳統燈泡,唔敢上住電搞高壓....怕自己手誤他錯位置

---

作者: kamcm    時間: 2013-10-8 12:51



You're Right , 昨天太累沒仔細看

---

作者: tcbyxo    時間: 2013-10-8 13:16

回復 11# kamcm


    紅圈對下板邊好似有假錫

---

作者: kamcm    時間: 2013-10-8 13:39



THANKS
我CHECK 左, 果果位係連散熱片的

---

作者: LoveMariahDayAn    時間: 2013-10-8 15:31

電源都搞

係咪傻左?

---

作者: kamcm    時間: 2013-10-8 17:23



呢個係DIY 板...點解唔搞得

---

作者: avdaemon    時間: 2013-10-8 17:27

你應該要量下輸入睇下有冇開路

---

作者: kamcm    時間: 2013-10-8 17:55



呢個我第一步做左

CHECK 哂保險絲, 電感等地方..有沒有開路

---

作者: NOPSS    時間: 2013-10-8 17:58

反正你都試過上電 無輸出

即是 無出煙 無 BBQ

就咁量， 除非你拆每一粒零件去測，如果不是，會吾準的。

---

作者: kamcm    時間: 2013-10-8 18:12

本帖最後由 kamcm 於 2013-10-8 18:15 編輯


呢個我都知,
有好多零件如果唔拆出來, 跟本度唔到, 除非用LCR 錶,
而我9月時已經下單買左只LCR, 仲等緊送貨....
打算等件新玩具到左再慢慢在線度..真係搵唔出問題再拆都唔遲....


圖片附件: lcr.png (2013-10-8 18:12, 23.83 KB) / 下載次數 23
https://www.hkepc.com/forum/attachment.php?aid=1590016&k=21a2adf0845ed47917901e415a715b13&t=1781509750&sid=13lm5QocQiG

---

作者: kammoo    時間: 2013-10-8 18:31

從基本學起啦!

---

作者: LoveMariahDayAn    時間: 2013-10-8 18:37




    問題係你乜都唔識呢

---

作者: kamcm    時間: 2013-10-8 18:56



沒有人一開始什麼都識...

我正在虛心學習中

我喜歡實踐而不是紙上談兵

---

作者: avdaemon    時間: 2013-10-8 19:08

回復 27# kamcm

你應該買DSO ,troubleshooting會快好多,睇你怕吾怕live test

---

作者: meguro_    時間: 2013-10-8 19:30

回復 30# kamcm


個人不負責言論:
要on live test牛應有設備包括隔離牛, 串燈泡, 水氣掣, 手套(請至RS購買, 切勿TB)及一對夠粗(包括銅芯及膠皮, 因為有AC220V/DC400V)的他表線

其它請各位師兄補充

---

作者: kamcm    時間: 2013-10-8 19:57



Thanks, 其實我有個諗法, 搵家中隻維修電源, 去供電比低壓區的源頭位置, 直接CHECK 低壓區部份元件是否正常?
因為如果排除了是低壓區上的元件問題就可以更專注檢查高壓區上面的元件了....

====
但由於隻牛牛周圍都係白膠, 我睇唔到低壓區最源頭的位置到底在那裡....

---

作者: meguro_    時間: 2013-10-8 20:06

回復 33# kamcm


記憶中之前有師兄提過可以feed 12V入AC輸入端, 睇下去到咩位開始無電再作研究
可以一試

---

作者: kamcm    時間: 2013-10-8 20:28



Thanks,

等我又試下先... 低壓安全好多

---

作者: kamcm    時間: 2013-10-8 21:05

本帖最後由 kamcm 於 2013-10-9 01:37 編輯

Updated:

上網搵左資料, 先知原來度變壓器阻值沒意思

我度到藍線跟紅線的阻值係0...
由於好多白膠, 我唔SURE 係咪代表VCC對地短路了
我第一次度呢類變壓器,
黑線是GND, 透明膠包住的是VCC, 是這樣嗎?
如果是的話, 看來好大機會係CORE熱到 短路玩完左

---

作者: kamcm    時間: 2013-10-9 05:20

本帖最後由 kamcm 於 2013-10-9 05:50 編輯

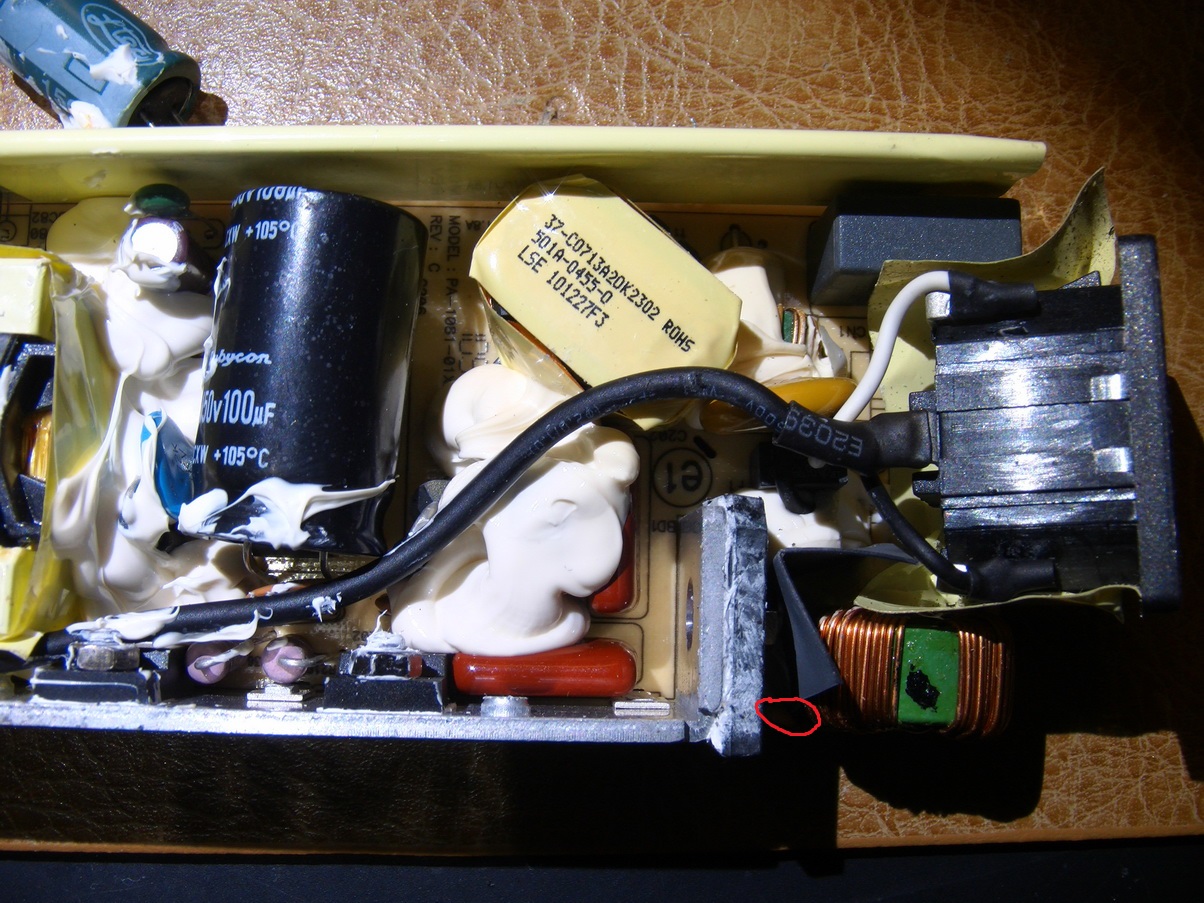

圖中的2只粉紅色電阻阻值為0,
由於2只粉紅色元件在PCB 上的印字是R開頭, 所以呢2粒應該係電阻...
但問題是電阻上沒有色環, 只印有幾個0字....
請問這個電阻會不會正常時也是0阻值的電阻呢?
那幾個0又是什麼意思呢?

呢2個會唔會係啓動電阻呢???唔果唔係, 真正的啓動電阻 又在那裡呢?
請幫忙看一下,

Thanks

---

作者: buffaloxxx    時間: 2013-10-12 10:09

參考
http://bbs.pigoo.com/thread-20297-1-7.html

---

作者: kamcm    時間: 2013-10-12 17:58

本帖最後由 kamcm 於 2013-10-12 18:00 編輯


THANKS



其實我幾天前看了下面這個VIDEO 已經維修應該要CHECK 什麼.....
http://v.youku.com/v_show/id_XODY5MzQ1NDg=.html?f=3265410
但未有足夠的工具去保障安全時, 唔想搞高壓住...


當時花了時間看了短片一至十, 知道大部份電源的工作原理係點....有興趣的CHING 不妨一看...

http://www.qmstar.com/article-307.aspx

---

作者: invincible    時間: 2013-10-18 22:26

2只粉紅色電阻叫做current sense resistor, 一般都係1ohm以下, 所以你用"他錶"度會係接近0, 而呢兩隻電阻,係用作驗測primary電流的流入transformer的電流

---

作者: invincible    時間: 2013-10-18 22:29

呢2個唔係啓動電阻
真正的啓動電阻會係幾百k ohm, 有好大可能係smd 電阻.

---

作者: kamcm    時間: 2013-10-25 01:24

本帖最後由 kamcm 於 2013-10-25 01:34 編輯

之前曾經試過用維修電源Feed 12V 0.5A DC 落去 帶電Check,
CHECK 到大水塘電容電壓偏低, 得幾V , 但維修電源顯示LOADING 仲係0.000A, 所以排除左短路,
苦無頭緒之下, 只好於是把常壞的電容類元件焊下來, 逐一測量,

咁岩用他錶度到 471pf 的瓷片電容 變成650pf, 以我有限的知識, 我估可能是它嚴重漏電, 而漏電令到趺V...
於是去TB 買左高壓瓷片電容包
http://detail.tmall.com/item.htm ... .0.0.OXKze7&mt=

今日把那只新的471K 瓷片電容換上去取代原有的......
再CHECK 大水塘電容電壓, 有接近11V

之後上220V電, 電源已經能正常工作了...

==============
壞電源的CHING, 如果不是電解電容的問題, 也不妨測一下瓷片電容, 說不定換一只瓷片電容上去就修好了

---

作者: lkc8210    時間: 2013-10-25 12:38

恭喜~恭喜~

---

作者: jwong852    時間: 2013-10-25 15:17

本帖最後由 jwong852 於 2013-10-25 15:21 編輯

471 (470pf) 高壓電容, 應該係EMI filter,  漏電最多係爆cap, 燒fuse. 唔會咁死法.

可能係有cold joint, 樓主換cap時, 好彩就銲番好. 唔好彩就係震番正, 不過好快會再死.
試吓on load, 大力拍幾吓, 便知龍與鳳.

以前幫人修牛, 以為修好咗, 轉頭俾人退貨都試得多.
[因工作繁忙, 已收山多時, 唔好搵我修牛啦. ]

---

作者: kamcm    時間: 2013-10-25 15:47

本帖最後由 kamcm 於 2013-10-25 15:55 編輯

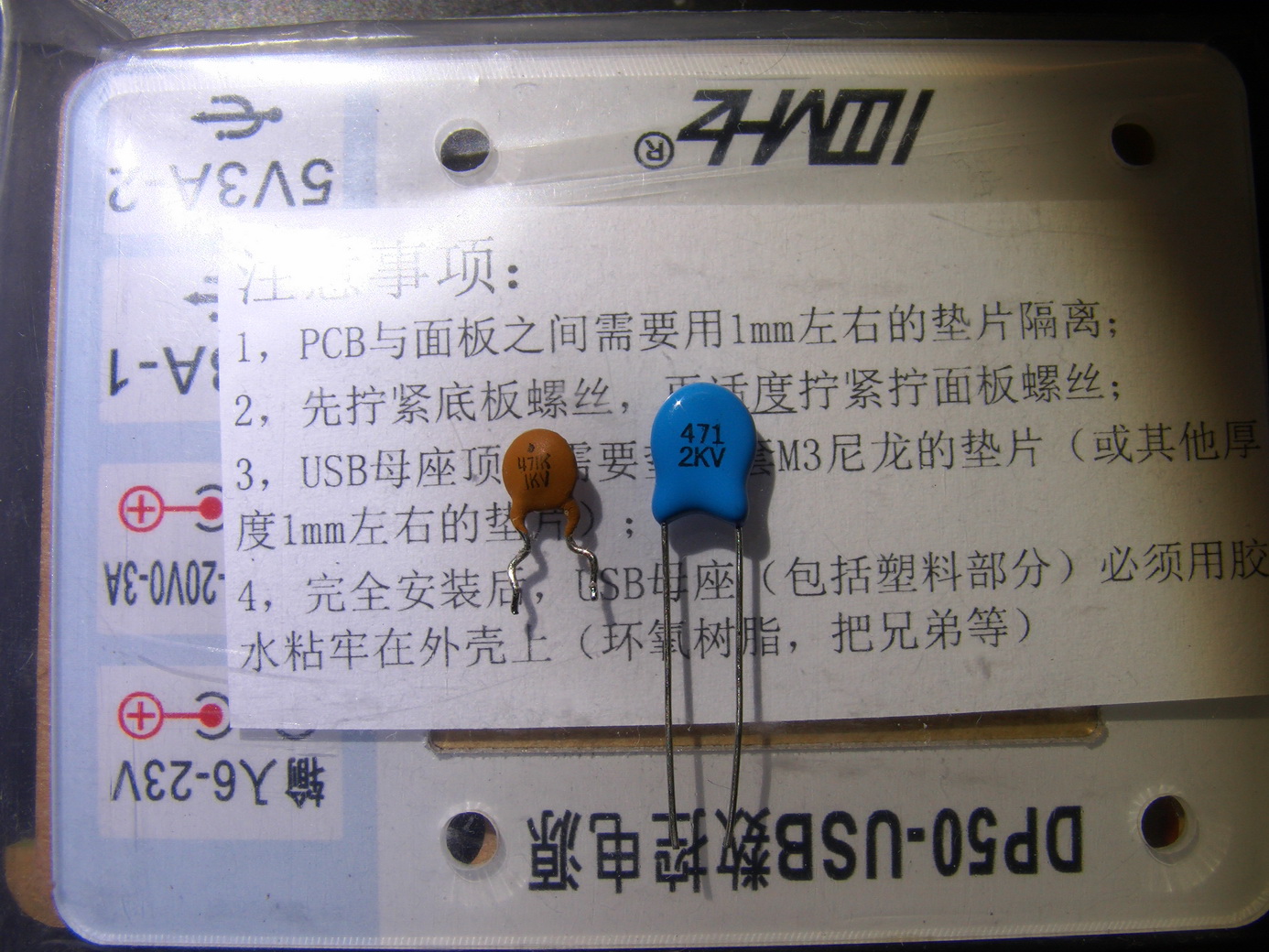

左邊係我懷疑壞的..右邊是新的, 係TB買回來...

===========================================
==========================================
元件位置 紅圈

---

作者: avdaemon    時間: 2013-10-25 19:30

回復 45# kamcm

同意王sir所講我覺得唔係主因，你試下移除你所講出事個只電容，應該一樣開到機

---

作者: kamcm    時間: 2013-10-25 19:35

本帖最後由 kamcm 於 2013-10-25 19:37 編輯



焊空呢招我之前試過, 如果拆走左粒燈色, 再度大水塘電容 = 0V

ANYWAY,

高壓瓷片電容其實都有點易壞的

https://www.google.com.hk/search?q=高壓瓷片電容+易壞

---

作者: kafachan    時間: 2013-10-25 20:35

回復 44# jwong852

通常牛修得越來越快,就會檢查得越不詳細,因為開始由原理去修牛,變成用經驗去修牛了

---

作者: invincible    時間: 2013-10-25 22:33

無錯, 果粒電容, 絕對唔影响正常工作, 係EMI零件, 無左都一樣開到機. 一定唔係死機原因.
