標題: 剛到手的Bus Pirate 不能用.. [打印本頁]

---

作者: kamcm    時間: 2013-11-19 04:14     標題: 剛到手的Bus Pirate 不能用..

本帖最後由 kamcm 於 2013-11-19 04:20 編輯

剛到手的Bus Pirate 不能用..
本仲來諗住今日就可以把我部TH2822A 改成100kHz的..

我估9成係店家採購出左問題, 入左假IC
因為出問題的不止我一個
玩左成晚都唔WORK, 火都黎埋 - -

http://dangerousprototypes.com/f ... &p=55429#p55429

---

作者: ckshum    時間: 2013-11-19 12:08

本帖最後由 ckshum 於 2013-11-19 12:14 編輯

回復 1# kamcm

睇左你post出黎既log，你肯定粒FT232係set左做COM5? 如果係windows見到係COM5，即係粒FT232無問題。之後最大問題就可能係粒MCU個bootloader既問題，不如問問賣家當初有無燒個bootloader入去

---

作者: xiao    時間: 2013-11-19 12:32



可以看看實物照片嗎

---

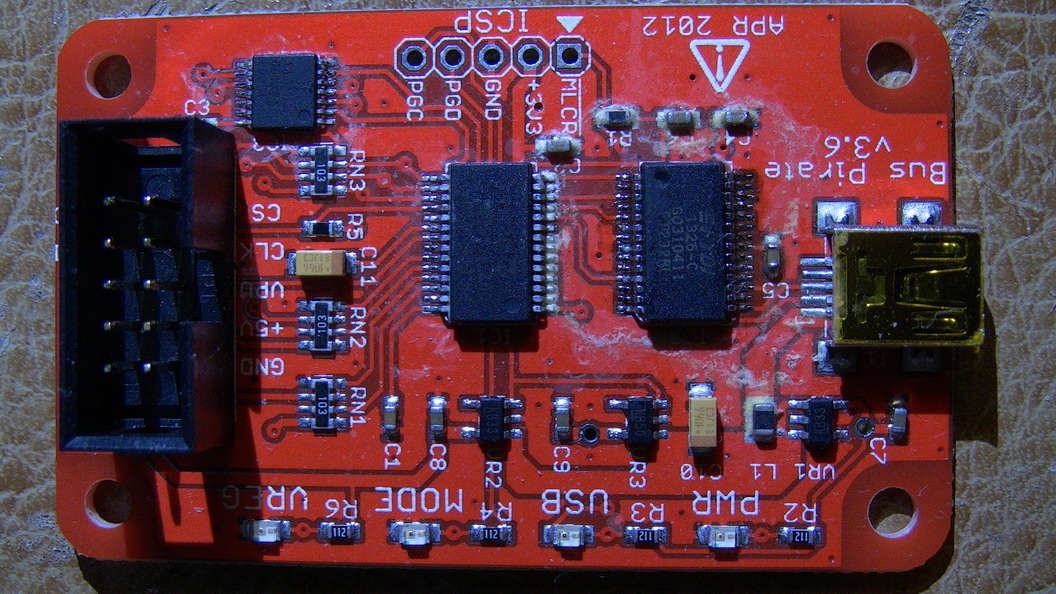

作者: kamcm    時間: 2013-11-19 14:46

---

作者: billyck2    時間: 2013-11-19 16:53


下下玩通頂,咪都比你玩死啦...

---

作者: kamcm    時間: 2013-11-19 16:57



開始使用是晚上11點, 原本諗住半個鍾就搞掂.. 點知搞到半夜, 可以試的方法都試暈哂, 技術文章又睇哂, 先知原來應該係HARDWARE 問題...
唔駛問, 我估應該係有人貪平, 入左D假IC...

---

作者: skybread    時間: 2013-11-19 20:53

會唔會係你插緊第二D FTDI232RL / FTDI2232RL野咋
以前玩山寨Arduino都係咁...兩隻一齊就會有時用唔到...

FTDI232好少假野, 因為已經Common都好多野都用佢,
TI XDS110 emulator, Arduino(舊版), TTL <-> PC, etc.
咁都中招...真係可以買六合彩

---

作者: kamcm    時間: 2013-11-19 22:12



剛剛拔到只剩下Keyboard / Mouse, 結果一樣
我買果間店係seeedstudio，以中國人專呃中國人的特性, 採購入左假貨, 絕對不出奇....
中國每年都有不少廠家因為入左假貨, 沒有及時發現, 貨品出口了外國才發現, 最後要賠款, 被一鋪清袋, 因而自殺的例子也有不少..

---

作者: Offer    時間: 2013-11-19 22:59

回復 8# kamcm


    爲何不退貨？

---

作者: kamcm    時間: 2013-11-19 23:06



昨天一發現問題已經即時REPORT 左D.O.A.. 但至今還沒回覆,

當我再上官方的FORUM 的Suggestions and complaints 望左眼, 就眼都突埋...
http://www.seeedstudio.com/forum ... 9fe1e015062aebea304

---

作者: kamcm    時間: 2013-11-20 00:55

本帖最後由 kamcm 於 2013-11-20 01:04 編輯

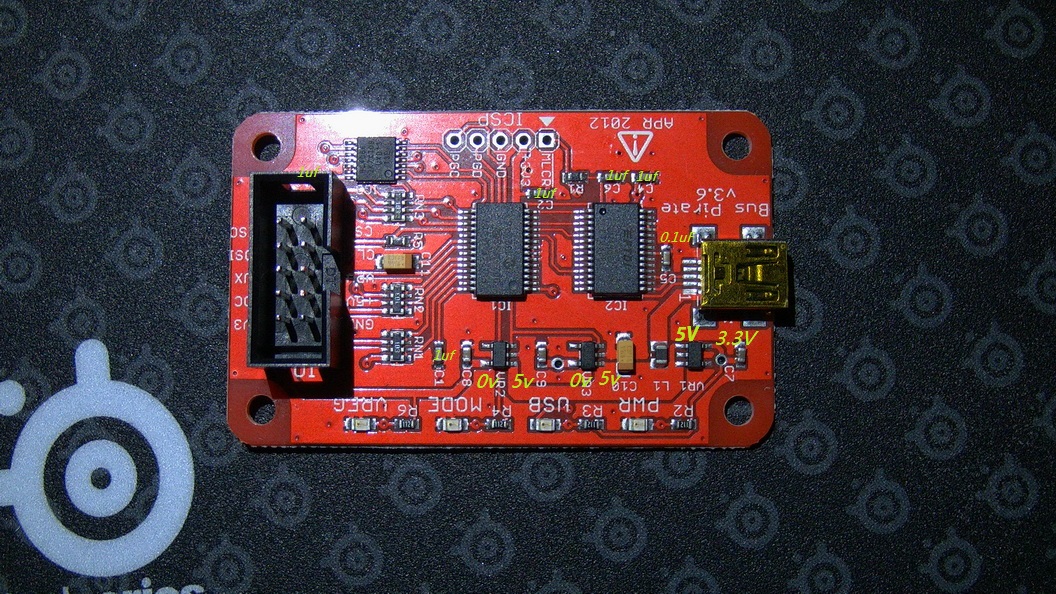

發現VR 有2粒0V輸出,

http://dangerousprototypes.com/docs/Bus_Pirate_v3.6
根據官方文件...
C1 至C6 應該都是100nF 電容
但我用LCR 錶去CHECK , 除左C5, 其他都係1UF...

會唔會係電容用錯左, VR 供電跟本應付唔到電容咁扯電, 所以0V ? 跟住塊板出問題??

我只是大膽假設, 唔知有冇呢個可能呢?

---

作者: Offer    時間: 2013-11-20 07:09




    呢個係拉滋箱

---

作者: xiao    時間: 2013-11-20 08:54



FT232R 還是 新版的 ?

---

作者: kamcm    時間: 2013-11-20 10:08



拉滋箱? 是什麼意思?

---

作者: kamcm    時間: 2013-11-20 10:11



上面我印字如下,

EFTD1
1213-C
CN480661
FT232RL

---

作者: kamcm    時間: 2013-11-20 10:19

本帖最後由 kamcm 於 2013-11-20 10:33 編輯

Btw, 已經有第三個人遇到同樣問題...
http://dangerousprototypes.com/f ... &p=55458#p55458
唔知今次SEEED 會點處理呢
件貨我係係SEEED 買, 而SEEED 是官方的BUS PIRATE 代生產商...

---

作者: xiao    時間: 2013-11-20 10:47

本帖最後由 xiao 於 2013-11-20 10:51 編輯



    試試看 100ohm 短接 232 的 txd rxd
用 terminal 試試看
俺在win 7預過

---

作者: kamcm    時間: 2013-11-20 10:59

本帖最後由 kamcm 於 2013-11-20 11:12 編輯

Thanks

但D 腳太密, 落唔到夾... 唔想令到件貨有重焊痕跡而影響退換... 會影響外觀的測試都唔會試住

---

作者: kamcm    時間: 2013-11-20 12:36

剛剛又買了國產的PicKit3...

http://meal.taobao.com/mealDetai ... ;seller_id=45021755

---

作者: ckshum    時間: 2013-11-20 12:42



粒voltage regulator有EN腳，無enable咪無output囉

你部scope呢? Probe下FT232同MCU既TX/RX腳有無signal先啦！

---

作者: kamcm    時間: 2013-11-20 13:00



部scope 係TB 維權緊
EN 腳 是0V...

---

作者: zlab    時間: 2013-11-20 18:28

樓主真係霉運大爆發了。

---

作者: kamcm    時間: 2013-11-20 19:23



我都覺, 我諗緊近排係咪運伙氣唔太好, 不宜購物 = =

---

作者: kamcm    時間: 2013-11-21 10:12

第4個苦主了

http://dangerousprototypes.com/f ... 473#p55473

---

作者: billyck2    時間: 2013-11-21 10:32


心埋平衡返哂呢....

---

作者: kamcm    時間: 2013-11-21 10:36

本帖最後由 kamcm 於 2013-11-21 10:38 編輯


SEEED 係中國公司,

我擔心人愈多, 愈難有REFUND... 愈難有replacement

最終上左TB 買舊版, 而且仲平左好多....
當初就係怕TB 唔穩陣.. 先上官方買.... 點知仲衰過TB, 出問題時, 開TICKET 跟本沒人理會...
http://item.taobao.com/item.htm?id=7237063924

---

作者: kamcm    時間: 2013-11-28 10:05



I just received the replacement [05/30/13]and now I can connect to the Buspirate via terminal.
The problem has been solved.

---

作者: edwardfcy    時間: 2013-11-28 16:24

回復 27# kamcm

GOOD啊！！多Ｄ分享下佢既應用啦！謝謝！

---

作者: gualala    時間: 2013-11-29 11:33

TB上一張紅色毛魔有找那款一年多前買, 完全沒問題!
可是買返來self-test時唔小心放錯jumper, 將GND同其中一條voltage rail short埋了, 其中一粒LDO立即"啪"一聲燒咗, 即刻去RS買粒MCHP嘅換完就一直健在~

---

作者: kamcm    時間: 2013-12-7 16:43

唉, 係TB再入左２粒 FT232RL...
買果時描述係進口原裝, 點知收到時發現係 國產封裝
IC 底印有CHINA 字樣....
焊左上去試, 發現跟本是壞的..

店家話原裝冇哂貨, 所以發了國產封裝的...

---

作者: pl8888    時間: 2013-12-7 22:02




    原裝變國產, 重要係壞既?! 有無得維權啊?

---

作者: kamcm    時間: 2013-12-8 01:01



店家主動退款了... 問我拿支付寶, 之後直接退...

---

作者: pl8888    時間: 2013-12-9 13:12

敢都算執番身彩! TB真係好講彩數, 我lum CHING 都係暫時忍忍手

---

作者: kamcm    時間: 2013-12-9 13:26

本帖最後由 kamcm 於 2013-12-9 13:50 編輯


依家中國市面 充斥住一大枇假的, 而且不能用的FT232RL...
上面印住CN480661
有人用示波器測了, 那粒ic 跟本不能正常運作.....
http://dangerousprototypes.com/f ... amp;start=15#p55660

我最黑仔的地方係係seeed 買到的bus pirate 係有問題的...用了CN480661...
係tb 再買, 都仲係買左粒有問題的CN480661 番來....可見假ic 有多瘋狂.. 也難怪seeed 會中招...

---

作者: pl8888    時間: 2013-12-10 01:22

本帖最後由 pl8888 於 2013-12-10 01:24 編輯

祖國真係乜都得, 但 seeed 做鬼佬生意, 無理由唔 qc 監粗出貨

不過或者可能我地無改個鬼佬名掛?!

---

作者: 亞基拉    時間: 2013-12-23 06:37

http://kraaima.com/bus-pirate-v3 ... or-fix-for-windows/

---

作者: kamcm    時間: 2013-12-23 14:45

本帖最後由 kamcm 於 2013-12-23 14:51 編輯


Seeed 寄左另一套bus pirate 比我, 上面粒232RL是G0 開頭... 我完全冇再搞過任何DRIVER 野, 一插就用得...
http://www.hkepc.com/forum/redir ... 31&pid=31010555

但BLOG 主就要裝舊DRIVER 先用到....假IC 要夾 DRIVER 先用得 - -
CN 開頭的IC 係國產封裝的, 我係TB 也見到其他店提到進口封裝是另一個價格.....

國產封裝 其實係咪姐係高仿呢?

---

作者: pl8888    時間: 2013-12-23 14:53




   可唔可以試下, 都得個知字, 如果係就真係 "勁"!

---

作者: kamcm    時間: 2013-12-23 15:19

本帖最後由 kamcm 於 2013-12-23 16:06 編輯


已知一定係FT232RL 問題...
而出問題果粒IC 也一定係國產封裝...因為背後印住CHINA

引用TB店家的"
国内封和原厂封辨认:国内封底面圆圈打的英文是CHINA,市面上有商家拿国内封的当原装高价卖给客户,客户可以通过这个区分;由于大陆封装所以成本降低芯片价格也相对比原厂封的价格便宜，如客户还是坚持选用英国原厂封装的芯片请拍这连"
http://item.taobao.com/item.htm? ... P&id=7104937701


什麼是國產封裝, 可看這裡....
http://itbbs.pconline.com.cn/soft/8089665.html
換句話說跟本就係假貨...
可以想像, 如果你係FTDI, 見有人整假IC, 自然會想盡辦法係新DRIVER判別出原裝同假貨, 然後假貨就用唔到...


果位人兄見自己裝左舊DRIVER用到就沾沾自喜.....真係

---
更多假IC 的受害者
http://forum.arduino.cc/index.php?topic=181434.0
http://club.dx.com/forums/forums.dx/threadid.1314582

更多受害人指出是假IC..
http://forum.arduino.cc/index.php?topic=173676

---

作者: skybread    時間: 2013-12-24 19:34

回復 39# kamcm
估唔到232都有咁多假野@@
我多數見係245出事

---

作者: kamcm    時間: 2013-12-24 21:02

本帖最後由 kamcm 於 2013-12-24 21:09 編輯


FTDI 係近呢半年先開始有好多苦主出現...
估計大量假貨流出係近半年的事....

聽說有些廠是為了避開假貨, 才轉用FTDI 的...
但FTDI 需求一多, 假貨接著來了

----------------------------
http://forum.arduino.cc/index.php?topic=173676

某外國店家知道係假IC, 舊DRIVER 先用到, 它們的做法是及時把貨品下架, 而且接受換貨要求..主動發出聲明....

After some investigations with FTDI regarding the issues mentioned within this blog regarding the “FTDI FT232RL USB to Serial adapter module USB to RS232 for Arduino”, we have discovered this module is not an FTDI manufactured product, and also utilizes a non-genuine FT232RL USB bridge chip on the PCB. The issues reported here are due to the chip not being a genuine FTDI chip. We have removed these modules from sale on our website.

"The modules will work with the previous driver as noted earlier in this post - but we will, of course, accept returns. We are locating an alternative supplier that uses genuine FTDI components."

---------
同類事件發生在中國公司 "SEEED", 它們就只會盡量避開這問題..

---

作者: skybread    時間: 2013-12-24 21:27


講起232...
最初係比較多人用PL2303的(因為台灣廠, 平過FT232RL),
但好快就有大量假野(市面上好多平價USB <->RS232都係用山寨PL2303既牛屎, 但官方見出事就改Driver解決問題, 詳見 http://www.prolific.com.tw/US/Sh ... _id=225&pcid=41 )

FTDI232有個近親FT2232都出過事...
因為TI XDS100V2 Emulator入面係用FT2232...故事發展大家估到啦...

電子野...一比大陸某部分黑心商人見到...就會...唉...

---

作者: kamcm    時間: 2013-12-24 22:55

本帖最後由 kamcm 於 2013-12-24 23:03 編輯


造假IC的廠家都算係咁, 至少係芯片下方以圓形印有ＣＨＩＮＡ, 方便大家去分辨..

唉, 我剛剛收到在第2家TB店買到的FT232RL, 第1次以14元購入，　第2次以15.9元購入
上方印字完全一樣，而芯片下方同樣以圓形印有ＣＨＩＮＡ，　即國產封裝，　也就是仿貨。
以下是賣假IC 的2個店家...

第一家店
http://shop71242655.taobao.com/

More Info: http://www.hkepc.com/forum/redir ... 31&pid=31057513
最後那店家知衰, 主動問我拿支付寶... , 之後直接退款了

第二家店
http://risym.tmall.com/

第二次再買已經見過鬼怕黑, 買之前主動問客服係咪真的是進口封裝, 對方話係我先下單, 估唔到都中招.... 仲係要TMALL 來....
店家話聽日先覆到我

---

作者: skybread    時間: 2013-12-24 23:39


第二間應該唔似有事...你點Check先??
賠死佢嫁wor...

---

作者: kamcm    時間: 2013-12-25 00:33

本帖最後由 kamcm 於 2013-12-25 00:48 編輯


1) IC背面以圓形印有CHINA
2) 正面印字是 CN480661, 我手上有真正原裝進口的, 唔會以CN 做開頭

*1 資料來源..來自一家同時有售進口和國產貨的店家....但那店家說進口的最近都缺貨
http://item.taobao.com/item.htm? ... P&id=7104937701
国内封和原厂封辨认:国内封底面圆圈打的英文是CHINA,市面上有商家拿国内封的当原装高价卖给客户,客户可以通过这个区分;

---

作者: skybread    時間: 2013-12-25 10:36


你買左好多??
所以呢...我多數買IC(由其係做野用)都係去RS啦-.-""
http://hongkong01.rs-online.com/ ... ansmitters/0406580/

---

作者: kamcm    時間: 2013-12-25 14:47



好采兩次都係２粒而已。

---

作者: zlab    時間: 2013-12-25 15:37

部TH2822A升級咗未?

---

作者: kamcm    時間: 2013-12-25 15:46

本帖最後由 kamcm 於 2013-12-25 15:48 編輯


仲未整..

因為其他電路干擾, 一定要焊下來先改到EEPROM, 所以打算過左保先整

---

作者: kamcm    時間: 2013-12-25 16:39

本帖最後由 kamcm 於 2013-12-25 17:01 編輯

第二家店後來答應不用退貨, 再補發原裝的給我 , 希望唔好再出事 ..



圖片附件: tb.png (2013-12-25 16:38, 38.97 KB) / 下載次數 27
https://www.hkepc.com/forum/attachment.php?aid=1620785&k=34f865ec7651feafe6661d296b1771bb&t=1781986303&sid=18r81Gvs02

---

作者: skybread    時間: 2013-12-25 19:12


相信佢地係無心既...因為Tmall賣假野捉到要賠4倍, 應該冇咩會去博...
加上Tmall開店好似都要比唔知5萬定10萬人仔保證...
不過睇黎買野要更加小心...

---

作者: kamcm    時間: 2013-12-26 20:46

剛剛收到seeed 的e-mail
他們告訴我他們看到了這個帖子, 他們已积极把的Bus Pirate下架和做返工的处理

---

作者: kamcm    時間: 2014-1-15 16:32

本帖最後由 kamcm 於 2014-1-15 16:33 編輯


剛剛收到Tmall 寄給我的replacement...
那家Tmall 跟我說他們是特意派職員到電子市場上採購的, 值得一讚

這次的確是進口的, 芯片底不再是印有CHINA....
換句話說, 是不是COUNTERFEIT 其實好易認... 只要芯片底不再是印有CHINA 就是真貨

---

作者: skybread    時間: 2014-1-15 22:42


因為Tmall對假野比較敏感, 所以有咩事佢地都會好緊張

---

作者: billyck2    時間: 2014-1-15 23:01

都出左街囉,緊張都係做比人睇

---

作者: kamcm    時間: 2014-1-15 23:05

本帖最後由 kamcm 於 2014-1-15 23:09 編輯


下圖是真貨的...


假貨都係有英文字, 但只會是CHINA, 而且沒有數字...
由於假貨印得差, 我影左幾次都影唔到 CHINA 字樣出來

---

作者: kamcm    時間: 2014-1-15 23:15

本帖最後由 kamcm 於 2014-1-15 23:20 編輯


可能比人投訴, 會唔見上5萬至15元保证金
http://www.tmall.com/go/chn/mall ... =3.21147.0.0.C9ffId


更多資料可Goole 下面那段文字

淘宝商城（Tmall.com）还明确表示对假货水货采取“零容忍”。如果商家一旦出售假货、水货，将被立即封店，并且扣除全部违约责任保证金。同时消费者将获得“假一赔五”的赔偿。

---

作者: billyck2    時間: 2014-1-15 23:20


大陸唔係興假一賠十架咩,重勿賠得5咁少

---

作者: kamcm    時間: 2014-1-15 23:24



淘宝可從中沒收5至15萬保证金...
照貨價賠番五倍的目的係為左吸引人去舉報, 從而增加收入.

係TB 見過唔止假一賠十, 假一賠命都有... 但照樣都係假貨
http://s.taobao.com/search?q=%BC%D9%D2%BB%D9r%C3%FC

---

作者: billyck2    時間: 2014-1-15 23:27


假一賠命,即係咩都唔洗賠,人地都話,錢就冇啦,命就得一條....
賠條命比你咩...

---

作者: skybread    時間: 2014-1-15 23:43


咦@@竟然係印尼唔係馬拉...
唔通FTDI又搬左廠@@

---

作者: kamcm    時間: 2014-1-15 23:53



我都唔SURE 係咪搬左
http://itrademarket.com/ELCOGroup/1921523/ft232rl.htm

---

作者: kamcm    時間: 2014-1-16 08:36

剛剛訓醒, 換左粒堅的FT232RL, 就正常了....

FTDI 今次真係做得絕左D... 我估佢地的新DRIVER 唔係玩死間山寨廠, 而係玩死左普通用他們產品的商家

---

作者: zlab    時間: 2014-1-16 14:15

不用最新 Driver 不行嗎?

---

作者: skybread    時間: 2014-1-16 17:37


如果你有舊Driver係手當然冇咩問題

---

作者: kamcm    時間: 2014-1-17 04:01



舊Driver 冇問題,
好可能間廠有做QC 的, 但做QC 果時, 一直都用緊用開的舊DRIVER, 於是QC完發完貨都一直沒發現問題...
當發現問題時, 已經成千塊仿造的FT232RL 焊哂上PCB... 如果我係廠, 想拆佢出來再重焊都應該幾頭痛...

---

作者: zlab    時間: 2014-1-17 08:21


不如研發 Driver 更有效!

---

作者: kamcm    時間: 2014-1-17 09:20

本帖最後由 kamcm 於 2014-1-17 09:21 編輯


山寨廠唔係冇能力抄完研發完之後, 打自己品牌去生產, 而係D人對國產品牌沒信心, 銷量也沒保証, 價格也可能沒賣得那麼高, 而且要經歷好長時間的低銷量, 慢慢先會被人認識...
為左確保D 貨一生產出來就有人要, 咪高仿FTDI 咯...
山寨廠出貨量一多, FTDI 自然會發現自己的出貨量趺, 之後FTDI 查到有人仿造佢D貨...咪整新DRIVER...同間山寨廠死過....

---

作者: zlab    時間: 2014-1-17 09:41


我意思係原廠出新 Driver 同佢死過, 與其更換新晶片, 不如研發新 Driver 令已生產貨物重穫生機.

---

作者: kamcm    時間: 2014-1-17 09:58



原廠沒有改動過芯片....原廠出新 Driver 目的是當從某特徵判斷到係假貨, DRIVER 就不會正常運作而已...
2年前的正貨  FT232RL 用新舊DRIVER 都沒問題...
假貨, 用舊DRIVER 沒問題, 但最新的官網DRIVER 會出問題....

---

作者: billyck2    時間: 2014-1-17 21:53

廠商打交害死用戶.....

---

作者: xiao    時間: 2014-1-17 22:13

有能力又有興趣的, 用硝酸開蓋看看CHIP, 總有些蛛絲馬跡的..

---

作者: kamcm    時間: 2014-1-18 01:05



未試過打開來看, 因為唔識點開...

---

作者: xiao    時間: 2014-1-18 09:01




    google "revese engineering IC EPROXY"

---

作者: kamcm    時間: 2014-1-20 19:28



Thanks, 但我應該玩唔掂

---

作者: hknightlife    時間: 2014-5-25 06:26

我那塊FT232 USB-TTL板, 係用FT232RL.
正面剛好是印上 1313-C  CN480661

用了最新的driver (ver 2.10.00) 測試都沒問題哦.  真奇怪!

---

作者: vr2gb    時間: 2014-5-25 16:28

回覆 75# kamcm

有人做了:
    http://zeptobars.ru/en/read/FTDI-FT232RL-real-vs-fake-supereal

---

作者: xiao    時間: 2014-5-26 14:09



hummm...
another 8051 core ?

---

作者: vr2gb    時間: 2014-6-3 23:03

是仿造的FT232RL
