標題: [教學] 為SANWA CD772 他錶 改善精度 [打印本頁]

---

作者: kamcm    時間: 2016-3-26 07:34     標題: 為SANWA CD772 他錶 改善精度

本帖最後由 kamcm 於 2018-4-24 17:36 編輯

數年前買了只SANWA 772, 但由於精度不好... 讀數偏少... 所以我一直都放在盒中什少使用,
最近有空閒... 於是決定試試是能否把它校準....

為了確保一切順利, 我發了E-MAIL 給sanwa , 從他們那裡取得了772 的service manual,


根據Service manual 指示
DCV 的校準方式是輸入一個350mV, 然後用VR1 微調直到萬用表能顯示350mV +- 0.2mV
校準後了350mV 後發現400mV 以下精度正常, 但其他檔位精度未如理想.... 每個量程都有誤差... 而且都是偏少...
由低壓時相差0.1V到高壓時相差1V 以上...

以5V 為例... 輸入5V 時.. 只能顯示4.96V


查了一下使用的IC, 是台灣的FS9721.


FLUKE 17B 也是用上它的... 所以按道理沒可能精度會這麼差的!!
仔細看了一下FS9721 的DATASHEET, 再對比了一下自己的CD772 . 最終發現了異常的地方...
SANWA 的10.00M 是用4粒2.5M 電阻搭出來的....可惜每粒精度都不好...
10.00M 分壓電阻部份實測有10.09M.





根據datasheet 提供的公式算了一次.. 把10.09M代入公式發現, 最終進入IC 時的電壓會變成0.49593  (跟上圖4.96V 符合)

進入IC 電壓 = 5V X[1.111 / (10.09+1.111)]



小弟手上沒有高精度的10.00M電阻,
幸好手上有5.00M 低溫漂的 ...於是立即用2個5.00M 勉強搭了一個10.01M 出來... 但總比原裝的強吧



直接動手引証...



總算勉強完成了...

重新校準了350mV後, 就發現所有檔都終於準了... 最多只差一個DIGIT


估計這個是通病 ... 所以貼出來分享一下

上面只是臨時性的做法....我已訂了718廠的 10.00M  0.1%電阻.

英文版: Improve the accuracy of a SANWA CD772 Multimeter

Thanks for watching

---

作者: msko2003    時間: 2016-3-26 08:07

勁！

---

作者: diputs    時間: 2016-3-26 10:05

多謝師兄分享mod錶心德，厘d亦係DIY好處，將凌凌柒改成占士邦都係有可能。仲想請教下點訂購果d低漂低誤差電阻呢？

---

作者: wyhui5124    時間: 2016-3-26 10:45

Fluke同其他廠不同的是:
雖然個spec寫個error係X%,但實際好多時係只差1~2counts only。

我有隻2手F15B,睇過佢個circuit design同用料(唔駛用到高精度排阻),真係將個精度用到盡；用同級IC的UNI-T個誤差真係只可以話within spec only

---

作者: dolbysnoopy    時間: 2016-3-26 11:07




    謝謝分享，我對萬用表要求不高，仲用緊類比式針表。

---

作者: ca29c010    時間: 2016-3-26 11:57

多謝 C HING 分享!!!

---

作者: kamcm    時間: 2016-3-26 12:26



電阻我係TB買。　 　有平有貴。呢兩款我都買左。

https://item.taobao.com/item.htm ... &_u=q1f5sd7bc7f

https://item.taobao.com/item.htm ... &_u=q1f5sd74305

---

作者: kamcm    時間: 2016-3-26 12:33



Agree.

Fluke 係電壓精度方面真係好有誠意。
基本上佢Ｄ表出廠時都能夠做到接近一字不差。　

---

作者: lotus23    時間: 2016-3-26 15:46

師兄.........強呀 !!

---

作者: big_nature    時間: 2016-3-26 16:42

我都用緊Sanwa他表，
但與師兄果款不同!
得閒都跟下先!

---

作者: vtrchan    時間: 2016-3-26 16:49

回覆 1# kamcm

一個用心及有質素的分享！
看那原本的4條2.5M電阻似是1/8W，如果用一條1/4W的10M代替，火數會否不足夠？

---

作者: kamcm    時間: 2016-3-26 18:12

本帖最後由 kamcm 於 2016-3-26 18:40 編輯


Thanks for your remind

假設需要量1000V
1000V經過10M 電阻時, 電流為  1000/10000000 = 0.0001A
實際watt 數是 1000V*0.0001A = 0.1 Watt  即1/10 Watt 左右

我唔肯定咁計岩唔岩, 正常應該夠勉強夠用了
但預鬆D 一定冇壞的

---

作者: jwong852    時間: 2016-3-26 18:49

其實可買0.01% Dale 電阻, 重準D, 我淘過都係人仔十幾蚊粒.
如果買到拆機貨, 堅野機會重高D, 不過數值不齊.

---

作者: kammoo    時間: 2016-3-26 19:05

我都用過718廠電阻,
其實唔多準,而且同一排電阻內都有頗大參差,
配對有難度,除非你買大量,返來慢慢揀,
而且1M以上會貴好多,唔值得.

---

作者: vtrchan    時間: 2016-3-26 22:07

本帖最後由 vtrchan 於 2016-3-26 22:12 編輯


除了火數，耐壓都係一個問題，分4條應該好D，佢無2.5M賣？
如果2M+3M+2M+3M得唔得?
我覺得用番4條，安全系數高D，會好D。

---

作者: GbE    時間: 2016-3-26 22:36

本帖最後由 GbE 於 2016-3-26 22:38 編輯

勁呀，good post
隻錶咁多 VR

---

作者: kamcm    時間: 2016-3-27 12:10



原裝果果PAD 位其實好細好窄...
要用番果果PAD 位落齊4粒...就只能用番佢原廠果類貼片電阻.. 但TAOBAO 找不到..
我依家呢刻用緊的...其實係2粒 1/2 WATT 5.00M ..
餘量應該比原裝更足... 但咁搭出來唔好睇....

https://item.taobao.com/item.htm ... &_u=r1f5sd7dcc4

---

作者: YES_MAN    時間: 2016-3-27 17:46

串四粒是單粒額定電壓只有300V
高額定電壓貼片超貴

---

作者: vtrchan    時間: 2016-3-27 21:44



http://world.taobao.com/item/204 ... 4.0.0.rULa0W#detail
http://world.taobao.com/item/401 ... 4.0.0.rULa0W#detail
http://world.taobao.com/item/198 ... 4.0.0.rULa0W#detail
如果用依類得唔得？
如果阻值精準度要求高，可以買多D，用精準的ohm meter去選你要的數值。

---

作者: kamcm    時間: 2016-3-27 22:00



Thanks..
呢幾間未問過.. 一陣又問下先.....
原裝都係用呢 ...但之前問過其他店...最大得1M.
要準就真係需要買上百粒番去慢慢配對...

---

作者: jwong852    時間: 2016-3-28 12:00



咁樣做係唔得架 !

精密電阻最大嘅敵人係溫飄, 你搵啱阻值, 第日溫度變咗, 咪又唔準.

---

作者: vtrchan    時間: 2016-3-28 21:40



如果要提升穩定性，當然要用低溫度系數的那種。
但民用級設備，都唔一定下下要用軍用級零件o既。

---

作者: hknightlife    時間: 2016-4-5 18:11

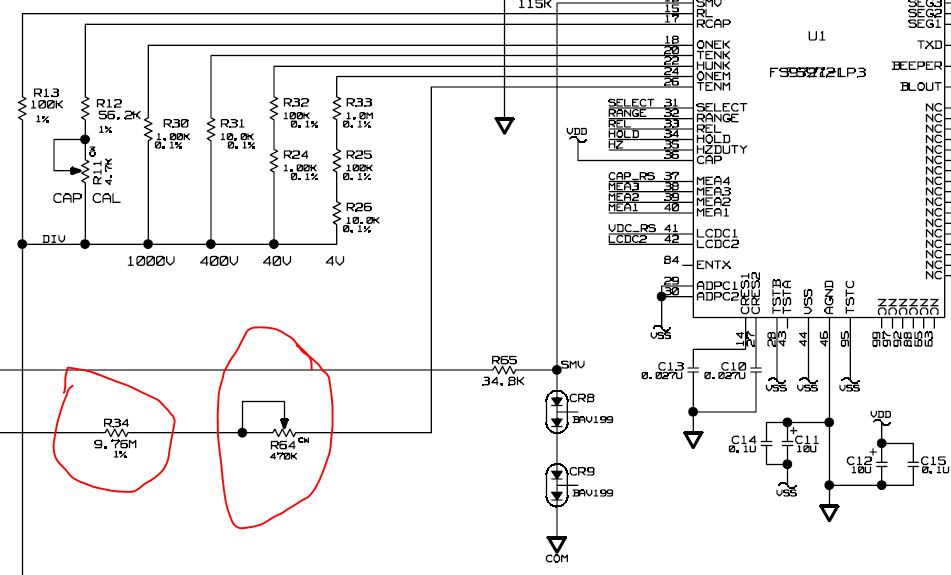

感謝樓主詳盡分享.  不過覺得SANWA CD772設計很古怪, 因為同屬FS9721方案的FLUKE 15B / FLUKE 17B, 那個起關鍵作用的10M分壓電阻是有獨立的電位器(見FLUKE 17B電路圖的R64)做阻值微調的.  若果調校SANWA CD772要成粒剷起更換, 這個設計非常老殘.

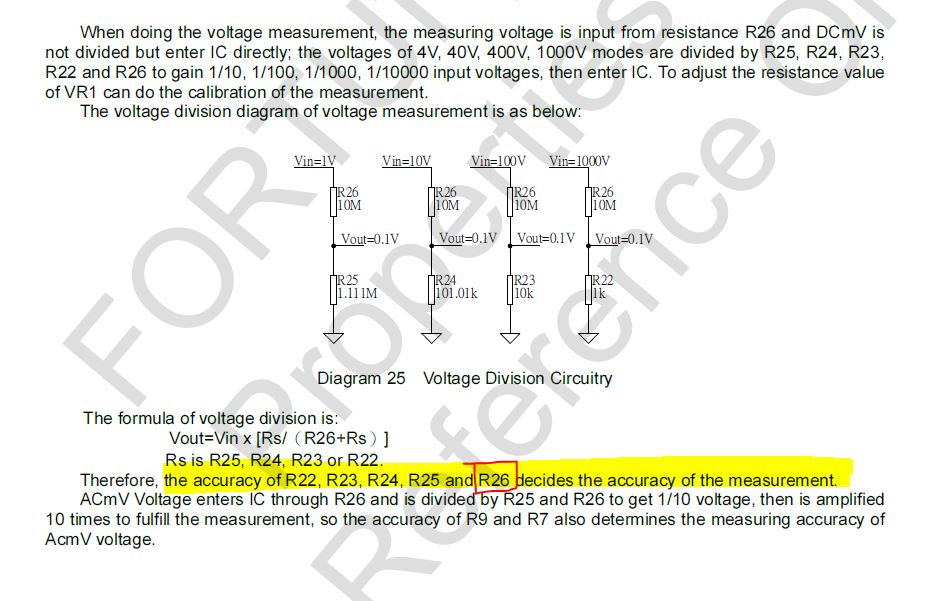

因為那只10M是影響所有檔位的, 所以FLUKE 17B的校準程序是先處理10M電阻的. 原因可參考FS9721 datasheet.
FS9721 datasheet中的R26 (10M電阻) 即是FLUKE 17B的R34 + R64.

By the way, 這款4000 counts DMM, 估計對溫飄要求不高, 特別是工作環境是一般室內地方.  關鍵是沒提供一個合理的調整方法, 這實在很老殘.



圖片附件: FLUKE 17B.JPG (2016-4-5 18:06, 87.65 KB) / 下載次數 211
https://www.hkepc.com/forum/attachment.php?aid=1879074&k=c6e203c67139a89352eb7daeeecf399b&t=1781386453&sid=a7lLFyC6QO



圖片附件: FS9721.JPG (2016-4-5 18:06, 106.44 KB) / 下載次數 141
https://www.hkepc.com/forum/attachment.php?aid=1879075&k=80fc4fd2a452c309a7010c81b4f32204&t=1781386453&sid=a7lLFyC6QO

---

作者: hknightlife    時間: 2016-4-5 18:17

http://bbs.38hot.net/thread-32371-1-1.html

FS9721方案的DMM是十分好玩的, 首先資料多又詳盡, 而且芯片在TAOBAO大量供應價格便宜, 再者可自已加背光開關(SANWA CD772已有, 但FLUKE 17B沒), 及加RS232 讀出數據.

另外, FS9721可換晶振改機, 提高測量速度, 但又不用重新校準. 我改了, 真的快了, 不過電容檔會變.

---

作者: kamcm    時間: 2016-4-6 00:45




直接加藍芽 , 搵埋其他牌子現成用緊呢粒IC 的連機SOFTWARE...
就又多部無線datalogger可以直接用了
Btw, 我已經幫我D FLUKE 187 189 加哂藍芽... 改裝成無線datalogger了 ...

---

作者: kammoo    時間: 2016-4-6 09:55



ching, 就只有國產的fluke 才會用其它厰的芯片,
這種分離式電阻网絡可以方便調較，成本輕,但不可靠。
而且各檔的分壓是很難會準確的。

任何一款美產的fluke,即使是如16, 7x，都一定有專用的resistor network,
調準就只用調Vref 給MCU 參考，一調準後就所有檔位都會正確.
基本的9.996M 電阻及x10,x100..的分壓電阻都在同一片精準，低溫飄的陶瓷電阻上，
我相信這片電阻成本不輕的， 絕對對得起价錢。
所以我話國產fluke, 根本唔值得玩。

---

作者: hknightlife    時間: 2016-4-6 16:48

師兄說得沒錯, FLUKE 17B/15B 不是FLUKE純正血統. 不單止直接用台灣富晶的方案(不用自家CUSTOM IC / MSP430), 而且沒有用陶瓷片狀網絡電阻, 亦沒有用到HRC 防爆FUSE.

FLUKE 17B/15B 本身就是針對中國市場而設, 原則上中國以外地區沒有售賣.

---

作者: hknightlife    時間: 2016-4-6 17:34

最後, 還是想不通SANWA CD772 不像 FLUKE 17B有POT位調校那個關鍵的10M分壓電阻, 而只有POT位調Vref.  是否SANWA沒有意識到CD772 的分壓電阻那麼差?

---

作者: kammoo    時間: 2016-4-6 20:03



串個微調上去好簡單的.
不過就算俾你今曰較準好,但明天卻又變了.
呢個cd772,定呢個價位,就根本就無愈預你去調.
基本野,唔好要求高啦!整下led,電筒仔夠用了.
幾舊水,我覺得執部二手fluke 16,又或者2x, 7x. 又或者大磚頭,好用得多.可靠得多.

---

作者: funghome    時間: 2016-5-12 14:26

我都有隻SANWA CD772
一樣有如樣問題

---

作者: jwong852    時間: 2020-11-1 11:49

符碌錶就係貴在佢自家的低温飄分壓電阻
