作者: kaxman 時間: 2016-12-22 00:04 標題: 想問吓係用乜嘢原理
本帖最後由 kaxman 於 2016-12-22 00:05 編輯
話說好耐之前中五讀職業先修學校，係仲有會考既時代（1988年），電子科會考 project 其中一題係制作「顏色鑑別器」，因為當時唔識整所以㨂左另一個題目。而家諗返想知是什麼原理，可以用什麼零件去感應丶辨別啲顏色，有冇師兄知道呢？
話說係果嗰時代，身為一個普通嘅中學生可以做到呢啲制作嗎？
作者: stanleymm 時間: 2016-12-22 00:17
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 燕飛 時間: 2016-12-22 00:44
本帖最後由 燕飛 於 2016-12-22 00:48 編輯
Here
另一個簡單d既方法應該係用 light filter + photodiode
via HKEPC Reader for Android
作者: uvvvvw 時間: 2016-12-22 00:55
https://world.tmall.com/item/421 ... .7700714.0.0.j09dRR
作者: kaxman 時間: 2016-12-22 03:15
回覆 2# stanleymm
咪括注 1988 年囉！
作者: kaxman 時間: 2016-12-22 03:24
回覆 4# uvvvvw
呢啲零件而家就話易買，當時邊有？就算有都唔係俾民用啦我估！
作者: stanleymm 時間: 2016-12-22 09:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ckshum 時間: 2016-12-22 09:32
那些年嘅做法都係光敏電阻加三色玻璃紙，用opamp做comparator，之後用cmos砌個3-to-8 decoder*，出返8粒LED顯示，咁就交project啦！中五程度分到七隻色同黑色已經好勁架喇！(*雖然一粒4051都做到decode，但交project梗係要show吓點用discrete logic gate砌啦！)
作者: rutellor 時間: 2016-12-22 10:47
現代用光敏二極管電流轉電壓放大器
作者: raywan 時間: 2016-12-23 00:17
其實最簡單先係用分光器分光,之後再用photodiode去測光
用prism/CD已經可以好簡單去分光,之後度好位放3粒photodiode去測RGB,之後用PNP放大電流去不同顏色LED(RGB),已經可以收工去食tea
作者: msc 時間: 2016-12-24 11:24

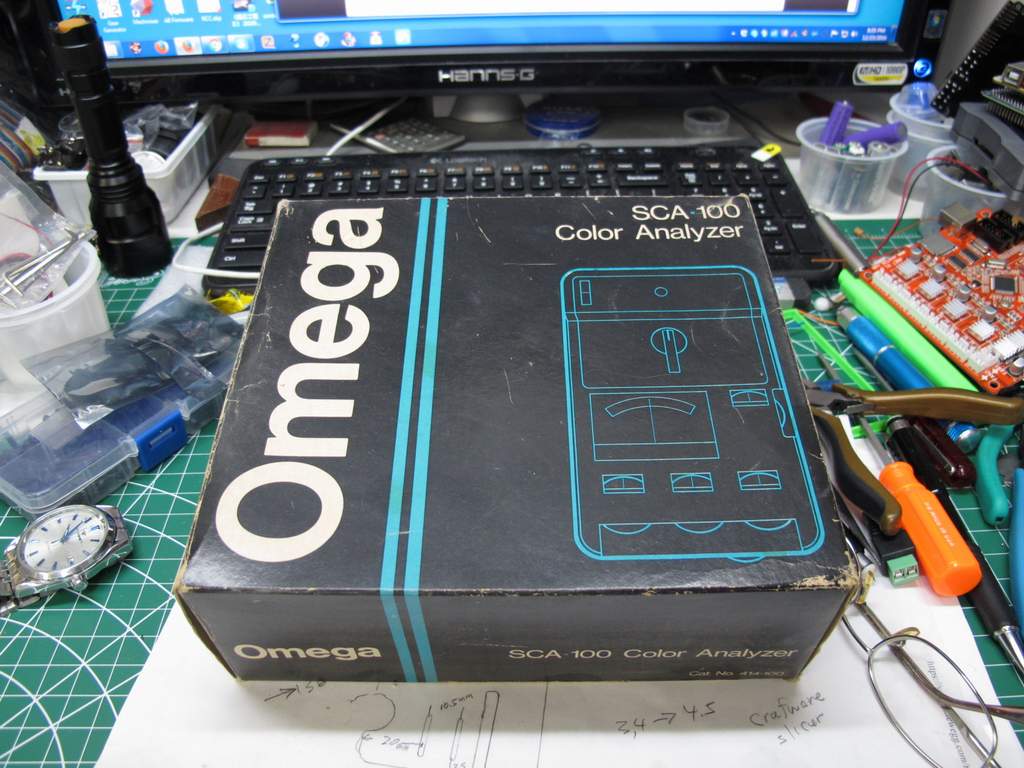

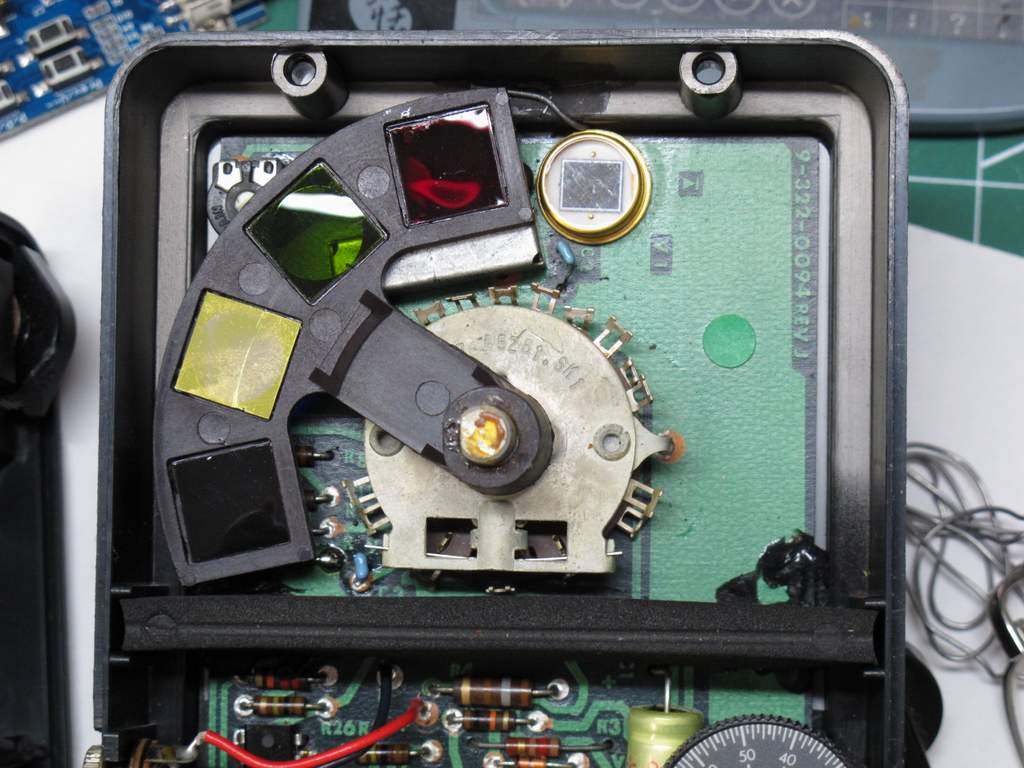

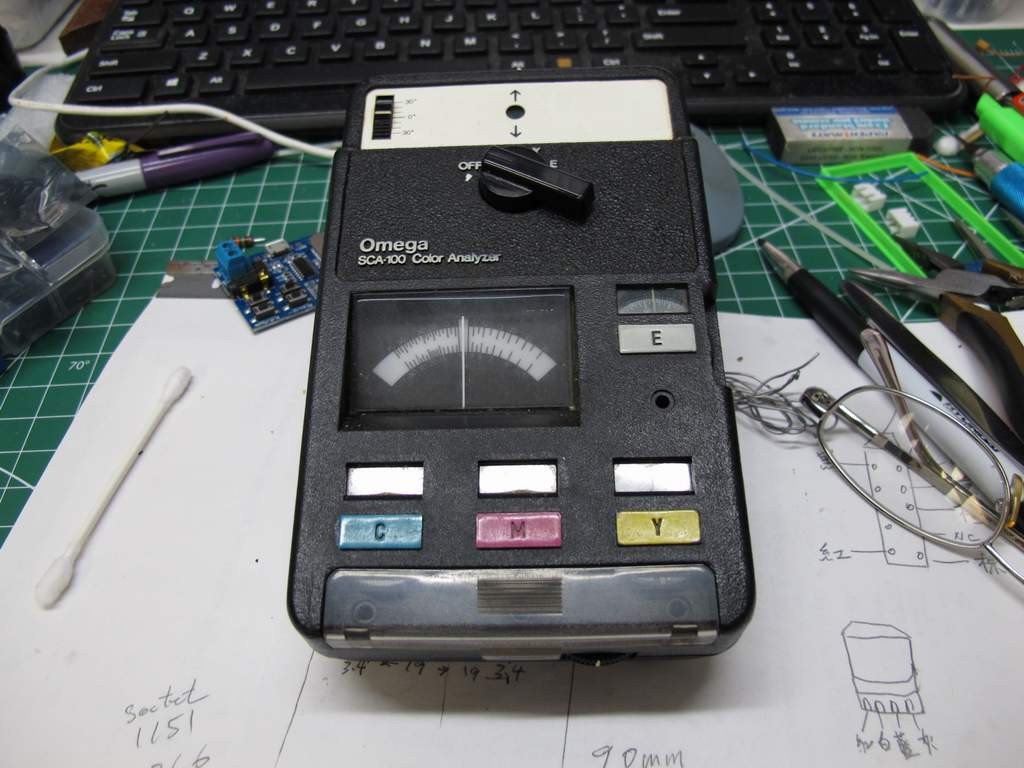

四十年前買過一架彩色沖曬用顏色分析器作為調整放大機的混色頭用, 原理應該同上面幾位講既一樣用三補色濾光片再加光敏電阻測出光既三種顏色份量, 下面為將顏色分析器折開圖片.
圖片附件: SCA-100 a.JPG (2016-12-24 11:24, 107.46 KB) / 下載次數 22https://www.hkepc.com/forum/attachment.php?aid=1948290&k=978eb51354b5d003993f81aae5a1fc55&t=1781215742&sid=19kDdz07MOi
圖片附件: SCA-100 b.JPG (2016-12-24 11:24, 84.8 KB) / 下載次數 23https://www.hkepc.com/forum/attachment.php?aid=1948291&k=071e2782c86764819a7dc9372225f537&t=1781215742&sid=19kDdz07MOi
圖片附件: SCA-100 c.JPG (2016-12-24 11:24, 96.07 KB) / 下載次數 27https://www.hkepc.com/forum/attachment.php?aid=1948292&k=02903f71c997c960789002d5515d995c&t=1781215742&sid=19kDdz07MOi
作者: YES_MAN 時間: 2016-12-24 12:13
現在DIY就梗係拆光碟機,
光頭入面片分光片(diffraction grating),
放張白紙係後面,
個光譜出晒來.
作者: kaxman 時間: 2016-12-26 00:11
回覆 12# YES_MAN
如果 1988 年就有光碟機就好啦XD
