作者: Offer 時間: 2017-1-2 21:37 標題: 齊齊做個電子Project ( Four Quadrant Power Supply)
本帖最後由 Offer 於 2017-2-21 21:56 編輯
暫滅組員意見如下
Spec:
Four Quadrant
Four wire
>= 100W each
>= 30V each
>= 3A each
>= 16bit readout resolution
Isolated
34401 form factor
Color Display
簡單講而家部機個結構, 有3片PCB
1. LT1970A Amp+DAC+ADC做core, 食+-36V, GND, SPI Signal
2. +-36 Rail Regulator Amp + STM32F0做control, 出入 SPI Signal
3. STM32F7做 UI, Touch LCD, LAN, USB, etc. 出SPI Signal比 STM32F0

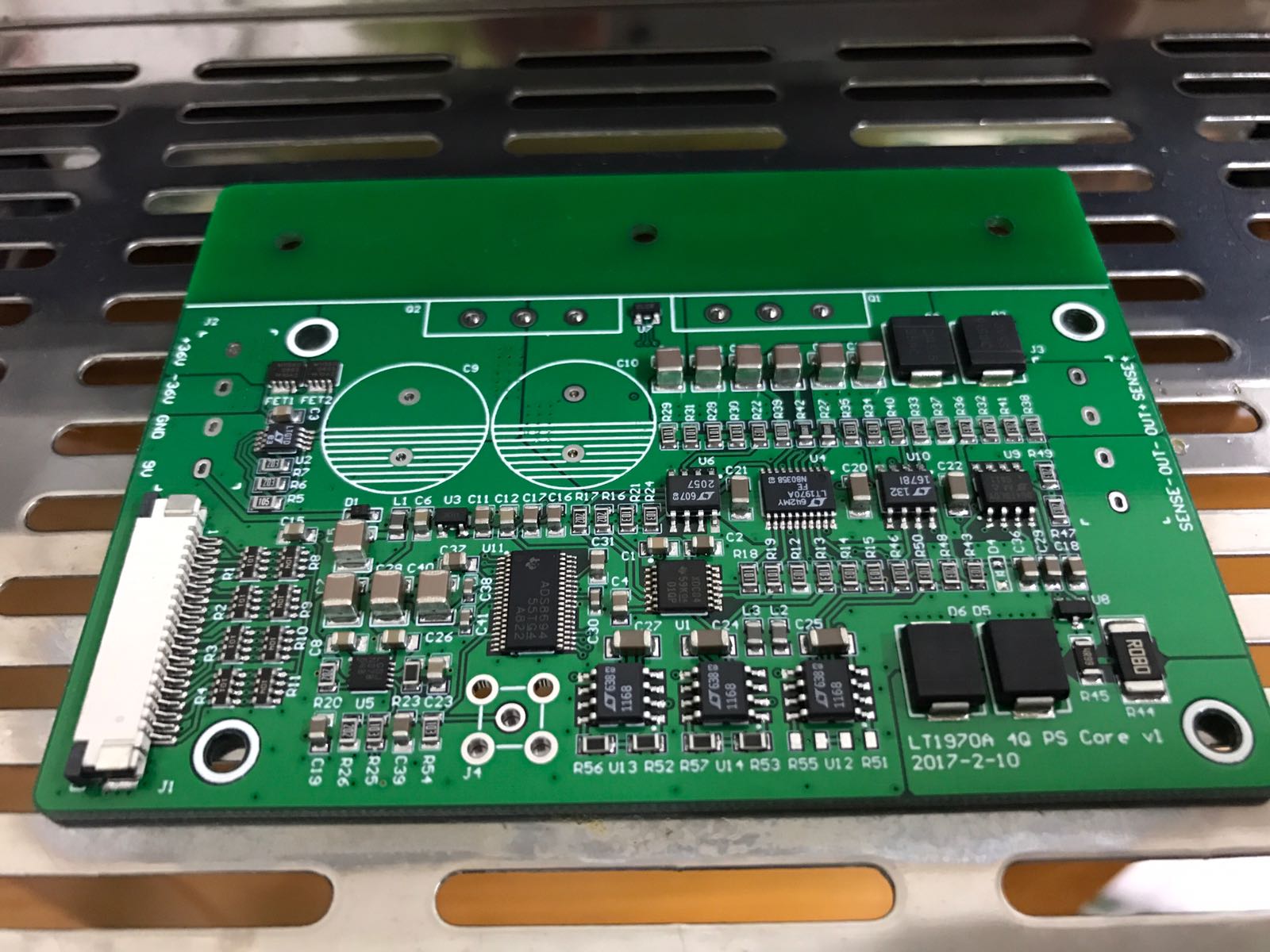

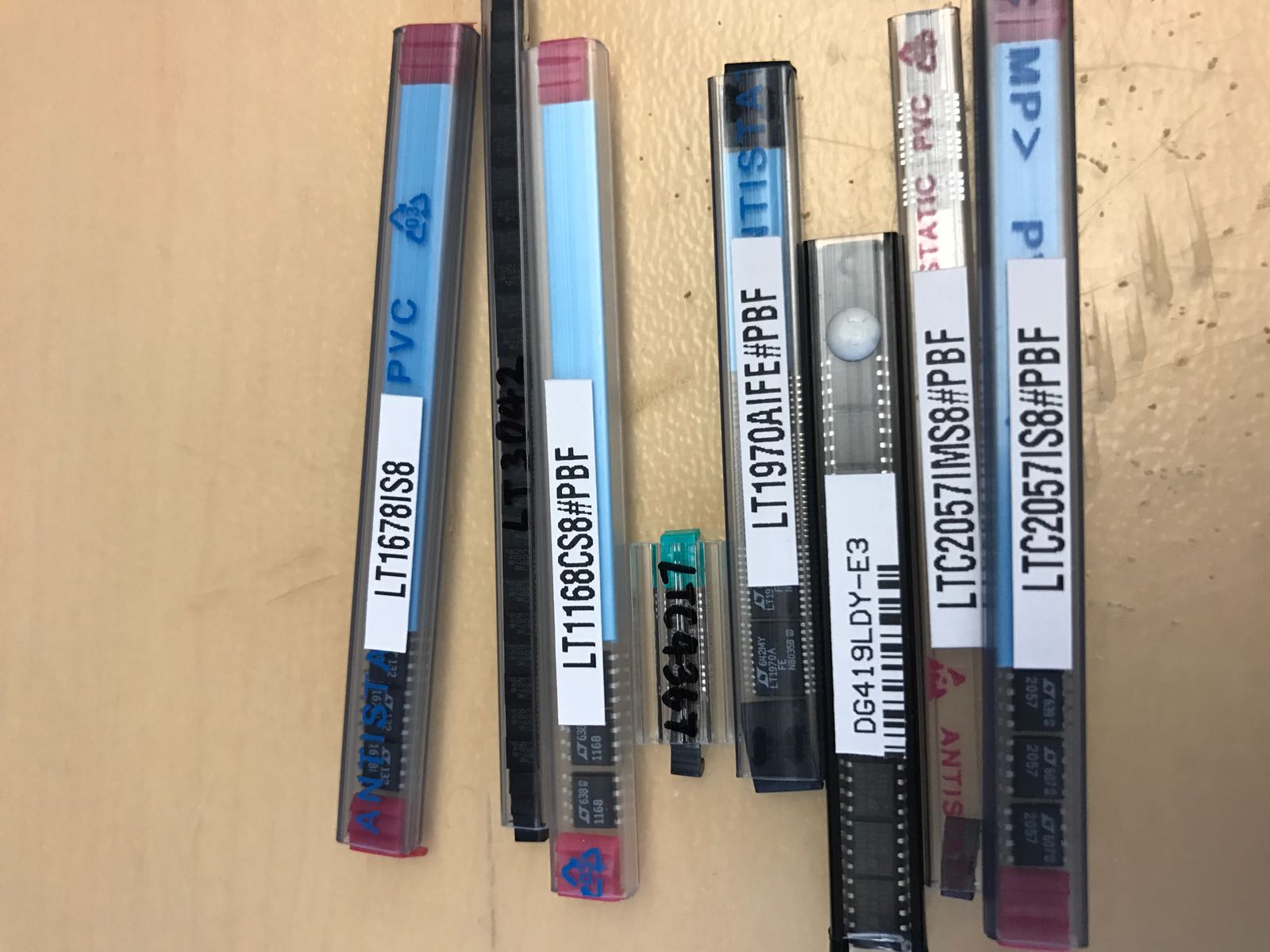

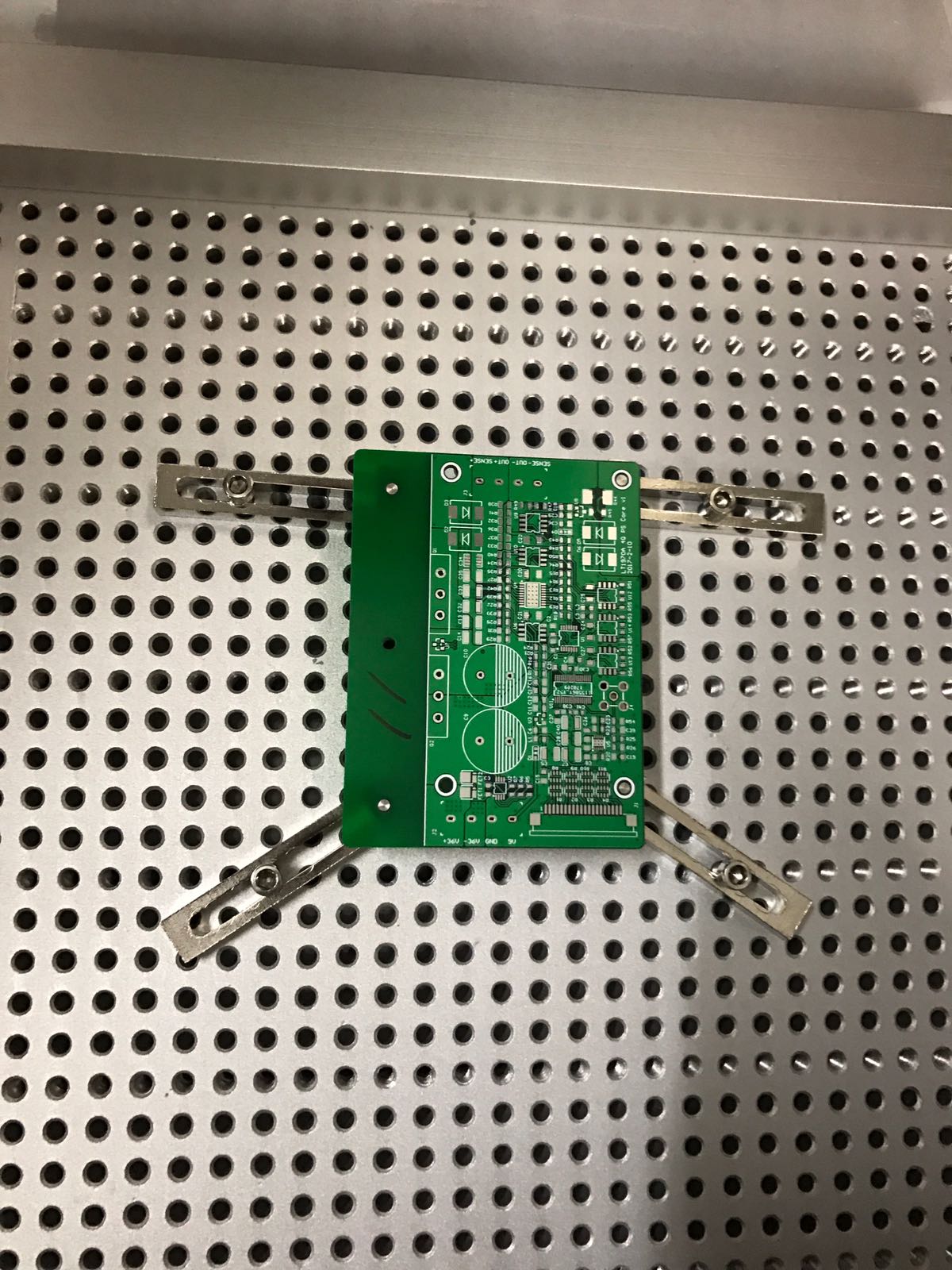

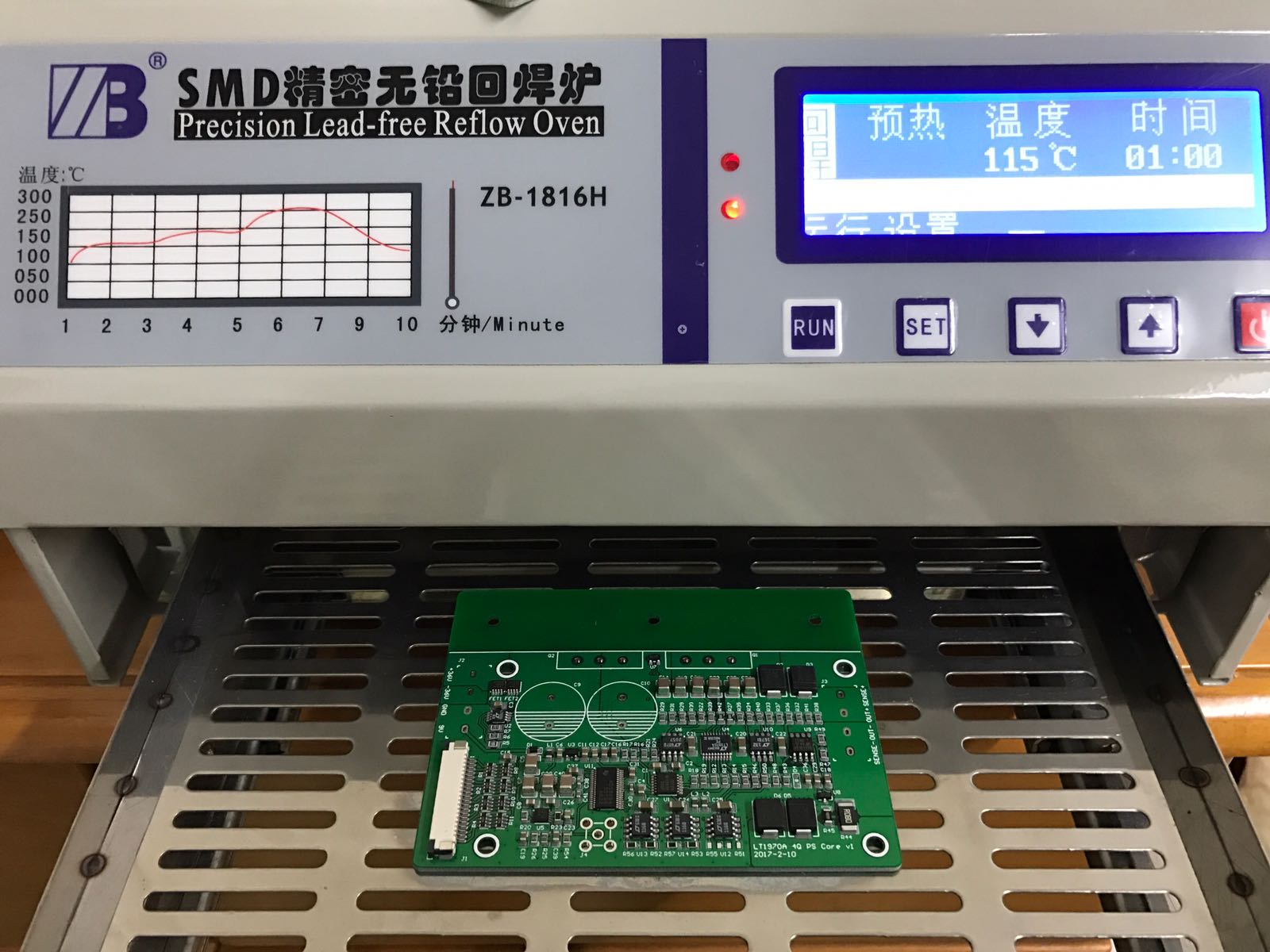

12-2-2017

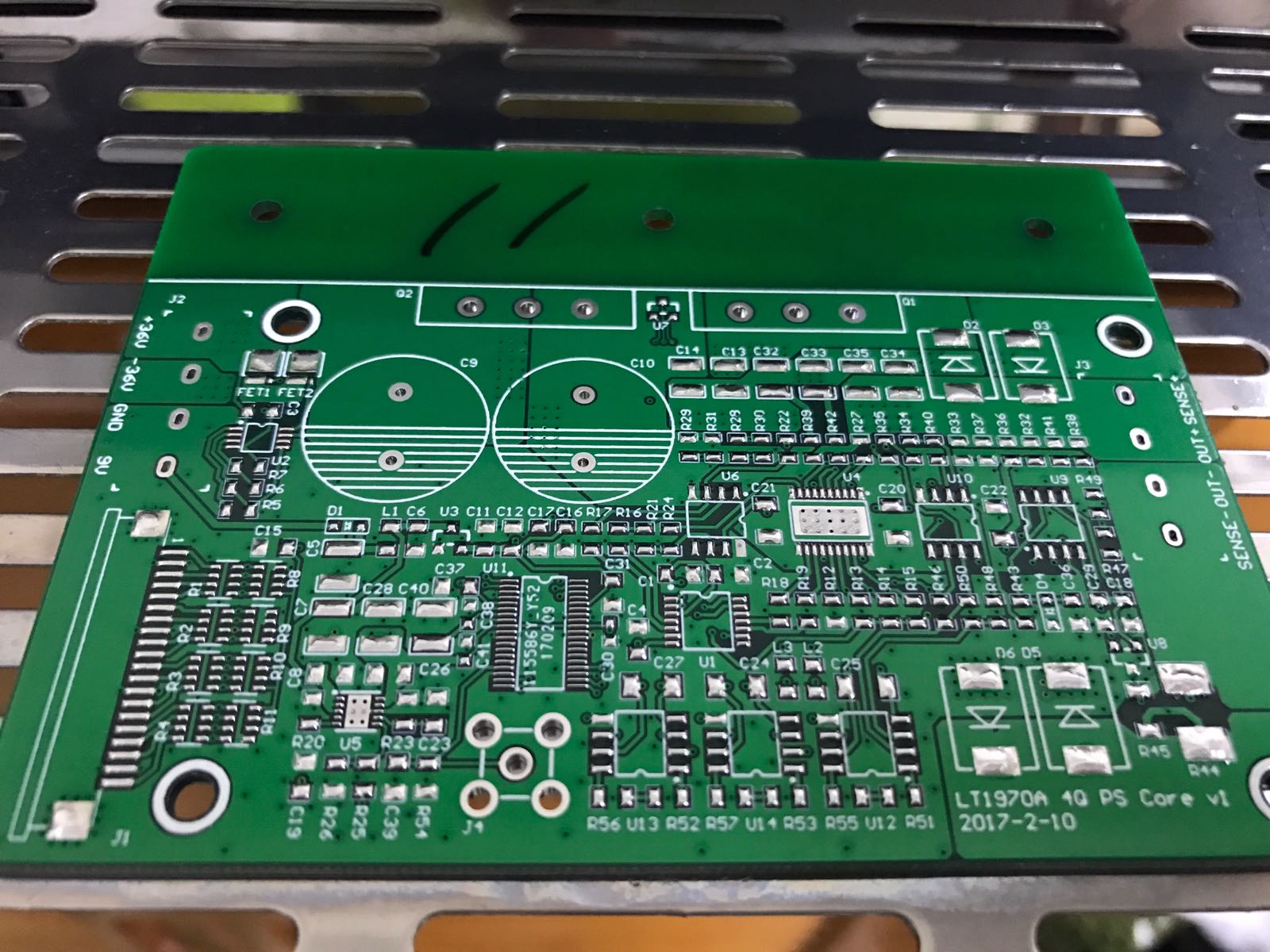

圖片附件: IMG-20170212-WA0024.jpg (2017-2-12 21:15, 155.12 KB) / 下載次數 76https://www.hkepc.com/forum/attachment.php?aid=1959689&k=f61df2b0043213dab830f8d8b7cd0103&t=1780844138&sid=1NGtJv0MIF

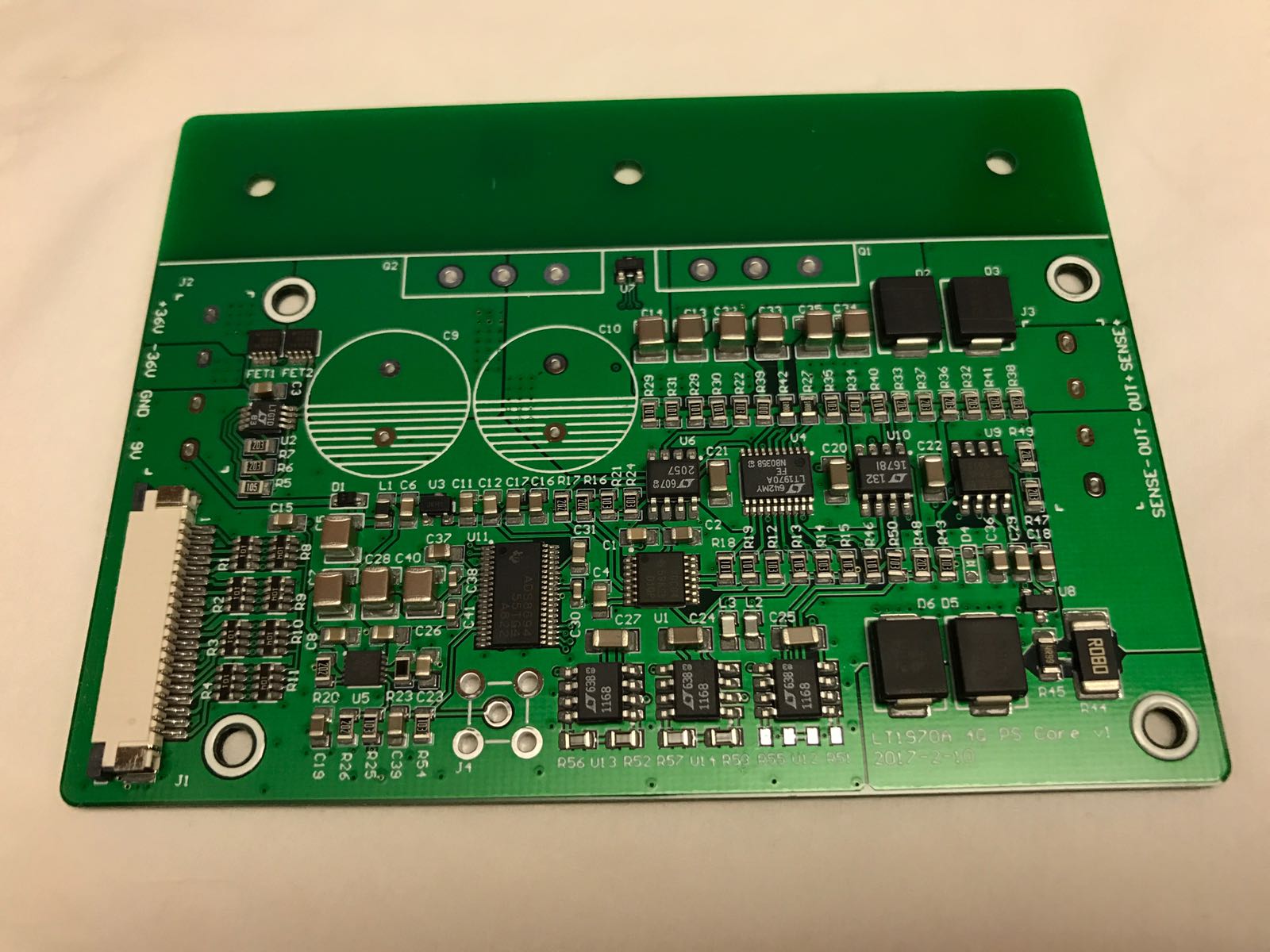

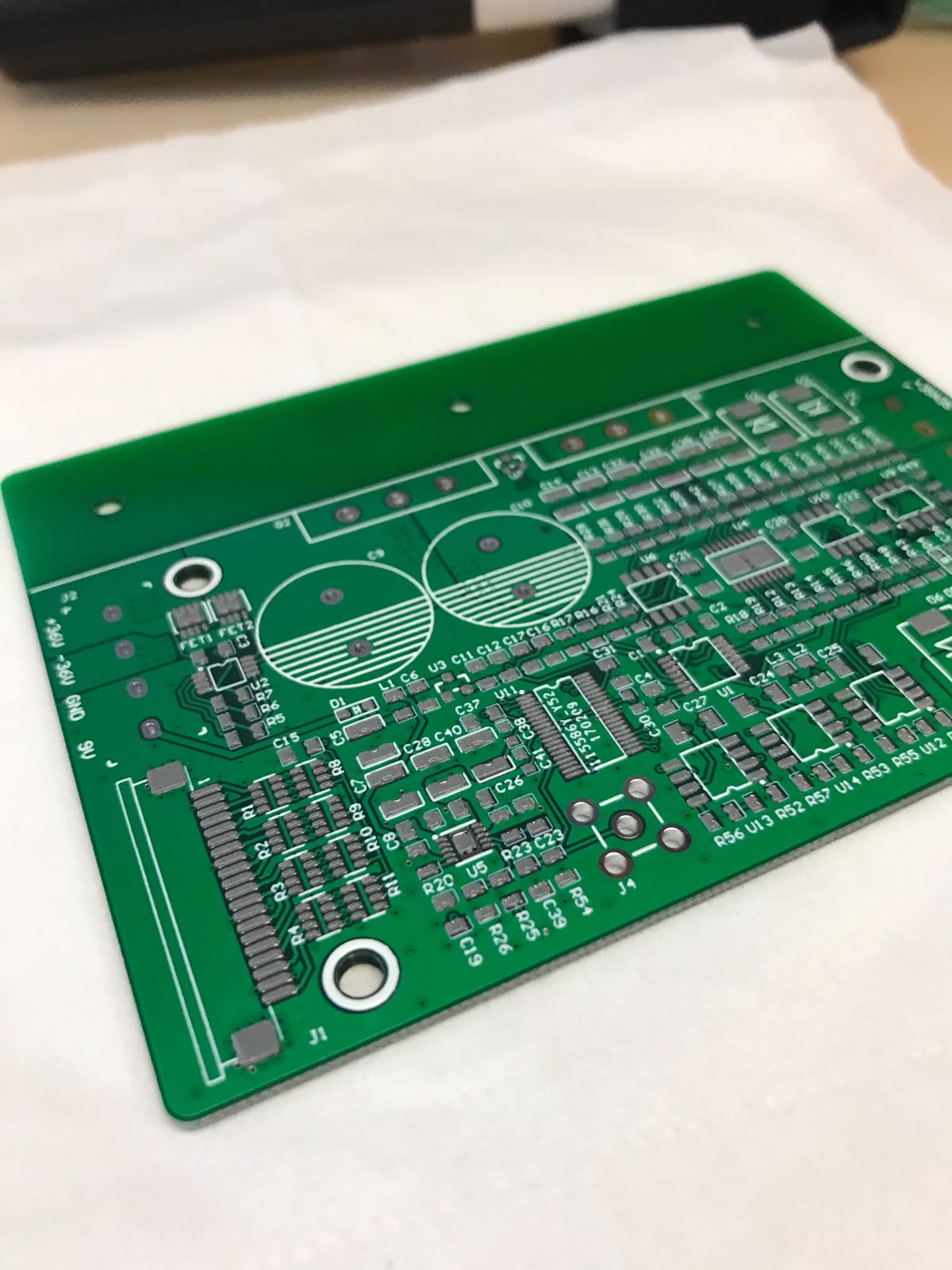

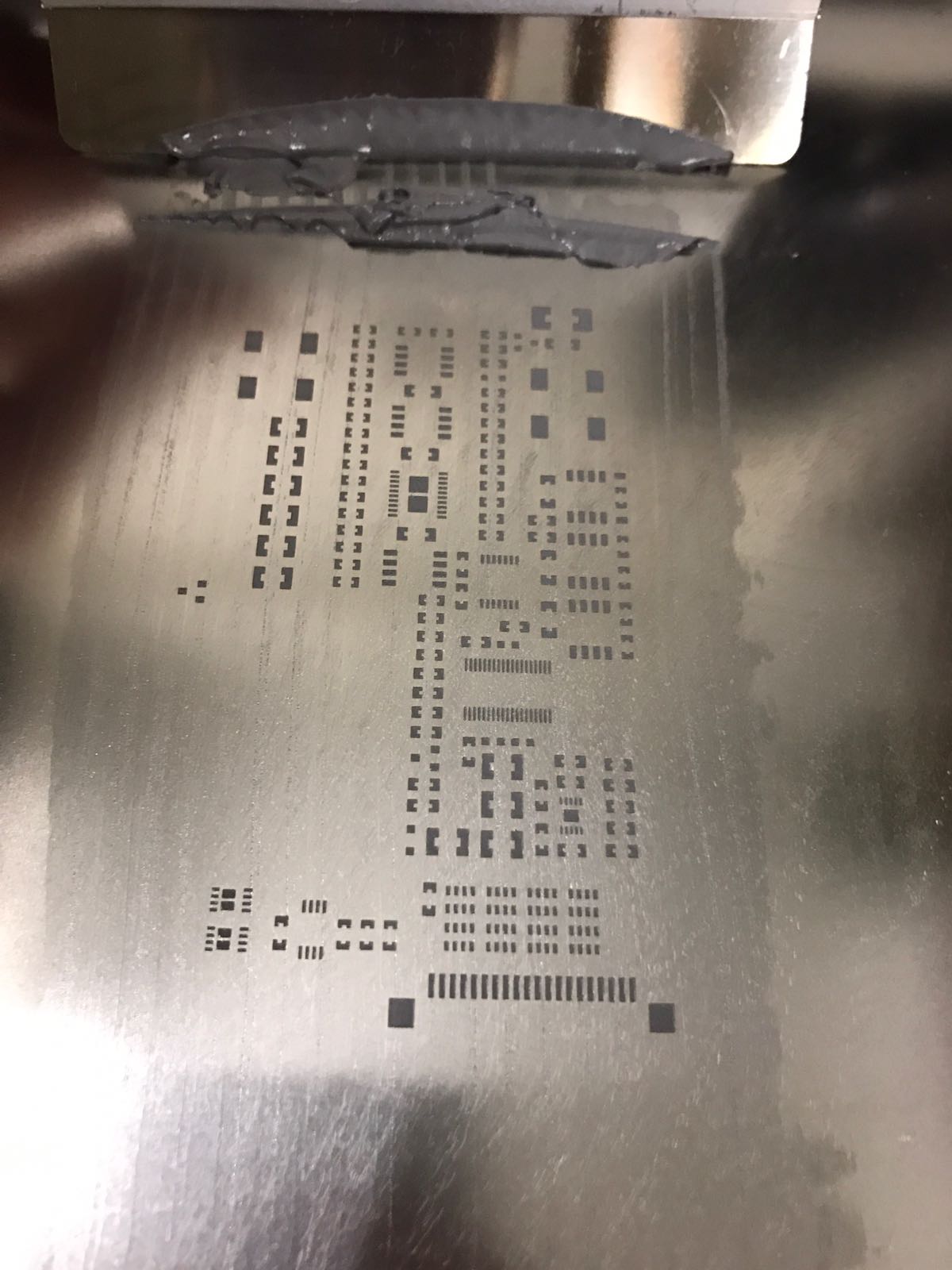

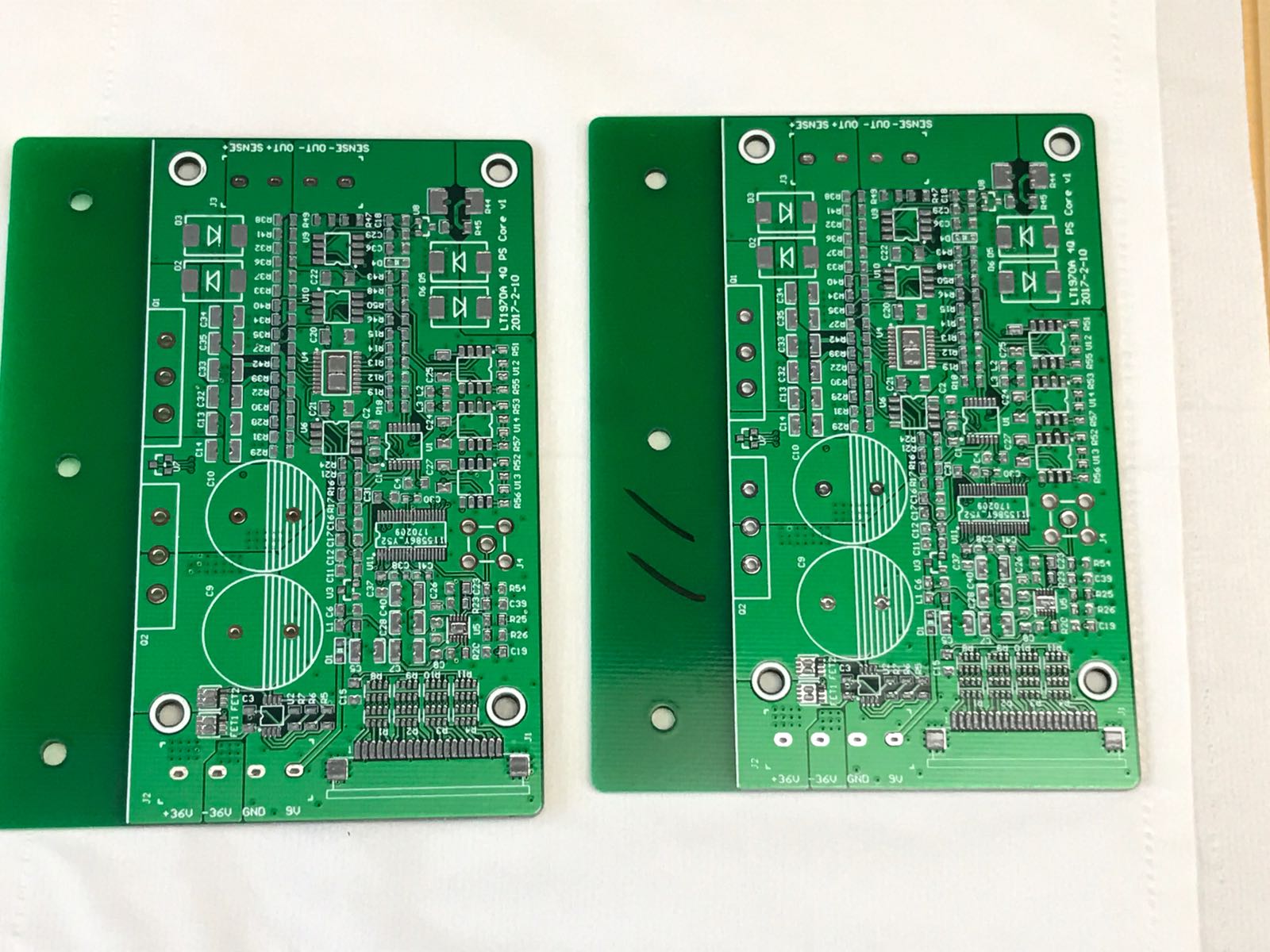

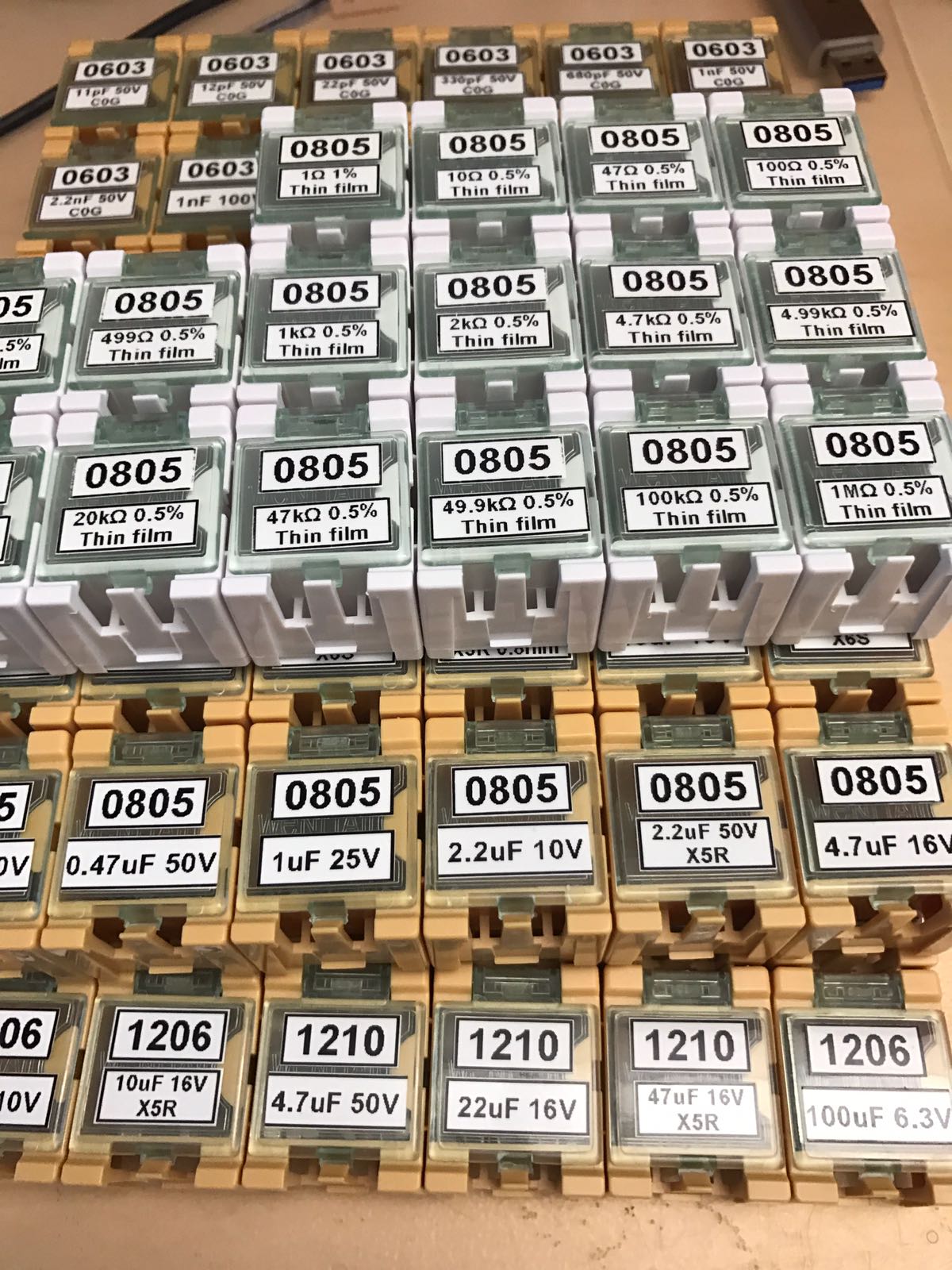

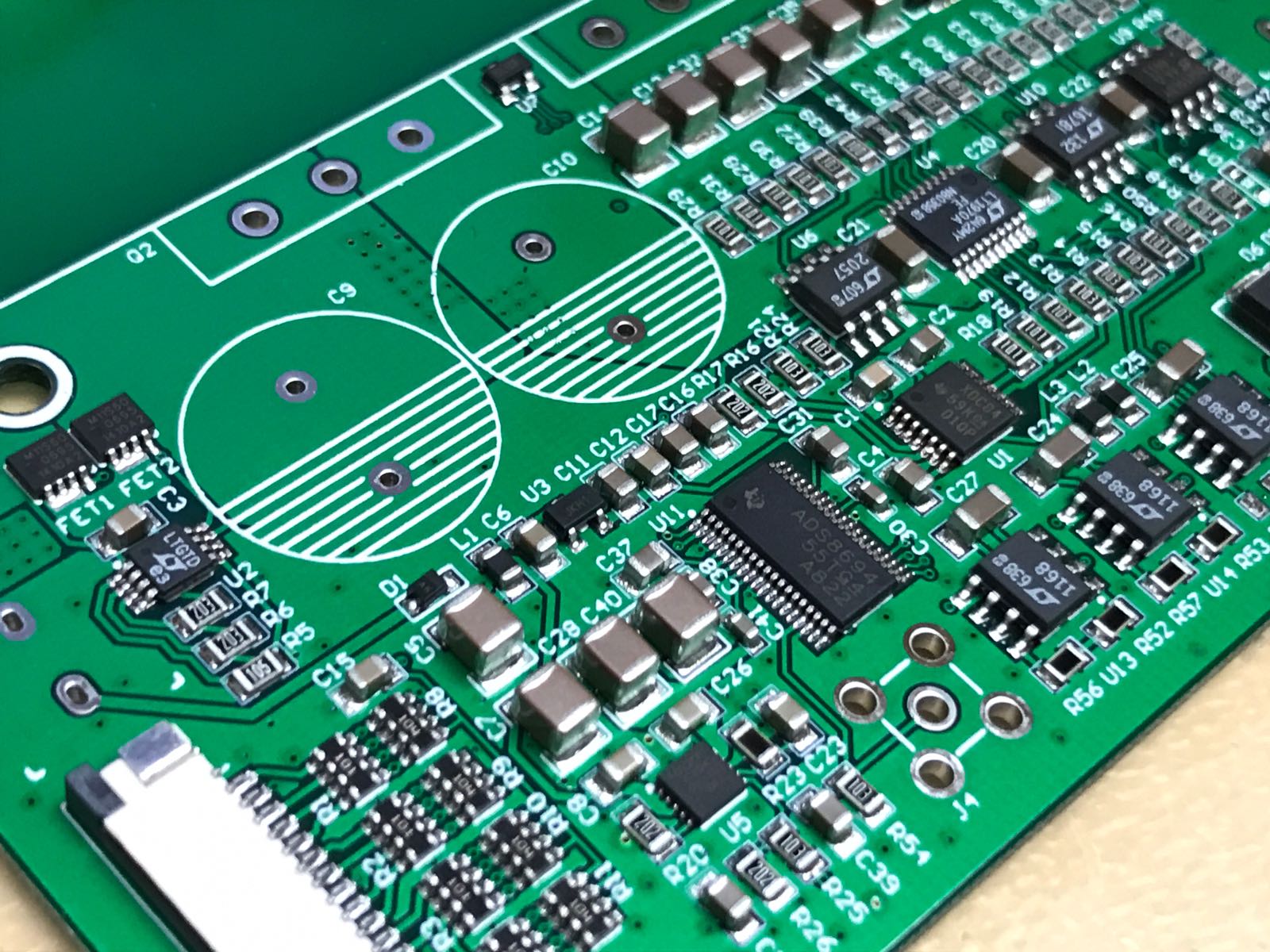

圖片附件: IMG-20170221-WA0010.jpg (2017-2-21 21:53, 286.88 KB) / 下載次數 78https://www.hkepc.com/forum/attachment.php?aid=1962000&k=ef2c9d3d8297f0bf59ac3617f1794637&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0011.jpg (2017-2-21 21:53, 117.38 KB) / 下載次數 69https://www.hkepc.com/forum/attachment.php?aid=1962001&k=f2b21ccd891b49da66db89ce0e9f0270&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0012.jpg (2017-2-21 21:53, 158.99 KB) / 下載次數 67https://www.hkepc.com/forum/attachment.php?aid=1962002&k=6415cb00d3d46e6e7baa52859e9a145b&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0014.jpg (2017-2-21 21:53, 172.68 KB) / 下載次數 71https://www.hkepc.com/forum/attachment.php?aid=1962003&k=3c96fe2a324bb64b9e4e86b7fe4af3af&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0015.jpg (2017-2-21 21:53, 221.82 KB) / 下載次數 70https://www.hkepc.com/forum/attachment.php?aid=1962004&k=5b699305e44dc5516d81a940bd56df8b&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0016.jpg (2017-2-21 21:53, 330.25 KB) / 下載次數 69https://www.hkepc.com/forum/attachment.php?aid=1962005&k=689b7cfb44a1834984846343cb6f46aa&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0017.jpg (2017-2-21 21:53, 328.71 KB) / 下載次數 70https://www.hkepc.com/forum/attachment.php?aid=1962006&k=3834bd4c5d75c83903bc31a840232015&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0018.jpg (2017-2-21 21:53, 240.26 KB) / 下載次數 72https://www.hkepc.com/forum/attachment.php?aid=1962007&k=96e57a2ac25c1938792621fe63f6f612&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0019.jpg (2017-2-21 21:53, 197.67 KB) / 下載次數 71https://www.hkepc.com/forum/attachment.php?aid=1962008&k=a0f33dad6675ee5b92c2164b0ebfa9b2&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0020.jpg (2017-2-21 21:53, 266.87 KB) / 下載次數 70https://www.hkepc.com/forum/attachment.php?aid=1962009&k=7e65d83142a51130e4ded83cdd3f9b20&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0021.jpg (2017-2-21 21:53, 183.08 KB) / 下載次數 73https://www.hkepc.com/forum/attachment.php?aid=1962010&k=eebd8a1b277a9b95dc651e087afa09b8&t=1780844138&sid=1NGtJv0MIF
圖片附件: IMG-20170221-WA0022.jpg (2017-2-21 21:53, 254.45 KB) / 下載次數 67https://www.hkepc.com/forum/attachment.php?aid=1962011&k=d533b0351439377304c35917c92dc6d6&t=1780844138&sid=1NGtJv0MIF
作者: funfunhk 時間: 2017-1-2 23:34
似這級別的?
http://bbs.38hot.net/forum.php?mod=viewthread&tid=114892
https://item.taobao.com/item.htm?id=43772234545
作者: lau1900 時間: 2017-1-3 07:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Offer 時間: 2017-1-4 20:50

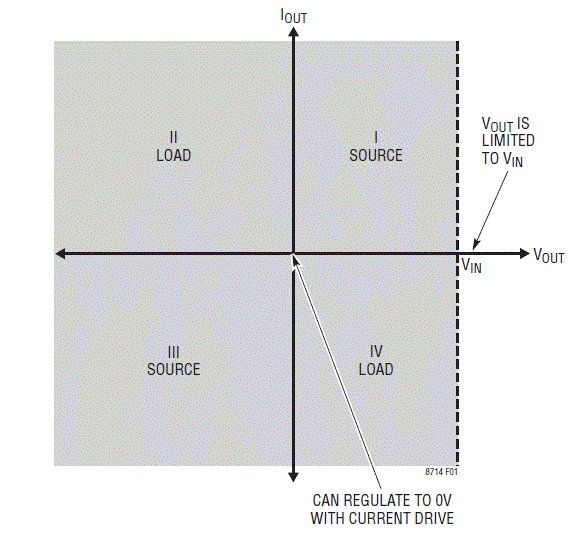

FOUR QUADRANT OVERVIEW
Four quadrant operation means that a device can operate as a power source and as a load irrespective of the voltage polarity.
圖片附件: 擷取.GIF (2017-1-4 20:50, 44.72 KB) / 下載次數 64https://www.hkepc.com/forum/attachment.php?aid=1951209&k=d6c6a2ccf4e6f32d1e90615edbc58afd&t=1780844138&sid=1NGtJv0MIF
作者: raymondchan338 時間: 2017-1-5 12:41
Budget?
作者: rutellor 時間: 2017-1-6 21:28
有咩用?像限顯示原理只見network analyzer用
作者: 5236987410 時間: 2017-1-7 17:34
34401 form factor即係幾大?
>= 100W each 做loading時cooling會唔會有難度?
留名學野
作者: rhino 時間: 2017-1-10 09:24
暫滅組員意見如下
Spec:
Four Quadrant
Four wire
>= 100W each
>= 30V each
>= 3A each
>= 16bit readout ...
Offer 發表於 2017-1-2 21:37
係linear 定switching power supply?
作者: Offer 時間: 2017-1-26 07:10
Budget?
raymondchan338 發表於 2017-1-5 12:41
仍然在设计中未計好
作者: Offer 時間: 2017-1-26 07:12
回覆 6# rutellor
簡單来说是正負電源及ELOAD
作者: Offer 時間: 2017-1-26 07:14
34401 form factor即係幾大?
>= 100W each 做loading時cooling會唔會有難度?
留名學野
5236987410 發表於 2017-1-7 17:34
Google 34401 Form factor
http://www.keysight.com/upload/c ... 4401-90013-mla2.pdf
的確要頂過百火有難度
作者: diydevil 時間: 2017-1-30 17:17
淨係個linear e-load 用强制風冷。咁size已經有難度。除非外置水冷。
作者: skybread 時間: 2017-2-3 00:12
做組員有咩條件
作者: Offer 時間: 2017-2-3 07:13
做組員有咩條件
skybread 發表於 2017-2-3 00:12
有興趣嗎？雖然開始左但仍然可以收多一兩位幫手寫MCU的隊友，主要是STM32F7，PM我便可加入
作者: carlchanhm 時間: 2017-2-3 08:41
做組員有咩條件
skybread 發表於 2017-2-3 00:12
me too x2
作者: 燕飛 時間: 2017-2-3 10:04
回復 15 #carlchanhm
要人幫手協助寫 STM32F7 詳情請 PM offer大大
作者: unixman 時間: 2017-2-3 13:18
有興趣嗎？雖然開始左但仍然可以收多一兩位幫手寫MCU的隊友，主要是STM32F7，PM我便可加入 ...
Offer 發表於 2017-2-3 07:13
STM32F7要控制乜嘢, 可以巨體說吓嗎? 要幾耐製作?
作者: meguro_ 時間: 2017-2-3 13:23
有興趣嗎？雖然開始左但仍然可以收多一兩位幫手寫MCU的隊友，主要是STM32F7，PM我便可加入 ...
Offer 發表於 2017-2-3 07:13
面板外殼設計可以搵我幫手呀
作者: Offer 時間: 2017-2-3 13:49
STM32F7要控制乜嘢, 可以巨體說吓嗎? 要幾耐製作?
unixman 發表於 2017-2-3 13:18
电容屏UI,SPI,ADC,DAC,UART,i2c
作者: unixman 時間: 2017-2-3 18:01
电容屏UI,SPI,ADC,DAC,UART,i2c
Offer 發表於 2017-2-3 13:49
這些裝置可以用STM32F1就得, 沒有DSP運算, 用F7會令成本增加, programs要幾耐要完成? 用乜toolchain寫? IAR ,Keil or SW4STM32?
作者: ahuo 時間: 2017-2-3 20:16
本帖最後由 ahuo 於 2017-2-3 20:23 編輯
F7成本高喔,有必要用到咁強?定系有乜新功能??
其實控制d基本外設ge話就算用avr都已經ok了。所以都系主要系睇返個ui同功能需要設計成點
作者: Offer 時間: 2017-2-6 11:19
簡單講而家部機個結構, 有3片PCB
1. LT1970A Amp+DAC+ADC做core, 食+-36V, GND, SPI Signal
2. +-36 Rail Regulator Amp + STM32F0做control, 出入 SPI Signal
3. STM32F7做 UI, Touch LCD, LAN, USB, etc. 出SPI Signal比 STM32F0
作者: Offer 時間: 2017-2-12 21:17
本帖最後由 Offer 於 2017-2-13 00:03 編輯

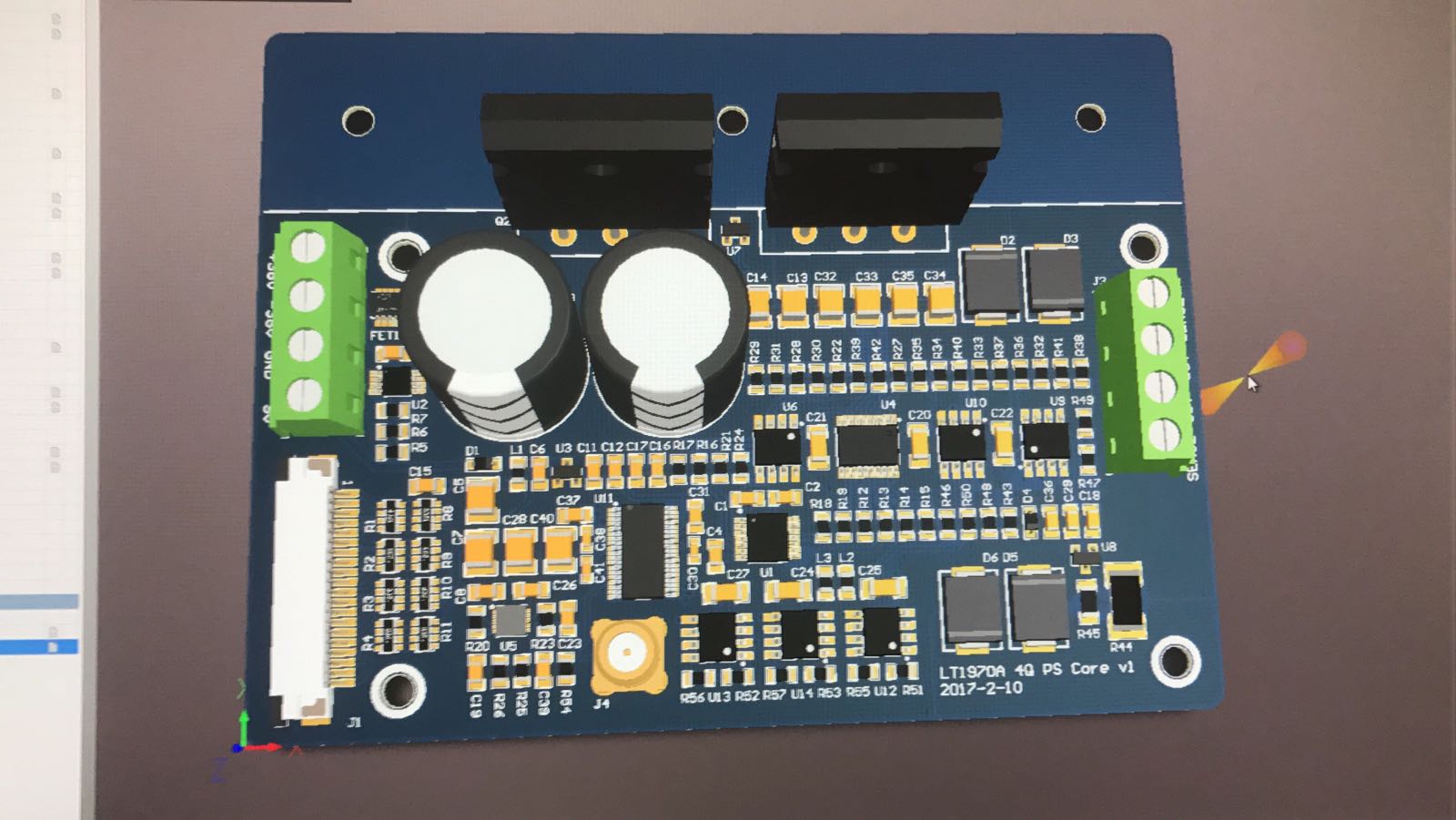

Update一下進度
圖片附件: IMG-20170212-WA0024.jpg (2017-2-12 21:16, 155.12 KB) / 下載次數 47https://www.hkepc.com/forum/attachment.php?aid=1959691&k=34e7be8c8f1f645966c0469753f93477&t=1780844138&sid=1NGtJv0MIF
作者: Offer 時間: 2017-2-21 21:57
Updated
http://www.hkepc.com/forum/viewthread.php?fid=146&tid=2346549
作者: 5236987410 時間: 2017-2-21 23:42
Updated
Offer 發表於 2017-2-21 21:57
有效率!
作者: minki 時間: 2017-2-22 14:45
個LAYOUT好靚
作者: sk2k 時間: 2017-2-27 15:03
塊板好 pro ..
作者: rhino 時間: 2017-2-27 16:35
幾時會量產? 要唔要人做beta tester?
作者: 燕飛 時間: 2017-2-27 16:48
幾時會量產? 要唔要人做beta tester?
rhino 發表於 2017-2-27 16:35
不會量產
作者: rhino 時間: 2017-2-27 17:18
不會量產
燕飛 發表於 2017-2-27 16:48
HKEPC member 可唔可以認購?
作者: 燕飛 時間: 2017-2-27 18:14
回復 30 #rhino
這個問版主 十劃都未有一撇
作者: 5236987410 時間: 2017-4-30 12:49
any update?
作者: unixman 時間: 2017-4-30 19:27
回覆 32# 5236987410
個個都是空閒時先搞這project, 進度緩慢, stm32 programs都搞。
作者: jacky1d01 時間: 2017-4-30 19:38
可惜我對電子一竅不通，但好有興趣
作者: Offer 時間: 2017-5-1 16:51
回復 rhino
這個問版主 十劃都未有一撇
燕飛 發表於 2017-2-27 18:14
有两抬撇了
作者: icefire 時間: 2017-5-8 01:03

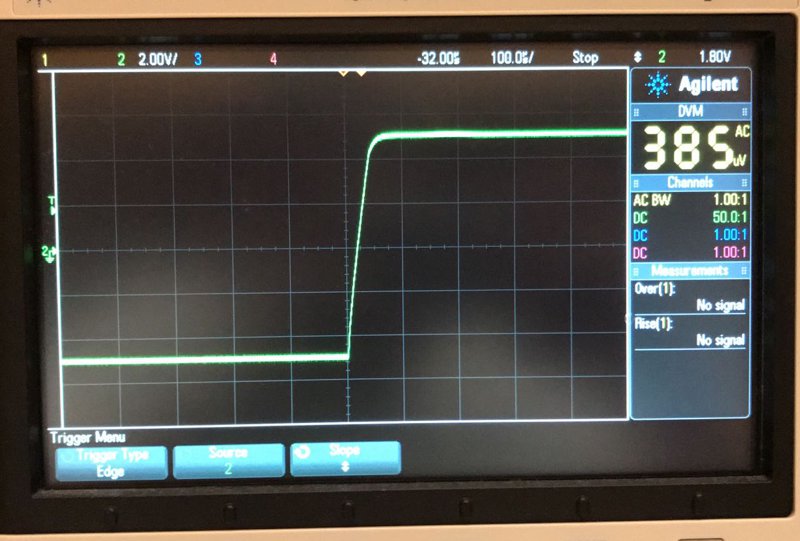

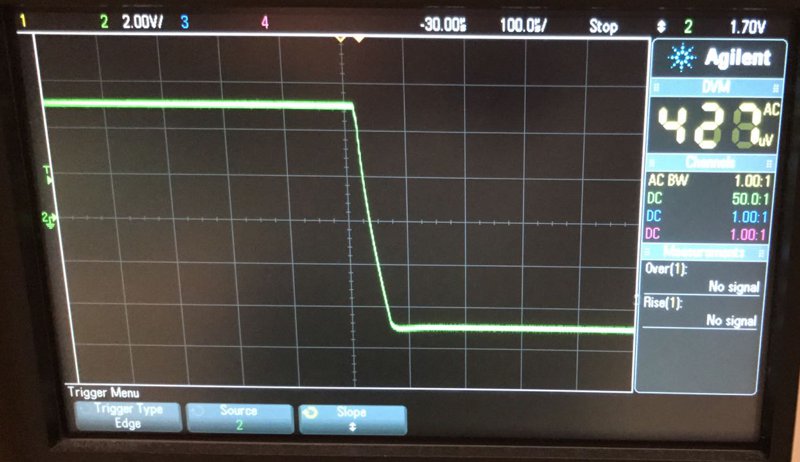

進度更新

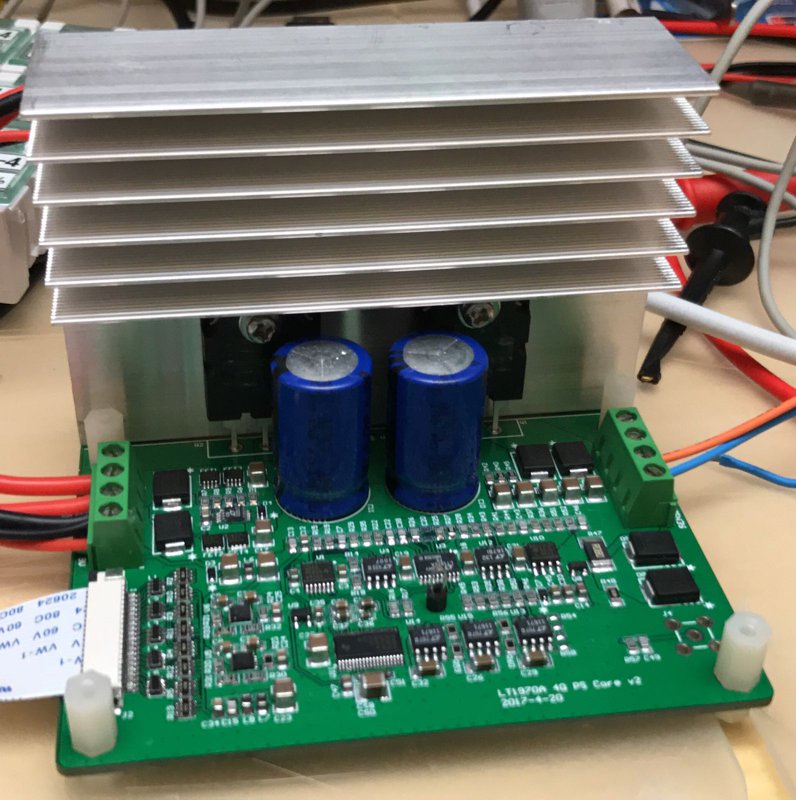

LT1970A ver2完成

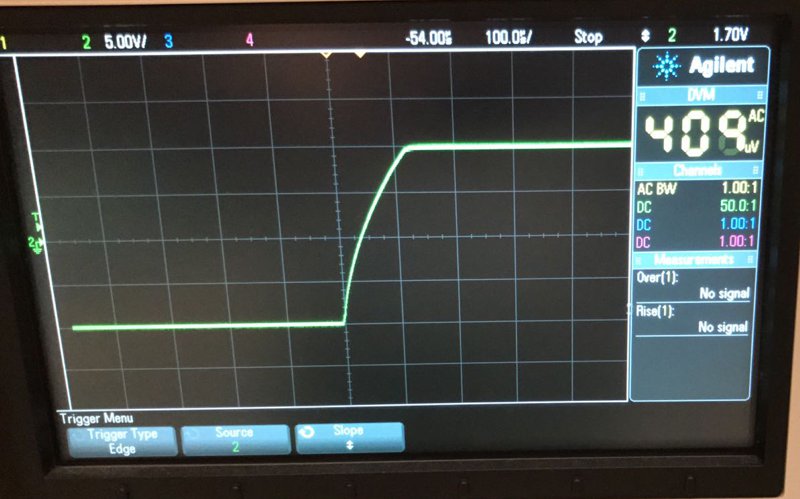

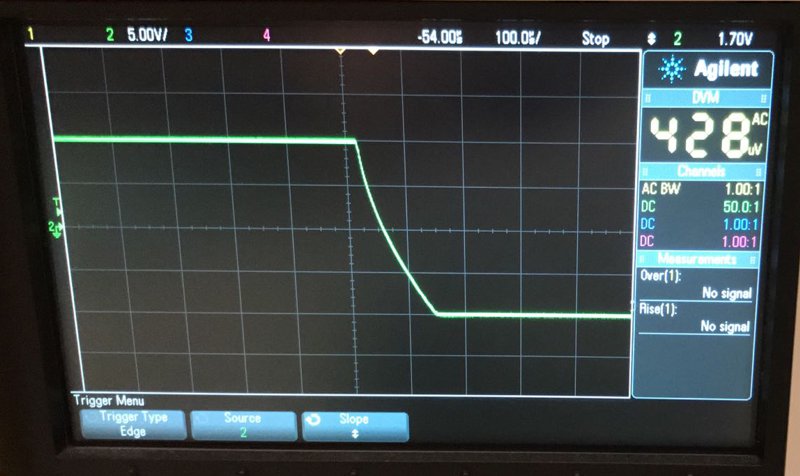

效果圖:
no load:

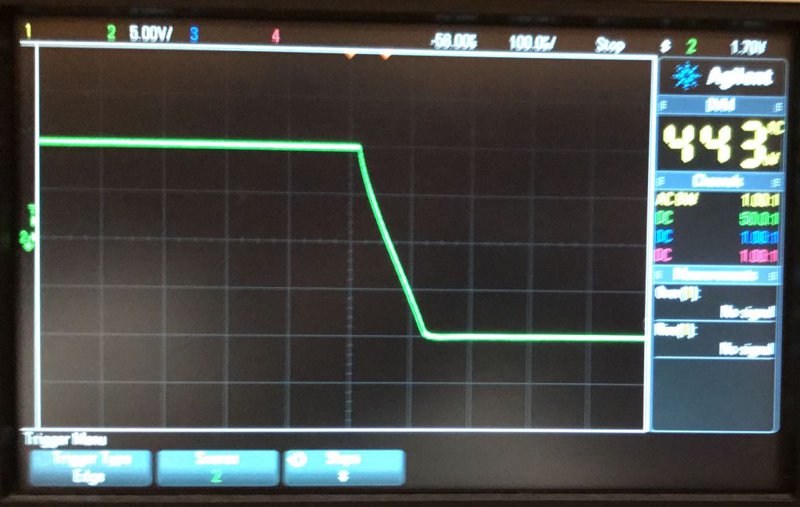

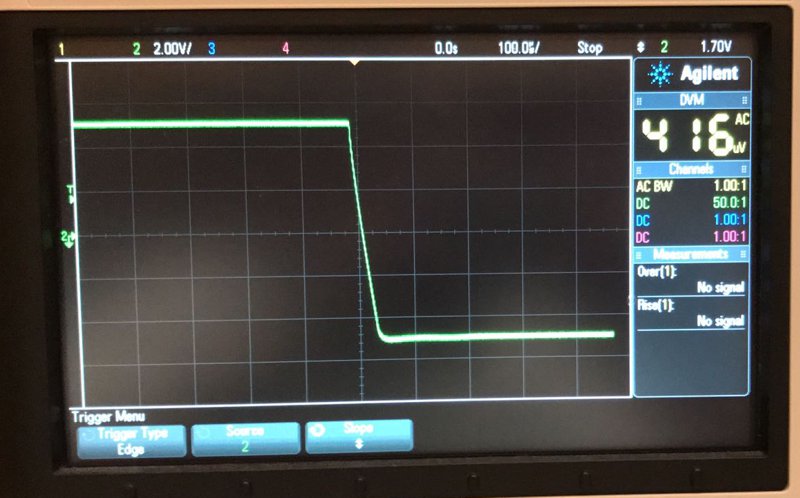

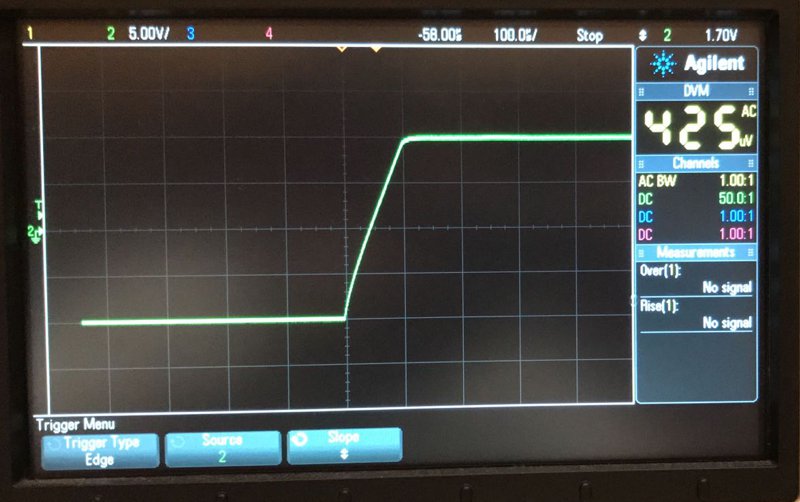

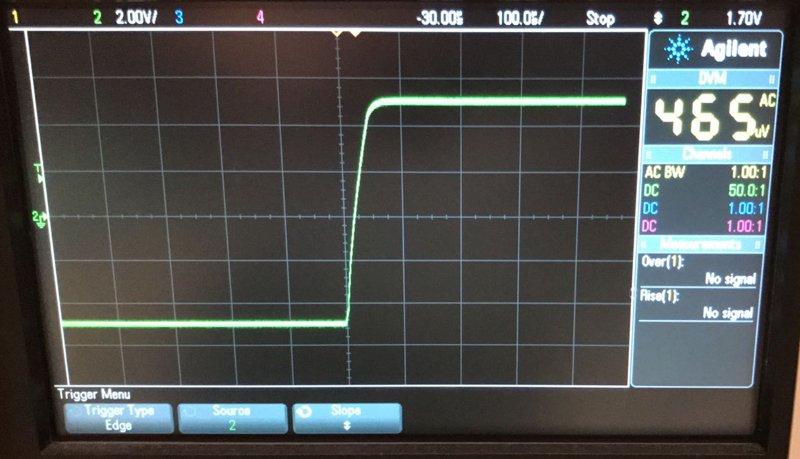

5Ohm load:
圖片附件: [5Ohm, 5V->-5V] 5Ohm, 5V to -5V.jpg (2017-5-8 01:00, 64.66 KB) / 下載次數 52https://www.hkepc.com/forum/attachment.php?aid=1981110&k=6eb43d122f85e6c1e2486a9510a4db56&t=1780844138&sid=1NGtJv0MIF
圖片附件: [5Ohm, -5V->5V] 5Ohm, -5V to 5V.jpg (2017-5-8 01:00, 66.67 KB) / 下載次數 64https://www.hkepc.com/forum/attachment.php?aid=1981111&k=73d1c43488cdd6843e42af5d91507daf&t=1780844138&sid=1NGtJv0MIF
圖片附件: [5Ohm, 10V->-10V] 5Ohm, 10V to -10V.jpeg.jpg (2017-5-8 01:00, 64.82 KB) / 下載次數 66https://www.hkepc.com/forum/attachment.php?aid=1981112&k=43f1f045ecac696901a8bd1b13550457&t=1780844138&sid=1NGtJv0MIF
圖片附件: [5Ohm, -10V->10V] 5Ohm, -10V to 10V.jpg (2017-5-8 01:00, 66.93 KB) / 下載次數 52https://www.hkepc.com/forum/attachment.php?aid=1981113&k=63e8837ecf6cb4b54ff5869121685d6e&t=1780844138&sid=1NGtJv0MIF
圖片附件: LT1970A-V2.jpg (2017-5-8 01:00, 124.21 KB) / 下載次數 56https://www.hkepc.com/forum/attachment.php?aid=1981114&k=411d0540264748e20e9227f0a2026df0&t=1780844138&sid=1NGtJv0MIF
圖片附件: [no load, 5V->-5V] No load, 5 to -5V.jpg (2017-5-8 01:00, 66.94 KB) / 下載次數 55https://www.hkepc.com/forum/attachment.php?aid=1981115&k=647932d2d32b4a58f4dabf3bfc572e7a&t=1780844138&sid=1NGtJv0MIF
圖片附件: [no load, -5V->5V] No load, -5 to 5V.jpg (2017-5-8 01:00, 73.39 KB) / 下載次數 52https://www.hkepc.com/forum/attachment.php?aid=1981116&k=54dd86e1947ecf9e214d1c9ca9fd8eb9&t=1780844138&sid=1NGtJv0MIF
圖片附件: [no load, 10V->-10V] No load, 10V to -10V.jpg (2017-5-8 01:00, 67.3 KB) / 下載次數 55https://www.hkepc.com/forum/attachment.php?aid=1981117&k=e9eabeb1f7e6e97ba70c113dd6a8903b&t=1780844138&sid=1NGtJv0MIF
圖片附件: [no load, -10V->10V] No load, -10V to 10V.jpg (2017-5-8 01:00, 66.77 KB) / 下載次數 55https://www.hkepc.com/forum/attachment.php?aid=1981118&k=b2cae0b9d44138d49ef67e3bcfaa973d&t=1780844138&sid=1NGtJv0MIF
作者: 燕飛 時間: 2017-5-8 09:55
好勁!
via HKEPC Reader for Android
作者: rhino 時間: 2017-5-9 16:33
好正呀！ 大概幾時會完成？
