作者: yingtat 時間: 2017-4-9 18:04 標題: (已修復)這部Panasonic TH-42PV500H PLasmaTV上電就閃紅燈.無法開機.
本帖最後由 yingtat 於 2017-5-1 15:40 編輯

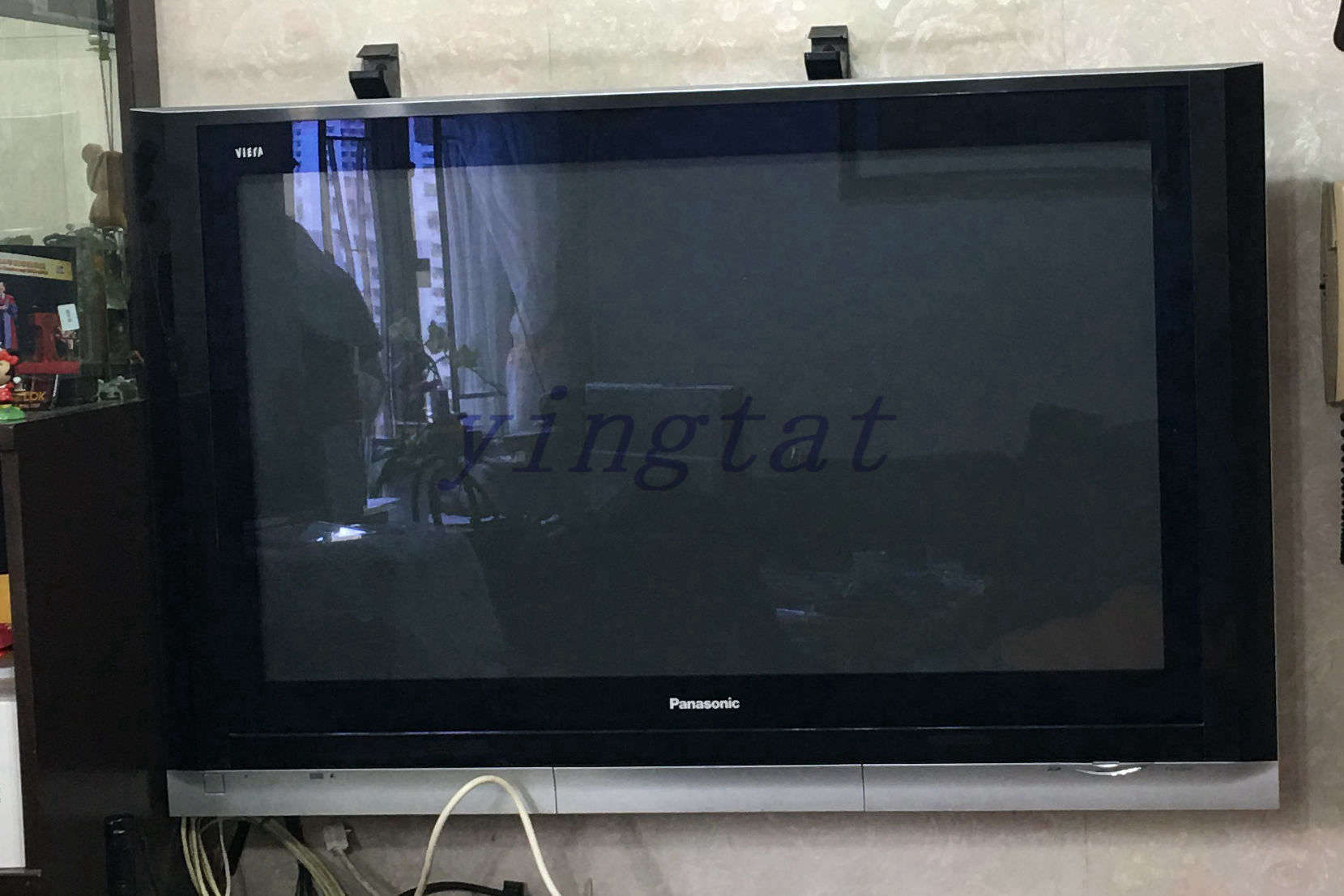

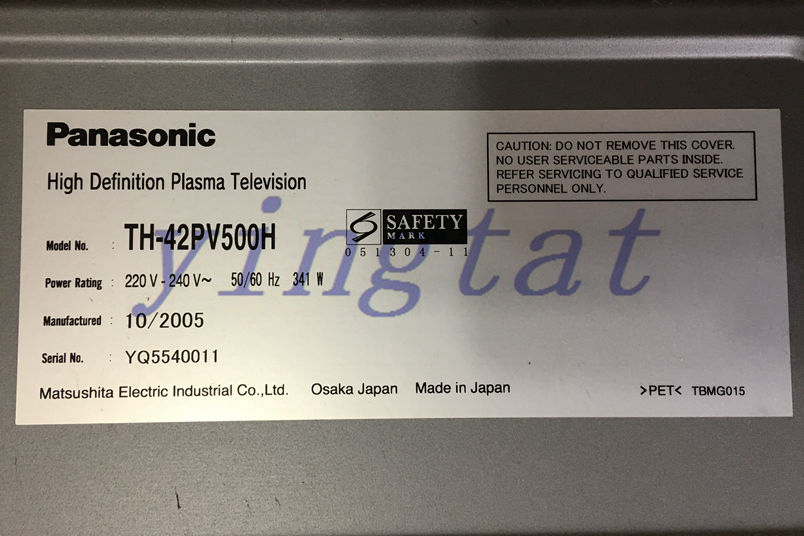

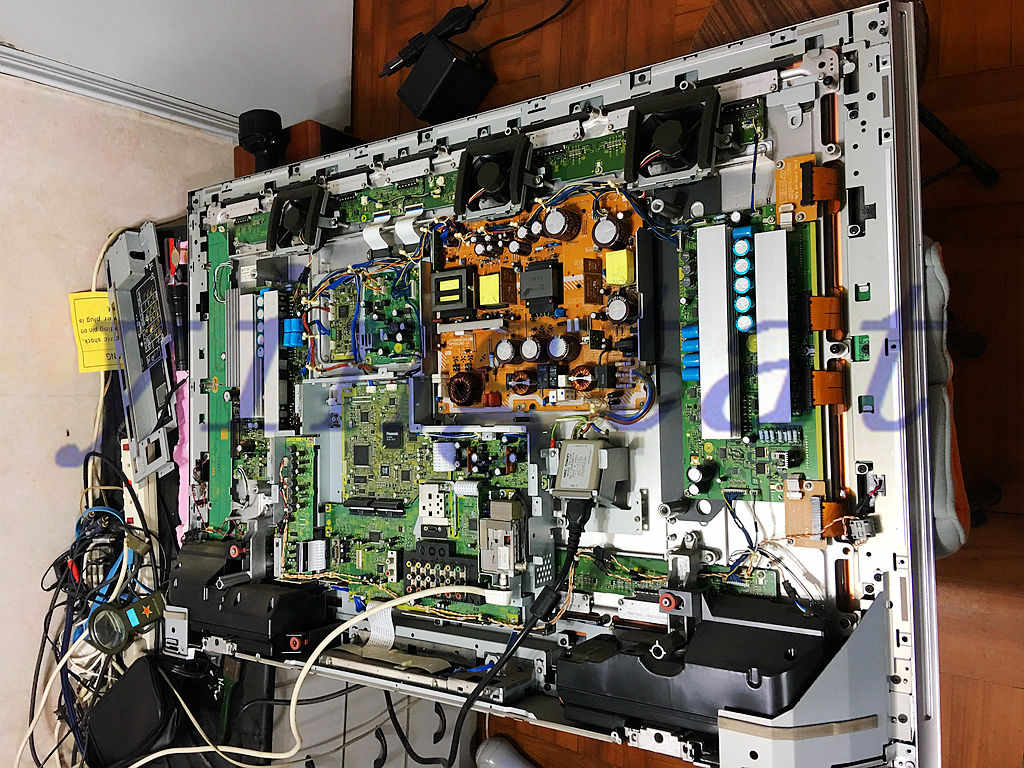

這部Panasonic TH-42PV500H 等离子電視一上電就閃紅燈十幾次無法開機

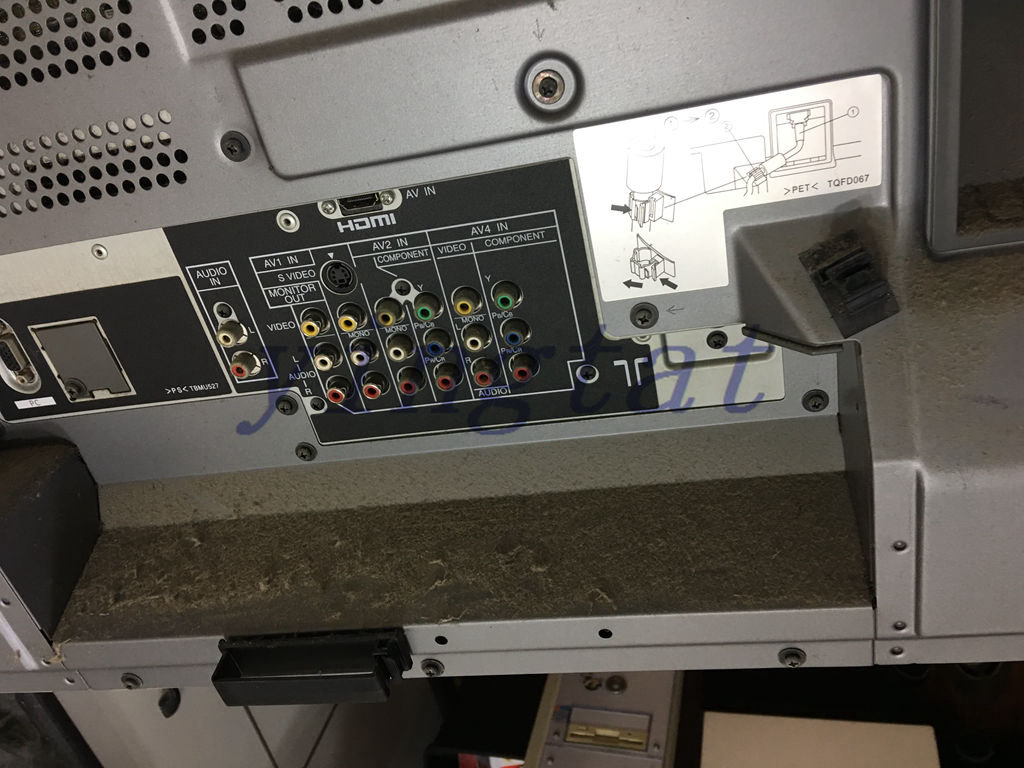

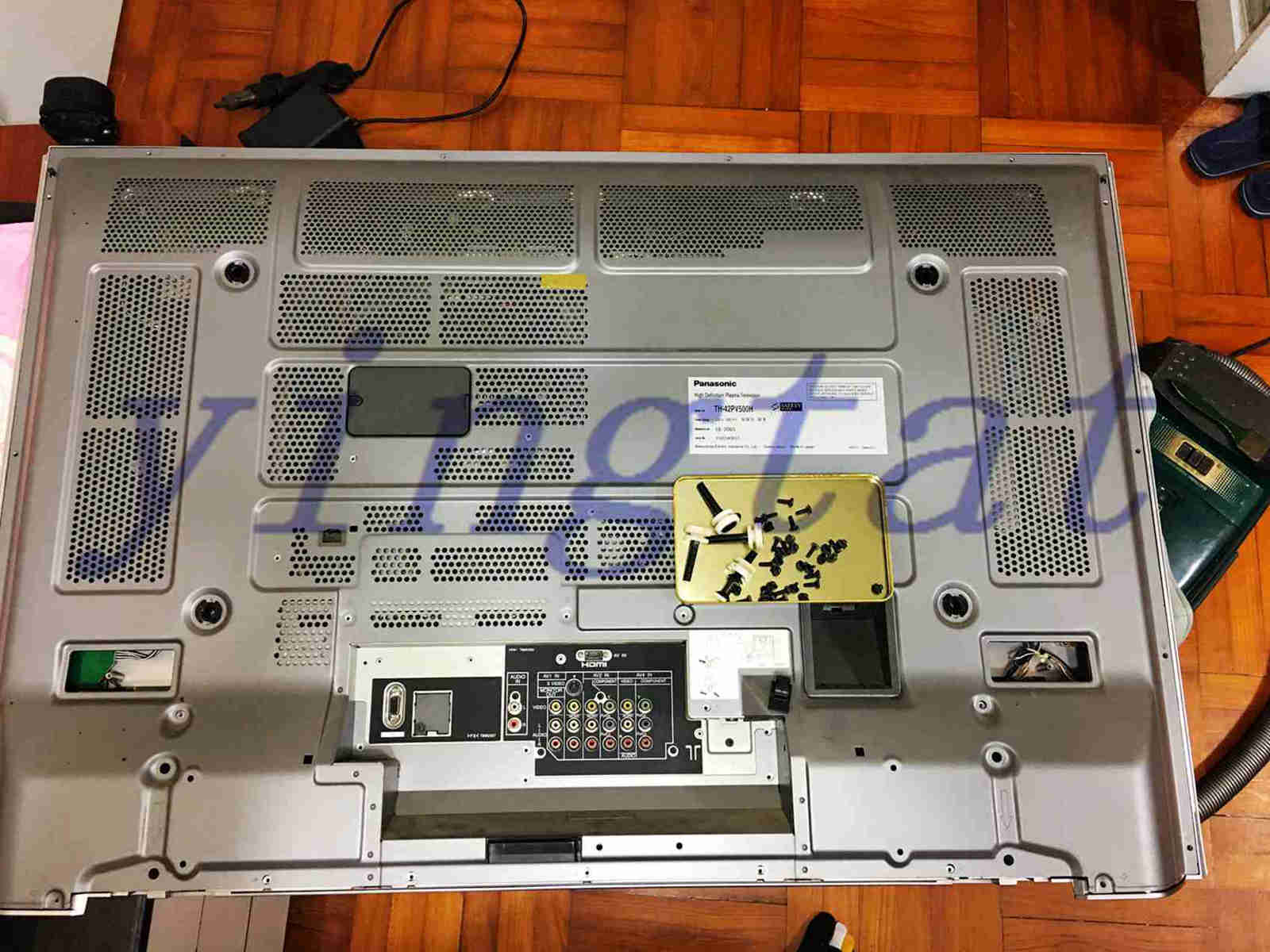

這電視機是05年買的，是第一次壞，試試自己維修，打開後蓋哇

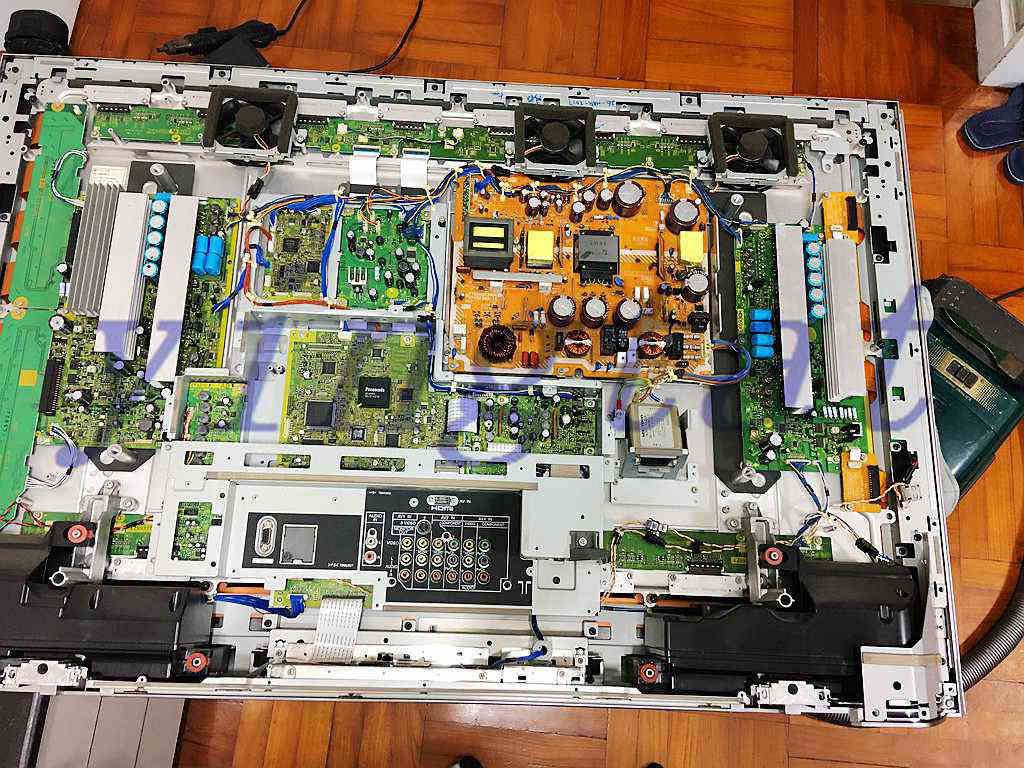

超級複雜十多塊板. ................待續
圖片附件: IMG_8173A.jpg (2017-4-9 17:53, 142.44 KB) / 下載次數 163https://www.hkepc.com/forum/attachment.php?aid=1973575&k=385b0a8e2c93f22305568b42785c579b&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8175A.jpg (2017-4-9 17:53, 142.29 KB) / 下載次數 128https://www.hkepc.com/forum/attachment.php?aid=1973576&k=e665e75e10a9844b85d60c57781990c4&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8176A.jpg (2017-4-9 17:53, 147.64 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=1973577&k=68e858dafeb09148999938232298d239&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8206A.jpg (2017-4-9 17:53, 149.71 KB) / 下載次數 142https://www.hkepc.com/forum/attachment.php?aid=1973578&k=27a892118060ffbd7600d6bf7935ee45&t=1781399743&sid=jmt5AiF0Eo
作者: marlin12 時間: 2017-4-9 22:35
咁多塊板都唔知壞邊塊，就算畀你揾到邊塊壞，咁舊既設計都唔知仲有無零件。
都已經用咗12年，買過部43吋全高清LED電視都係3千幾蚊，勸ching唔好整啦！
等离子電視咁食電，就當係換LED電視去慳電費啦！
作者: tom001 時間: 2017-4-9 22:46
部電視好足料。。mij真係唔同d
作者: 亞基拉 時間: 2017-4-10 02:03
有機會燒咗火牛條thermal fuse
作者: ckshum 時間: 2017-4-10 07:16
可以數下閃幾多下，check返manual睇下乜事。不過咁既情形多數係壞電源板，既然拆開咗可以試下換電容大法。另外或者同天氣潮濕有關，如果屋企有抽濕機開一輪可能會好啲。
作者: edgeyim 時間: 2017-4-10 11:34
Fan Problem?
http://www.hkepc.com/forum/viewt ... ;page=1#pid34752306
作者: yingtat 時間: 2017-4-10 15:21
本帖最後由 yingtat 於 2017-4-10 15:23 編輯
回覆 2# marlin12 有感情，色彩很靚。⋯^_^努力中⋯
作者: yingtat 時間: 2017-4-10 16:08
3# 、4# 、5# 、6#
用料的確很靚，保險絲無燒，電解電容很好拆下測試過無問題，Fan都無問題開機一刻是會轉轉了下即斷電。
估計是有零件短路，保護電路起了作用。⋯⋯努力中。
作者: YES_MAN 時間: 2017-4-11 10:10

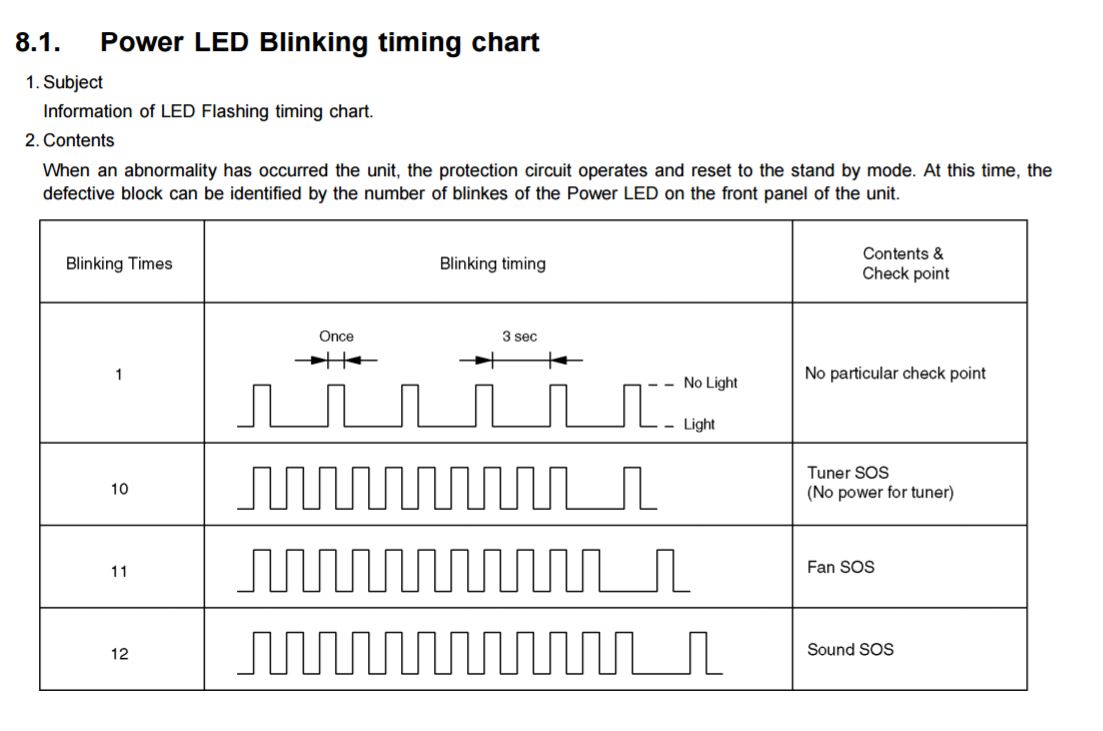

网上service manual 下載,
圖片附件: 擷取.JPG (2017-4-11 10:10, 88.32 KB) / 下載次數 113https://www.hkepc.com/forum/attachment.php?aid=1973991&k=22230c6a90003bcb7081f4dc211b50e8&t=1781399743&sid=jmt5AiF0Eo
作者: 1號閒人 時間: 2017-4-11 10:19
提示: 作者被禁止或刪除 內容自動屏蔽
作者: logoff 時間: 2017-4-11 14:46
回覆 marlin12
有感情，色彩很靚。⋯^_^努力中⋯
yingtat 發表於 2017-4-10 15:21
絕對同意
作者: yingtat 時間: 2017-4-23 23:48
本帖最後由 yingtat 於 2017-4-30 16:57 編輯
這部電視在早些時間已經修復了，苦於無時間寫下那些過程分享給大家。
在網路上找了些資料詳細分析了固中的因由。

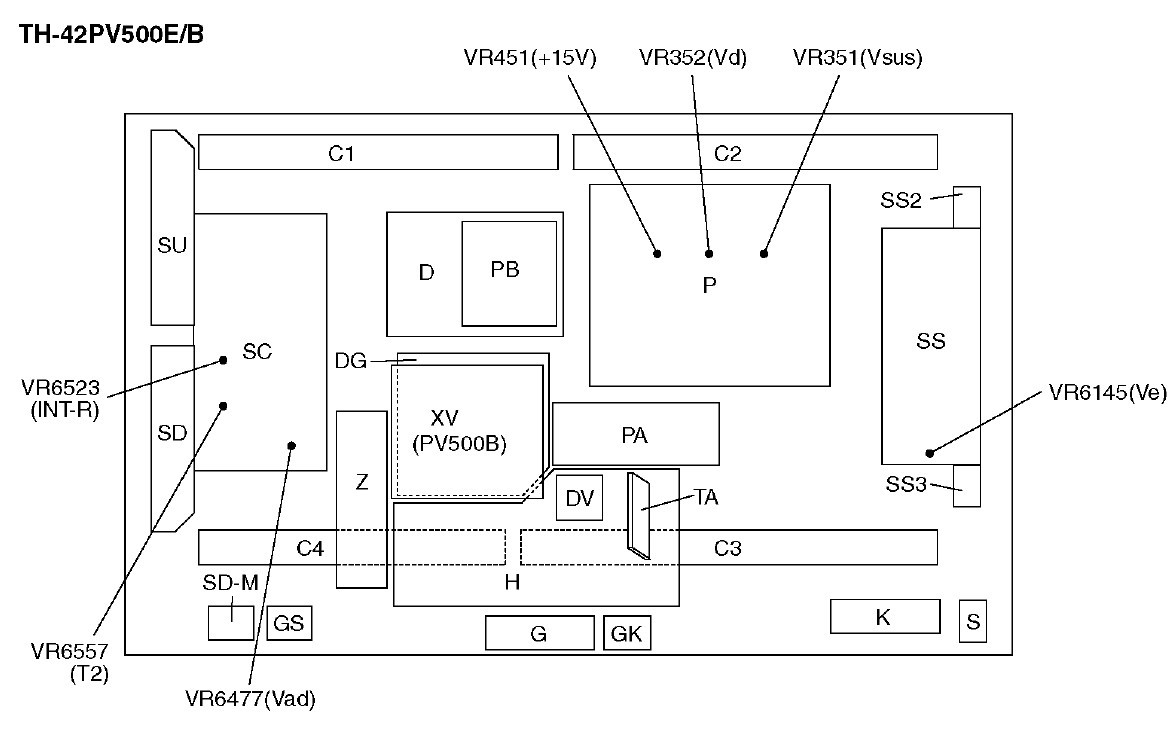

找到了TH-42PV500E/B的Service Manual架構和這部TH-42PV500H近符相同。

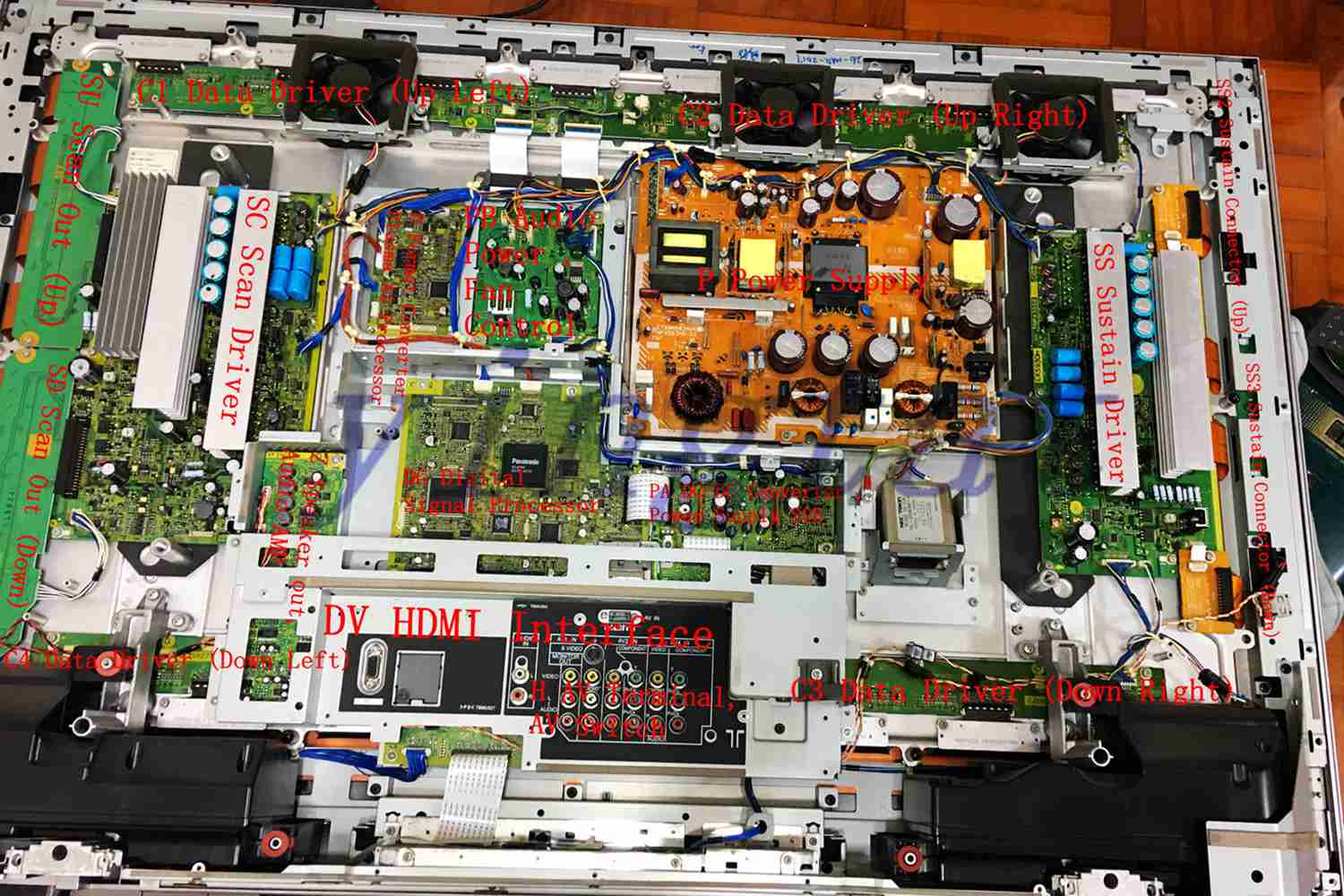

這部機一開機電源燈快閃三次停半秒再閃三次又停半秒再閃17次，打開後蓋⋯呵呵十幾塊板呀，

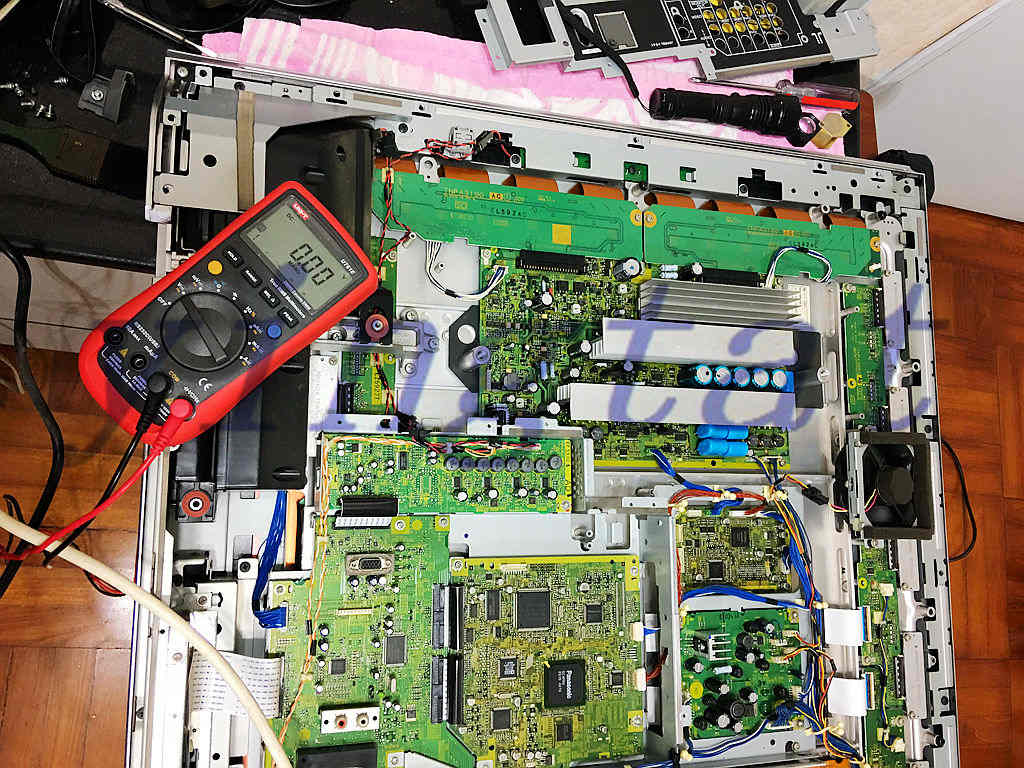

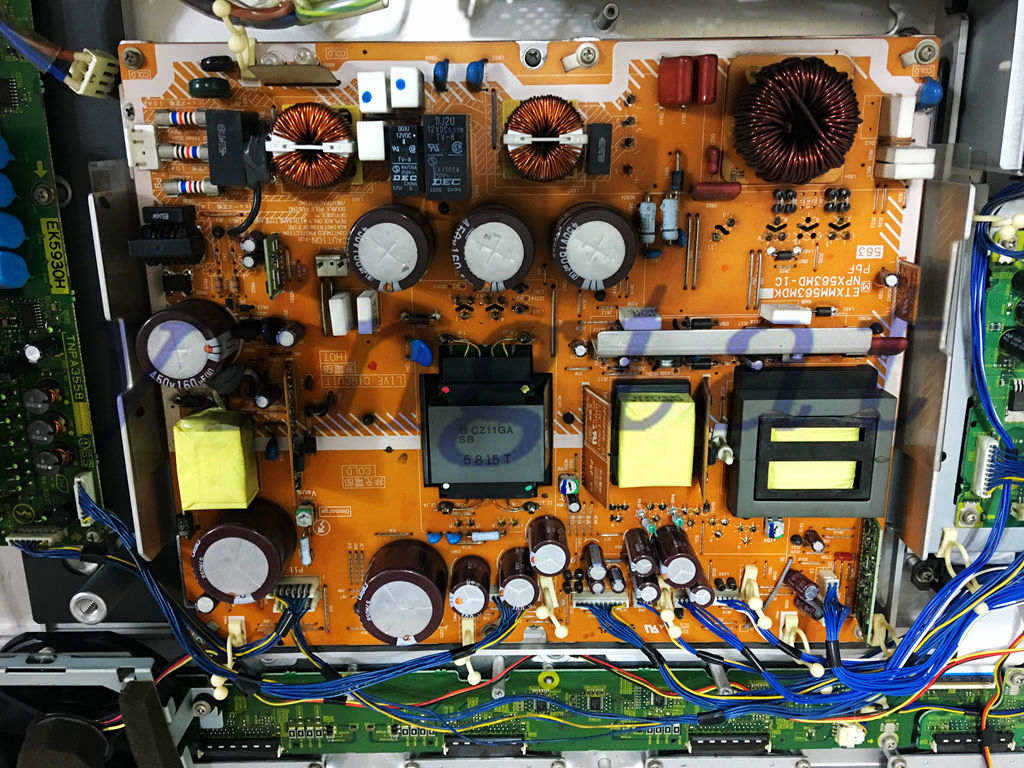

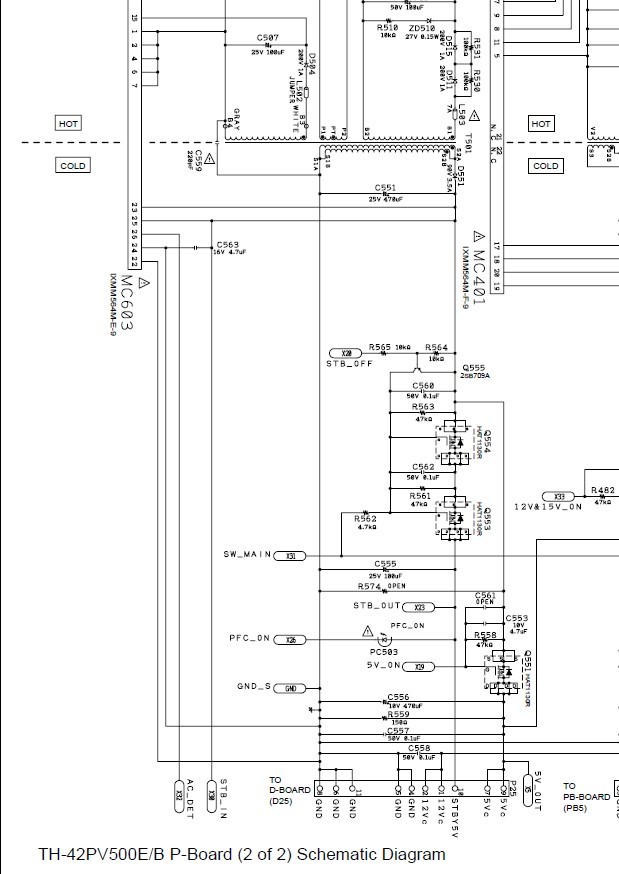

通電細聽、看，不到2秒聽到Relay通電及斷電聲，看到三個風扇轉了几下即停，用他錶測量P-board多組供電的電壓發現只有幾組線都有+5V電，斷電等多几分鐘用他錶Rx1測試這幾組＋5V線路並不是互通的。再通過線路圖看到這+5V,STBY5V是由同一隻牛出的不過是由不同MOSFET ( HAT1130R )所出的。
待續...............
圖片附件: 20170423234306.jpg (2017-4-23 23:47, 95.67 KB) / 下載次數 104https://www.hkepc.com/forum/attachment.php?aid=1977840&k=7388d472e5a2fadc8f95ad4fd8bb2822&t=1781399743&sid=jmt5AiF0Eo
圖片附件: 20170423234622.jpg (2017-4-23 23:47, 98.53 KB) / 下載次數 106https://www.hkepc.com/forum/attachment.php?aid=1977841&k=fcf5d38a21444e990a0f0227df019ea5&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8199A.jpg (2017-4-23 23:47, 148.91 KB) / 下載次數 96https://www.hkepc.com/forum/attachment.php?aid=1977842&k=adc7218a45c7c61dfbf26c446efdf486&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8210A.jpg (2017-4-23 23:47, 145.97 KB) / 下載次數 92https://www.hkepc.com/forum/attachment.php?aid=1977843&k=69ade6ab2514a63b8a3ab00f294f8f69&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8217A1.jpg (2017-4-23 23:47, 142.47 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=1977844&k=f2b6daa296a75e3eeedff7ed38066159&t=1781399743&sid=jmt5AiF0Eo
作者: yingtat 時間: 2017-4-30 16:52
本帖最後由 yingtat 於 2017-4-30 17:03 編輯

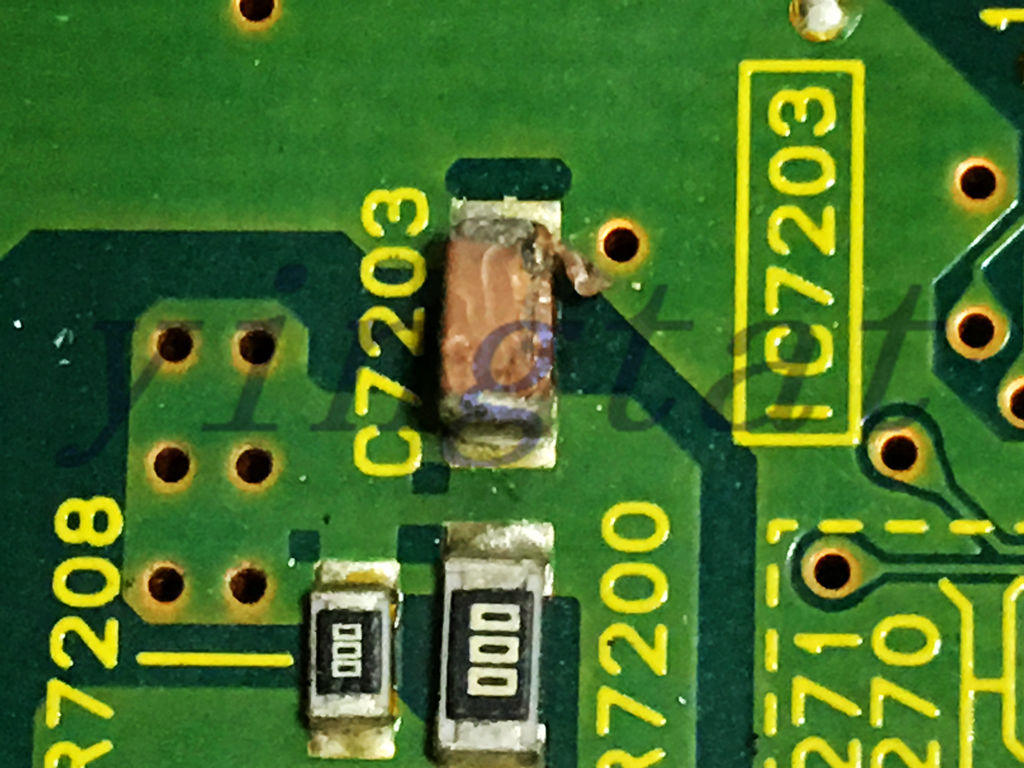

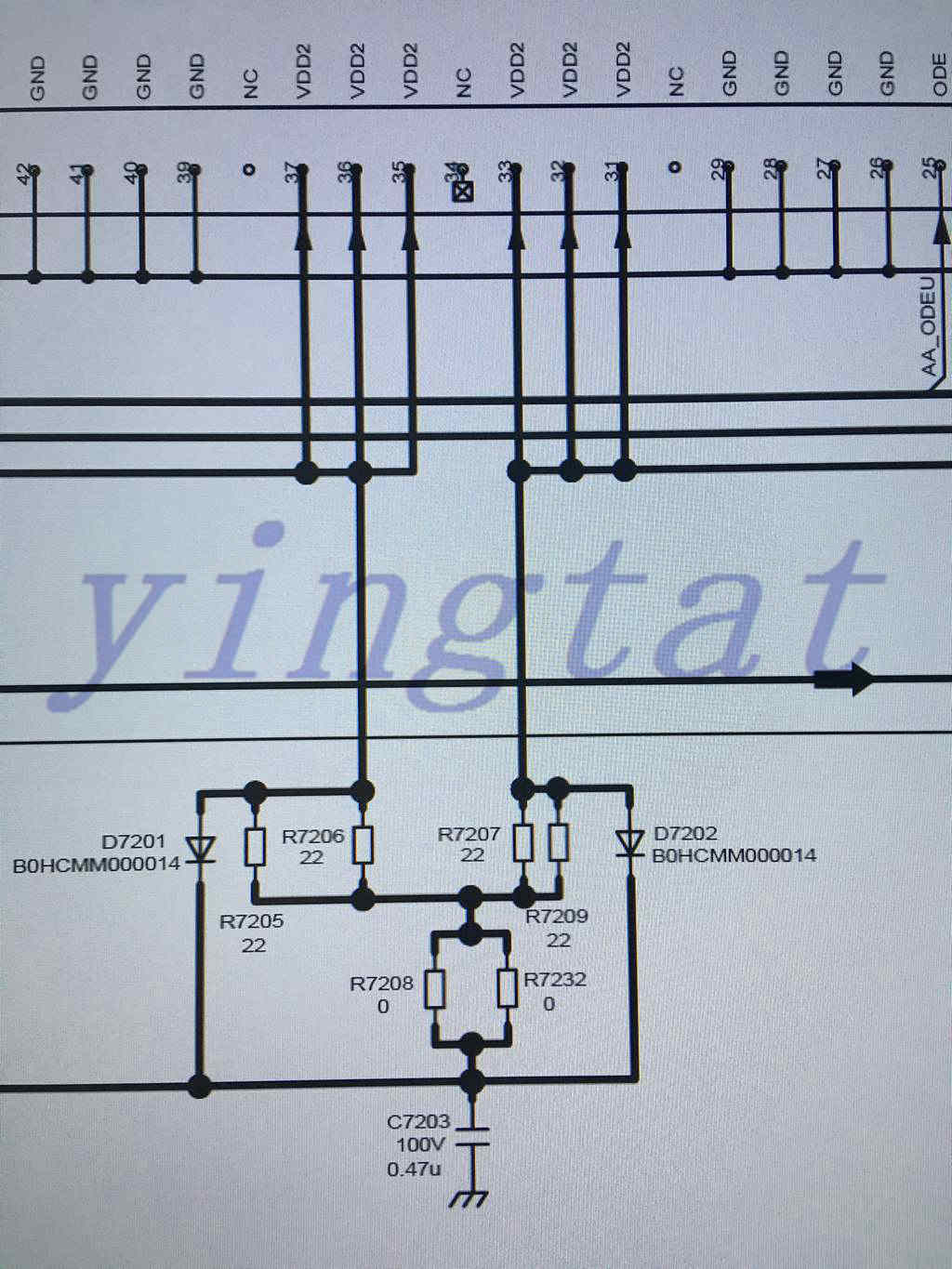

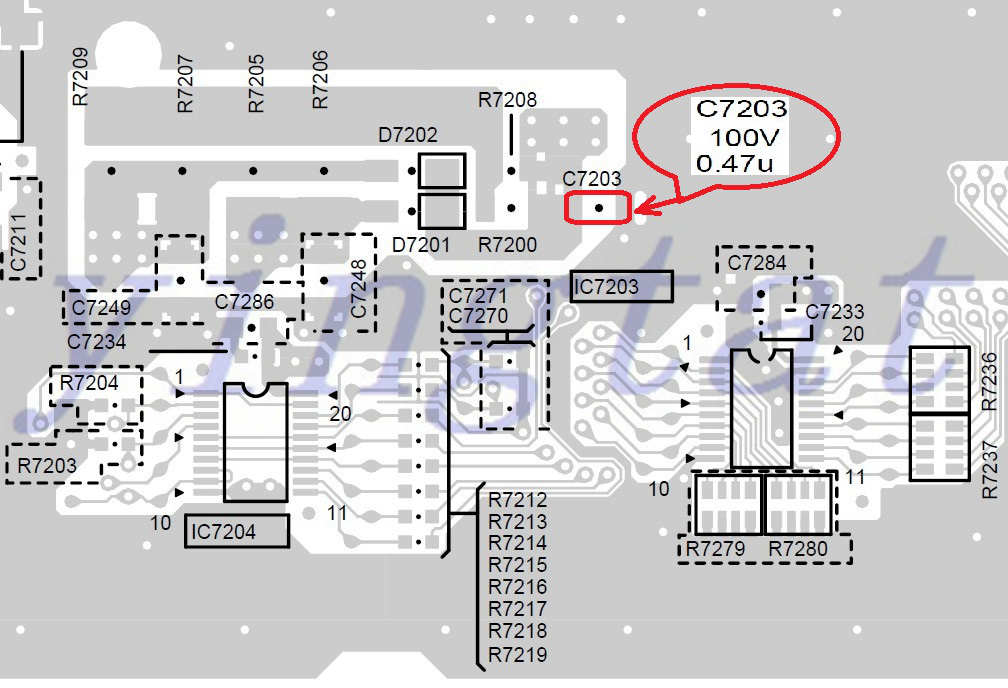

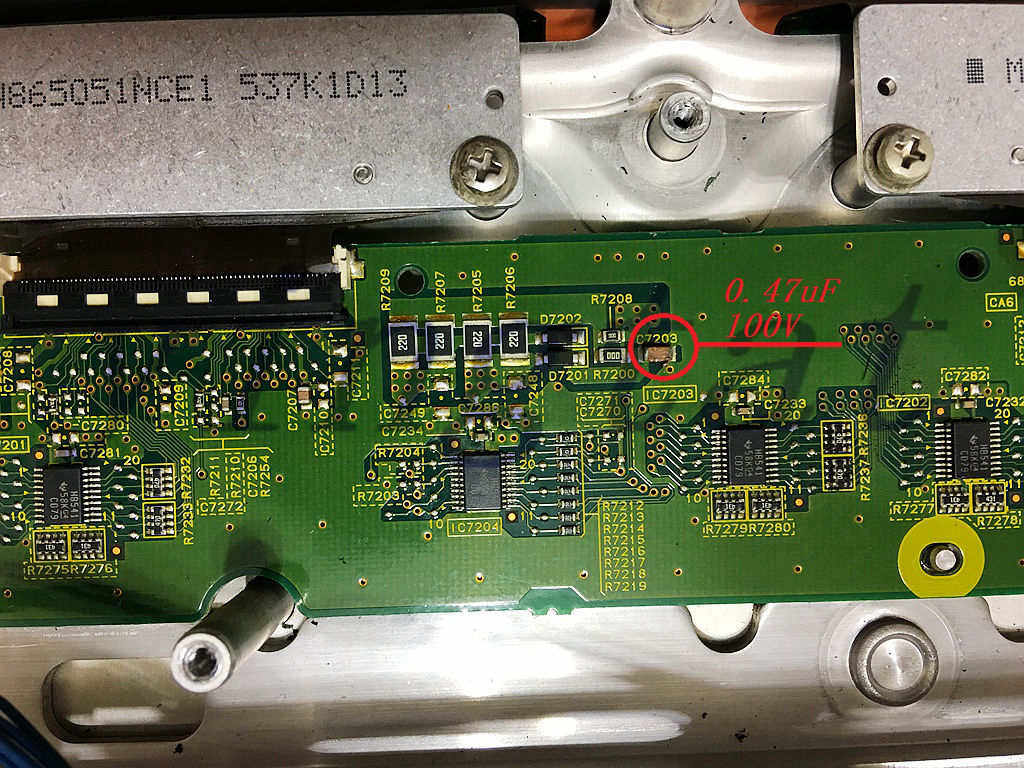

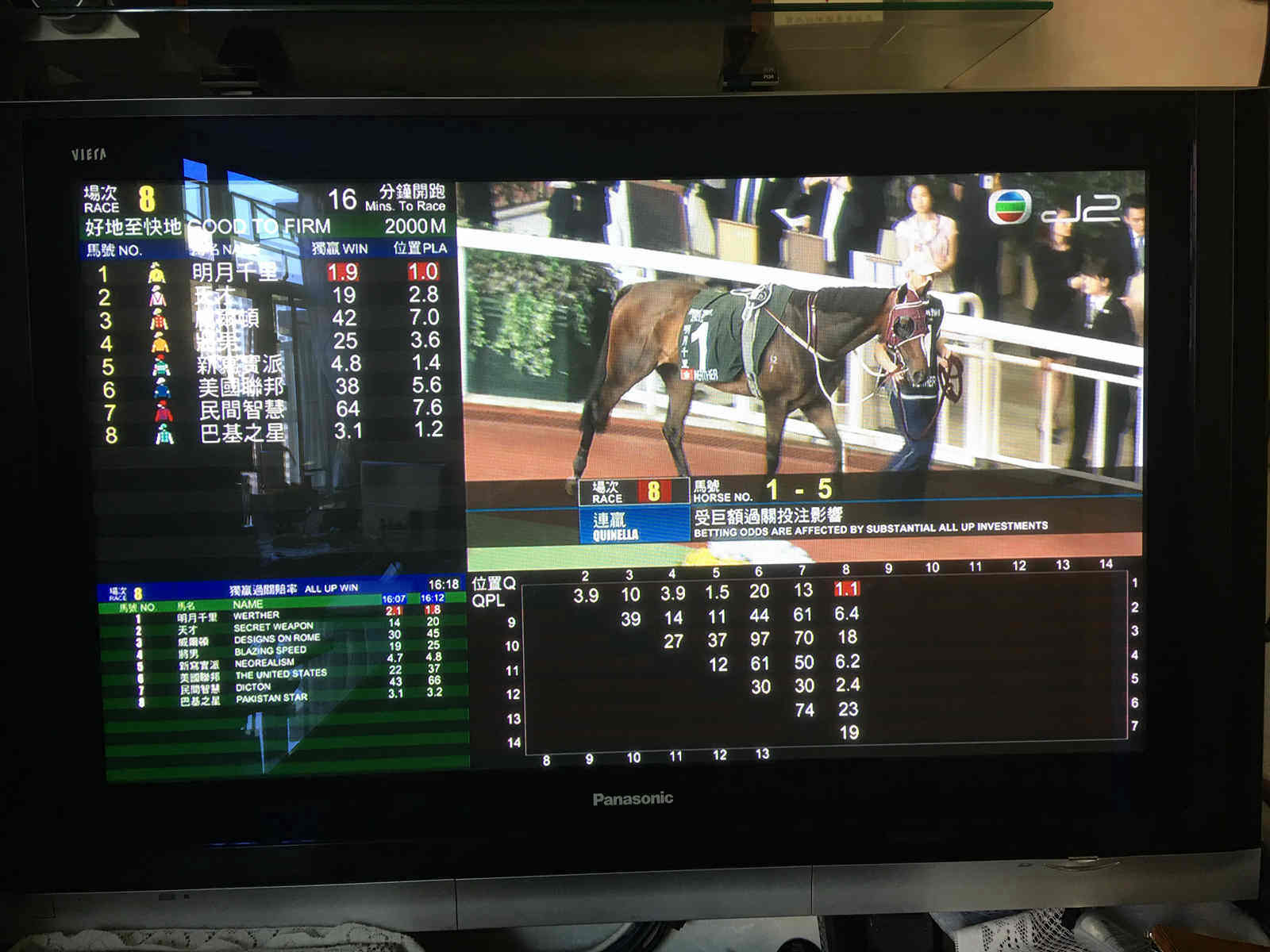

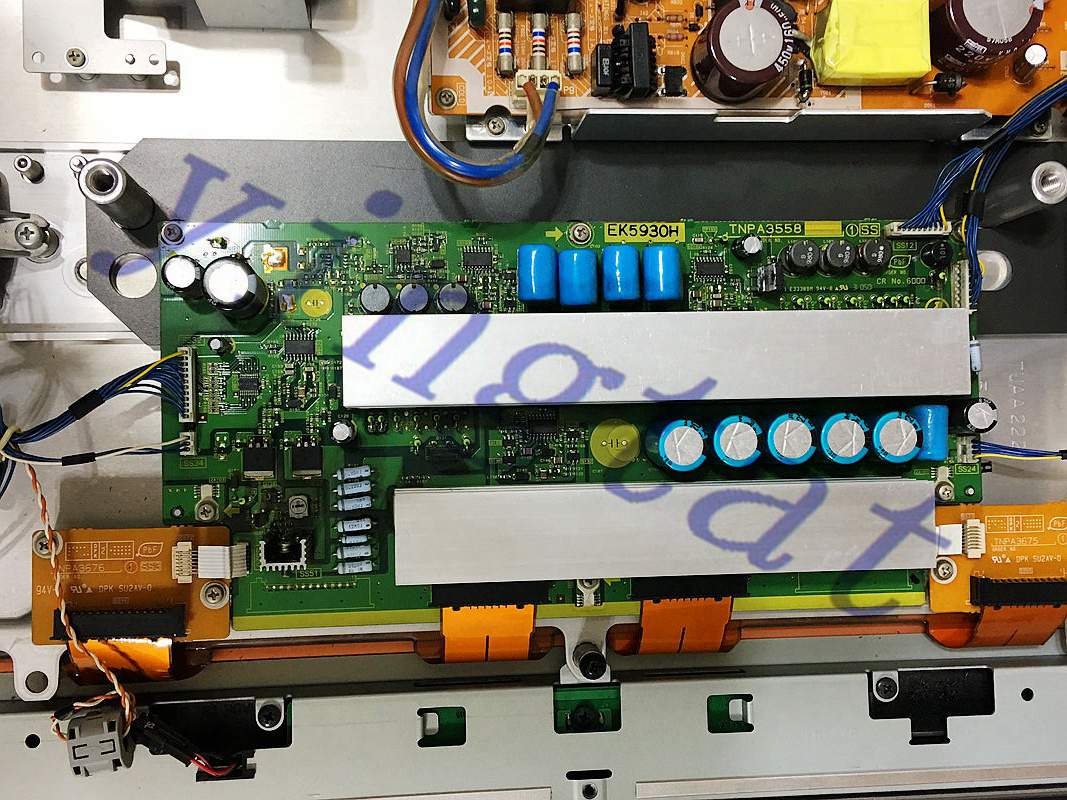

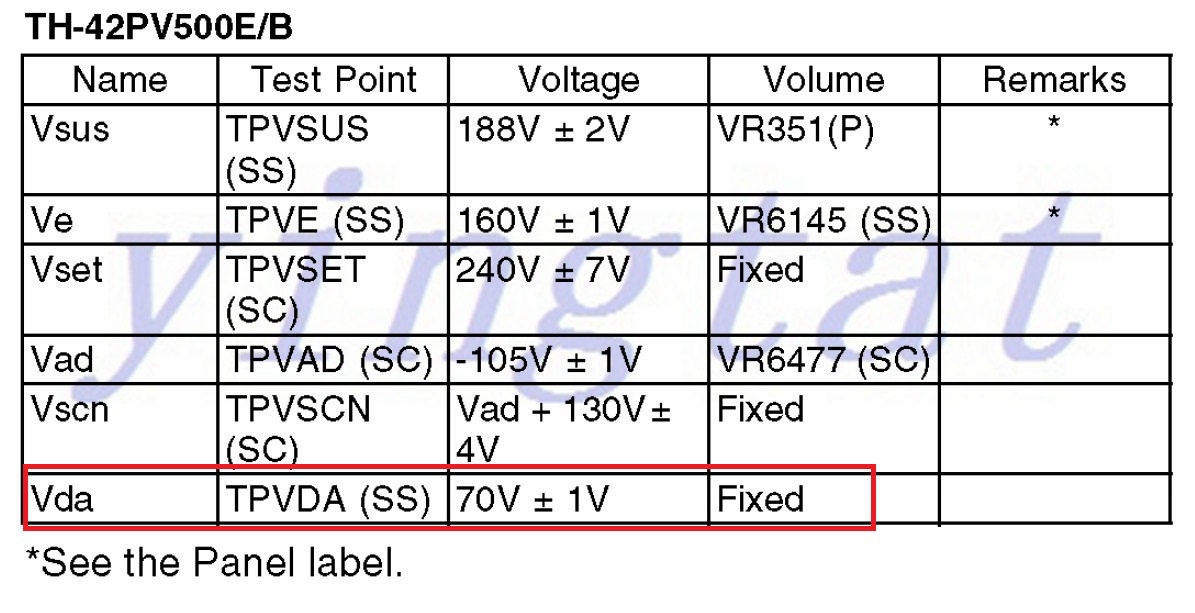

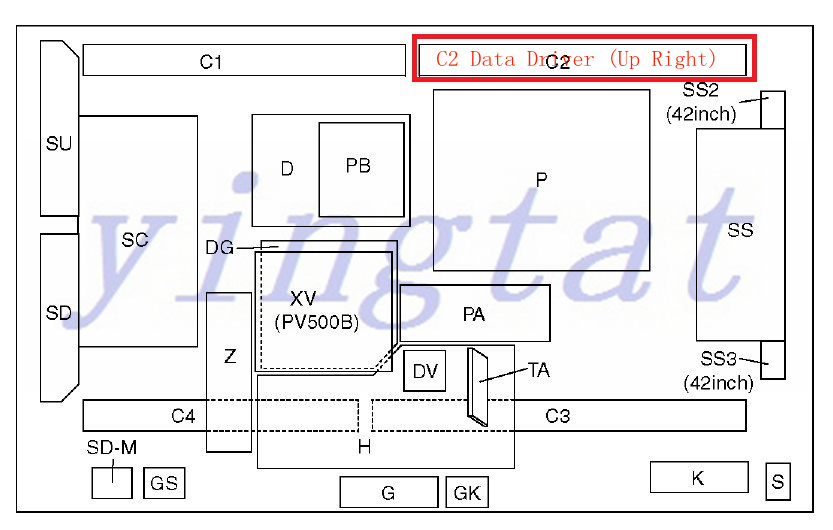

用他錶再量P-board各組電對地的正向及反向電阻，發現有一 組的正反電阻都是在200ohm左右是有點不尋常，查了下線路圖這組電是供給C1、C2、C3、C4 Data Driver板的Vda有70V，把它拔掉先。再通電試機Relay有通電吸索聲沒有断電，再量多組電有STB5V、12V、14V、15V、Vda70V、Vsus180V都有電出了，應該縮窄要找的範圍啦，主力尋找這組電的周邊零件的好壞，在C2板找到一粒SMD電容是0.47uF量阻值在200ohm左右，它位於風扇底下的，日子有功灰塵積聚多了在潮濕天氣下變成了電阻，拆下量了下都是200ohm左右變質了，粒電容是0.47uF 100V的更換了通電開機正常了。裝回後蓋試機幾小時也無事。
圖片附件: IMG_8217aA.jpg (2017-4-30 16:46, 148.82 KB) / 下載次數 119https://www.hkepc.com/forum/attachment.php?aid=1979420&k=15c4a97f051f4978d1ca5d7e1cc7469f&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8204A.jpg (2017-4-30 16:46, 139.07 KB) / 下載次數 83https://www.hkepc.com/forum/attachment.php?aid=1979421&k=c8c0c2d3af46dce965dd67067a640609&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8201A.jpg (2017-4-30 16:46, 148.7 KB) / 下載次數 110https://www.hkepc.com/forum/attachment.php?aid=1979422&k=b209006de4e705e8122fe2cb7b6d85f0&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8202A.jpg (2017-4-30 16:46, 143.28 KB) / 下載次數 89https://www.hkepc.com/forum/attachment.php?aid=1979423&k=f96cec20863ae0ef6a0d2a6fcbb4ca3f&t=1781399743&sid=jmt5AiF0Eo
圖片附件: 20170414111029.jpg (2017-4-30 16:46, 85.33 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=1979424&k=2f75cfbb21df6d06329d2d9db41c404f&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8609A.jpg (2017-4-30 16:46, 135.08 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=1979425&k=b2ecae61096dc927de6fbd8d0c5ccd0d&t=1781399743&sid=jmt5AiF0Eo
圖片附件: 20170414130636.jpg (2017-4-30 16:50, 146 KB) / 下載次數 103https://www.hkepc.com/forum/attachment.php?aid=1979426&k=178249ec3c9f199db7f05be5f52102b6&t=1781399743&sid=jmt5AiF0Eo
圖片附件: image1a.jpg (2017-4-30 16:50, 148.48 KB) / 下載次數 96https://www.hkepc.com/forum/attachment.php?aid=1979427&k=383678795e581ec5d340457885a0f36a&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8216A.jpg (2017-4-30 16:50, 149.58 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=1979428&k=4b62b0731cd25728027c8ad2c5f4f1ee&t=1781399743&sid=jmt5AiF0Eo
圖片附件: IMG_8224A.jpg (2017-4-30 16:50, 148.56 KB) / 下載次數 114https://www.hkepc.com/forum/attachment.php?aid=1979429&k=01bc9f1535cd9f0e740a3bdfc205a2ff&t=1781399743&sid=jmt5AiF0Eo
圖片附件: 20170414210541a.jpg (2017-4-30 17:02, 140.43 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=1979431&k=552483d8c37970f7f3b5151bee90c5ab&t=1781399743&sid=jmt5AiF0Eo
作者: YES_MAN 時間: 2017-4-30 20:26
等离子電視畫面,
的確比液晶電視畫面亮麗好多.
作者: tomchen 時間: 2017-4-30 22:30
高手...
傳說中既內部短路...
作者: logoff 時間: 2017-5-1 07:16
高人
作者: HK_Vist 時間: 2017-5-1 08:03
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2017-5-1 15:35
高人..
我部電視都有少少問題...請問有可以解決嗎..?請指點....
HK_Vist 發表於 2017-5-1 08:03

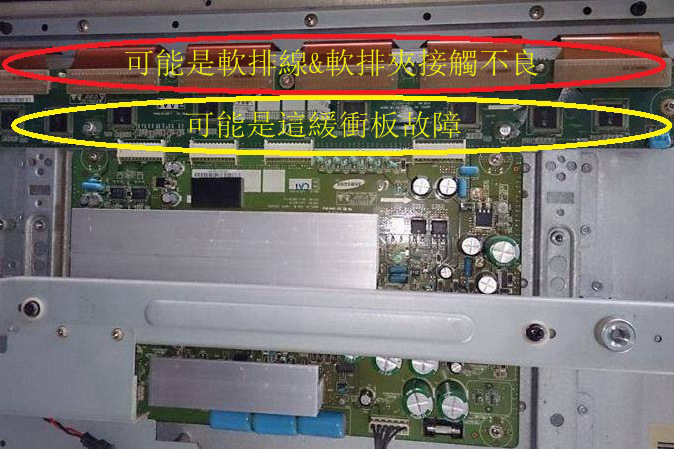

可能是軟排線&軟排夾接觸不良( 機率高)
又可能是這緩衝板故障
剩下的大概是屏就歸天了
Lucky
how to fix a plasma tv with a baseball bat and a wall
圖片附件: AAA.jpg (2017-5-1 15:31, 149.85 KB) / 下載次數 131https://www.hkepc.com/forum/attachment.php?aid=1979615&k=563a8b28c7aa3e29b311bf35bf9f081d&t=1781399743&sid=jmt5AiF0Eo
作者: mbass 時間: 2017-5-1 17:11
大師太利害了
作者: kentnklee 時間: 2017-5-1 17:49
可能是軟排線&軟排夾接觸不良( 機率高)
又可能是這緩衝板故障
剩下的大概是屏就歸天了
Lucky : ...
yingtat 發表於 2017-5-1 15:35
以前屋企胆機電視都係用手大力拍就正常番
作者: vtrchan 時間: 2017-5-2 23:34
回覆 13# yingtat
恭喜！！！！
又可以睇多十年
作者: 鄧記 時間: 2017-5-4 23:41
好嘢

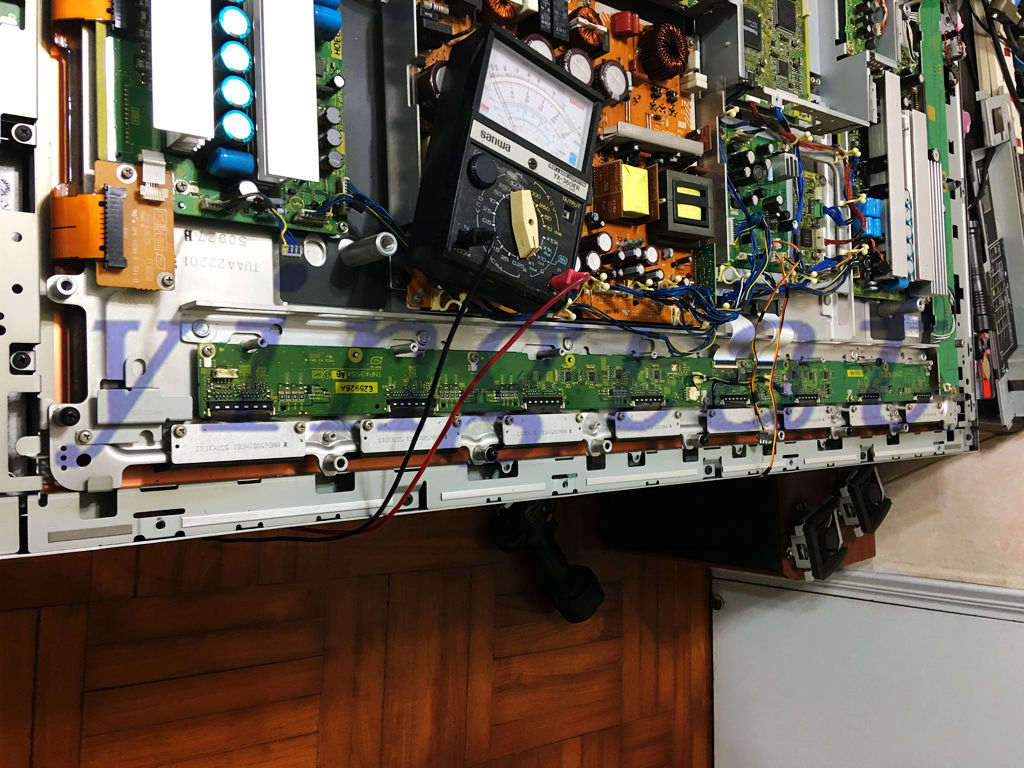

十三樓第二幅圖個行针錶乜嘢用？好似打咗去電阻檔喎。度緊C7203？個錶係唔係新華360?
作者: jwong852 時間: 2017-5-5 11:35
本帖最後由 jwong852 於 2017-5-6 10:07 編輯

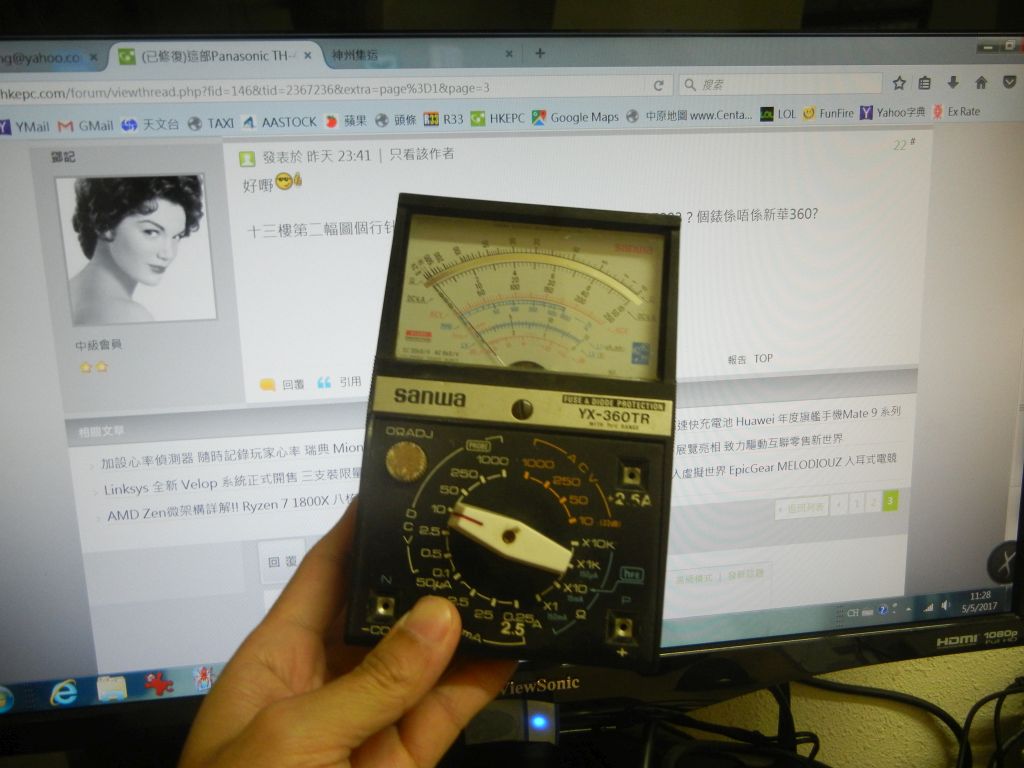

三和YX-360TR針錶, 三四十年前, 修理電視機的修理員常備工具, 我部快四十年都未壞:
YX-360TR最成功的地方係:
個selector pad係用厚銅片, 扭幾十年都無問題, 又爽手, 做修理最緊要係轉檔快手 !
依家D錶, 絕大部份都係用PCB來做selector pad, 用幾年就bad contact.
圖片附件: YX360TR.jpg (2017-5-5 11:35, 146.02 KB) / 下載次數 77https://www.hkepc.com/forum/attachment.php?aid=1980486&k=33d25d1edccea96ac33d6884d477c882&t=1781399743&sid=jmt5AiF0Eo
作者: citibatter 時間: 2017-5-5 23:20
回復 1 #yingtat
師兄，我部 Panasonic Plasma 都係啱啱死咗，但就完全冇任何紅LED閃， 係尋晚屋企跳完fuse就發現部電視死咗。
我已經試過掹曬啲插頭再插過，唔得。換個電視插頭嘅5A fuse, 都唔得。
跟住換咗另一個電源掣，都係唔得。
請問從你嘅資料搜集中，對呢個情況有冇任何特別見解呢？
http://www.hkepc.com/forum/viewthread.php?tid=2372660&page=1 -
via HKEPC Reader for Android
作者: yingtat 時間: 2017-5-6 10:19
回覆 20# kentnklee
以前膽機是用久了那膽腳及其膽插座的金屬都氧化了會接觸不良的，所以用手拍打機身震動令膽腳又重新恢復接觸就⋯⋯有得睇啦
作者: yingtat 時間: 2017-5-6 10:22
回覆 yingtat
恭喜！！！！
又可以睇多十年
vtrchan 發表於 2017-5-2 23:34
如你所願⋯⋯
作者: yingtat 時間: 2017-5-6 10:30
本帖最後由 yingtat 於 2017-5-6 10:46 編輯
三和YX-360TR針錶, 三四十年前, 修理電視機的修理員常備工具, 我部快四十年都未壞:
YX-360TR最成功的地方 ...
jwong852 發表於 2017-5-5 11:35
絕對同意，針錶的使用習慣很重要，千其不要跌。我很懷念那只SANWA CX-505
作者: yingtat 時間: 2017-5-6 10:42
回復 yingtat
師兄，我部 Panasonic Plasma 都係啱啱死咗，但就完全冇任何紅LED閃， 係尋晚屋企跳完fuse就 ...
citibatter 發表於 2017-5-5 23:20
師兄我先問下你會不會使用他錶及電烙鐵和對電的知識認識有幾深入。因為電視打開後蓋會接觸到有高壓是極為危險的。我不健意你自行維修。
作者: kfwu0107 時間: 2017-5-6 13:20
師兄好勁!
想問下你個線路圖邊度搵嘅呢?
而家出啲產品真係一蟹不如一蟹........
作者: yingtat 時間: 2017-5-6 14:17
師兄好勁!
想問下你個線路圖邊度搵嘅呢?
而家出啲產品真係一蟹不如一蟹........ ...
kfwu0107 發表於 2017-5-6 13:20
Google search 直接搜品牌型號的Service manual
作者: citibatter 時間: 2017-5-7 07:51
回復 28 #yingtat
收到，已買新機。
via HKEPC Reader for Android
作者: 1388 時間: 2017-5-8 11:52
回覆 30# yingtat
師兄請問你壞咗粒電容在邊度有得買 ？
作者: yingtat 時間: 2017-5-8 22:37
回覆 yingtat
師兄請問你壞咗粒電容在邊度有得買 ？
1388 發表於 2017-5-8 11:52

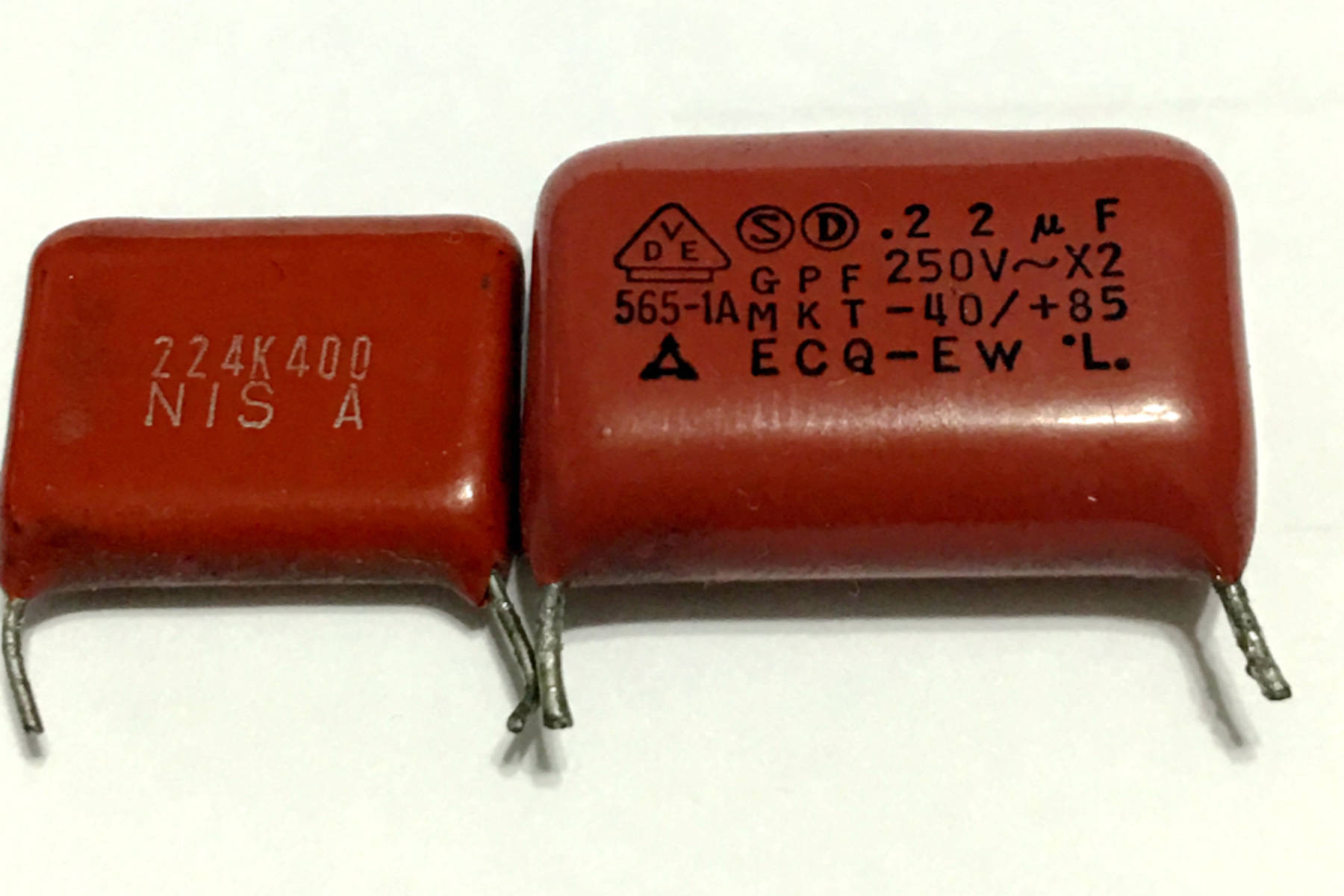

代替品即可，耐壓不可小。
圖片附件: [用2粒並聯] IMG_9350.jpg (2017-5-8 22:33, 146.5 KB) / 下載次數 118https://www.hkepc.com/forum/attachment.php?aid=1981311&k=a5eeff3fe988bbe9bef20abd71713001&t=1781399743&sid=jmt5AiF0Eo
作者: 1388 時間: 2017-5-10 16:28
謝謝回覆。
作者: tom001 時間: 2017-5-15 15:16
回覆 24# citibatter
第一級電源線路有野short左。。check下mosfet,二極管，之類既零件。。220v short 大部份死fuse加埋死其他零件既
作者: icemanh 時間: 2017-5-15 15:33
厲害
我都係用緊 plasma tv, 睇LED真係頂唔順....
作者: citibatter 時間: 2017-5-16 06:19
回復 35 #tom001
謝謝，但由於超出小弟能力範圍，已送交高手處理。
via HKEPC Reader for Android
作者: 七彩小生 時間: 2017-5-27 21:58
咁難都搵到, 師兄好勁!
用他錶再量P-board各組電對地的正向及反向電阻，發現有一 組的正反電阻都是在200ohm左右是有點不尋常，查了 ...
yingtat 發表於 2017-4-30 16:52
作者: kmleon 時間: 2017-5-27 22:08
師兄好勁！勁過啲原廠技師
作者: 一男子 時間: 2017-5-27 22:33
用3百幾W電,換過部仲環保
