標題: 超聲波模組, HC-SR04+, 有電路圖可改嗎 [打印本頁]

---

作者: xiao    時間: 2017-6-3 00:03     標題: 超聲波模組, HC-SR04+, 有電路圖可改嗎

本帖最後由 xiao 於 2017-6-3 00:11 編輯



據說是 HC-SR04+, 用起來有些奇怪的小問題, 是不是CONTROLLER設計不好
只找到一個老外有關的研究, 按照PCB排列, 沒有兩個三極管, 所以應該不同版本
https://uglyduck.ath.cx/ep/archi ... 4_Echo_Locator.html
http://www.pcserviceselectronics ... tronics.php#circuit

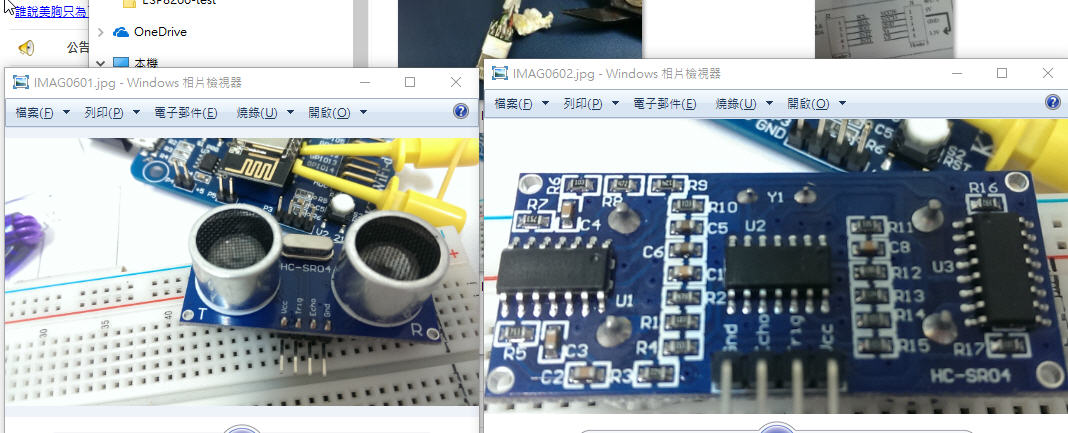

圖片附件: [HC-SR04+] HC-SR04 .jpg (2017-6-3 00:01, 101.6 KB) / 下載次數 26
https://www.hkepc.com/forum/attachment.php?aid=1987153&k=fba97b84bdc02349e85e46fc0440a5b0&t=1781436267&sid=18qXS8l8yW
