作者: 月鏡十夜 時間: 2017-10-8 04:02 標題: 燈珠一下一下地閃的原因?
我買了2顆5W燈株 (3.2~3.4V 1,400mA), 並聯接到降壓模塊上, 由USB電源推
因為我調不到3.2~3.4V, 所以就在3.1xV就算
充電器2A, 充電盒2.8A/3.0A
降壓模塊最大輸出約3A
問題來了, 試的時候因為只有2,3秒左右沒問題, 完成後插上電源大約1分鐘後燈就開始一下一下地閃, 我沒接其他東西, 開關也沒有, 最初以為只是充電盒壞了, 換另一個試, 又換充電器試, 結果都是大約1分鐘後燈就開始一下一下地閃, 請問能猜出問題所在嗎?
作者: 月鏡十夜 時間: 2017-10-8 12:36
我換成3W燈珠就沒閃, 依我有限的豆智識推斷, 不是元供電不足就是降壓模塊過熱
希望有大大能指導
作者: morris 時間: 2017-10-8 15:29
本帖最後由 morris 於 2024-3-22 13:34 編輯
......
作者: kwliu 時間: 2017-10-8 15:34
長扯3A可能overload降壓板同可能散熱不良。
另外推LED應該串聯用恆流線路。
作者: 月鏡十夜 時間: 2017-10-8 16:10
[斷估mode].....我會睇睇係咪粒電感唔夠力，可以試吓換粒大d Amp 數......[/斷估mode] ...
morris 發表於 2017-10-8 15:29
這片已經最大了, 2顆2.8A, 輸出3A應該剛好才對
這片尺吋最小. 其他尺吋更大的只有2A或1A
不然就得改用R5, T6之類更大功率分開電源
作者: 月鏡十夜 時間: 2017-10-8 16:15
長扯3A可能overload降壓板同可能散熱不良。
另外推LED應該串聯用恆流線路。
kwliu 發表於 2017-10-8 15:34
嗯嗯
串聯.... 即是改升壓嗎? 下次試試
作者: jwong852 時間: 2017-10-8 22:15
根本係多處錯誤 :
1. 呢D降壓板, 話3A, 長跑最多2A. 因為好快就會過熱.
2. 推大功率LED, 最好係用恆流, 唔係恆壓.
用恆壓就要串電阻, 否則LED發熱, 溫飄, 電流就走位. 即係亮度不能穩定.
作者: raywan 時間: 2017-10-9 04:43
我買了2顆5W燈株 (3.2~3.4V 1,400mA), 並聯接到降壓模塊上, 由USB電源推
因為我調不到3.2~3.4V, 所以就在3. ...
月鏡十夜 發表於 2017-10-8 04:02
LED power consumption=2*5W=10W
Driver max power output=5V*3A*90%=13.5W very hot
如果想用USB直推LED,只要直接買粒1.4A PTC就OK,唔使考慮電壓同溫度問題，如果想粒LED 耐用Ｏ的，直接把PTC焊到LED附近就可以
作者: 月鏡十夜 時間: 2017-10-9 07:53
本帖最後由 月鏡十夜 於 2017-10-9 09:14 編輯
根本係多處錯誤 :
1. 呢D降壓板, 話3A, 長跑最多2A. 因為好快就會過熱.
2. 推大功率LED, 最好係用恆流, ...
jwong852 發表於 2017-10-8 22:15
那麼我改用2顆3W燈珠 (3.2~3.4V 700mA), 應該個別串個什麼電阻?
希望能附相片, 我去買的時候都是跟店員説明她再拿給我的, 我也有問她要用什麼電阻, 她説我這樣降壓模塊並聯2顆3/5W用USB就不需要, 1W或以下才要加就沒給我
作者: 月鏡十夜 時間: 2017-10-9 07:55
LED power consumption=2*5W=10W
Driver max power output=5V*3A*90%=13.5W very hot
如果想用USB直 ...
raywan 發表於 2017-10-9 04:43
這種嗎?
作者: raywan 時間: 2017-10-9 11:36
這種嗎?
月鏡十夜 發表於 2017-10-9 07:55
yes
如果你用5W LED,用USB 5V 推,你只要買2粒1A PTC resettable fuse就可以
作者: jwong852 時間: 2017-10-9 12:01
那麼我改用2顆3W燈珠 (3.2~3.4V 700mA), 應該個別串個什麼電阻?
希望能附相片, 我去買的時候都是跟店員説 ...
月鏡十夜 發表於 2017-10-9 07:53
3.3V 700mA LED, 應該個別串個什麼電阻 :
(5-3.3)/0.7 = 2.4, 最接近係2.2ohm, 或多枝並/串聯.
電阻功率 = 1.7 x 0.7 =1.19, 即係2W 以上.
所以用恆流電源, 效率高好多, 又可以多粒LED串聯.
https://s.taobao.com/search?spm= ... &sort=price-asc
作者: raywan 時間: 2017-10-10 01:05
3.3V 700mA LED, 應該個別串個什麼電阻 :
(5-3.3)/0.7 = 2.4, 最接近係2.2ohm, 或多枝並/串聯.
電阻功 ...
jwong852 發表於 2017-10-9 12:01
其實串聯電阻有另一個問題,當長開/電阻同LED好接近,LED/電阻所產生廢熱,會另電阻值改變,減低LED壽命
串接PTC比串接電阻恆流有好多好處，電流對於溫度沒有大改變，差不多是恆流，ＬＥＤ熱失控令到電流改變，降低使用壽命，ＬＥＤ driver成本／焊接／電子基本知識比用電阻／ＬＥＤ driver為簡單
Power(LED)=output voltage*PTC max Current
3.3v*0.7A=5V*PTC max current
PTC max current=0.462A~0.5A
作者: 月鏡十夜 時間: 2017-10-10 08:21
本帖最後由 月鏡十夜 於 2017-10-10 08:26 編輯
yes
如果你用5W LED,用USB 5V 推,你只要買2粒1A PTC resettable fuse就可以
raywan 發表於 2017-10-9 11:36
上面的F與H是什麼意思? 如何計算要用哪數値?
依!? 下面看到公式, 即是不用降壓模塊直接接電源?
作者: 月鏡十夜 時間: 2017-10-10 08:23
3.3V 700mA LED, 應該個別串個什麼電阻 :
(5-3.3)/0.7 = 2.4, 最接近係2.2ohm, 或多枝並/串聯.
電阻功 ...
jwong852 發表於 2017-10-9 12:01
即是不用降壓模塊?
作者: jwong852 時間: 2017-10-10 10:11
即是不用降壓模塊?
月鏡十夜 發表於 2017-10-10 08:23
串電阻是用降壓模塊時用, 如電壓調至4V, 電阻值可用少些(1 Ohm 1W), 效率高些.
作者: jwong852 時間: 2017-10-10 10:30
上面的F與H是什麼意思? 如何計算要用哪數値?
依!? 下面看到公式, 即是不用降壓模塊直接接電源? ...
月鏡十夜 發表於 2017-10-10 08:21
用PTC來串LED, 我教電子學幾十年都係第一次聽.
從未做過/計算過, 所以好有興趣研究吓.
1. 你條是什麼公式?
LED 同PTC係串聯, 電流一定相同
不明你條公式是計什麼
2. PTC 要加熱, 電阻才增加, 加熱需時, 快則1秒鐘, 慢則幾慢都得.
未加熱前電阻很低, 以0.5A PTC為例, 電阻約0.3 Ohm 以下, 起動電流很大, 可能燒了LED.
3. 理論還理論, 有無使用PTC作LED限流的實際應用 ?
我手頭無適合的PTC, 不能做這實驗. 做了的, 可否影張相來睇吓 ?
作者: raywan 時間: 2017-10-10 13:02
本帖最後由 raywan 於 2017-10-10 13:19 編輯
用PTC來串LED, 我教電子學幾十年都係第一次聽.
從未做過/計算過, 所以好有興趣研究吓.
1. 你條是什麼公 ...
jwong852 發表於 2017-10-10 10:30
我已經試過用呢個方法改左一個USB 3W LED台燈,之前係無任何LED driver, USB直推3粒1W LED,開左台燈3分鐘,溫度已經升到60~70C,全金屬外殼散熱,改左用PTC限流後,光度有起始時比USB直推為暗,但電流可以保持穩定(USB voltage/current meter),外殼溫度保持大約45度超過1小時
1) LED 最大功率=PTC cut off current * 輸出電壓(USB 5V),這條公式要找出當用5V輸出到LED 時,最大限流應該要用幾多A
2) PTC加熱才會開始限流,當PTC cold start時候,PTC差不多沒有限流,LED 溫度/電流上升,直到接近PTC 到達cut off current,PTC 開始限流,當PTC/LED溫度到達 PTC curie point,PTC 馬上降低電流到~0A,LED因為輸入電流降低,開始冷卻,保護LED因熱失控問題電流不停上升(電阻就沒有這個好處)
如果5V 直接輸入比LED,一定會超過LED本身最大電流,PTC作用就要限制輸出電流到LED,所以要用PTC限制~0.5A 輸出電流到LED身上 (未計PTC自身降壓,所以0.5A應該沒大問題)
3) 有,可能要等晚上有時候先post上來
作者: jwong852 時間: 2017-10-10 15:11
我已經試過用呢個方法改左一個USB 3W LED台燈,之前係無任何LED driver, USB直推3粒1W LED,開左台燈3 ...
raywan 發表於 2017-10-10 13:02
Thanks for your input.
用PTC, 應該係先光後暗? 因為PTC係升溫升電阻.
如電源有限流, 先光後暗效果可能不明顯.
作者: raywan 時間: 2017-10-10 23:11
本帖最後由 raywan 於 2017-10-10 23:23 編輯
回覆 19# jwong852
有圖有真相
https://imgur.com/a/AQgAi
cold start時候5V 0.87A,開了30分鐘後,電流不斷下降到0.5A,如果無PTC限流,溫度直升到70~80C
https://imgur.com/a/1NI7Y
作者: nganshiu 時間: 2017-10-11 02:15
2. PTC 要加熱, 電阻才增加, 加熱需時, 快則1秒鐘, 慢則幾慢都得.
未加熱前電阻很低, 以0.5A PTC為例, 電阻約0.3 Ohm 以下, 起動電流很大.
未加熱前, 這個要靠電源限制?! 時間好短所以無乜所謂?
作者: raywan 時間: 2017-10-11 03:25
本帖最後由 raywan 於 2017-10-11 03:31 編輯
2. PTC 要加熱, 電阻才增加, 加熱需時, 快則1秒鐘, 慢則幾慢都得.
未加熱前電阻很低, 以0.5A PTC為例, ...
nganshiu 發表於 2017-10-11 02:15
PTC會有起動電流大問題???真係未聽過,PTC可以算係resistive loading,唔係purely inductive loading,所以無起動電流大呢個問題,仲有PTC你可以視為Fuse,idea fuse係0 ohm,你要明白左PTC physical characteristic先識用
只有purely inductive/capactive loading先有起動電流問題,要響circuit前加NTC
仲有0.3ohm只係PTC resistance,仲未計LED resistance
Resistance(total)=R ptc +R led
作者: 月鏡十夜 時間: 2017-10-11 09:48
本帖最後由 月鏡十夜 於 2017-10-11 15:04 編輯
yes
如果你用5W LED,用USB 5V 推,你只要買2粒1A PTC resettable fuse就可以
raywan 發表於 2017-10-9 11:36
那麼我並聯2顆3W 3.2~3.4V 700mA的時候, 也是在降壓後個別接1顆0.75A嗎?
忘了問, 大約幾錢1顆? 想偷懶不去深水埗買
作者: 月鏡十夜 時間: 2017-10-11 09:52
本帖最後由 月鏡十夜 於 2017-10-11 10:12 編輯
回覆 jwong852
有圖有真相
cold start時候5V 0.87A,開了30分鐘後,電流不斷下降到0.5A,如果無PTC ...
raywan 發表於 2017-10-10 23:11
這種板不是本身預定了串聯焊位嗎? 店員説的
莫非店員騙我?
這燈頭我也有買, 只是還未送到, rw大也用這種, 看來我買對了貨
作者: nganshiu 時間: 2017-10-11 11:11
PTC會有起動電流大問題???真係未聽過,PTC可以算係resistive loading,唔係purely inductive loading, ...
raywan 發表於 2017-10-11 03:25
https://hk.images.search.yahoo.com/search/images;_ylt=A3eg9GmZhN1ZKm8AJeW1ygt.?ei=UTF-8&n=60&fr=crmas&p=PTC+characteristics&fr2=sp-qrw-corr-top&norw=1
看來整簡單野可以試試 .
開了30分鐘後,電流不斷下降到0.5A, 外殼溫度保持大約45度
請問是用了那粒PTC? Rref/Tref係幾多?
作者: jwong852 時間: 2017-10-11 17:35
本帖最後由 jwong852 於 2017-10-11 22:31 編輯
PTC會有起動電流大問題???真係未聽過,PTC可以算係resistive loading,唔係purely inductive loading, ...
raywan 發表於 2017-10-11 03:25
"起動電流大", 唔係因為用PTC, 而係無限流電阻.
如你用一般FUSE, 取代PTC, 你就知我的意思.
一般PTC係用作FUSE使用, 但係RESETABLE (SELF RECOVER). 用來串LED的應用都不錯.
起碼可以保護LED, 不會長期工作於太高溫度, 此正是LED短命的主要原因.
作者: 月鏡十夜 時間: 2017-10-11 21:18
本帖最後由 月鏡十夜 於 2017-10-11 22:20 編輯
"起動電流大", 唔係因為用PTC, 而係無限流電阻.
如你用一般FUSE, 取代PTC, 你就知我的意思.
一般PTC係 ...
jwong852 發表於 2017-10-11 17:35
那麼能教我應讓要如何完成1個3W燈珠 (3.2~3.4V 700mA) 的回路嗎?
我只是USB(5V)接降壓模塊將電壓降到大約3.2V, 然後直接並聯2顆3W燈珠
由於聽取rw建議, 打算在降壓模塊與燈珠之間分別補上1顆PTC
大大妳能建議我再補上什麼在什麼位置嗎?
順便補張相片, 我是這樣做的
另外用萬用錶如何檢測電流?
A有2,000u 20m 200m 與 10, 我將2針接觸電源線都無反應, 能教我測嗎?
作者: raywan 時間: 2017-10-11 23:48
本帖最後由 raywan 於 2017-10-12 01:05 編輯
那麼能教我應讓要如何完成1個3W燈珠 (3.2~3.4V 700mA) 的回路嗎?
我只是USB(5V)接降壓模塊將電壓降到大約3 ...
月鏡十夜 發表於 2017-10-11 21:18
1)如果你把1粒3W LED 用左單車上,我建議你去由福仁買個USB單車燈,$49有 build-in LED driver,有得2級光暗,唔使煩
2) 如果你用USB直推1粒3W LED,只要買粒700mA PTC就可以,我知道灣仔298和興有得賣PTC,鴨記唔多覺有得賣
如果決定用PTC串接3W LED,只要一粒700mA PTC串聯LED 就可以,唔需要任何LED driver/電路,但LED一定要有heat sink,PTC最好放近LED heat sink附近(suggest你單獨一粒PTC 對一粒3W led,唔係串聯可能唔夠電壓推2粒3W LED)
打到去10A,test lead 一邊connect電源,一邊connect LED/PTC,唔識上youtube 找multimeter current meaurement
作者: yeeyee2004 時間: 2017-10-11 23:55
https://world.tmall.com/item/553 ... e27b&abbucket=7
其實你買呢類最穩陣
作者: raywan 時間: 2017-10-11 23:55
"起動電流大", 唔係因為用PTC, 而係無限流電阻.
如你用一般FUSE, 取代PTC, 你就知我的意思.
一般PTC係 ...
jwong852 發表於 2017-10-11 17:35
PTC如果響正常溫度/電流下工作,電阻極少,可以不理,可視為一條>0.1m ohm fuse,當接近工作電流上限,就會開始發熱,降低流通電流,保護元件,設計上也要注意工作溫度是否低於25C,如果工作溫度低於25C,有可能燒左元件都未啟動保護機制(PTC特性)
作者: raywan 時間: 2017-10-12 00:39
其實你買呢類最穩陣
yeeyee2004 發表於 2017-10-11 23:55
不如買過Lab PSU比佢用好過啦
作者: 月鏡十夜 時間: 2017-10-12 04:54
1)如果你把1粒3W LED 用左單車上,我建議你去由福仁買個USB單車燈,$49有 build-in LED driver,有得2 ...
raywan 發表於 2017-10-11 23:48
妳印象中要$20/顆嗎?
不是串聯時電壓加上去電流不變嗎?
作者: raywan 時間: 2017-10-12 09:53
妳印象中要$20/顆嗎?
不是串聯時電壓加上去電流不變嗎?
月鏡十夜 發表於 2017-10-12 04:54
大量買幾蚊粒law
你驚未買幾粒600mA,700mA,800mA試下未得law
作者: 月鏡十夜 時間: 2017-10-12 14:02
本帖最後由 月鏡十夜 於 2017-10-12 14:17 編輯
大量買幾蚊粒law
你驚未買幾粒600mA,700mA,800mA試下未得law
raywan 發表於 2017-10-12 09:53
不過她是否開價比深水埗貴幾倍我還得有個底嘛, 貴太多就只買1顆, 差不多就多買幾顆
就好似在街市買條氣管要$8/尺, 在魚街買要$8/米一樣
只是這樣
我這樣理解可以嗎?
將2顆燈珠串聯, 需求電壓變成6.4~6.8V, 但供電電流依然是700mA, 所以需要1顆700mAPTC
將2顆燈珠並聯, 需求電壓3.2~3.4V不變, 但供電電流增加為1,400mA, 所以需要1顆1APTC而不是分別在燈珠前各接1顆700mAPTC
有沒有錯?
作者: raywan 時間: 2017-10-13 00:15
不過她是否開價比深水埗貴幾倍我還得有個底嘛, 貴太多就只買1顆, 差不多就多買幾顆
就好似在街市買條氣管 ...
月鏡十夜 發表於 2017-10-12 14:02
PTC fuse我是從舊電路板拿出來,有時見到塊板壞左,拿走O的有用元件,好過存放塊壞板,所以有好多PTC,NTC,TVS,LDO, regulator,EMI filter, choke,cap,IC...
將2顆燈珠串聯, 需求電壓變成6.4~6.8V, 但供電電流依然是700mA, 所以需要1顆700mA PTC
正確,但你用USB 5V輸出比兩粒LED,可能會唔夠光,PTC可能都唔使用tim
將2顆燈珠並聯, 需求電壓3.2~3.4V不變, 但供電電流增加為1,400mA, 所以需要1顆1APTC而不是分別在燈珠前各接1顆700mAPTC
並聯呢個接法會比較好,比串聯會光O的,但要兩粒700mA PTC
作者: 月鏡十夜 時間: 2017-10-13 11:41
PTC fuse我是從舊電路板拿出來,有時見到塊板壞左,拿走O的有用元件,好過存放塊壞板,所以有好多PTC,NT ...
raywan 發表於 2017-10-13 00:15
了解, 順便問一下, 電阻與限流電阻是2種元件吧?
電阻我知道是將電源多餘電壓消耗掉, 例如(5-3.2)V÷使用電流
那麼限流電阻又是如何? 在電阻之後再加上定額限流嗎?`
作者: raywan 時間: 2017-10-15 22:40
了解, 順便問一下, 電阻與限流電阻是2種元件吧?
電阻我知道是將電源多餘電壓消耗掉, 例如(5-3.2)V÷使用電 ...
月鏡十夜 發表於 2017-10-13 11:41
電阻與限流電阻都是電阻,只係用法唔同,可以上wiki search voltage divider, current divider,current limiting resistor,都係由唔同電阻建構而成
其實LED限流方法有很多種,最簡單係限流電阻<LM317T限流<PWM方法<LED 專用IC....
作者: 月鏡十夜 時間: 2017-10-16 07:27
電阻與限流電阻都是電阻,只係用法唔同,可以上wiki search voltage divider, current divider,curren ...
raywan 發表於 2017-10-15 22:40
原來如此, 一直以為限流電阻是1個元件, 原來是電阻加限流1組元件才對
長知識了, 謝謝~

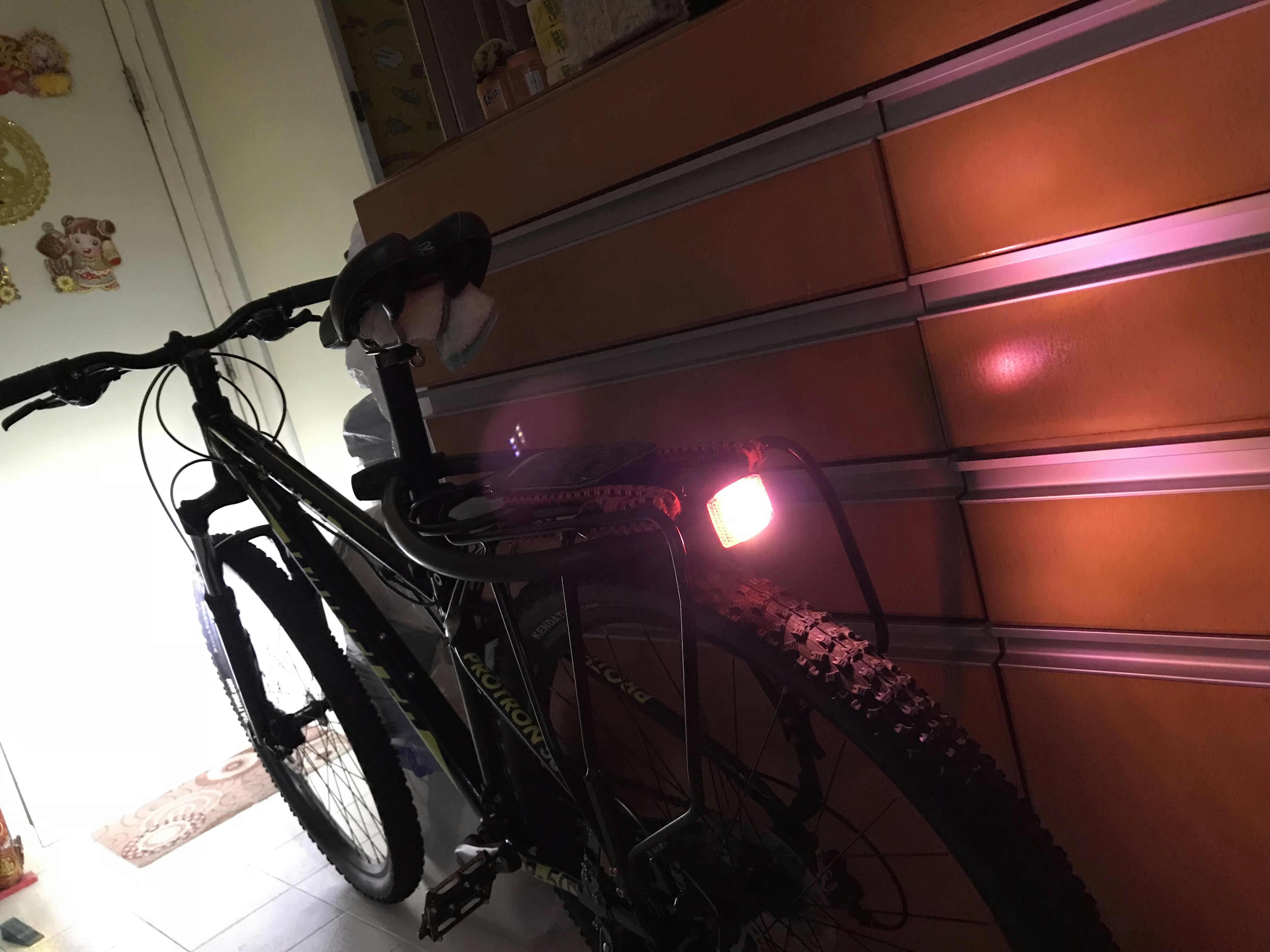

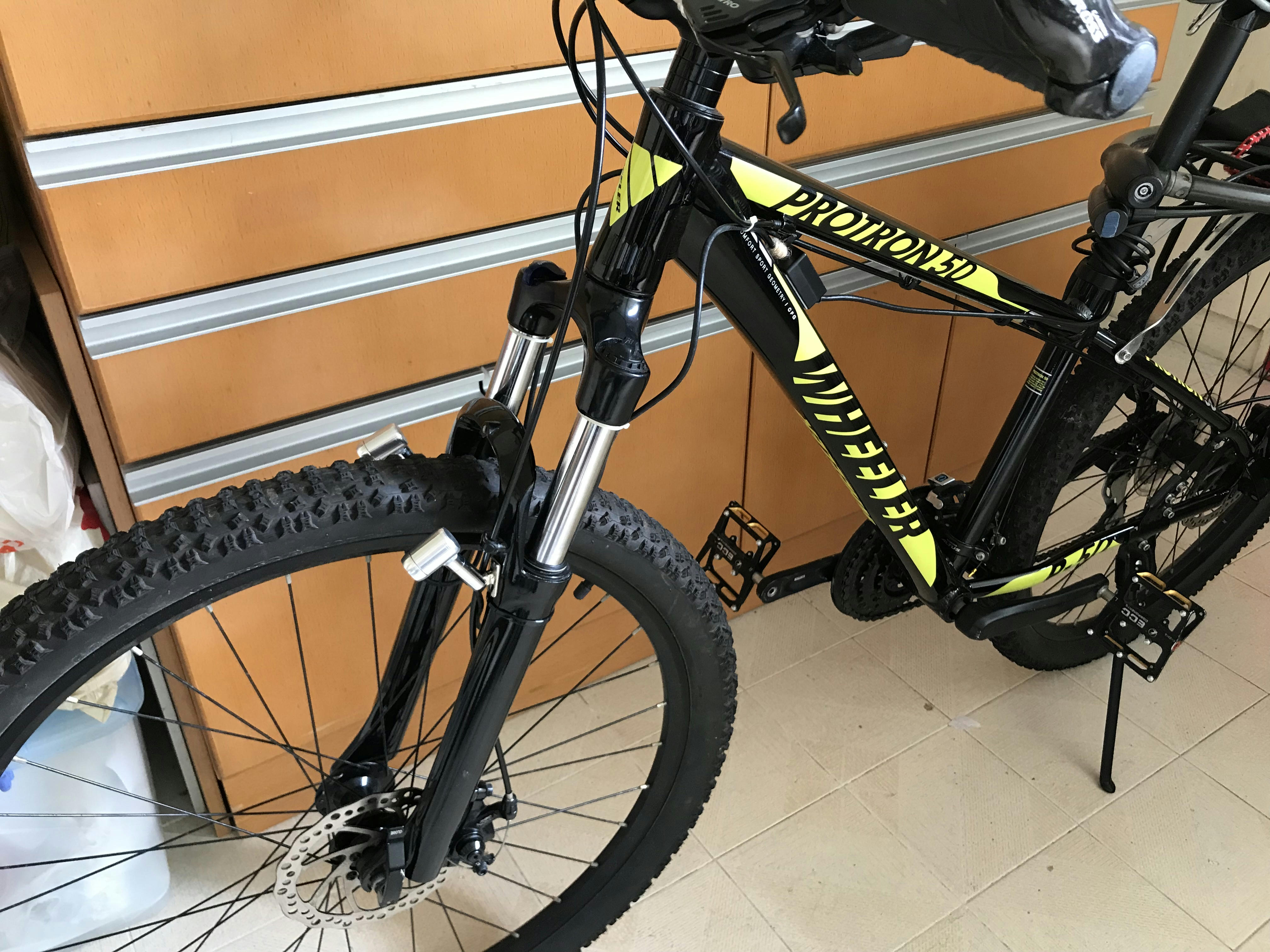

作者: 月鏡十夜 時間: 2017-10-19 08:11
舊燈泡不夠亮沒用放置
舊電筒開關接觸不良又不夠亮放置
反光板不小心弄斷了卡糟拆下來放置
前幾天翻東西時翻了出來, 將3個解體後合體再補上1根USB線與1片無痕雙面膠貼, 就成為了這個有燈的反光板
作者: raywan 時間: 2017-10-19 12:11
回覆 39# 月鏡十夜
