作者: pc0020 時間: 2017-10-15 06:37 標題: 請教時間制開關後加手動開關
有個電子時間制開關，設定咗每小時00分至10分通電，想喺呢個時間制後加個手動開關，手動開關關咗即使時間制通電都唔通電比後面嘅負載。呢個手動開關要喺返定為關嘅時候接駁一粒紅燈，開嘅時候接駁一粒綠燈以作色別，請問應該用邊款開關同電線應該點接？電壓為市電220v, 負載約70w, 請指教一下，thx.
作者: yeeyee2004 時間: 2017-10-15 07:07

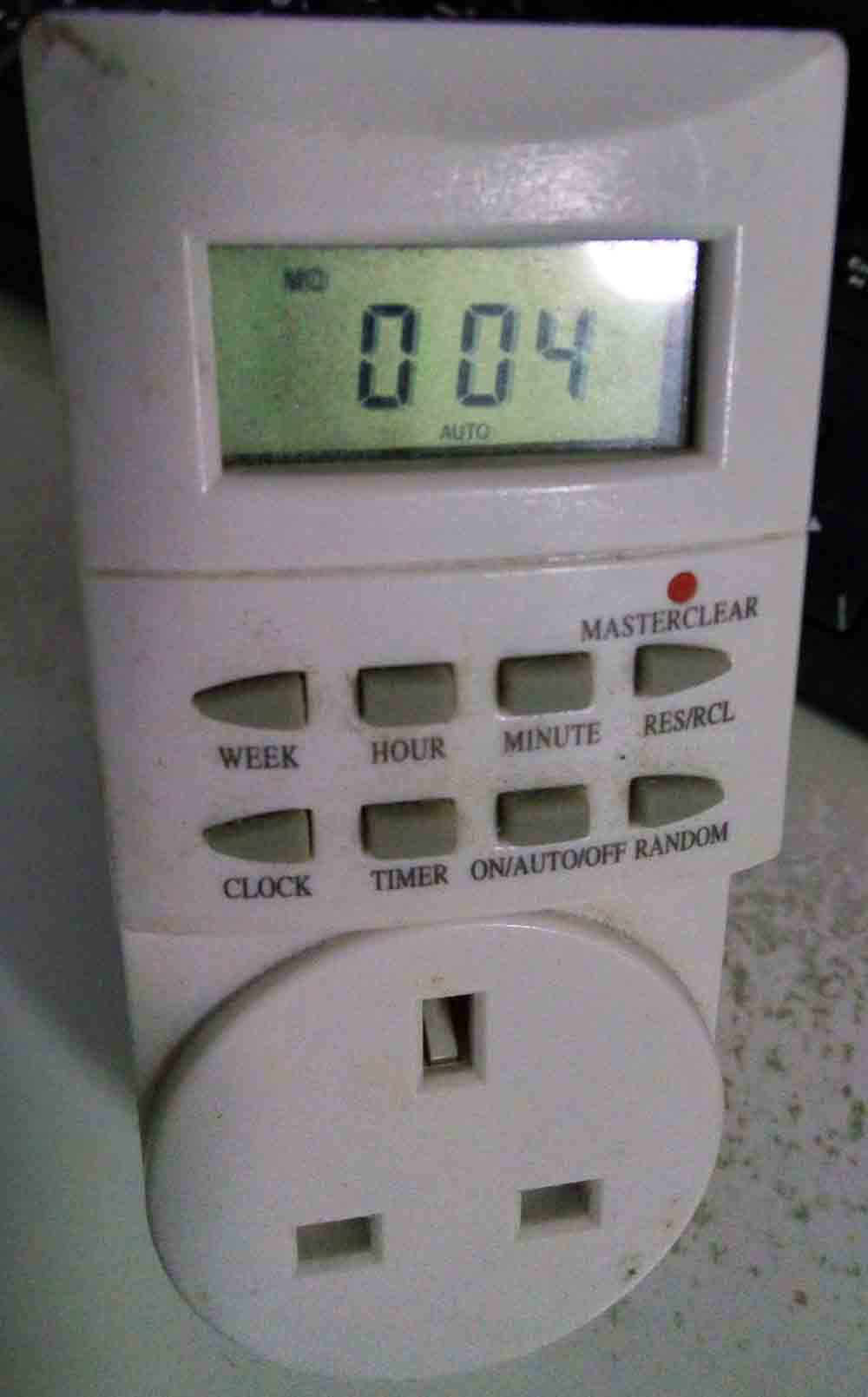

回覆 1# pc0020 javascript:;呢個得唔得佢on off auto係display顯示鴨街賣一百文咁上下
圖片附件: 未命名-01.jpg (2017-10-15 07:05, 51.41 KB) / 下載次數 59https://www.hkepc.com/forum/attachment.php?aid=2017640&k=1701579add5dda8ebcbae83742f603ae&t=1781430901&sid=1NGEzaps1P
作者: pc0020 時間: 2017-10-15 07:31
回覆 2# yeeyee2004
唔該你先。我買咗呢種駁線，插蘇唔啱用，雖然呢隻都有得揀開開同自動，但成日off咗都唔記得較返auto, 所以想整顯眼啲，唔知2去3條線個位 (拉落下面接線圖）加手動得唔得，如果得嘅話手動設關時點接粒紅燈會著呢？
https://detail.tmall.com/item.ht ... amp;_u=f23r6obhd435
作者: yeeyee2004 時間: 2017-10-15 07:50
回覆 3# pc0020
得你係load個度加個有燈開關就得
作者: pc0020 時間: 2017-10-15 08:23
回覆 4# yeeyee2004
2去3條線得唔得？去load果條應該時間到通電先會著咁就冇意義。另外係咪有隻開關on同off可以off時都有另一路通電？駁紅燈
作者: Charcoal99 時間: 2017-10-15 09:26
加個DPDT雙刀雙擲開關, 一組驅動紅綠指示燈, 一組用來開關電源。指示燈可以選220V的。
基本上負載和指示燈是分開的，只是共用同一個開關。
作者: yeeyee2004 時間: 2017-10-15 10:09
回覆 5# pc0020
你係line in加掣都得但有個問題如果off得奈d記憶會無左，正常應該係load個邊加開關
作者: hyiu00 時間: 2017-10-15 10:36
本帖最後由 hyiu00 於 2017-10-15 10:41 編輯
我買了這個用作時間制，又可網上控制，手動一按開，再按關，按鈕有指示燈，好方便又細部，當然代價是你要信得過大陸的 cloud server。
https://detail.tmall.com/item.ht ... &_u=fuk2do7f0ed
作者: chpyeung 時間: 2017-10-15 11:03
我買了這個用作時間制，又可網上控制，手動一按開，再按關，按鈕有指示燈，好方便又細部，當然代價是你要信 ...
hyiu00 發表於 2017-10-15 10:36
其他牌子有英規的。
作者: pc0020 時間: 2017-10-15 11:19
回覆 6# Charcoal99
制加邊個位？
作者: hyiu00 時間: 2017-10-15 11:33
回覆 9# chpyeung
佢都有英規，但好貴。同一個牌子，英規比國標貴幾倍。
作者: Charcoal99 時間: 2017-10-15 12:50
本帖最後由 Charcoal99 於 2017-10-15 13:03 編輯
回覆 10# pc0020
開關插在 Timer N.O.輸出 - 負載之間便可以了。
DPDT下方開關 連接到 時間掣2-3腳之間也可以。
圖片附件: timer-switch.png (2017-10-15 12:49, 7.81 KB) / 下載次數 60https://www.hkepc.com/forum/attachment.php?aid=2017682&k=ff1cf2c91f5186325341e55cdb6ecbb2&t=1781430901&sid=1NGEzaps1P
作者: pc0020 時間: 2017-10-15 13:57
本帖最後由 pc0020 於 2017-10-15 13:58 編輯
回覆 12# Charcoal99
Thx, 如果我唔需要dpdt關果粒燈呢？係咪只要加個帶燈開關喺2脚同3脚之間，NO去負載唔使再加開關？
作者: pc0020 時間: 2017-10-15 14:02
唔覺意喺淘寶揾到個英規，38.8人仔 【英规智能家用电子定时器 厨房电动车预约定时开关插座 自动断电】http://e22a.com/h.GkSsLK?sm=762668 点击链接，再选择浏览器打开；或复制这条信息￥UK3c0UG36tj￥后打开????手机淘宝????
作者: Charcoal99 時間: 2017-10-16 19:09
本帖最後由 Charcoal99 於 2017-10-16 19:13 編輯
回覆 12# Charcoal99
一般是可以﹐但也有例外情況。
如果只是簡單兩腳開闢﹐要看是那種指示燈, 因為是串接而沒有接零線,
開關能工作並會有電流流過, 指示燈如有電流過便會亮的是可以用。
但開關電壓差不再是220V，如果指示燈需要壓差大供電的 便不一定能點著了。
帶有火線零線輸入及火零線輸出的三或四接頭開關關可用, 因為零線是給指示燈用的,
但接法是火線輸入輸出接2-3腳之間, 但N腳要接零線。
如以下開關
https://item.taobao.com/item.htm?id=525882143177
作者: pc0020 時間: 2017-10-17 01:29
本帖最後由 pc0020 於 2017-10-17 01:31 編輯
回覆 15# Charcoal99
Thx, 如果轉一轉，好似你#12咁，不過轉做SPDT, NO去負載唔接開關。 喺2線出後入SPDT, 關接紅燈火線，紅燈零線接零線， 開接兩條火線，一條入3, 一條接綠燈火線，綠燈零線接零線，咁又得唔得呢？
作者: Charcoal99 時間: 2017-10-17 09:22
回覆 16# pc0020
可以，這個想法相當不錯。
整理如下
圖片附件: T2.png (2017-10-17 09:22, 7.4 KB) / 下載次數 53https://www.hkepc.com/forum/attachment.php?aid=2018136&k=0a1c2b85af7060a07271e5d43faa8eb8&t=1781430901&sid=1NGEzaps1P
作者: pc0020 時間: 2017-10-17 11:07
本帖最後由 pc0020 於 2017-10-17 11:18 編輯
回覆 17# Charcoal99

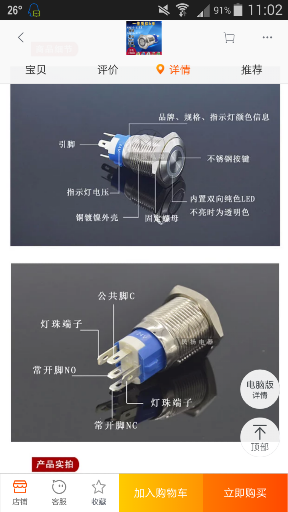

Thx, 如果換以下呢隻220V帶燈按鈕開關呢？ 2線出入開關C, NO接燈珠端子, 由NO或燈珠端子入返3, NC接紅燈火線， 另一個燈珠端子同紅燈零線接零線， 行唔行得通？
圖片附件: Screenshot_2017-10-17-11-02-16-288x512.png (2017-10-17 11:14, 105.59 KB) / 下載次數 45https://www.hkepc.com/forum/attachment.php?aid=2018149&k=f602f70cc714abb3bf704b56cf232acc&t=1781430901&sid=1NGEzaps1P
作者: Charcoal99 時間: 2017-10-17 12:04
本帖最後由 Charcoal99 於 2017-10-17 12:23 編輯
接法跟 #16 一樣，只不過是 'ON' 指示燈換成按鈕內置燈珠而已。
按鈕開關是自鎖型便沒問題。
注意金屬不鏽鋼按鈕與接腳的絕縁處理。
這種金屬面按鈕我一般只用在低壓上，
因內置燈碰到了水或潮濕安全問題便不大好辦。
作者: pc0020 時間: 2017-10-17 17:57
回覆 19# Charcoal99
Ok, thx. 如果咁駁直接控制條火線入時間制個com, 會唔會撞或者整燒佢？尤其喺通電時間由off轉on比電入3
作者: Charcoal99 時間: 2017-10-17 19:34
本帖最後由 Charcoal99 於 2017-10-19 07:35 編輯
如果你看再看清楚它的線路板設計
https://detail.tmall.com/item.htm?id=549796455802
3-4-5腳的 COM-NO-NC 其實只是它內部 30A 繼電器接腳點。
這些接腳點內部都不帶電，一般稱為 dry contact 乾接點，
時間掣只是在輸入時段的時間裡把計電器的開關公共接點 Common (COM) 從 Normal Close(NC 常閉)
腳斷開改接通 到 Normal Open (NO 常開)腳而已。你把它看成一個開關便可以，除非負載短路，
開關可以承受30A 的電流流過，大電流電感性負載加 RC snubber (滅弧器或火花消滅器)
保護繼電器接點不碳化及接點不熔合黐刀便可。
作者: dennix 時間: 2017-10-18 12:54
本帖最後由 dennix 於 2017-10-18 12:55 編輯
deleted
作者: pc0020 時間: 2017-10-18 14:22
本帖最後由 pc0020 於 2017-10-18 14:26 編輯
回覆 21# Charcoal99
Thx, 我明白com, no, nc嘅關係所以先諗住喺com度加開關。但係其他電子嘢我唔多識，就好似個relay上嘅電路圖，好似係六隻脚，控制線圈兩隻，com, no, nc三隻，點解仲有一隻接去公共點？呢隻脚有咩用？
圖片附件: 2017-10-18 14.14.51-270x296.png (2017-10-18 14:23, 82.71 KB) / 下載次數 61https://www.hkepc.com/forum/attachment.php?aid=2018348&k=5486530c07908fffbf64487116c04de1&t=1781430901&sid=1NGEzaps1P
作者: Charcoal99 時間: 2017-10-18 14:58
本帖最後由 Charcoal99 於 2017-10-18 15:12 編輯
T90 relay 有數種接腳選項
從四腳到六腳都有，大小尺寸跟腳位都固定，
Relay上標示的不是電路圖而是接腳選項接線圖
上圖表明它是六腳型，當中COM 腳有兩個，一般只會出現在大電流繼電器中。
方便大電流接線的走線﹐(大電流線路PCB走線要有一定截面積，正如電線也要粗些一樣)
COM腳一般連接分枝會比較多些。
作者: pc0020 時間: 2017-10-18 22:29
回覆 24# Charcoal99
咁會唔會線3入一個com脚， 線2(L) 條火線接咗另一隻com脚嘅呢？
作者: Charcoal99 時間: 2017-10-19 08:02
回覆 25# pc0020

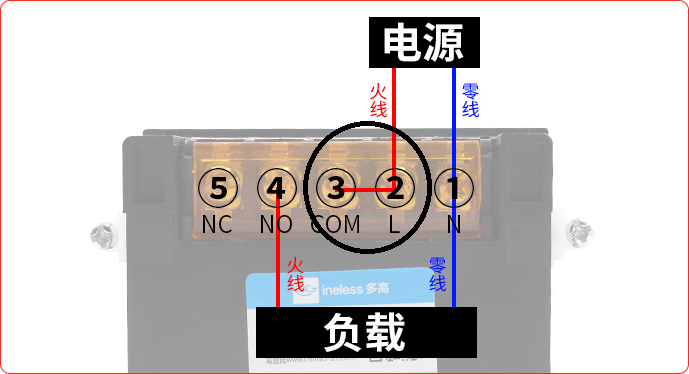

找電表量一下 2-3 腳之間是否短路便會知道。
不過一般不會，果若如此
1. 時間掣可以不用多做一個接腳出來，
2. 就算它多做了一個接腳，接線圖要用家外部連接 2-3 的紅線便多餘了，
3. 這樣做限制了用途﹐因為這是30A的大功率時間掣，負載供電火線不一定跟時間掣相同，
況且繼電器開關一般可以插入供電-負載串接迴路中間的任何一點，不一定是火線，
例如火線後再加一個總開關才連進來，而時間掣需要不斷電工作。
圖片附件: T3.png (2017-10-19 08:00, 149.15 KB) / 下載次數 68https://www.hkepc.com/forum/attachment.php?aid=2018475&k=cfc877090edb99d35c65d6ae5b436cae&t=1781430901&sid=1NGEzaps1P
作者: pc0020 時間: 2017-10-24 21:37
回覆 26# Charcoal99
Thx again, 這個時間制有16組開關，如果我需要30組開關，用兩個得唔得？即正常接線，但兩個時間制嘅負載輸出接去同一負載，咁樣得唔得？因我開關時段唔規律嘅，用唔到倒時果隻，即cn102,唔該
作者: Charcoal99 時間: 2017-10-24 22:08
回覆 27# pc0020
如果兩個時間掣的電源輸出使用相同的火線及零線來源，可以。
如果兩組電源來自不同地方便要保證它們要同壓同相才可。
