作者: xiao 時間: 2018-1-22 10:28 標題: USBee AX Saleae 要用卻沒了軟件
本帖最後由 xiao 於 2018-1-27 10:19 編輯
不知道這還有人用麼
翻出來想用又再次找不到軟件
網路上找到比較接近的資料
用不到PWM輸出, 可是需要簡單用一下 LOGIC ANALYSIER 或者 OSCOPE

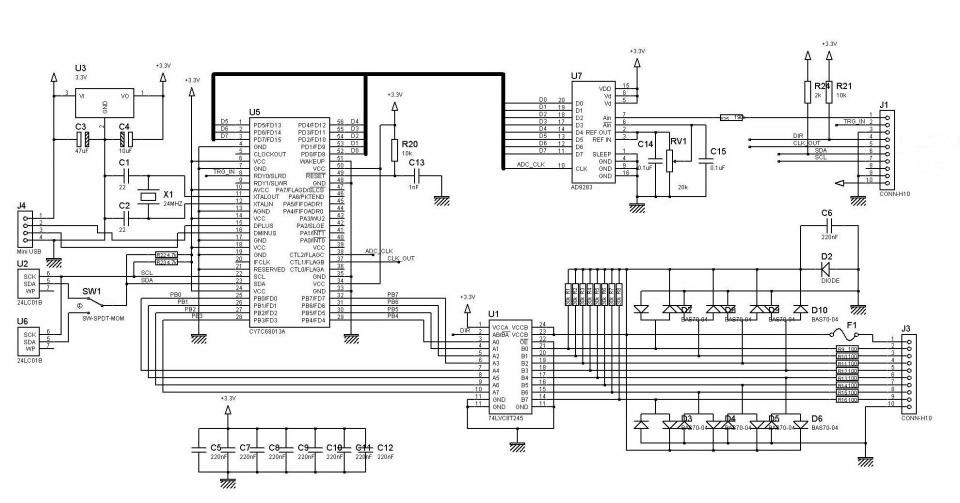

電路圖, 應該是這個設計沒錯, 因為 TTL CHIP 用 LVC4245, 還有兩個 EEPROM
https://ba0sh1.com/blog/2012/12/30/saleae-pwm-generator/
PWM 輸出有人開放源碼, https://github.com/joosthaverkort/PWMLogic

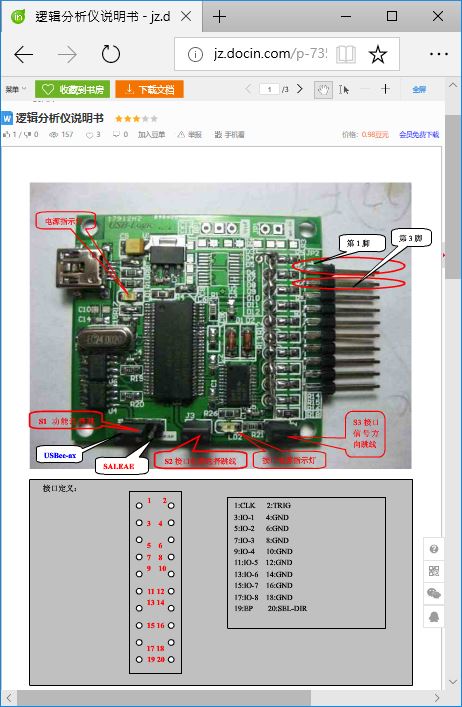

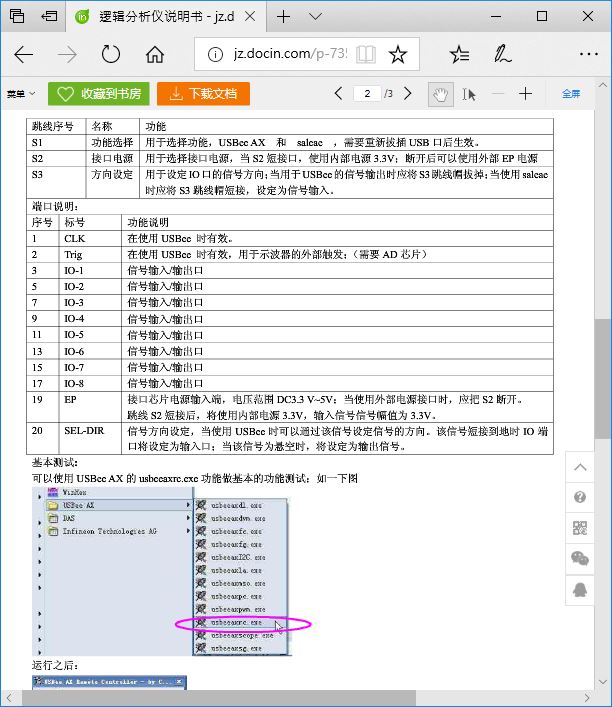

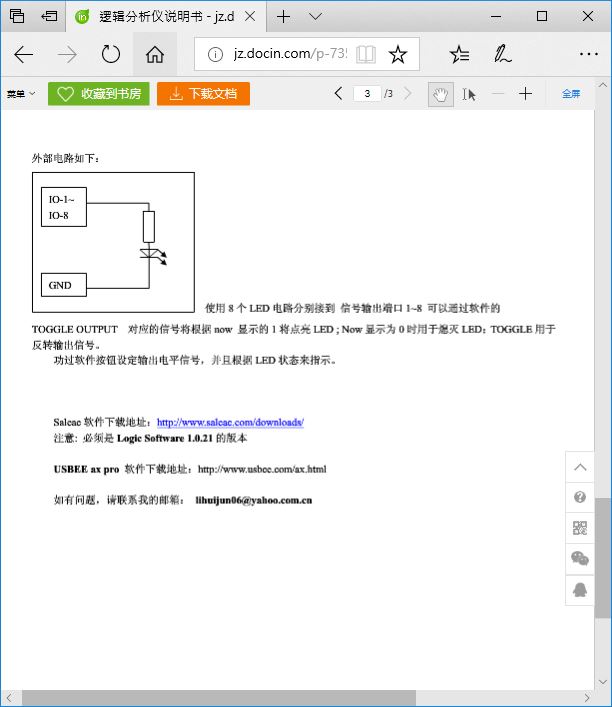

說明書只找到幾頁
經過各大神的指點, 找到了一些工具, 叉回來自用, 可以把 VID PID 寫回去EEPROM
https://github.com/xiaolaba/boring_logic
寫入USBee AX Pro 的 VID / PID /REV 字串, C0 A9 08 12 00 00 00 00
寫入SALEAE 的 VID / PID /REV 字串, C0 25 09 81 38 00 1B 00
終於復活了.
順道找了一些工具, 開源的免費
https://abzman2k.wordpress.com/tag/usbee/
https://www.triplespark.net/elec/periph/USB-FX2/eeprom/
https://sigrok.org/wiki/Main_Page

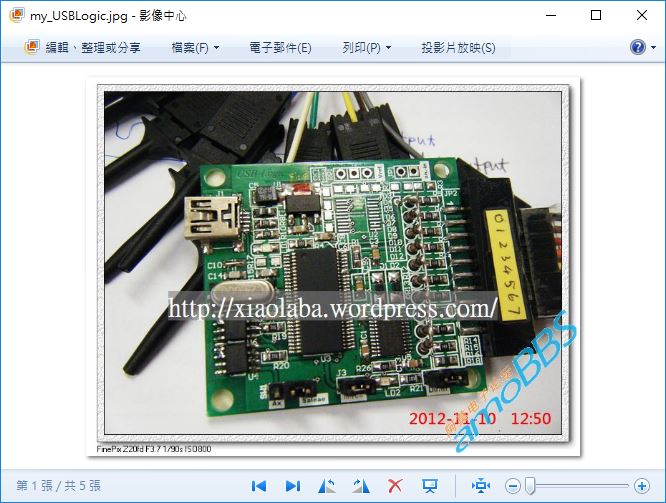

圖片附件: my_USBLogic_small.JPG (2018-1-22 10:24, 77.96 KB) / 下載次數 178https://www.hkepc.com/forum/attachment.php?aid=2037367&k=0e4f19bc385b580f83023e77c4b65185&t=1793219703&sid=2NCHo9Jyck
圖片附件: USBee AX Saleae readme1.JPG (2018-1-22 10:27, 72.45 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2037368&k=259c2264ae37cd4e6000350f03d5f81a&t=1793219703&sid=2NCHo9Jyck
圖片附件: USBee AX Saleae readme2.JPG (2018-1-22 10:27, 101.16 KB) / 下載次數 136https://www.hkepc.com/forum/attachment.php?aid=2037369&k=7105ff05ba3082bd2ef987cc7c918e57&t=1793219703&sid=2NCHo9Jyck
圖片附件: USBee AX Saleae readme3.JPG (2018-1-22 10:27, 53.48 KB) / 下載次數 212https://www.hkepc.com/forum/attachment.php?aid=2037370&k=63d803ec7a55513a825e7f6128be2c54&t=1793219703&sid=2NCHo9Jyck
圖片附件: Saleae logic Schematic.jpg (2018-1-22 10:28, 92.16 KB) / 下載次數 134https://www.hkepc.com/forum/attachment.php?aid=2037371&k=1abc4ab59c588d247fea6bcd7e0479a1&t=1793219703&sid=2NCHo9Jyck
作者: YES_MAN 時間: 2018-1-25 02:21
設計很整蠱人,
粒Bus Transceiver用了4245,
4245 port A 要5V, port B 要3V3,
但線路圖port A 接3V3, port B 接 5V.
作者: Joe_Black 時間: 2018-1-25 08:08
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Charcoal99 時間: 2018-1-25 10:05
粒 Transceiver 係 74LVC8T245
VccA 及 VccB 都可以行 1.65- 5.5V
Saleae Logic 8 spec. 標示可以行 1.8V-5.5V

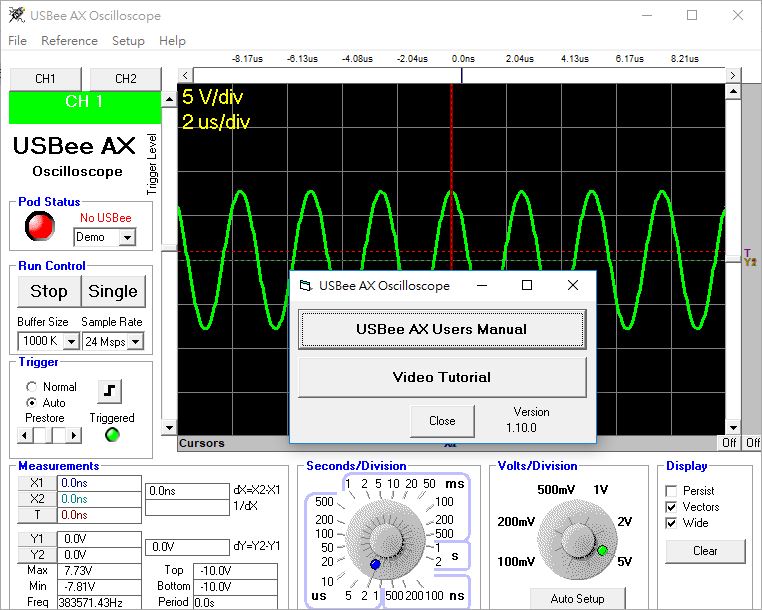

作者: xiao 時間: 2018-1-25 12:18
PDF： （2MB）
Executable ZIP： （8MB）
14年1月22 下載的，不知行不行
Joe_Black 發表於 2018-1-25 08:08
感謝你的火力支援

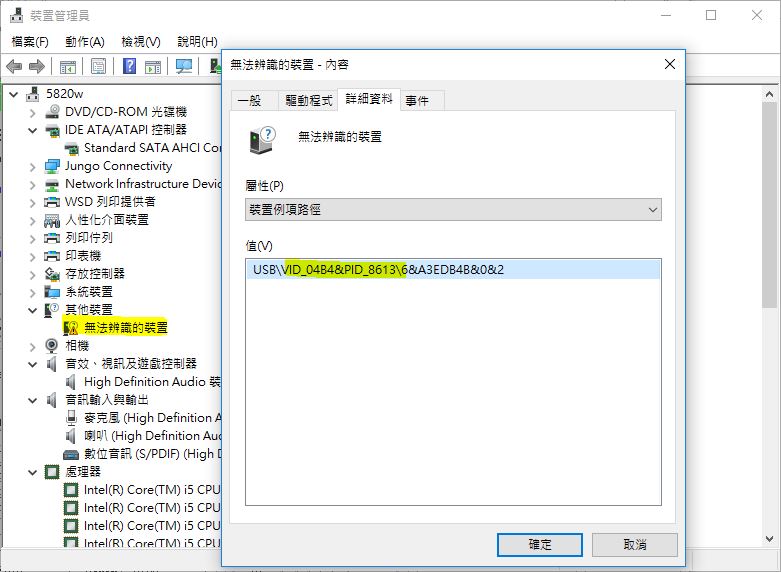

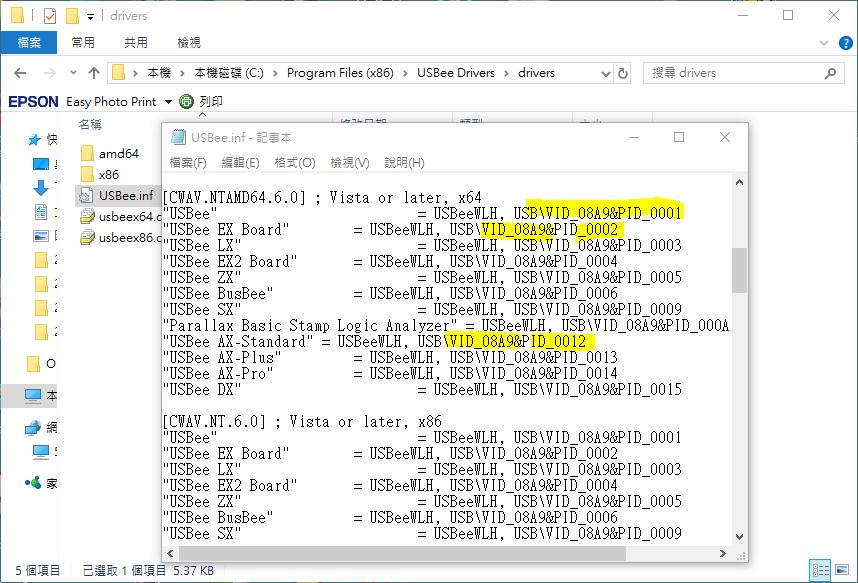

可惜driver 不對, 看來 VID PID 不一樣
不動作
圖片附件: USBee AX 1.10.0.JPG (2018-1-25 12:17, 113.94 KB) / 下載次數 141https://www.hkepc.com/forum/attachment.php?aid=2038066&k=912381f98e911cef8cef2486c5280926&t=1793219703&sid=2NCHo9Jyck
圖片附件: USBee_driver_NG.JPG (2018-1-25 12:17, 128.04 KB) / 下載次數 164https://www.hkepc.com/forum/attachment.php?aid=2038067&k=1c23316e39adbb6264e04812fcbe8c56&t=1793219703&sid=2NCHo9Jyck
圖片附件: VID_04B4 PID_8613.JPG (2018-1-25 12:17, 77.02 KB) / 下載次數 139https://www.hkepc.com/forum/attachment.php?aid=2038069&k=8dd3a71315b56de63e8ff40709723055&t=1793219703&sid=2NCHo9Jyck
作者: xiao 時間: 2018-1-25 12:20
設計很整蠱人,
粒Bus Transceiver用了4245,
4245 port A 要5V, port B 要3V3,
但線路圖port A 接3V3, port ...
YES_MAN 發表於 2018-1-25 02:21
這倒沒有注意, 不過內定接 3.3V ,也可以拔掉JUMPER外接5V
作者: xiao 時間: 2018-1-25 12:21
粒 Transceiver 係 74LVC8T245
VccA 及 VccB 都可以行 1.65- 5.5V
Saleae Logic 8 spec. 標示可以行 1.8V-5 ...
Charcoal99 發表於 2018-1-25 10:05
請教一下
如果內定接3.3V供電, 那輸入的訊號是5V話, 會不會損壞那顆245呢
還是必須把245的供電變成5V呢
作者: Joe_Black 時間: 2018-1-25 13:47
提示: 作者被禁止或刪除 內容自動屏蔽
作者: YES_MAN 時間: 2018-1-25 14:14
請教一下
如果內定接3.3V供電, 那輸入的訊號是5V話, 會不會損壞那顆245呢
還是必須把245的供電變成5 ...
xiao 發表於 2018-1-25 12:21
Port B電源或輸入絶對最大值是4.6V,
落5V死的機會很大.
要用5V - 3.3V level shift耍將Port A 同 Port B 互换.
作者: xiao 時間: 2018-1-25 14:24
Port B電源或輸入絶對最大值是4.6V,
落5V死的機會很大.
要用5V - 3.3V level shift耍將Port A 同 Port B ...
YES_MAN 發表於 2018-1-25 14:14
版上的 IC 是 NXP 74LVC_LVCH245A
請問這顆如何
https://assets.nexperia.com/docu ... /74LVC_LVCH245A.pdf
作者: xiao 時間: 2018-1-25 14:25
我是買, 10年5月買
盒內冇CD。
店主寫：
============================
你問一下你的店主吧！ ...
Joe_Black 發表於 2018-1-25 13:47
謝謝.
那板子的店應該是倒閉了, EMAIL沒有回應
看來只有自己燒 VID PID了
作者: YES_MAN 時間: 2018-1-25 14:26
粒 Transceiver 係 74LVC8T245
VccA 及 VccB 都可以行 1.65- 5.5V
Saleae Logic 8 spec. 標示可以行 1.8V-5 ...
Charcoal99 發表於 2018-1-25 10:05
可能你块板上面粒transceiver marking系NH245,
但唔好彩我块板上面粒transceiver marking系L J245
作者: xiao 時間: 2018-1-25 14:33
可能你块板上面粒transceiver marking系NH245,
但唔好彩我块板上面粒transceiver marking系L J245 ...
YES_MAN 發表於 2018-1-25 14:26
MARKING
NXP LVC4245A
作者: YES_MAN 時間: 2018-1-25 14:34
版上的 IC 是 NXP 74LVC_LVCH245A
請問這顆如何
xiao 發表於 2018-1-25 14:24
換IC就如Charcoal99師兄咁講,
74LVC8T245, marking NH245
作者: YES_MAN 時間: 2018-1-25 14:41
MARKING
NXP LVC4245A
xiao 發表於 2018-1-25 14:33
LVC4245基本上,
所有公司的規格是一樣.
作者: Joe_Black 時間: 2018-1-25 19:34
提示: 作者被禁止或刪除 內容自動屏蔽
作者: jorliman 時間: 2018-1-26 00:26
試下這個Driver
http://www.hmangas.com/Electroni ... eUSB_3_4_7_B204.exe
作者: jorliman 時間: 2018-1-26 00:43

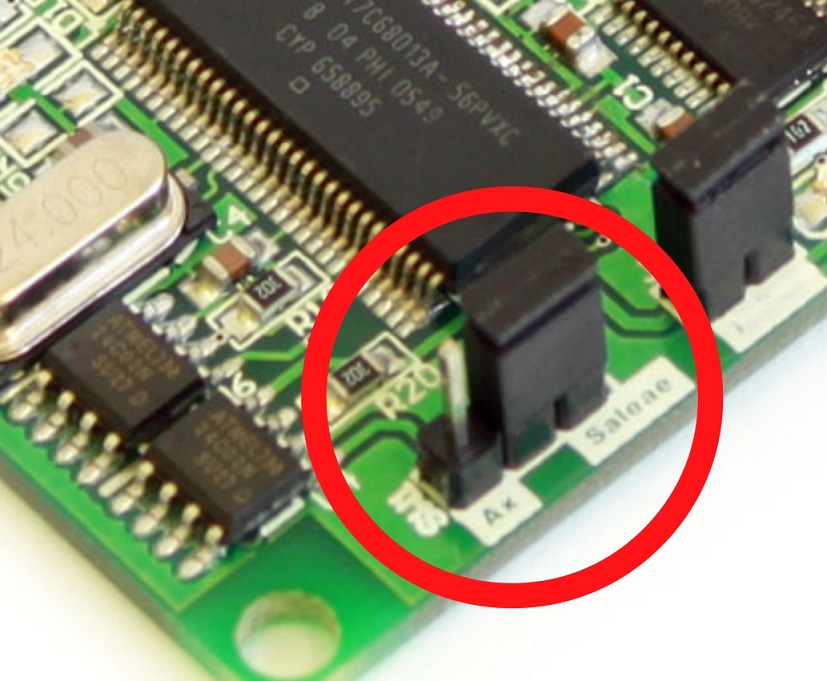

這個Jumper有沒有插在AX那邊
圖片附件: USBee_Saleae.jpg (2018-1-26 00:42, 139.93 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2038188&k=817dae53f1d601fc286cdcd80fb8d4f0&t=1793219703&sid=2NCHo9Jyck
作者: xiao 時間: 2018-1-27 10:21
試下這個Driver
jorliman 發表於 2018-1-26 00:26
好的, 謝謝支援
作者: xiao 時間: 2018-1-27 10:22
這個Jumper有沒有插在AX那邊
jorliman 發表於 2018-1-26 00:43
EERPOM DATA CORRUPTED, 再燒就恢復了,謝謝支援
