標題: [操作疑難] 電路問題 [打印本頁]

作者: aazz    時間: 2018-2-11 15:37     標題: 電路問題

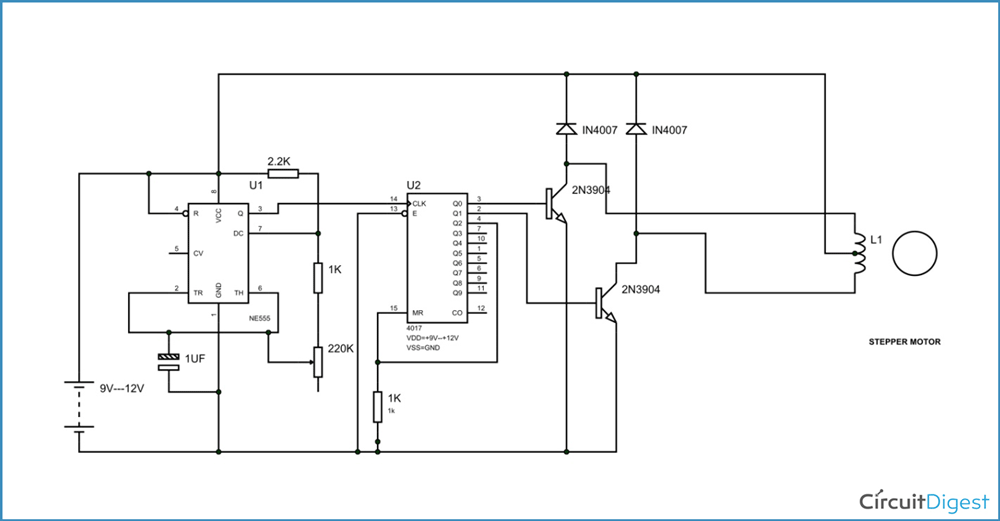

這電路的4017 第二腳輸出的問題;
小第試過用圖的 2N3904 或者可輸出2A 的 場效應晶體管;
都一樣熱到燒;
小第是用來推三線或四線 硬碟MOTOR;

圖片附件: Two-stage-stepper-motro-cir.gif (2018-2-11 15:38, 35.71 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2041272&k=4903369820078e33a3a5486e78def432&t=1568565703&sid=6xZU5eTzxKN


作者: rutellor    時間: 2018-2-11 16:31

TIP122加heatsink實凍
作者: aazz    時間: 2018-2-11 17:16

TIP122加heatsink實凍
rutellor 發表於 2018-2-11 16:31



小第就是用 TIP 122;
但只是4017 輸出2腳的那粒才熱
作者: Joe_Black    時間: 2018-2-11 17:32

本帖最後由 Joe_Black 於 2018-2-11 17:35 編輯

別人行3相,樓主行2相嘅?
https://www.eevblog.com/forum/su ... s-motor-from-a-hdd/
http://www.instructables.com/id/ ... -IC-555-4017-L293D/
1+ 3- >2+ 1-> 3+ 2-

樓主會否接錯線呢?
作者: wyhui5124    時間: 2018-2-11 17:42

"小第是用來推三線或四線 硬碟MOTOR"
冇理解錯的話,硬碟MOTOR即係HDD個spindle motor,嗰個唔係stepper motor黎架喎,唔應該用stepper motor controller黎drive,要用呢個 3 phase generator黎drive先啱

Run HDD Spindle Motor Using IC 555 + 4017 + L293D
http://www.instructables.com/id/ ... -IC-555-4017-L293D/

[youtube]Z5kYaCcUv3Q[/youtube]
作者: aazz    時間: 2018-2-11 20:24

本帖最後由 aazz 於 2018-2-11 20:27 編輯

"小第是用來推三線或四線 硬碟MOTOR"
冇理解錯的話,硬碟MOTOR即係HDD個spindle motor,嗰個唔係stepper moto ...
wyhui5124 發表於 2018-2-11 17:42 [/quote]

人兄小第都是學 YOUTUBE

https://www.youtube.com/watch?v=1DMW9p1z_aQ
作者: aazz    時間: 2018-2-11 20:29

別人行3相,樓主行2相嘅?


1+ 3- >2+ 1-> 3+ 2-

樓主會否接錯線呢? ...
Joe_Black 發表於 2018-2-11 17:32


沒有接錯線;
無論三線或者四線;
都是最尾那個晶體管最熱
作者: wyhui5124    時間: 2018-2-11 20:50

"小第是用來推三線或四線 硬碟MOTOR"
冇理解錯的話,硬碟MOTOR即係HDD個spindle motor,嗰個唔係stepper moto ...
aazz 發表於 2018-2-11 20:24

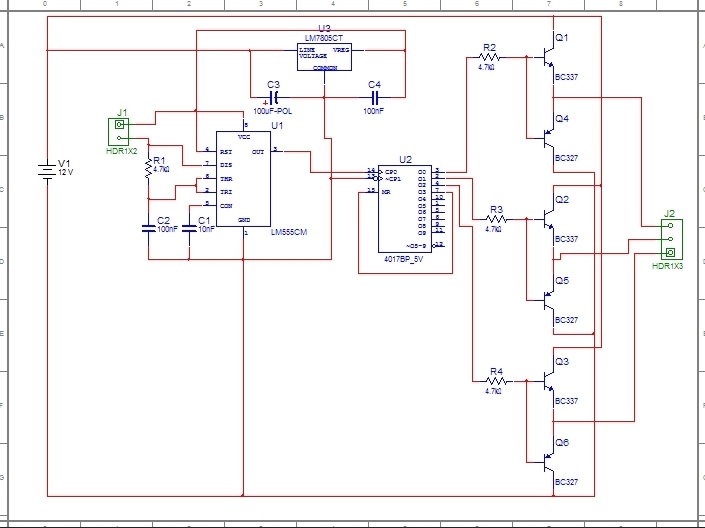

但你個線路同佢個唔同喎,佢呢個係真三相drive黎,而且佢個power drive stage係totem pole
2018-2-11 20:47


圖片附件: aaa.jpg (2018-2-11 20:47, 67.06 KB) / 下載次數 0
https://www.hkepc.com/forum/attachment.php?aid=2041359&k=2b52772032000b2c2a9ecccfdd0b1f87&t=1568565703&sid=6xZU5eTzxKN


作者: wyhui5124    時間: 2018-2-11 20:51

Duplicated
作者: aazz    時間: 2018-2-11 21:09

但你個線路同佢個唔同喎,佢呢個係真三相drive黎,而且佢個power drive stage係totem pole
...
wyhui5124 發表於 2018-2-11 20:50


這個是另一個來的;
我都有;
但我在未確定行得順前不想;
用太多晶體管;
作者: xiao    時間: 2018-2-12 17:45

這電路的4017 第二腳輸出的問題;
小第試過用圖的 2N3904 或者可輸出2A 的 場效應晶體管;
都一樣熱到燒;
小 ...
aazz 發表於 2018-2-11 15:37



    4017 是不是 COUNTER
你對調Q0/Q1, 是不是對應的2N3904 就熱燒 ?
因為其中一個長期導通, 就算L1不轉也在導通
熱燒是正常的現象.
作者: aazz    時間: 2018-2-12 20:24

4017 是不是 COUNTER
你對調Q0/Q1, 是不是對應的2N3904 就熱燒 ?
因為其中一個長期導通, 就算L1不轉 ...
xiao 發表於 2018-2-12 17:45


是不是 COUNTER;
小第不知;
Q0/ Q1;
怎樣對調;
只要是 4017的2腳輸出就會熱到燒;
如果 4017 有4腳輸出一樣會熱到燒(即用三個晶體管);
作者: eeek    時間: 2018-2-13 13:09

本帖最後由 eeek 於 2018-2-13 16:50 編輯

回覆 12# aazz

建議你照足 8# 幅線路圖砌,  即 3粒 NPN + 3粒 PNP
作者: xiao    時間: 2018-2-13 14:34

是不是 COUNTER;
小第不知;
Q0/ Q1;
怎樣對調;
只要是 4017的2腳輸出就會熱到燒;
如果 4017 有4腳輸出一 ...
aazz 發表於 2018-2-12 20:24



    看來你沒有好好理解這個電路.
Q0 / Q1 兩個輸出接 T1 / T2 的 BASE
對調就是 Q0 / Q1 接 T2 / T1
其實這個電路一定有問題的
把馬達的一個線圈看成很低值的電阻, 或者用DMM量一下, 再用 OHM'S LAW 計算電流, 你就知道長期通電的話會發生什麼事情了, 熱燒是很正常的
簡單就串聯一個電阻再供電給馬達, 限制電流
作者: IanW    時間: 2018-2-13 15:48

用 3904 推 motor, 就算你個線路無錯, 都會死.... 無記錯, collector current 只頂倒 1-200mA.

其次係你直隊 counter output 入 transistor, 無 base resistor. 完全無 base current control.
作者: morris    時間: 2018-2-13 17:21

本帖最後由 morris 於 2018-2-13 17:24 編輯

TI CD4017 @VDD=10V:IOH=-2.6mA typ.
ONSEMI 2N3904  @IB=2.6mA:VCE~=1V, IC~=90mA => power ~= 90mW
斷估C唔去~
如果步進唔食俾晒3904食VCE=10V就C直鳥~
作者: vibu    時間: 2018-2-14 08:58

4017的輸出腳應該是high / low 輸出吧, 係3904的Base串隻電阻啦
作者: aazz    時間: 2018-2-14 21:31

thanks 各位;
有時間樣樣也試試
作者: aazz    時間: 2018-2-16 10:09

本帖最後由 aazz 於 2018-2-16 10:20 編輯

各位但這個用ARDUINO 推場效應管的電路;
場效應管又不熱;
點解用 4017推又熱呢;

https://www.youtube.com/watch?v=WDrRPRUpvgg
作者: sunnybar    時間: 2018-2-16 13:16

我未用過4017,也沒玩過硬盤摩打,但你的線路是給兩相6線那種線圈有中間抽頭的步進使用的,若按你的電路,那你還需要多一組的4017才能驅動stepper,現在你的電路實際只是有1相3線而已。完全搞錯了用途,當然不能正常工作了。
作者: IanW    時間: 2018-2-21 12:19

本帖最後由 IanW 於 2018-2-21 12:22 編輯
各位但這個用ARDUINO 推場效應管的電路;
場效應管又不熱;
點解用 4017推又熱呢;

...
aazz 發表於 2018-2-16 10:09


你咁問, 即係你,
a) 無睇 #15, #16, #17
b) 無睇條片跟來的 schematic
c) both a) + b)

PS. TIP122 並不是場效應管.
作者: aazz    時間: 2018-2-22 21:07

你咁問, 即係你,
a) 無睇 #15, #16, #17
b) 無睇條片跟來的 schematic
c) both a) + b)

PS. TIP122 並不 ...
IanW 發表於 2018-2-21 12:19


sorry
對不起;
小第記錯;
TIP122 應該是 達靈頓 管
