作者: longson 時間: 2018-2-27 09:37 標題: 自組細擴音機
本帖最後由 longson 於 2018-2-27 09:38 編輯
今次再砌OPA627+LM3886.
環牛+DC SERVO 板+ VU錶
今次機箱好細，砌得都幾密.
作者: big_nature 時間: 2018-2-27 10:13
回覆 1# longson
料錢大約幾多度？
作者: marlin12 時間: 2018-2-27 14:21
呢個有VU表的機箱在那裏買?
環牛旁邊的綠色電路板，是[VU表 驅動板]嗎?
是否買LM3886功放板，然後把NE5534換成OPA627?
在面板上，POWER字好似印錯咗！
作者: 1個閒人 時間: 2018-2-27 14:37
好靚,立下眼望,仲以為係第一音响(TEAC)添
作者: morris 時間: 2018-2-27 14:48
本帖最後由 morris 於 2024-3-22 13:27 編輯
......
作者: lnchu 時間: 2018-2-27 14:53
POWED係Powered 已開机的縮寫。
作者: marlin12 時間: 2018-2-27 15:44
POWED係Powered 已開机的縮寫。
lnchu 發表於 2018-2-27 14:53
我查過urban dictionary，雖然係有powed呢個字，但係唔係powered的縮寫。
恕小弟見識少，請問你講既果個解釋，出自何處？
作者: Molo 時間: 2018-2-27 16:28
本帖最後由 Molo 於 2018-2-27 16:30 編輯
我查過urban dictionary，雖然係有呢個字，但係唔係powered的縮寫。
恕小弟見識少，請問你講既果個解釋， ...
marlin12 發表於 2018-2-27 15:44
Base on Uraban Dictionary, Powed means
The act of becoming a pow.
Base on WordWeb, Pow means:
A person who surrenders to (or is taken by) the enemy in time of war
作者: marlin12 時間: 2018-2-27 18:28
本帖最後由 marlin12 於 2018-2-27 19:23 編輯
Base on Uraban Dictionary, Powed means
The act of becoming a pow.
Base on WordWeb, Pow means:
A person who surrenders to (or is taken by) the enemy in time of war
Molo 發表於 2018-2-27 16:28
你在字典抄出來的pow和powed的解釋，都無話powed是powered的縮寫。
WordWeb的pow解釋，是prisoner of war的縮寫，是[戰俘]的意思。其實，還有一個解釋是[打擊或爆炸聲]。
Urban dictionary的powed有2個解釋，一個解釋是[變成戰俘]，另一個解釋是關於性愛動作(太露骨、不說了)。但是，2個解釋都跟powered無關。
The explanations (you quoted from diff dictionaries) tell nothing about "powed" as the abbreviation of "powered".
In WordWeb, it explains that "pow" is the abbeviation of "prisoner of war". Actually, it has another meaning as "expressing the sound of a blow or explosion".
In Urban dictionary, there're 2 meanings for "powed". One meaning is "the act of becoming a prisoner of war", while the other meaning is related to sex. Anyway, it tells nothing about "powed" as the abbreviation of "powered".
作者: lnchu 時間: 2018-2-27 21:15
本帖最後由 lnchu 於 2018-2-27 21:18 編輯
點解噤認真?其實我講笑喳!
作者: edwtsui 時間: 2018-2-27 21:36
Buffer用buf634??
via HKEPC Reader for Android
作者: longson 時間: 2018-2-27 23:18
呢個有VU表的機箱在那裏買?
環牛旁邊的綠色電路板，是[VU表 驅動板]嗎?
是否買LM3886功放板，然後把NE5534 ...
marlin12 發表於 2018-2-27 14:21
OPA627前級一換一，冇得頂，UV錶是需要驅動板。
via HKEPC Reader for Android
作者: longson 時間: 2018-2-28 07:45
Buffer用buf634??
via HKEPC Reader for Android
edwtsui 發表於 2018-2-27 21:36
BUF634是耳放，我推喇叭用LM3886
via HKEPC Reader for Android
作者: Joe_Black 時間: 2018-2-28 08:04
提示: 作者被禁止或刪除 內容自動屏蔽
作者: marlin12 時間: 2018-2-28 20:43
本帖最後由 marlin12 於 2018-2-28 21:42 編輯
套件定成品板呀？有無link呀？
除了改opamp，有無其他嘢 mod 過呀？
殼有無link呀？
用耳聽音質？定會用aud ...
Joe_Black 發表於 2018-2-28 08:04
佢果塊功放板好似係呢塊黎既
LM3886功放板
我都想知道果個有VU錶既殼，响邊度買。
精準既audio analyzer應該好貴，一般人會唔會有？要度咁多parameter，有都未必識用。香港係咪有audio lab可以幫人度？
就算有audio analyzer，佢塊板既驅動和功放都係用ＩＣ，唔知cal到既空間有幾多？
作者: longson 時間: 2018-2-28 22:33
本帖最後由 longson 於 2018-2-28 22:56 編輯
套件定成品板呀？有無link呀？
除了改opamp，有無其他嘢 mod 過呀？
殼有無link呀？
用耳聽音質？定會用aud ...
Joe_Black 發表於 2018-2-28 08:04

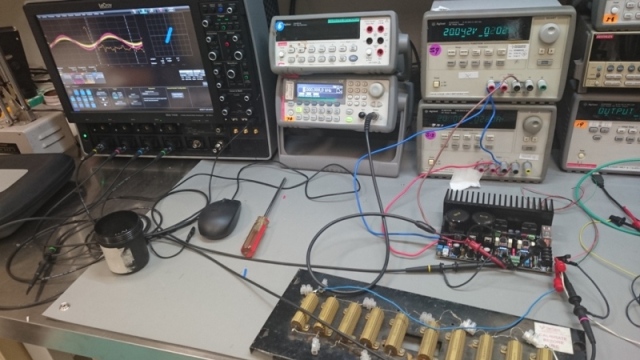

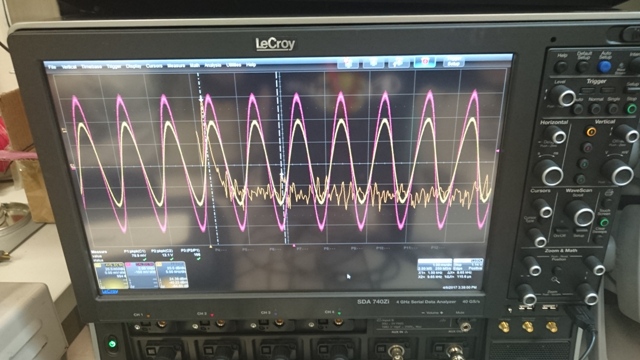

我砌機前都係平平地找個示波器，電源和Waveform generator 這些現成野試幾個唔同Frequency的HD2
睇輸入和輸出。和看FFT後的表現。

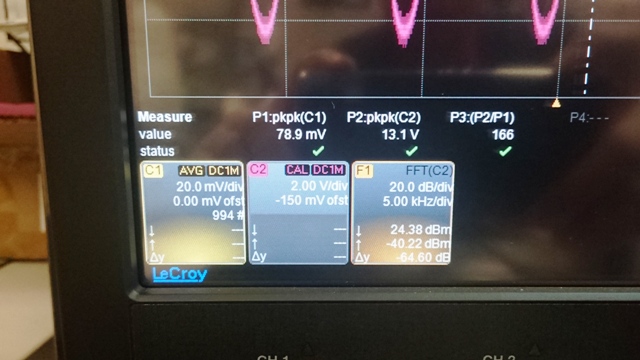

例如1KHz, 最大嗰個harmonic 都係差成64.6dB。約0.6%。我覺得可接受。
Audio analyzer 就冇錢買。
圖片附件: DSC_1711.JPG (2018-2-28 22:55, 139.21 KB) / 下載次數 104https://www.hkepc.com/forum/attachment.php?aid=2044315&k=f34cadf99fc11d9790c031433c7aa3a1&t=1781493892&sid=Wmcldo1a8v
圖片附件: DSC_1712.JPG (2018-2-28 22:56, 119.03 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=2044316&k=4f4cd651e655e7566f9848d44ded0b10&t=1781493892&sid=Wmcldo1a8v
圖片附件: DSC_1714.JPG (2018-2-28 22:56, 141.36 KB) / 下載次數 86https://www.hkepc.com/forum/attachment.php?aid=2044317&k=96285ddd429b8e94f676c2efe00a66f6&t=1781493892&sid=Wmcldo1a8v
作者: longson 時間: 2018-2-28 22:36
本帖最後由 longson 於 2018-2-28 22:52 編輯
作者: edwtsui 時間: 2018-3-1 14:15
佢果塊功放板好似係呢塊黎既
我都想知道果個有VU錶既殼，响邊度買。
精準既audio analyzer應該好貴，一 ...
marlin12 發表於 2018-2-28 20:43
示波器，電源和Waveform generator加埋幾銀???
作者: rutellor 時間: 2018-3-1 18:34
li類機係未pc再加虛擬示波器組成?
作者: longson 時間: 2018-3-1 21:29
li類機係未pc再加虛擬示波器組成?
rutellor 發表於 2018-3-1 18:34
LeCroy這部入面係行Window架
via HKEPC Reader for Android
作者: marlin12 時間: 2018-3-2 01:00
本帖最後由 marlin12 於 2018-3-2 21:24 編輯
我砌機前都係平平地找個示波器，電源和Waveform generator 這些現成野試幾個唔同Frequency的HD2。睇輸入和輸出。和看FFT後的表現。例如1KHz, 最大嗰個harmonic 都係差成64.6dB。約0.6%。我覺得可接受。
longson 發表於 2018-2-28 22:33
你啲儀器唔係Agilent就係Lecroy，部示波器仲係超級貴野，咁都算係[平平地]咩？
如果只係量度幾個唔同Frequency的HD2，仲要在half load和用DC power supply 既情況下，呢啲數字就只係[冰山一角]。而且，現今的solid state amp，在THD+N這方面，通常無咩問題。
要知道整個AMP既表現，就要唔好用DC power supply，駁返隻環牛(特別係度THD+N和S/N ratio既時候)，咁樣先知道在唔同既情況下，個穩壓電路既表現，和有幾多ac noise couple咗去audio。
如果想知道個AMP既整體特性，仲有好多test可以做。在呢啲test之中，我覺得frequency response(在不同power level和load之下)、IMD(60Hz, 7kHz)、THD+N(在不同frequency和power)、S/N ratio(在1watt輸出時) ,呢幾個test最值得做。
其實，用你部scope和function generator，幾乎已經可以度晒全部野。只係要全人手，比用audio analyzer痛苦好多。
The Tektronic cookbook of standard audio tests
另外，呢度有篇audioholics教人量度AMP既文章。
Basic Amplifier Measurement Techniques
雖然用prof standard去量度一部幾嚿水既AMP有啲過份，但係你可以客觀咁比較到，值唔值得花更多錢去買更好既AMP。
作者: Brainstomer 時間: 2018-3-7 01:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: edgeyim 時間: 2018-3-7 14:39
我印象中, 呢啲DC Supply入面都係環牛嚟(我部DP832咁平都係), 就算係整流降壓全部都係行Linear而唔係Switc ...
Brainstomer 發表於 2018-3-7 01:38
我諗marlin12師兄意思係模擬返個真實工作環境，
即唔用DC supply，用返裝機的環牛先做測量，並唔係指DC supply唔夠。
事實上power supply對audio device音質影響係可以好大。
作者: diydevil 時間: 2018-3-13 19:58
D架撑咁多label仔癡住既
