作者: hon829 時間: 2018-5-24 23:02 標題: 火焰傳感器---控制油煙機開動
本帖最後由 hon829 於 2018-5-25 11:33 編輯
早前拆過部油煙機換水泵,摸過下結構,故一直想改裝---開爐會自動開油煙機!
(換泵 http://www.hkepc.com/forum/viewthread.php?tid=2439245)
簡單選用了兩隻Attiny85 MCU 駁433MHz無線模塊.
火焰傳感器偵測到有火時中斷MCU發射訊號出去, 油煙機內的MCU接收倒而查油煙機處於OFF狀態時,就驅光耦短時SHORT on/off制開機.

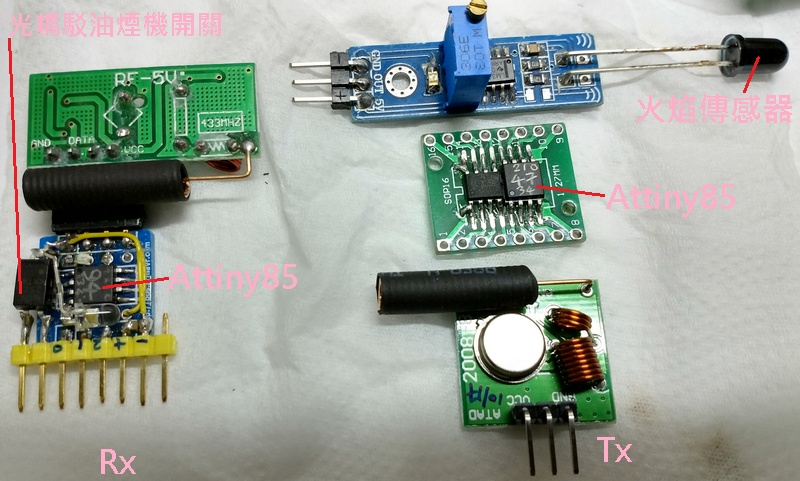

應用零件:

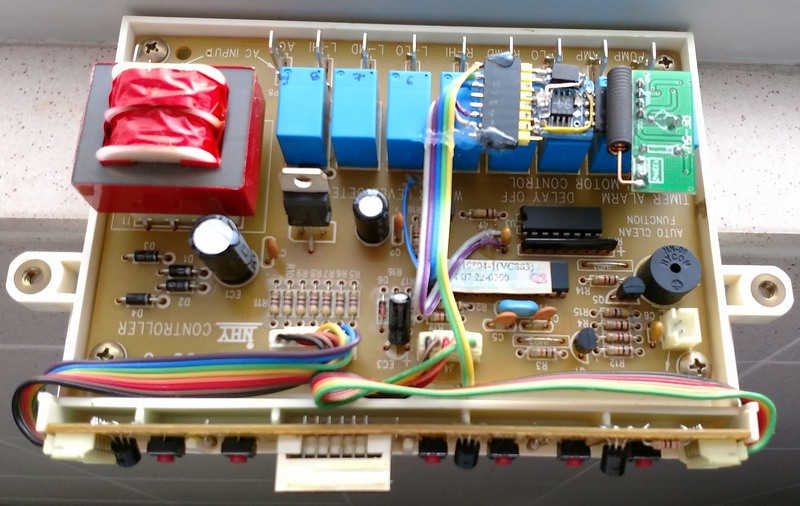

加裝控制:

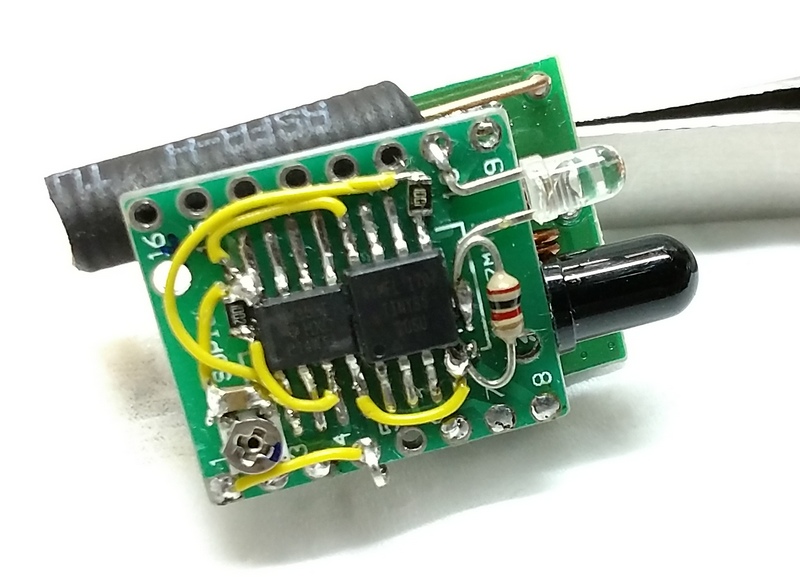

火焰偵測發射器:
基本操作都達要求,但隻火焰傳感器感測很弱雞的
離火一尺內至偵測倒火焰,想放發射器離爐3尺倒痴牆都不可,反為佢對紅外線遙控有較大的靈敏度,可能是隻紅外線sensor, 吾知有沒有其他較好的Sensor可取代
圖片附件: [應用零件] IMG_20180523_161913959_HDR.jpg (2018-5-24 22:54, 147.94 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=2061060&k=fd7ef7f9483c32ce8cd328cdeab4f626&t=1781653506&sid=NObu9GajM
圖片附件: [加裝控制] IMG_20180523_174220947.jpg (2018-5-24 22:54, 148.01 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2061061&k=2cb5038aa2c64e0b62fe85870a333c82&t=1781653506&sid=NObu9GajM
圖片附件: [火焰偵測發射器] IMG_20180524_210818444.jpg (2018-5-24 22:54, 139.06 KB) / 下載次數 84https://www.hkepc.com/forum/attachment.php?aid=2061062&k=4d15a8ebf41178cf7526f1d4827d526d&t=1781653506&sid=NObu9GajM
作者: 燕飛 時間: 2018-5-25 10:16
可以考慮黑體輻射
via HKEPC Reader for Android
作者: morris 時間: 2018-5-25 12:00
本帖最後由 morris 於 2024-3-22 13:24 編輯
......
作者: swagman 時間: 2018-5-25 13:39
在爐頭附近用個溫度sensor去偵測好似仲實際。
作者: eeek 時間: 2018-5-25 14:21
無啦啦 google 到 Hamamatsu 呢粒嘢:
Flame sensors/UV TRON
http://www.hamamatsu.com/jp/en/3007.html
你嗰粒, 段估, 應該係 IR phototransistor:
http://www.theorycircuit.com/arduino-flame-sensor-interface/
作者: hon829 時間: 2018-5-26 00:04
看來主要是排除可見光普,用紅外線或紫外線測火焰光強度,某程度都會有點唔判機會!而gas爐的火帶藍色,有機會偏紫外線多D,要再度度!
作者: raywan 時間: 2018-5-28 01:58
回覆 5# eeek
呢粒我之前有部儀器用呢粒UVtron,超sensitive,但表面有水氣就會失靈,要用熱風足兩吹就得
作者: diputs 時間: 2018-5-28 09:28
因接收感光元件與光源位置固定，可用透鏡對焦及遮光筒增加靈敏度及隔除千擾雜光
