作者: hon829 時間: 2018-10-4 13:17 標題: 組裝白菜T12手柄---DIY
本帖最後由 hon829 於 2018-12-10 21:30 編輯

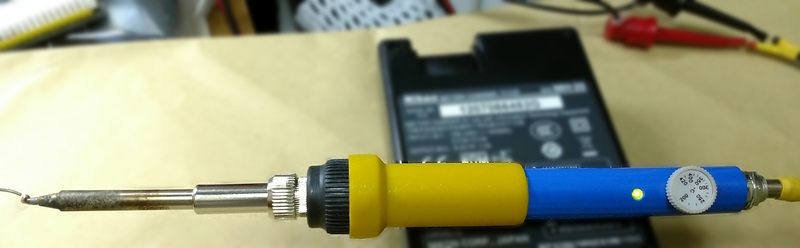

一直用開GOOT的普通雞,焊一般野並沒什麼問題.
淘開野又想貪新鮮試玩下白光頭, 因想一支雞過故並不考慮數顯等系列!

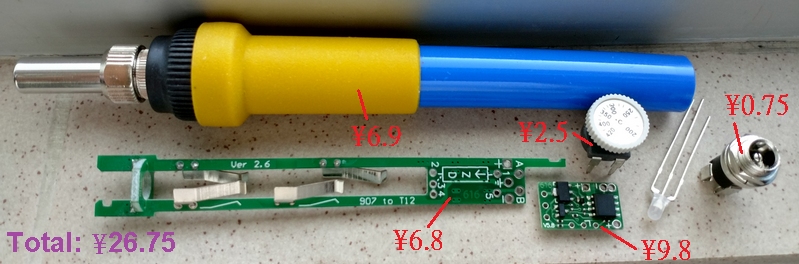

集齊零件,可以在單一淘店買齊:

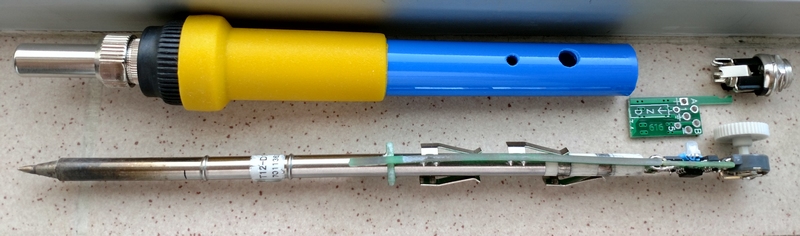

組裝約一個鐘完成.

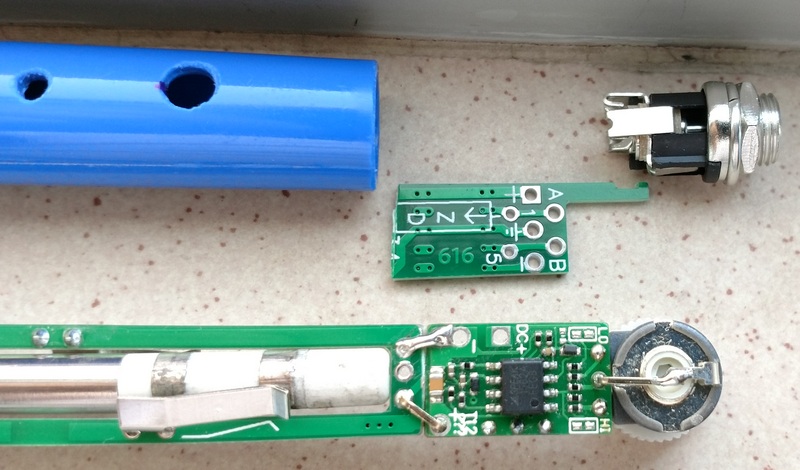

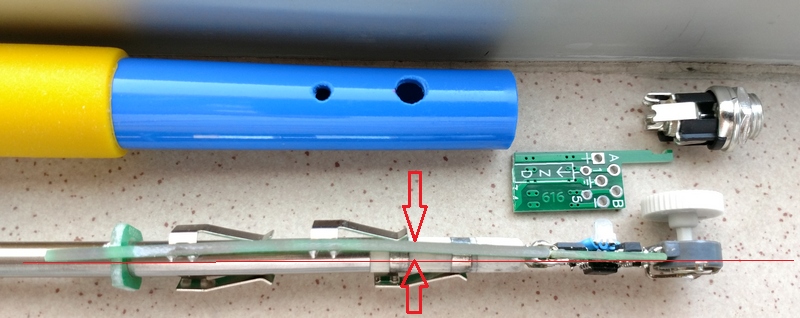

唯一敗筆是PCB支架的剛固性一般,挿頭後單邊彈簧片使其變彎!

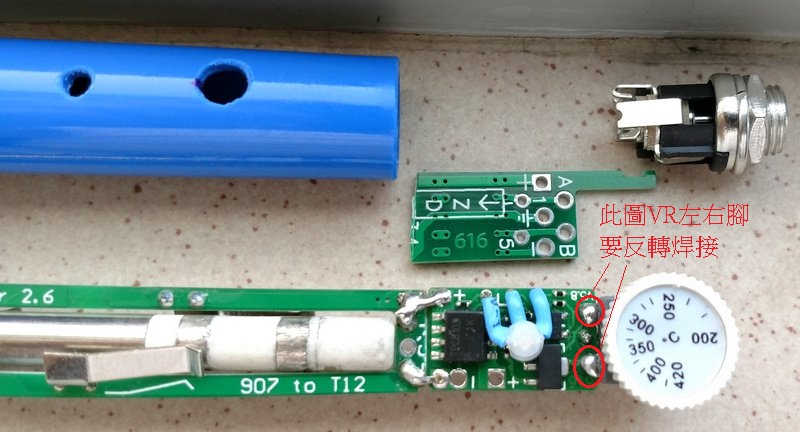

VR調溫設至中間位置左右,駁牛俾19V食2.2A倒,約13秒到達恆溫化錫,初步使用不錯,煲雞近半小時,控制板沒有明顯熱度,希望使用上會耐用
圖片附件: 1.jpg (2018-10-4 13:17, 144.55 KB) / 下載次數 125https://www.hkepc.com/forum/attachment.php?aid=2085200&k=1871cdfffc8df57145eefe0a315ebd9f&t=1781406347&sid=4sHphYNvph
圖片附件: 2.jpg (2018-10-4 13:17, 143.04 KB) / 下載次數 120https://www.hkepc.com/forum/attachment.php?aid=2085201&k=a04a748a9519ba3165b7818c60e77199&t=1781406347&sid=4sHphYNvph
圖片附件: 4.jpg (2018-10-4 13:17, 147.34 KB) / 下載次數 116https://www.hkepc.com/forum/attachment.php?aid=2085203&k=5822d3a7edee49f4aa119ef7e6b06886&t=1781406347&sid=4sHphYNvph
圖片附件: 6.jpg (2018-10-4 13:17, 127.33 KB) / 下載次數 119https://www.hkepc.com/forum/attachment.php?aid=2085204&k=c003b3780fceb482fe8ff2d0e0dacd07&t=1781406347&sid=4sHphYNvph
圖片附件: 7.jpg (2018-10-4 13:17, 90.99 KB) / 下載次數 129https://www.hkepc.com/forum/attachment.php?aid=2085205&k=d83ff13b0066b91ede11322ba0b1a611&t=1781406347&sid=4sHphYNvph
圖片附件: 18121018494eceeb94449863ad.jpg (2018-12-10 21:28, 103.58 KB) / 下載次數 118https://www.hkepc.com/forum/attachment.php?aid=2098163&k=f7d96459141d9262a19a7e9a3a053cdd&t=1781406347&sid=4sHphYNvph
作者: YES_MAN 時間: 2018-10-4 13:53
T12那款尖咀好用?
焊0402
作者: hon829 時間: 2018-10-4 14:14
本帖最後由 hon829 於 2018-10-6 00:15 編輯
回覆 2# YES_MAN
我冇乜玩過咀,現用梗二手的T12-D12感覺不錯
亦可參考官網推介:
https://www.hakko.com/english/ti ... iny_chip_parts.html
作者: hon829 時間: 2018-10-4 21:28
本帖最後由 hon829 於 2018-10-4 21:35 編輯

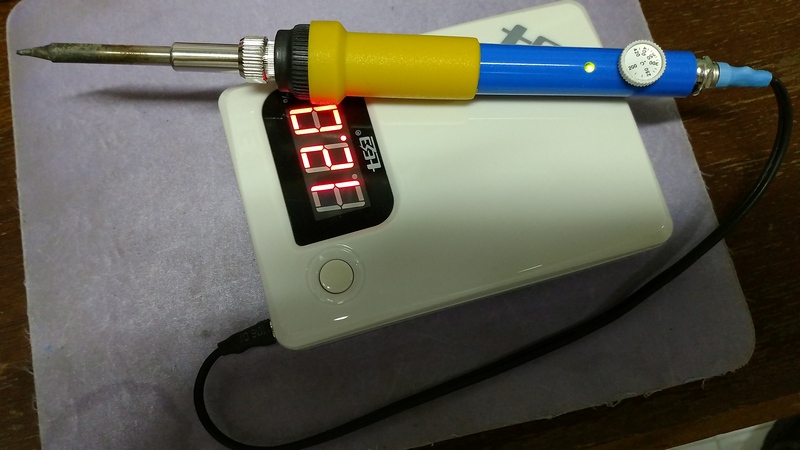

使用12V尿袋,要38秒至升到恆溫狀態,基本可成短時間使用的流動雞
但此款尿袋麻麻,自放電幾嚴重
內裝4 粒18650,充滿後,印象擺不是很久,很快便沒電了
圖片附件: IMG_20181004_210821203.jpg (2018-10-4 21:24, 146.52 KB) / 下載次數 124https://www.hkepc.com/forum/attachment.php?aid=2085269&k=61fe1e1164ce515ee937ea5dcebda52d&t=1781406347&sid=4sHphYNvph
作者: tgo 時間: 2018-10-4 22:46
C兄，有冇check過12V時幾多A?
使用12V尿袋,要38秒至升到恆溫狀態,基本可成短時間使用的流動雞
但此款尿袋麻麻,自放電幾嚴 ...
hon829 發表於 2018-10-4 21:28
作者: hon829 時間: 2018-10-4 23:57
回覆 5# tgo
在尿袋上沒測量,但用穩壓牛試,俾12V用電約1.4幾A左右
作者: tomes 時間: 2018-10-5 09:11
Ching可否pm link 给我,我也想 diy,但我淘店找不到那麽平的零件套裝
作者: tgo 時間: 2018-10-5 14:50
如果係咁，12V先得16.8W,夠唔夠用？
可以pm條link俾我嗎？
謝謝。
C兄，有冇check過12V時幾多A?
tgo 發表於 2018-10-4 22:46
作者: hon829 時間: 2018-10-5 18:17
本帖最後由 hon829 於 2018-10-6 00:21 編輯
回覆 8# tgo
有啲 12V 6W 幼幼烙鐵賣,現十幾火算高了
基本是熔錫沒問題的,但冇詳細試了!
作者: tomes 時間: 2018-10-5 19:48
Thanks Ching PM!!
作者: hon829 時間: 2018-10-26 10:44

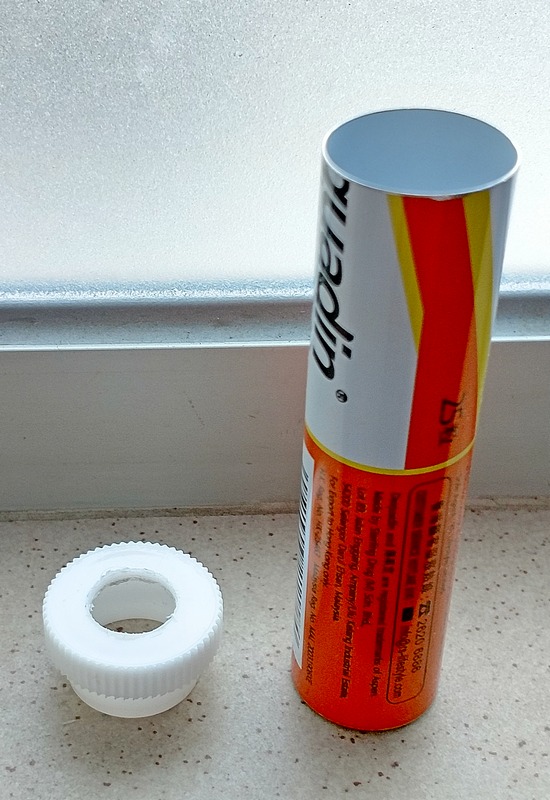

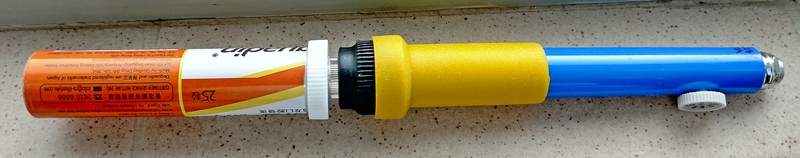

費物利用,為流動雞加個快速收納套:
少量錫線可放筒內,都沒問題
圖片附件: a.jpg (2018-10-26 10:40, 143.61 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=2088968&k=84db33b03a59b439b047d95bfa537aca&t=1781406347&sid=4sHphYNvph
圖片附件: b.jpg (2018-10-26 10:40, 100.47 KB) / 下載次數 89https://www.hkepc.com/forum/attachment.php?aid=2088969&k=d068d9ebb7513140c943eaec51156604&t=1781406347&sid=4sHphYNvph
作者: neoz 時間: 2018-10-26 11:02
回覆 4# hon829
師兄，呢隻七牌尿袋我都有，但無自放電問題，叉滿放係度半年都無乜走電，入面我用松下3400。
作者: hon829 時間: 2018-10-26 13:25
回覆 12# neoz
咁可能是我果隻問題

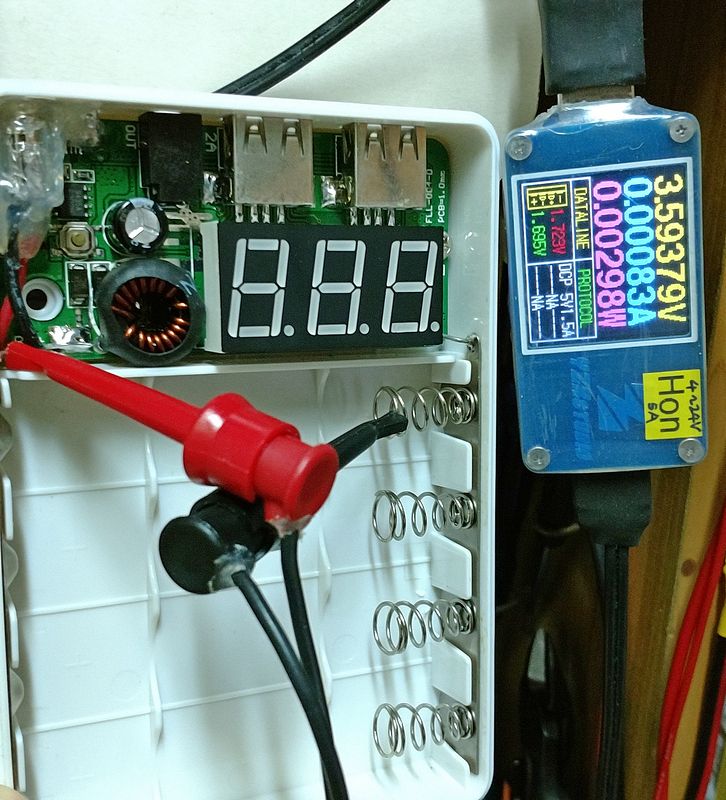

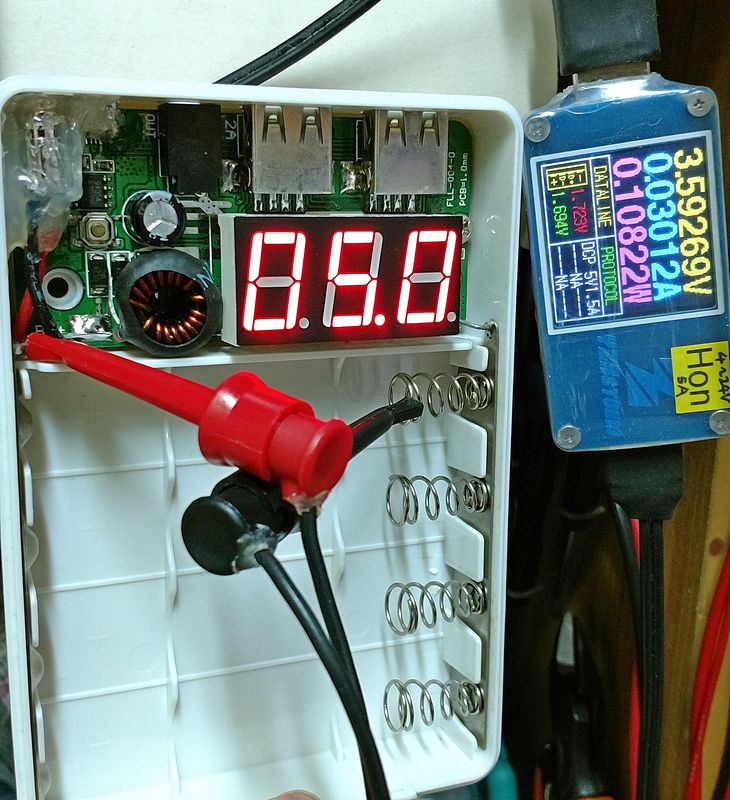

之前拆殼用牛供電,測開機冇LOADING耗30mA:
power off 耗0.83mA
圖片附件: A.jpg (2018-10-26 13:23, 148.59 KB) / 下載次數 70https://www.hkepc.com/forum/attachment.php?aid=2088990&k=789fdcf27b8499dba08370b19cc313c5&t=1781406347&sid=4sHphYNvph
圖片附件: B.jpg (2018-10-26 13:23, 142 KB) / 下載次數 66https://www.hkepc.com/forum/attachment.php?aid=2088991&k=d8075d6791aab6a95710be8752bb28d8&t=1781406347&sid=4sHphYNvph
作者: dcc2000 時間: 2018-10-26 16:21
使用12V尿袋,要38秒至升到恆溫狀態,基本可成短時間使用的流動雞
但此款尿袋麻麻,自放電幾嚴重 內裝4 粒18650,充滿後,印象擺不是很久,很快便沒電了
hon829 發表於 2018-10-4 21:28
咁可能是我果隻問題
之前拆殼用牛供電,測開機冇LOADING耗30mA:
power off 耗0.83mA
hon829 發表於 2018-10-26 13:25
個尿袋idle時耗電細過1mA，唔算嚴重喎，4粒電芯加埋可能都超過10000mAh，要放好耐先會放乾喎，會唔會係幾粒電芯嘅問題？
