作者: hon829 時間: 2018-12-23 23:37 標題: KVM(1/2)---DIY
本帖最後由 hon829 於 2018-12-25 12:52 編輯
有兩台電腦共用一Monitor,分別用DP及HDMI在MON.內選訊源,但各自有一套keyboard及mouse感覺很礙地方,一直想用類似KVM減少套KB/MOUSE,現貨多包括埋VGA,唯有趁假期自行DIY隻

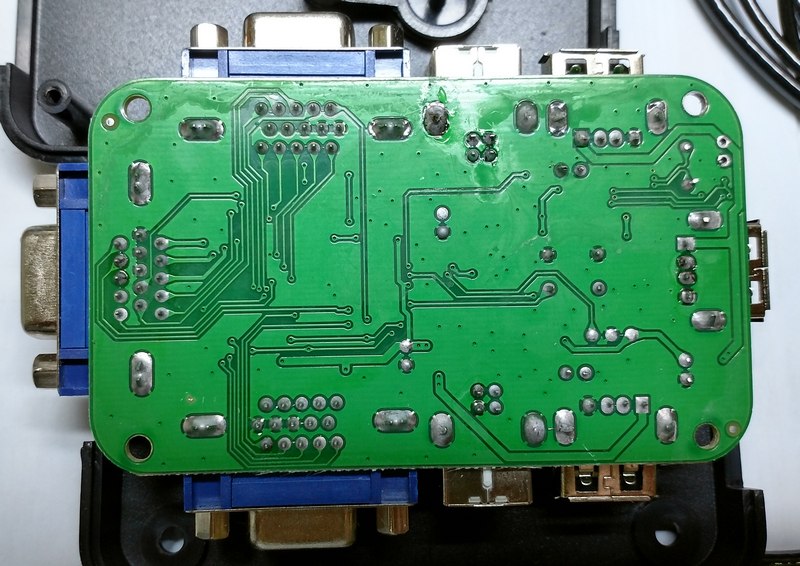

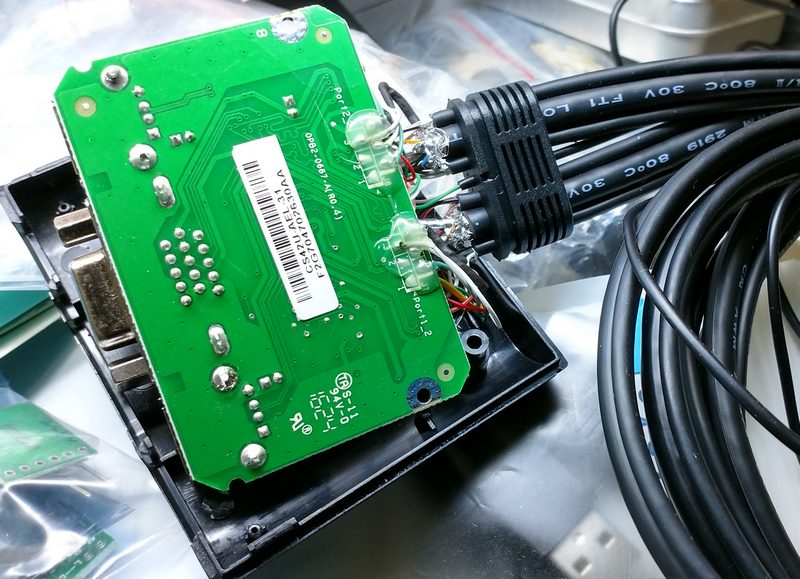

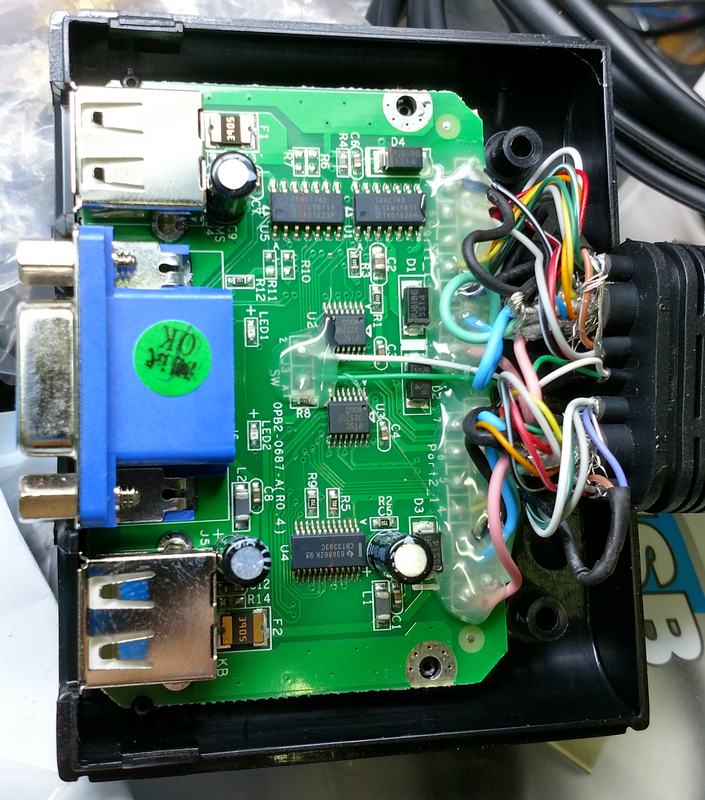

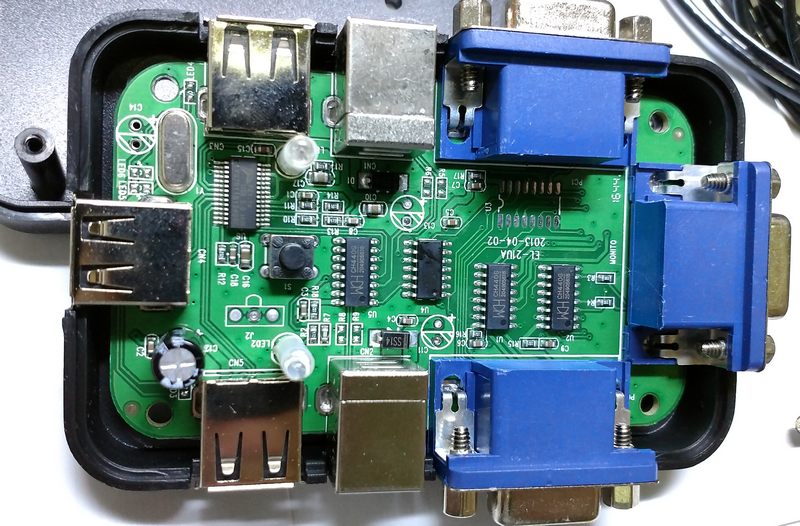

曾拆過兩款KMV望過下內部情況:

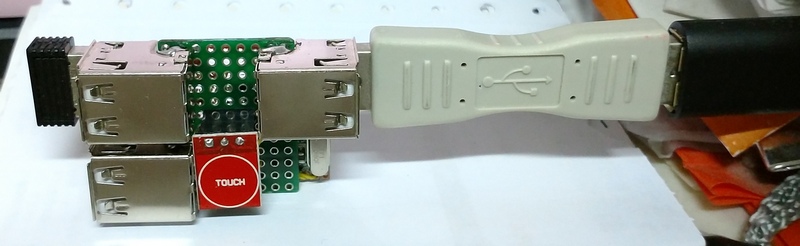

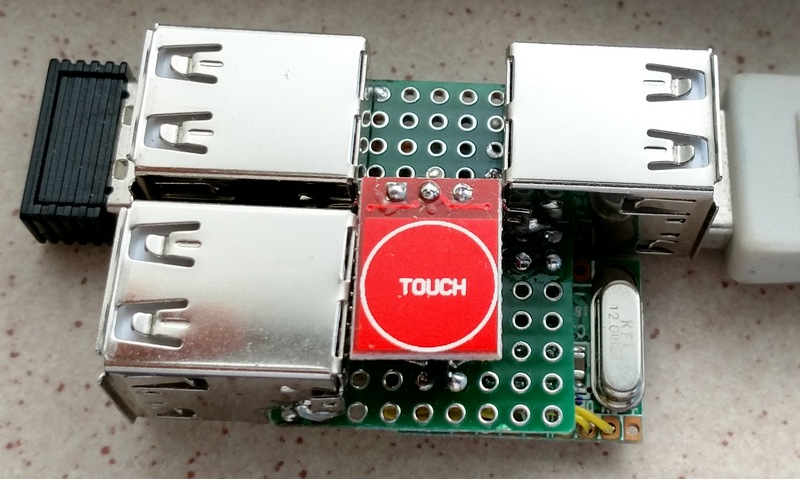

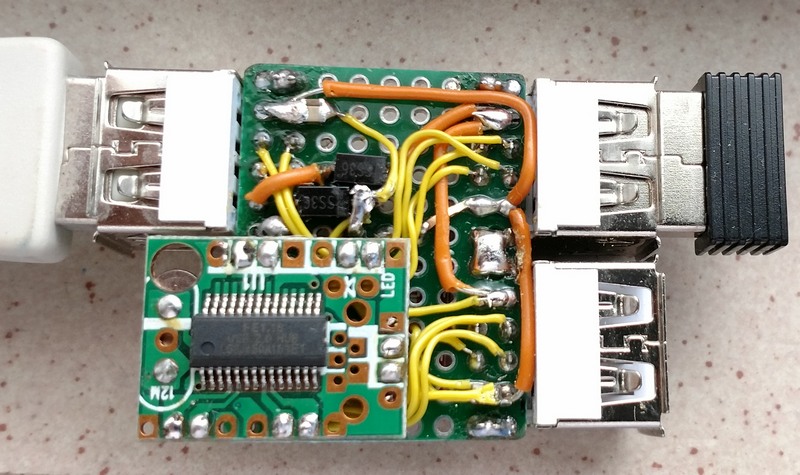

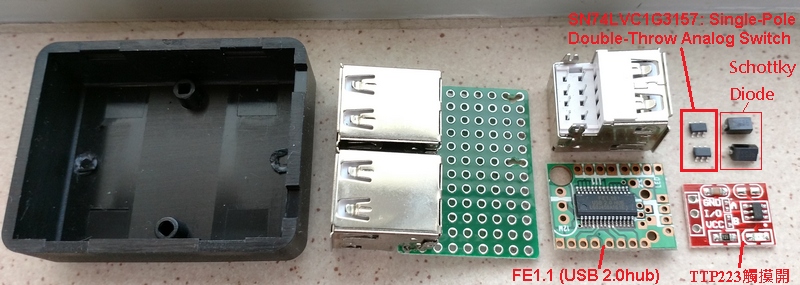

淘X備料:淨做2PC選通一USB HUB(2.0 4 port), 用觸摸開關控制兩模擬開關IC(單刀雙擲),控制2PC的USB D+ 及D- 去USB HUB的IN port.
由於電路簡單,圖也沒劃一張,只看著IC規格書的pinout照著焊接,估不到可一TAKE過即試成功了.

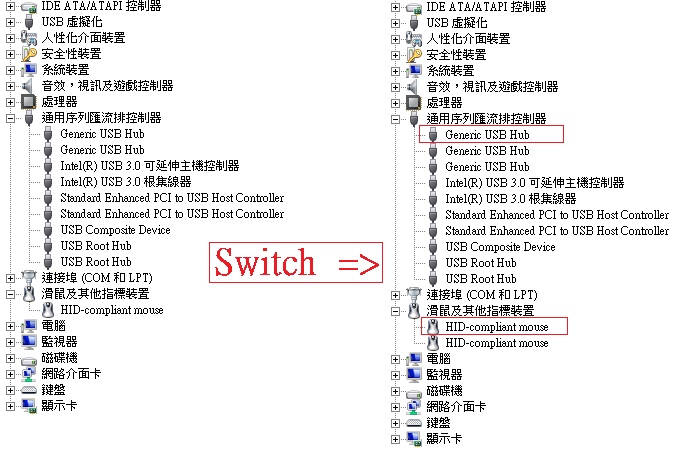

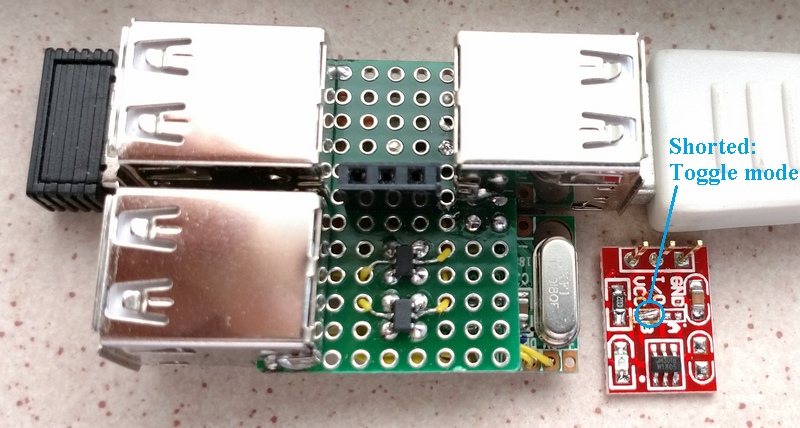

FE1.1S USB HUB IC 在Windows上不用裝DRIVER,即挿即用. 此觸膜開關十分靈敏,手指隔著空氣近5mm已有反應,選通後windows不用3秒即完成辨認usb hub可用了.
之後有時間先用膠盒仔開孔收藏,什或買條大的熱縮通包裹著算
圖片附件: A.jpg (2018-12-23 23:31, 139.59 KB) / 下載次數 109https://www.hkepc.com/forum/attachment.php?aid=2100716&k=8368d0128ad6459e1ca91d561ce241a6&t=1781391821&sid=8ypRoG3Ox
圖片附件: B.jpg (2018-12-23 23:31, 145.94 KB) / 下載次數 113https://www.hkepc.com/forum/attachment.php?aid=2100717&k=83b1539d89915ef8806d684c907ea1f7&t=1781391821&sid=8ypRoG3Ox
圖片附件: C.jpg (2018-12-23 23:31, 146.97 KB) / 下載次數 123https://www.hkepc.com/forum/attachment.php?aid=2100718&k=b7a4959bcbe548c85a739654268921b7&t=1781391821&sid=8ypRoG3Ox
圖片附件: D.jpg (2018-12-23 23:31, 133.64 KB) / 下載次數 138https://www.hkepc.com/forum/attachment.php?aid=2100719&k=e1ddd8461f615ea383b49fb6b91ac453&t=1781391821&sid=8ypRoG3Ox
圖片附件: E.jpg (2018-12-23 23:31, 88.72 KB) / 下載次數 114https://www.hkepc.com/forum/attachment.php?aid=2100720&k=88986f9698242e891c29389fbbd9577e&t=1781391821&sid=8ypRoG3Ox
圖片附件: F.jpg (2018-12-23 23:31, 113.92 KB) / 下載次數 131https://www.hkepc.com/forum/attachment.php?aid=2100721&k=f96c2e3cc19b34834c565a6aa420e9f3&t=1781391821&sid=8ypRoG3Ox
圖片附件: kvm 1 .jpg (2018-12-23 23:31, 143.94 KB) / 下載次數 125https://www.hkepc.com/forum/attachment.php?aid=2100722&k=841b8f4cce529862a2aeebdef9b94526&t=1781391821&sid=8ypRoG3Ox
圖片附件: [KVM 1] kvm 1.jpg (2018-12-23 23:31, 145.53 KB) / 下載次數 120https://www.hkepc.com/forum/attachment.php?aid=2100723&k=54e0526dcc3c5871c531e4b44d8cce36&t=1781391821&sid=8ypRoG3Ox
圖片附件: KVM 2 .jpg (2018-12-23 23:31, 146.74 KB) / 下載次數 117https://www.hkepc.com/forum/attachment.php?aid=2100724&k=c4e7e998b13b7dcbdbd4808519b121fe&t=1781391821&sid=8ypRoG3Ox
圖片附件: [KVM 2] kvm 2.jpg (2018-12-23 23:31, 146.38 KB) / 下載次數 132https://www.hkepc.com/forum/attachment.php?aid=2100725&k=6dbebe4616e576c9bcba0a40f08994c5&t=1781391821&sid=8ypRoG3Ox
作者: Joe_Black 時間: 2018-12-23 23:53
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829 時間: 2018-12-23 23:59
回覆 2# Joe_Black
因轉換頻率不高
另此觸摸開關試過隔著膠盒都用倒,故揮手拍上即可,無機械開關的動作
作者: 亞基拉 時間: 2018-12-24 00:39
你啲USB座係100mil 腳？
作者: hon829 時間: 2018-12-24 01:06
回覆 4# 亞基拉

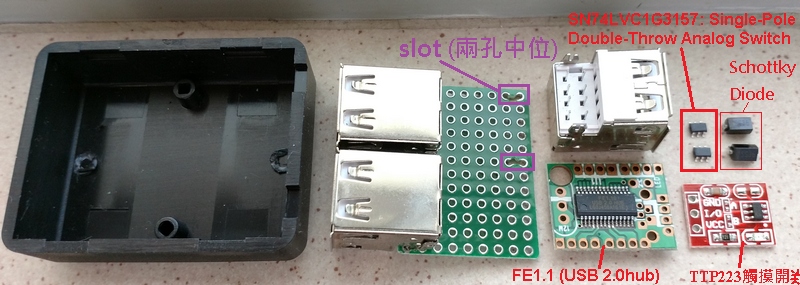

兩排針腳係,但殼腳要貫通兩孔成SLOT樣!
圖片附件: A.jpg (2018-12-24 01:05, 142.75 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=2100736&k=e0262b22ad7cbc55114a2cab902194f7&t=1781391821&sid=8ypRoG3Ox
作者: 亞基拉 時間: 2018-12-24 02:32
回覆 5# hon829
Link please
作者: xiao 時間: 2018-12-24 14:03
厲害.厲害
作者: tomchen 時間: 2018-12-24 16:30
高手高手
作者: ThomasYau 時間: 2018-12-24 16:43
Tiny KM Switch
如果可以令個MON switch 埋source 就不得了, 申請埋專利, 發過豬頭
作者: Joe_Black 時間: 2018-12-24 18:08
提示: 作者被禁止或刪除 內容自動屏蔽
作者: YES_MAN 時間: 2018-12-24 23:38
Remote desktop唔好用咩?
作者: hon829 時間: 2018-12-25 00:27
回覆 11# YES_MAN
唔好!講反應講效率,在可選擇下DEVICE直駁一定是第一選擇!
簡單講未BOOT起OS時,何來可REMOTE! 即remote control 是有某程度限制的!
作者: faifai2016 時間: 2018-12-25 02:40
本帖最後由 faifai2016 於 2018-12-25 02:46 編輯
師兄好有DIY 精神
. 但好似市面上都有這種東西,可以手動或自動切換 ,好似幾十元. 作者: hon829 時間: 2018-12-25 12:21
本帖最後由 hon829 於 2018-12-25 13:02 編輯
回覆 10# Joe_Black
轉monitor source可以:
1) 硬式: tailor made 加MCU入MON.用光偶接入KEYPAD 控制之;

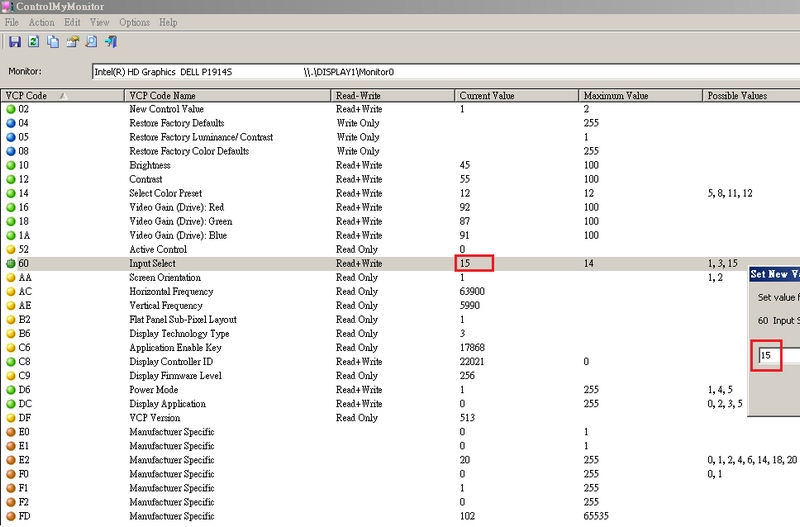

2) 軟式: 基本WINDOWS內置Virtual Control Panel (VCP) features, 用ControlMyMonitor軟件看看自身組合, 再做Script或hotkey控制
試了我的monitor 值:
1 VGA
3 DVI-D
15 Display Port
好似應用不太難
圖片附件: 未命名.jpg (2018-12-25 13:02, 104.48 KB) / 下載次數 66https://www.hkepc.com/forum/attachment.php?aid=2100913&k=9e108219eebf05cff3d2006c6a71ec7e&t=1781391821&sid=8ypRoG3Ox
作者: hon829 時間: 2018-12-25 13:06
回覆 13# faifai2016
KVM 唔係printer selector,唔知你用邊set機，故係冇＂自動切換＂的!
作者: faifai2016 時間: 2018-12-25 13:55
本帖最後由 faifai2016 於 2018-12-25 14:29 編輯
回覆 15# hon829
yes 像這種,可接四個usb device ,共享給四台電腦，自動切換其實只係在os 安裝軟件 . 不用手動去按轉換鍵，只需設定特定組合鍵來進行切換。
圖片附件: usb 分享器.jpg (2018-12-25 13:55, 129.25 KB) / 下載次數 73https://www.hkepc.com/forum/attachment.php?aid=2100934&k=710eaf641cfa0a08cabbb93d14e794ac&t=1781391821&sid=8ypRoG3Ox
作者: ThomasYau 時間: 2018-12-25 23:28
回覆 14# hon829
原來喺你地眼中係小兒科
作者: hon829 時間: 2018-12-28 00:09
回覆 17# ThomasYau

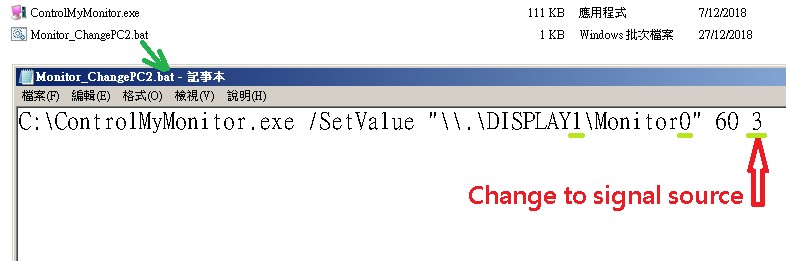

簡單用NOTEPAD打一句,另存成 .bat 檔放桌面,雙按此檔即轉換了Monitor signal source
圖片附件: 未命名.jpg (2018-12-28 00:08, 38.51 KB) / 下載次數 77https://www.hkepc.com/forum/attachment.php?aid=2101550&k=aa91d89fd01c869475fb3c137a356ba2&t=1781391821&sid=8ypRoG3Ox
作者: ThomasYau 時間: 2018-12-28 11:24
回覆 18# hon829
你講到咁簡單, 我都係唔識, 得閑試吓先, 謝謝, 又學到野
作者: ThomasYau 時間: 2018-12-28 11:47
原來條VGA CABLE唔係單向, 仲可以咁玩法
