作者: Super169 時間: 2019-5-6 10:40 標題: DIYer 喜訊: 一蚊一塊 PCB 包郵 (兩層, 10 x 10 cm 內)
朋友話大陸 D PCB 廠鬥平搶客, 有間做到 兩層 10 x 10 cm 內, 頭 5 塊 5 蚊, 仲要包郵.
初時聽以為係 5 蚊一塊最少 5塊, 最低消費 25蚊 都OK.
再問清楚, 確認係 5 蚊 5 塊, 即係 一蚊一塊, 最少落 5 塊, 最低消費只係 5 蚊.
剛好有野想整, 就豪 5 蚊比佢試下. 兩層 5 x 4 cm, 見佢咁平, 純粹試下, 都無玩四合一了.

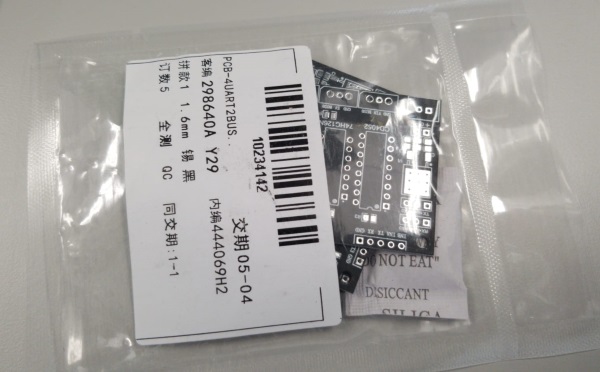

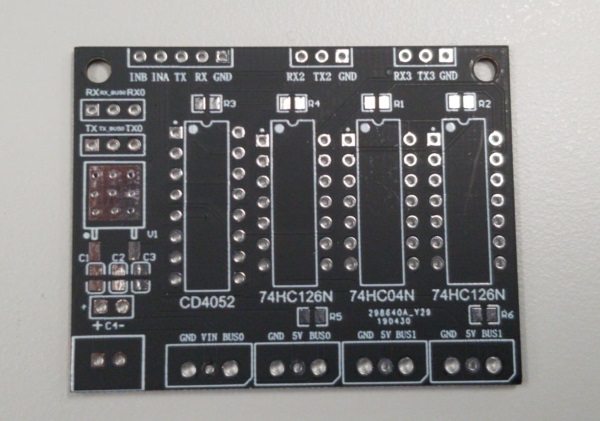

今日收到, 效果都唔錯, 目測就無問題喇, 今晚番去焊埋睇下有無 short 線.
不過有幾個窿好似細左, 唔通畫圖果下 set 細左唔知. 同一 set 插座都係衰中間果個, 應該似係自己衰.
一蚊一塊 PCB 包郵, 點睇都無可能有得賺掛.
就算佢同快遞包月, 當佢唔駛運費, 開機料錢同時間....
不過, 最攪笑係, 頭 5 塊至有優惠, 但不限單數, 同樣包郵.
如果落單超過 5 塊, 就要分單.
唔知呢個優惠可以做幾耐, 如果佢 keep 住既, DIYer 真係唔駛自己整 細既 PCB 了.
https://www.hkepc.com/forum/attachment.php?aid=2124646&k=0f9060f00891055ebafc57c74057827b&t=1782001093&sid=8ftxxgiCfmR

https://www.hkepc.com/forum/attachment.php?aid=2124647&k=6b2b936c896a342d93ca71cafe680db7&t=1782001093&sid=8ftxxgiCfmR

作者: BT 時間: 2019-5-6 11:02
要俾什麼檔件先晒到
作者: Super169 時間: 2019-5-6 11:18
我自己在 EasyEDA 畫完, 朋友幫我用 AD 再畫. 所以 AD 一定得.
作者: Super169 時間: 2019-5-6 11:22
Update:
因為佢要國內有人收件, 集運地址唔得, 我搵個 fd 幫我出單順便執下圖.
中間細孔係專登既, 其實唔係中間細, 係左右大左.
佢話見我預 2.0 插座, 但佢想用 2.54, 所以左右拉大左, 家陣係 2.0 同 2.54 都插到.
間野無整錯, 5 蚊真係好掂.
作者: GTRR35 時間: 2019-5-7 10:40
taobxo 訂?
落單後幾耐收到貨? thank
作者: go2oversea 時間: 2019-5-7 13:28
想玩!有冇師兄有圖可提供一齊玩,又好玩嘅電子嘢,比如改造61姨之類
作者: go2oversea 時間: 2019-5-7 13:30
BS 細佬識裝唔識劃!

作者: Super169 時間: 2019-5-7 23:46
回覆 5# GTRR35
上星期二下午落單, 星期六下午到左大陸地址.
唔計運落香港, 4日到手.
作者: Super169 時間: 2019-5-7 23:49
圖要自己畫架.
個個人想整既野都有唔同, 如果唔係無現成既, 都唔駛專登去搵人整.
至於改錶...我都唔識改, ,要等其他人幫你了.
作者: 一隻人 時間: 2019-5-9 11:22
若果你只是想找最小系統這類大路野倒是很多地方有pcb能下,若果比較專門的東西,那可能性低很多了,不過你也可以關注國內的電子diy論壇,有時都滿佛心的,pcb 原理圖都有提供下載,另外,兩層版以下的抄版其實技術含量很低,不過diy嘛,都用別人方案了d來有乜為
作者: no1chan 時間: 2019-5-13 18:08
回復 4 #Super169
集運地址得 我用過至少3間都無問題
via HKEPC Reader for Android
作者: Super169 時間: 2019-5-13 19:36
我係朋友幫我落單既, 我用開果間, 收件人要填寫會員編號.
我平時買野, 都用過過百間淘寶店了, 都無問題. 不過, 呢間唔係淘寶店, 落單既 page 係佢地自己既.
收件人只可以填個名, 得幾個字唔夠位, 亦唔可以加特殊符號, 連個括號都唔比.
會唔會 ching 係用緊另一間, 有D唔同?
作者: marlin12 時間: 2019-5-13 20:42
本帖最後由 marlin12 於 2019-5-13 23:03 編輯
可以將呢間PCB廠的網址放上來嗎?
如果呢度啲DIYer都想試用[一蚊一塊 PCB 包郵],可以點樣落單?
作者: Super169 時間: 2019-5-14 00:40
我唔知呢度比唔比貼人地公司既 link, 又見大家好似無乜興趣, 所以無貼出黎. 如果唔比貼既, 請通知我改番.
https://www.sz-jlc.com/portal/vorderadd.html
佢既特價係好多野 fix 左既, 下面既設定, 可能改一改就跳上過百蚊.
作者: no1chan 時間: 2019-5-14 10:00
本帖最後由 no1chan 於 2019-5-14 10:04 編輯

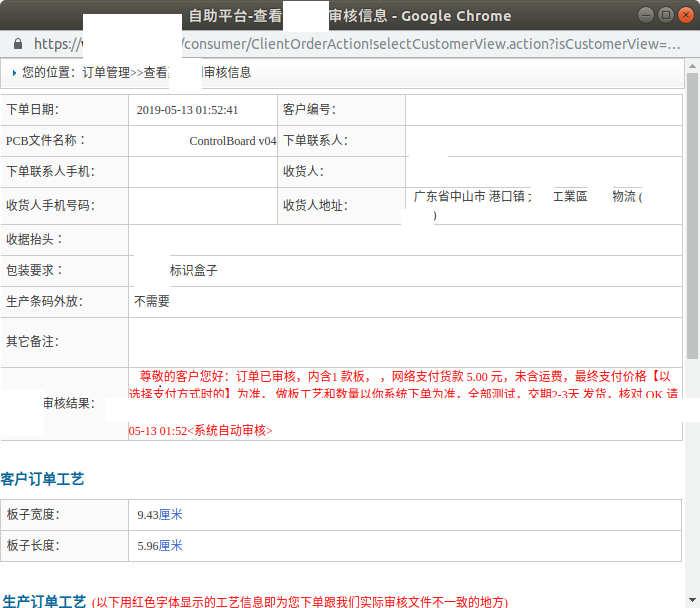

回覆 12# Super169
haha 絕對係同一間
地址一直都有集運公司個會員編號
https://www.hkepc.com/forum/attachment.php?aid=2126293&k=18b2aa6ec331a65bf4b6d7a2471091dc&t=1782001093&sid=8ftxxgiCfmR

作者: fatfish 時間: 2019-5-14 10:51
請問簡單用,要用邊個program 畫 ? 出乜format 俾人做?
作者: no1chan 時間: 2019-5-14 18:57
回復 16 #fatfish
14樓果間廠有出個online eda tool 簡單可以用
又或者 eagle都幾多人用
via HKEPC Reader for Android
作者: marlin12 時間: 2019-5-14 19:56
回覆 14# Super169
其實,淘寶上面都可以揾到呢間PCB廠,報價好似一樣(我無深入比較過),但係就可以用[集運]寄到香港。
电路板工厂
要注意既係,佢地要求落單前要打電話聯絡,同埋要求客戶提供Gerber檔(唔好畀PCB layout檔,因為以前曾經因為不同軟件版本做出來的檔而出事)。
作者: marlin12 時間: 2019-5-14 19:58
製作電路板會用到好多有毒化學品,同埋會放出腐蝕性氣體,唔單只污染環境,而且損害健康,賺既係名符其實既[血汗錢]。
就算只係雙面板,都包含咗好多工序。如果只係做幾塊板,就算收你10蚊一塊,都會蝕好多錢畀你。蝕錢都要幫你做,原因係期望之後既長期訂單。
如果各位網友唔係真係有需要,就唔好貪呢啲[小便宜]啦!
作者: Super169 時間: 2019-5-14 23:21
間間集運唔同, 我用開果間, 係收件人果度要放個會員編號比佢分件.
當然, 唔跟佢填, 填落地址我相信最後都會比我, 但唔想麻煩.
作者: Super169 時間: 2019-5-14 23:42
係同一間黎既, 不過, 我都唔知原來佢有淘寶店, 以為一定要去佢個網度落單.
作者: uvvvvw 時間: 2019-5-14 23:56
好似係呢間。幾有规模。
https://www.youtube.com/watch?v=ljOoGyCso8s
作者: Super169 時間: 2019-5-15 00:04
回復 fatfish
14樓果間廠有出個online eda tool 簡單可以用
又或者 eagle都幾多人用
via HKEPC Reader ...
no1chan 發表於 2019-5-14 18:57
ching 唔講, 我都無留意原來 easyEDA 係佢地既....
之前我自己都係用 easyEDA 畫, 但我個朋友用開AD, 佢跟住個原理圖用 AD 再畫過, 執過D位, 用 AD 圖落單.
唔知係咪可以直接用 easyEDA 畫完落單.

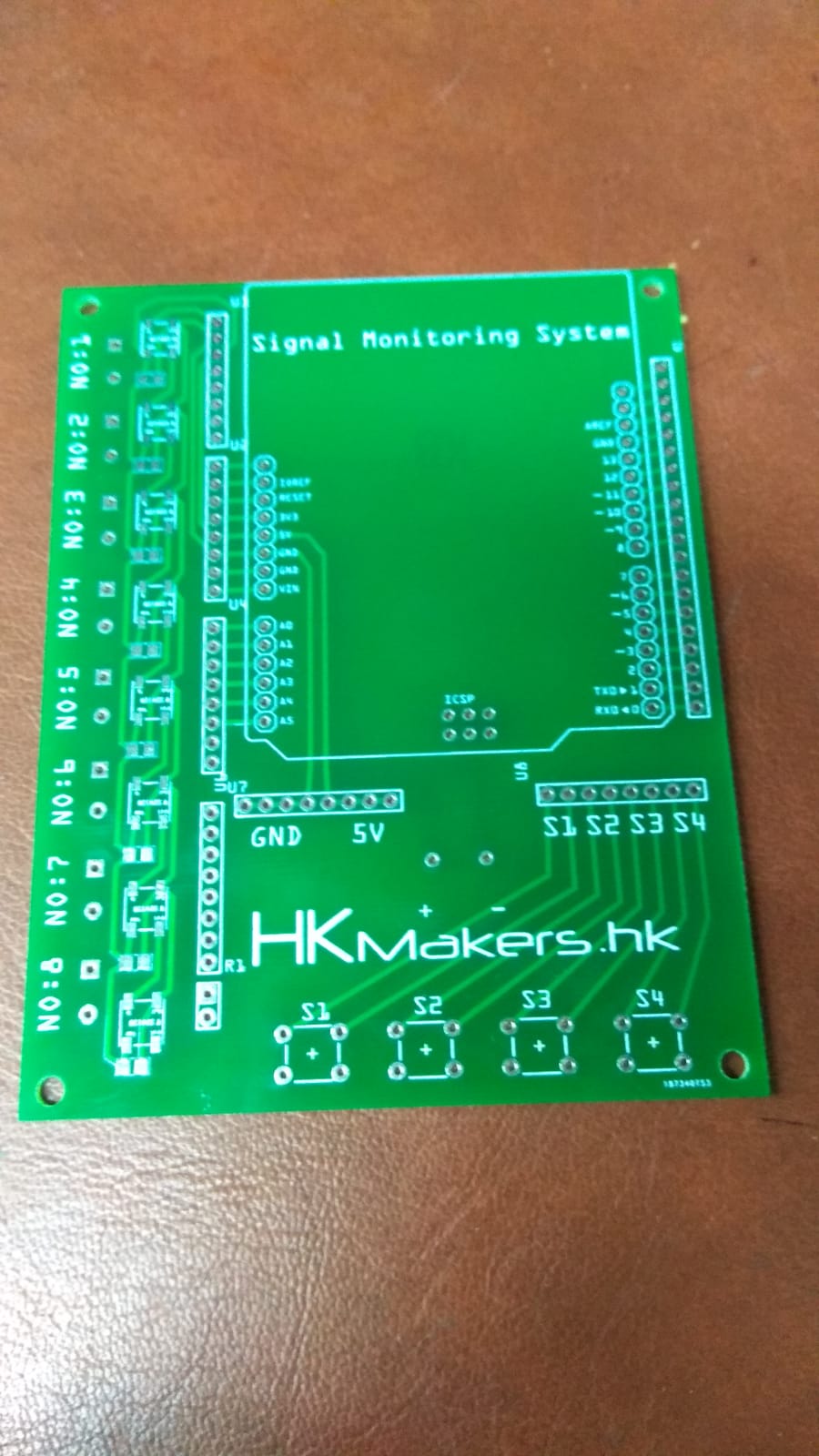

作者: fred2088 時間: 2019-5-15 20:47
100x80mm 10塊要成 RMB 120 ...
用 Fritzing...
\
https://www.hkepc.com/forum/attachment.php?aid=2126651&k=80ab05cf3b0bf3cac89345a84f338f03&t=1782001093&sid=8ftxxgiCfmR

作者: Super169 時間: 2019-5-15 22:02
人地講明優惠只限 5 塊, 10 塊就要分單.
但正如上面 ching 講, 1 蚊塊包郵 肯定係蝕住做既. 唔好去得咁盡, 比人賺番少少喇.
作者: fred2088 時間: 2019-5-15 22:19
回覆 25# Super169
上兩星期做落的 ...
作者: marlin12 時間: 2019-5-16 00:01
好似係呢間。幾有规模。
Inside a Huge PCB Factory - in China
uvvvvw 發表於 2019-5-14 23:56
根據[百度]既資料,[嘉立創]係目前中國最大既PCB樣板生產廠家。
個youtuber大致講出整個流程,但係講漏咗幾樣野:-
[copper etching流程] 鹼性液體只係用黎洗走[無硬化]既photo resist,暴露既銅箔係由[氯化銅+鹽酸]既混合液蝕走。
[printed-thru-hole流程] 其實係[液體電鍍]技術,用catalyst令到銅可以依附在FR4上面。
[surface finishing流程] HASL技術只可以鍍啲錫上去,如果要鍍金,要改用ENIG技術。好少會鍍銀,因為容易氧化。
如果間廠可以換個英文好啲既講解員,就可以幫補個youtuber既不足。
去參觀呢啲大廠,好處係睇到佢地既規模同水平,壞處係技術都隱藏係自動化機器裏面。
佢地用完既化學品,唔知會倒去邊。佢啲機器排出黎既氣體,唔知有無過濾,先至排出街。唔知有幾多間咁大型既PCB廠係深圳,咁近香港,唉~~~~~

作者: no1chan 時間: 2019-5-16 14:06
回復 23 #Super169
未用過佢個eda.
我自己一直都係用ad
via HKEPC Reader for Android
作者: uvvvvw 時間: 2019-5-16 14:32
回覆 27# marlin12
老C苦給大家科普一下:)
[Copper etching流程] 鹼性液體只係用黎洗走[無硬化]既photo resist,暴露既銅箔係由[氯化銅+鹽酸]既混合液蝕走。]
工廠嘅内層蝕刻,一般用酸性蝕刻法。主要係用盬酸+雙氧水。
外層蝕刻有酸性蝕刻及鹼性蝕刻法。鹼性蝕刻係主流。因為蝕幼線效果比較好。主材料為氨水。超臭。
[HASL技術只可以鍍啲錫上去。]
HASL 又叫 HAL。行内叫噴鍚。夾硬翻釋就叫熱風整平。係將上完綠油(solder mask)嘅板浸落接近300度嘅錫熔液度。再用高壓熱風,吹走多餘嘅錫。
至於污水廢氣處理,超细山寨廠就唔知。稍具規模嘅廠嘅排污處理都十分現代化及自動化。重見過有D大廠嘅排污口,有24小時監察直駁環保局的設備。
重有深圳,什至東莞嘅線路板廠都摺得七七八八。早就改行攪地產了。
作者: 一隻人 時間: 2019-5-17 08:02
自然是可以了,要不然做easyeda的理由何在,就像當年rs出spark也是想出bom後直接找他下單才搞的吧。話說easyeda確實很好用,最麻煩的找封裝所有芯片基本都有
作者: 一隻人 時間: 2019-5-17 08:13
正常pcb打樣25-40元 10x10以內 10塊吧,這價做很久了,最近忘了那一家跳出來作死先搞5元搶客才引起嘉立創和其他pcb廠反彈跟進,最後只有嘉立創留下來繼續以本傷人
