作者: aazz 時間: 2019-9-1 12:38 標題: 想問下電路圖模擬
本帖最後由 aazz 於 2019-9-1 12:48 編輯
這個電路只是更改了 MPF102 換做 2SK30;
但 在S極位500 ohm 的電阻則邊的電容;
如果不換去 270ohm 則邊;
波形是十分差;
這正常嗎;
模擬軟件有沒有70% 正確;

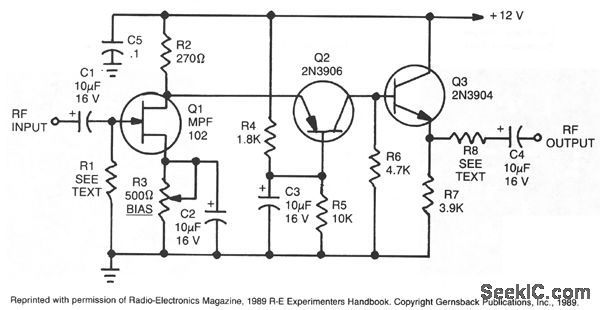

第一張原圖;

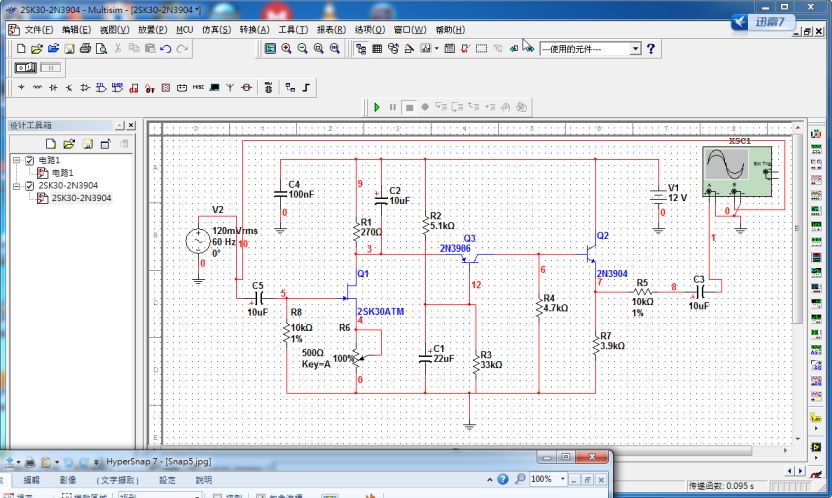

第二張更改了零件;

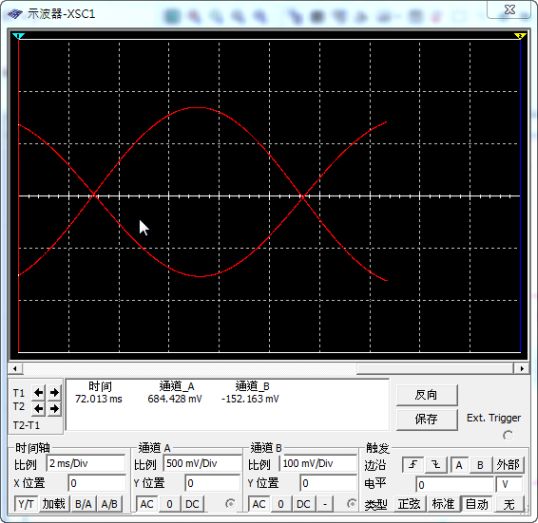

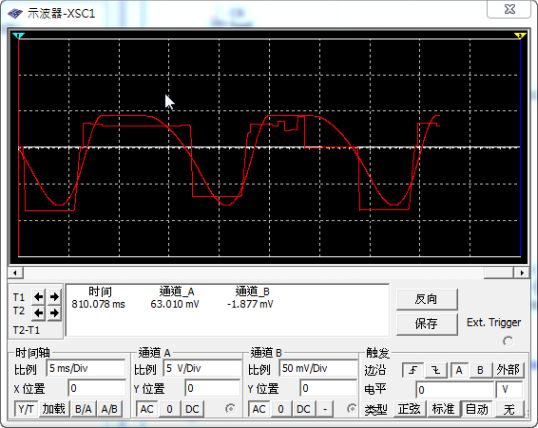

第三張更換了零件的波形圖
圖片附件: 20097774715602.gif.jpg (2019-9-1 12:42, 31.95 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2146982&k=150ee2007bf08b612aac070a9769f4ee&t=1781647028&sid=8yuzx87Lz
圖片附件: Snap6-2.jpg (2019-9-1 12:45, 107.16 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2146983&k=62279f39d397bc019cad19d6c714fa72&t=1781647028&sid=8yuzx87Lz
圖片附件: [更改了零件的波形] Snap5-2.jpg (2019-9-1 12:46, 51.82 KB) / 下載次數 84https://www.hkepc.com/forum/attachment.php?aid=2146984&k=2825e78e300ca03d433ce5040042a59b&t=1781647028&sid=8yuzx87Lz
作者: aazz 時間: 2019-9-1 15:57
本帖最後由 aazz 於 2019-9-1 16:27 編輯

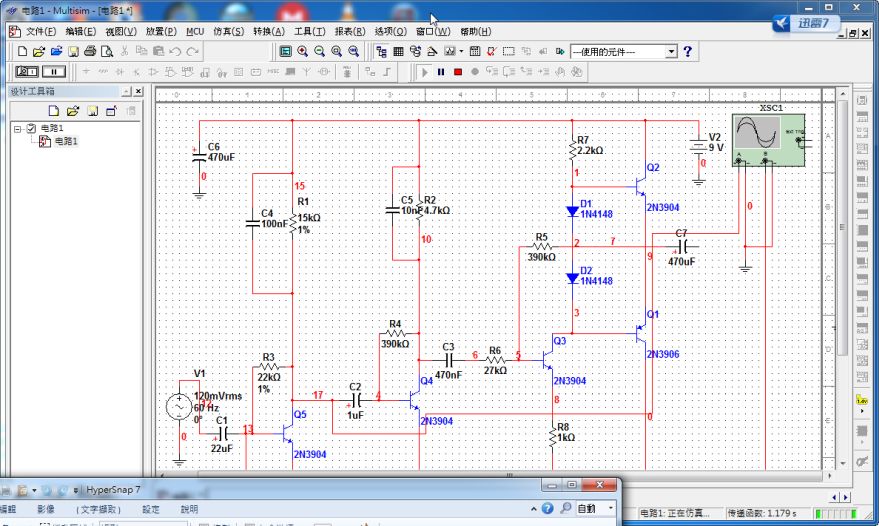

還有之前整的 2N3904-2N3906 線路;
原來一模擬就睇到放大訊號好差;
圖片附件: amp.gif (2019-9-1 15:58, 10.12 KB) / 下載次數 86https://www.hkepc.com/forum/attachment.php?aid=2147009&k=73d24c25b2eb1d061f392df70f71dcc7&t=1781647028&sid=8yuzx87Lz
圖片附件: 2N3904-3906-8.jpg (2019-9-1 15:59, 45.8 KB) / 下載次數 88https://www.hkepc.com/forum/attachment.php?aid=2147011&k=4e2360b56d3a5fb1454a1df05a620cec&t=1781647028&sid=8yuzx87Lz
圖片附件: 2N3904-3906-10-2.jpg (2019-9-1 16:27, 123.54 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2147012&k=bd248336c7294b732a7d91023659032b&t=1781647028&sid=8yuzx87Lz
作者: mos-leung 時間: 2019-9-3 00:15
本帖最後由 mos-leung 於 2019-9-3 00:21 編輯
還有之前整的 2N3904-2N3906 線路;
原來一模擬就睇到放大訊號好差;
aazz 發表於 2019-9-1 15:57
C1改用0.33uf试下。如用有極性电容，+腳要接高电平（晶体管）一方。另电路輸出的470uf有隻腳空接了？這有点奇怪。
作者: aazz 時間: 2019-9-4 19:47
本帖最後由 aazz 於 2019-9-4 19:52 編輯
C1改用0.33uf试下。如用有極性电容，+腳要接高电平（晶体管）一方。另电路輸出的470uf有隻腳空接了？這有 ...
mos-leung 發表於 2019-9-3 00:15
因為470UF 電容輸出時;
模擬軟件沒有喇叭;
小第又想看看前級輸出狀態
而今天又試試這個2N3904 的電路;
就算更換零件;
只可在特定頻頻率下工作;
調高頻率200-300 就會使輸出頻頻換差;
再調零件;
又再調頻高頻率又變差;
作者: xiao 時間: 2019-9-4 20:24
這種模擬沒用, 除非你是創立Linear Techonlogy 的那種大師, 實際搭個棚用示波器看, 然後在回頭來作模擬比較容易掌握. 喇叭用 L 串 R替代也可以. 也許用1KHZ比較好掌握.
作者: rutellor 時間: 2019-10-10 18:09
本帖最後由 rutellor 於 2019-10-10 18:14 編輯
留意VCE 有無低於訊號Vpk-pk(包括放大後)
本身li類電路放大倍數高輸出電壓唔高,一高就易失真
輸入電壓最大估計5mV以下
作者: diydevil 時間: 2019-10-10 19:56
這個電路只是更改了 MPF102 換做 2SK30;
但 在S極位500 ohm 的電阻則邊的電容;
如果不換去 270ohm 則邊;
波 ...
aazz 發表於 2019-9-1 12:38
C2 bypass 左 2sk30 放大既AC訊號。必除之而後快。
但作DC amp 就别論咯。
作者: diydevil 時間: 2019-10-10 20:03
還有之前整的 2N3904-2N3906 線路;
原來一模擬就睇到放大訊號好差;
aazz 發表於 2019-9-1 15:57
三級串埋放大又放大再放大。可能有過千倍增益。拎走一級 la。
作者: aazz 時間: 2019-10-10 21:18
三級串埋放大又放大再放大。可能有過千倍增益。拎走一級 la。
diydevil 發表於 2019-10-10 20:03
這個電路暫時沒有試;
試緊其他功率高些的;
