作者: hon829 時間: 2020-4-7 22:25 標題: Body Thermometer --- diy with MLX90614 IR sensor
本帖最後由 hon829 於 2020-4-13 13:50 編輯
疫情當下,很多人要揸"槍"搵食! 槍款形形式式,普遍過5百,好貴好貴
現連紅外線Sensor都脹價十倍,疫前買的廿多元,現售百幾兩百了!
故現只好拆解以前買下的MLX90614模塊使用.

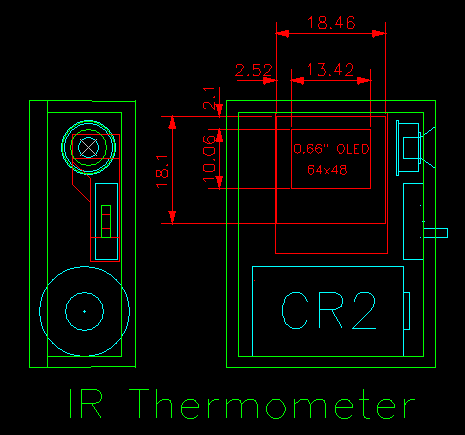

設計要袖珍便攜:

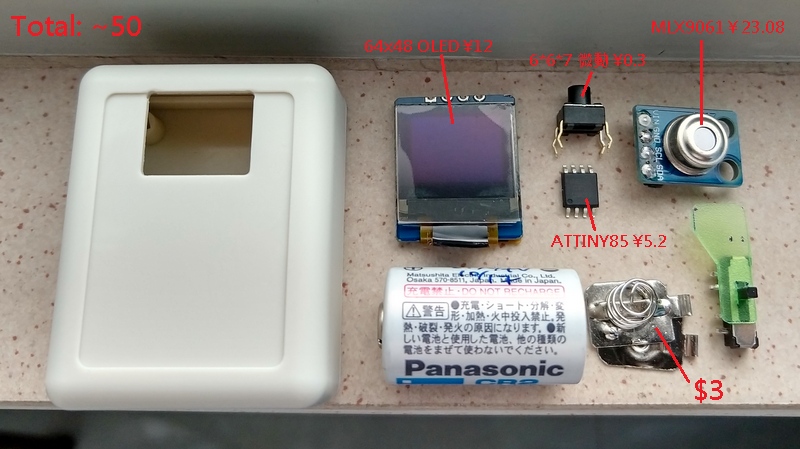

備料組裝:

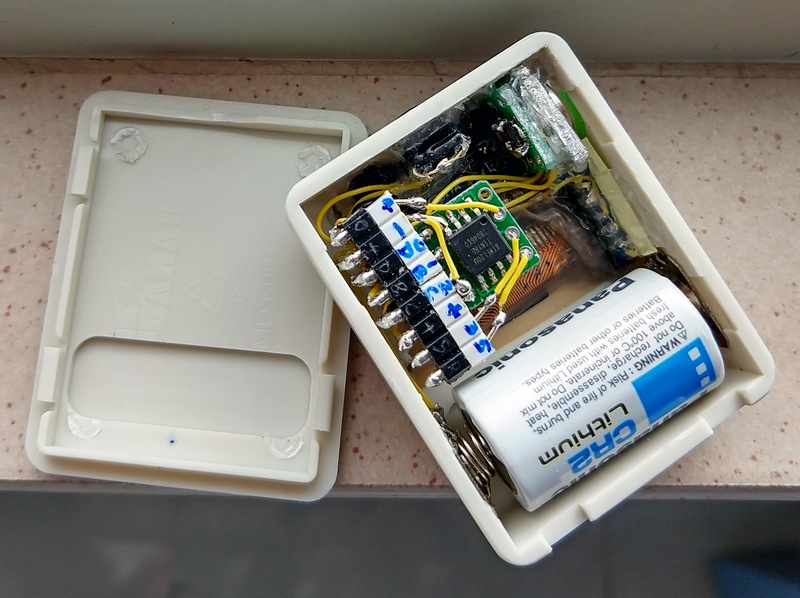

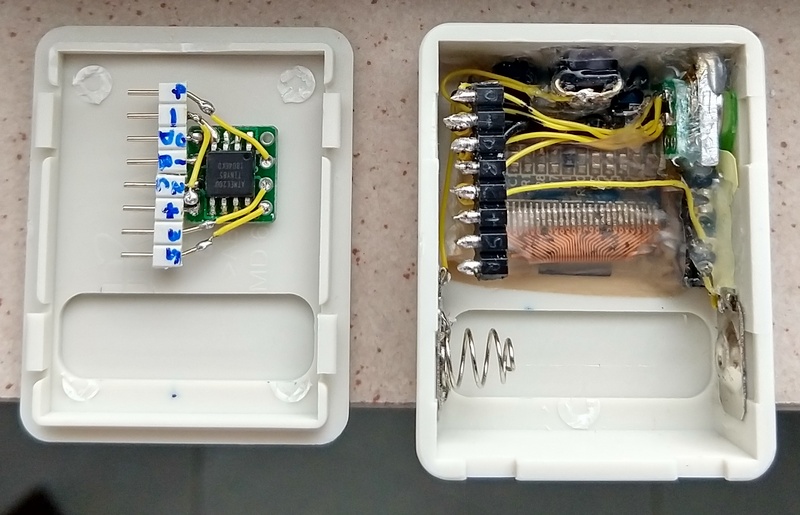

全用熱熔膠封裝:

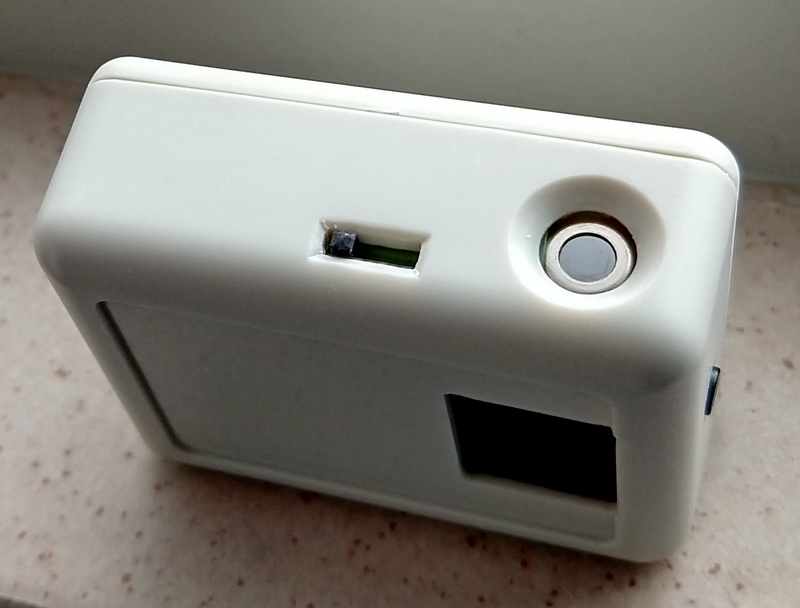

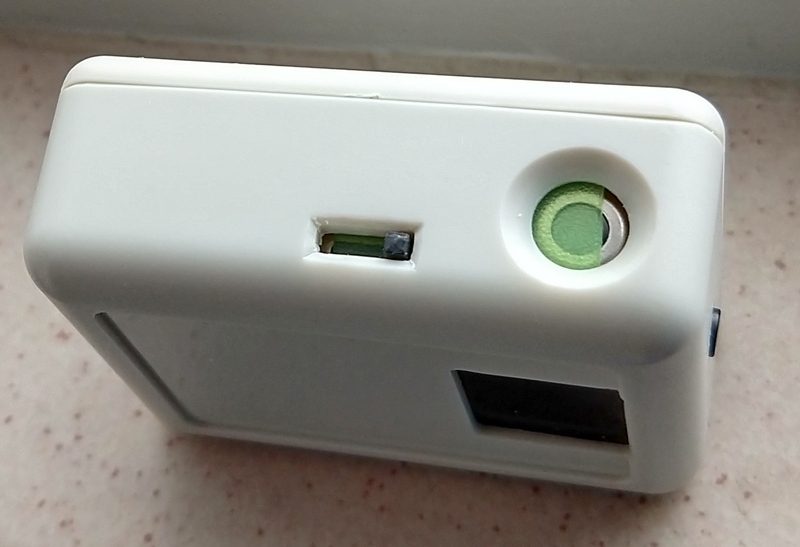

用三擲開關裝上膠片當活門, 關機時蓋Sensor,可惜行程仍蓋不晒:

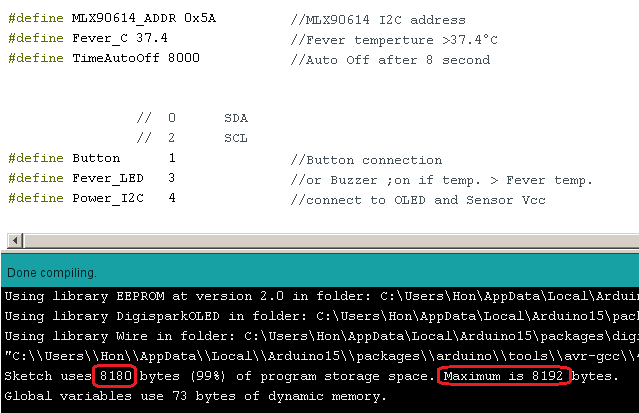

編程: Attiny85 mcu得8kB Flash,可能OLED個lib.幾占記憶,很簡單的編寫已過上限,唯有左刪右刪盡fit 其flash size:

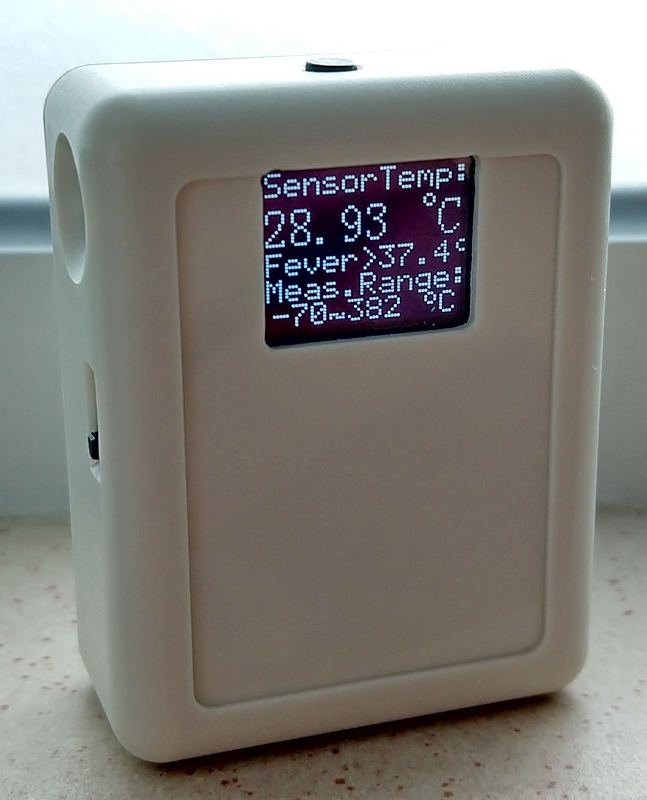

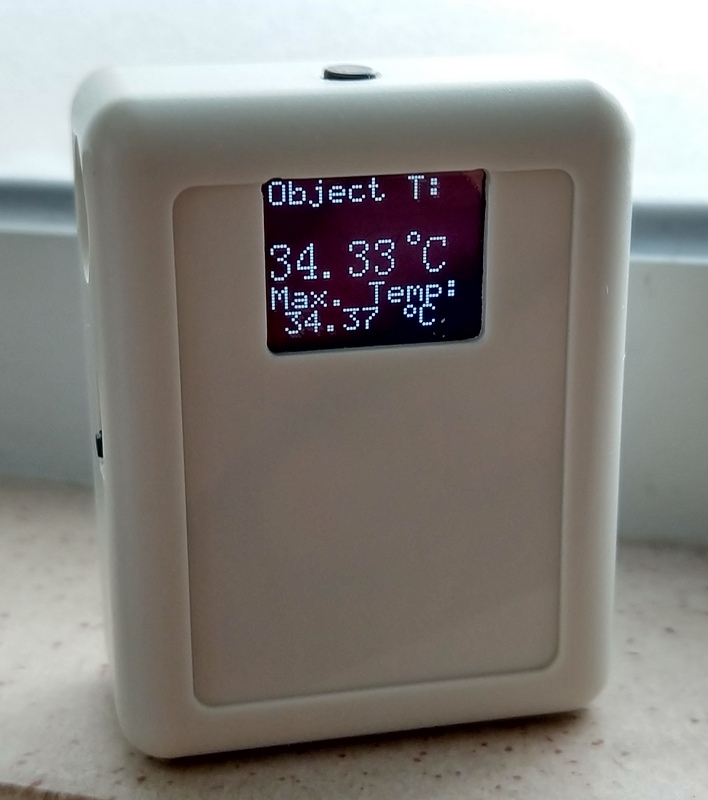

最後得兩screen 及華氏轉攝氏功能:
初步使用不錯
MLX90614就是反應快,一按即可讀出溫度,不似得有啲貨式, 要on hold 2,3秒至完成!原本做Body Thermometer想用MLX90615的,貪其測量溫度較窄,應測體溫會較準些,可惜就是現難買了吧
圖片附件: Body Thermometer a.png (2020-4-7 22:17, 14.29 KB) / 下載次數 236https://www.hkepc.com/forum/attachment.php?aid=2185701&k=14b2e4f99bcb8cea7893aca784a7178f&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer b.jpg (2020-4-7 22:17, 140.18 KB) / 下載次數 210https://www.hkepc.com/forum/attachment.php?aid=2185702&k=6cbac7df4e2ac04e948e80338ed3ce73&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer c.jpg (2020-4-7 22:17, 143.51 KB) / 下載次數 222https://www.hkepc.com/forum/attachment.php?aid=2185703&k=91fae450ad9bbdef42b75f4fb36fe558&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer d.jpg (2020-4-7 22:17, 141.26 KB) / 下載次數 221https://www.hkepc.com/forum/attachment.php?aid=2185704&k=144827510498db4ecc64489a3309ebef&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer e.jpg (2020-4-7 22:17, 126.01 KB) / 下載次數 239https://www.hkepc.com/forum/attachment.php?aid=2185705&k=64fe2a5e1a447ba38fd0932ff33eb93b&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer f.jpg (2020-4-7 22:17, 123.32 KB) / 下載次數 224https://www.hkepc.com/forum/attachment.php?aid=2185706&k=d9efe003982184ee835e6e69cc99ed75&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer g.png (2020-4-7 22:17, 19.14 KB) / 下載次數 228https://www.hkepc.com/forum/attachment.php?aid=2185707&k=b00fee52e5d0dc7549b72bfec3843b8c&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer h.jpg (2020-4-7 22:17, 135.31 KB) / 下載次數 231https://www.hkepc.com/forum/attachment.php?aid=2185708&k=39312e028542b23e0c687f5509c5aa1d&t=1782595547&sid=160nb46SEIT
圖片附件: Body Thermometer i.jpg (2020-4-7 22:17, 131.14 KB) / 下載次數 251https://www.hkepc.com/forum/attachment.php?aid=2185709&k=6dfab2c7ae553ae8b4fe41111d0ad7c8&t=1782595547&sid=160nb46SEIT
作者: xiao 時間: 2020-4-7 22:54
果然是一出手就高手
作者: hon829 時間: 2020-4-7 23:33

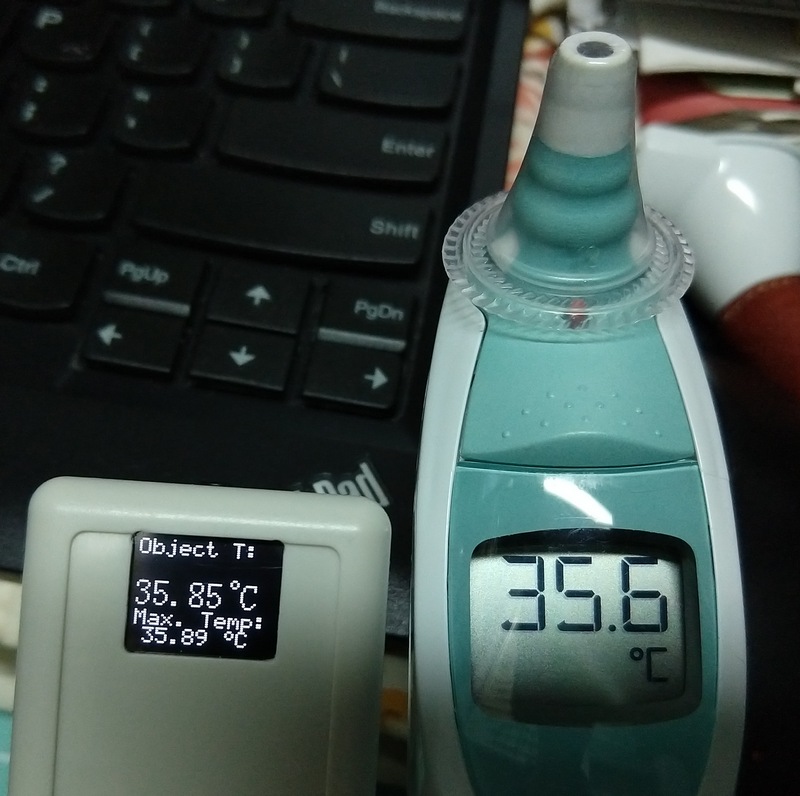

對比同量掌心約半寸距離,看似讀數相差不遠,但測量時間快很多吧;程式每0.2秒讀一次,並紀錄最高值
圖片附件: IMG_20200407_232319101.jpg (2020-4-7 23:29, 136.91 KB) / 下載次數 229https://www.hkepc.com/forum/attachment.php?aid=2185717&k=8d1b8ae0caa54aed974e82fa2c97bdd4&t=1782595547&sid=160nb46SEIT
作者: Offer 時間: 2020-4-7 23:37
我粒MLX90640都係之前買落，呢排一粒難求
作者: idolclub 時間: 2020-4-8 00:54
凡係同測溫有關既都俾人炒貴晒兼斷貨
作者: 10volt 時間: 2020-4-12 01:25

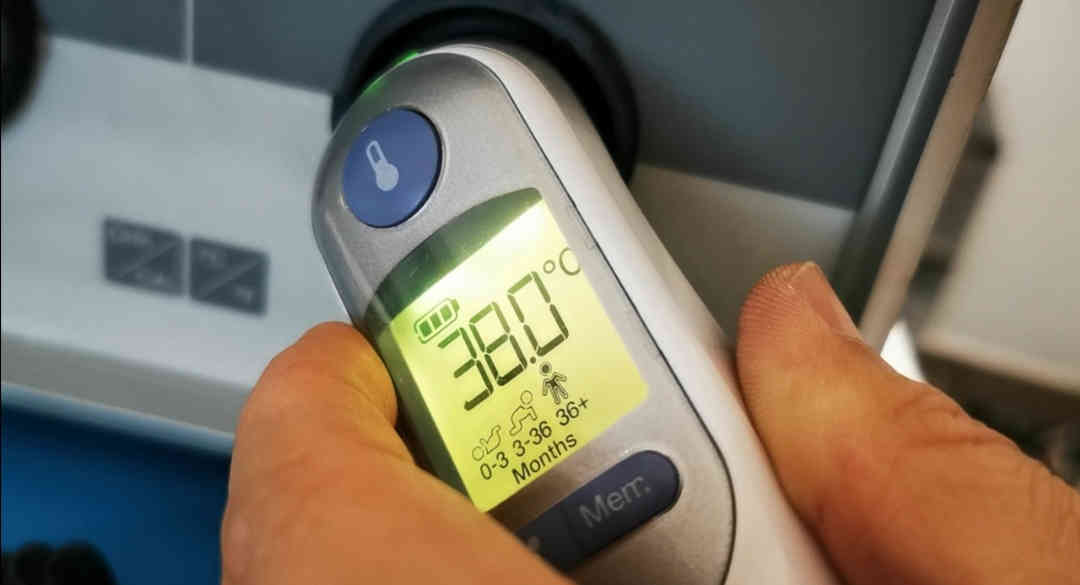

買個小型黑體爐校準，好平，幾百元
圖片附件: IMG_20200412_012245.jpg (2020-4-12 01:25, 33.39 KB) / 下載次數 222https://www.hkepc.com/forum/attachment.php?aid=2186572&k=501c431a72317bca349daa1525db1481&t=1782595547&sid=160nb46SEIT
作者: hon829 時間: 2020-4-12 10:36
本帖最後由 hon829 於 2020-4-13 13:51 編輯
回覆 6# 10volt
不用的! MLX90614 comes factory calibrated, 並內置 17-bit ADC and powerful DSP unit, 外部MCU只要經I²C直續其經轉換後的溫度暫存器即可
作者: 10volt 時間: 2020-4-12 15:46
回覆 7# hon829
永久不用校準?
作者: raywan 時間: 2020-4-12 17:23
回覆 10volt
不用的! MLX96014 comes factory calibrated, 並內置 17-bit ADC and powerful DSP unit, ...
hon829 發表於 2020-4-12 10:36
program部份,emissivity點倏換算?,default=0.95??
作者: HK2046 時間: 2020-4-12 18:20
實在太勁 強帖留名
作者: hon829 時間: 2020-4-12 20:02
回覆 8# 10volt

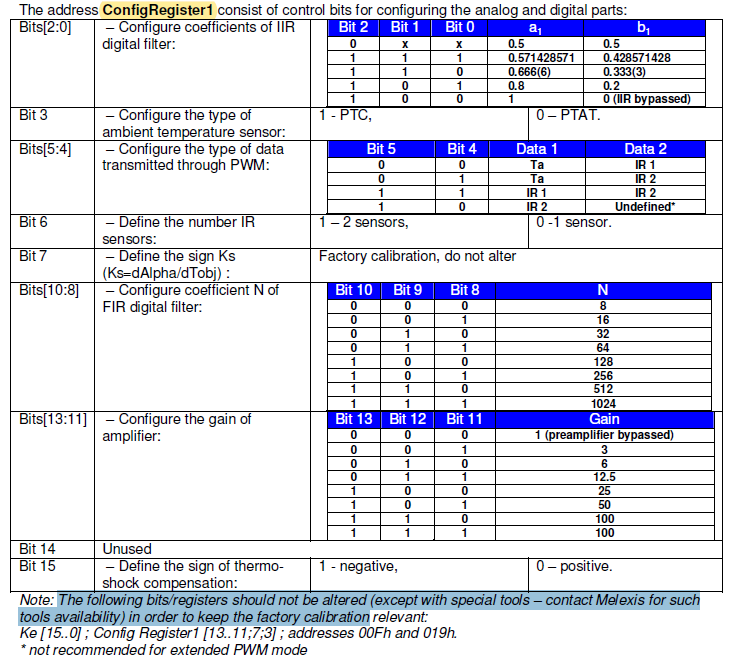

校正要用生產廠商特別工具, 故一般用家不能改動:
圖片附件: MLX90614.png (2020-4-12 20:01, 94.09 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2186706&k=73941d4e0bb289489d00e3fe0cabfd18&t=1782595547&sid=160nb46SEIT
作者: hon829 時間: 2020-4-12 20:14
本帖最後由 hon829 於 2020-4-13 13:52 編輯
回覆 9# raywan
MLX90614是隻自閉/自作業sensor! 俾電佢,config register全預設,佢已經全工在偵測及轉換溫度,即用家其實只要將sensor對著測量物品再續其ram數據,便可簡單計算出溫度了
作者: Joe_Black 時間: 2020-4-13 11:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829 時間: 2020-4-13 13:53
係MLX90614
