作者: hon829 時間: 2020-5-13 00:45 標題: HuiTong DHC-80 電子防潮箱---劏死牛
本帖最後由 hon829 於 2020-5-13 00:46 編輯

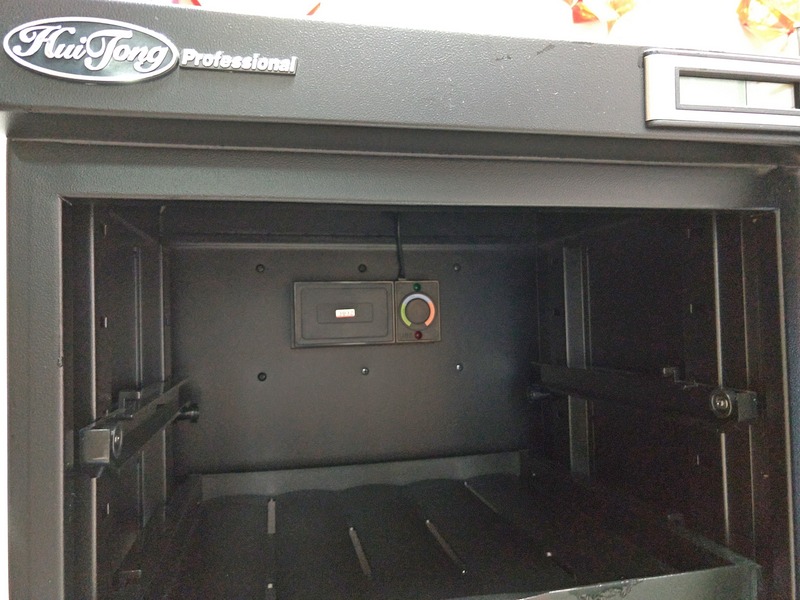

用了十幾年的電子防潮箱終壞了, 全沒燈號,都估是死牛吧

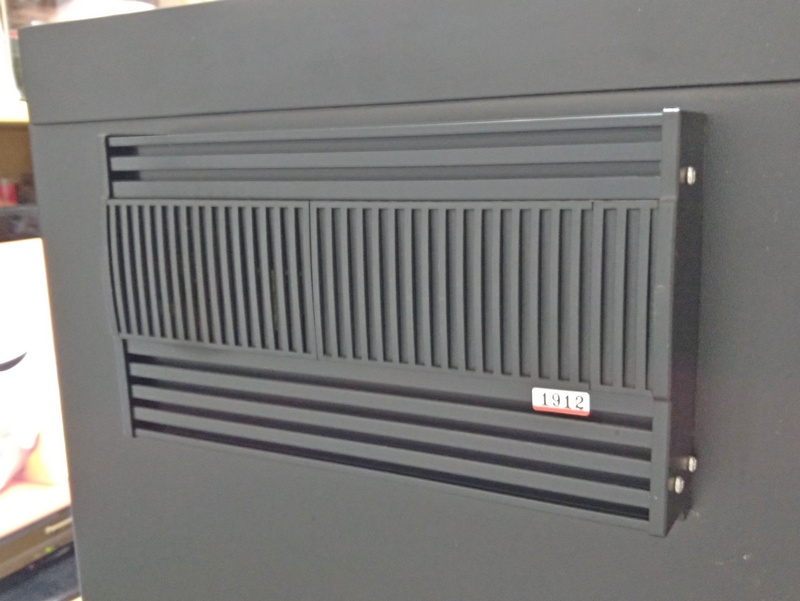

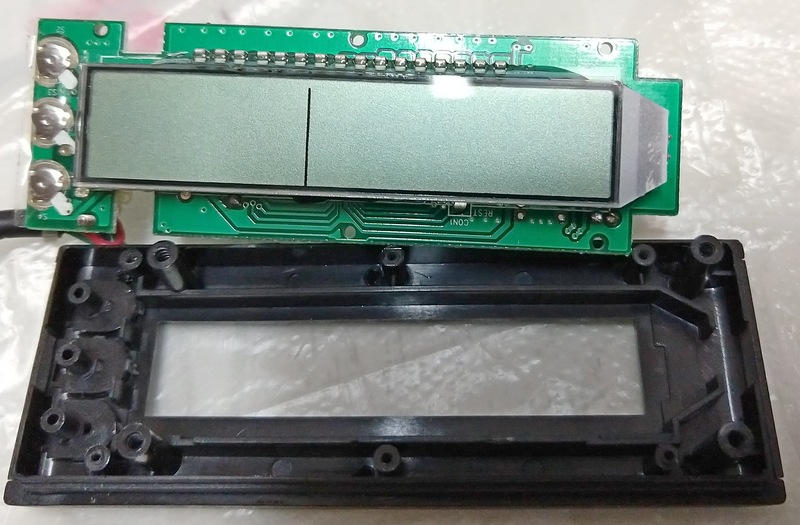

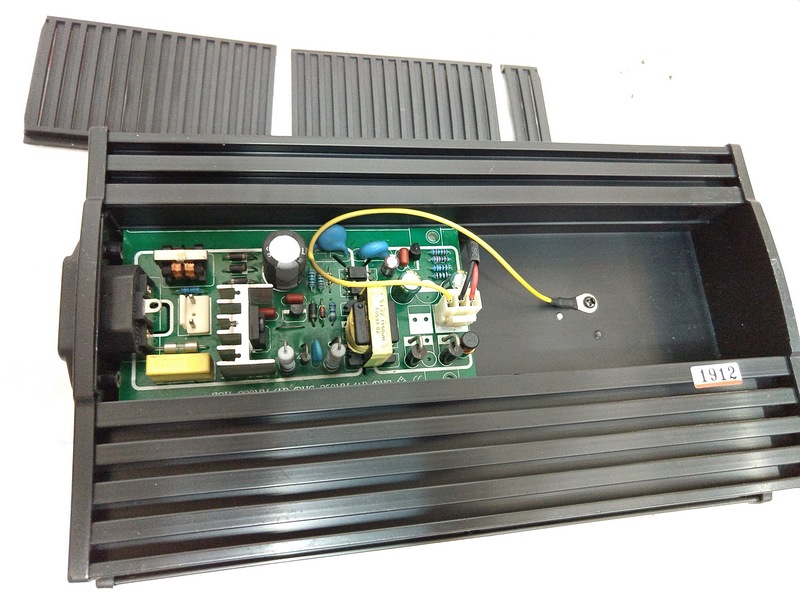

拆解:

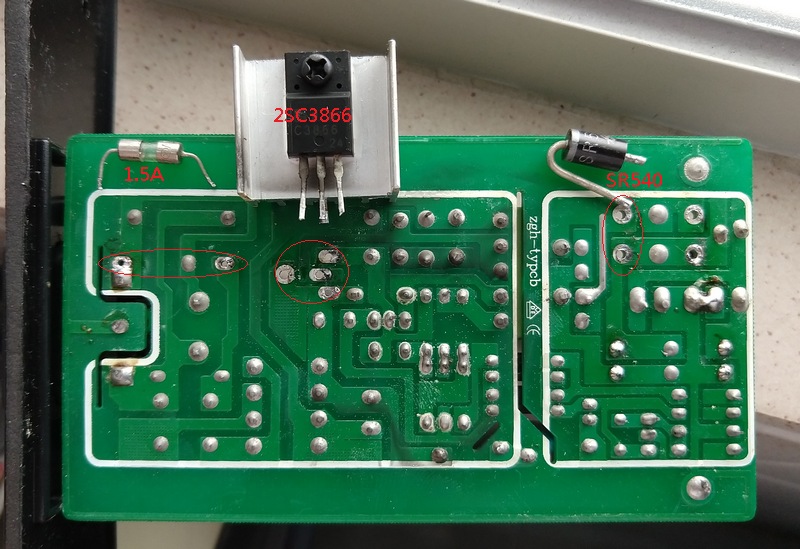

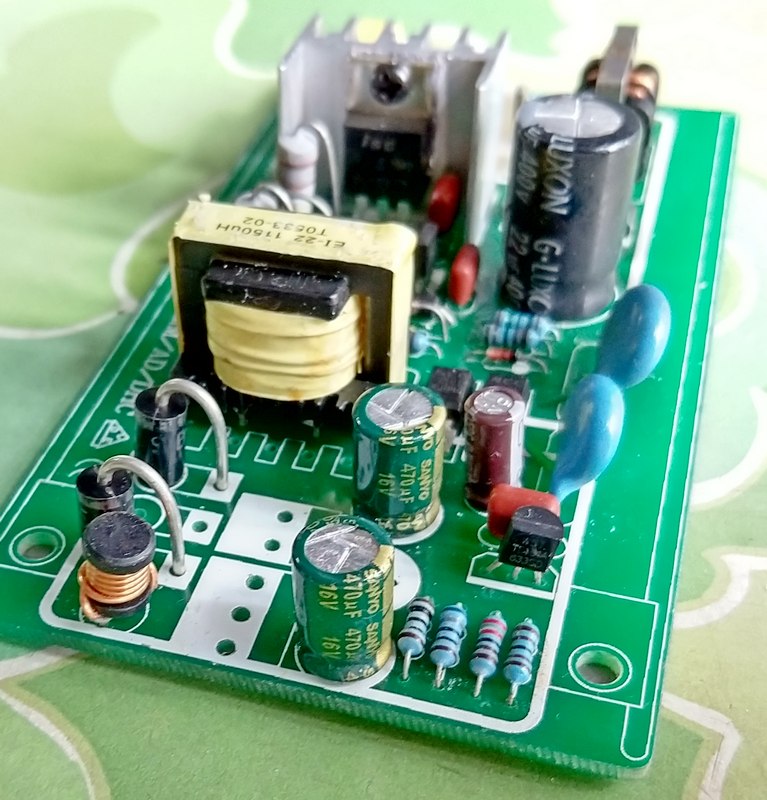

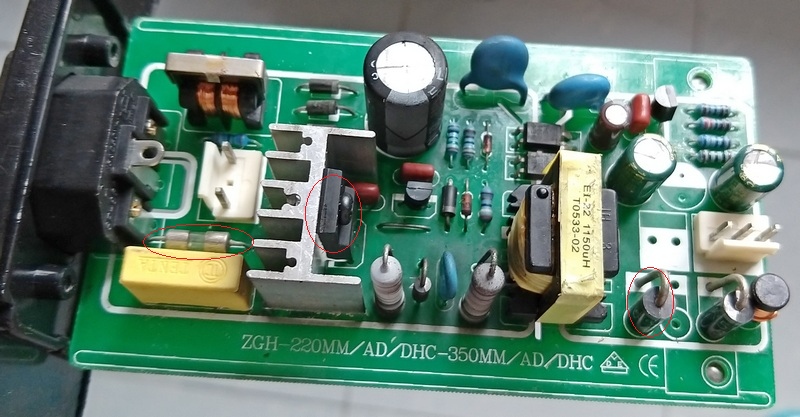

見隻牛十分簡單, 初步已找出最少死此三隻零件了! 想了如四處配零件可能不及換過隻化算, 話晒都用了 7x24x1X年!

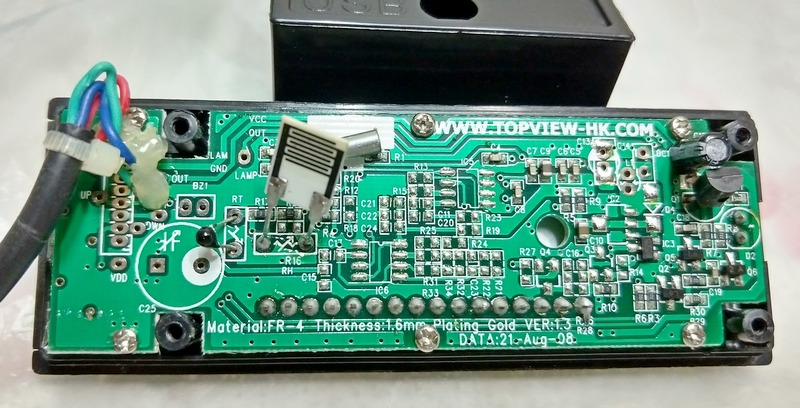

見隻牛只有1組電壓輸出, 尾是用16V電容的, 再看看控制器部份並沒有大功率的變壓, 故膽粗粗用穩壓器俾5V試試,果然可正常工作並在抽濕時用約1.5A電.

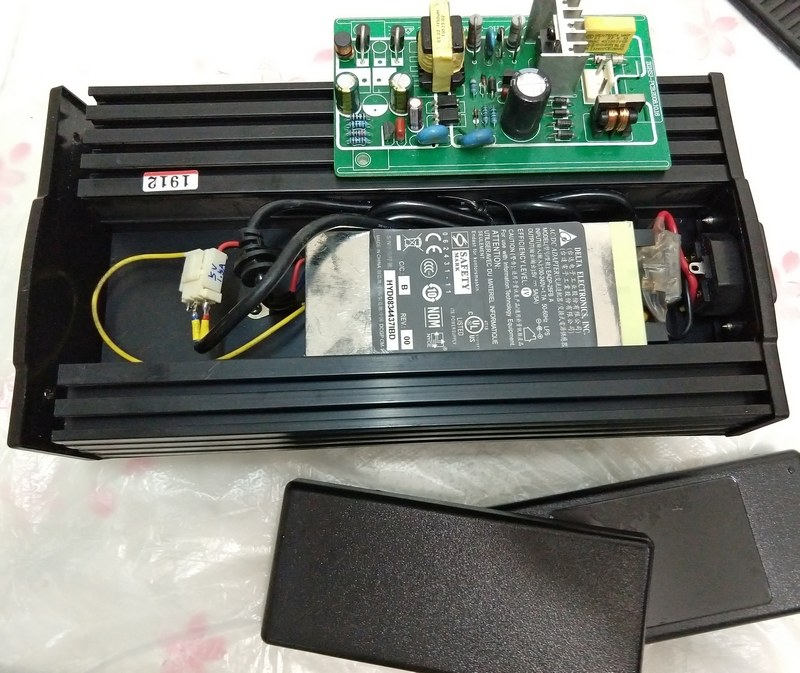

找了手頭上的一隻帶膠殼牛,爆殼後可合尺寸裝得入, 很快防潮箱又繼續服役了
基本上最大工程是翻箱倒籠, 搬晒啲嘢出來,又不可長時間灘開慢慢找零件修牛, 故整體快速完工有得用算是滿意的
圖片附件: HuiTong DHC-80 a.jpg (2020-5-13 00:38, 132.65 KB) / 下載次數 167https://www.hkepc.com/forum/attachment.php?aid=2192771&k=fe6ef2da0394413d54d3e1b5a03159fa&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 b.jpg (2020-5-13 00:38, 121.11 KB) / 下載次數 182https://www.hkepc.com/forum/attachment.php?aid=2192772&k=505a35d2e8c8d4bbaf9e6967fec09d9f&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 c.jpg (2020-5-13 00:38, 148.92 KB) / 下載次數 192https://www.hkepc.com/forum/attachment.php?aid=2192773&k=670a93c59512cfbfa22498b69c7ef593&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 d.jpg (2020-5-13 00:38, 147.81 KB) / 下載次數 181https://www.hkepc.com/forum/attachment.php?aid=2192774&k=d87880f14c30276a0a6774c2fb0b2aa4&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 e.jpg (2020-5-13 00:38, 142.62 KB) / 下載次數 176https://www.hkepc.com/forum/attachment.php?aid=2192775&k=d28ee3146a12328f1550abeca28e0f6a&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 f.jpg (2020-5-13 00:38, 142.81 KB) / 下載次數 194https://www.hkepc.com/forum/attachment.php?aid=2192776&k=6dad1b8286921ab5922ce6381015d749&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 g.jpg (2020-5-13 00:38, 138.21 KB) / 下載次數 173https://www.hkepc.com/forum/attachment.php?aid=2192777&k=a9e6a8a7c2aebcd241534f52d73191ae&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 h.jpg (2020-5-13 00:38, 145.13 KB) / 下載次數 158https://www.hkepc.com/forum/attachment.php?aid=2192778&k=74a9365fd63d7c37c3d24c446387af58&t=1781445675&sid=10Gljudb5oO
作者: vtrchan 時間: 2020-5-14 00:07
依D自激式振盪電路非常唔可靠，早換早著。
DC output部分應該有粒431, 睇番D電阻數值應該可以計到係輸出幾多volt.
作者: hon829 時間: 2020-5-14 13:09
回覆 2# vtrchan

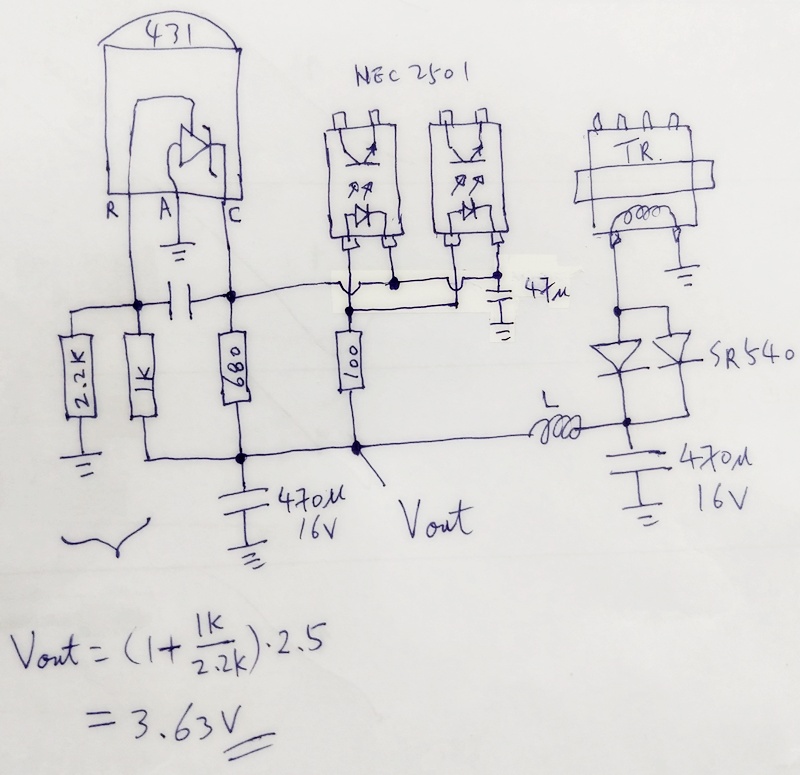

原來用咁古怪的電壓:
圖片附件: HuiTong DHC-80 i.jpg (2020-5-14 13:08, 142.9 KB) / 下載次數 158https://www.hkepc.com/forum/attachment.php?aid=2193080&k=b36ba094afcd5ff04e8d13d9bff0d2a4&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 j.jpg (2020-5-14 13:09, 142.85 KB) / 下載次數 182https://www.hkepc.com/forum/attachment.php?aid=2193081&k=19cae0b3363129c6479d5a2288e3eb53&t=1781445675&sid=10Gljudb5oO
作者: ckshum 時間: 2020-5-14 15:37
隔離攝影版有人話用5V牛，幾個月後連個防潮箱都壞埋
https://www.hkepc.com/forum/redi ... 43&pid=35430618
作者: hon829 時間: 2020-5-14 20:09
回覆 4# ckshum
唔知由自可,知道僅係搞搞佢

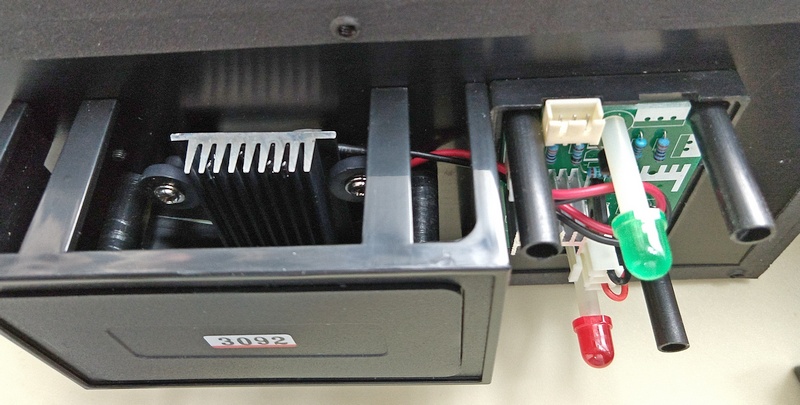

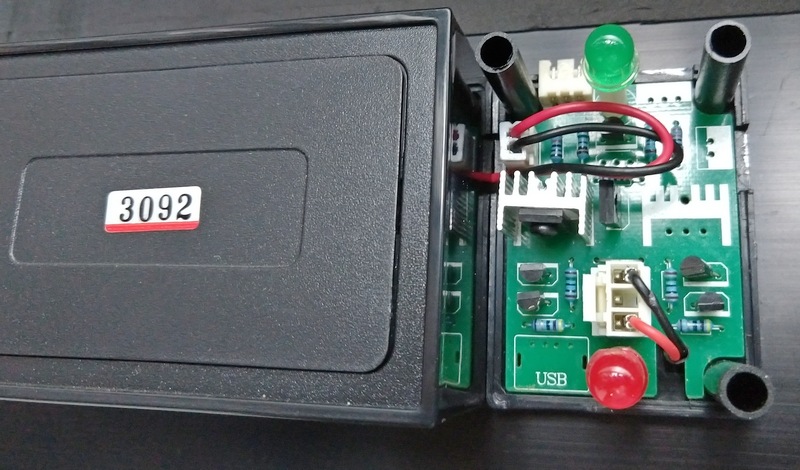

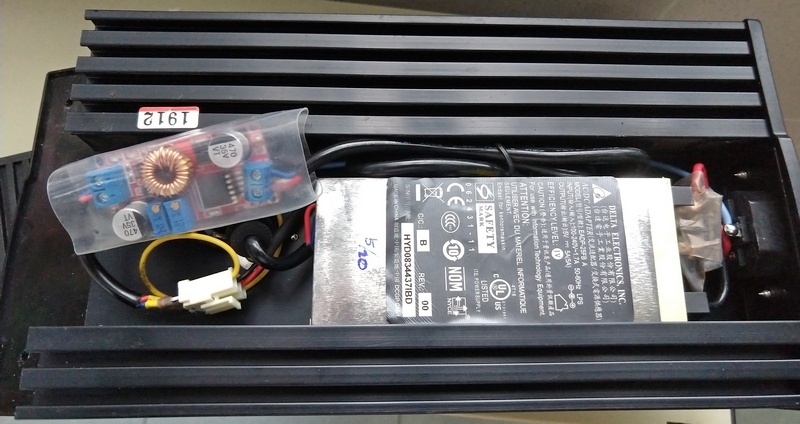

加翻隻以前淘落的可調降壓模塊, 設定3.6V輸出:
https://s.taobao.com/search?q=5A ... mp;sourceId=tb.item
估不到致冷片用到咁低電壓
今天濕度八十幾,開唔夠1分鐘,致冷片即凝結有水珠, 一切正常了
圖片附件: HuiTong DHC-80 k.jpg (2020-5-14 20:01, 140.03 KB) / 下載次數 156https://www.hkepc.com/forum/attachment.php?aid=2193176&k=b5c6e949a8e91b13e44877d271a77178&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 l.jpg (2020-5-14 20:01, 137.86 KB) / 下載次數 170https://www.hkepc.com/forum/attachment.php?aid=2193177&k=cb80806c3a43aede25bb570641815db2&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 m.jpg (2020-5-14 20:01, 134.75 KB) / 下載次數 163https://www.hkepc.com/forum/attachment.php?aid=2193178&k=1c6deda9bb29e02068ef0f9ad535ee45&t=1781445675&sid=10Gljudb5oO
作者: vtrchan 時間: 2020-5-14 21:53
回覆 vtrchan
原來用咁古怪的電壓:
hon829 發表於 2020-5-14 13:09
我之前整過部差唔多樣的，都係3.xV。
如果唔怕麻煩，拆開隻5V牛，改sampling電阻，應該可以改成3.6V輸出。
作者: hon829 時間: 2020-5-15 09:35
回覆 6# vtrchan
下次要改牛,我會揀Router內置的3.3V祼板開關牛,話晒預左長開7x24的
作者: hon829 時間: 2020-5-19 23:24
本帖最後由 hon829 於 2020-5-19 23:26 編輯
心有不甘都想醫翻隻牛

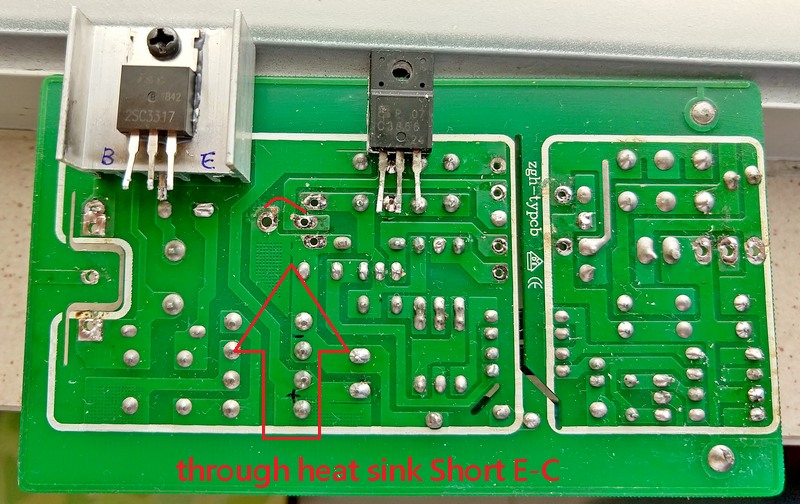

買了隻代用管試, 一挿電即燒fuse! 再三追查至發現問題:隻代用管是金屬背(即C腳),而PCB layout 又將heat sink駁至"E"腳,咁豬嘜嘜
cut斷PCB, 共換原先查出燒了的三件零件, 隻牛終正常工作了
度回其輸出電壓是3.9V, 現可收埋當作spare牛吧
圖片附件: HuiTong DHC-80 n.jpg (2020-5-19 23:21, 142.84 KB) / 下載次數 176https://www.hkepc.com/forum/attachment.php?aid=2194194&k=8bb6362ddb2dc8b932438c631b52bce3&t=1781445675&sid=10Gljudb5oO
作者: lai113ct 時間: 2020-5-19 23:37
回復 8 #hon829
On load test
?可能有 load會 drop返落3.6v
via HKEPC Reader for Android
作者: hon829 時間: 2020-5-19 23:41
回覆 9# lai113ct
係空載時3.9V, 隻防潮箱已換膠殼牛工作中,所以無駁回試了
作者: tomchen 時間: 2020-5-20 00:01
心有不甘都想醫翻隻牛
買了隻代用管試, 一挿電即燒fuse! 再三追查至發現問題:隻代用管是金屬背(即C ...
hon829 發表於 2020-5-19 23:24
值得整，話晒之前用左 1x 年，十幾年都長吧
作者: hon829 時間: 2020-5-21 20:55
本帖最後由 hon829 於 2020-5-21 20:57 編輯

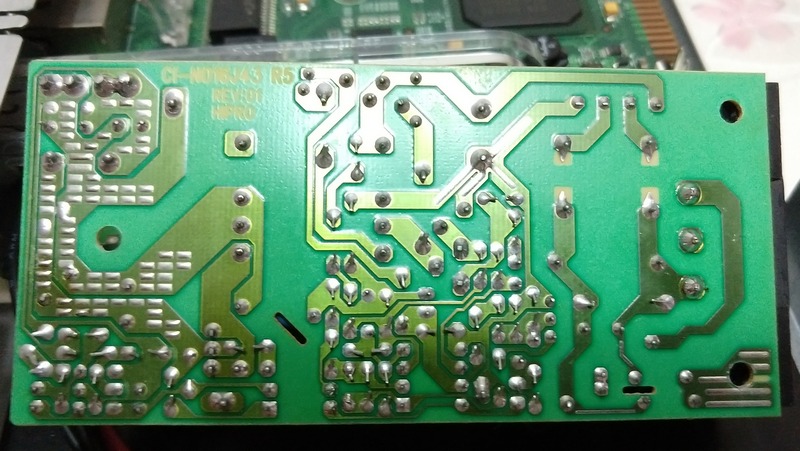

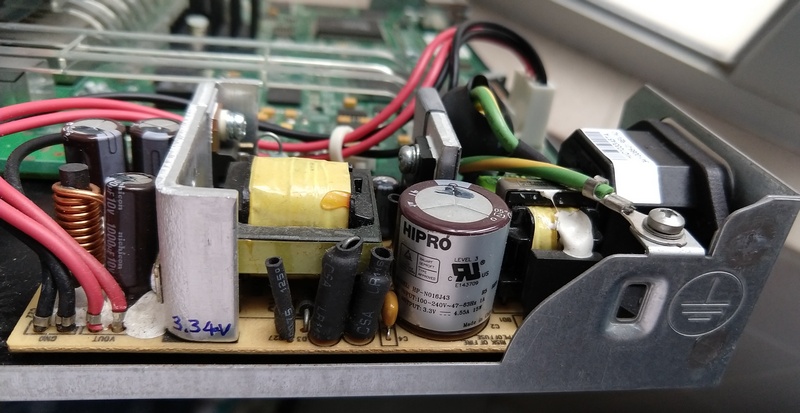

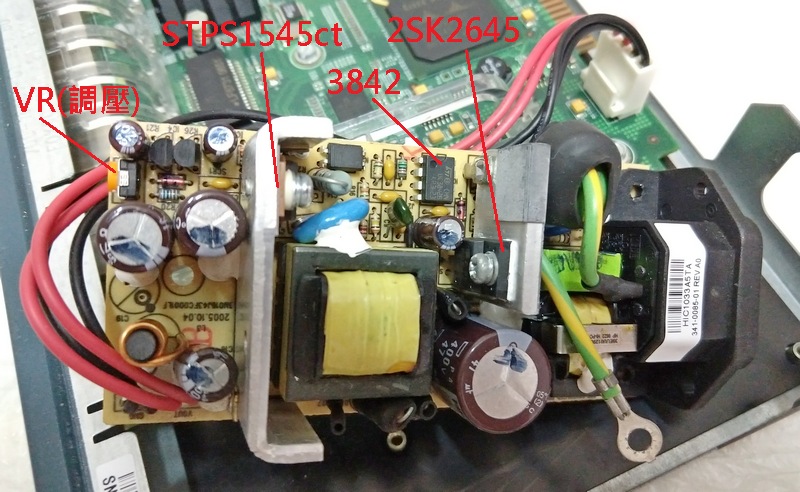

拆開嘢,拆了隻舊舊的switch看看
預7x24工作, 隻牛的確很工整, 並有VR調節輸出電壓, 發覺"很"適合給防潮箱用的
圖片附件: HuiTong DHC-80 o.jpg (2020-5-21 20:50, 142.68 KB) / 下載次數 121https://www.hkepc.com/forum/attachment.php?aid=2194669&k=e87f0188dbba95aaf8c71cc3d72117d9&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 p.jpg (2020-5-21 20:50, 141.28 KB) / 下載次數 114https://www.hkepc.com/forum/attachment.php?aid=2194670&k=f6712a4e8257ee0cd53d86c2d9098abd&t=1781445675&sid=10Gljudb5oO
圖片附件: HuiTong DHC-80 q.jpg (2020-5-21 20:50, 138.14 KB) / 下載次數 99https://www.hkepc.com/forum/attachment.php?aid=2194671&k=0d9f0c7899a59e646ac3b3ced42f9de0&t=1781445675&sid=10Gljudb5oO
作者: fatman 時間: 2020-5-21 21:04
Ching, 我都係用呢個箱，都有10x年，都在服役緊，記住呢個post, 可能遲啲有用！
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
作者: hon829 時間: 2020-5-21 22:06
回覆 13# fatman
咁一般的牛! 用十幾年都算是耐用了吧
(可能亦是只間中至要作功抽濕的原固)箱外表亦沒什麼, 如果有朝一日要換大容量些,相信都會揀翻此系列的
作者: yesau 時間: 2020-5-23 17:50
本帖最後由 yesau 於 2021-8-11 13:19 編輯
回覆 fatman
咁一般的牛! 用十幾年都算是耐用了吧(可能亦是只間中至要作功抽濕的原固)
箱外表亦 ...
hon829 發表於 2020-5-21 22:06
你呢隻部DHC-80 係新款
我用緊惠通第一代DHC-80,入面隻牛同一款PCB出5V
上年整過.全部CAP行左廿年用到盡真乾世塘,換左又復活
呢D牛夠簡單耐用
作者: hon829 時間: 2020-5-23 20:00
回覆 15# yesau
咁你果隻是廿年來才壞首次? 定間中壞一次呢
作者: fatman 時間: 2020-5-23 20:35
你呢隻部DHC-80 係新款
我用緊惠通第一代DHC-80,入面隻牛同一款5PCB出5V
上年整過.全部CAP行左廿年到盡真 ...
yesau 發表於 2020-5-23 17:50
ching, 點分係邊款？另外，去邊到換塊板？
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
作者: vtrchan 時間: 2020-5-24 22:55
拆開嘢,拆了隻舊舊的switch看看
預7x24工作, 隻牛的確很工整, 並有VR調節輸出電壓, 發覺"很"適 ...
hon829 發表於 2020-5-21 20:55
用日系電容，好嘢！
作者: holyAS 時間: 2020-5-25 22:32
同款
，我啱啱整返舊抽濕機，成 4 5舊作者: yesau 時間: 2020-5-26 23:53
本帖最後由 yesau 於 2020-5-27 00:01 編輯
回覆 yesau
咁你果隻是廿年來才壞首次? 定間中壞一次呢
hon829 發表於 2020-5-23 20:00
用左成廿年,上年發現LCD 得背光,冇顯示,跟跟下發現輸人得2V,
跟下隻火牛,完來全部CAP都乾世,換世冇事又繼續又用到依家羅
作者: yesau 時間: 2020-5-27 00:00
本帖最後由 yesau 於 2020-5-27 00:02 編輯
ching, 點分係邊款？另外，去邊到換塊板？
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
fatman 發表於 2020-5-23 20:35
DHC-80 新款同舊款係LCD 控制器唔同款,
如果壞左去型記有得換,但係要自己拆世LCD連埋防潮版成套帶過去換,$300-400
作者: fatman 時間: 2020-5-27 00:18
DHC-80 新款同舊款係LCD 控制器唔同款,
如果壞左去型記有得換,但係要自己拆世LCD連埋防潮版成套帶過去換, ...
yesau 發表於 2020-5-27 00:00
唔該晒ching, 之前都係幫親佢
作者: nrs050505 時間: 2021-11-15 15:02
回覆 20# yesau
C hing, 想問下cap係指電容嗎？ 應該點樣配？ 我果部都係無晒lcd畫面同埋燈
作者: hon829 時間: 2021-11-16 12:44
回覆 yesau
C hing, 想問下cap係指電容嗎？ 應該點樣配？ 我果部都係無晒lcd畫面同埋燈 ...
nrs050505 發表於 2021-11-15 15:02
簡單不過是驗查你隻牛輸出是否正常先啦
作者: nrs050505 時間: 2021-11-19 07:00
回覆 24# hon829
係咪拆晒出黎，用他錶吉下佢？
作者: hon829 時間: 2021-11-19 10:49
回覆 hon829
係咪拆晒出黎，用他錶吉下佢？
nrs050505 發表於 2021-11-19 07:00
冇咩這方面能力就唔好自己攪! 始終帶電操作有一定危險性
