作者: hon829    時間: 2020-5-19 21:08     標題: Brennenstuhl PM230 add serial testing Lamp --- 趁死電容加串聯烏絲膽

本帖最後由 hon829 於 2020-5-19 22:01 編輯

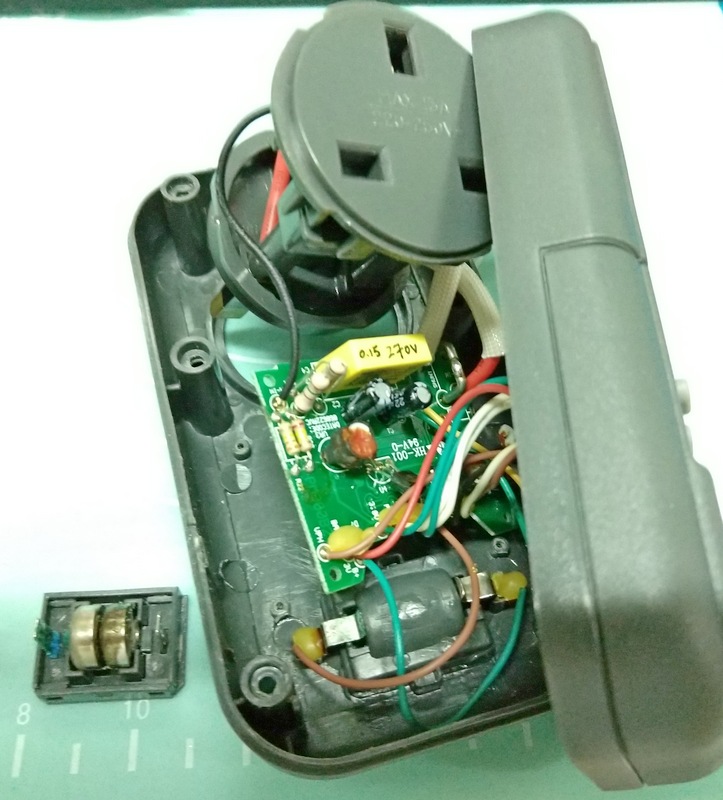

此Power meter唔太準! 故只間中用吓,買了幾年,又是死在電容降壓及鈕扣電池漏液

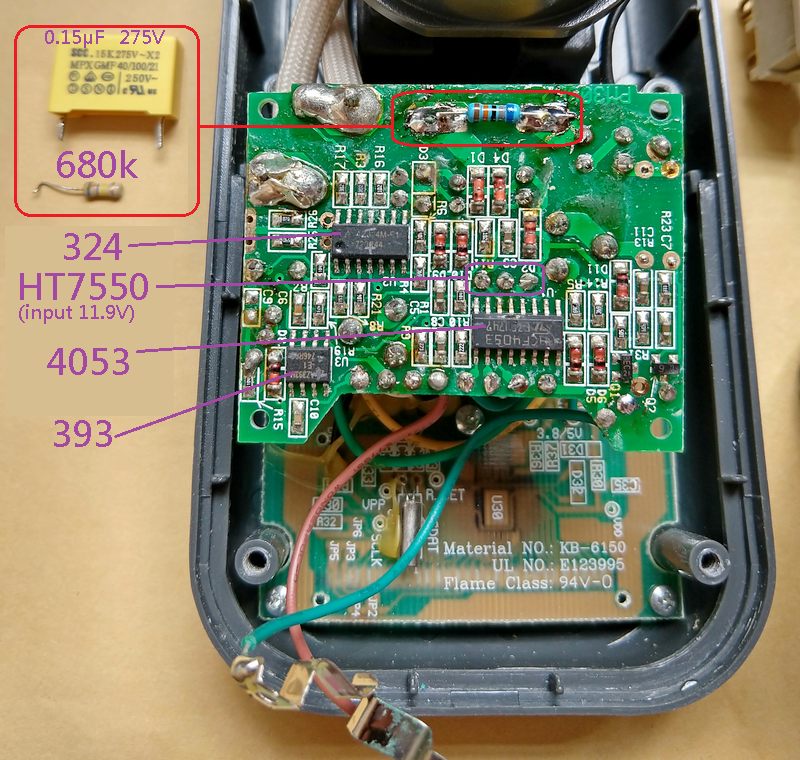

數據採集部份沒特別, 三VR滴了膠圍封了不可動:

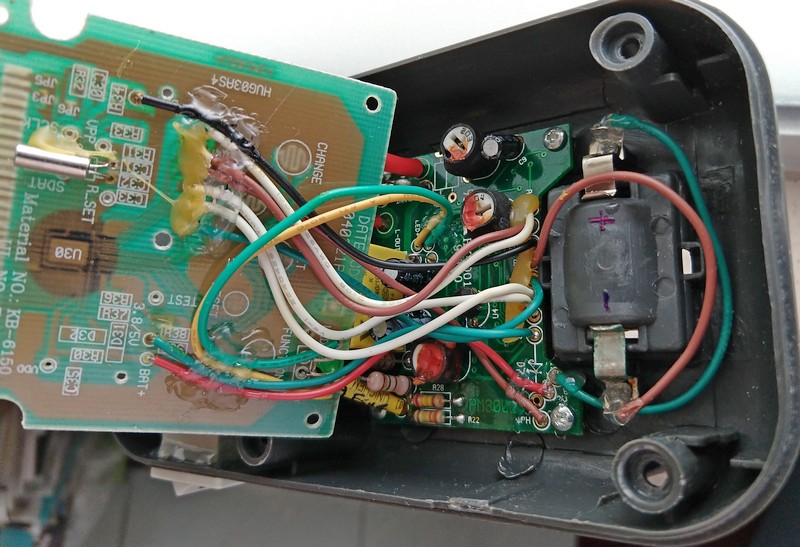

唔用排線,啲線亂到七彩!線身梗雖然線頭滴了膠, 但掘兩掘即斷!



拆開換電容, 並聯之680k電阻即跟著脫腳

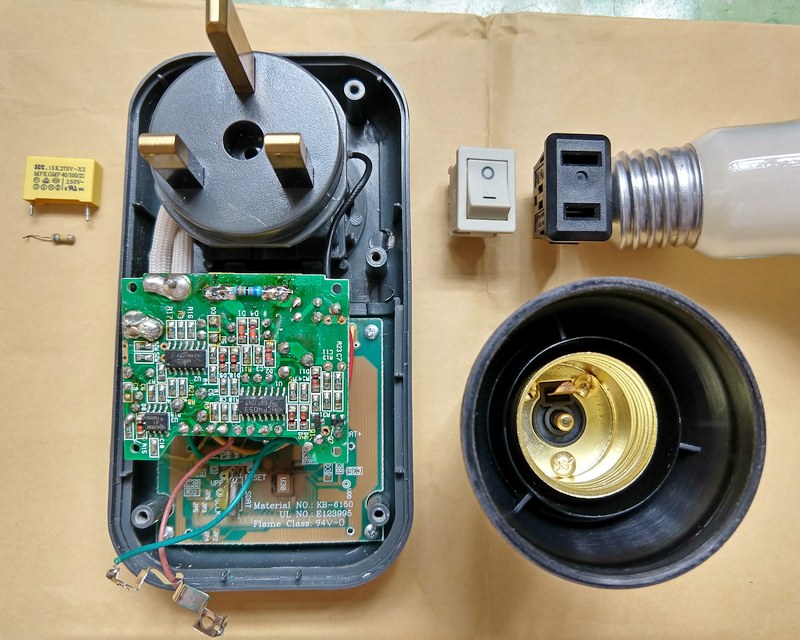

順便加開關及兩腳挿座用以串聯隻100W烏絲燈,增值吓
(參考: https://www.youtube.com/results?search_query=serial+testing+lamp)


接駁:

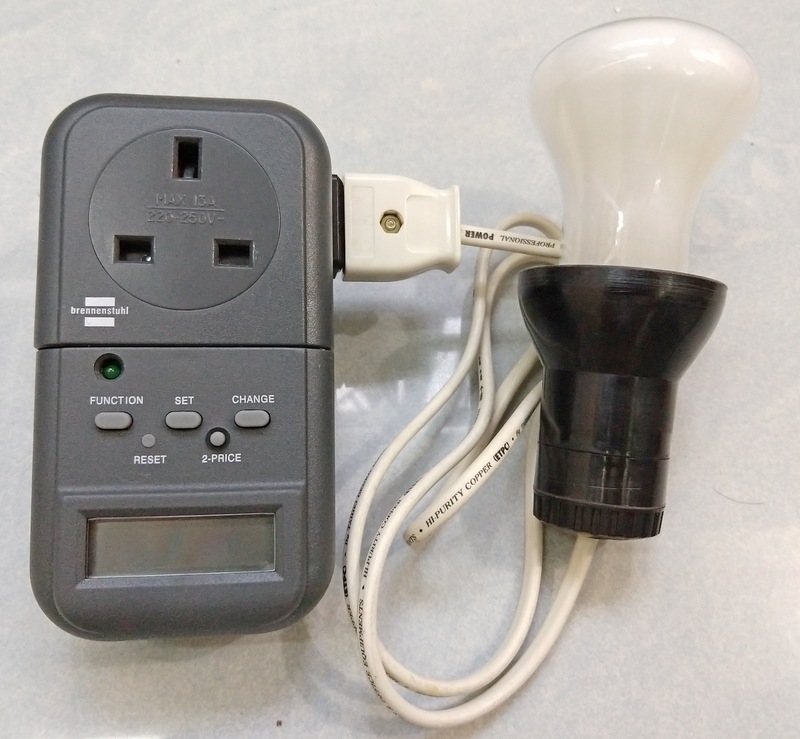

完成樣子:


希望以後用以修/試死牛時安全些

圖片附件: Brennenstuhl PM-230 a.jpg (2020-5-19 20:58, 145.61 KB) / 下載次數 102
https://www.hkepc.com/forum/attachment.php?aid=2194143&k=b1a82615a59404adef3d5d01ad08aac4&t=1781534143&sid=nqpChb4S24



圖片附件: Brennenstuhl PM-230 b.jpg (2020-5-19 20:58, 145.7 KB) / 下載次數 84
https://www.hkepc.com/forum/attachment.php?aid=2194144&k=a3c883fb1548ca2abc807d62742d8e77&t=1781534143&sid=nqpChb4S24



圖片附件: Brennenstuhl PM-230 c.jpg (2020-5-19 20:58, 142.89 KB) / 下載次數 84
https://www.hkepc.com/forum/attachment.php?aid=2194145&k=1148febf33864194f72621448befca61&t=1781534143&sid=nqpChb4S24



圖片附件: Brennenstuhl PM-230 d.jpg (2020-5-19 20:58, 144.65 KB) / 下載次數 78
https://www.hkepc.com/forum/attachment.php?aid=2194146&k=0ecb582e9d43a1a1de90d8f5cf403686&t=1781534143&sid=nqpChb4S24



圖片附件: Brennenstuhl PM-230 e.jpg (2020-5-19 20:58, 145.54 KB) / 下載次數 85
https://www.hkepc.com/forum/attachment.php?aid=2194147&k=39aba24921847513df1d7488f30fb4c4&t=1781534143&sid=nqpChb4S24



圖片附件: Brennenstuhl PM-230 f.jpg (2020-5-19 20:58, 138.22 KB) / 下載次數 95
https://www.hkepc.com/forum/attachment.php?aid=2194148&k=52b254edb9f68ed3a9142f161187106e&t=1781534143&sid=nqpChb4S24

---

作者: tomchen    時間: 2020-5-19 21:15

之前見 DIY 區牛王講過呢隻野有 D 水皮，所以好彩無買到。
裡面真係好土炮feel。

---

作者: hon829    時間: 2020-5-19 23:32




係完全唔Germany

---

作者: trigger74    時間: 2020-5-21 00:35

用碳膜電阻並聯電容有點偷工減料之嫌

---

作者: hon829    時間: 2020-5-21 20:31

回覆 4# trigger74

該並聯電阻只用來放吓電,    故不用要求什麼精度的吧

---

作者: trigger74    時間: 2020-5-23 12:42


睇loading同埋如果有surge, 碳膜電阻好快激穿，我自己做同類線路一般用1W 金屬膜電阻。

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: Dcup    時間: 2020-5-23 17:06




    黎間名長好多果間，成日話自己德國制度，拆開入面D料仲差過Bachmann...人地德國牌子大陸做

順便講埋，長既黎間大陸做果D更加嚇死人

---

作者: hon829    時間: 2020-5-23 20:03

回覆 7# Dcup

咁即是正宗"德"個樣
