作者: fongshuyuen 時間: 2020-6-1 15:49 標題: DIY EL84 MonoBlock
本帖最後由 fongshuyuen 於 2020-6-1 15:54 編輯
最近WFH無聊，整下野。其實之前都有整過stereo膽機，不過聽講mono d聲仲正，分離度高，所以趁WFH完結之前整返對。
首先畫好PCB，然後揾大陸厰做fast prototyping。（唔記得影相）

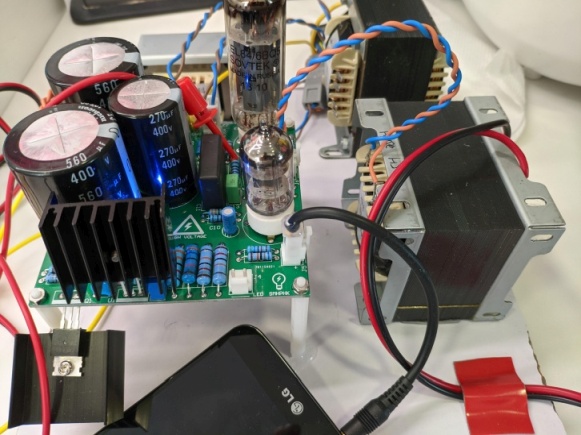

先係development board 測試：

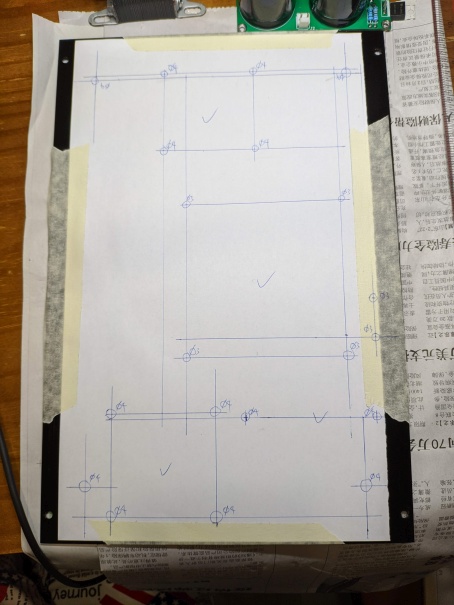

淘寶2個機箱，畫好位，開孔：

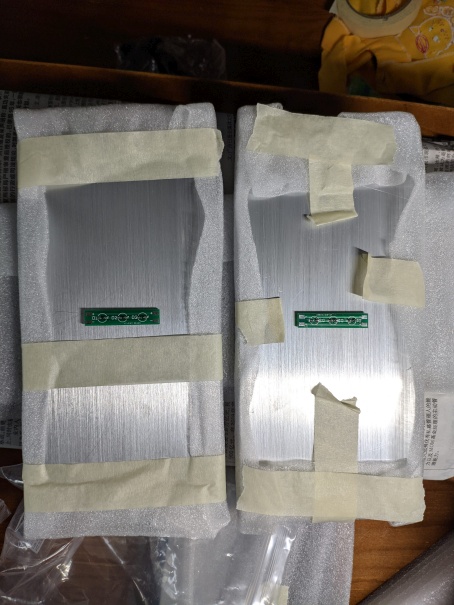

機箱面板指示燈：

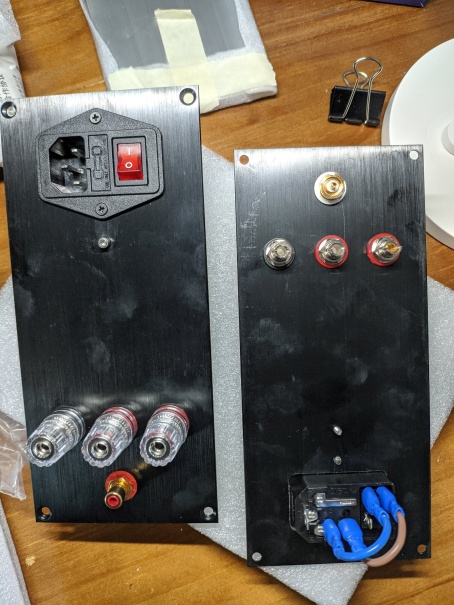

機背：

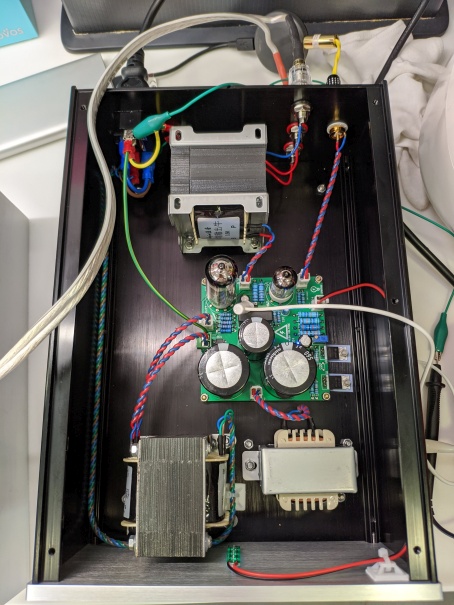

裝好機再測試：

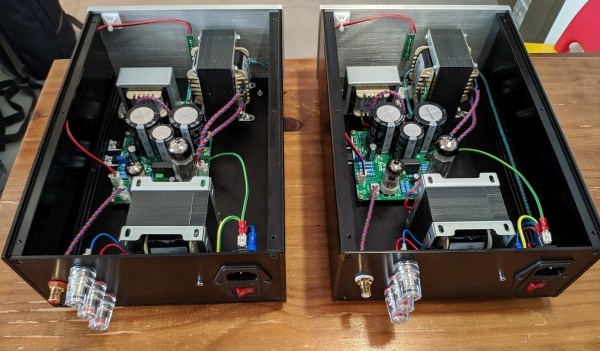

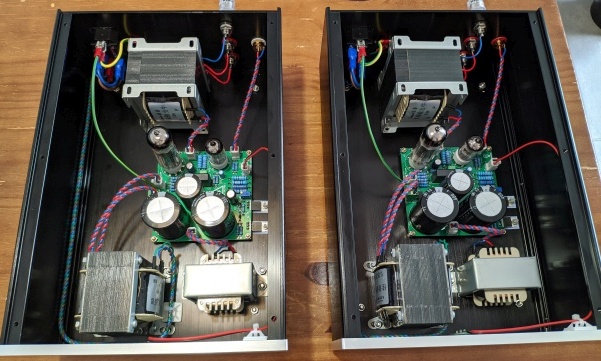

完工：
睇落好簡單，其中中間測試左好耐，調整bias point時又遇到d問題。另外膽機需要高壓工作（EL84 約250V DC，整流后電壓268V DC），每次試機都提心吊膽。雖然250V DC對於一般應用來講算高壓，但係膽機世界其實算低壓，小弟真係無乜心力再玩上去。
講下音色：monoblock果然分離度超高，每邊聲道獨立運作，EL84音色清脆，細節豐富，乃為窮人恩物。
圖片附件: IMG_20200516_185526.jpg (2020-6-1 15:31, 105.63 KB) / 下載次數 110https://www.hkepc.com/forum/attachment.php?aid=2196651&k=283f3d7286f9c6bb3b61ba4d50946903&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200520_093807.jpg (2020-6-1 15:31, 145.83 KB) / 下載次數 111https://www.hkepc.com/forum/attachment.php?aid=2196652&k=0258b40ffcb6292f2f3e5224d55045ef&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200520_094131.jpg (2020-6-1 15:31, 136.61 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=2196653&k=faed107107dc365fa7c4d8f48366c2ee&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200520_094141.jpg (2020-6-1 15:31, 125.98 KB) / 下載次數 96https://www.hkepc.com/forum/attachment.php?aid=2196654&k=a99d23f0bccb41afec1f782ccd6a2ce4&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200516_162956.jpg (2020-6-1 15:31, 125.86 KB) / 下載次數 84https://www.hkepc.com/forum/attachment.php?aid=2196655&k=2a7dea8164148a36b05d75a77f98bf6b&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200516_162930.jpg (2020-6-1 15:31, 145.82 KB) / 下載次數 101https://www.hkepc.com/forum/attachment.php?aid=2196657&k=8ccb5c3853f6ba2b93cab1cb4b46b722&t=1781504123&sid=1NGFV2cNCv
圖片附件: IMG_20200504_134521.jpg (2020-6-1 15:53, 129.06 KB) / 下載次數 122https://www.hkepc.com/forum/attachment.php?aid=2196658&k=9063ae2bc8deb142642556c43246ebca&t=1781504123&sid=1NGFV2cNCv
作者: hon829 時間: 2020-6-1 19:04
回覆 1# fongshuyuen
唔識HiFi!
三隻牛
好聲啲嗎
雖然空間大,但一個散熱孔都冇
亦少見骨牌用底板散熱
作者: fongshuyuen 時間: 2020-6-1 19:17
一隻係電源牛，一隻係choke（10H），最後一隻係輸出牛，唔同功能…
咁大個機箱，表面面積咁大，散熱功能其實好好，最緊要絕緣，否則好易跳火花
作者: ANWKLO 時間: 2020-6-1 19:17
最近WFH無聊，整下野。其實之前都有整過stereo膽機，不過聽講mono d聲仲正，分離度高，所以趁WFH完結之前整 ...
fongshuyuen 發表於 2020-6-1 15:49
每邊3個輸出端子是怎樣接駁喇叭的
作者: raymondchan338 時間: 2020-6-1 20:07
每邊3個輸出端子是怎樣接駁喇叭的
ANWKLO 發表於 2020-6-1 19:17
睇相係2個輸出。由隻牛唔同tapping出，應該係唔同ohms數。
via HKEPC Reader for Android
作者: lnchu 時間: 2020-6-1 20:29
本帖最後由 lnchu 於 2020-6-1 20:35 編輯
樓主萬用線.高壓,去choke,到rca signal線都一樣.
作者: ANWKLO 時間: 2020-6-1 20:30 標題: 那麼要睇規格先知幾多功率watts, ohms
本帖最後由 ANWKLO 於 2020-6-1 20:31 編輯
睇相係2個輸出。由隻牛唔同tapping出，應該係唔同ohms數。
via HKEPC Reader for Android ...
raymondchan338 發表於 2020-6-1 20:07
(由 HKEPC Android 手機版 發出)
作者: lnchu 時間: 2020-6-1 20:40
我估最多 5W 4/8 ohm
作者: fongshuyuen 時間: 2020-6-1 22:19
樓主萬用線.高壓,去choke,到rca signal線都一樣.
lnchu 發表於 2020-6-1 20:29
夠細心…teflon 1mm2鍍銀線，自己繞，節省成本
作者: fongshuyuen 時間: 2020-6-1 22:20
睇相係2個輸出。由隻牛唔同tapping出，應該係唔同ohms數。
via HKEPC Reader for Android ...
raymondchan338 發表於 2020-6-1 20:07
正解
作者: fongshuyuen 時間: 2020-6-1 22:23
(由 HKEPC Android 手機版 發出)
ANWKLO 發表於 2020-6-1 20:30
其實主要係match返喇叭個impedance (8ohm 同4ohm)
輸出牛一邊係3.5kohm，取決於EL84 loadline。另一邊駁喇叭
作者: fongshuyuen 時間: 2020-6-1 22:27
我估最多 5W 4/8 ohm
lnchu 發表於 2020-6-1 20:40
根據loadline有大約1.67W輸出到輸出牛，實際輸出大約1.4W，效率大概8成
作者: SAGAQWE 時間: 2020-6-3 13:56
回覆 1# fongshuyuen
Ching幾隻牛牛（電源、輸入、阻流圈 ）喺邊度拖返屋企？
依家巳做好機箱，只要隻電源牛足料, 跟住只須再多做好少功序, 做另一片PCB, 換隻輸出牛, 隨時變身玩AB1PP
作者: fongshuyuen 時間: 2020-6-4 12:26
回覆 fongshuyuen
Ching幾隻牛牛（電源、輸入、阻流圈 ）喺邊度拖返屋企？
依家巳做好機箱，只要隻電源 ...
SAGAQWE 發表於 2020-6-3 13:56
都係淘寶
你個輸出牛impedance要幾多？到時整好再分享下
作者: SAGAQWE 時間: 2020-6-4 20:25
都係淘寶
你個輸出牛impedance要幾多？到時整好再分享下
fongshuyuen 發表於 2020-6-4 12:26
你指玩EL84推挽? 用8K 15~20瓦output, 如果要訂造, 就造埋43%抽頭就更多嘢玩.
作者: fongshuyuen 時間: 2020-6-5 08:45
你指玩EL84推挽? 用8K 15~20瓦output, 如果要訂造, 就造埋43%抽頭就更多嘢玩.
SAGAQWE 發表於 2020-6-4 20:25
不好推挽，只好三極單端，1.5W足矣。
作者: kbpaul 時間: 2020-6-5 09:44
有對ecl82推挽monoblock，聲音比el84更甜
作者: fongshuyuen 時間: 2020-6-5 11:47
回覆 17# kbpaul
頭先check過ECL82datasheet，好得意，放大同輸出係同一支膽。師兄有無部monoblock相可以分享下？
另外想問下你部PP係五級接法？
作者: kbpaul 時間: 2020-6-5 17:11
原廠係五極接法，後來換左馬欄士output牛，改為超線性
作者: rhino 時間: 2020-6-8 14:42
想學砌真空管Amp 邊度有入門資訊。
謝謝
作者: cody2k 時間: 2020-6-9 14:50
提示: 作者被禁止或刪除 內容自動屏蔽
作者: rhino 時間: 2020-6-10 09:01
利申...我無股份的.
當然同樣可以响 問啦, 不過反應會較慢.
cody2k 發表於 2020-6-9 14:50
多謝C Hing 提供資料! 不過都幾金吓。所有課程加埋要幾皮野。
真係欲練神功，必先自供。
請問仲有冇啲抵食夾大件？
作者: cody2k 時間: 2020-6-10 10:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: rhino 時間: 2020-6-10 13:04
當然係去33台發問啦, 那裡有幾位大師好肯幫人, 但最緊要文字上要有禮貌. ...
cody2k 發表於 2020-6-10 10:54
受教。 謝謝
作者: fongshuyuen 時間: 2020-6-12 18:04
回覆 19# kbpaul
43%抽頭？
作者: fongshuyuen 時間: 2020-6-12 18:11
回覆 20# rhino
工聯會有course，好似$2,800左右（幾年前）。當時我老婆唔俾我去上，因爲要奏仔，唯有買書睇。你可以留意下以下幾本，Amazon有得賣：
Valve Amplifier (4th Edition) by Morgan Jones
Building Valve Amplifier by Morgan Jones
The TAB Guide to Vacuum Tube Audio: Understanding and Building Tube Amps by Jerry C. Whitaker
另外online有免費教學，深入淺出：
http://www.valvewizard.co.uk/
最後有d使用工具，可以快速估計功率同計Q-point （但留意計算功率有誤，只計算一半swing voltage）:
https://www.vtadiy.com/loadline-calculators/loadline-calculator/
作者: kbpaul 時間: 2020-6-12 18:42
回覆 kbpaul
43%抽頭？
fongshuyuen 發表於 2020-6-12 18:04
Maybe，隻牛無標明，係大朱話我知點駁，我照住做又出到聲
作者: fongshuyuen 時間: 2020-6-12 18:57
回覆 27# kbpaul
Sorry 何謂“大朱”
作者: kbpaul 時間: 2020-6-12 20:11
回覆 kbpaul
Sorry 何謂“大朱”
fongshuyuen 發表於 2020-6-12 18:57
德發三樓賣古董膽機及零件的大朱，以前仲有個細朱係地庫(已搬走)
作者: fongshuyuen 時間: 2020-6-12 20:13
回覆 29# kbpaul
Oic thanks
作者: rhino 時間: 2020-6-14 02:33
回覆 rhino
工聯會有course，好似$2,800左右（幾年前）。當時我老婆唔俾我去上，因爲要奏仔，唯有買 ...
fongshuyuen 發表於 2020-6-12 18:11
兩個網站都有好詳盡嘅資料. 謝謝分享
