標題: [操作疑難] 維修/更換 30mm 風扇疑問 [打印本頁]

作者: Isabella    時間: 2020-11-9 07:42     標題: 維修/更換 30mm 風扇疑問

本帖最後由 Isabella 於 2020-11-9 09:02 編輯

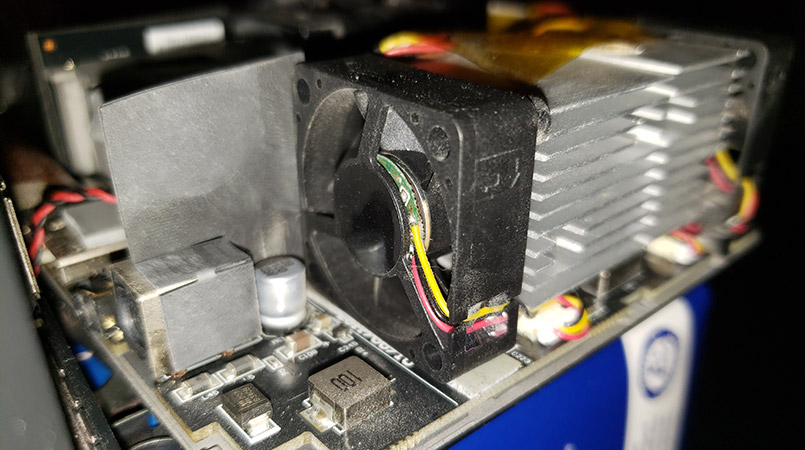

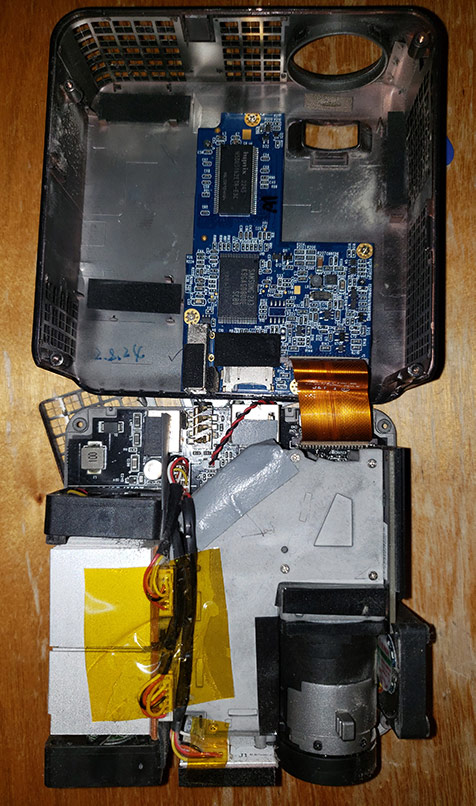

多年前向 Ching 購入 Dell M110 投影機一部,近日其中一部散熱風扇壽終正寢。
輕推其他散熱風扇扇葉,扇葉會跳落「下一格」。壞咗嘅風扇會啜住,投影機就會因為風扇錯誤而強行關機。有時候撞彩,開機佢識慢速轉,投影機就可以「正常」使用。

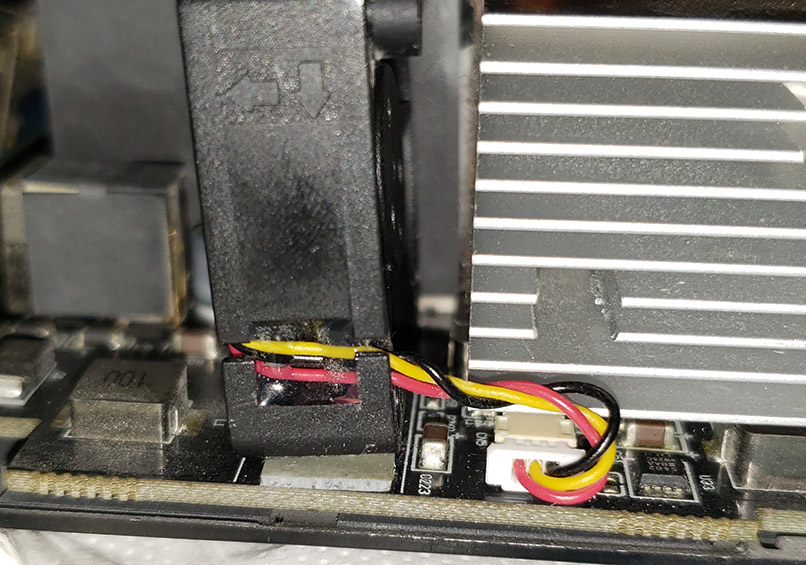

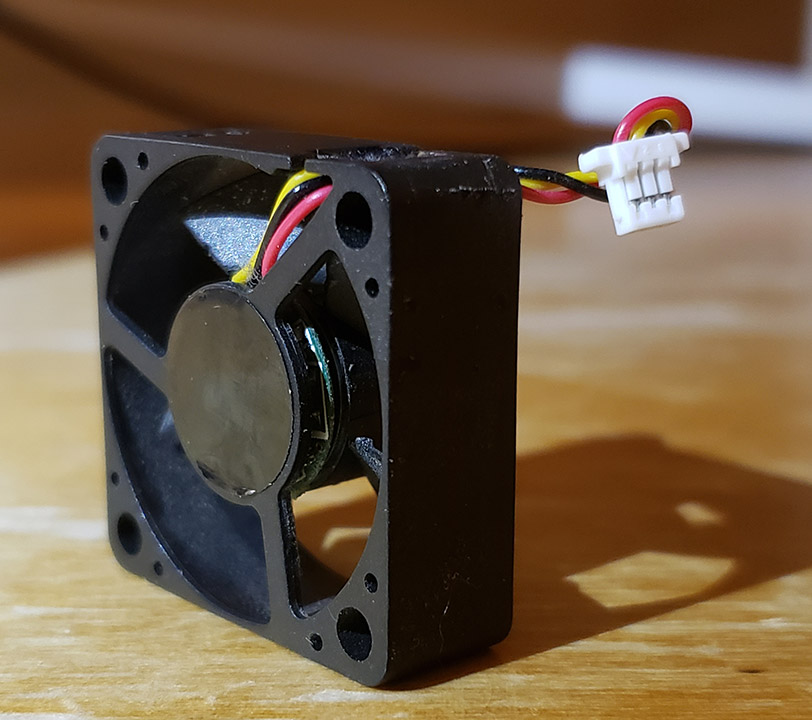

風扇大小為 30 x 30 x 10mm,貼紙下冇嘢,扇身亦無任何記號。他錶借咗比人,度唔到電壓。
如果想更換風扇,未知 Ching 可否目測風扇參數,例如電壓、插頭等等?
其他解決辦法如維修或 Bypass 亦無任歡迎

Dell M110

Proj 1.jpg
2020-11-9 07:38

Dell M110

Proj 2.jpg
2020-11-9 07:38

Dell M110

Proj 4.jpg
2020-11-9 07:38

Dell M110

Proj 3.jpg
2020-11-9 07:38

Dell M110

Proj 5.jpg
2020-11-9 09:01


圖片附件: [Dell M110] Proj 1.jpg (2020-11-9 07:38, 138.54 KB) / 下載次數 2
https://www.hkepc.com/forum/attachment.php?aid=2229668&k=e5b95e8b1a3af53f44da1980d8db6141&t=1610871812&sid=3s05TSUTrM



圖片附件: [Dell M110] Proj 2.jpg (2020-11-9 07:38, 105.46 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2229669&k=ab9c97ba9823afc864477aad1f854b2a&t=1610871812&sid=3s05TSUTrM



圖片附件: [Dell M110] Proj 3.jpg (2020-11-9 07:38, 117.42 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2229670&k=5946fc131e9f7fcd5f8d9f0bddd856fb&t=1610871812&sid=3s05TSUTrM



圖片附件: [Dell M110] Proj 4.jpg (2020-11-9 07:38, 145.8 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2229671&k=772019b6581aba1af3867b3783af92f2&t=1610871812&sid=3s05TSUTrM



圖片附件: [Dell M110] Proj 5.jpg (2020-11-9 09:01, 107.59 KB) / 下載次數 2
https://www.hkepc.com/forum/attachment.php?aid=2229673&k=b2558006e30dcdff429346d76cc4d830&t=1610871812&sid=3s05TSUTrM


作者: kwliu    時間: 2020-11-9 08:39

求其執隻啱size有測速散熱扇代換, 用其他散熱扇人手試下黃紅邊條係測速/V+
作者: hon829    時間: 2020-11-9 11:23

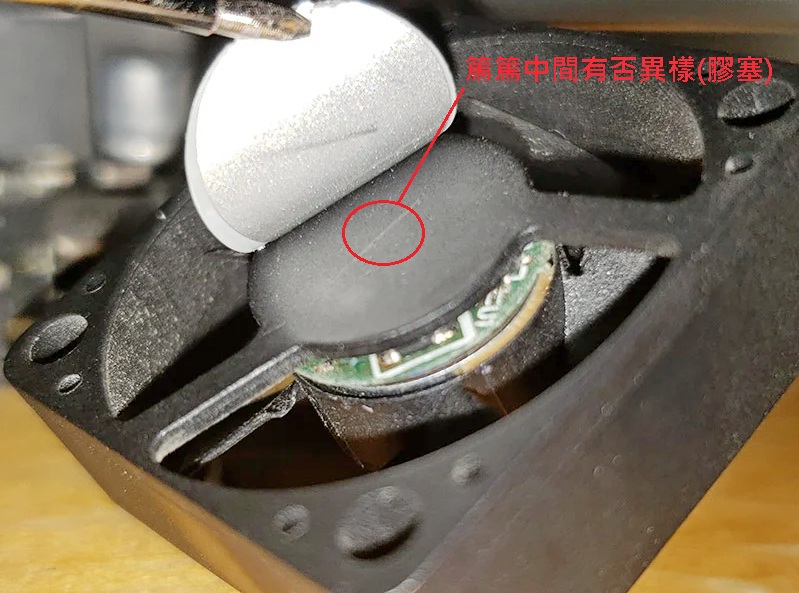

唔好玩啦! 用透視眼/讀心術可看出其規格

既然拆了風扇出來, 加點油即可重用 亦可用他錶度度個插座即知其電壓吧
2020-11-9 11:18


圖片附件: 未命名.jpg (2020-11-9 11:18, 148.81 KB) / 下載次數 0
https://www.hkepc.com/forum/attachment.php?aid=2229700&k=8cc45eb259786177b81e0721e9601690&t=1610871812&sid=3s05TSUTrM


作者: wyhui5124    時間: 2020-11-9 11:52

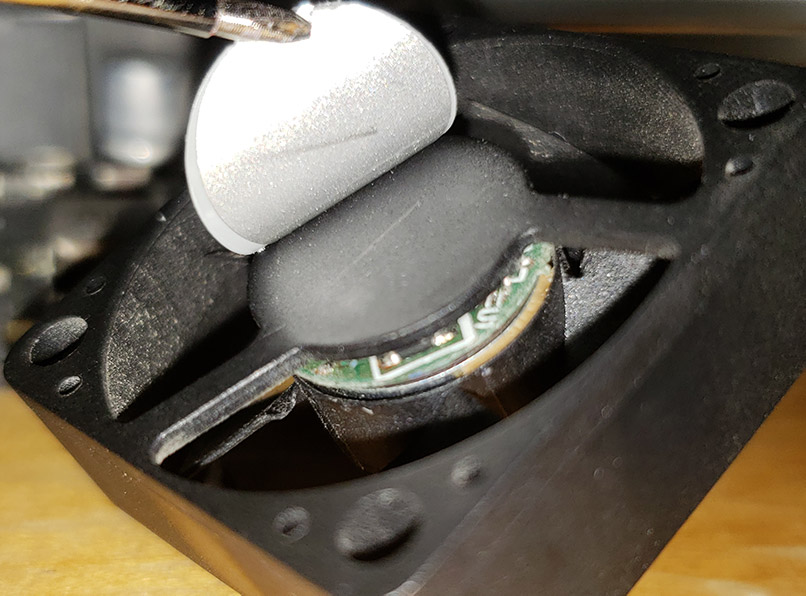

睇相,應該係label貼label,小心拆開第一張label可能會有資料
2020-11-9 11:51


圖片附件: aaaaa.jpg (2020-11-9 11:51, 131.82 KB) / 下載次數 0
https://www.hkepc.com/forum/attachment.php?aid=2229706&k=0a7b090a11d033a6cd6cf7987273dd3a&t=1610871812&sid=3s05TSUTrM


作者: Isabella    時間: 2020-11-9 17:18

一陣試試,感謝各位 Ching 細心觀察
作者: Joe_Black    時間: 2020-11-10 23:51

本帖最後由 Joe_Black 於 2020-11-10 23:55 編輯

點解唔用他錶睇下供電電壓及+/-位?
(正常是紅+,黑-,黃測速)
正常不是5V就是12V

風扇未出問題前,個projector會否熱才風扇高速,唔熱風扇低速?
作者: xiao    時間: 2020-11-20 12:05

唔好玩啦! 用透視眼/讀心術可看出其規格

既然拆了風扇出來, 加點油即可重用 亦可用他錶度度 ...
hon829 發表於 2020-11-9 11:23


紅色圈圈的地方鑽個洞, 再慢慢挖開一些或許就看到C戒指鎖住軸, 拆出來加油除垢, 或許就復活了
這種一般都 5V 或 12V 風扇, PWM 控制速度
作者: Isabella    時間: 2020-11-29 04:01

回覆 4# wyhui5124

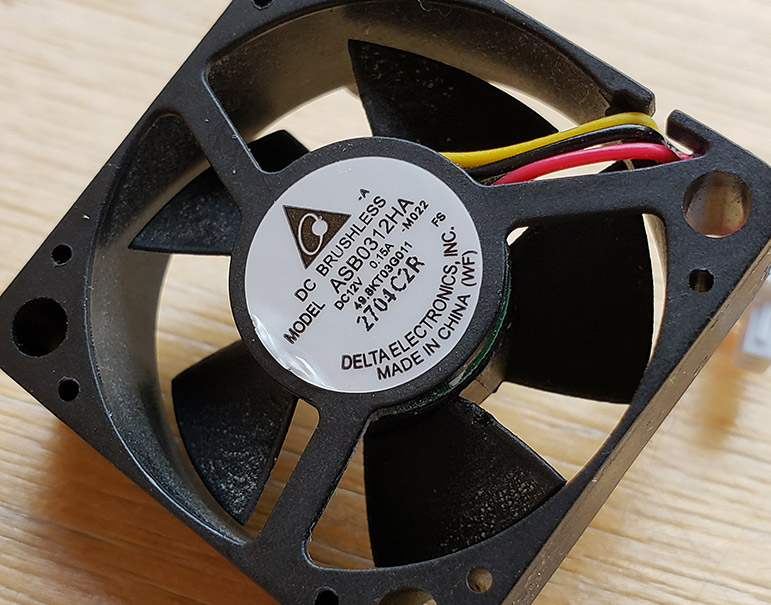

ching 神觀察力:

Dell M110 Fan

Proj 6.jpg
2020-11-29 03:59


已淘同型號風扇

圖片附件: [Dell M110 Fan] Proj 6.jpg (2020-11-29 03:59, 134.92 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2233647&k=87f0a41bab4d26a5f56f62eb6e22069e&t=1610871812&sid=3s05TSUTrM
