標題: USB to RJ45 Console cable --- DIY 改短記 [打印本頁]

---

作者: hon829    時間: 2021-3-3 15:56     標題: USB to RJ45 Console cable --- DIY 改短記

事原用了¥13淘了條0.8m長的USB console cable, 原則可用的, 但用吓就知過短受限制了! 故唯有改短轉RJ45乸頭可接翻普LAN線用

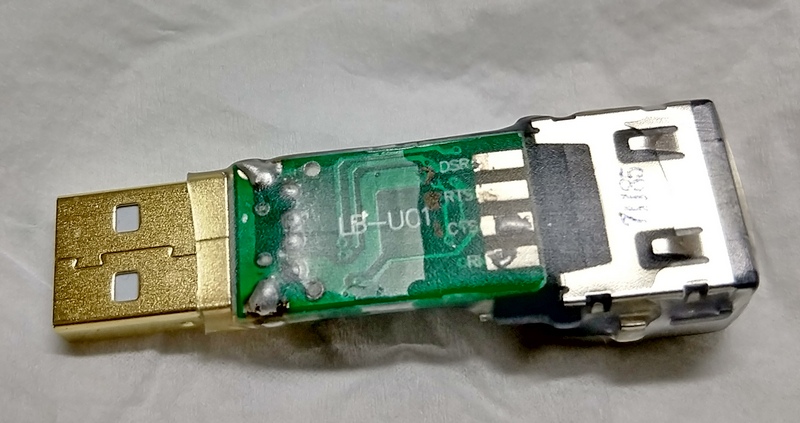

查看網上console cable的pinout及對應翻劏開條淘線的PCB接法是一樣的, 只要跟翻焊RJ45乸頭即可:

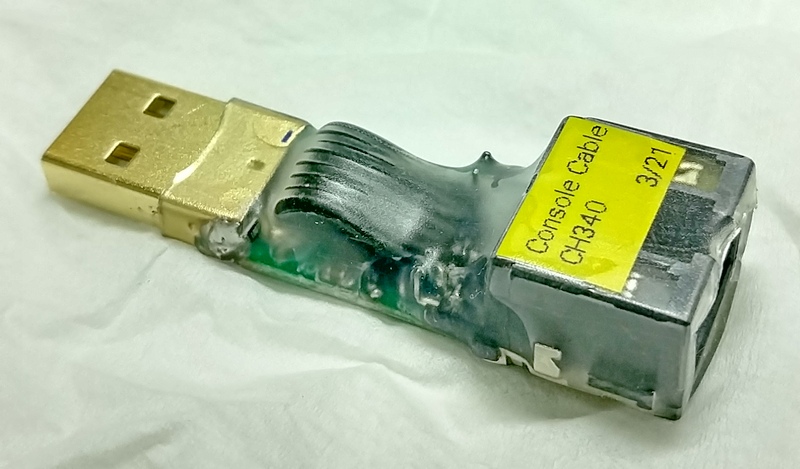

完成樣子:

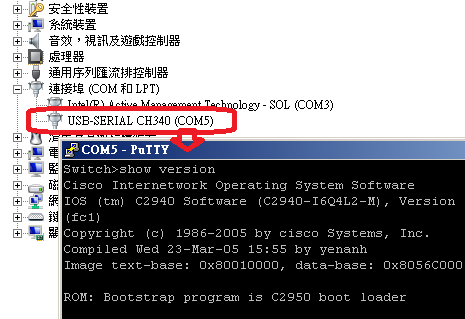

使用亦一切正常:




即基本跟接線圖就可以淘件USB-Serial的模塊, 接線即可成console cable的

圖片附件: Cisco console cable a.jpg (2021-3-3 15:53, 100.73 KB) / 下載次數 101
https://www.hkepc.com/forum/attachment.php?aid=2251570&k=85e677cd394866fed57f8a92834cb034&t=1781544640&sid=3KGvcav87Kv



圖片附件: Cisco console cable b.png (2021-3-3 15:53, 23.28 KB) / 下載次數 77
https://www.hkepc.com/forum/attachment.php?aid=2251572&k=332680f8e71bb307a5f111ead24a33bb&t=1781544640&sid=3KGvcav87Kv



圖片附件: Cisco console cable c.jpg (2021-3-3 15:53, 132.69 KB) / 下載次數 66
https://www.hkepc.com/forum/attachment.php?aid=2251573&k=957e573a287b3a1554d7ad80c4aba29b&t=1781544640&sid=3KGvcav87Kv



圖片附件: Cisco console cable d.jpg (2021-3-3 15:53, 134.15 KB) / 下載次數 91
https://www.hkepc.com/forum/attachment.php?aid=2251574&k=913339be7e4bd3f8747e60381a2168b7&t=1781544640&sid=3KGvcav87Kv



圖片附件: Cisco console cable e.png (2021-3-3 15:53, 19.96 KB) / 下載次數 78
https://www.hkepc.com/forum/attachment.php?aid=2251575&k=0206c01be1bc9c99ad88297e7eb07563&t=1781544640&sid=3KGvcav87Kv

---

作者: 亞基拉    時間: 2021-3-3 16:14

何必呢，一個rj45 coupler 搞掂
