作者: ahuo 時間: 2021-4-5 17:12 標題: FLIR One 2代改Type C頭
本帖最後由 ahuo 於 2021-4-5 17:23 編輯
早就想改成type-c頭了，呢家d新電話通通都係用type-c
舊的micro下下要加個adaptor實在唔方便，而且adaptor咁細又容易唔見。
有想過買個type-c的。但新的啱心水又貴，平的仲差過我呢家呢個又無謂。（講到尾都係少用，嫌貴
）呢排放假放到悶，本住整爛又有籍口買個新的心思。今日終於肯的起心肝搞一搞。
叉電部分就算了，主要係為咗用的時候唔使周圍揾adaptor。

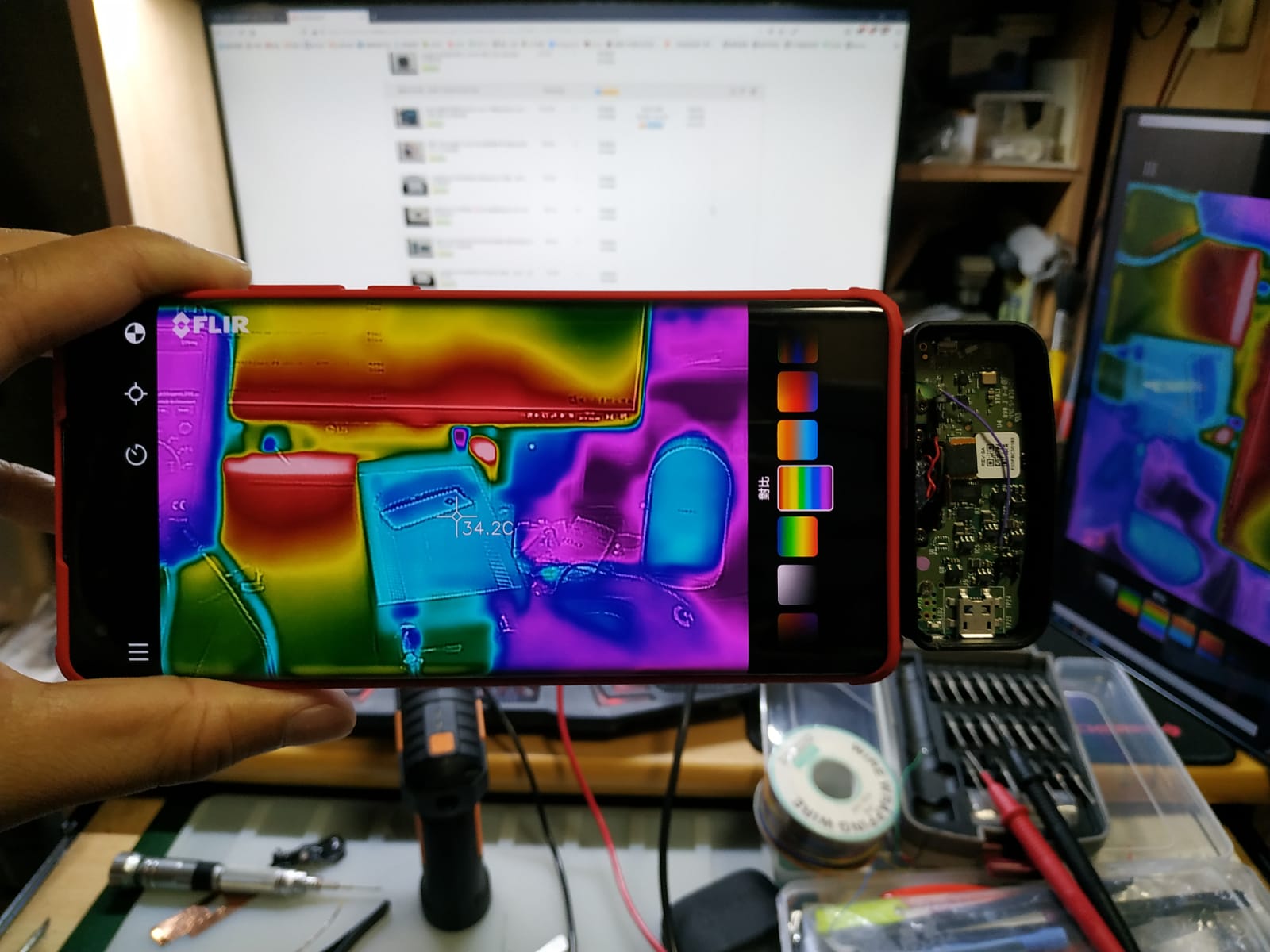

呢家終於可以好似以前咁插上電話開機就用得，唔使駁到長一長
改好usb的長度啱啱好，戴套都用到。啱啱好fit曬
Type-C接頭其實就係將個adaptor剪爛駁線改上去。
作者: rhino 時間: 2021-4-5 20:54
C Hing 啲手工好好
唔知改造 lightning 得唔得？
作者: vtrchan 時間: 2021-4-5 21:05
用熱溶膠痴會唔會唔夠力架?
作者: ahuo 時間: 2021-4-5 22:35
用熱溶膠痴會唔會唔夠力架?
vtrchan 發表於 2021-4-5 21:05
一開始都有d擔心，大力禁過幾下應該還ok。
整返好先想起點解唔搞埋走個電池佢
呢家唔敢用d太實淨的膠水，怕之後拆黎改電池整斷線就無救了
作者: ahuo 時間: 2021-4-5 22:36
C Hing 啲手工好好
唔知改造 lightning 得唔得？
rhino 發表於 2021-4-5 20:54
大概唔得了
感覺換ios用唔喺就咁換個插就得
作者: m92fshing 時間: 2021-4-5 23:15
好彩原本個micro usb頭唔係直接連接PCB, 咁樣易攪好多
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: ahuo 時間: 2021-4-6 11:10
今日再拆多次，將電池拿埋走。
以後唔使再出現拿出黎用先發覺唔夠電的問題了
琴晚仲擔心用電池係為咗隔離開兩個電源減低干擾，點知一度共地的。
曬氣，加電池睇黎係為咗控制產品壽命的

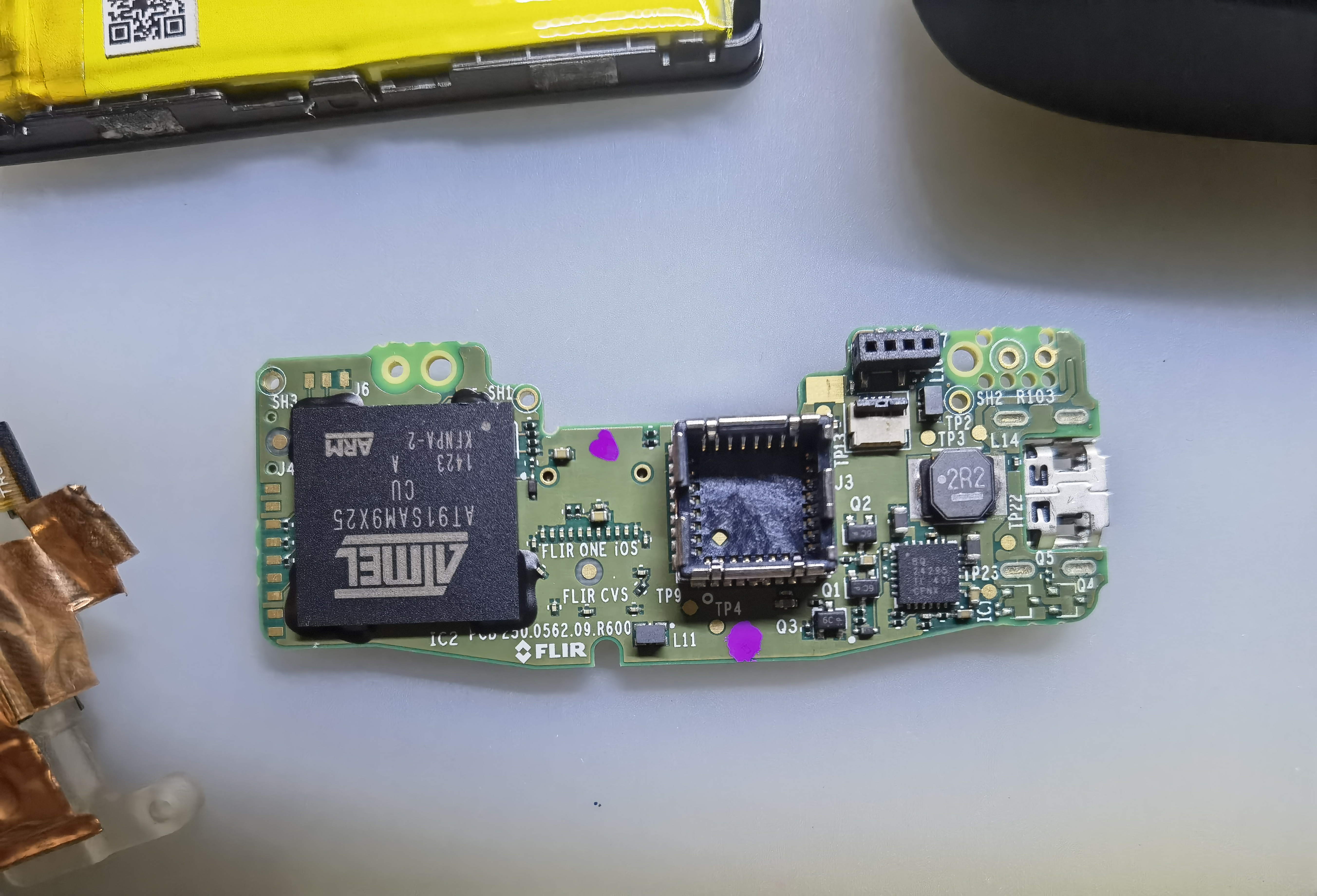

另外見pcb上面居然係打住FLIR ONE iOS（呢家係android板）
睇黎就咁換個插真係有可能係iphone上面用
作者: vtrchan 時間: 2021-4-6 11:17
本帖最後由 vtrchan 於 2021-4-6 11:25 編輯
另外見pcb上面居然係打住FLIR ONE iOS（呢家係android板）
睇黎就咁換個插真係有可能係iphone上面用 ...
ahuo 發表於 2021-4-6 11:10
之前用轉頭試過駁iphone係唔得的，可能firmware係有分別⋯⋯
作者: vtrchan 時間: 2021-4-6 11:25
以後唔使再出現拿出黎用先發覺唔夠電的問題了
琴晚仲擔心用電池係為咗隔離開兩個電源減低干擾，點知一度共地的。 ...
ahuo 發表於 2021-4-6 11:10
我都曾經諗過依個問題，個電池容量細得可憐，用一陣就無電，我都想過用OTG拎電⋯⋯
睇師兄試完，真係值得攪下
作者: ahuo 時間: 2021-4-6 11:50
我都曾經諗過依個問題，個電池容量細得可憐，用一陣就無電，我都想過用OTG拎電⋯⋯
睇師兄試完，真係值得 ...
vtrchan 發表於 2021-4-6 11:25
改供電好簡單，見網上有人直接usb拿個vcc 5v接去電池座正極就得。
我就中間加個diode降壓大概0.58V再入電池座。主要係因為呢塊板係超過雙層，絕大部分線路都隱藏曬係夾層完全跟唔到電池出黎的線路接去邊度。為安全起見都係降到大概接近電池的電壓先揾陣d。
作者: vtrchan 時間: 2021-4-6 12:02
改供電好簡單，見網上有人直接usb拿個vcc 5v接去電池座正極就得。
我就中間加個diode降壓大概0.58V再入電 ...
ahuo 發表於 2021-4-6 11:50
如果接去充電位得唔得？果度應該係5V input.
作者: ahuo 時間: 2021-4-6 12:17
如果接去充電位得唔得？果度應該係5V input.
vtrchan 發表於 2021-4-6 12:02
可以參考
https://madhacker.org/flir-one-usb-c-and-battery-mod/
我自己就中間加個1n4004，貪壓降大
作者: ahuo 時間: 2021-4-6 12:20
本帖最後由 ahuo 於 2021-4-6 12:23 編輯
如果接去充電位得唔得？果度應該係5V input.
vtrchan 發表於 2021-4-6 12:02
如果要改type c的話要注意買的type c頭要有cc pin先得。否者觸發唔到otg功能，電話無電壓輸出俾熱成像儀的。我係直接剪爛type c->micro usb otg接頭改的（本來就係買黎俾呢個相機用，既然要改就日後無需要用到，所以直接剪爛。但d銅好弱，摸兩下就會整斷斷）。你亦可以買個功能完整(usb 3.1)的usb改
作者: vtrchan 時間: 2021-4-6 12:24
可以參考
我自己就中間加個1n4004，貪壓降大
ahuo 發表於 2021-4-6 12:17
想問如果拔走左粒電池，插差電線落隻CAM度會唔會用到嘅呢？
作者: ahuo 時間: 2021-4-6 12:28
想問如果拔走左粒電池，插差電線落隻CAM度會唔會用到嘅呢？
vtrchan 發表於 2021-4-6 12:24
唔得，如果無改的話你拿走電池呢個cam係著唔到機的
以前都試過想一邊叉電一邊用，但插叉電線後cam就會斷線
作者: vtrchan 時間: 2021-4-6 12:31
唔得，如果無改的話你拿走電池呢個cam係著唔到機的
以前都試過想一邊叉電一邊用，但插叉電線後cam就會斷 ...
ahuo 發表於 2021-4-6 12:28
咁加diode應該係比較可行而簡單嘅方法
作者: mcdull 時間: 2021-4-6 12:38
大概唔得了
感覺換ios用唔喺就咁換個插就得
ahuo 發表於 2021-4-5 22:36
ios 一定要 MFI 唔係乜都唔駛用啦.
作者: ahuo 時間: 2021-4-6 12:41
ios 一定要 MFI 唔係乜都唔駛用啦.
mcdull 發表於 2021-4-6 12:38
感覺都係係個頭做手腳，見ios版拆機都係一樣樣。
應該就係靠插頭的id判斷俾唔俾你用。
ios版的可以試試改type c，android就真係唔使試改ios了，粒頭買唔到
作者: mcdull 時間: 2021-4-6 12:42
我反而想知呢種cam個感"光"元件有冇 lifespan..
如果改到長期7x24用得唔得?
其實我果隻係 iOS version, 反而冇乜app好用.
