標題: PCB 維修問題 [打印本頁]

作者: t9097    時間: 2021-4-7 01:24     標題: PCB 維修問題

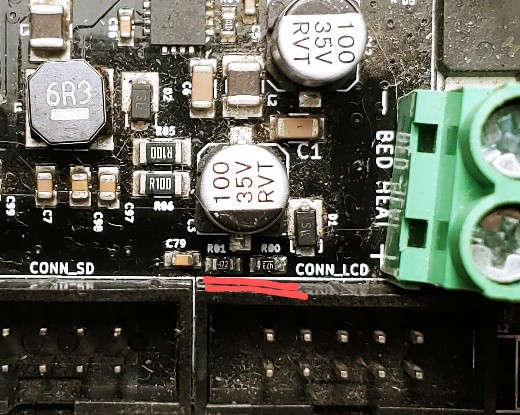

有塊板個 Voltage Divider 有問題, 原本R80, R81 係47K 同4.7K, 不過R80 唔知點解變咗18K,要搞搞佢
2021-4-7 01:17


不過位置非常刁鑽, 唔知點落手好, 我手上都有熱風槍同辣雞, 不過手工麻麻,呢啲咁嘅冷巷位真係唔知點搞, 係唔係要拆走側邊啲插座先?定有其他好提議?

圖片附件: 20210407_010238_copy_520x415~2.jpg (2021-4-7 01:17, 96.78 KB) / 下載次數 0
https://www.hkepc.com/forum/attachment.php?aid=2257154&k=69e0ce34a8ad72c7b53bfb9526de5199&t=1620383039&sid=37q55vZLQa


作者: kwliu    時間: 2021-4-7 07:14

回覆 1# t9097

你點check R80電阻?如果係in circuit test未必準,可能受其他零件影響。
附近膠件同電容唔係咁受得熱,比我會用辣雞拆電容先,個插座唔係咁易搞,不過如果你有空心鋼針可以一試。
作者: Joe_Black    時間: 2021-4-7 08:00

本帖最後由 Joe_Black 於 2021-4-7 20:06 編輯

睇相,
R80 係 473=47K
R81 係 472=4.7K (樓主說只是照片不清)

簡單嘅,可以唔拆 R80,並粒電阻上 R81
樓主check過電壓真係唔啱?
作者: vtrchan    時間: 2021-4-7 08:34

C1的電壓正常嗎?
作者: hon829    時間: 2021-4-7 10:54

知道是做分壓的那在綫測量電壓好過電阻, 電阻值極易受旁路影響;
況且一般電阻壞多是阻值增大多於減少, 做分壓壞的機率又小些吧

如果PCB背後沒零件, 那用熱風槍吹背面就易拆些
作者: t9097    時間: 2021-4-7 12:36

回覆  t9097

你點check R80電阻?如果係in circuit test未必準,可能受其他零件影響。
附近膠件同電容唔 ...
kwliu 發表於 2021-4-7 07:14



呢個Circuit 係俾microcontroller check 12v-24v input 有冇過高,佢食R81 個voltage,但呢幾日成日出error 話voltage 高左2倍幾,估計係呢個問題。
作者: t9097    時間: 2021-4-7 12:43

本帖最後由 t9097 於 2021-4-7 12:59 編輯
睇相,
R80 係 473=47K
R81 係 172=1.7K

簡單嘅,可以唔拆 R81,並粒電阻上 R80
樓主check過電壓真係唔啱 ...
Joe_Black 發表於 2021-4-7 08:00


R81 應該係472,好難影得清楚。

有唸過並,不過R80應該係有問題的, 塊板要check住個voltage正常 至可以用, 怕佢個value 唔穩定, 第日又要再搞過。

唸唸下並完冇可能大番
作者: t9097    時間: 2021-4-7 12:48

C1的電壓正常嗎?
vtrchan 發表於 2021-4-7 08:34


太夜冇精神俾電去度,落手前會check 一次,
作者: t9097    時間: 2021-4-7 12:56

知道是做分壓的那在綫測量電壓好過電阻, 電阻值極易受旁路影響;
況且一般電阻壞多是阻值增大多於減少, 做分 ...
hon829 發表於 2021-4-7 10:54


會再Check, 因為microcontroller 話我個12v input voltage 有成30v,應該都係R80細左令到R81分多左。
作者: kwliu    時間: 2021-4-7 13:38

呢個Circuit 係俾microcontroller check 12v-24v input 有冇過高,佢食R81 個voltage,但呢幾日成日出err ...
t9097 發表於 2021-4-7 12:36


如hon829師兄所講不如量下R81電壓同R80+R81電壓先, 電阻死開路多, 阻值變細可能係其他問題.
作者: kwliu    時間: 2021-4-7 13:41

會再Check, 因為microcontroller 話我個12v input voltage 有成30v,應該都係R80細左令到R81分多左。 ...
t9097 發表於 2021-4-7 12:56


有時旁路影響個feedback, 例如:

作者: t9097    時間: 2021-4-7 15:45

本帖最後由 t9097 於 2021-4-7 15:48 編輯
如hon829師兄所講不如量下R81電壓同R80+R81電壓先, 電阻死開路多, 阻值變細可能係其他問題. ...
kwliu 發表於 2021-4-7 13:38



R80+R81 = 11.9v (=input)
R81 2.?v
R80 9.?v

都似係R80細左,應該R81要大約1.1v
作者: t9097    時間: 2021-4-7 16:00

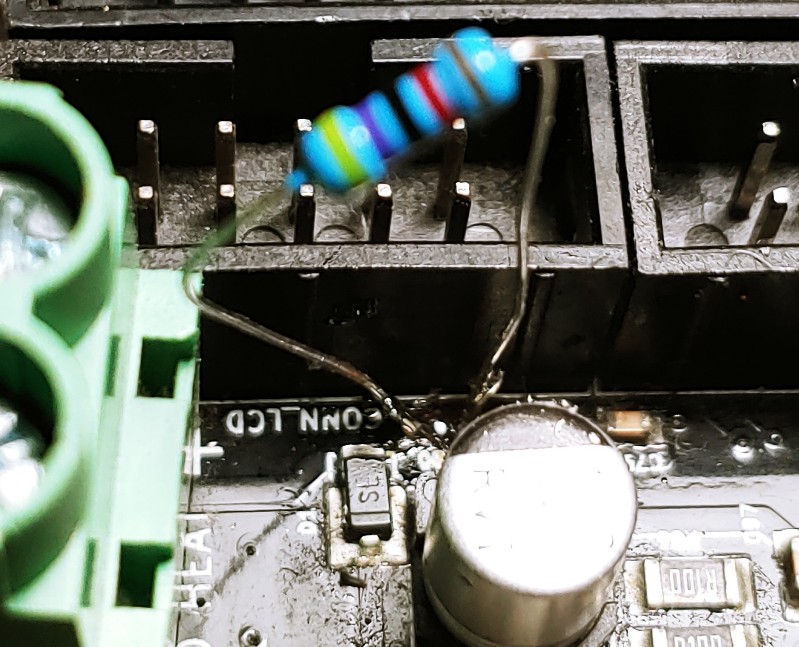

因為手上 smd得12k以下,所以搵普通嘢頂住先, 用支幼身辣雞嘴慢慢搞

2021-4-7 15:56
2021-4-7 15:56

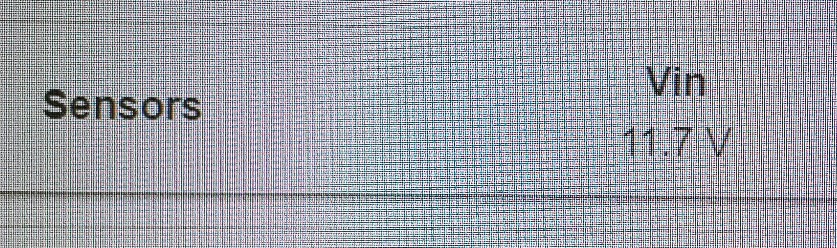

俾電見到正常返, 跟手落返啲熱熔膠算。 個位太難搞冇乜問題都唔想再喐佢。

圖片附件: 20210407_145020_copy_799x647.jpg (2021-4-7 15:56, 132.81 KB) / 下載次數 0
https://www.hkepc.com/forum/attachment.php?aid=2257287&k=d6c7dbb11cfe413944046218536b5f60&t=1620383039&sid=37q55vZLQa



圖片附件: 20210407_145339_copy_837x248.jpg (2021-4-7 15:56, 130.63 KB) / 下載次數 1
https://www.hkepc.com/forum/attachment.php?aid=2257288&k=c9da00357442549f50830b479b1165d9&t=1620383039&sid=37q55vZLQa
