作者: hon829 時間: 2021-5-26 12:28 標題: MLX90640 with M5Stick-C --- 初探 DIY 熱像儀
見近期IR Sensor價錢回落到1粒2百蚊人仔有找, 就淘了隻玩玩
參考了版主以前的介紹及選材:
https://www.hkepc.com/forum/view ... E5%84%80&page=1
MLX90640 主要規格:
32x24 pixels (768 FIR pixels);
non-contact Target temperature: -40°C ~ 300°C;
Factory calibrated;
Refresh rate 0.5Hz…64Hz;
I2C interface;
2 FOV options: 55°x35° and 110°x75°;

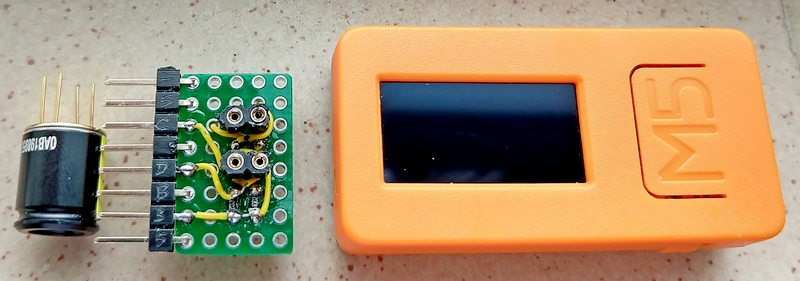

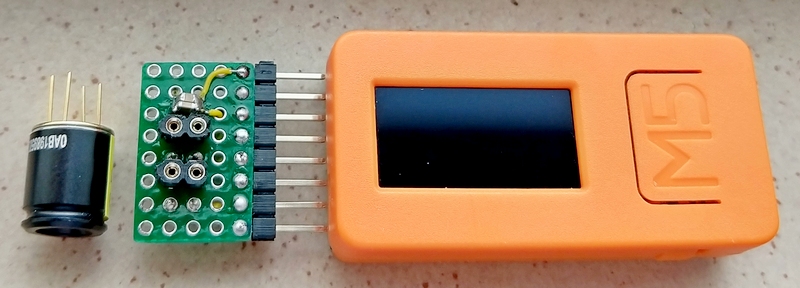

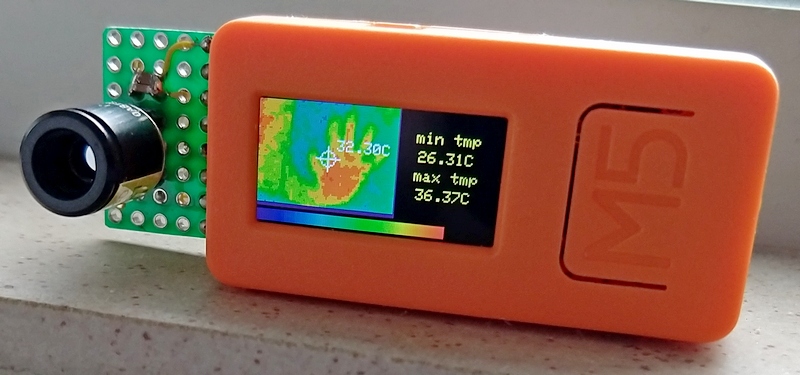

簡單用洞洞板跟電路砌成, 暫只識跑個範例試用:
https://github.com/m5stack/M5Sti ... amples/Hat/MLX90640
自拍影像會左右反的, 將來要在程式上更正:

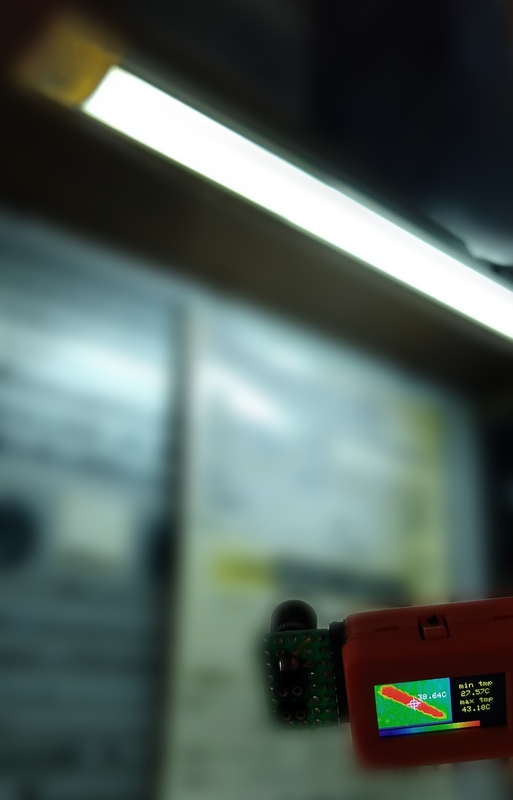

初試1: 光管, 全燈罩封密式, 似有點熱!

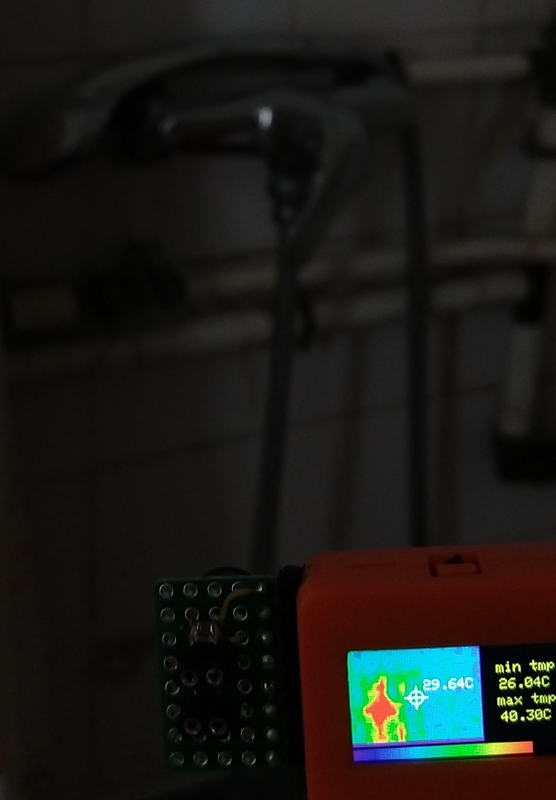

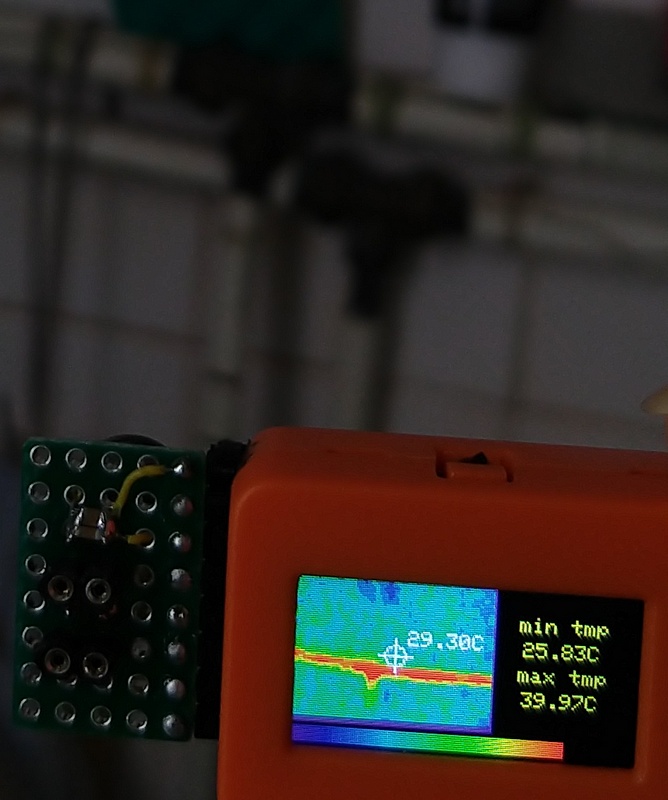

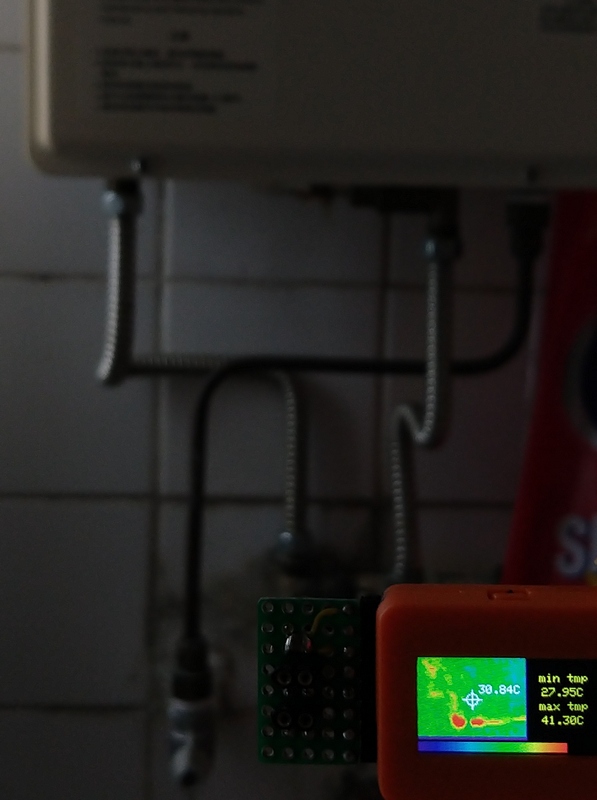

初試2: 水管, 熱水爐開1分鐘流水過後, 冷熱水管溫度差異;

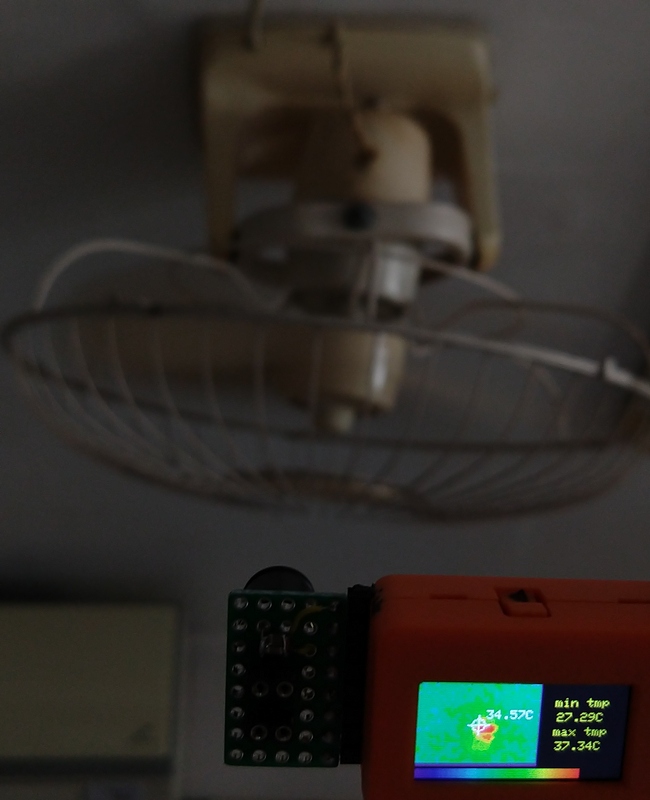

初試3: 電風扇
機頭發熱溫度明顯:

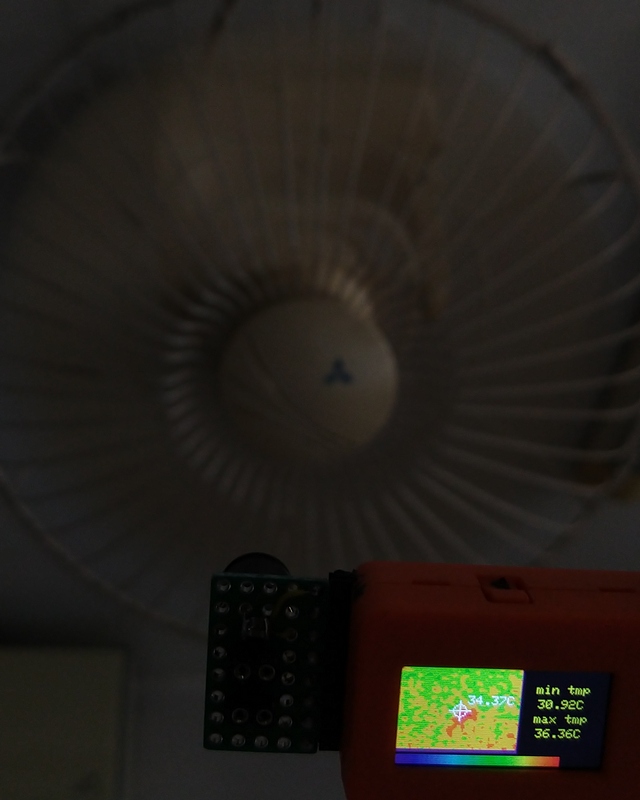

正面吹來的風都是熱的
以3百蚊倒的配置, 睇倒點溫差影像, 初步感覺算是可以, 可能對做一般性維修都有點幫助的吧
圖片附件: MLX90640 a.jpg (2021-5-26 12:22, 148.14 KB) / 下載次數 86https://www.hkepc.com/forum/attachment.php?aid=2265121&k=745853471af71ef33c294257e8e03317&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 b.jpg (2021-5-26 12:22, 134.15 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2265122&k=cf21eb7a23504066ad4d0a3e76fe57e5&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 c.jpg (2021-5-26 12:22, 148.09 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2265123&k=fdf4e22ceb6d5f13fdb9d3b63db81944&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 d.jpg (2021-5-26 12:22, 99.09 KB) / 下載次數 97https://www.hkepc.com/forum/attachment.php?aid=2265124&k=1be0b842d90dcbee8fe43b3c1f38cba7&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 e.jpg (2021-5-26 12:23, 144.8 KB) / 下載次數 94https://www.hkepc.com/forum/attachment.php?aid=2265125&k=5c60b8879fa2c3b67acfbe8afb8dd6e9&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 f.jpg (2021-5-26 12:23, 131.7 KB) / 下載次數 84https://www.hkepc.com/forum/attachment.php?aid=2265126&k=dbe21e5f09c3685534ef8c699177c312&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 g.jpg (2021-5-26 12:23, 125.46 KB) / 下載次數 85https://www.hkepc.com/forum/attachment.php?aid=2265127&k=0e860366949aa2de3685a66a8f152d0c&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 h.jpg (2021-5-26 12:23, 146.52 KB) / 下載次數 114https://www.hkepc.com/forum/attachment.php?aid=2265129&k=aeaa0abfe483eaf1738e9fed0c485db6&t=1781376463&sid=SmGahHH3oF
圖片附件: MLX90640 i.jpg (2021-5-26 12:23, 133.12 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2265130&k=8538ebccf4582c6c28525c8748156077&t=1781376463&sid=SmGahHH3oF
作者: Offer 時間: 2021-5-26 23:32
見近期IR Sensor價錢回落到1粒2百蚊人仔有找, 就淘了隻玩玩
參考了版主以前的介紹及選材:
MLX90 ...
hon829 發表於 2021-5-26 12:28
這個很好玩，師兄的90640是淘寶嗎？
作者: hon829 時間: 2021-5-26 23:42
這個很好玩，師兄的90640是淘寶嗎？
Offer 發表於 2021-5-26 23:32
是淘的:
https://s.taobao.com/search?q=ML ... &sort=sale-desc
作者: vtrchan 時間: 2021-5-27 08:35
回覆 1# hon829
隻M5-stick C幾多錢?
作者: hon829 時間: 2021-5-27 10:42
回覆 hon829
隻M5-stick C幾多錢?
vtrchan 發表於 2021-5-27 08:35
是舊款的上年買￥79人仔. 現新款叫 M5StickC PLUS!
作者: hon829 時間: 2021-5-27 15:24
如果純為了熱像儀, 仲有隻M5StickT, 可惜貴
https://shop.m5stack.com/product ... ment-kit-lepton-3-0
作者: vtrchan 時間: 2021-5-27 20:12
如果純為了熱像儀, 仲有隻M5StickT, 可惜貴
hon829 發表於 2021-5-27 15:24
計港紙或者可能俾得起
作者: alancck 時間: 2021-5-28 07:49
ching,小弟唔識野想請教，
依家啲熱成像係未唔可以睇穿玻璃?
電影入面嗰啲軍用熱成象又穿牆又成，
係未電影特效嚟咋?
作者: hon829 時間: 2021-5-28 12:20
ching,小弟唔識野想請教，
依家啲熱成像係未唔可以睇穿玻璃?
電影入面嗰啲軍用熱成象又穿牆又成，
係未電影 ...
alancck 發表於 2021-5-28 07:49
簡單講所有對光產生折射/反射/散射等的介質佳對熱影有影響
不要說玻璃, 淨薄薄的膠紙都有影響的
作者: it_jobs 時間: 2021-6-1 14:52
ching,小弟唔識野想請教，
依家啲熱成像係未唔可以睇穿玻璃?
電影入面嗰啲軍用熱成象又穿牆又成，
係未電影 ...
alancck 發表於 2021-5-28 07:49
電影果啲係特技效果黎, 不可信
作者: vtrchan 時間: 2021-6-1 19:48
夠唔夠resolution用來睇PCB的component?
作者: hon829 時間: 2021-6-1 22:52
夠唔夠resolution用來睇PCB的component?
vtrchan 發表於 2021-6-1 19:48
某程度都可以睇倒熱源問題
先測大環境, 跟著zoom近想看的部份, 但解像力低較難直觀認出那零件, 要加laser pointer指向或手指入鏡見倒指著什麼以作識別零件吧
作者: atukowing 時間: 2021-6-11 11:03
本帖最後由 atukowing 於 2021-6-11 11:20 編輯
如果純為了熱像儀, 仲有隻M5StickT, 可惜貴
hon829 發表於 2021-5-27 15:24

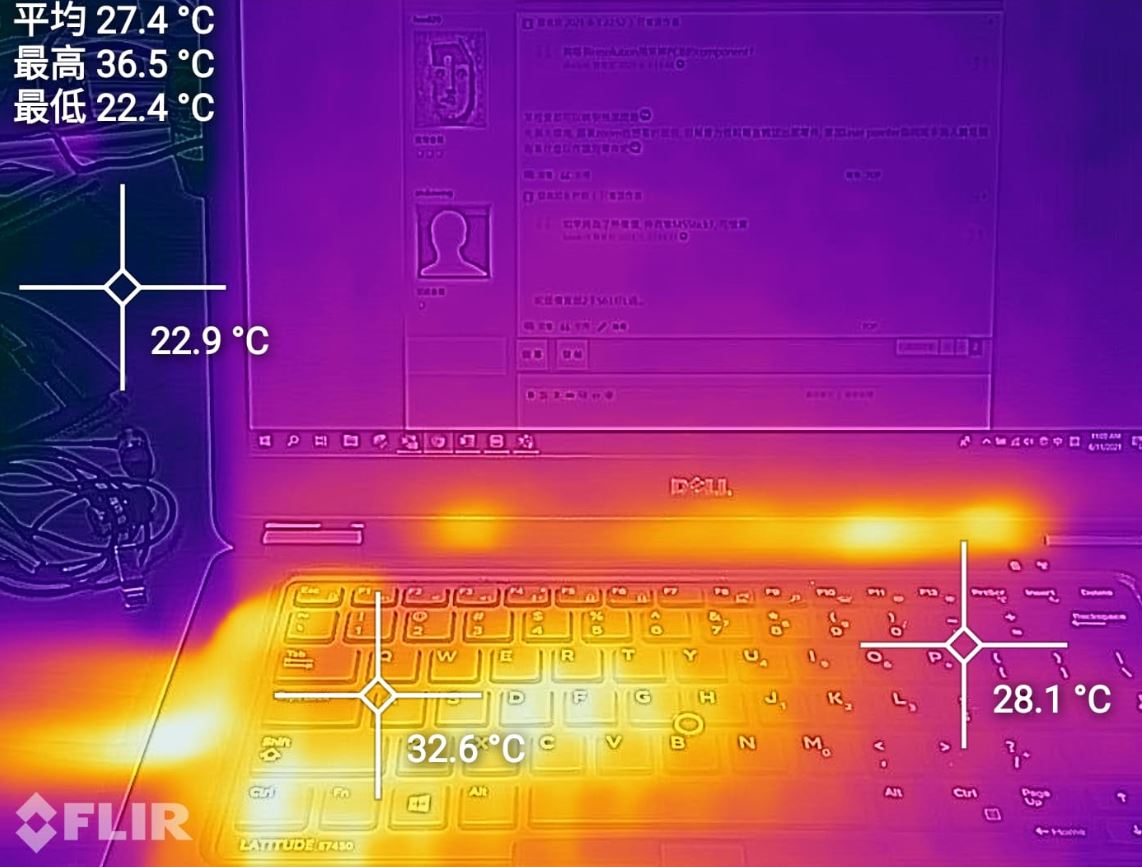

呢個價買部2手S60 / S61好L過... 仲有埋MSX實用野
