作者: 鄧記 時間: 2021-7-9 16:22 標題: 34401A 度 6A 電流

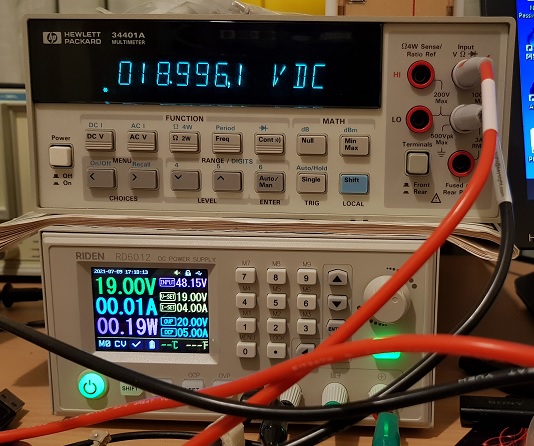

用 34401A 調校 RD6012。
電壓調校冇問题。電流調校要 set RD6012 到 6A 輸出來調校，但 34401A DCI 最高量程3A。請問各位師兄 34401A 如何可以度到 6A? RD6012 輸出到 shunt resistor，用 34401A 度 shunt resistor 兩端電壓是否可行?
否則要用個三位半錶嚟調校電流輸出了。 唔該各位。
圖片附件: rd6012 and 34401a.jpg (2021-7-9 16:22, 100.75 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2272050&k=1153beba0b641e9e8afe709b1dd78226&t=1782145752&sid=150uvztggAP
作者: dcc2000 時間: 2021-7-9 16:54

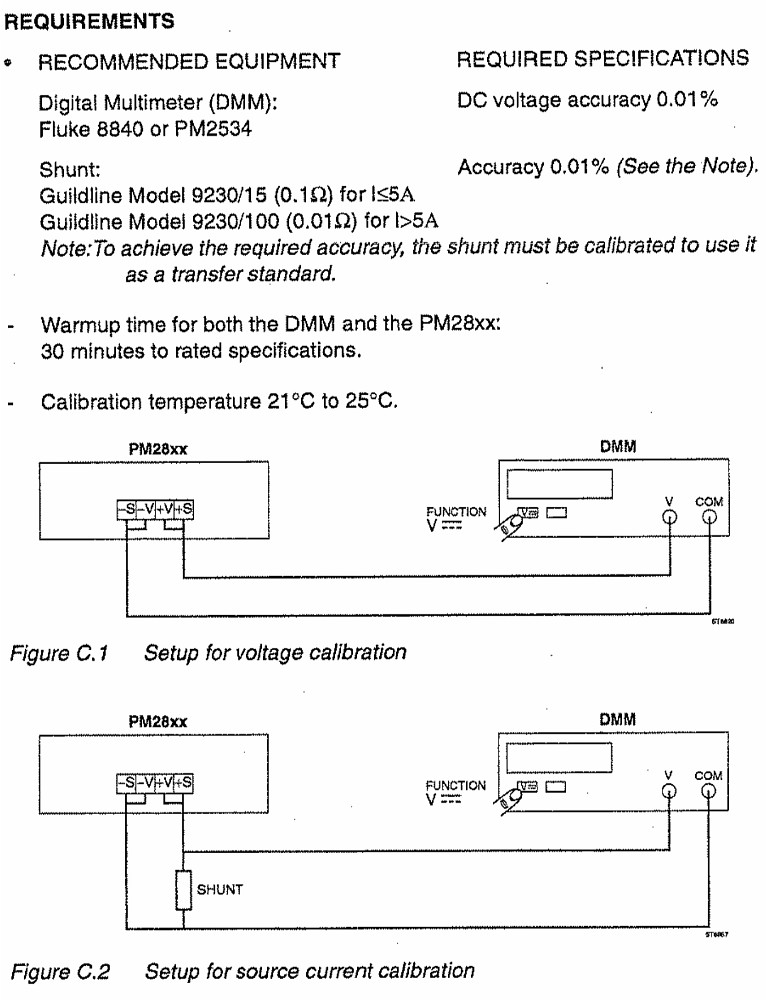

正確，用Shunt
圖片附件: IMG_20210709_165014_resized(1).jpg (2021-7-9 16:54, 143.05 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2272053&k=29e0e145520b3d1837fc3e60392c1744&t=1782145752&sid=150uvztggAP
作者: idolclub 時間: 2021-7-9 18:56
用 34401A 調校 RD6012。
電壓調校冇問题。電流調校要 set RD6012 到 6A 輸出來調校，但 34401A DCI 最 ...
鄧記 發表於 2021-7-9 16:22

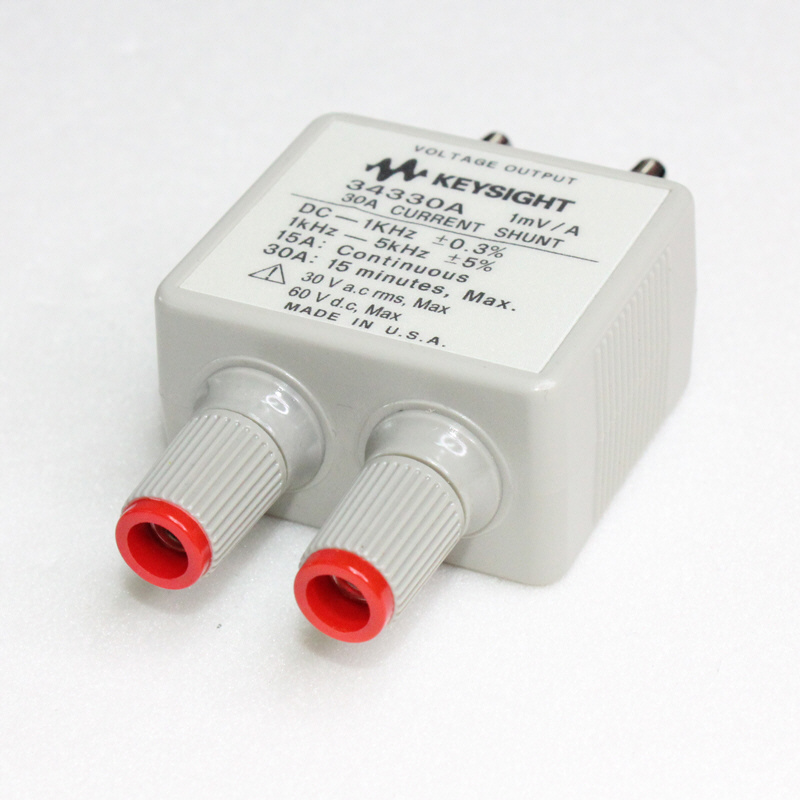

34401A 要測大電流方法就是轉為測檢流電阻上的電壓，Keysight 也有出這類的便攜產品，可直接在一般的萬用錶上使用，非常方便。
唔想買原裝，也可以自己 DIY，成本大約 20~30。
圖片附件: 34330A-1.jpg (2021-7-9 18:54, 146.31 KB) / 下載次數 121https://www.hkepc.com/forum/attachment.php?aid=2272075&k=696a74b879c02bca8dd379fd4441038d&t=1782145752&sid=150uvztggAP
圖片附件: 34330A-2.jpg (2021-7-9 18:54, 157.51 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2272076&k=88de0c81913a96be922a51216fde6925&t=1782145752&sid=150uvztggAP
作者: jwong852 時間: 2021-7-9 19:27
睇你準確度要幾高？6A流過shunt, 一定會發熱（升温＞20度），可能只得３位半精度。
via HKEPC Reader for Android
作者: hon829 時間: 2021-7-9 19:50
其實這類開關電源電壓精度有多少
錶頭ADC 用幾多bit
作者: 鄧記 時間: 2021-7-9 21:58
dcc2000 師兄，多謝意見同資料。

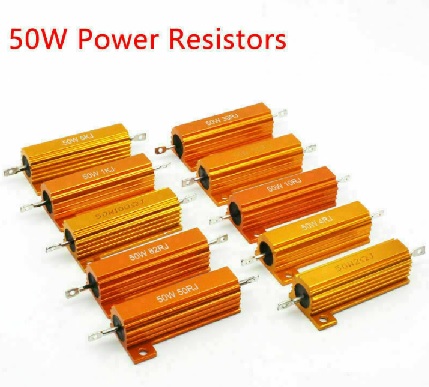

idoclub 師兄，34330A 二手都叫價二佰伍美金，而且精度得0.3% 都係會 DIY。考虑用呢啲鋁壳電阻做。
0.1 ohm 50 W，6A 時有 600mV 壓降，用34401 1V 檔嚟度精度足夠。6A電流功耗3.6W，温升唔會太高。
jwong85 師兄，精度要求唔係好高。只係想校到輸出電壓同設定電壓相差一位以內。
關於發热升温，方案係通電一個鐘，等升温稳定後度 shunt嘅電阻，跟住先度壓降。
hon829 師兄，RD6012顯示四位但係兩個小數位，唔知算係三位半定四位精度。錶頭係指RD2012? Spec 冇提到 ADC幾多bit，只係話 输出电压设定与测量精度±(0.3%+3 个字)，估係10 bit啩。
疫情封城唔出得街，WFH 之餘揾啲搞作唧。
圖片附件: 50w resistor.jpg (2021-7-9 21:57, 55.55 KB) / 下載次數 131https://www.hkepc.com/forum/attachment.php?aid=2272126&k=11271ea4e7adc4cb73e4c5e2b066a9aa&t=1782145752&sid=150uvztggAP
作者: idolclub 時間: 2021-7-9 22:29
dcc2000 師兄，多謝意見同資料。
idoclub 師兄，34330A 二手都叫價二佰伍美金，而且精度得0.3% 都係會 DI ...
鄧記 發表於 2021-7-9 21:58
不要用鋁殼電阻來做，這類電阻精度低，不適合用來做檢流。
34330A 全新大約 USD 200，大陸淘二手就在 USD 100 以下，即不需要 600 人仔。
若想按 34330A 的做法，應該用 PBV 1mΩ 的四線檢流電阻來做，34330A 的內部就是這樣做的。
PBV 1mΩ 即使通過 10A 電流，發熱功率也只是 100mW，也就是 0.1W，發熱不算大，升溫少。
實測用 34330A 來測 10A 電流，電流精度很高，誤差在 0.1% 以下，絕對比 Fluke 289 級數的四位半錶精度要高，甚至比不少 5位半的台錶精度都要高。
作者: idolclub 時間: 2021-7-9 22:34
dcc2000 師兄，多謝意見同資料。
idoclub 師兄，34330A 二手都叫價二佰伍美金，而且精度得0.3% 都係會 DI ...
鄧記 發表於 2021-7-9 21:58
另外也可以淘 DIY 配件，有類似 34330A 的 DIY 配件，幾十人仔已可搞掂，就差在沒有一個好看的外殼。
作者: Joe_Black 時間: 2021-7-9 23:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dcc2000 時間: 2021-7-10 04:23

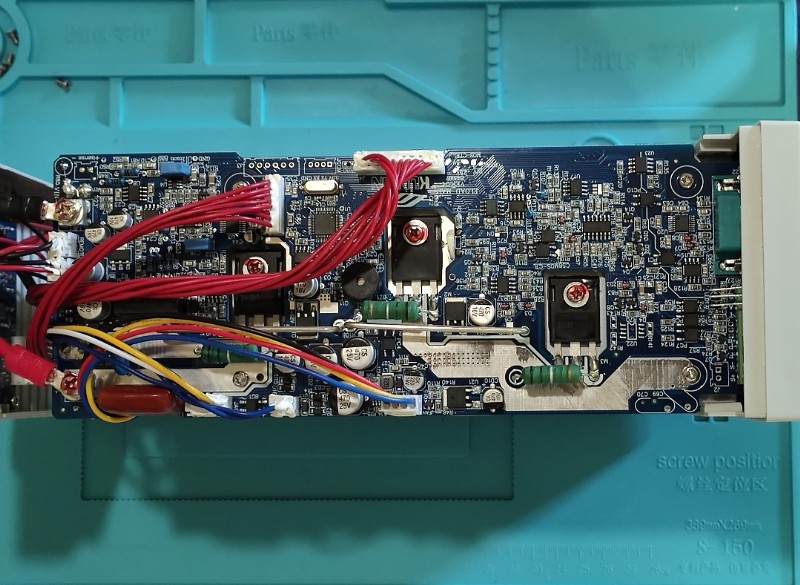

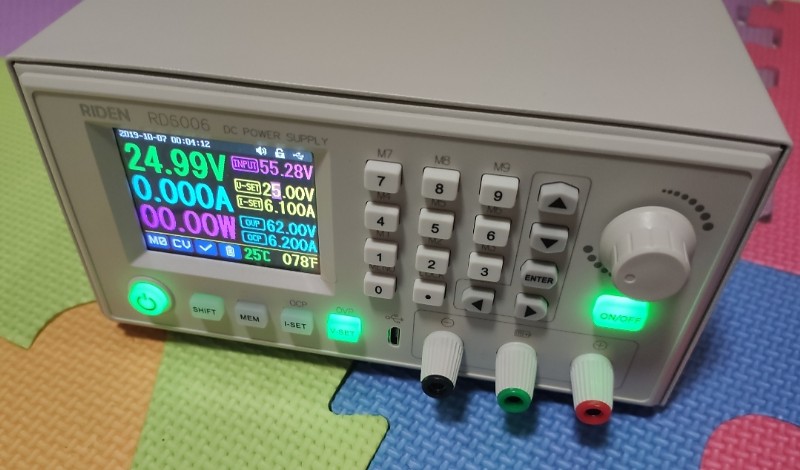

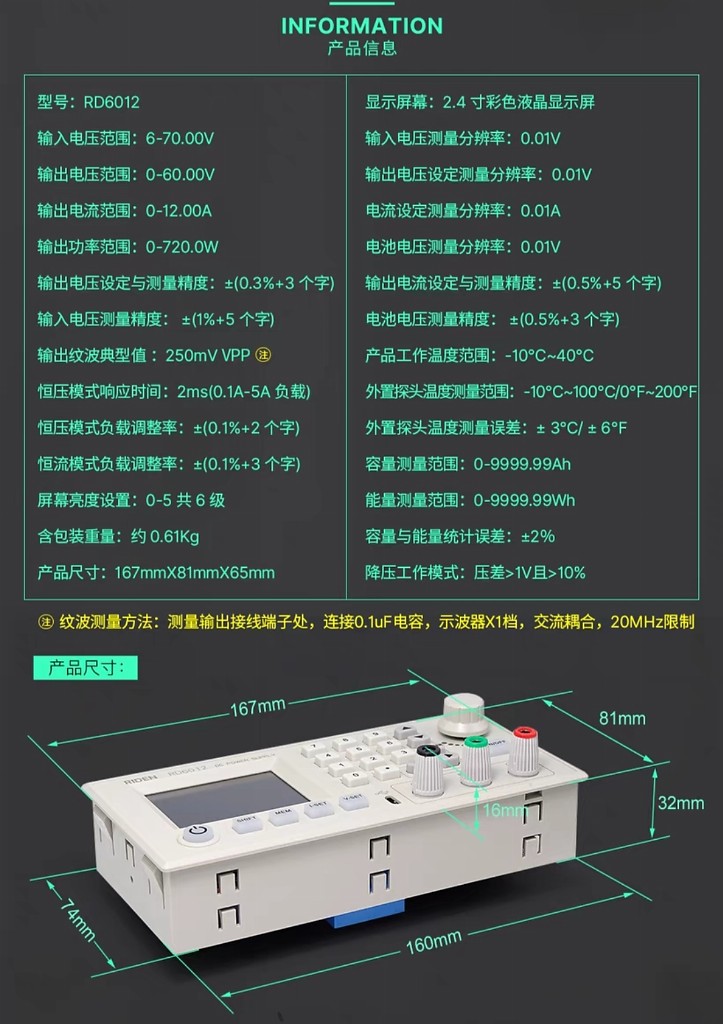

睿登RD6012本身嘅精度及線性相信只係一般，小數位後兩位，基本上揾隻準確度較高嘅三位半萬用錶都可接受，要求較高嘅，如idolclub及Joe_Black師兄所講，自行DIY隻Shunt亦可以。我隻6006，話就話電流小數位後三位，唔同電流設置時，誤差度亦唔少，其實只係得啖笑。
除非真係經常有需要做高精度嘅調試，相信唔會為咗Cal隻四舊水人仔嘅睿登，而買隻一、二千嘅貴價Shunt，冇理由為咗碟豉油而買隻雞啩。

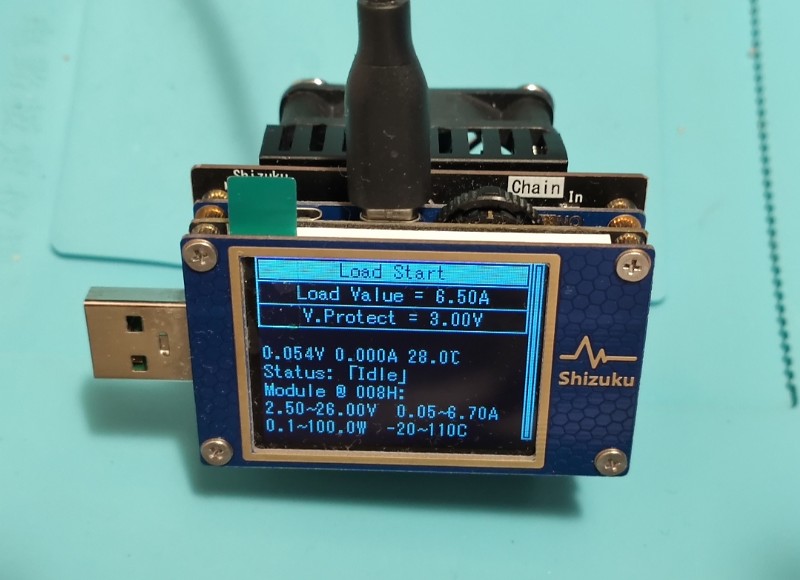

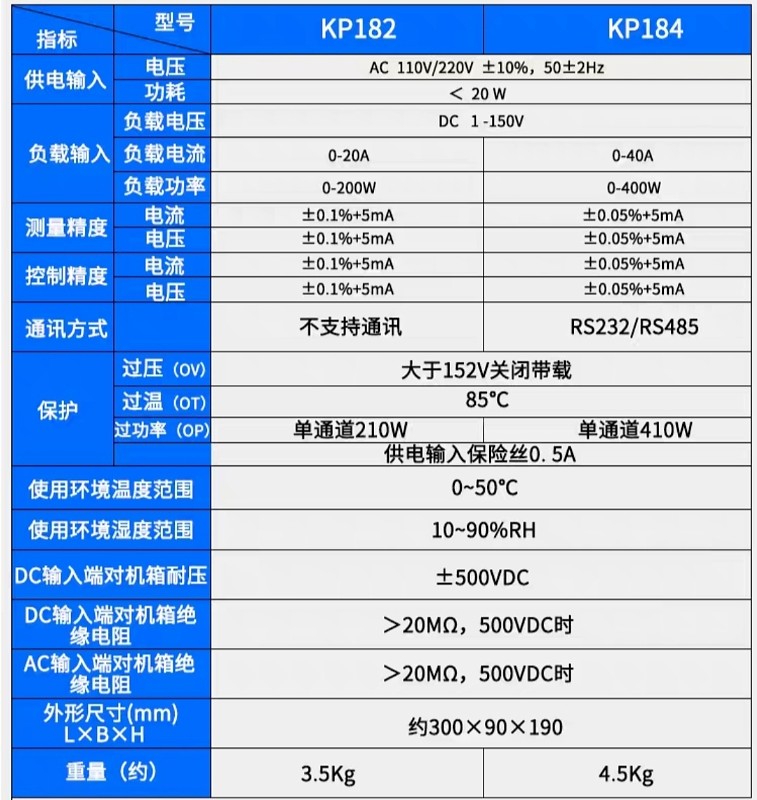

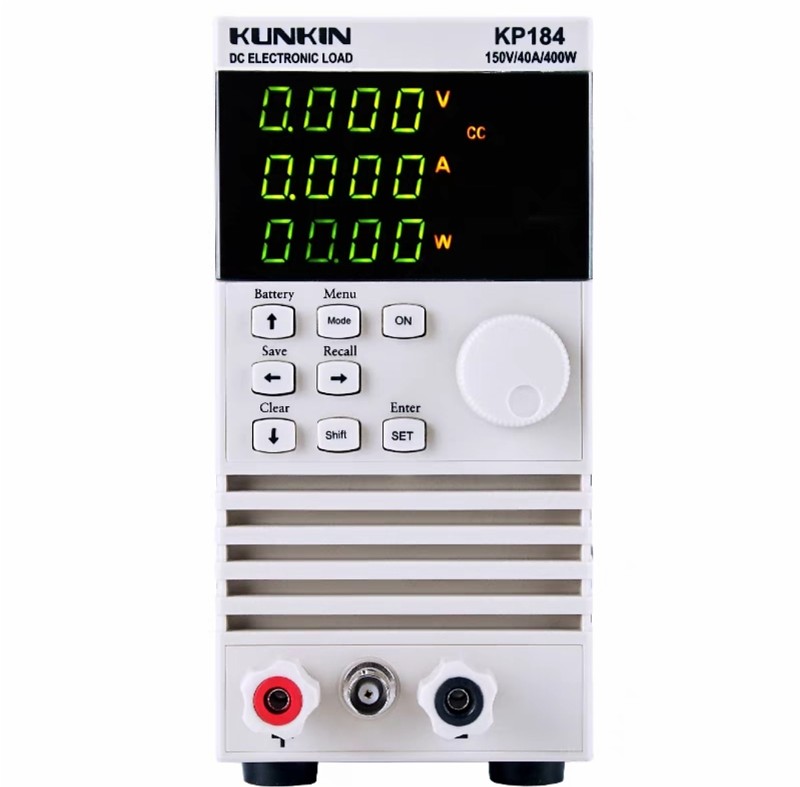

經常會玩吓電源測試，可能買部國產電子負載仲實際，用途更多，價錢亦唔係貴。部份USB電流錶，亦可選配電子負載。
圖片附件: IMG_20210710_023139_resized(1).jpg (2021-7-10 04:15, 147.61 KB) / 下載次數 124https://www.hkepc.com/forum/attachment.php?aid=2272144&k=6b090a769dd7d2c76b4f177abdd593c4&t=1782145752&sid=150uvztggAP
圖片附件: IMG_20210710_035935_resized(1).jpg (2021-7-10 04:17, 149.42 KB) / 下載次數 107https://www.hkepc.com/forum/attachment.php?aid=2272145&k=c492a3a56f0d2819d25cc07176a2d942&t=1782145752&sid=150uvztggAP
圖片附件: IMG_20210710_035654_resized.jpg (2021-7-10 04:19, 76.31 KB) / 下載次數 108https://www.hkepc.com/forum/attachment.php?aid=2272146&k=8a5841abc160cd2d15d3fa2f18f9a750&t=1782145752&sid=150uvztggAP
圖片附件: IMG_20210710_035722_resized.jpg (2021-7-10 04:19, 66.35 KB) / 下載次數 115https://www.hkepc.com/forum/attachment.php?aid=2272147&k=896e10e0566a13fe7cef185dd8154a16&t=1782145752&sid=150uvztggAP
圖片附件: IMG_20210710_035738_resized.jpg (2021-7-10 04:19, 137.96 KB) / 下載次數 99https://www.hkepc.com/forum/attachment.php?aid=2272148&k=d16071ac6fe43a7f1cf44795c28076a1&t=1782145752&sid=150uvztggAP
圖片附件: IMG_20210710_040027_resized.jpg (2021-7-10 04:20, 78.83 KB) / 下載次數 122https://www.hkepc.com/forum/attachment.php?aid=2272149&k=012798303b5a463c8fa8a193320b7303&t=1782145752&sid=150uvztggAP
作者: idolclub 時間: 2021-7-11 12:49
dcc2000 師兄，多謝意見同資料。
idoclub 師兄，34330A 二手都叫價二佰伍美金，而且精度得0.3% 都係會 DI ...
鄧記 發表於 2021-7-9 21:58

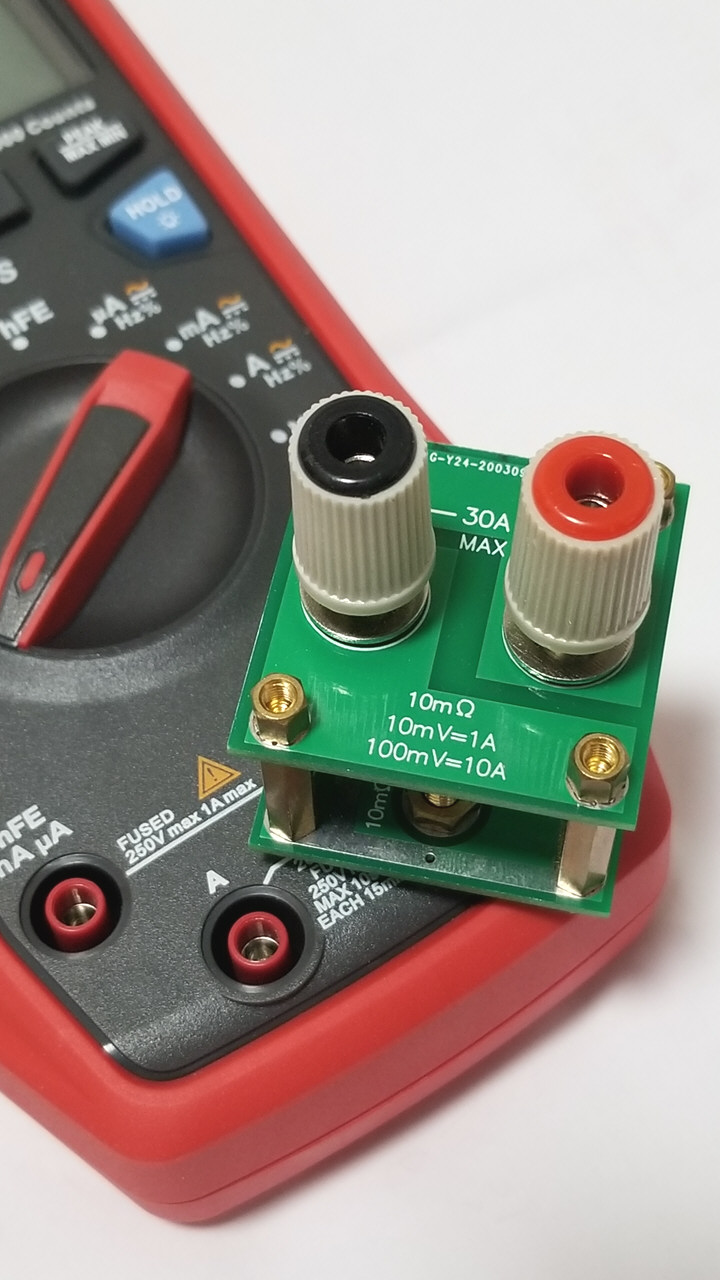

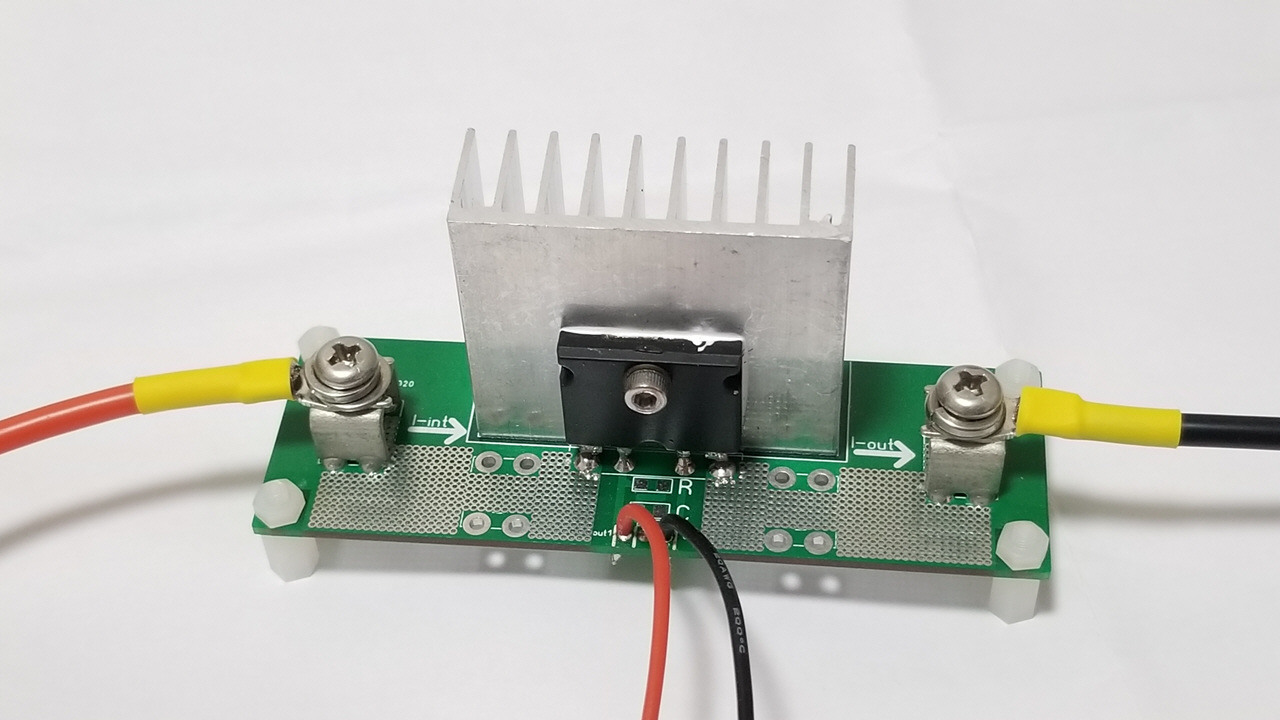

以下呢兩款係我現時用緊既 DIY 分流器，你可以參考一下，成本只係幾十。
圖片附件: 34330A-3.jpg (2021-7-11 12:48, 184.79 KB) / 下載次數 84https://www.hkepc.com/forum/attachment.php?aid=2272295&k=43e3e9730af3ff0c7ae11e471cd3d058&t=1782145752&sid=150uvztggAP
圖片附件: 34330A-4.jpg (2021-7-11 12:48, 170.24 KB) / 下載次數 95https://www.hkepc.com/forum/attachment.php?aid=2272296&k=29531862bd1a79d7be8277d31d00c329&t=1782145752&sid=150uvztggAP
作者: dcc2000 時間: 2021-7-11 19:49
以下呢兩款係我現時用緊既 DIY 分流器，你可以參考一下，成本只係幾十。
idolclub 發表於 2021-7-11 12:49
兩款都唔錯，何處購買？
作者: idolclub 時間: 2021-7-12 18:28
兩款都唔錯，何處購買？
dcc2000 發表於 2021-7-11 19:49
可在咸魚中搜 "4線電阻高精密分流器"
作者: dcc2000 時間: 2021-7-12 22:36
可在咸魚中搜 "4線電阻高精密分流器"
idolclub 發表於 2021-7-12 18:28
Thanks
作者: 鄧記 時間: 2021-7-18 20:48
idolclub師兄，咸魚有留言話

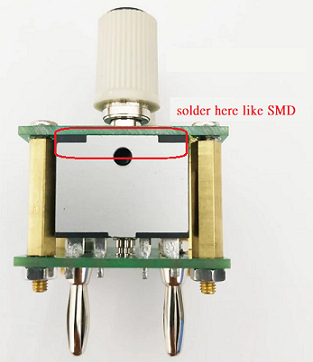

請問你用响大電流時總壓降有幾多?PBV可否贴片式(唔用 thoughhole)銲响上面塊PCB嘅內面?
唔該。
圖片附件: shunt 1.png (2021-7-18 20:44, 22.53 KB) / 下載次數 100https://www.hkepc.com/forum/attachment.php?aid=2273512&k=5f73222f804115ea54de5cb7ed8657e3&t=1782145752&sid=150uvztggAP
圖片附件: shunt 2.png (2021-7-18 20:46, 126.91 KB) / 下載次數 85https://www.hkepc.com/forum/attachment.php?aid=2273513&k=b67ba4c902411a254d063dd153162ae8&t=1782145752&sid=150uvztggAP
作者: Joe_Black 時間: 2021-7-18 22:44
提示: 作者被禁止或刪除 內容自動屏蔽
作者: idolclub 時間: 2021-7-19 22:03
idolclub師兄，咸魚有留言話
請問你用响大電流時總壓降有幾多?PBV可否贴片式(唔用 thoughhole)銲响上面 ...
鄧記 發表於 2021-7-18 20:48

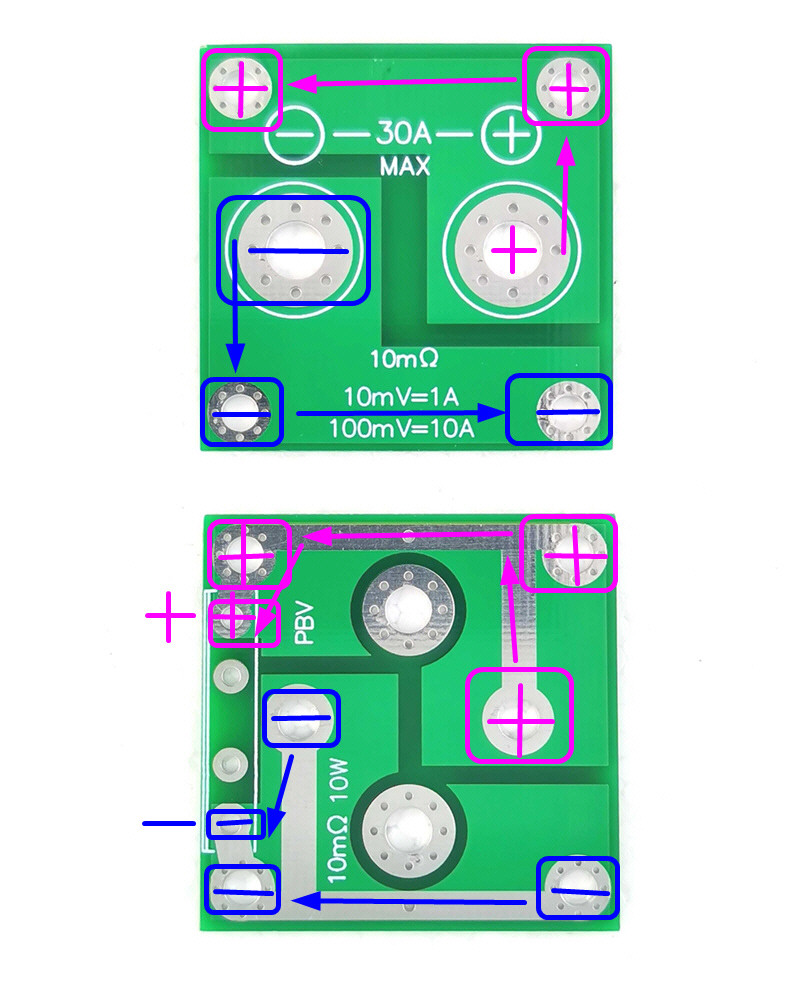

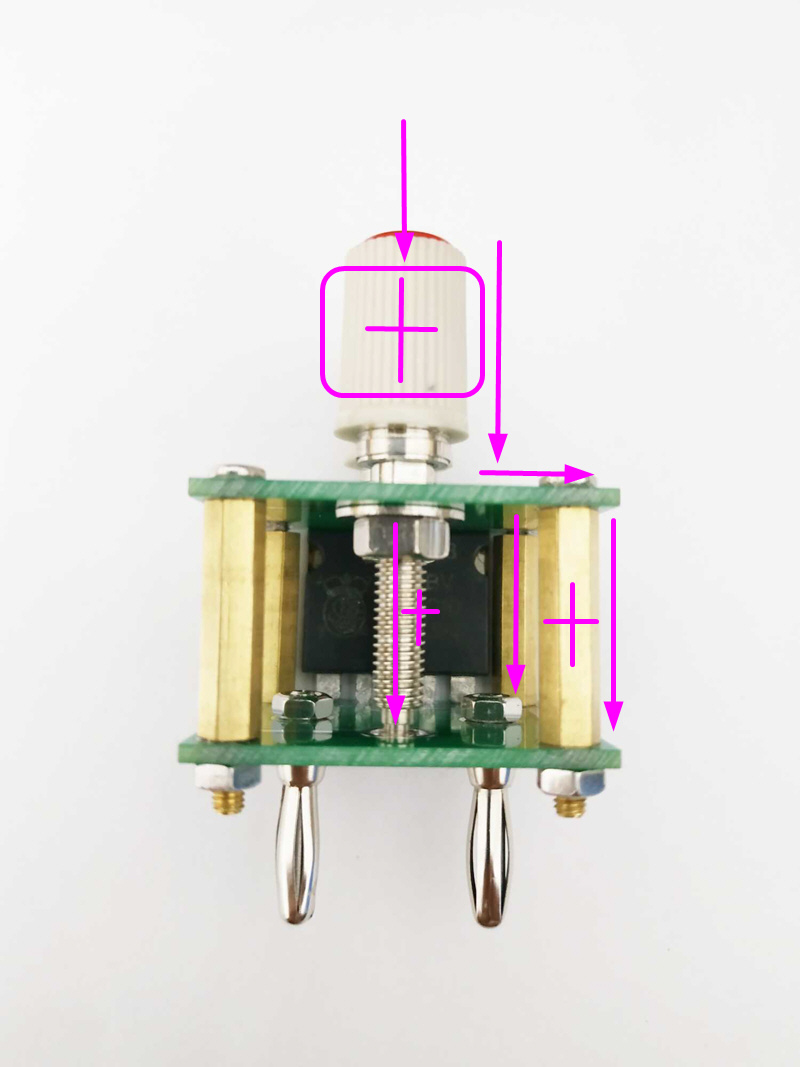

你可以留意一下上/下層兩塊PCB的走線，實際上電流不單止只是經由香蕉座由上層流向下層的，傍邊的兩條銅柱也同時起到分流作用。
三條大柱一齊分流過電流，電阻更少，20A 可以說是非常輕鬆，也不會明顯發熱。
想再進一步減低電阻，可以把香蕉座及銅柱的PCB接觸位都上焊錫，那接觸電阻可以再降低，由插頭到PBV的電流腳間的總阻值可以控制在 2mΩ 以下。
圖片附件: PBV-2.jpg (2021-7-19 22:02, 124.91 KB) / 下載次數 93https://www.hkepc.com/forum/attachment.php?aid=2273652&k=5a792d1b9bdb5ebfe4364c7ab026aa1b&t=1782145752&sid=150uvztggAP
圖片附件: PBV-1.jpg (2021-7-19 22:03, 183.38 KB) / 下載次數 97https://www.hkepc.com/forum/attachment.php?aid=2273653&k=7b29fb3a0d02da6c0df34e1de2f7674d&t=1782145752&sid=150uvztggAP
作者: 鄧記 時間: 2021-9-7 23:30

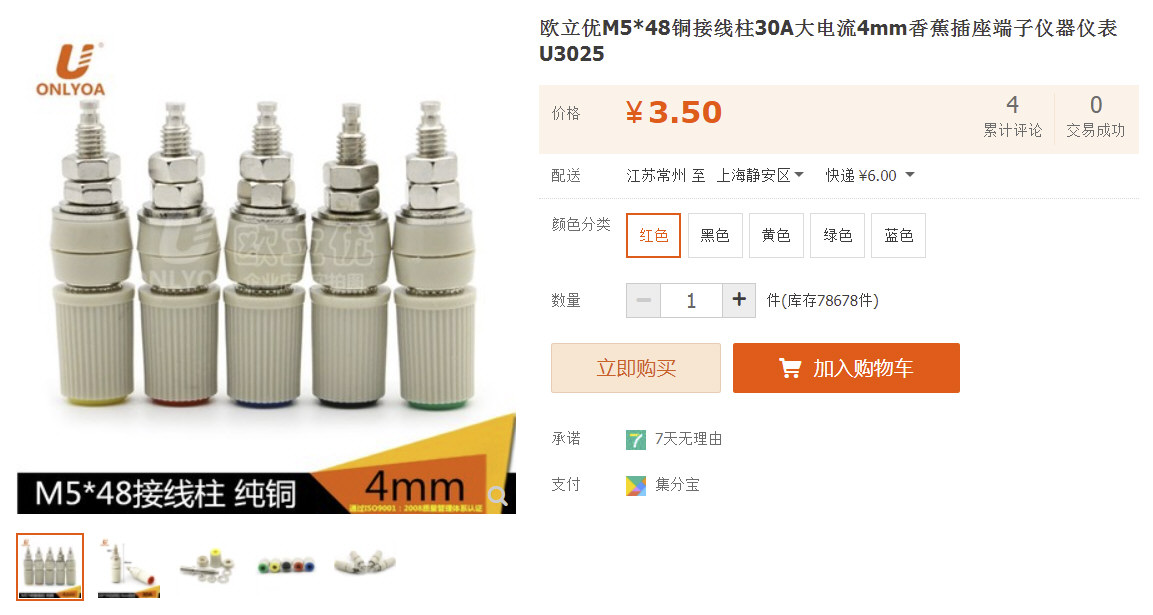

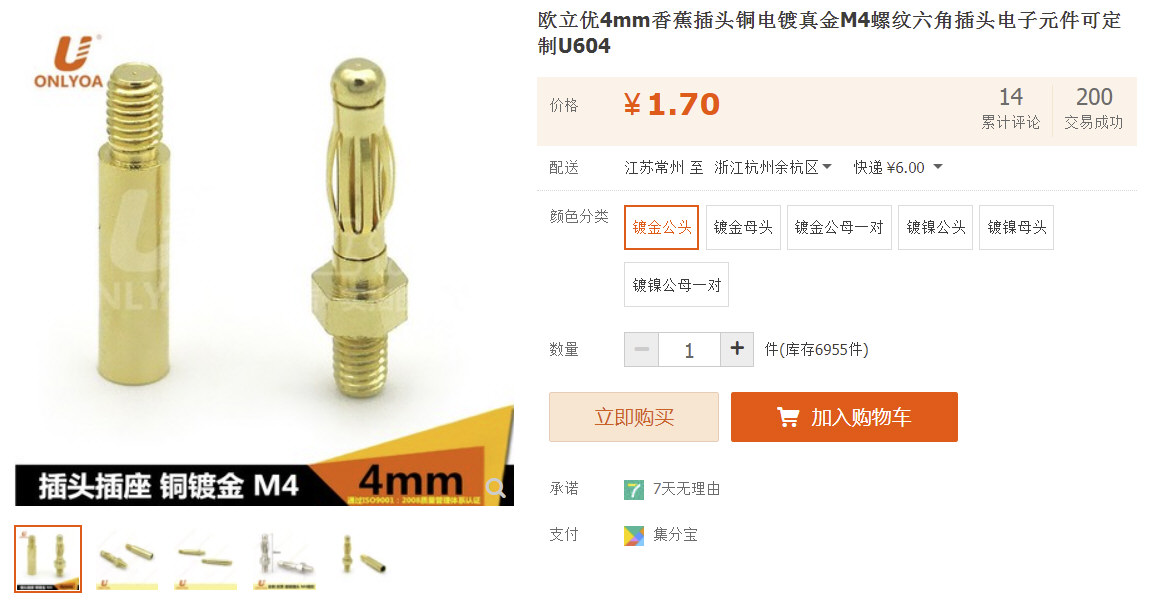

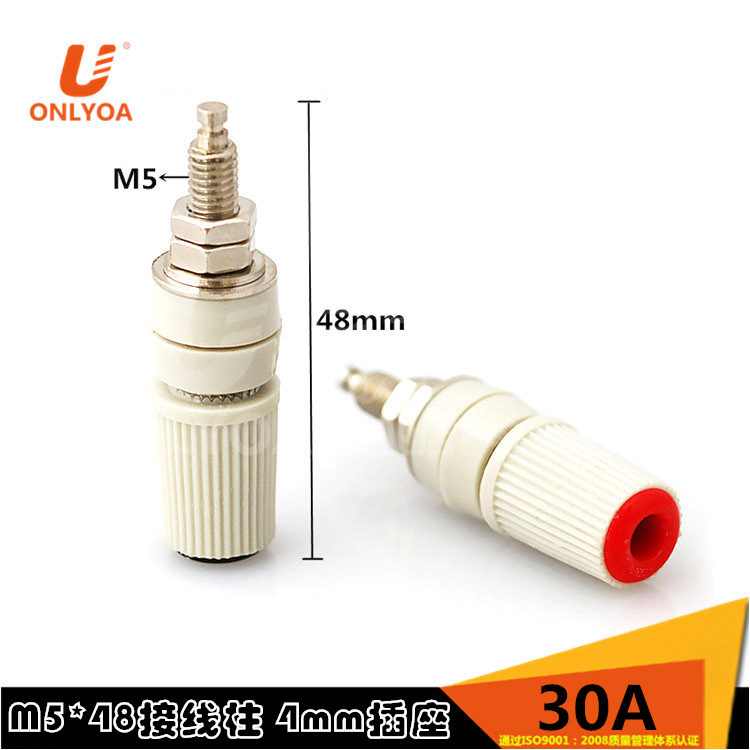

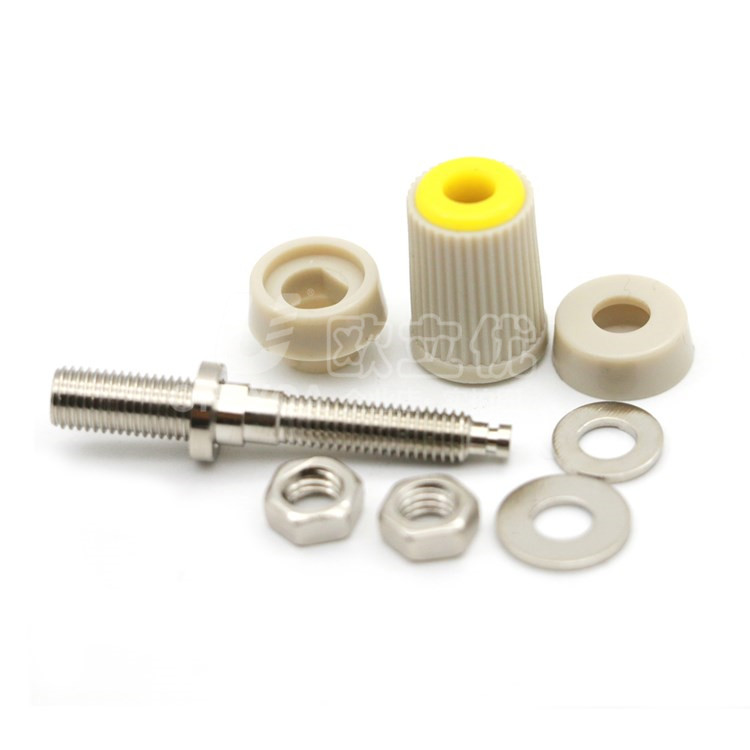

Idoclub 師兄，請問上圖的banana binding post 甚麽號形?可有link嗎?找不到這种上可直接底板，下面夠長銲下面底板的。有勞。
作者: idolclub 時間: 2021-9-8 15:08
Idoclub 師兄，請問上圖的banana binding post 甚麽號形?可有link嗎?找不到這种上可直接底板，下面夠長銲下 ...
鄧記 發表於 2021-9-7 23:30
圖片附件: 1.jpg (2021-9-8 15:05, 118.17 KB) / 下載次數 92https://www.hkepc.com/forum/attachment.php?aid=2281989&k=4065c78d8fffaf83c74bf12ff6fe1438&t=1782145752&sid=150uvztggAP
圖片附件: 2.jpg (2021-9-8 15:05, 187.69 KB) / 下載次數 102https://www.hkepc.com/forum/attachment.php?aid=2281990&k=a85798e83e357053f90f4e81c14a66ac&t=1782145752&sid=150uvztggAP
圖片附件: 4.jpg (2021-9-8 15:07, 111.89 KB) / 下載次數 102https://www.hkepc.com/forum/attachment.php?aid=2281991&k=934340bb1cf5e6fefe75425d483b6c8e&t=1782145752&sid=150uvztggAP
圖片附件: 3.jpg (2021-9-8 15:07, 49.44 KB) / 下載次數 98https://www.hkepc.com/forum/attachment.php?aid=2281992&k=45138a16cc63bf955c6689d8b2ef3bdb&t=1782145752&sid=150uvztggAP
作者: 10volt 時間: 2021-9-29 22:48
本帖最後由 10volt 於 2021-9-29 22:50 編輯

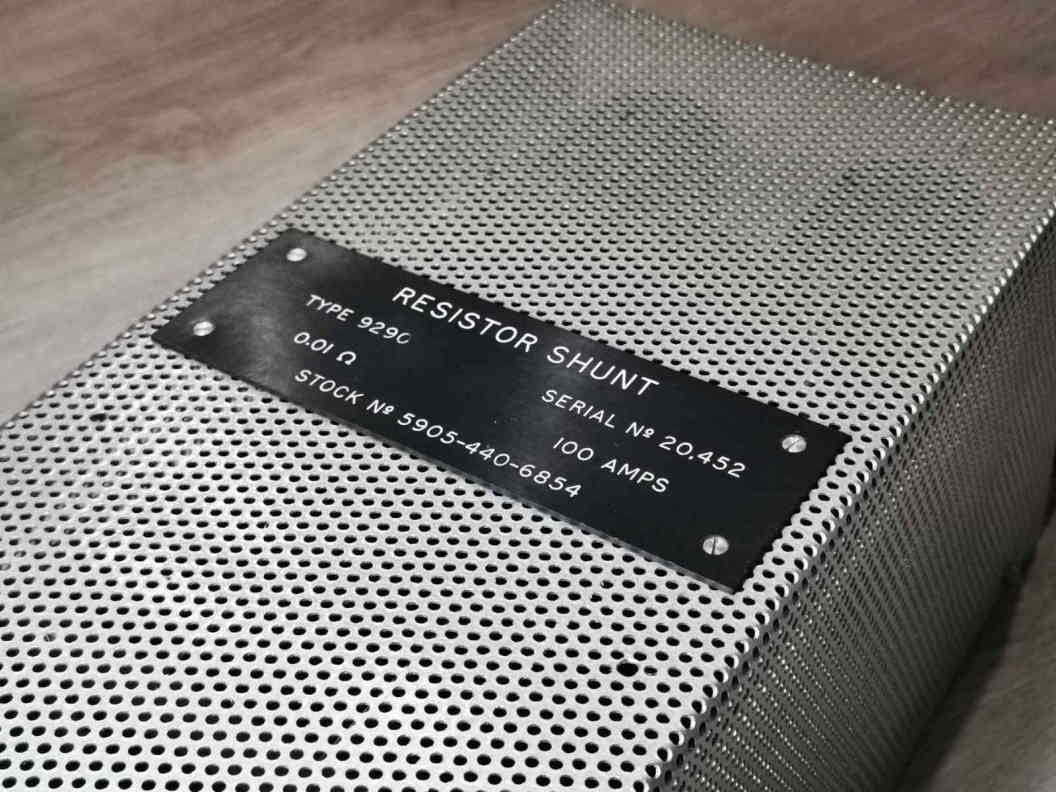

高聯呢個應該cal到
