作者: hon829 時間: 2021-8-15 23:10 標題: DSO2512G 雙通道便攜示波器---某程度受惠於消費券
一直有興趣想買隻迷你的示波器, 留意了淘網的DS203類很久, 但賣成千銀, 機能亦較陽春, 故下不了手
雖消費券不能網購, 八達通又不能為支付寶充值, 唯有用消費券作生活使費, 慳回的錢就可淘東西了
搜了一吓資料就看中了SigPeak 的 DSO2512G, 貪其話用ARM+FPGA+ADC方案, 且設計使用十年壽命...等.

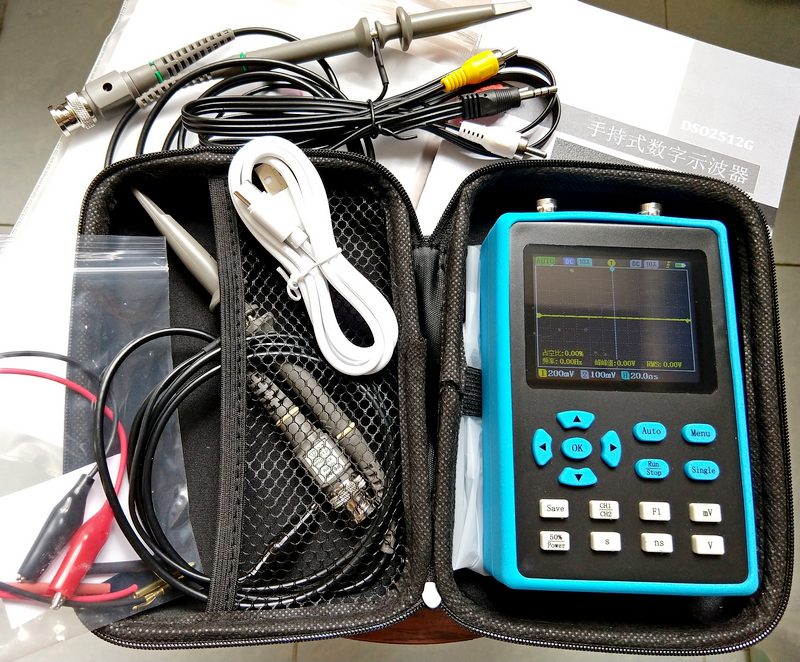

賣¥499基本已包晒應用配件, 除覺得厚身(近35mm)外, 一般使用感覺不錯, 希望耐用點吧!
由於手上沒精密訊源或儀器比試, 故評測可參考網上的資料:
https://www.youtube.com/results?search_query=dso2512g

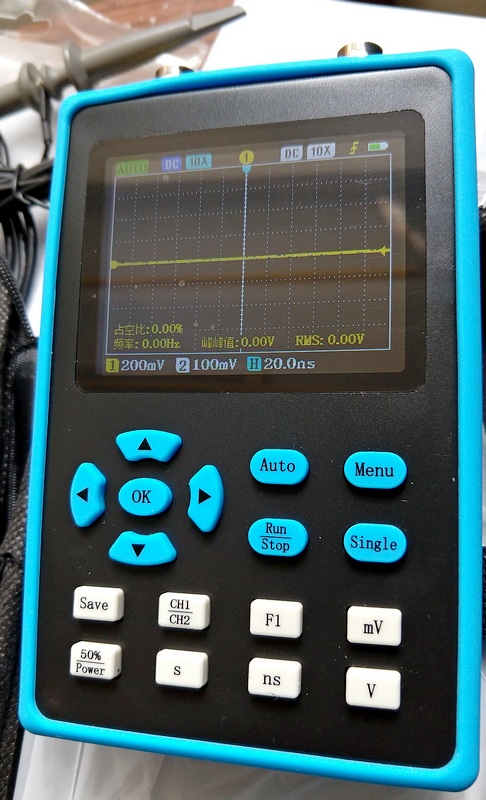

圖片附件: DSO2512G a.jpg (2021-8-15 23:06, 144.79 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2278050&k=71096d57adea502d111b6eec136f0d9d&t=1781482506&sid=kLoQ9cYQRI
圖片附件: DSO2512G b.jpg (2021-8-15 23:06, 136.8 KB) / 下載次數 168https://www.hkepc.com/forum/attachment.php?aid=2278051&k=be12eb5efdc9e8a235f4f1e2c8666181&t=1781482506&sid=kLoQ9cYQRI
作者: vtrchan 時間: 2021-8-21 01:02
回覆 1# hon829

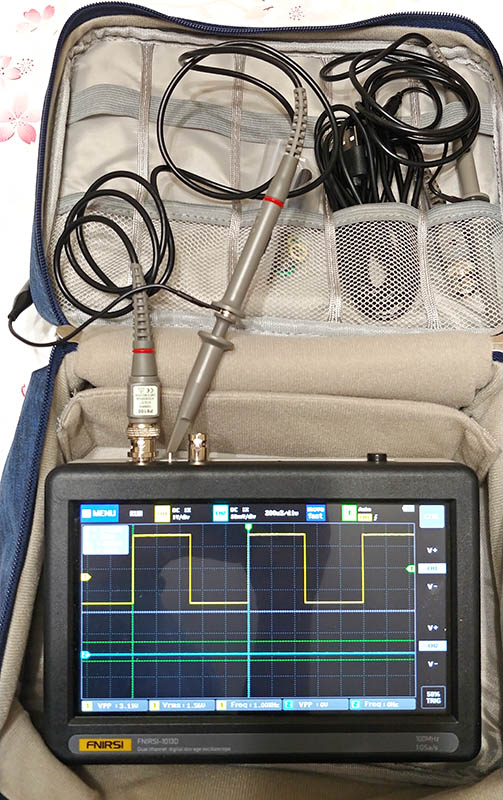

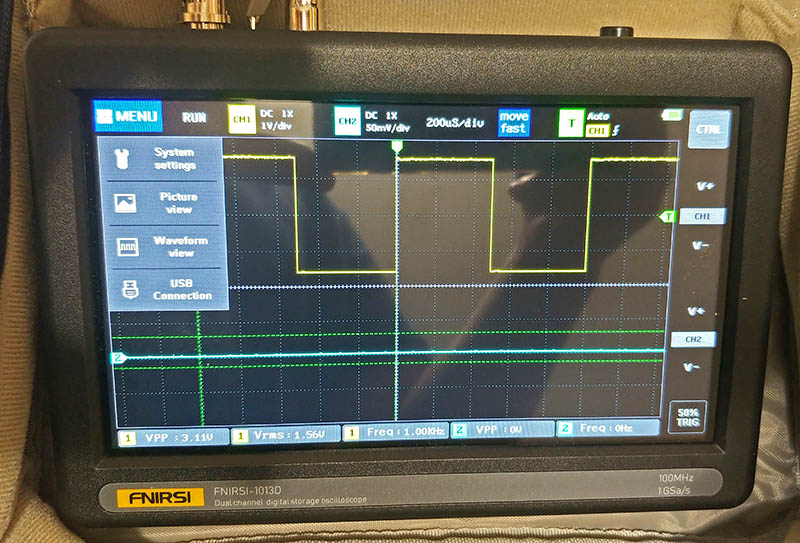

之前我響鴨記都買左部跳樓貨，handheld嘅FNIRSI-1013D. 有7寸screen，睇得好清楚。另外又有touch screen，反應好好，使用亦很方便。但可惜嘅係Vertical嘅靈敏度50mV/div (x1)，平時benchtop嘅一般都會有5mV/div⋯⋯
百幾蚊部就當玩下，我都送左部俾朋友玩。
圖片附件: scope1.jpg (2021-8-21 00:59, 128.41 KB) / 下載次數 129https://www.hkepc.com/forum/attachment.php?aid=2278698&k=fc5b6a114a39cb6bb294471f15e1ed72&t=1781482506&sid=kLoQ9cYQRI
圖片附件: scope2.jpg (2021-8-21 01:00, 121.05 KB) / 下載次數 165https://www.hkepc.com/forum/attachment.php?aid=2278699&k=a204bb9fa3526f905aa66f998fe55c04&t=1781482506&sid=kLoQ9cYQRI
作者: stephenwong 時間: 2021-8-21 09:47
回覆 hon829
之前我響鴨記都買左部跳樓貨，handheld嘅FNIRSI-1013D. 有7寸screen，睇得好清楚。另外又有t ...
vtrchan 發表於 2021-8-21 01:02
唔係呀化？ 百幾蚊？ 我舊年淘咗呢隻嘢成 ￥690 人仔呀！
係呀，50mV/div 係真係好粗呀！
不過，用鋰電，唔駛用 AC，用嚟度啲 bridge amp，唔驚個 scope 地癡咗落 AC 地，唔駛用隔離牛，有時有用。
作者: hon829 時間: 2021-8-21 10:24
本帖最後由 hon829 於 2021-8-21 10:31 編輯
回覆 hon829
之前我響鴨記都買左部跳樓貨，handheld嘅FNIRSI-1013D. 有7寸screen，睇得好清楚。另外又有t ...
vtrchan 發表於 2021-8-21 01:02

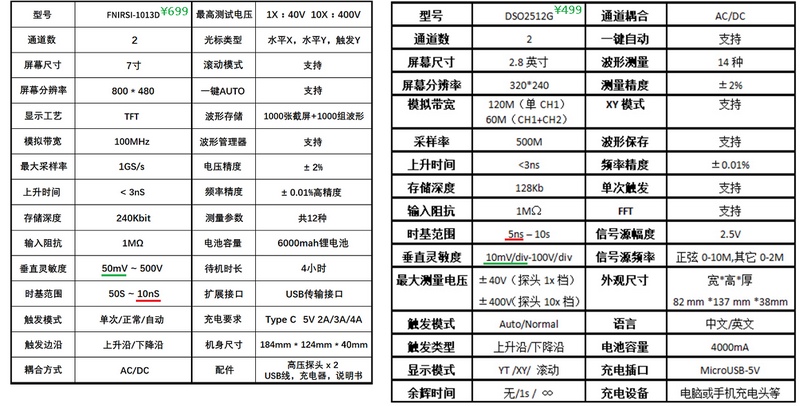

淘網賣梗¥699! 絕對抵買
看規格相差無幾, 便攜就選細size的
DSO2512G多了項陽春signal generator!
圖片附件: 未命名.jpg (2021-8-21 10:24, 141.07 KB) / 下載次數 170https://www.hkepc.com/forum/attachment.php?aid=2278718&k=8fbcf6305125c3927dbd427c2416849a&t=1781482506&sid=kLoQ9cYQRI
作者: vtrchan 時間: 2021-8-21 10:51
淘網賣梗¥699! 絕對抵買
看規格相差無幾, 便攜就選細size的
DSO2512G多了項陽春sig ...
hon829 發表於 2021-8-21 10:24
好詳細比較。
我果部應該係預比度高壓嘢，但佢聲稱果支「高壓探頭」，根本就只係普通嘢，個BNC頭完全無包膠，個input更加唔係isolated，我就唔會信佢而拎去度高壓啦。既然做唔到高壓，倒不如就正正經經做番10mV/div好過啦～
師兄果部有埋built-in Sig. Gen. 係幾方便
作者: vtrchan 時間: 2021-8-21 10:53
唔係呀化？ 百幾蚊？ 我舊年淘咗呢隻嘢成 ￥690 人仔呀！
係呀，50mV/div 係真係好粗呀！
不過，用鋰電， ...
stephenwong 發表於 2021-8-21 09:47
依D玩具級嘅嘢，如果唔係賣咁平我都唔會買啦～
作者: hon829 時間: 2021-8-21 11:28
好詳細比較。
我果部應該係預比度高壓嘢，但佢聲稱果支「高壓探頭」，根本就只係普通嘢，個BNC頭完 ...
vtrchan 發表於 2021-8-21 10:51

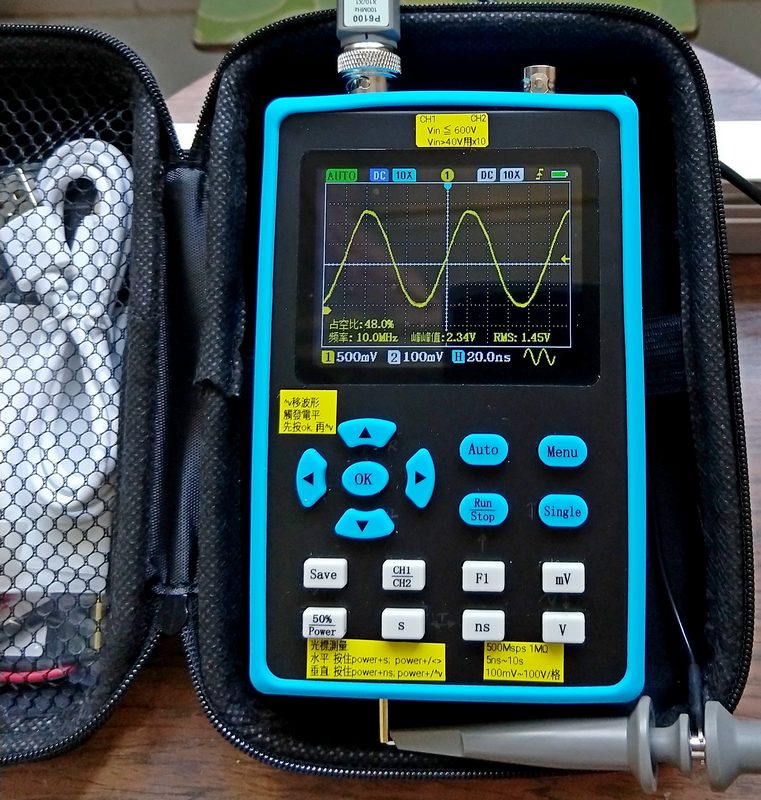

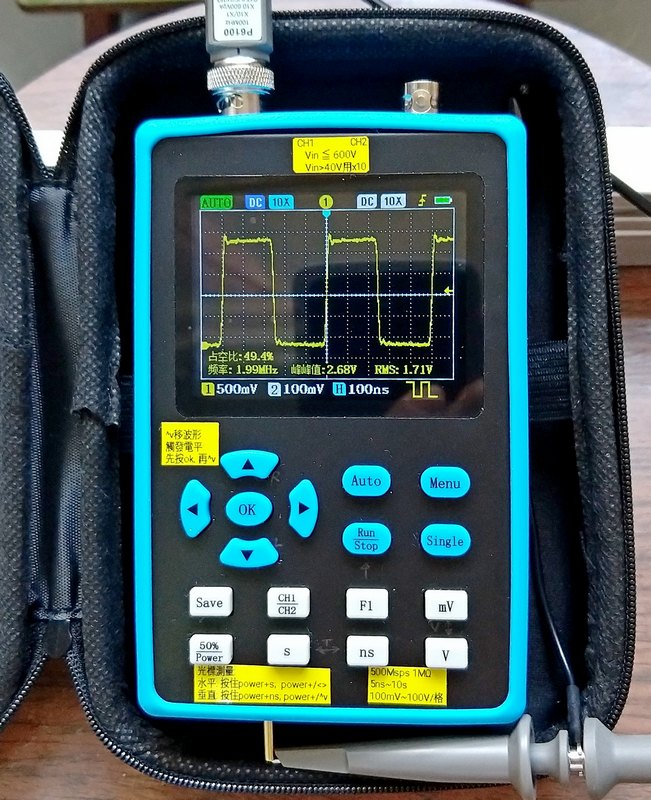

Sig. Gen. 固定輸出約2.5V, 估設計係俾Audio用:
圖片附件: DSO2512G e.jpg (2021-8-21 11:27, 145.75 KB) / 下載次數 158https://www.hkepc.com/forum/attachment.php?aid=2278724&k=4e5cec3c6b77744ae7ed1de728759ac5&t=1781482506&sid=kLoQ9cYQRI
圖片附件: DSO2512G f.jpg (2021-8-21 11:28, 146.57 KB) / 下載次數 164https://www.hkepc.com/forum/attachment.php?aid=2278725&k=f9a9a5d227c1bc35cfa69ba650d71ad7&t=1781482506&sid=kLoQ9cYQRI
作者: vtrchan 時間: 2021-8-21 23:13
Sig. Gen. 固定輸出約2.5V, 估設計係俾Audio用:
hon829 發表於 2021-8-21 11:28
吓⋯⋯連output level都無得校，咁實用性真係不高⋯⋯
作者: Kin_2012 時間: 2021-8-22 00:09
一直有興趣想買隻迷你的示波器, 留意了淘網的DS203類很久, 但賣成千銀, 機能亦較陽春, 故下不了手
...
hon829 發表於 2021-8-15 23:10
做汽車維修?
作者: hon829 時間: 2021-8-22 21:01
做汽車維修?
Kin_2012 發表於 2021-8-22 00:09
非也!
印象汽車流行 OBD II(On-Board Diagnostics)) 診斷系統玩CAN bus類
作者: stephenwong 時間: 2021-8-22 22:24
依D玩具級嘅嘢，如果唔係賣咁平我都唔會買啦～
vtrchan 發表於 2021-8-21 10:53
你即係話我傻仔啫！就當係個電壓表用囉！仲有兩個 channel，又可以 screen dump，唔駛用相機影相！我要自我安慰一下！
作者: hon829 時間: 2021-8-22 22:41
你即係話我傻仔啫！就當係個電壓表用囉！仲有兩個 channel，又可以 screen dump，唔駛用相機影相！我要自 ...
stephenwong 發表於 2021-8-22 22:24
普通DSO得8bit ADC, 做電壓表唔入流
作者: stephenwong 時間: 2021-8-22 22:47
普通DSO得8bit ADC, 做電壓表唔入流
hon829 發表於 2021-8-22 22:41
超，超，超！256 級，夠啦！
