標題: [操作疑難] USB-A 頭焊線問題 [打印本頁]

作者: C_Law    時間: 2021-10-25 22:50     標題: USB-A 頭焊線問題

想焊線到以下的 USB-A 公/乸頭,只係用作電源,不需用中間的 D+/D-。
2021-10-25 22:38


公頭方面,兩則各有塊三角鐵片凸高,我試過屈下來夾住條線,都幾穩陣。

但乸方面完全無地方可借力夾住條線,自己用的話識得就住用,拔除插頭時一定手握插頭去扯,但如果條線做給別人用,實有人扯條線去拔除插頭,可如何避免扯甩線?
焊完後落熱熔膠/玻璃膠!?還有什麼其他方法?

圖片附件: USB-A.jpg (2021-10-25 22:38, 38.47 KB) / 下載次數 62
https://www.hkepc.com/forum/attachment.php?aid=2289468&k=707675fbc11b2f4db753862c2f959404&t=1713162729&sid=t4JCPVz0xm


作者: hon829    時間: 2021-10-25 23:18

簡單咪在幼線上打個結至焊接 但主流是貫封膠的
作者: Q-Q    時間: 2021-10-25 23:51

打個結,再灌熱溶膠/硅膠(睇你有咩用咩)
作者: C_Law    時間: 2021-10-26 00:51

回覆 2# hon829

回覆 3# Q-Q

唔該兩位先!

手頭上只有 1# 相中左邊的紅黑線及差不多粗的黑白線,條線太粗,打結後就合不上個膠殼。所以我焊公頭時先至會諗到屈鐵片去夾實條線。

我有熱熔膠槍和膠條,睇來焊乸頭都係要灌熱熔膠去固定條線。
作者: morris    時間: 2021-10-26 13:35

本帖最後由 morris 於 2024-3-22 12:53 編輯

......
作者: Jip仔    時間: 2021-10-26 13:53

回覆 4# C_Law

可以用索帶索住代替打結
作者: lawrencelau1    時間: 2021-10-26 14:25

回覆  hon829

回覆  Q-Q

唔該兩位先!

手頭上只有 1# 相中左邊的紅黑線及差不多粗的黑白線,條 ...
C_Law 發表於 2021-10-26 00:51


熱熔膠太軟, 可以諗用AB 膠
作者: Hippo    時間: 2021-10-26 14:36

回覆  C_Law

可以用索帶索住代替打結
Jip仔 發表於 2021-10-26 13:53


索帶扣咁大塞得入個USB殼 ?
作者: Jip仔    時間: 2021-10-26 14:42

索帶扣咁大塞得入個USB殼 ?
Hippo 發表於 2021-10-26 14:36


有無用過細索帶呀?
樓主呢個黑色蓋一定放得落
作者: Hippo    時間: 2021-10-26 14:58

回覆 9# Jip仔

有無真係用過呢款黑色殼呀?
細索帶我有用過, 不過扎埋2條電線都唔細, 你咁肯定塞得入 ?
作者: Jip仔    時間: 2021-10-26 21:40

回覆 10# Hippo


每個人嘅手法都有不同
諗多幾個方式就得
作者: Hippo    時間: 2021-10-26 22:25

本帖最後由 Hippo 於 2021-10-26 23:24 編輯

回復 11 #Jip仔

都係唔好講咁多, 影張相算~
2021-10-26 23:14

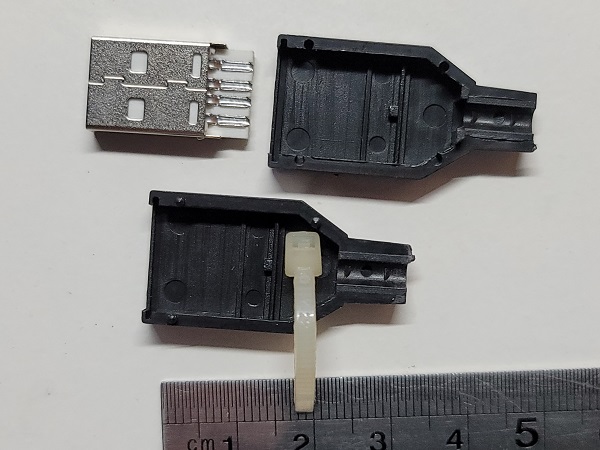

普通細索帶2.5mm, 不過就算 1.8mm 都唔係"一定塞得入"囉

圖片附件: USB.jpg (2021-10-26 23:14, 87.91 KB) / 下載次數 30
https://www.hkepc.com/forum/attachment.php?aid=2289631&k=7e118bb9a09001f4d486e1bfd8dfc034&t=1713162729&sid=t4JCPVz0xm


作者: C_Law    時間: 2021-10-26 22:36

本帖最後由 C_Law 於 2021-10-27 00:44 編輯

報告一下測試:
2021-10-26 22:37


我頂…xyz@#$_, 諗住先用手機 Post 相再係電腦打字, 但打打下, 部古董電腦竟然 BSOD, 重要斷電後再開停係 POST 畫面!!

睇怕今晚只好搞部腦, 擇日再講條線。

更新
終於搞掂部電腦!可以再講下。

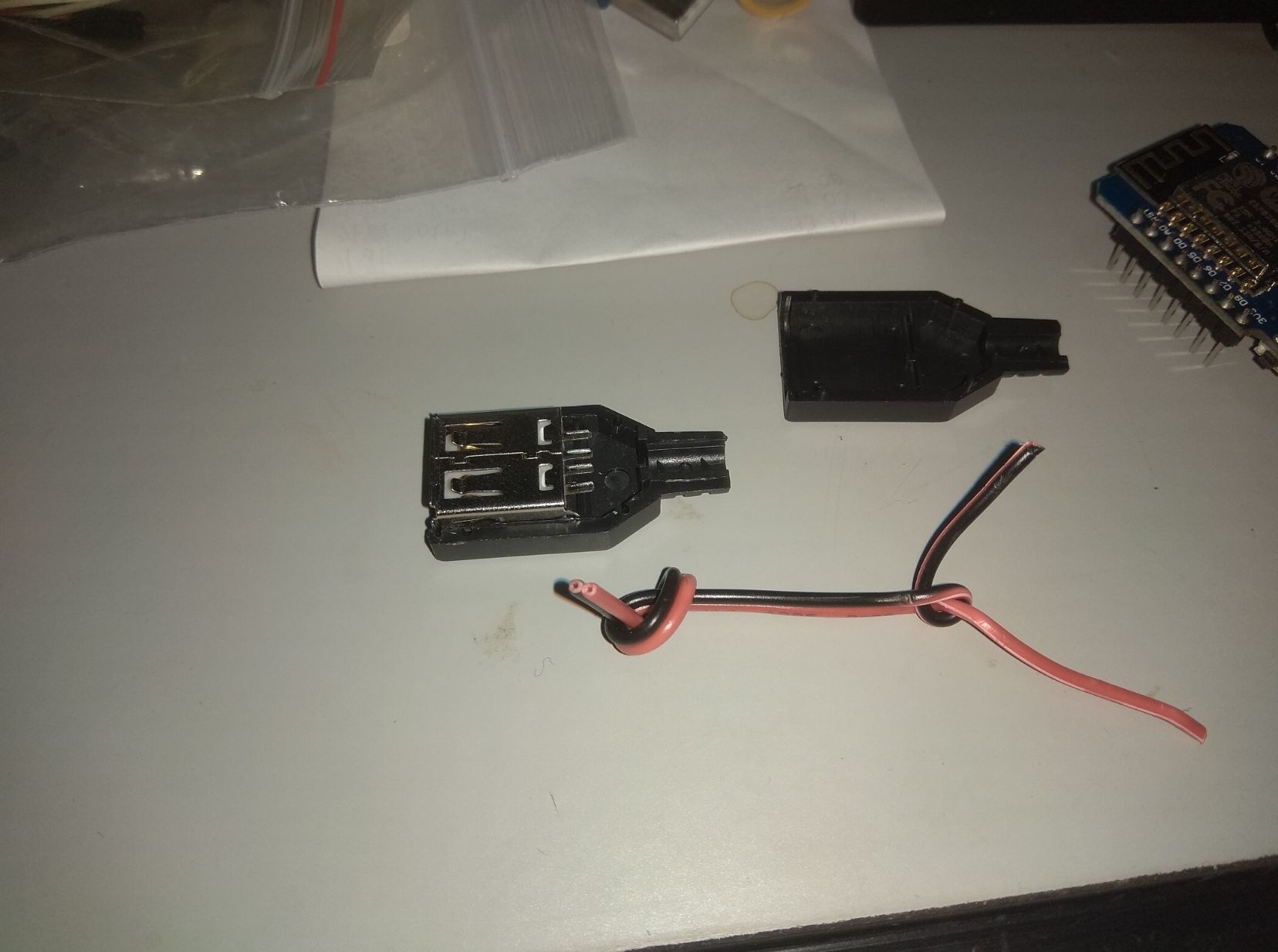

個乸座裝入殼後,其實剩餘空間好小(同公插比),最初諗將條線打結就好似上面幅相的左邊,個結會好大嚿,重要預留位置去焊,根本係不夠位合上個殼。

但再諗下,打結都有其他方法,將紅黑線 Y 字形的拆開,將紅和黑線好似右邊的打結,個結會細好多,應該還夠位去焊,試過將打了結的線放入個殼然後出死力去扯都不會甩。原本打算今晚試,但剛才死電腦搞了一排,今晚無時間再搞,唯有再等得閒時才真正焊線去試。

至於用索帶,今晚收工返到屋企附近,只可係家品舖買到好水皮的細索帶,將索帶圈住條線索埋,大力去收緊的話連索帶都扯斷! 稍為輕手去收緊的話又箍不死條線,將已上索帶的線放入殼內去扯,條線就係索帶個圈跣返出來,即係做不到我心目中防止扯甩線的目的。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(995fe).jpg (2021-10-26 22:37, 124.67 KB) / 下載次數 26
https://www.hkepc.com/forum/attachment.php?aid=2289621&k=c766441e94a5f9797803aa5d7db0bf94&t=1713162729&sid=t4JCPVz0xm


作者: t9097    時間: 2021-10-27 09:59

提示: 作者被禁止或刪除 內容自動屏蔽
作者: Hippo    時間: 2021-10-27 10:30

回覆 13# C_Law

其實唔使咁麻煩, 只要2條線各自打個結就細好多, 無必要孖住打結
作者: 亞基拉    時間: 2021-10-27 10:45

線耳剪浄夾線個圈,有膠就去咗佢,有長就銼短啲,兩條線套入去夾埋
作者: hon829    時間: 2021-10-27 10:52

簡單亦可用件細膠片類, 鑽兩孔穿線防脫
2021-10-27 10:52


圖片附件: 未命名.png (2021-10-27 10:52, 1.53 KB) / 下載次數 28
https://www.hkepc.com/forum/attachment.php?aid=2289654&k=748b87d539a06dfef1deffd30e85a8f8&t=1713162729&sid=t4JCPVz0xm


作者: hon829    時間: 2021-10-27 10:59

報告一下測試:


我頂…xyz@#$_, 諗住先用手機 Post 相再係電腦打字, 但打打下, 部古董電腦竟然 BSOD, 重要 ...
C_Law 發表於 2021-10-26 22:36



又不是接駁威也! 使唔使用死力扯線

要咁大力就用封膠吧
作者: lawrencelau1    時間: 2021-10-27 13:56

報告一下測試:


我頂…xyz@#$_, 諗住先用手機 Post 相再係電腦打字, 但打打下, 部古董電腦竟然 BSOD, 重要 ...
C_Law 發表於 2021-10-26 22:36


太幼既線係用唔到索帶..... 的,
作者: 新自護軍    時間: 2021-10-27 15:00

用如C????
作者: Hippo    時間: 2021-10-27 15:58

線耳剪浄夾線個圈,有膠就去咗佢,有長就銼短啲,兩條線套入去夾埋
亞基拉 發表於 2021-10-27 10:45


咁不如用返樓主 #1 張圖, 夾係個USB頭邊位好過, 仲厚仲實凈
作者: 亞基拉    時間: 2021-10-27 16:17

咁不如用返樓主 #1 張圖, 夾係個USB頭邊位好過, 仲厚仲實凈
Hippo 發表於 2021-10-27 15:58


咁不如你睇清楚樓主 #1 啲文字先
作者: Hippo    時間: 2021-10-27 16:27

咁不如你睇清楚樓主 #1 啲文字先
亞基拉 發表於 2021-10-27 16:17


明白你講咩, 好 咁我寫返清楚D文字
用返USB頭邊位嗰種鐵片來夾仲厚仲實凈
母插嗰邊無位就剪其他舊/爛USB頭D鐵片
因為線耳多數都係用銅料, 無USB插頭嗰種鐵片咁硬, 夾得無咁實
作者: 亞基拉    時間: 2021-10-27 16:41

明白你講咩, 好 咁我寫返清楚D文字
用返USB頭邊位嗰種鐵片來夾仲厚仲實凈
母插嗰邊無位就剪其他舊/爛USB頭D鐵片
因為線耳多數都係用銅料, 無USB插頭嗰種鐵片咁硬, 夾得無咁實
Hippo 發表於 2021-10-27 16:27


兜得好靚
作者: C_Law    時間: 2021-10-27 18:43

又不是接駁威也! 使唔使用死力扯線

要咁大力就用封膠吧
hon829 發表於 2021/10/27 10:59


Prepare for the worst!

條線不是自己用,就要預計其他人會不會暴力對待條線,起碼要挨到我的暴力測試先至會交條線給別人用。
作者: raymondchan338    時間: 2021-10-28 12:12

本帖最後由 raymondchan338 於 2021-10-28 13:29 編輯

我記得如果你淨駁5V叉電用,要將2條data short 埋。唔係有D device detect 唔到你要叉電。

via HKEPC Reader for Android
作者: kwliu    時間: 2021-10-28 21:40

我記得如果你淨駁5V叉電用,要將2條data short 埋。唔係有D device detect 唔到你要叉電。

via HKEPC Read ...
raymondchan338 發表於 2021-10-28 12:12


呢個唔係火牛要求,係Android device未有QC前去認個power source係火牛,如果係其他device攞電係唔洗咁做。
作者: C_Law    時間: 2021-10-28 23:13

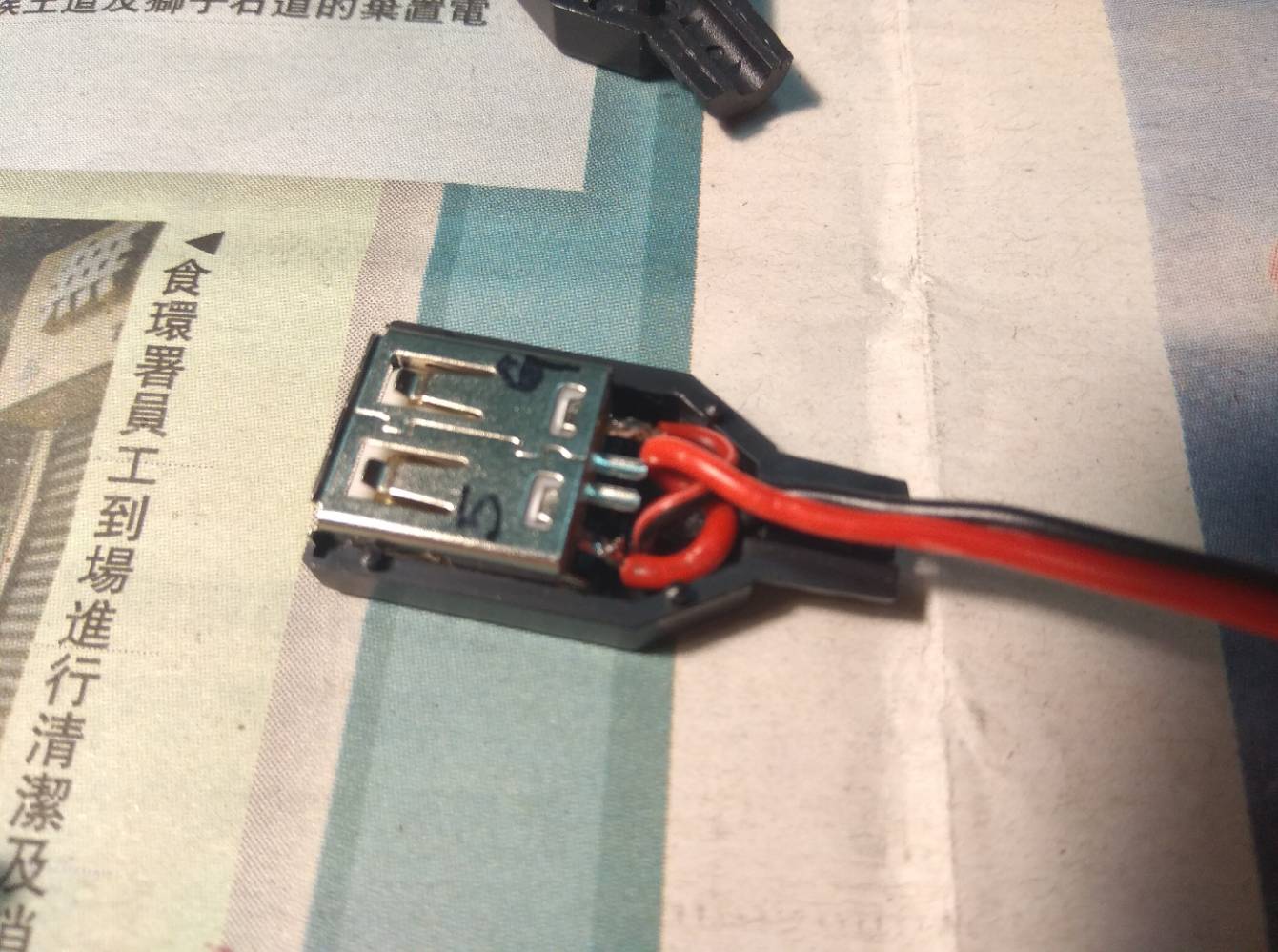

用 13# 右邊的打結方法, 焊完係夠位合埋外殼, 亦受得起我好暴力的拉扯。

2021-10-28 23:12


via HKEPC IR Pro 3.6.1 - Android(3.3.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(ee260).jpg (2021-10-28 23:12, 141.24 KB) / 下載次數 35
https://www.hkepc.com/forum/attachment.php?aid=2289994&k=fa03778f52c2deebb7157dbdd89ab9f3&t=1713162729&sid=t4JCPVz0xm


作者: C_Law    時間: 2021-10-28 23:20

我記得如果你淨駁5V叉電用,要將2條data short 埋。唔係有D device detect 唔到你要叉電。

via HKEPC Read ...
raymondchan338 發表於 2021/10/28 12:12

其實係向一件非 USB 的產品供電, 只不過這件產品用了 USB 接口做電源輸入位。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)
