作者: Inti    時間: 2022-8-23 12:17     標題: DS218+維修

話說早兩星期有個同事后我求救話屋企只NAS 瓜左, 問我識唔識抄返D DATA 出來, 我叫佢拿晒返公司幫佢睇睇.
咁係公司幫佢抄完DATA 出來就無理到部NAS 就咁比返佢, 點知佢返到企話部機開唔著, 無晒反應, 準備掉.
我叫佢拿返來我睇下, 拿到手, 第一時間CHECK 火牛, 輸出正常, 帶載正常, 咁就拆開部機睇睇.
拆機部分就無影相, 都係咁拆, 但部機金屬部分好多地方都生晒鏽, 拆埋塊PCB 出來, 見到大部份焊點都已經啞晒色, 灰晒.
問機主屋企係唔係好潮濕, 佢話係, 我話好多地方都腐蝕左, 佢話唔要, 俾我處理左佢.
咁就來試下整下.

EPC 萬年150K 真是


PCB A 面, 好多SMD 腳都已變灰色, 部份電容更變左色, 左下角有支針更加腐蝕到斷左

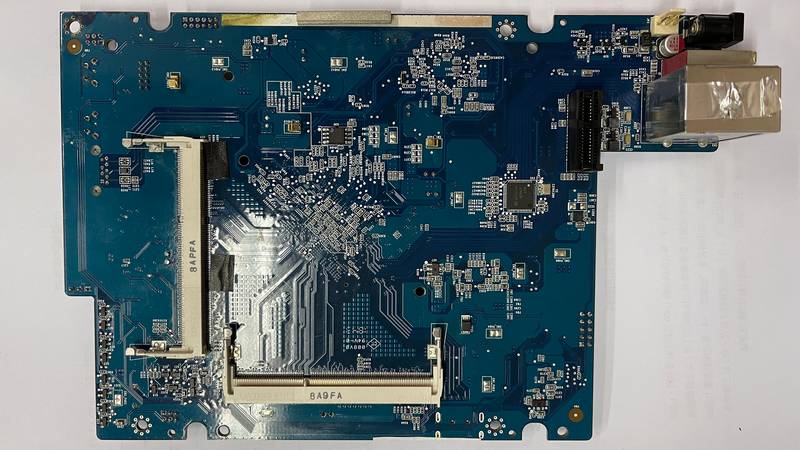

PCB B 面, 依面好好多, 無咩變色



局部腐蝕位置

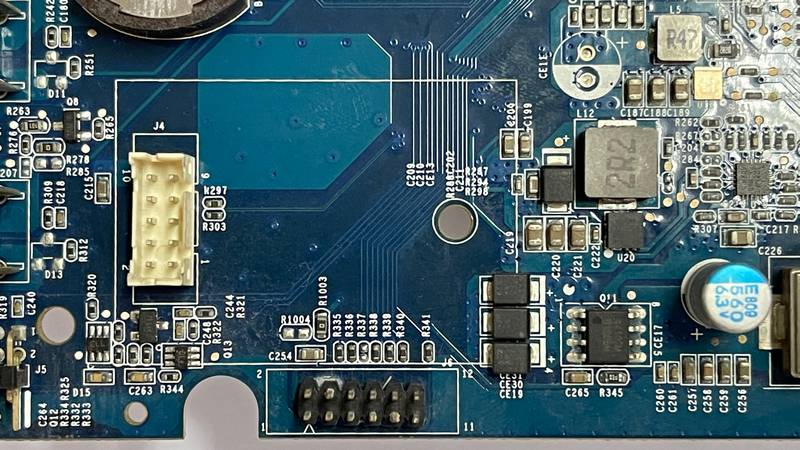

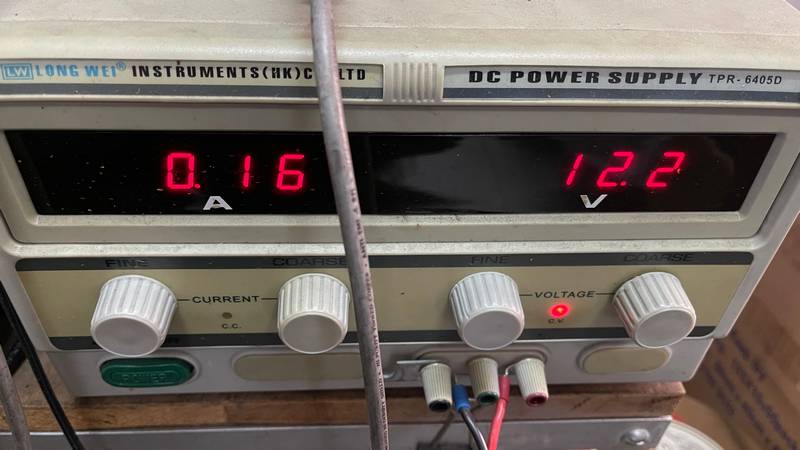

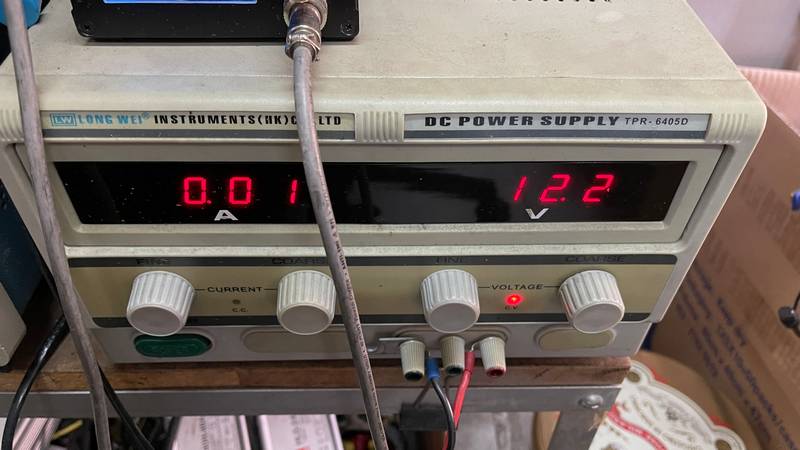

上電測試, 侍機0.16A, 明顯過高, 開機無反應, 同時Q11 發熱, 斷電

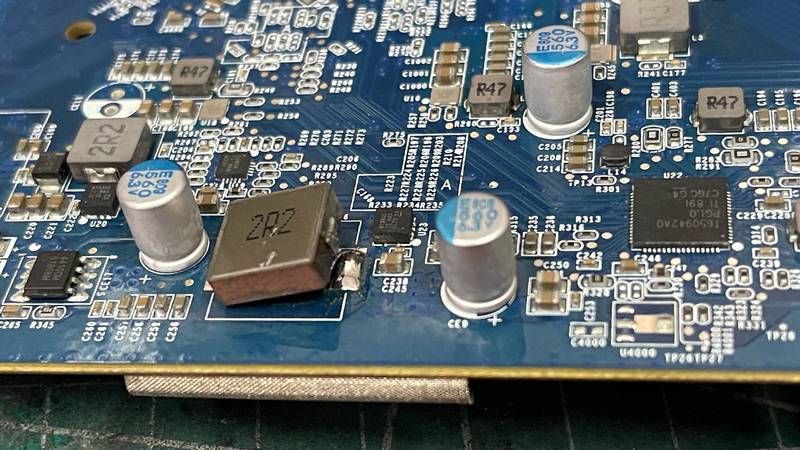

幾Q11後面粒電感拆起, 再供電.


電流正常返, 再係電感后俾個3.3V佢, 再睇PCB 邊度發熱.

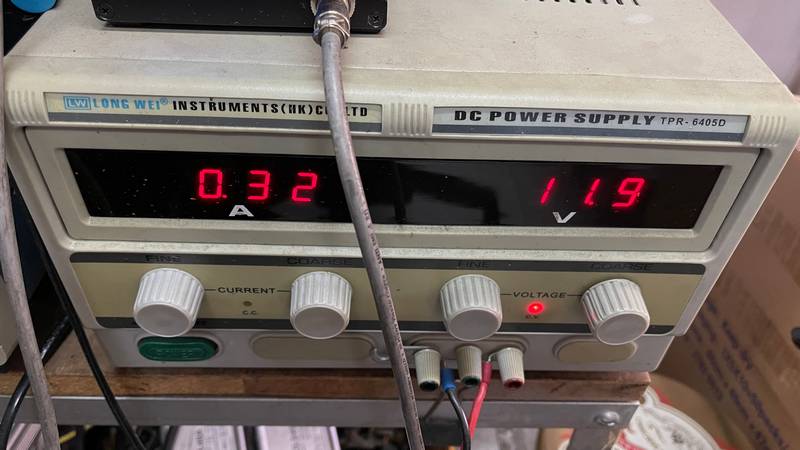

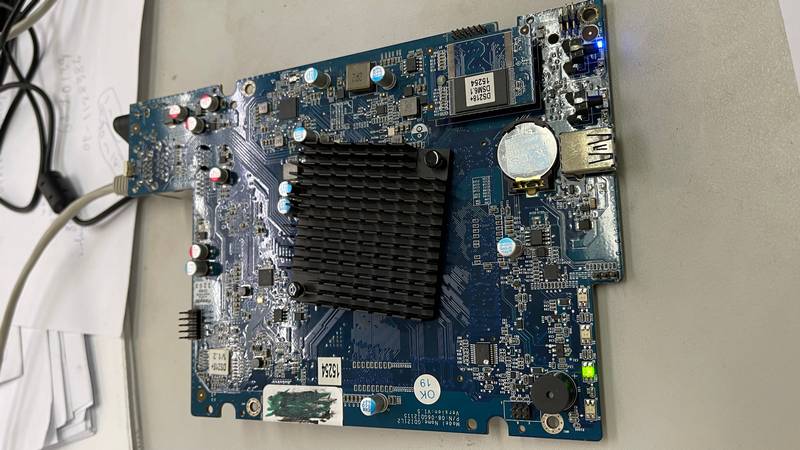

搵左一輪, 無明顯發熱, 焊返粒電感上電,0.32A, 燈都著左, 關機

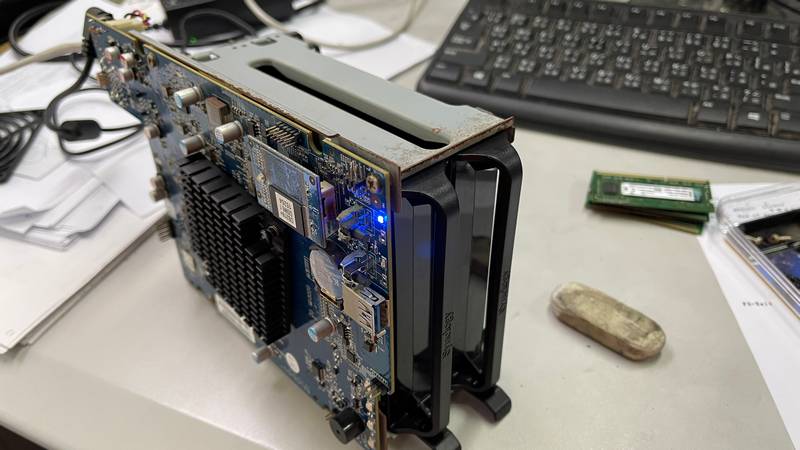

裝返晒D 野上去, 俾電, 過左一陣就聽到嗶聲, LAN 燈都著埋.

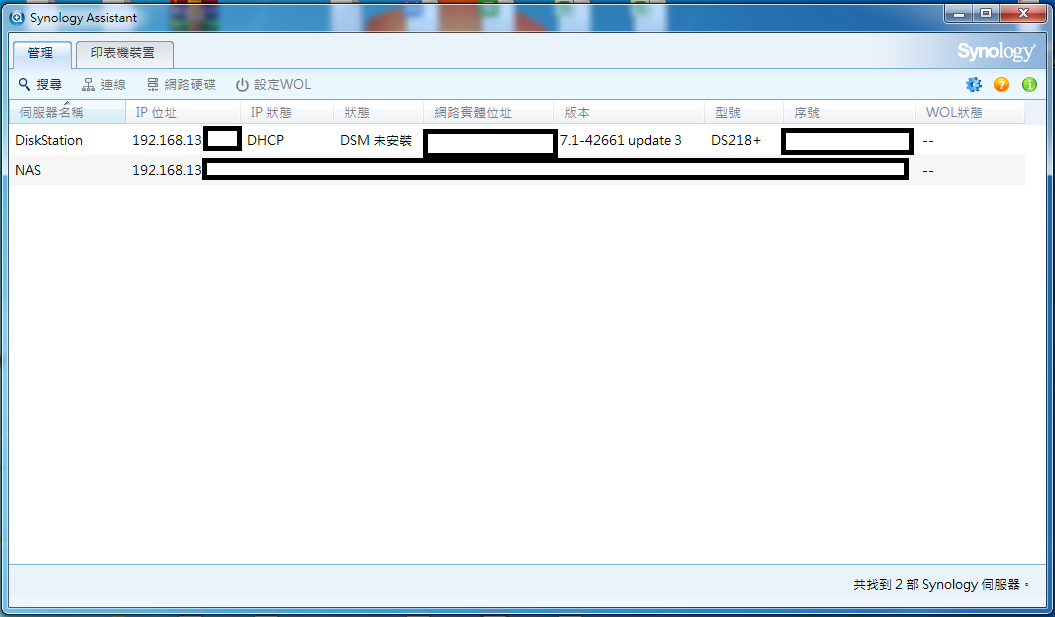

用SYSNOLOGY ASSISTANT 搵到部機.


間單裝起, 試機.

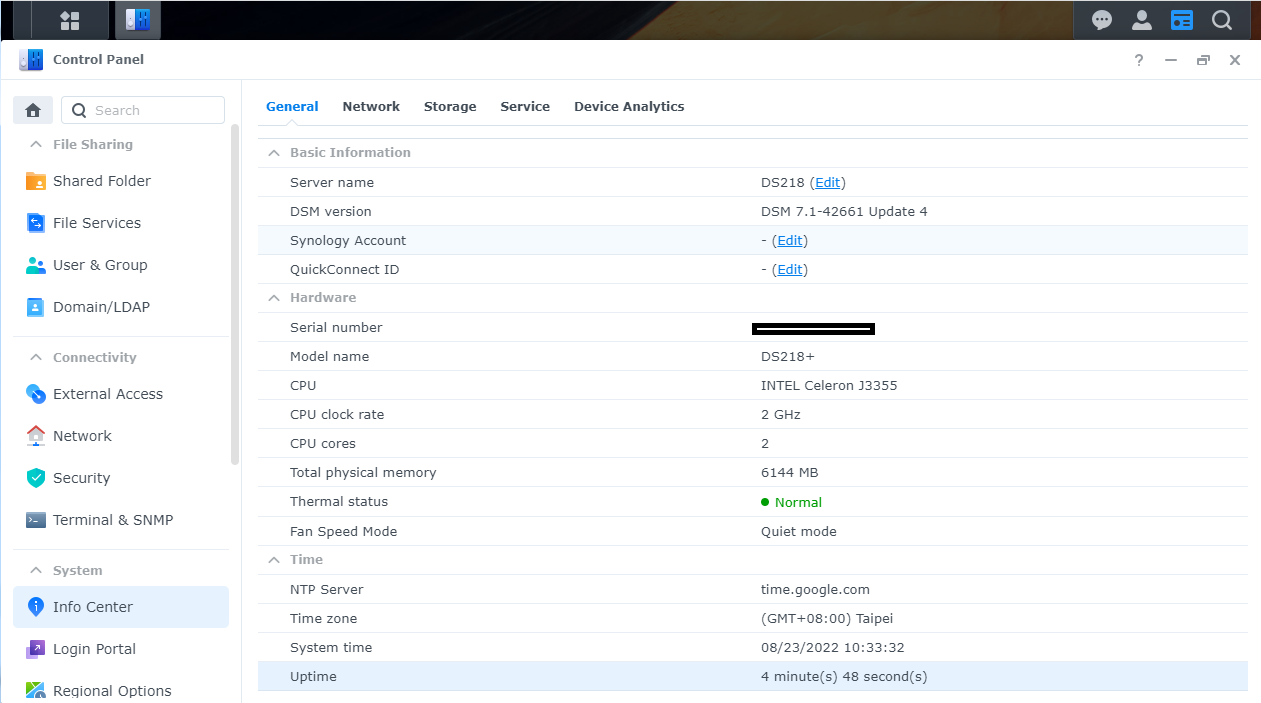

幾分鐘後裝完入去睇睇...

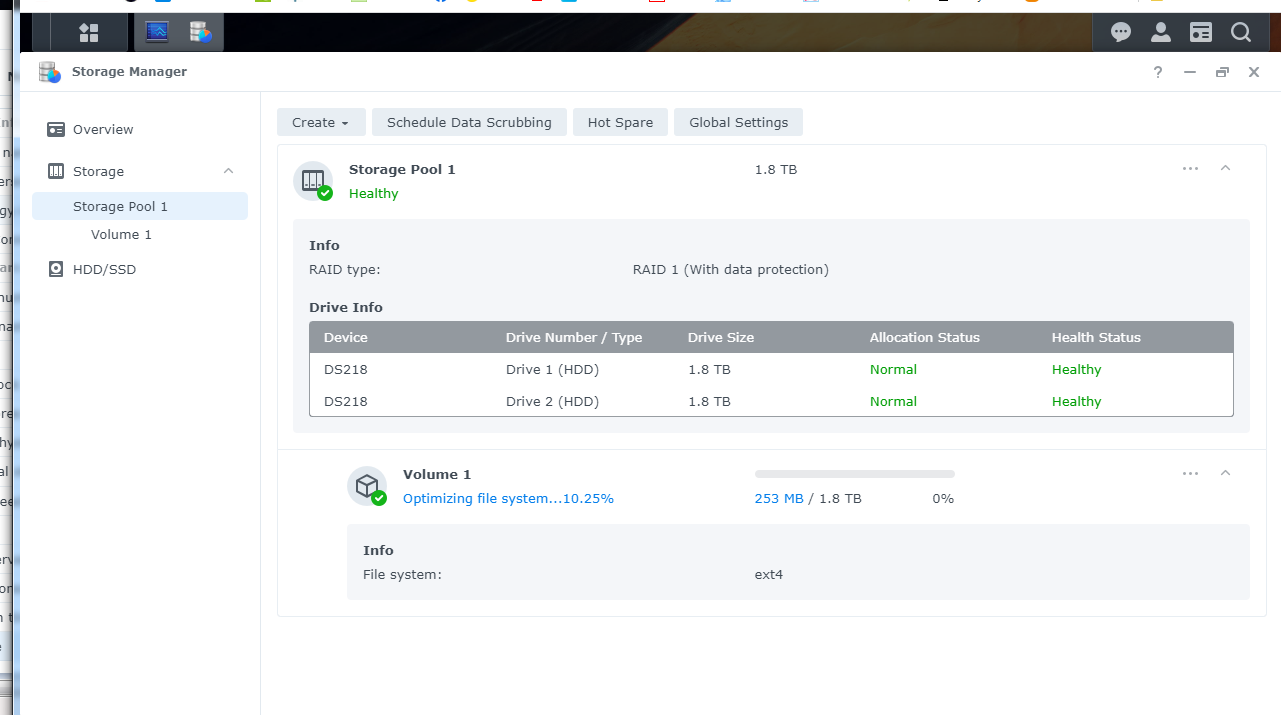

再開起個POOL, 暫時正常..

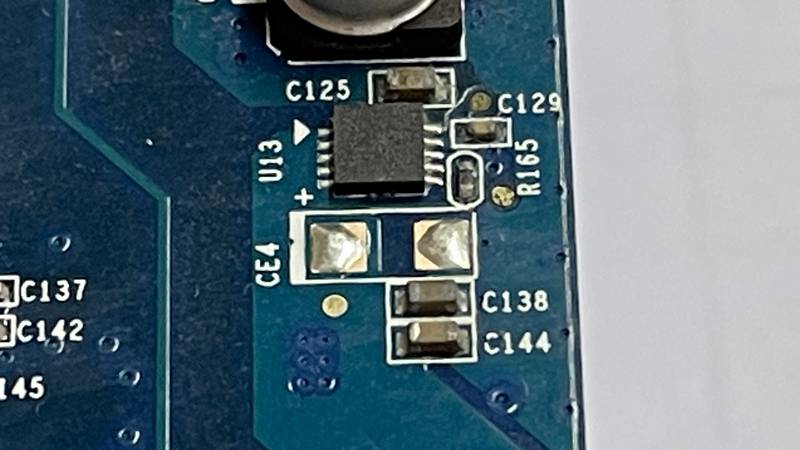

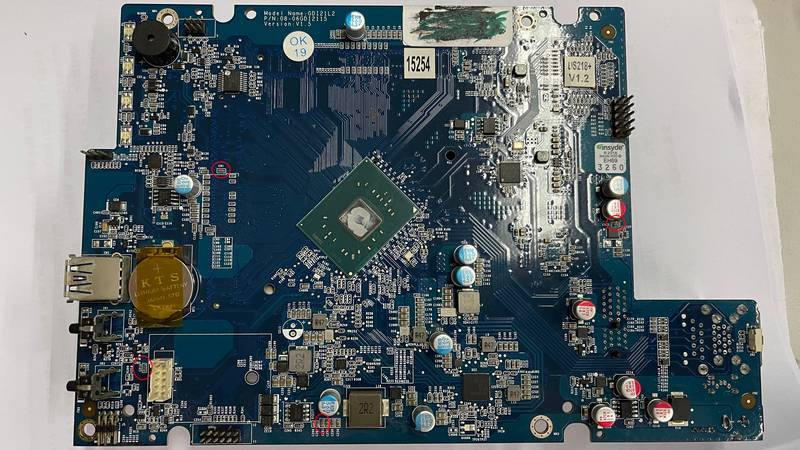

依次維修拆左紅圈果幾粒電容...

圖片附件: Image00001.jpg (2022-8-23 12:01, 101.86 KB) / 下載次數 120
https://www.hkepc.com/forum/attachment.php?aid=2335865&k=a62c01cec14d20620851baed2a1d893a&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00002.jpg (2022-8-23 12:01, 101.77 KB) / 下載次數 90
https://www.hkepc.com/forum/attachment.php?aid=2335866&k=6c501ecd92de0e28201935f31e09ed57&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00003.jpg (2022-8-23 12:01, 70.19 KB) / 下載次數 96
https://www.hkepc.com/forum/attachment.php?aid=2335867&k=04540566750fd28c54a18c73815809a9&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00004.jpg (2022-8-23 12:01, 93 KB) / 下載次數 90
https://www.hkepc.com/forum/attachment.php?aid=2335868&k=669862de84703f2704ea4ce3e927ce0c&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00005.jpg (2022-8-23 12:01, 46.35 KB) / 下載次數 85
https://www.hkepc.com/forum/attachment.php?aid=2335869&k=367ec6507d7a3c038cfcec1fe6eb59c8&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00006.jpg (2022-8-23 12:01, 45.62 KB) / 下載次數 85
https://www.hkepc.com/forum/attachment.php?aid=2335870&k=62f6b5d9bbfba9aeab66afd28e9b4d56&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00007.jpg (2022-8-23 12:01, 86.3 KB) / 下載次數 122
https://www.hkepc.com/forum/attachment.php?aid=2335871&k=b76081eeb1c97af24fef3355d5c278b3&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00008.jpg (2022-8-23 12:01, 48.55 KB) / 下載次數 93
https://www.hkepc.com/forum/attachment.php?aid=2335872&k=58dd212e9f37d2a6a51f6cb97c27524d&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00009.jpg (2022-8-23 12:01, 48.18 KB) / 下載次數 89
https://www.hkepc.com/forum/attachment.php?aid=2335873&k=d5d2587e4a14d23e7d60e2917a995103&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00010.jpg (2022-8-23 12:01, 83.29 KB) / 下載次數 83
https://www.hkepc.com/forum/attachment.php?aid=2335874&k=4b9ff7bbf797cdfcf1fd476031abba13&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: Image00011.jpg (2022-8-23 12:01, 50.48 KB) / 下載次數 83
https://www.hkepc.com/forum/attachment.php?aid=2335875&k=f02d7f2a5f065255822623db05e3bbdf&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: assistant.png (2022-8-23 12:01, 89.56 KB) / 下載次數 92
https://www.hkepc.com/forum/attachment.php?aid=2335876&k=5922982ebde75a0cff4db550db46ed76&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: system_info.png (2022-8-23 12:01, 79.88 KB) / 下載次數 79
https://www.hkepc.com/forum/attachment.php?aid=2335877&k=d62af60f0f011c71f5284afa5b796218&t=1781159988&sid=aIvK2lpc1Gu



圖片附件: storage_manager.png (2022-8-23 12:01, 85.53 KB) / 下載次數 111
https://www.hkepc.com/forum/attachment.php?aid=2335878&k=68805486c6c6f53193727b65f2b7eaea&t=1781159988&sid=aIvK2lpc1Gu

---

作者: super_hkg    時間: 2022-8-23 15:59

謝謝分享，十分詳盡

估唔到一壞就壞幾粒

---

作者: cyberyeah    時間: 2022-8-24 00:25


咁樣整一整收幾錢左右?

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: m92fshing    時間: 2022-8-24 15:05

即係壞電容引致短路？

via HKEPC Reader for Android

---

作者: peacehoperisc    時間: 2026-5-15 18:56



通常一瓜有幾樣, 好小一樣
