作者: hon829 時間: 2022-11-27 00:33 標題: 科凱克K9C鋰電點焊機 --- 兩項改進
本帖最後由 hon829 於 2022-11-27 01:20 編輯
買後真係好.好間唔中至用一次,長期閑置多! 故都擔心內裡的鋰電會過放
另焊棒的5.5mm香蕉插要勁大力拔插的, 但插頭只靠單邊PCB焊著, 故亦擔心容易脫落

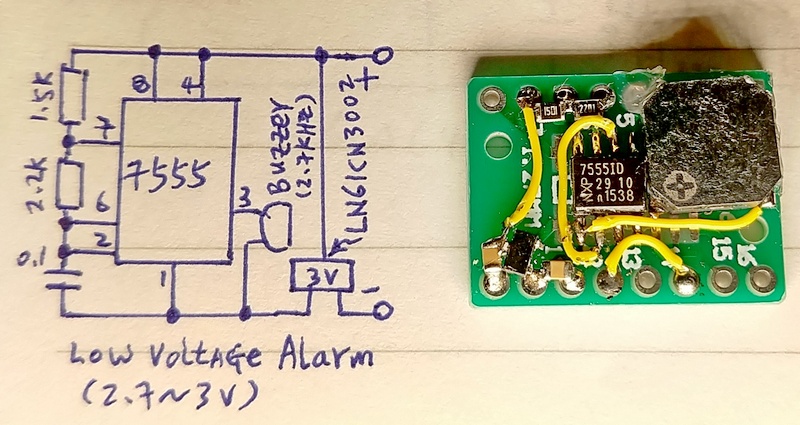

自行草擬用(LN61CN3002MR)3V低壓檢測及(7555)振盪做警報電路:

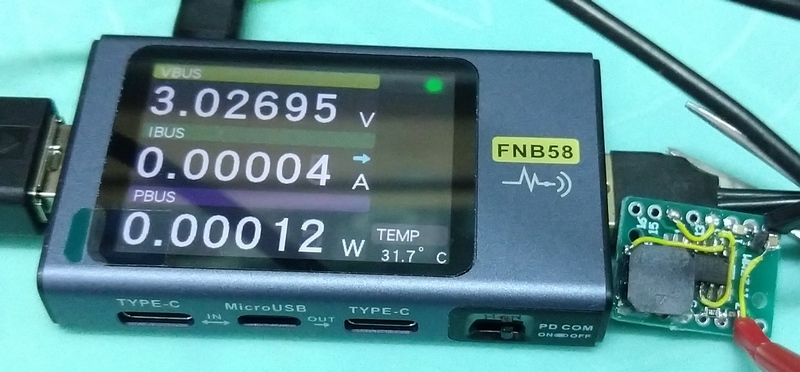

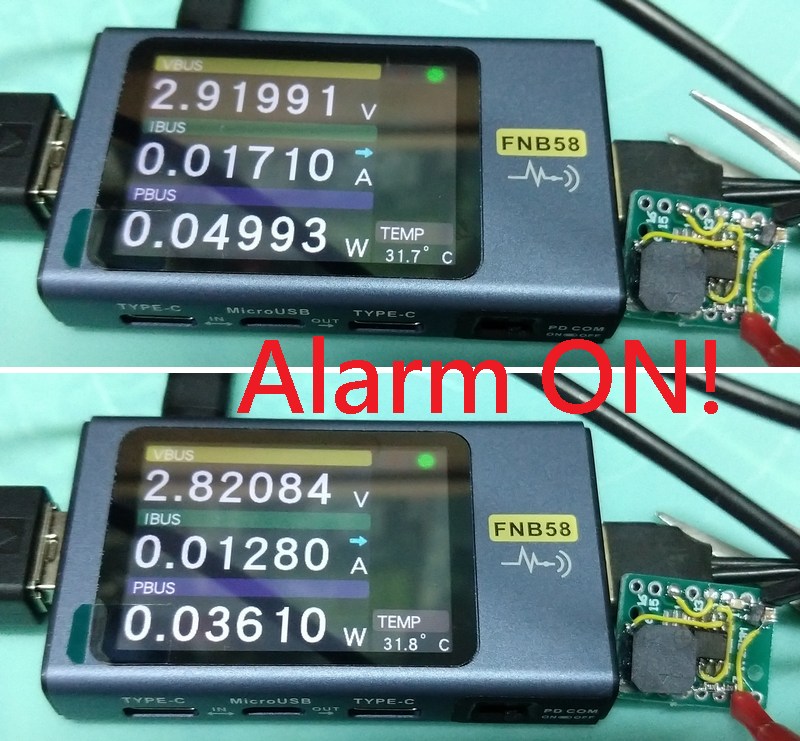

獨立測試警報板的功耗:
高於3V時, 估計耗電只是μA級(因電流錶尾位不斷跳動是低於其量程)
低於3V時即響:

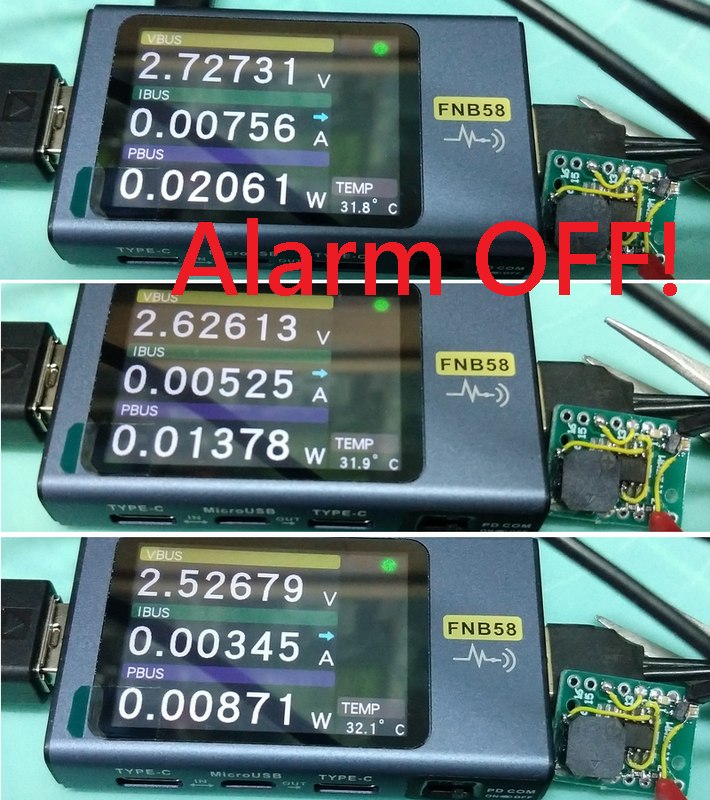

低於2.7V時沒響聲! 應該是低過了ICM7555的工作電壓了!

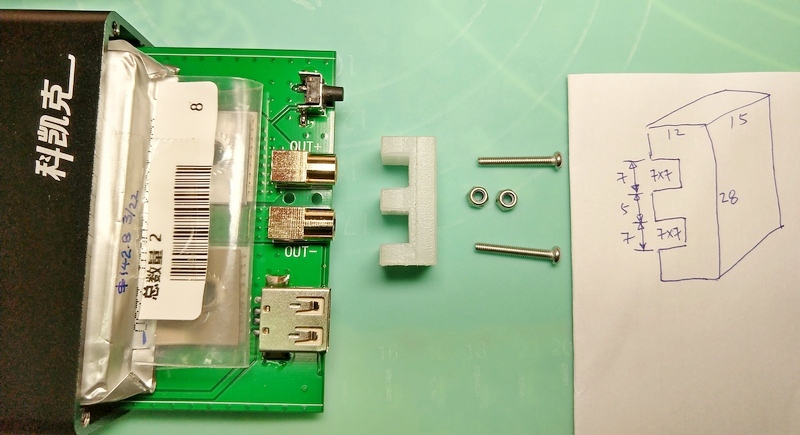

製作固定插頭的膠件:

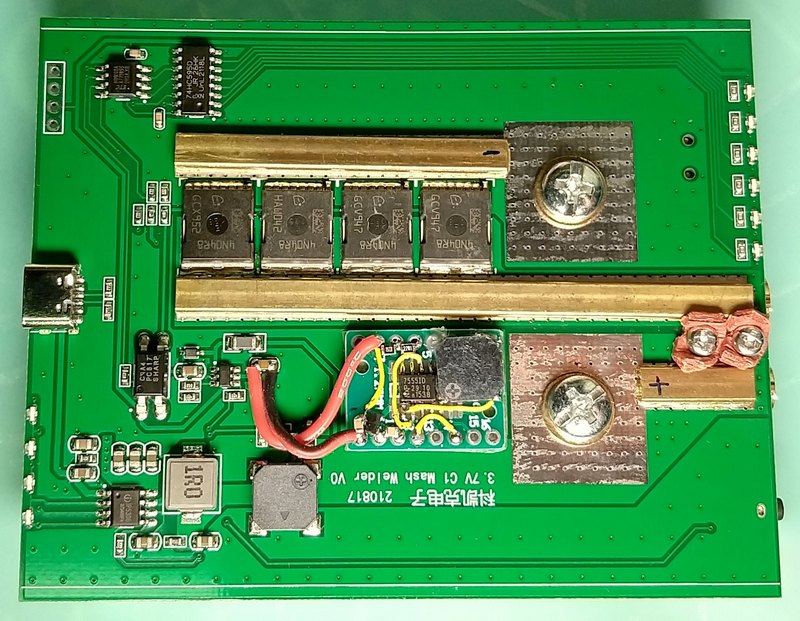

全部組裝合成:
完成後試了吓點焊, 一切正常
希望可耐用點吧
圖片附件: 科凱克K9C點焊機 a.jpg (2022-11-27 00:32, 147.18 KB) / 下載次數 183https://www.hkepc.com/forum/attachment.php?aid=2349853&k=65d657d0ae8bd61b93122f23223d5bd0&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 b.jpg (2022-11-27 00:32, 140.59 KB) / 下載次數 189https://www.hkepc.com/forum/attachment.php?aid=2349854&k=8ae6cbe42b858beea94843b0e5774eb8&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 c.jpg (2022-11-27 00:32, 146.42 KB) / 下載次數 205https://www.hkepc.com/forum/attachment.php?aid=2349855&k=71420d5abd1e01b2a697c3ed588fb0d2&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 d.jpg (2022-11-27 00:32, 145.1 KB) / 下載次數 205https://www.hkepc.com/forum/attachment.php?aid=2349856&k=3272a1d456a951e699cc240d8858e1d1&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 e.jpg (2022-11-27 00:32, 139.7 KB) / 下載次數 194https://www.hkepc.com/forum/attachment.php?aid=2349857&k=41b9c49b05b2da88bc5bf0c0d358ccd9&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 f.jpg (2022-11-27 00:32, 146.92 KB) / 下載次數 188https://www.hkepc.com/forum/attachment.php?aid=2349858&k=d76796b4d53d00d27424937aeb00929c&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 g.jpg (2022-11-27 00:32, 142.23 KB) / 下載次數 185https://www.hkepc.com/forum/attachment.php?aid=2349859&k=75fa7b470d8a7e8ffa9425efce57c5f5&t=1782549501&sid=6dIIfkraTKb
作者: dcc2000 時間: 2022-11-27 15:38
$142.8 3/22
係價錢及日期？
作者: hon829 時間: 2022-11-27 17:47
$142.8 3/22
係價錢及日期？
dcc2000 發表於 2022-11-27 15:38
係! 但這個才正確 ￥142.8 3/22
基本這間嘢價格長期都幾穩定
作者: m92fshing 時間: 2022-11-27 19:25
等你報告個alarm幾耐先響
via HKEPC Reader for Android
作者: hon829 時間: 2022-11-27 19:44
等你報告個alarm幾耐先響
via HKEPC Reader for Android
m92fshing 發表於 2022-11-27 19:25
咪試咗2.7~3V響警報囉
作者: m92fshing 時間: 2022-11-27 20:07
咪試咗2.7~3V響警報囉
hon829 發表於 2022-11-27 19:44
係等你測試舊電幾耐先自放到響，例如4.2V到3V要幾耐
via HKEPC Reader for Android
作者: hon829 時間: 2022-11-27 20:37
本帖最後由 hon829 於 2022-11-27 20:40 編輯
係等你測試舊電幾耐先自放到響，例如4.2V到3V要幾耐
via HKEPC Reader for Android ...
m92fshing 發表於 2022-11-27 20:07
其實做低壓alarm就如保險絲一樣做最後一度防呆防線
未必想佢燒至知佢的存在/保障吧基本點焊機是軟開關, 即內控制部份是長用電的, 雖耗電少但長期總會乾塘!
作者: m92fshing 時間: 2022-11-27 20:46
其實做低壓alarm就如保險絲一樣做最後一度防呆防線 未必想佢燒至知佢的存在/保障吧
基本 ...
hon829 發表於 2022-11-27 20:37
其實你可以將alarm level set高啲，例如3.3-3.6V就提你充電，咁樣粒電反而健康一點，唔好長期容量低過30%
via HKEPC Reader for Android
作者: hon829 時間: 2022-11-28 18:19

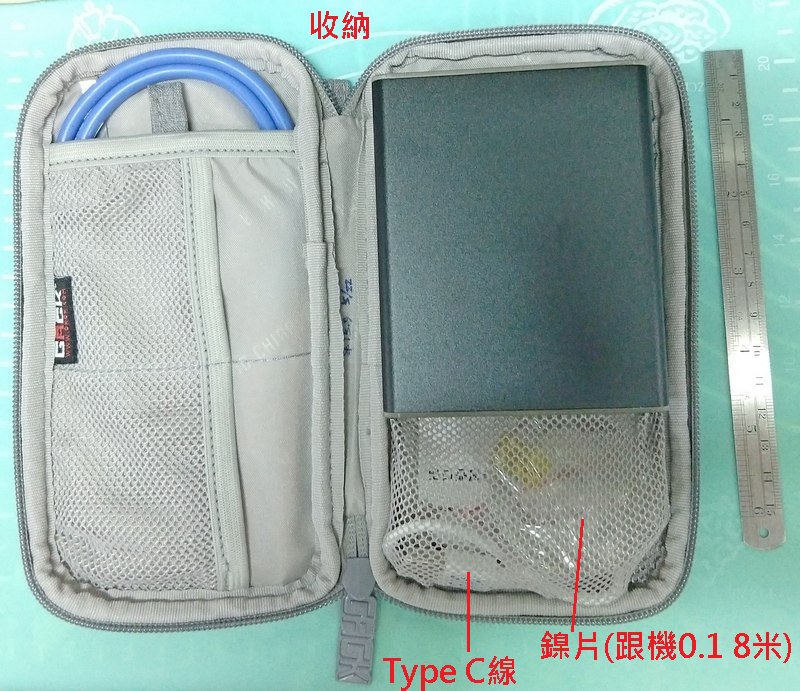

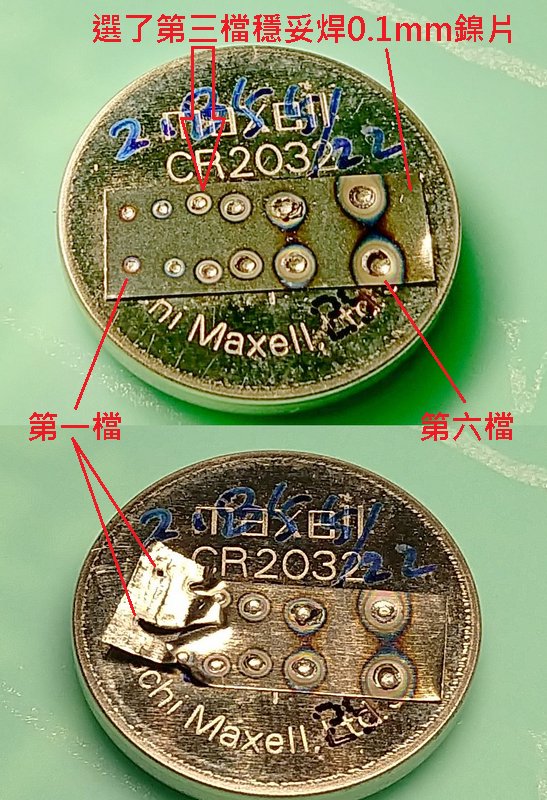

買了一段時間, 用了幾次製作, 除作點焊用亦是隻普通的5V2A輸出的尿袋,感覺唔錯
圖片附件: 科凱克K9C點焊機 h.jpg (2022-11-28 18:18, 144.04 KB) / 下載次數 174https://www.hkepc.com/forum/attachment.php?aid=2350110&k=05a81d0249b902d19bd3f34fc25c9e82&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 i.jpg (2022-11-28 18:18, 147.24 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2350111&k=a11255d232085b271e18ab7005e9fabc&t=1782549501&sid=6dIIfkraTKb
圖片附件: 科凱克K9C點焊機 j.jpg (2022-11-28 18:18, 147.3 KB) / 下載次數 204https://www.hkepc.com/forum/attachment.php?aid=2350112&k=7b28dacd55ce243396a5d30ac30f25f1&t=1782549501&sid=6dIIfkraTKb
作者: hon829 時間: 2022-11-28 18:28
其實你可以將alarm level set高啲，例如3.3-3.6V就提你充電，咁樣粒電反而健康一點，唔好長期容量低過30% ...
m92fshing 發表於 2022-11-27 20:46
都會! 記得的都會充吓, 唔會等佢餓
作者: hon829 時間: 2023-7-3 18:17
等你報告個alarm幾耐先響
via HKEPC Reader for Android
m92fshing 發表於 2022-11-27 19:25

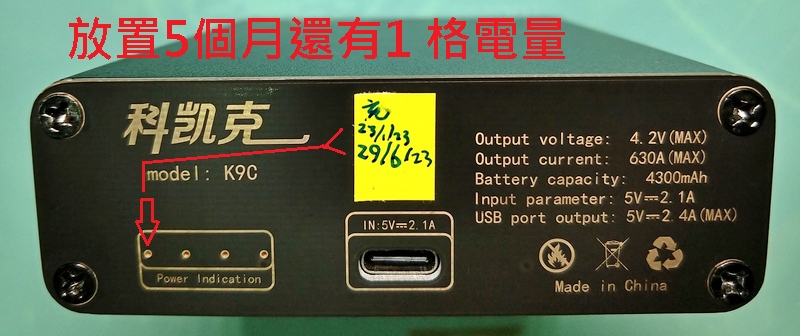

放了5個月還沒響, 開機還有1/4格電, 順手充充
圖片附件: 科凱克K9C點焊機 k.jpg (2023-7-3 18:15, 131.88 KB) / 下載次數 117https://www.hkepc.com/forum/attachment.php?aid=2379538&k=d5d640817eb38a46fa34662be2bd4069&t=1782549501&sid=6dIIfkraTKb
作者: m92fshing 時間: 2023-7-5 11:01
放了5個月還沒響, 開機還有1/4格電, 順手充充
hon829 發表於 2023-7-3 18:17
如果少用，直接拆電減少煩惱，費事驚唔用漏晒電
via HKEPC Reader for Android
作者: Miipp 時間: 2023-7-5 11:09
如果少用，直接拆電減少煩惱，費事驚唔用漏晒電
via HKEPC Reader for Android
m92fshing 發表於 2023-7-5 11:01
如果唔係土地問題 (e.g. 將部野放公司
), 買無電機先免煩腦p.s. 我早年跟呢樹 ching 們入手微波驢牛款, 屋企/公 c 用都無跳
作者: m92fshing 時間: 2023-7-5 11:31
如果唔係土地問題 (e.g. 將部野放公司), 買無電機先免煩腦
p.s. 我早年跟呢樹 ching 們入手 ...
Miipp 發表於 2023-7-5 11:09
用牛好大部，會變成屋企既租霸
via HKEPC Reader for Android
作者: hon829 時間: 2023-7-5 11:37
本帖最後由 hon829 於 2023-7-5 11:50 編輯
如果唔係土地問題 (e.g. 將部野放公司), 買無電機先免煩腦
p.s. 我早年跟呢樹 ching 們入手 ...
Miipp 發表於 2023-7-5 11:09
微波爐牛係家電點會跳
問題係這類通常控制初級線圈, 未必有自動觸法焊接作者: Miipp 時間: 2023-7-5 11:49
用牛好大部，會變成屋企既租霸
via HKEPC Reader for Android
m92fshing 發表於 2023-7-5 11:31

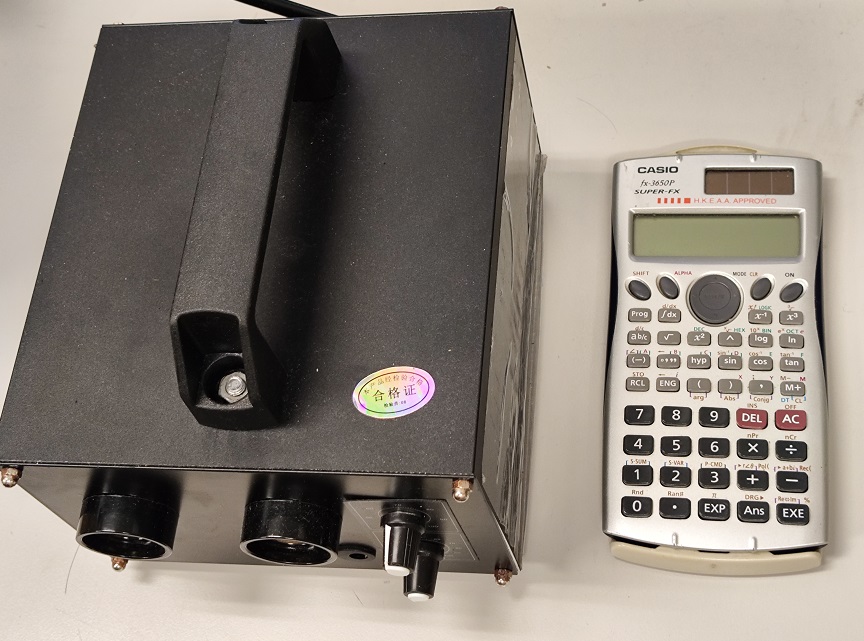

我諗應該無你想像中咁大部?
圖片附件: solder.jpg (2023-7-5 11:49, 178.63 KB) / 下載次數 125https://www.hkepc.com/forum/attachment.php?aid=2379708&k=65e0207c878848a05aef7b9b9aab653d&t=1782549501&sid=6dIIfkraTKb
作者: Miipp 時間: 2023-7-5 11:51
微波爐牛係家電點會跳 問題係通常控制初步線圈, 未必有自動觸法焊接 ...
hon829 發表於 2023-7-5 11:37
踩腳制. 又唔係生產線日日高強度作業, 踩幾下無乜野
作者: dcc2000 時間: 2023-7-5 14:50

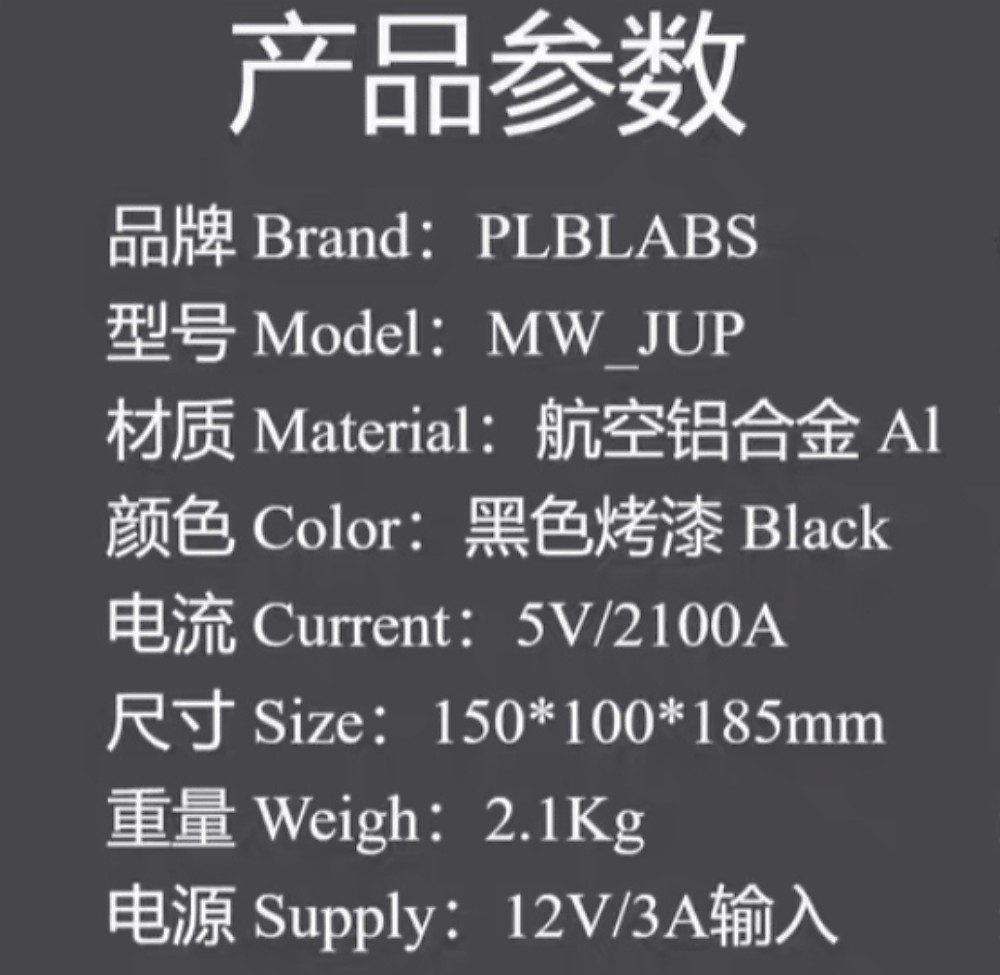

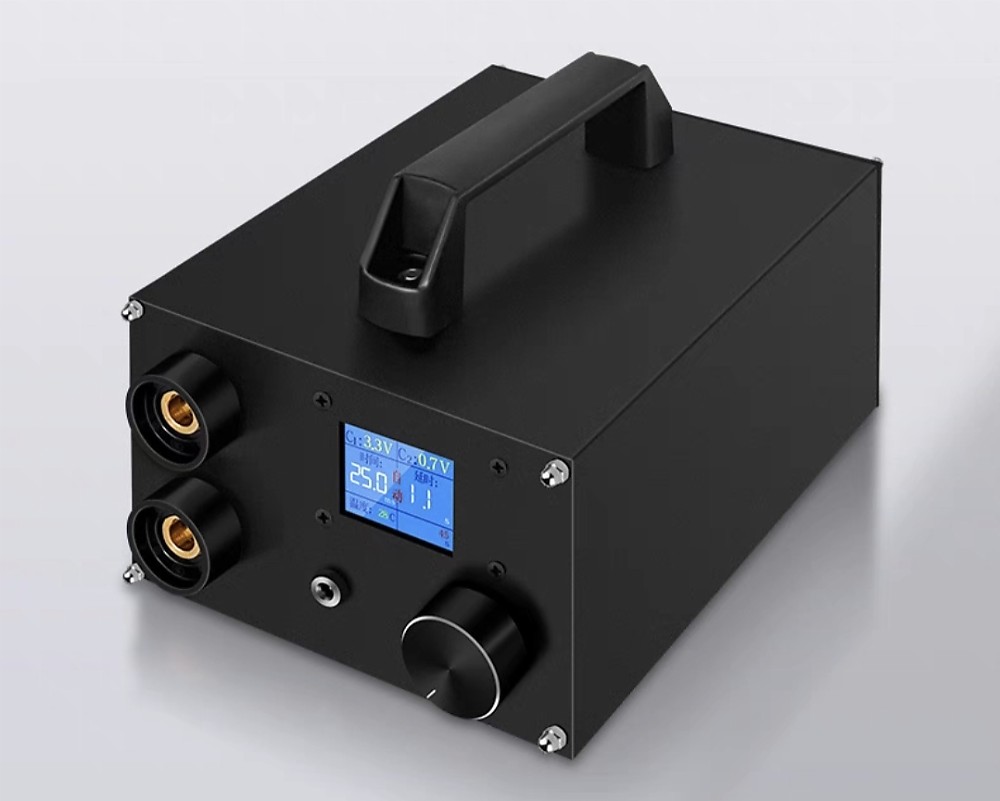

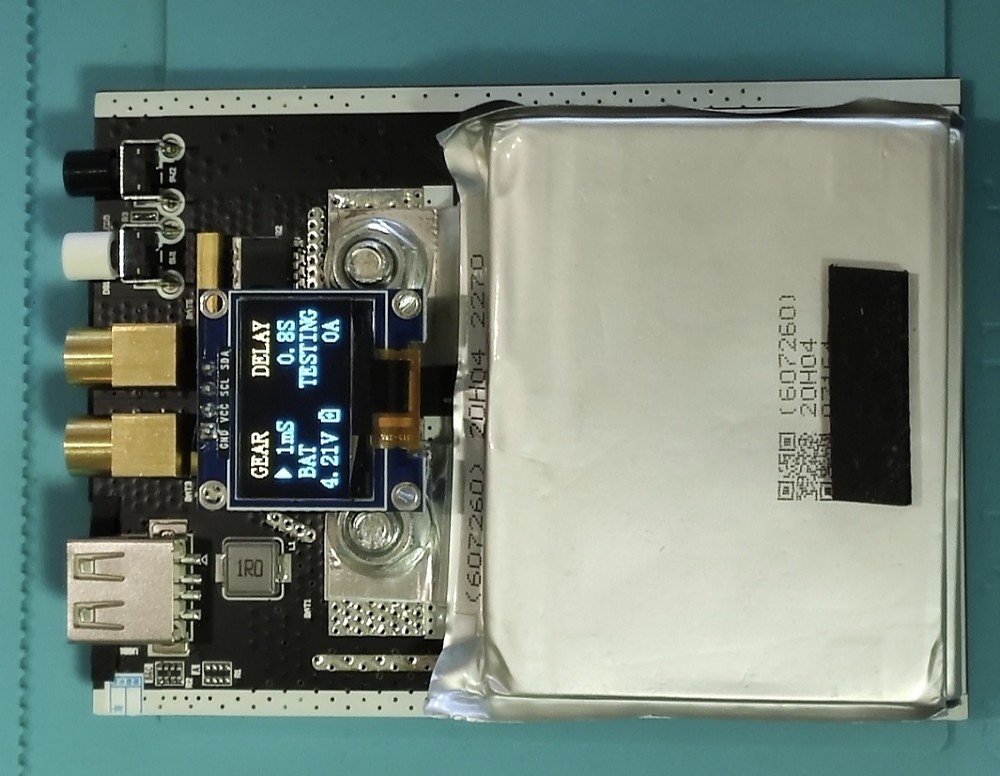

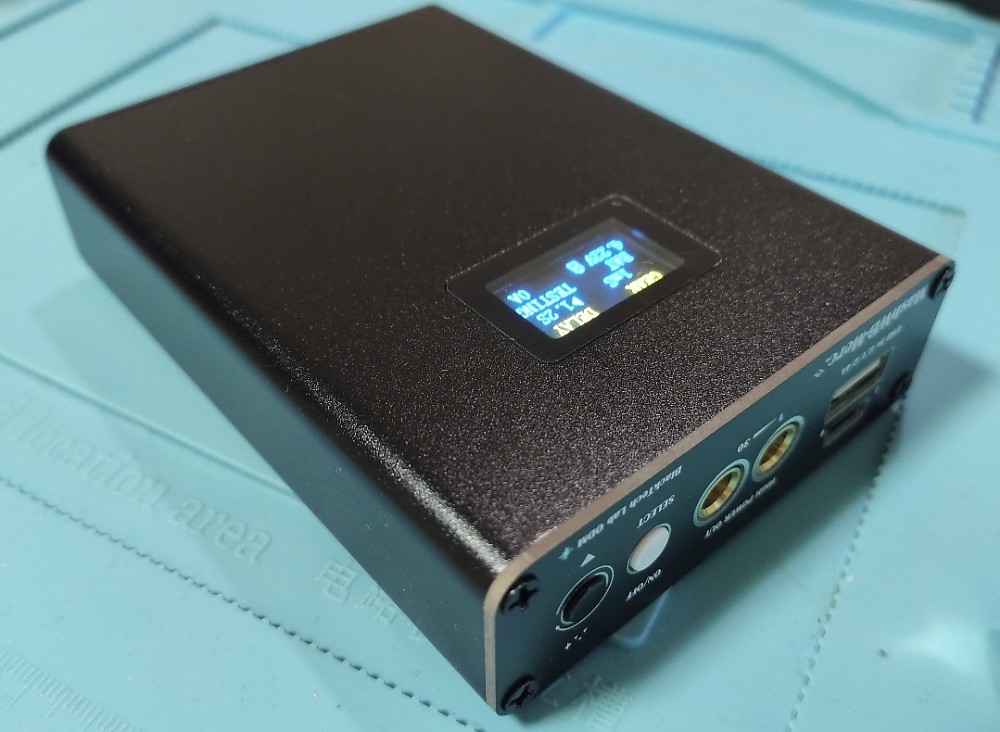

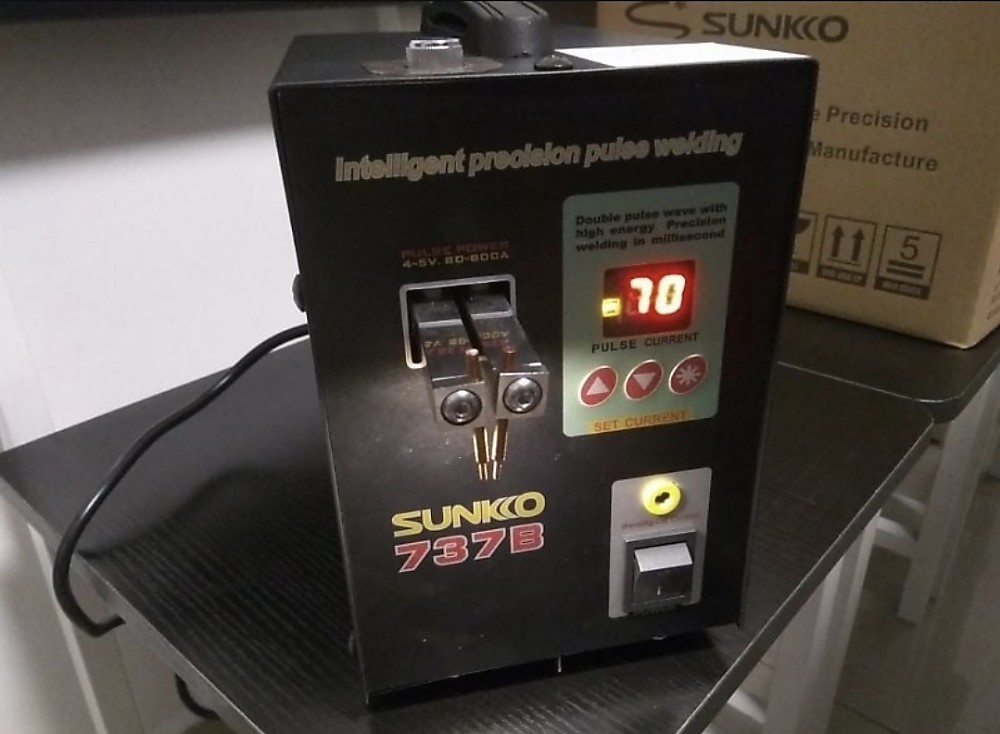

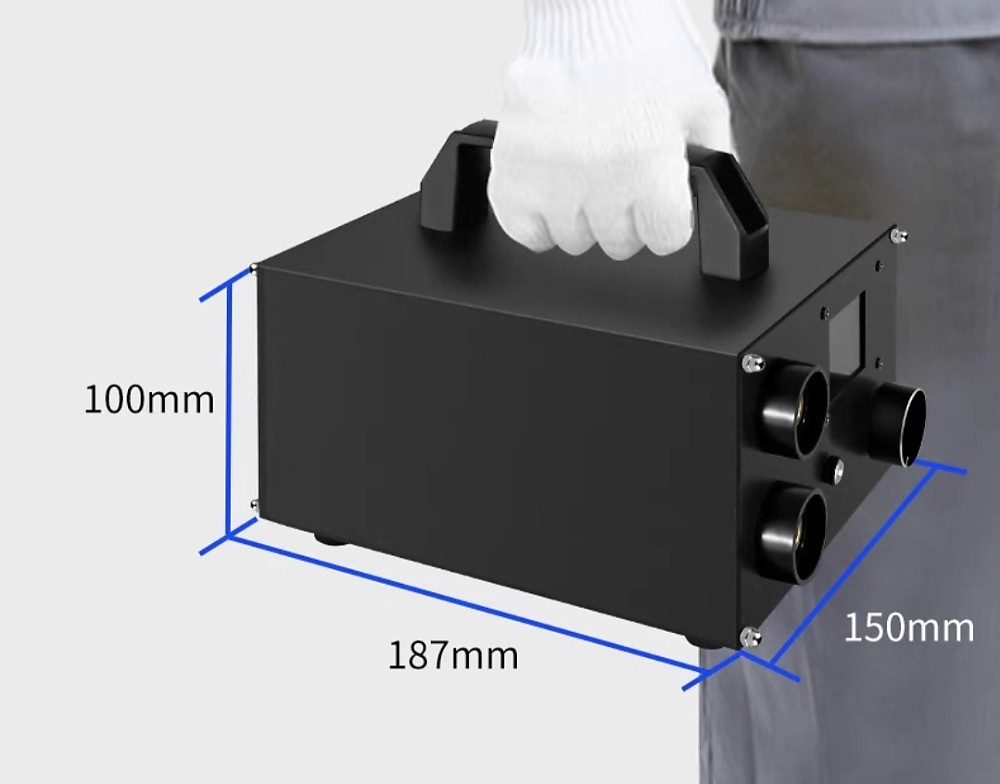

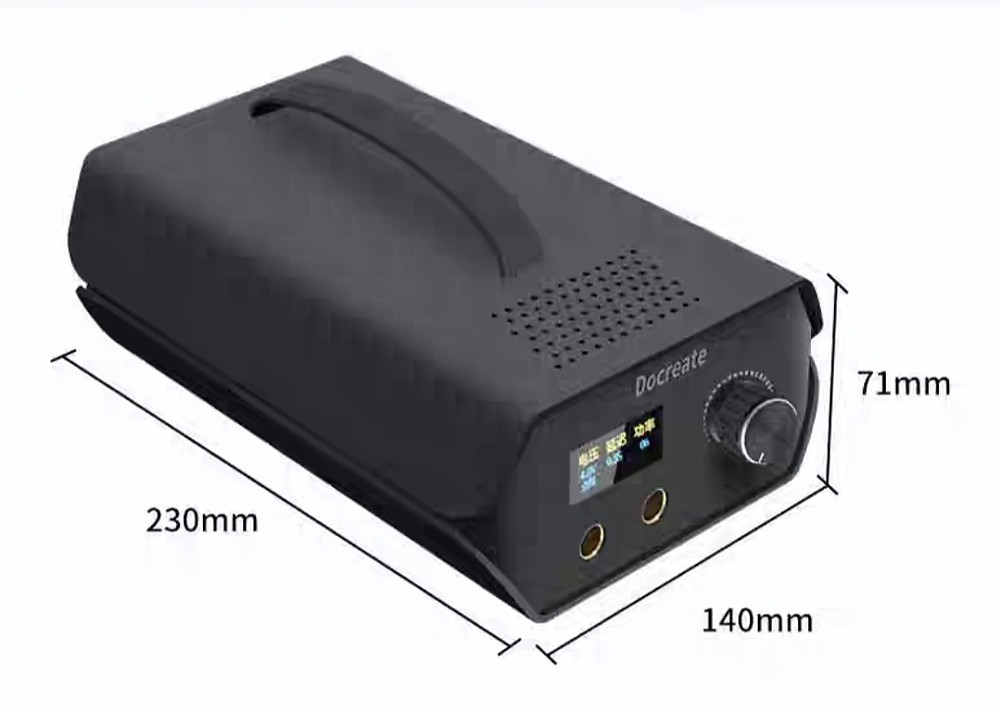

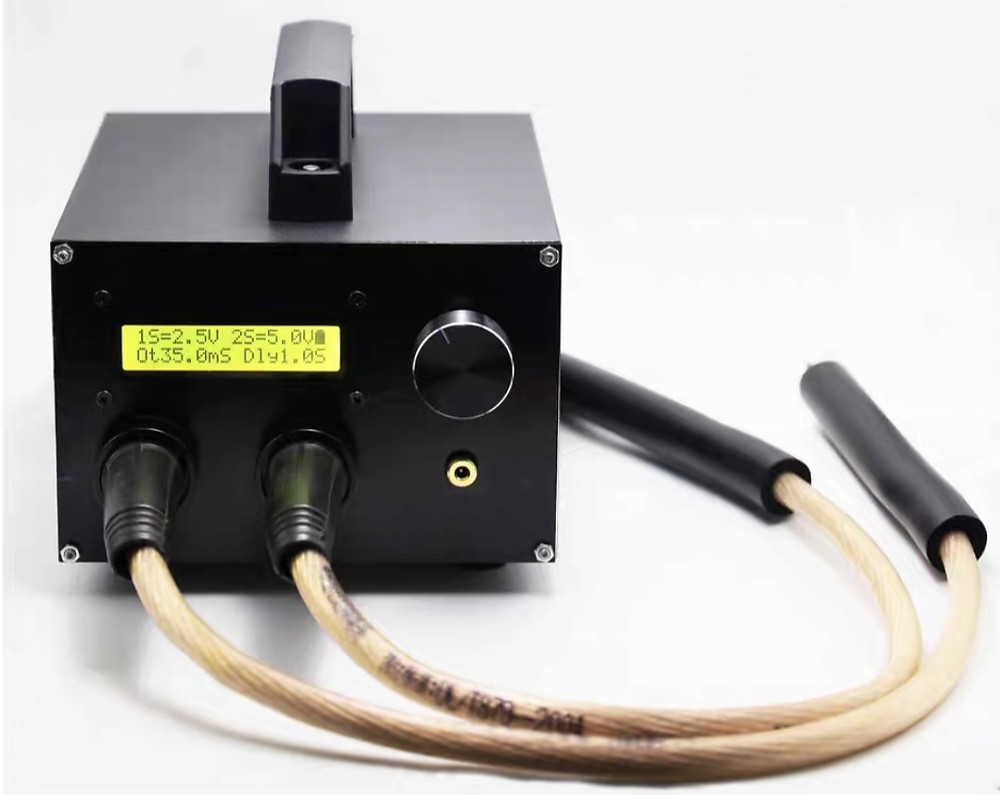

論輕便, 就肯定係高倍率鋰電池款, 而火牛或法拉電容款, 體積就好難避免較大。
火牛款嘅體積, 其實可以做得細隻過2 x 3000F法拉電容款, 重量就肯定係電容款輕好多, 不過商家一般都係採用大路公模機壳省成本, 所以兩款實際體積都係差唔多, 甚至係一樣。
以前儲能式點焊機較貴, 火牛款價格就較為吸引, 依家市面上好多二手法拉電容, 直接導至儲能式更低價。
至於火牛款會否導至跳MCB問題, 主要都係睇供電電路, 我呢隻玩具, 插喺行ring嘅牆蘇, 32A MCB唔會跳, 但插喺行radial嘅牆蘇, 20A MCB就跳過好幾次。
圖片附件: IMG_20230705_142231_resized.jpg (2023-7-5 14:42, 125.89 KB) / 下載次數 142https://www.hkepc.com/forum/attachment.php?aid=2379733&k=2ca73f0a1f1bf3591ea32e2360620e94&t=1782549501&sid=6dIIfkraTKb
圖片附件: 652023142049.jpg (2023-7-5 14:42, 138.17 KB) / 下載次數 132https://www.hkepc.com/forum/attachment.php?aid=2379734&k=324912ef3cc1caee21876e1d861683ea&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_141032_resized.jpg (2023-7-5 14:42, 58.37 KB) / 下載次數 129https://www.hkepc.com/forum/attachment.php?aid=2379735&k=0cfb5f4049b90b45e07caea5bb782af9&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_140833_resized.jpg (2023-7-5 14:42, 60.9 KB) / 下載次數 132https://www.hkepc.com/forum/attachment.php?aid=2379736&k=9f8c1393e89d5cf65b71c1a479583f3a&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_140723_resized.jpg (2023-7-5 14:42, 59.21 KB) / 下載次數 145https://www.hkepc.com/forum/attachment.php?aid=2379737&k=ac28cdcb7132481be95c08809c498b5a&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_140850_resized.jpg (2023-7-5 14:42, 72.83 KB) / 下載次數 134https://www.hkepc.com/forum/attachment.php?aid=2379738&k=4a5481e29896b8fdb3f3f90a7ecaf245&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_141000_resized.jpg (2023-7-5 14:42, 113.03 KB) / 下載次數 127https://www.hkepc.com/forum/attachment.php?aid=2379739&k=6e96340eb9e885cd396dd62f6f32def0&t=1782549501&sid=6dIIfkraTKb
圖片附件: IMG_20230705_143242_resized.jpg (2023-7-5 14:42, 99.23 KB) / 下載次數 139https://www.hkepc.com/forum/attachment.php?aid=2379740&k=12591f3a9818b2aaa8dc268388c61dd2&t=1782549501&sid=6dIIfkraTKb
作者: m92fshing 時間: 2023-7-5 17:18
我諗應該無你想像中咁大部?
Miipp 發表於 2023-7-5 11:49
類似熱風槍部機咁大，少用既話都算阻地方
via HKEPC Reader for Android
作者: Miipp 時間: 2023-7-5 18:39
類似熱風槍部機咁大，少用既話都算阻地方
via HKEPC Reader for Android
m92fshing 發表於 2023-7-5 17:18
細個傳統熱風槍少少，不過點都佔地方
極少用或無地方的話，買塊控制板就最好，萬年一用時借/拆粒電 (高 C 航拍/汽車起動等等）
我本身有粒鋰鐵電，開頭想買塊板算，後尾發覺公司插座係行 ring 應該夠力，最尾買微波驢牛，簡單又長命，即插即用 maintenance free
