標題: Komax 1200T-K 小型電磨機 --- diy DC motor current limiter [打印本頁]

作者: hon829    時間: 2023-3-23 11:40     標題: Komax 1200T-K 小型電磨機 --- diy DC motor current limiter

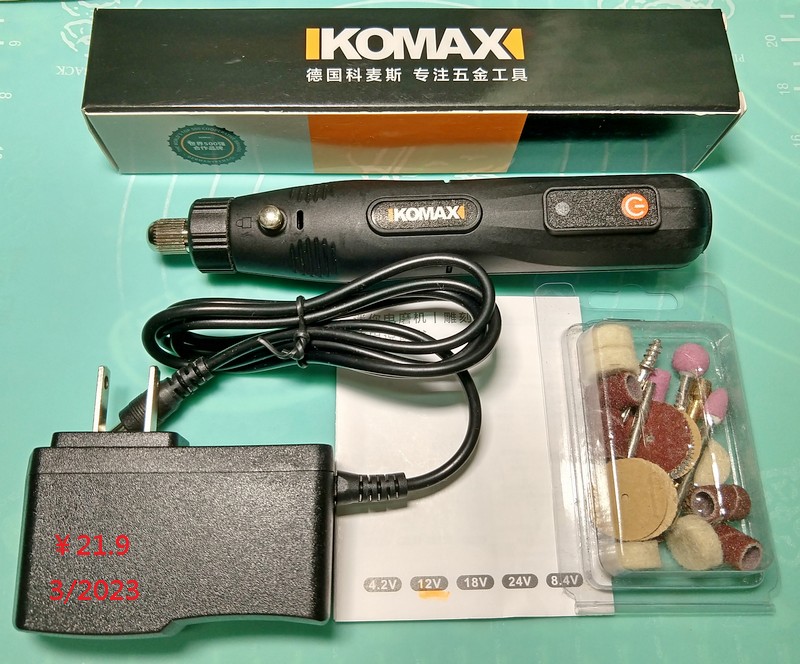

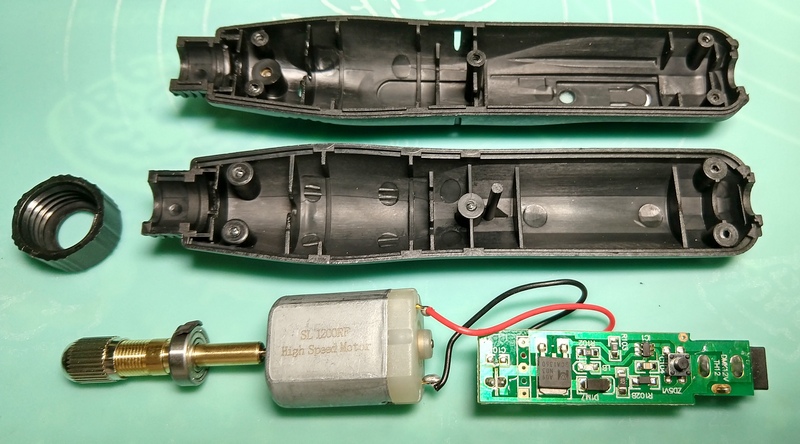

拆解看過早前買的小型手持電磨機, 發覺整體都幾簡單! 但賣廿鬆啲人仔都算係咁吧
Komax 1200T-K小型電磨機 a.jpg

DC摩打最怕係堵塞時電流大增, 不但發熱亦有機會扯死隻牛, 故考慮下決定加四寶(零件)解決
Komax 1200T-K小型電磨機 b.jpg

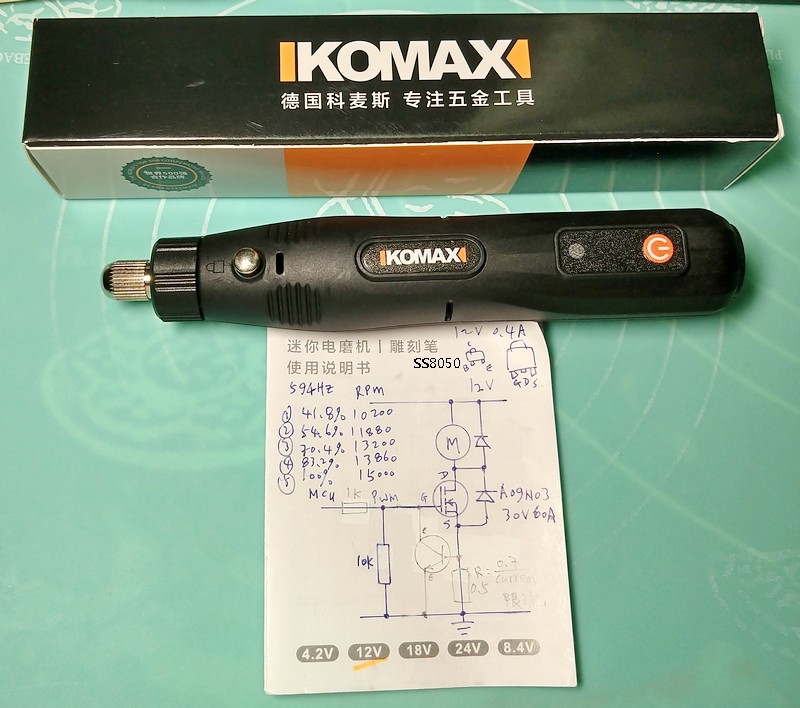

只在原有基礎上作少許改良:
Komax 1200T-K小型電磨機 c.jpg

Komax 1200T-K小型電磨機 d.jpg

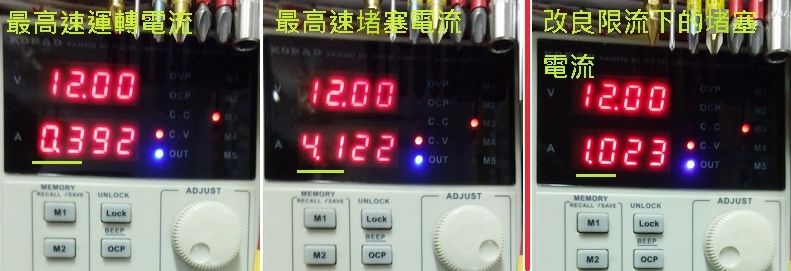

完成驗證:
Komax 1200T-K小型電磨機 e.jpg

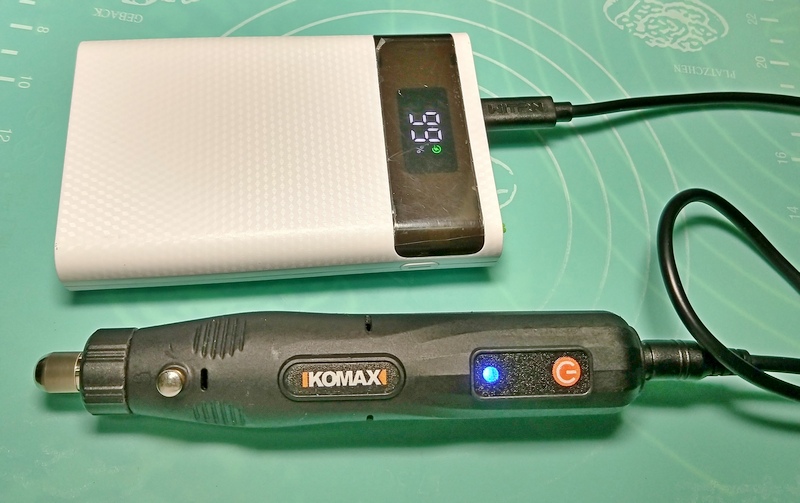

可以放心插尿袋用:
Komax 1200T-K小型電磨機 f.jpg

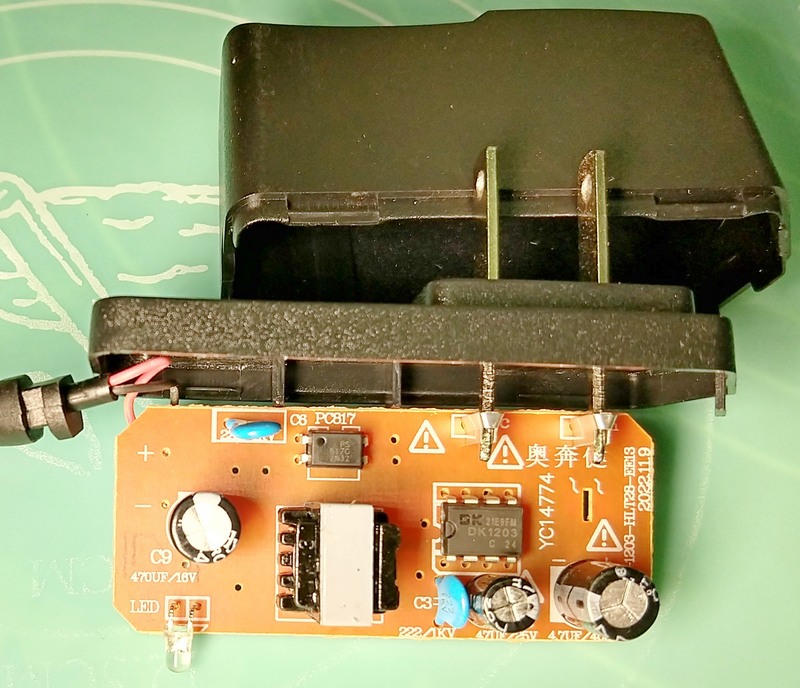

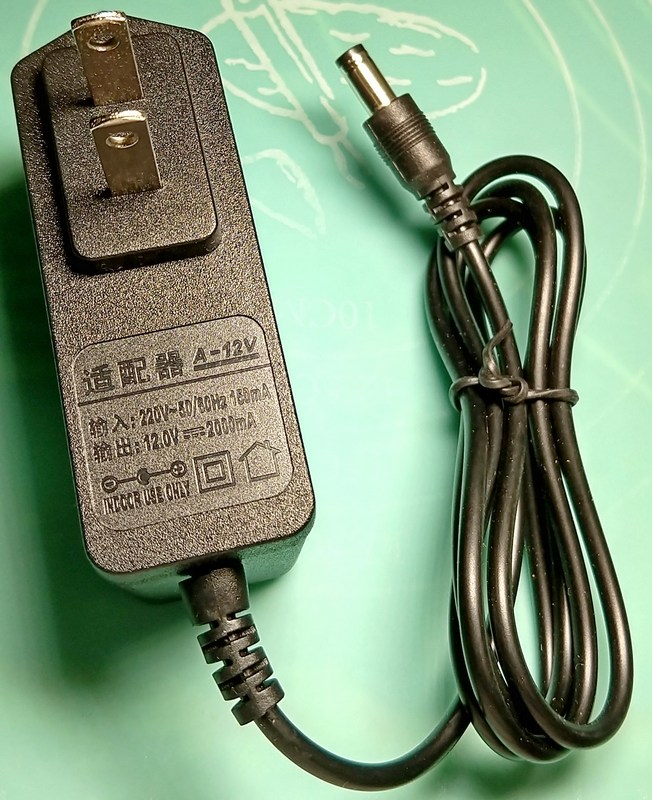

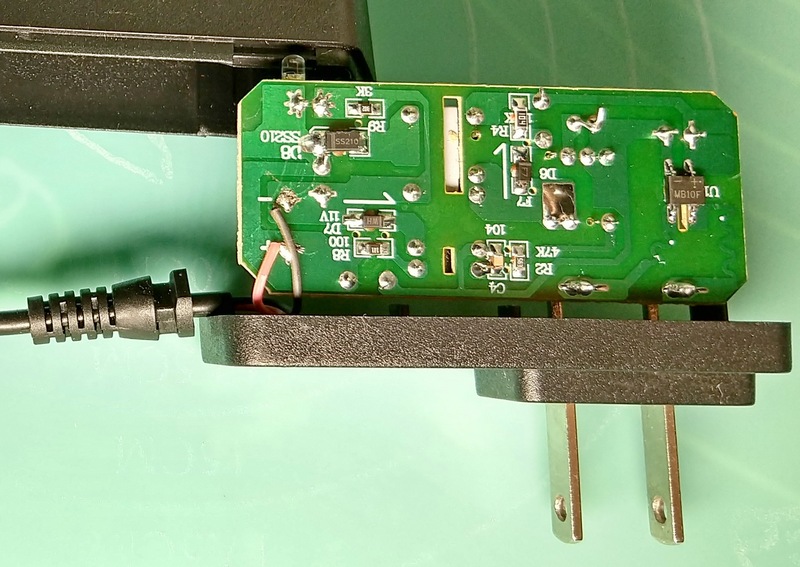

同時拆解跟來的牛, 用DK1203芯片原推薦12W的, 但牛殼標12V 2000mA, 即虛標了近一倍
Komax 1200T-K小型電磨機 g.jpg

Komax 1200T-K小型電磨機 h.jpg

Komax 1200T-K小型電磨機 i.jpg




雖然串了0.5Ω採樣電阻有點大! 但想簡單改造都沒法子, 用落對表現都感覺唔倒太大影響

講力水, 這類摩打仔直驅輸出真係冇乜, 做金屬加工便不用諗! 唯處理膠/木/果殼雕刻作業則可升任的

圖片附件: Komax 1200T-K小型電磨機 a.jpg (2023-3-23 11:36, 146.3 KB) / 下載次數 176
https://www.hkepc.com/forum/attachment.php?aid=2365027&k=eb5b1593b42631e1cbe83e5e91cfbc21&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 b.jpg (2023-3-23 11:36, 146.42 KB) / 下載次數 185
https://www.hkepc.com/forum/attachment.php?aid=2365028&k=3fc8c5e9052f86cab9cdbf2c7e9565a8&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 c.jpg (2023-3-23 11:36, 115.83 KB) / 下載次數 187
https://www.hkepc.com/forum/attachment.php?aid=2365029&k=ea2e84ea5bd6d33eab919f1a1bb2dc28&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 e.jpg (2023-3-23 11:36, 145.34 KB) / 下載次數 186
https://www.hkepc.com/forum/attachment.php?aid=2365031&k=dd8eae488bf45e0c1d134d10c6f3299b&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 f.jpg (2023-3-23 11:37, 130.92 KB) / 下載次數 198
https://www.hkepc.com/forum/attachment.php?aid=2365032&k=0bf3ad0b7f96d0e15c47981a201fb98b&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 g.jpg (2023-3-23 11:37, 147.88 KB) / 下載次數 191
https://www.hkepc.com/forum/attachment.php?aid=2365033&k=1516aefd1ca8dbc5b115ec28f1dfc81e&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 h.jpg (2023-3-23 11:37, 142.09 KB) / 下載次數 177
https://www.hkepc.com/forum/attachment.php?aid=2365034&k=895f43ee5b83f833e8a97e3f15783c3c&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 i.jpg (2023-3-23 11:37, 145.24 KB) / 下載次數 208
https://www.hkepc.com/forum/attachment.php?aid=2365035&k=e538a1618f1668cc5900878ac6ae6d95&t=1794955278&sid=6EFwovksU0a



圖片附件: Komax 1200T-K小型電磨機 d.jpg (2023-3-23 11:37, 145.84 KB) / 下載次數 192
https://www.hkepc.com/forum/attachment.php?aid=2365037&k=b4fc911a9bac7b6aecd13d0043d478cc&t=1794955278&sid=6EFwovksU0a


作者: C_Law    時間: 2023-3-25 18:32

多謝分享!

計畫緊幫個朋友整個玩模型火車的 Controller,都諗住加返個 Overload 保護裝置。
作者: 天宮葉月    時間: 2023-3-28 19:50

想問如果唔加limiter, 用過好力水嘅牛,係阻塞嗰時會唔會電流過大搞死部磨機?

via HKEPC Reader for Android
作者: kwliu    時間: 2023-3-28 20:17

想問如果唔加limiter, 用過好力水嘅牛,係阻塞嗰時會唔會電流過大搞死部磨機?

via HKEPC Reader for Andr ...
天宮葉月 發表於 2023-3-28 19:50


死襟唔放當然會,正常玩到stall識放手/熄機就無事。
作者: hon829    時間: 2023-3-28 20:26

想問如果唔加limiter, 用過好力水嘅牛,係阻塞嗰時會唔會電流過大搞死部磨機?

via HKEPC Reader for Andr ...
天宮葉月 發表於 2023-3-28 19:50



一定唔會短時間內死
但堵塞至大電流除浪費功耗外, 摩打會加大發熱量, 換向器電刷等會加速老化
作者: Q-Q    時間: 2023-4-6 23:35

提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829    時間: 2023-4-7 00:16

岩岩到手同款定速版,同心度比想像中好,直頭有少少驚喜
用手渣死係會渣得停,不過上個鋸片或者砂紙圈,又唔會 ...
Q-Q 發表於 2023-4-6 23:35



因為近夾頭位有隻bearing
論價錢咁多樣嘢真係冇嘢好講
作者: Q-Q    時間: 2023-4-7 00:54

提示: 作者被禁止或刪除 內容自動屏蔽
