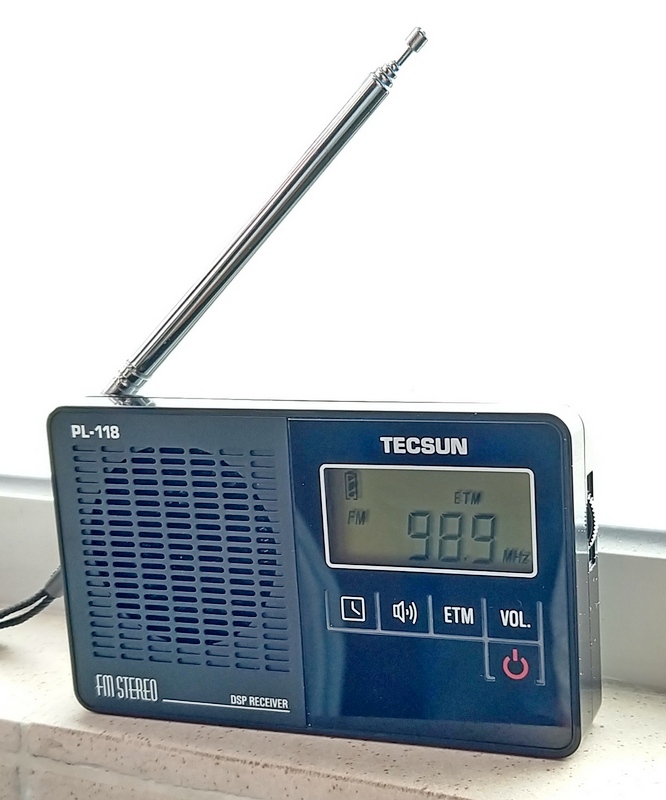

買了一段時間的便攜FM收音機仔, 感覺長遠用兩AAA電都係唔化算, 故想動手在內置加裝充電  但裝降壓部份就遇到一波三折了

規劃備料:

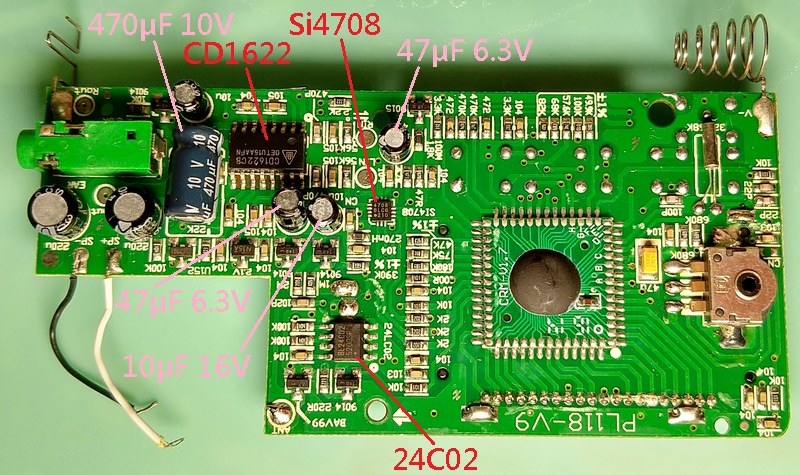

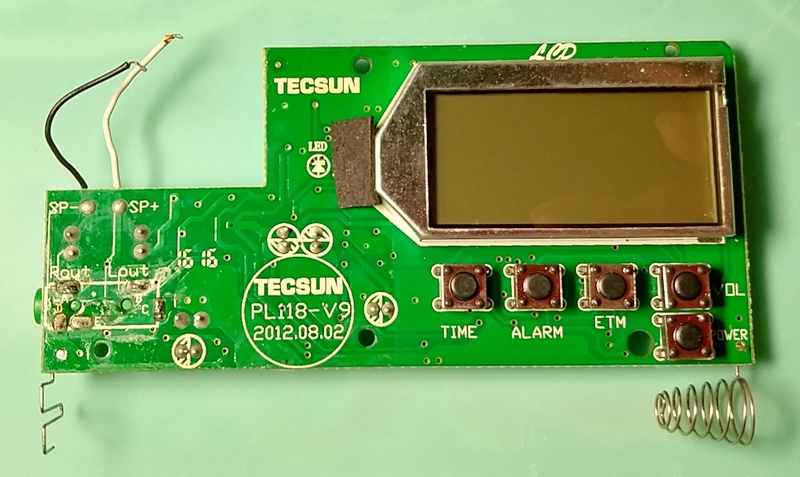

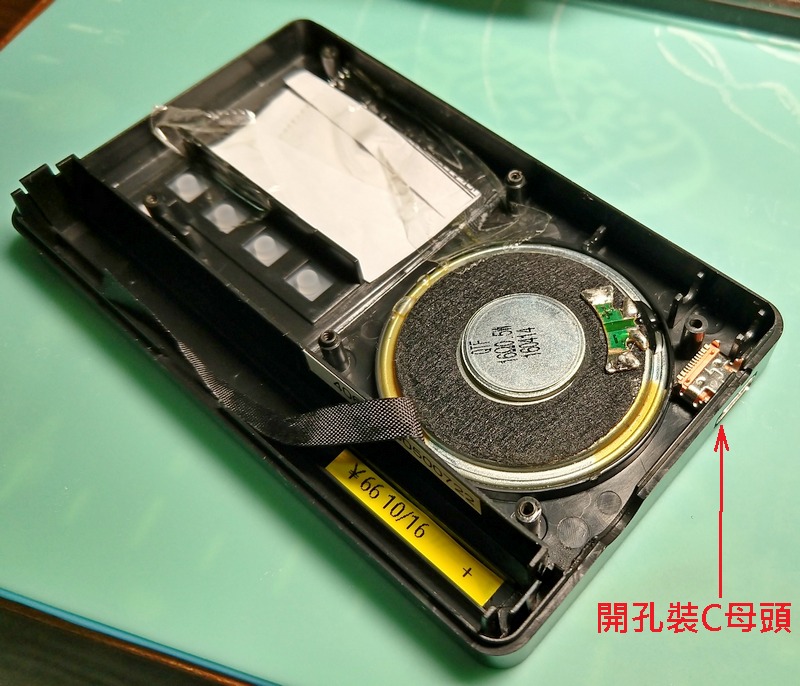

拆解, 原度位照計尺寸放零件是沒問題的, 但裝裝吓部份電解電容都係改為貼片的較冇咁阻訂!

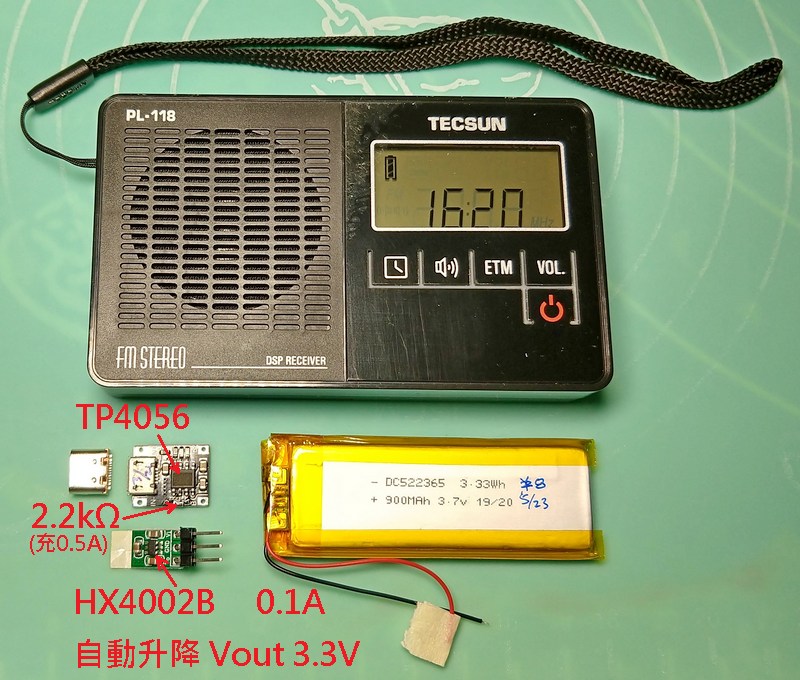

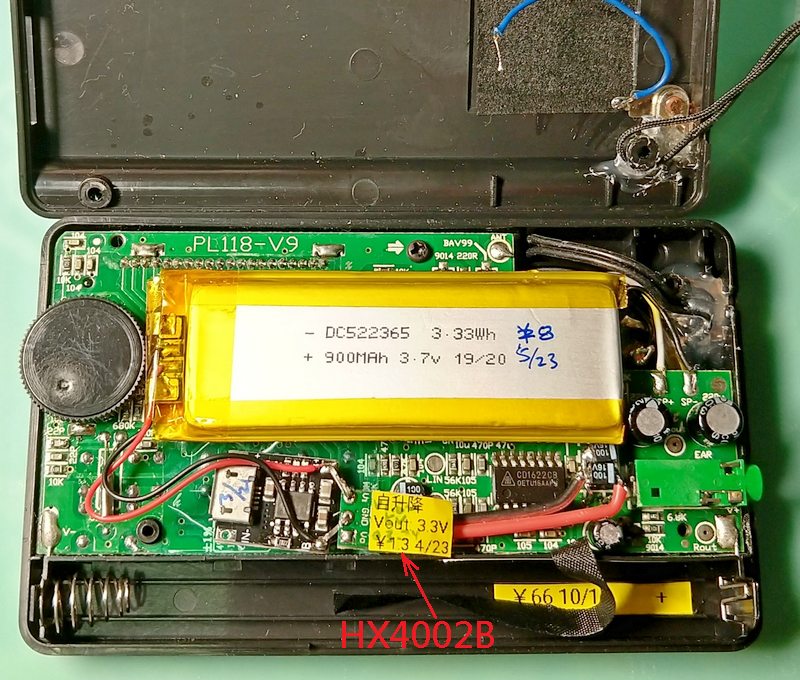

第一波, 打算用 HX4002B 自動升降模塊出 3.3V, 其聲稱輸出150mA的, 但實測輸出提供不足! 調Volume到25/30以下還可以, 但再大聲便拆音了

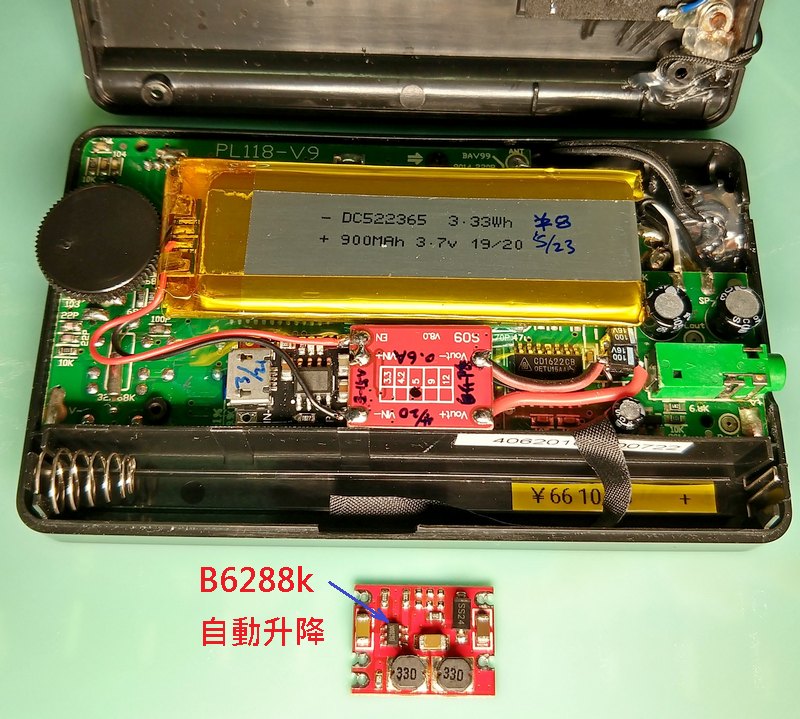

第二波, 改用B628開關電源模塊, 推動力完全沒問題  但模塊太接近接收芯片而產生極大噪音

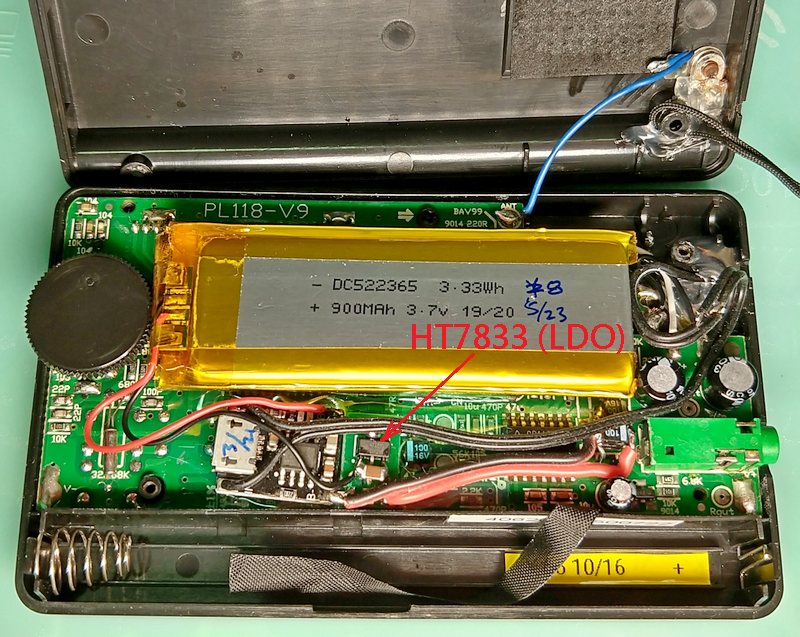

第三波,唯有改翻用 HT7833 線性降壓, 一切便正常了

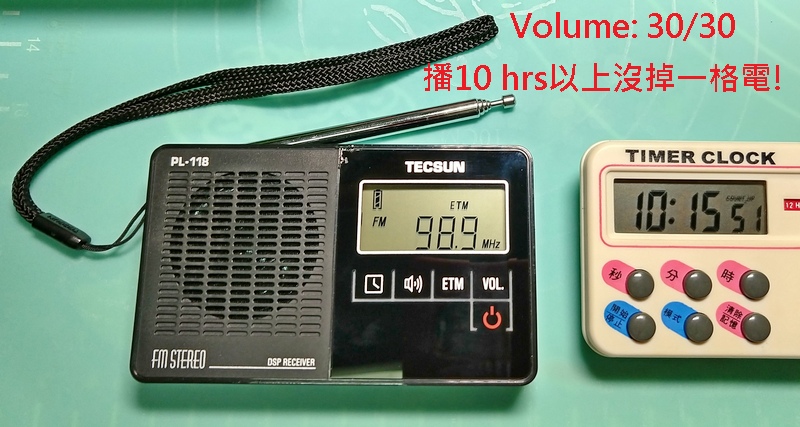

充滿電後, 初試校到最大聲播音樂台, 用倒超過十小時而仍未掉一格電, 算是改裝滿意吧
