作者: Yuejing 時間: 2023-7-30 12:33 標題: 接線端子一問
請問插頭內的電線，是否有需要夾銅端子 (ferrule)？
我不知道插頭內的電線是會夾 ferrule，直至最近美國同事問這些 ferrule 是否 UL listed？
如不是必須，我要通知廠家不要夾。

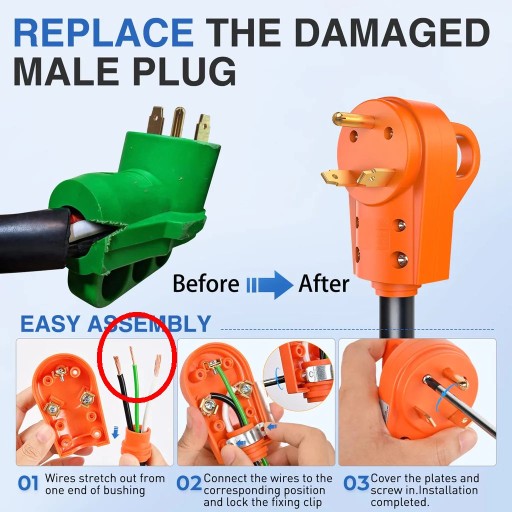

(借圖)
圖片附件: 1.jpg (2023-7-30 12:19, 69.3 KB) / 下載次數 153https://www.hkepc.com/forum/attachment.php?aid=2383089&k=1a9dbec2f8c0d4932575927ad1ea81c8&t=1781430753&sid=9s65H6rjyM
圖片附件: 2.jpg (2023-7-30 12:19, 9.11 KB) / 下載次數 125https://www.hkepc.com/forum/attachment.php?aid=2383090&k=49ad55330156f33c966c86dff1d47c86&t=1781430753&sid=9s65H6rjyM
作者: Dcup 時間: 2023-7-30 14:02
睇個夾設計的
無話一定，但廠既話追求一致性一向都會打頭先
你做廠考慮係一致性就知點解要打
作者: Miipp 時間: 2023-7-30 14:43
DIY -> 夾端子係脫褲子放屁，除非小學級勞作手工程度都無
生產線，方便組裝就會夾
作者: Yuejing 時間: 2023-7-31 13:00
DIY -> 夾端子係脫褲子放屁，除非小學級勞作手工程度都無
生產線，方便組裝就會夾 ...
Miipp 發表於 2023-7-30 14:43
真的是脱褲子放屁
這些是定制機，翻查 engineering / pre-production samples，全都沒有夾
作者: tkt1307 時間: 2023-7-31 14:06
本來有諗過買嚟整平時啲三腳插蘇，代替自己焊錫
但又覺得好似好無謂咁，最後都放棄冇買
作者: Yuejing 時間: 2023-8-1 12:53
本來有諗過買嚟整平時啲三腳插蘇，代替自己焊錫
但又覺得好似好無謂咁，最後都放棄冇買 ...
tkt1307 發表於 2023-7-31 14:06
不要焊錫
插頭內的電線焊錫是不合規
作者: tkt1307 時間: 2023-8-1 17:50
不要焊錫
插頭內的電線焊錫是不合規
Yuejing 發表於 1/8/2023 12:53
但條電線好多幼芯線，就咁插落去扭螺絲好易夾斷
作者: m.razor 時間: 2023-8-1 19:15
但條電線好多幼芯線，就咁插落去扭螺絲好易夾斷
tkt1307 發表於 2023-8-1 05:50 PM
所以咪要落針頭囉
落唔落針頭係睇個固定方法，如果螺絲直接擰落條線就要落，如果係上下夾果類就唔使，落咗反而有夾得咁穩陣
作者: tkt1307 時間: 2023-8-2 08:59
回覆 8# m.razor
咁究竟應唔應該落?
上面 ching 又話除褲屙屁
但落錫又唔合規格
作者: jerrychan0610 時間: 2023-8-2 09:07

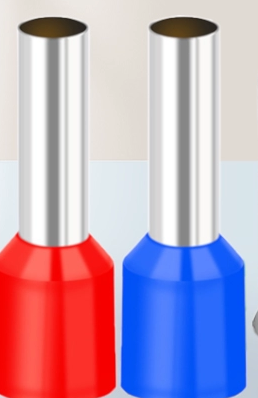

想請教一下, 圖中的冷壓端子, 係咪只夾金屬部份, 即使夾實咗都會好易甩出嚟.
正確咩方法去夾實?
圖片附件: 屏幕截图 2023-08-02 090427.png (2023-8-2 09:07, 54.08 KB) / 下載次數 133https://www.hkepc.com/forum/attachment.php?aid=2383426&k=8cdbf2071d1d57511a5de7e57f75dedf&t=1781430753&sid=9s65H6rjyM
作者: hon829 時間: 2023-8-2 09:44
想請教一下, 圖中的冷壓端子, 係咪只夾金屬部份, 即使夾實咗都會好易甩出嚟.
正確咩方法去夾實?
...
jerrychan0610 發表於 2023-8-2 09:07
用鉗夾實就唔易甩
[youtube]mqKJ7lkfThQ[/youtube]
https://www.youtube.com/shorts/mqKJ7lkfThQ
作者: jerrychan0610 時間: 2023-8-2 09:46
本帖最後由 jerrychan0610 於 2023-8-2 09:48 編輯
用鉗夾實就唔易甩
hon829 發表於 2023-8-2 09:44

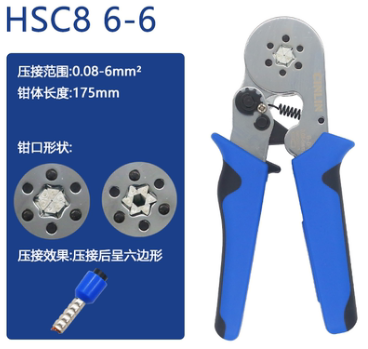

我就係呢種鉗, 好易甩.
圖片附件: 屏幕截图 2023-08-02 094715.png (2023-8-2 09:48, 119.11 KB) / 下載次數 121https://www.hkepc.com/forum/attachment.php?aid=2383428&k=4d4e3639428a638e2da7a8720dafe618&t=1781430753&sid=9s65H6rjyM
作者: tkt1307 時間: 2023-8-2 09:50
回覆 12# jerrychan0610
我都係諗住買呢隻鉗，原來會甩出嚟
作者: hon829 時間: 2023-8-2 09:51
我就係呢種鉗, 好易甩.
jerrychan0610 發表於 2023-8-2 09:46
夾實就唔易甩
前提當然係選啱管子口徑配翻線徑大小來用啦
作者: jerrychan0610 時間: 2023-8-2 09:54
夾實就唔易甩
前提當然係選啱管子口徑配翻線徑大小來用啦 ...
hon829 發表於 2023-8-2 09:51
我系用到最fit個size, 可能同端子質量有關, 如果裡面光滑, 即使你點夾實, 都會甩出嚟.
作者: hon829 時間: 2023-8-2 09:58
我系用到最fit個size, 可能同端子質量有關, 如果裡面光滑, 即使你點夾實, 都會甩出嚟. ...
jerrychan0610 發表於 2023-8-2 09:54
咁點解唔先懷疑係你把鉗問題
作者: jerrychan0610 時間: 2023-8-2 10:01
咁點解唔先懷疑係你把鉗問題
hon829 發表於 2023-8-2 09:58
可能挂。
作者: m.razor 時間: 2023-8-2 11:40
回覆 9# tkt1307
我冇資格講點為之合規格，但係既然你自己都發現個問題，我相信你已經有能力判斷幾時需要落針頭
作者: m.razor 時間: 2023-8-2 11:43
回覆 10# jerrychan0610
首先針頭個尺寸要合適，太大就點夾都會鬆
其次就係個鉗，有個位可以校大細力，試吓校大力D
作者: jerrychan0610 時間: 2023-8-2 11:55
回覆 jerrychan0610
首先針頭個尺寸要合適，太大就點夾都會鬆
其次就係個鉗，有個位可以校大細力，試吓 ...
m.razor 發表於 2023-8-2 11:43
已經夾到最實. size都已經最fit, 差d都穿唔過.
作者: hon829 時間: 2023-8-2 12:12
已經夾到最實. size都已經最fit, 差d都穿唔過.
jerrychan0610 發表於 2023-8-2 11:55

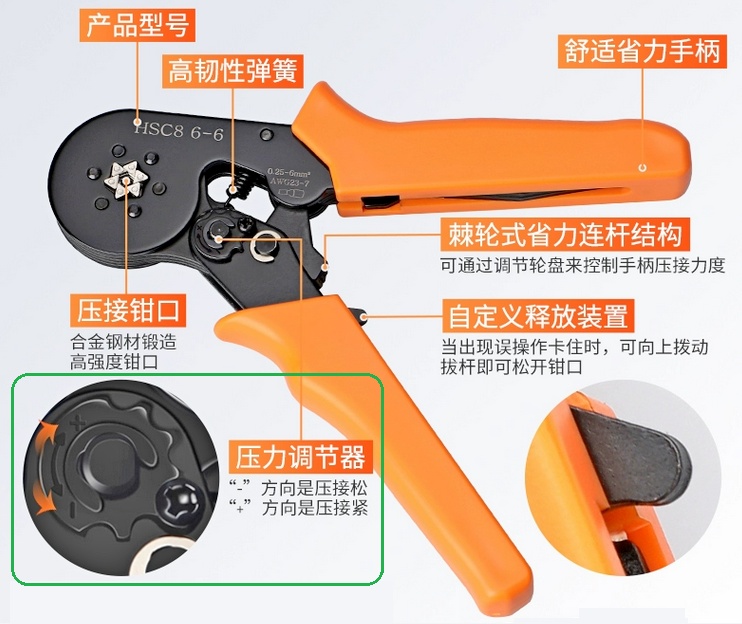

講校吓個壓力調節位!
圖片附件: HSC8 6-6.jpg (2023-8-2 12:11, 138.02 KB) / 下載次數 110https://www.hkepc.com/forum/attachment.php?aid=2383449&k=28447c569fc52e93440a9af401043e1b&t=1781430753&sid=9s65H6rjyM
作者: jerrychan0610 時間: 2023-8-2 14:17
講校吓個壓力調節位!
hon829 發表於 2023-8-2 12:12
我下次試下.
作者: Yuejing 時間: 2023-8-2 19:49
但條電線好多幼芯線，就咁插落去扭螺絲好易夾斷
tkt1307 發表於 2023-8-1 17:50
焊錫被加壓（上緊螺絲），物理上會改變形態，一段時間後就會導致接觸不良
作者: idolclub 時間: 2023-8-2 23:33
想請教一下, 圖中的冷壓端子, 係咪只夾金屬部份, 即使夾實咗都會好易甩出嚟.
正確咩方法去夾實?
...
jerrychan0610 發表於 2023-8-2 09:07

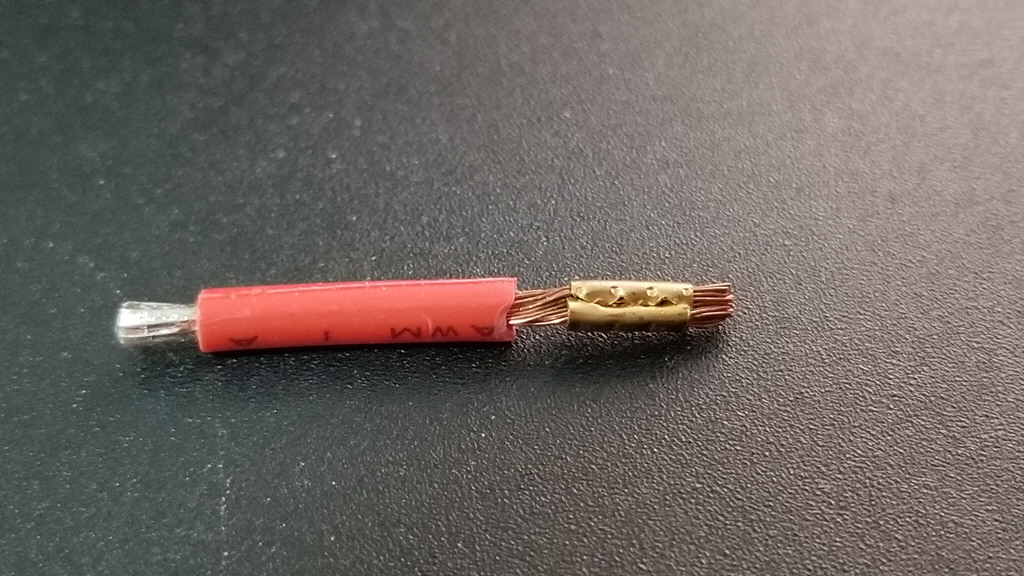

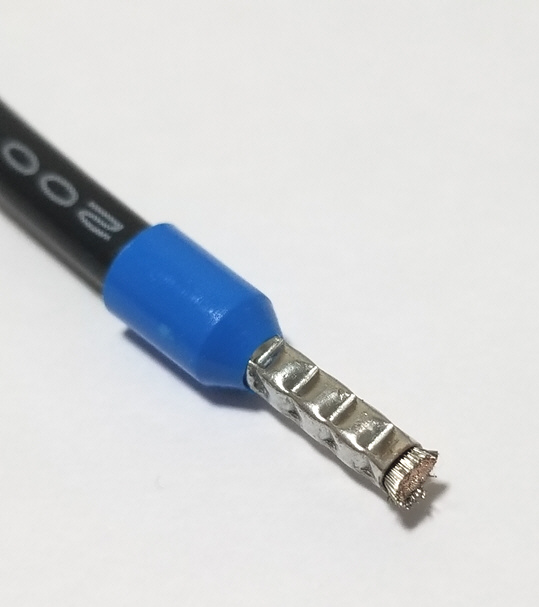

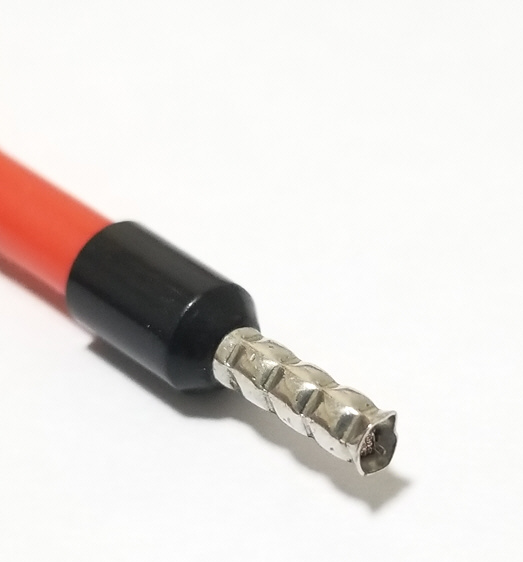

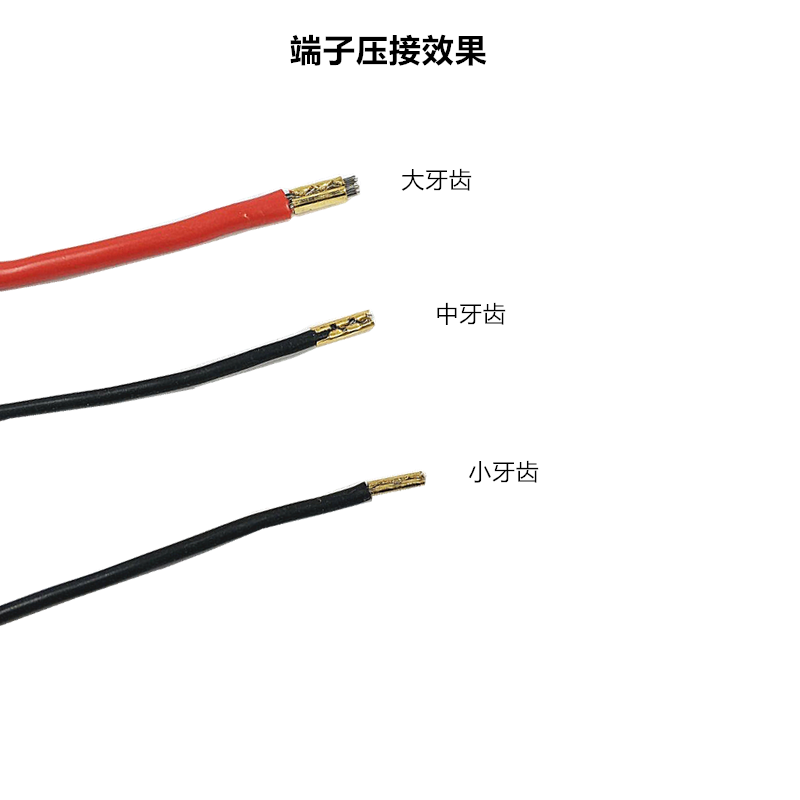

1. 端子選紫銅材質的，質量一般都比較好。
2. 線蕊要盡量塞滿整個針管
3. 用鉗壓線後應可看到支針管有明顯的凹陷壓痕
滿足以上三點，應該就可以壓得好實，即使用鉗大力去扯都唔容易將個針管扯甩。
圖片附件: 11-1.jpg (2023-8-2 23:32, 58.88 KB) / 下載次數 123https://www.hkepc.com/forum/attachment.php?aid=2383522&k=9c24e2f9660248eba855f1af85a0c642&t=1781430753&sid=9s65H6rjyM
圖片附件: 11-2.jpg (2023-8-2 23:32, 46.12 KB) / 下載次數 99https://www.hkepc.com/forum/attachment.php?aid=2383523&k=cd381ddaee17477541491b55070f3679&t=1781430753&sid=9s65H6rjyM
圖片附件: 22.jpg (2023-8-2 23:32, 192.67 KB) / 下載次數 97https://www.hkepc.com/forum/attachment.php?aid=2383524&k=7c26ba547ae6759e2770616a05f5133a&t=1781430753&sid=9s65H6rjyM
圖片附件: 33.png (2023-8-2 23:32, 105.44 KB) / 下載次數 103https://www.hkepc.com/forum/attachment.php?aid=2383525&k=0f55cfe7abf642cf4d0c3786b2db835c&t=1781430753&sid=9s65H6rjyM
