作者: wyhui5124 時間: 2023-8-6 10:54 標題: 奇特的線路

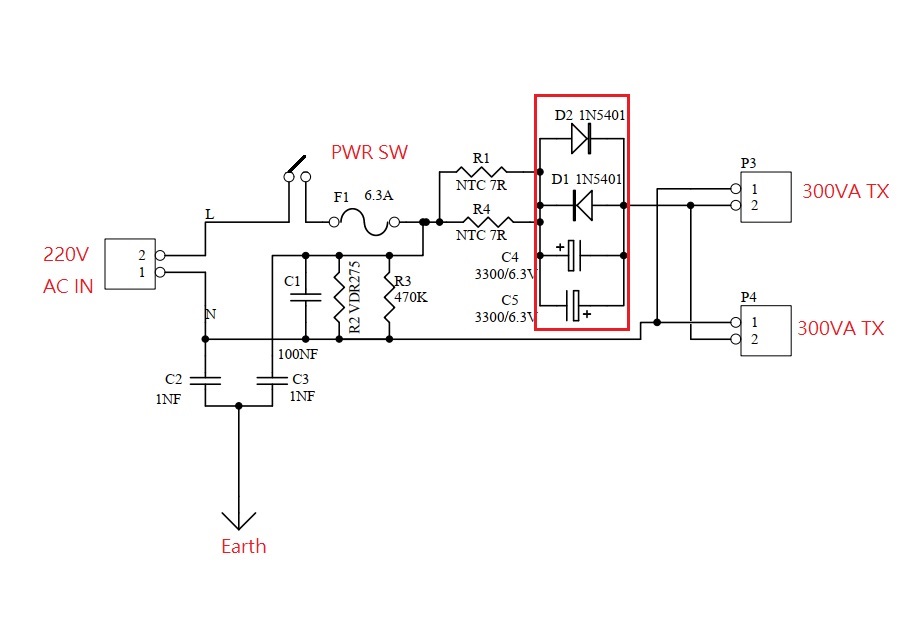

睇倒一份amp線路,個220V輸入串聯咗NTC同一組diode+cap,NTC用黎防止開機時個inrush current,但嗰組diode+cap真係唔知用黎做乜?
有冇高人可以指點吓
圖片附件: ddd.jpg (2023-8-6 10:51, 57.61 KB) / 下載次數 182https://www.hkepc.com/forum/attachment.php?aid=2384046&k=6fbd48d9266c81ed3c71a14da6ab228d&t=1781331734&sid=484xvZETUr
作者: raymondchan338 時間: 2023-8-6 13:46
真係唔明。2隻Diode同2隻cap倒轉接，即係有50%duty cycle其中一隻cap係負壓。咁會唔會爆㗎?
via HKEPC Reader for Android
作者: kwliu 時間: 2023-8-6 15:53
真係唔明。2隻Diode同2隻cap倒轉接，即係有50%duty cycle其中一隻cap係負壓。咁會唔會爆㗎?
via HKEPC Rea ...
raymondchan338 發表於 2023-8-6 13:46
受雙向diode clamp住, 負壓唔會過0.7V, 應該爆唔起, 不過咁用法真係怪怪地.
作者: Ian_Seabourne 時間: 2023-8-6 20:15
本帖最後由 Ian_Seabourne 於 2023-8-6 20:16 編輯
壓差少過 0.6－1.2V，由 cap 導通，大過 1.2V，由 diode 導通？
1N5401 電流 3A，reverse voltage 100V.
高電壓下，電流持續多個3A > 燒；Forward 燒咗，另一粒 reverse 因為大過 100V 又燒；Cap 就....
有錯請指正。
作者: kwliu 時間: 2023-8-6 20:25
回覆 4# Ian_Seabourne
佢有兩粒diode反向並聯，所以唔會有反高壓，另外兩個output標明300VA, 加埋剛好唔過3A.
作者: Ian_Seabourne 時間: 2023-8-7 10:01
回覆 Ian_Seabourne
佢有兩粒diode反向並聯，所以唔會有反高壓，另外兩個output標明300VA, 加埋剛好唔過 ...
kwliu 發表於 2023-8-6 20:25
好多零件係預防不正常使用／電壓不正常的情況。
如果樣樣也正常...
- 6A fuse 唔駛加 （300VA，唔過 6A）
- 275 varistor 唔駛加 （ac 220V 輸入，唔過 350V 耐壓）
作者: kwliu 時間: 2023-8-7 11:00
好多零件係預防不正常使用／電壓不正常的情況。
如果樣樣也正常...
- 6A fuse 唔駛加 （300VA，唔過 6A ...
Ian_Seabourne 發表於 2023-8-7 10:01
所以咪有fuse同varistor做failover
作者: jwong852 時間: 2023-8-7 11:40
Hi-Fi 友話: 可以消除電源的DC成份，減少磁化隻電源鐵芯火牛喎。
P.S. 我唔係Hi-Fi友，只係電子工程阿伯
via HKEPC Reader for Android
作者: raywan 時間: 2023-9-12 10:41
本帖最後由 raywan 於 2023-9-12 02:43 編輯
反接並聯diode可以視為一粒3A fuse/限流fuse, 其實也可以用3A PTC fuse代替
呢種design成日響音響線路見到,但係diode要並粒e-cap就真係好少見,多數粒每diode會並粒100nF/10nF ceramic cap,有人話係maintain diode voltage bias,有人話protect voltage spike,真正用途真係無人知,有O的電子工程師話多餘,有些音響佬話好聲O的
https://www.eevblog.com/forum/be ... ach-diode-of-a-fwr/
