標題: [測試] OCL 68W AMP(終於有一樣可以做到OK) [打印本頁]

---

作者: aazz    時間: 2024-2-25 19:59     標題: OCL 68W AMP(終於有一樣可以做到OK)

本帖最後由 aazz 於 2024-2-25 20:19 編輯

網頁話有68W 4OHM 喇叭;
近幾個月淘左啲零件;
又有小小時間;
完成左幾個電路;

https://www.elcircuit.com/2016/0 ... ower-amplifier.html
分享埋重新劃的底板;
不過記得原本的圖2SC1815 同 2SA1015 是調轉左;
NPN 同 PNP ;

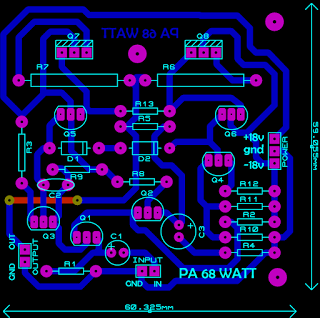

圖片附件: [原圖正常底板圖] pcb layout 68 Watt power amplifier.png (2024-2-25 20:00, 53.18 KB) / 下載次數 119
https://www.hkepc.com/forum/attachment.php?aid=2412535&k=e9c65f60e2c9e3075c51b6588c2c82d8&t=1781268967&sid=X1rXRbFTWZ

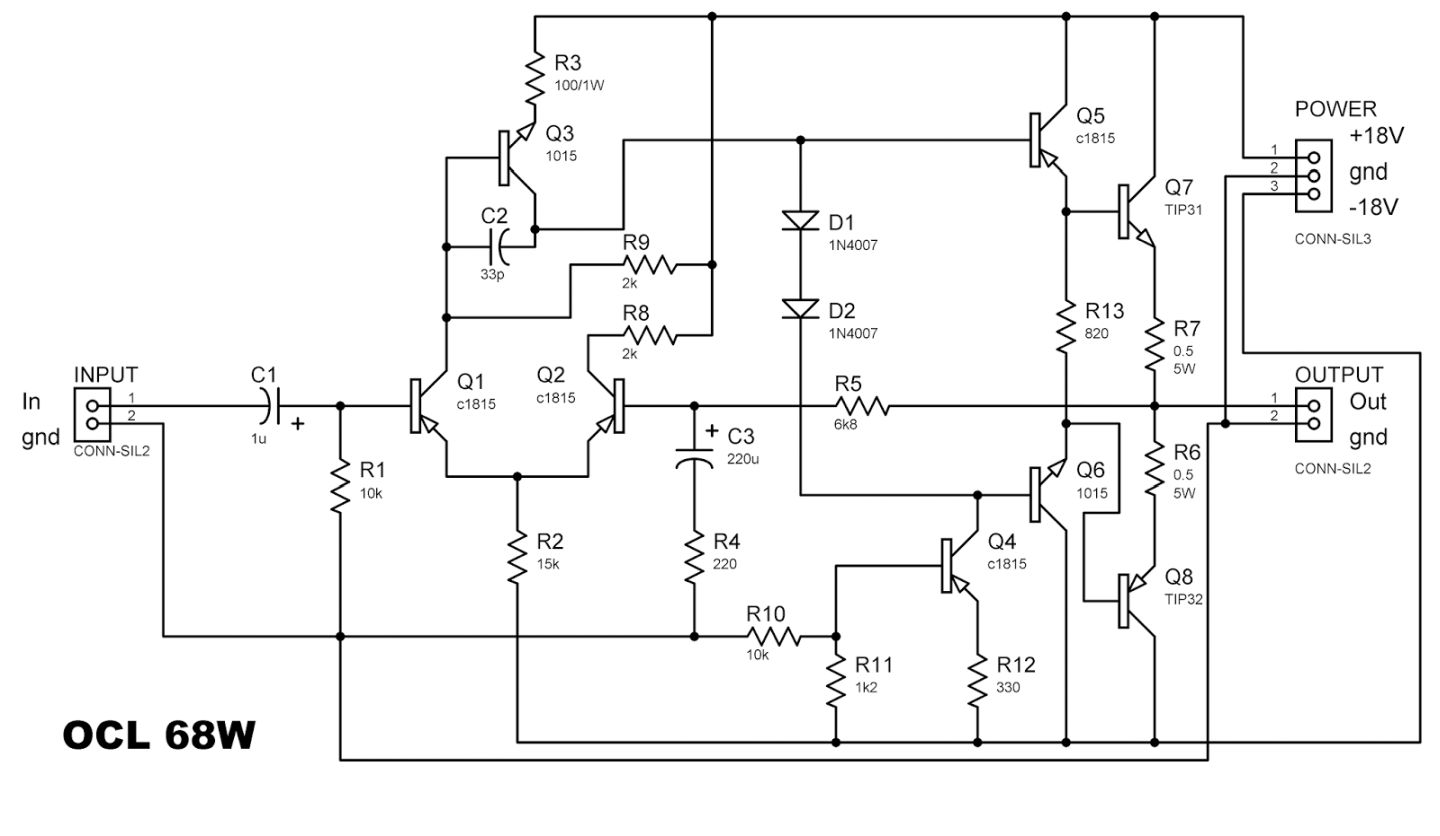

圖片附件: [原圖錯的] OCL 68Wattt circuit-3.jpg (2024-2-25 20:01, 77.84 KB) / 下載次數 131
https://www.hkepc.com/forum/attachment.php?aid=2412536&k=4999d1e33cc59003081652b27954f32f&t=1781268967&sid=X1rXRbFTWZ

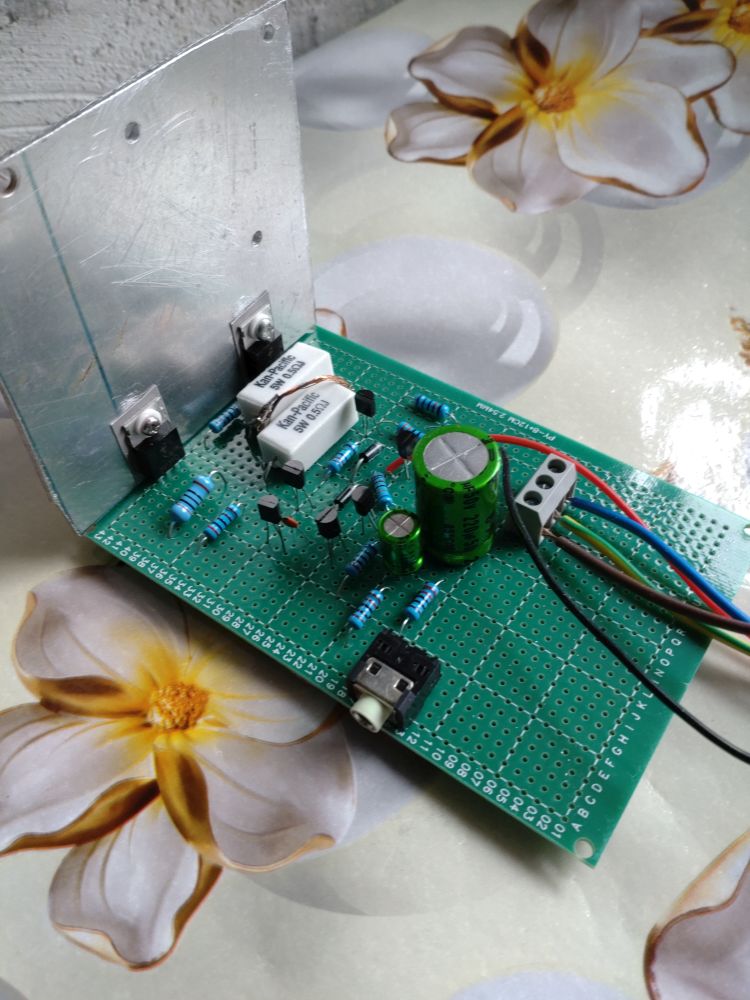

圖片附件: [小第整的底板] DSC_0873-3.jpg (2024-2-25 20:01, 116.5 KB) / 下載次數 117
https://www.hkepc.com/forum/attachment.php?aid=2412537&k=0fe9b1cb36608bc812c833bb208b1d26&t=1781268967&sid=X1rXRbFTWZ

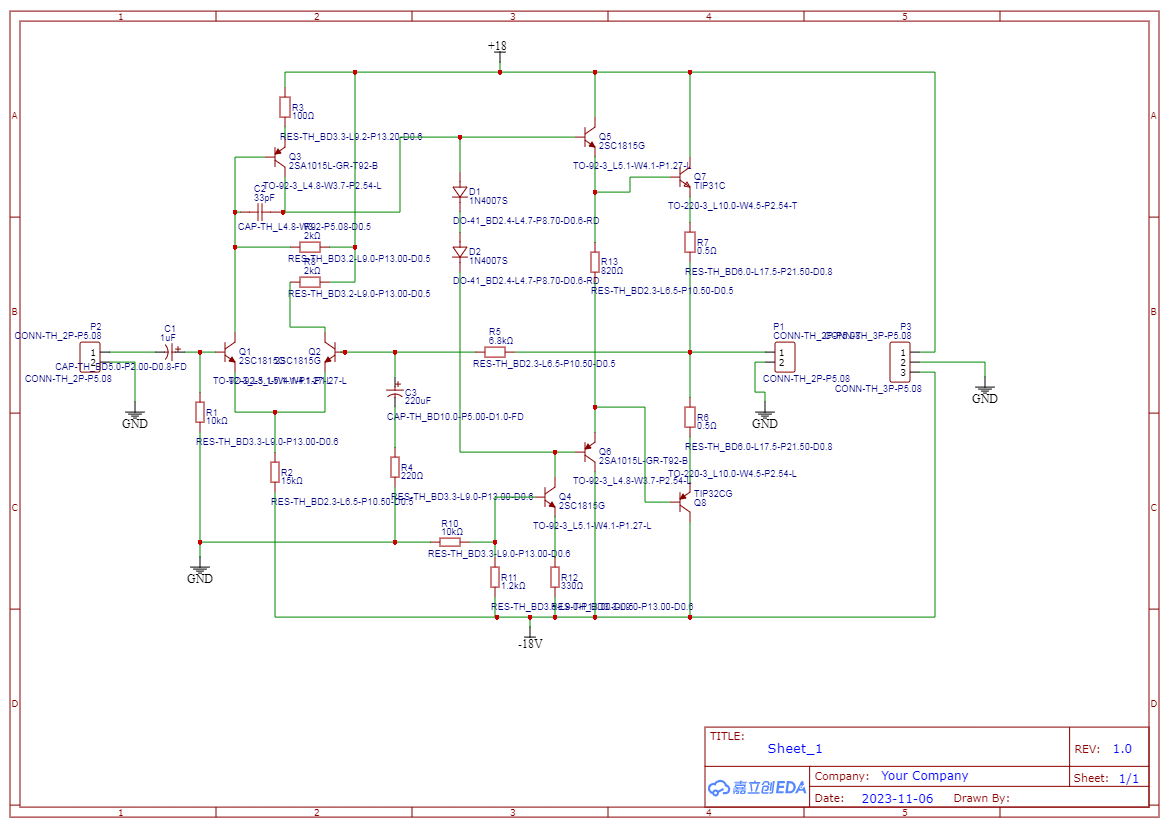

圖片附件: [小第重劃的圖] Schematic_c1815+tip32+31_2024-02-25.png (2024-2-25 20:06, 99.76 KB) / 下載次數 115
https://www.hkepc.com/forum/attachment.php?aid=2412538&k=b797e746dd2eb3aa2acc23a2243dbe03&t=1781268967&sid=X1rXRbFTWZ

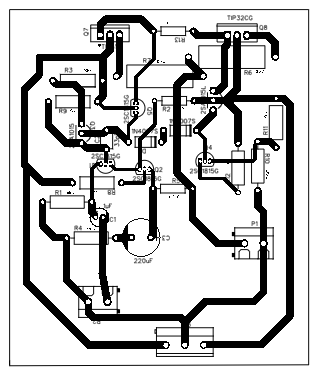

圖片附件: [小第重劃的圖] PCB_PCB_c1815+tip32+31_2024-02-25.png (2024-2-25 20:06, 23.93 KB) / 下載次數 100
https://www.hkepc.com/forum/attachment.php?aid=2412539&k=8adb8cda3925f12734f65523781718bb&t=1781268967&sid=X1rXRbFTWZ

---

作者: hon829    時間: 2024-2-25 20:25

audio amp大把模塊, 就算幾大名牌萬元下的Hi-Fi都見用梗 點解要用分立元件節磨自己  當然為興趣另當別論!

---

作者: aazz    時間: 2024-2-25 20:52



自己分立元件;
是因為模塊功率唔夠大;
要大功率模塊都要在輸出最小增加一級晶體管;

---

作者: wyhui5124    時間: 2024-2-25 21:46

呢個線路有以下 comments:

1. 以+/-18V供電,就算以+/-18V peak to peak計sine wave, 4 ohm理論上都只係得40.5W輸出,估計實際上應該得30W左右
2. R5 feedback resistor應該要同R1一樣用10K ohm,令output offset最細;假如要改R5,當然要改埋R4令amplifier gain保持番32
3.  Biasing diode D1-2合共只有約1.2-1.4V左右,不足以bias output Darlington pair
4. 由於differential pair 係NPN,所以兩邊B腳會有大約負0.0XV, 所以一般兩邊的電容會將負極接differential pair B腳 (雖然咁低電壓之下,倒轉電容極性都可以正常用倒)

---

作者: aazz    時間: 2024-2-25 22:10



多謝人兄意見

---

作者: raymondchan338    時間: 2024-2-26 13:20

呢個circuit無乜可能出到68W。首先voltage swing 唔夠。第二，要出到68W，以4ohms  load 黎計，output current 超過4A。以TIP31/TIP32做output，應該頂唔到。就算粒TIP31/32頂到4A，個散熱都頂唔到!

via HKEPC Reader for Android

---

作者: kwliu    時間: 2024-2-26 20:00

本帖最後由 kwliu 於 2024-2-26 20:08 編輯


原先諗住唔係丫18V²/4 ohm有81W.
你話sine wave先醒起無square wave咁大duty cycle.
18V/√2/4.5ohm(包resistor)*18V/√2=36W
唔知有無計錯？

原link話隻牛18V 3A就夠，無乜可能出68W, 可能人地唔係計RMS.
