標題: 控制器 本來 DO 輸出,如果轉成relay輸出 要點接? [打印本頁]

作者: pc1697    時間: 2025-10-24 23:06     標題: 控制器 本來 DO 輸出,如果轉成relay輸出 要點接?

控制器 本來 DO 輸出,如果轉成relay輸出 要點接?

謝謝




via HKEPC Reader for Android
作者: pc1697    時間: 2025-10-24 23:07

由 2210 轉成 2214款

https://ibb.co/bGnJGMT

via HKEPC Reader for Android
作者: Ian_Seabourne    時間: 2025-10-24 23:58

Moxa E2210 係 8 channel digital out

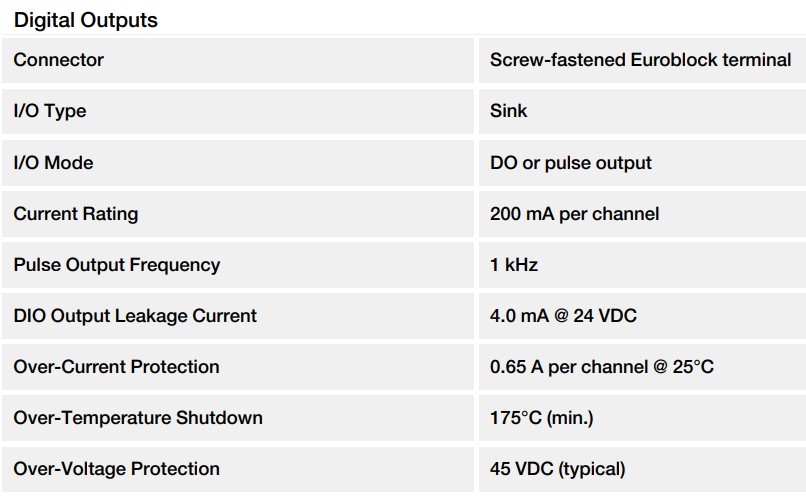

Screenshot 2025-10-24 234338.jpg
D.O. 即是 NMOS / opto-isolator / NPN 之類,著 = sink 200mA,熄=無電流

E2210 供電是 12 - 36 VDC
如果12V供電就用 12V DC relay,24V供電就用 24V DC relay

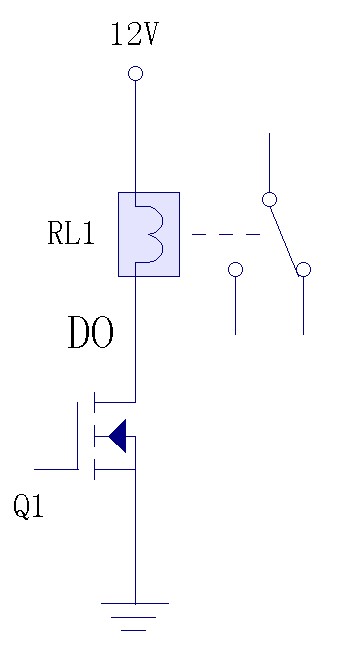

Screenshot 2025-10-24 234338.jpg

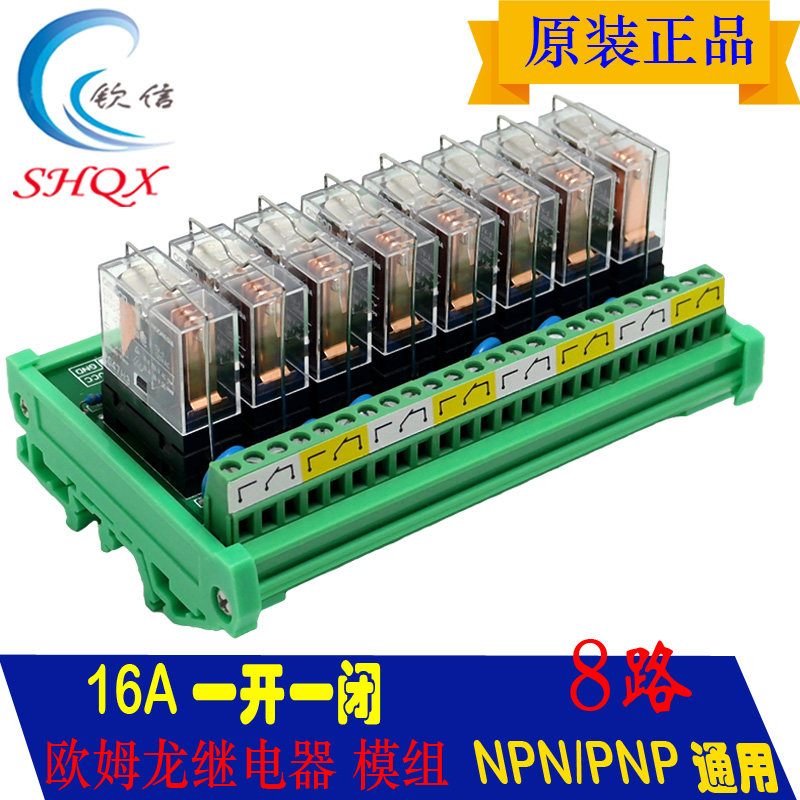

加件8 channel relay board 就可以 DO 變 dry contact



圖片附件: Screenshot 2025-10-24 234338.jpg (2025-10-24 23:45, 68.28 KB) / 下載次數 76
https://www.hkepc.com/forum/attachment.php?aid=2502091&k=2b35e5099d0e043f2f570fc2f54f6053&t=1794888700&sid=jX44yZ5e12Y



圖片附件: Screenshot 2025-10-24 234338.jpg (2025-10-24 23:53, 16.04 KB) / 下載次數 84
https://www.hkepc.com/forum/attachment.php?aid=2502092&k=3012fee5bd1aeb6f8110af0e93aeff6a&t=1794888700&sid=jX44yZ5e12Y


作者: pc1697    時間: 2025-10-25 19:53

謝謝 師兄

via HKEPC Reader for Android
