作者: aazz 時間: 2026-2-18 14:19 標題: 新造的三塊功放板
本帖最後由 aazz 於 2026-2-18 22:33 編輯
兩星期前已收貨;

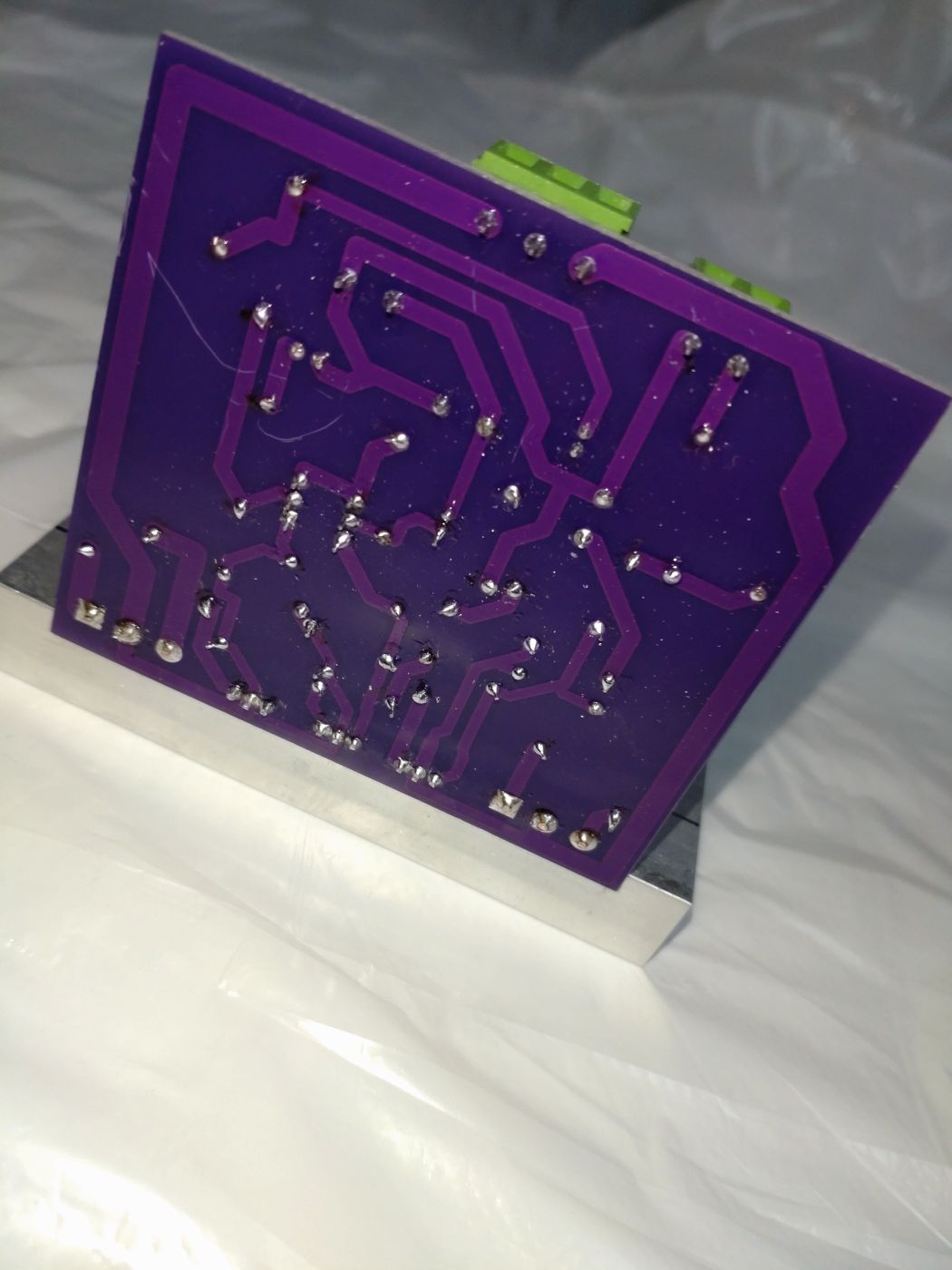

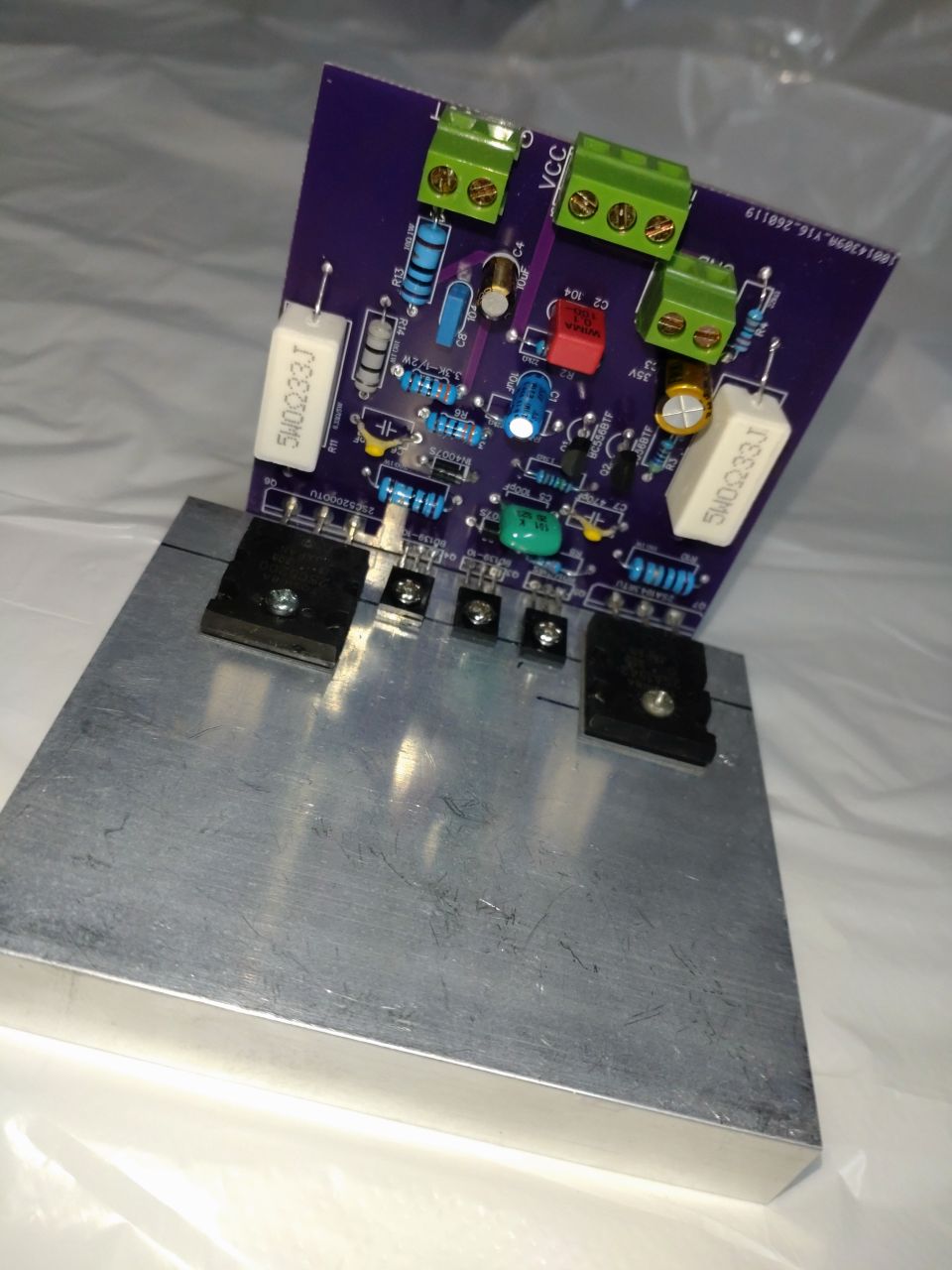

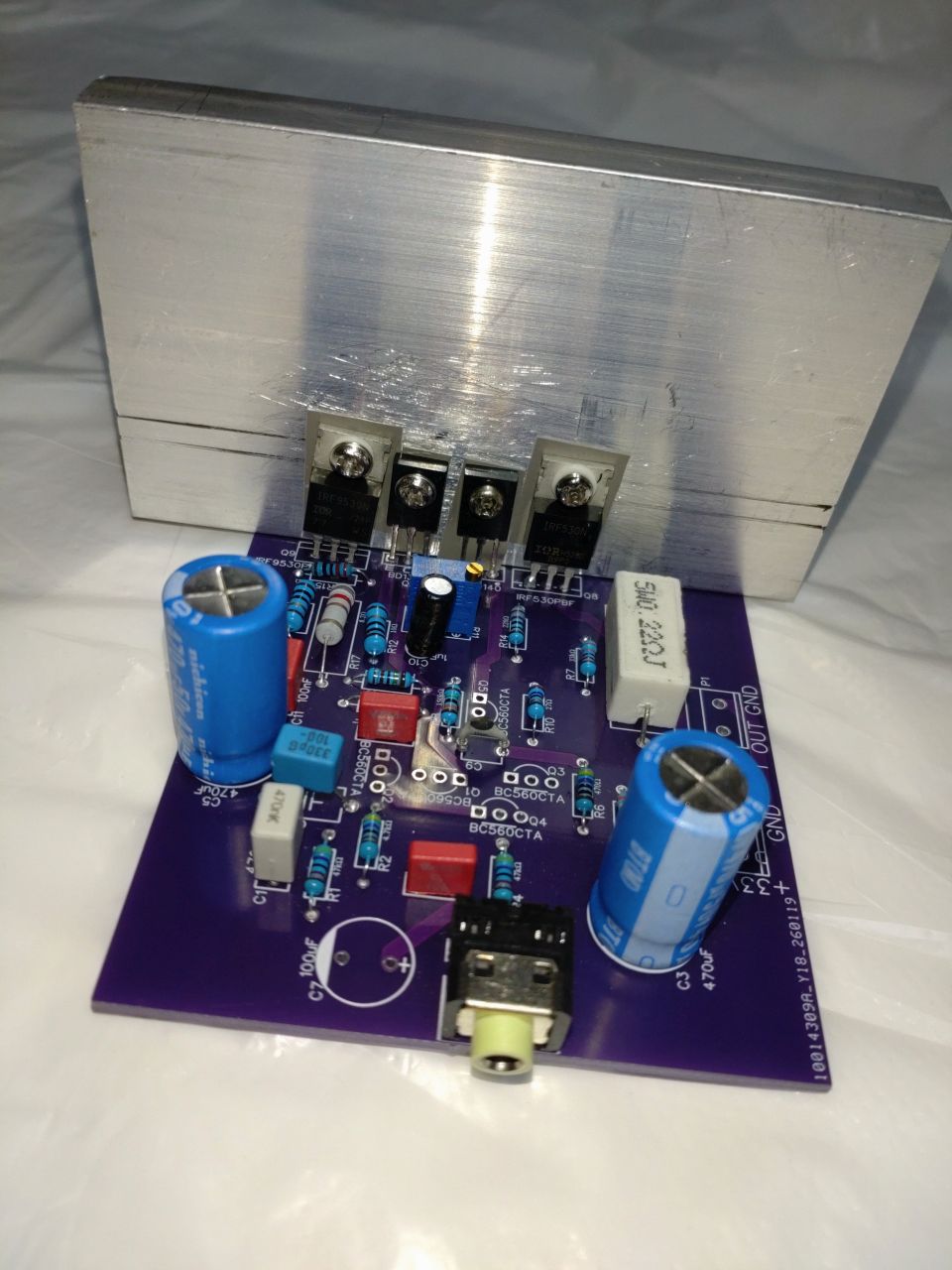

但未開始安裝零件;
裝置時又發覺有零件不夠;
現在還差一對散熱;
用BC560 的板未決定用不用淘寶 BC560;
定用 2N54XX , 2N55XX;
未有散熱器的板 DB140 未焊;
放假不方便測試; 焊住件先
今次底板用紫色;
好像不太好看;
下次都是用回藍色, 綠色好些

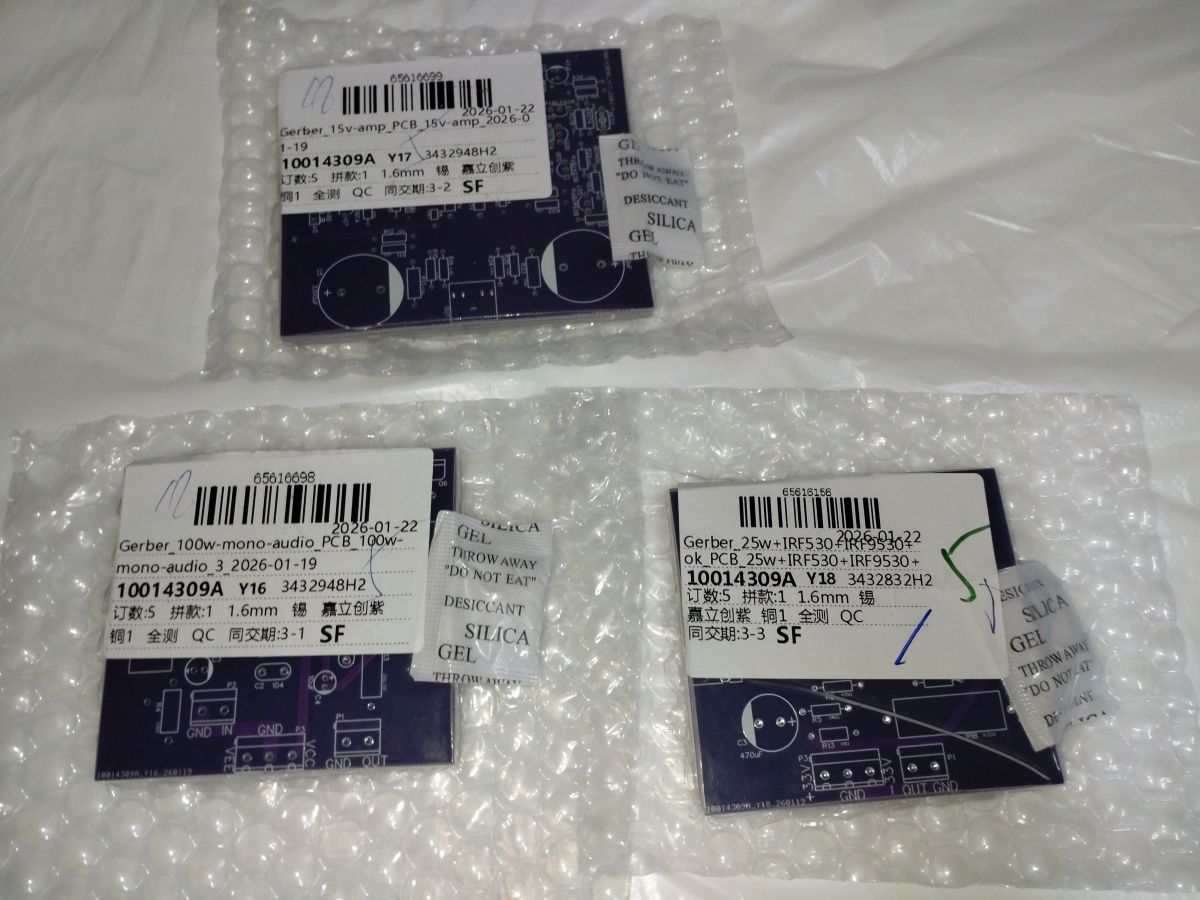

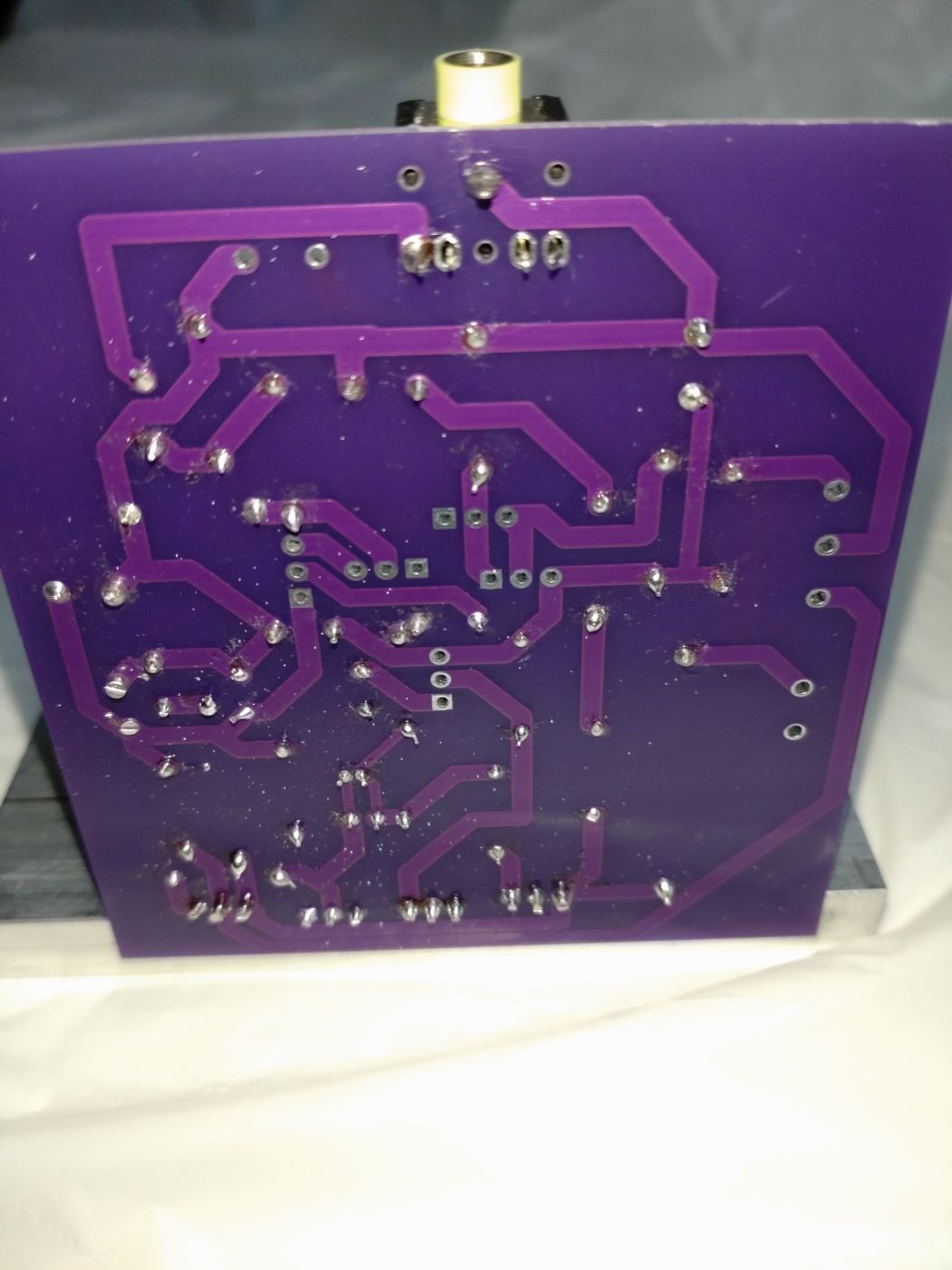

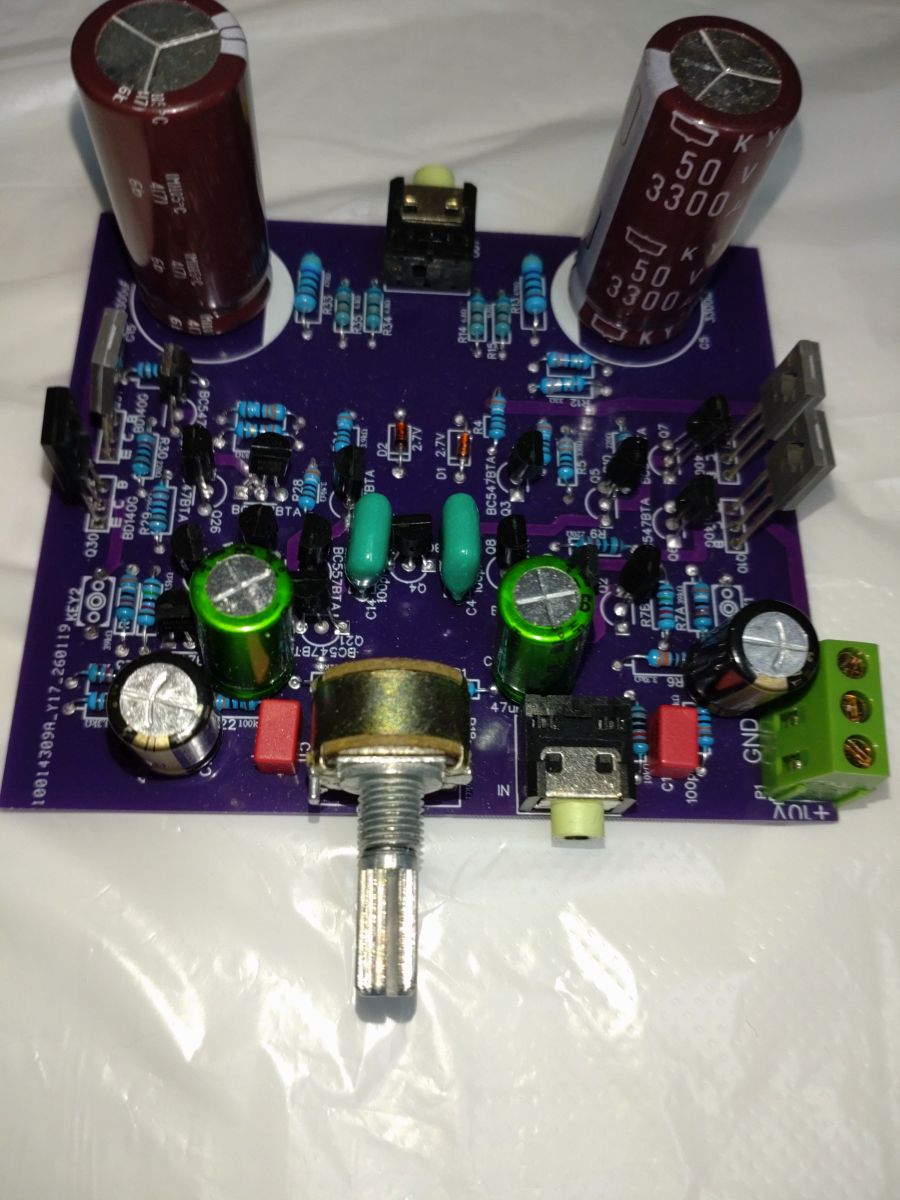

圖片附件: DSC_1206-2.jpg (2026-2-18 14:12, 143.21 KB) / 下載次數 20https://www.hkepc.com/forum/attachment.php?aid=2515332&k=f430247466515874e10acf5a9dca9746&t=1780568839&sid=z4kUlNlRHL
圖片附件: DSC_1209-2.jpg (2026-2-18 14:12, 133.25 KB) / 下載次數 23https://www.hkepc.com/forum/attachment.php?aid=2515333&k=b2270e48fe30cf2915e1fa3cae186cee&t=1780568839&sid=z4kUlNlRHL
圖片附件: DSC_1210-2.jpg (2026-2-18 14:12, 115.82 KB) / 下載次數 18https://www.hkepc.com/forum/attachment.php?aid=2515334&k=13245fb2dc1433be6c922b02ec79f8cf&t=1780568839&sid=z4kUlNlRHL
圖片附件: DSC_1207-2.jpg (2026-2-18 14:12, 127.36 KB) / 下載次數 7https://www.hkepc.com/forum/attachment.php?aid=2515335&k=2a38885b38e9e68bacde74fce12db629&t=1780568839&sid=z4kUlNlRHL
圖片附件: DSC_1208-2.jpg (2026-2-18 14:12, 106.29 KB) / 下載次數 16https://www.hkepc.com/forum/attachment.php?aid=2515336&k=7dfda4f1b5520d9112f4ce9068717f9c&t=1780568839&sid=z4kUlNlRHL
圖片附件: DSC_1211-2.jpg (2026-2-18 14:12, 136.4 KB) / 下載次數 26https://www.hkepc.com/forum/attachment.php?aid=2515337&k=619f7a10eecfff26f24bc664f3ae2519&t=1780568839&sid=z4kUlNlRHL
作者: hon829 時間: 2026-2-19 01:18
玩音響真係唔識!
淨睇PCB route線工藝有點亂
做訊號板, 點解咁多空位都唔加網地
作者: aazz 時間: 2026-2-19 20:46
玩音響真係唔識!
淨睇PCB route線工藝有點亂
做訊號板, 點解咁多空位都唔加網地 ...
hon829 發表於 2026-2-19 01:18
人兄
不是玩;
是試;
試完未必用來聽;
平時只可以一次聽耳筒一個鐘左右;
一年都未必開一次喇叭聽歌
作者: aazz 時間: 2026-2-20 22:49
15V AMP
25W AMP
100W MONO AMP

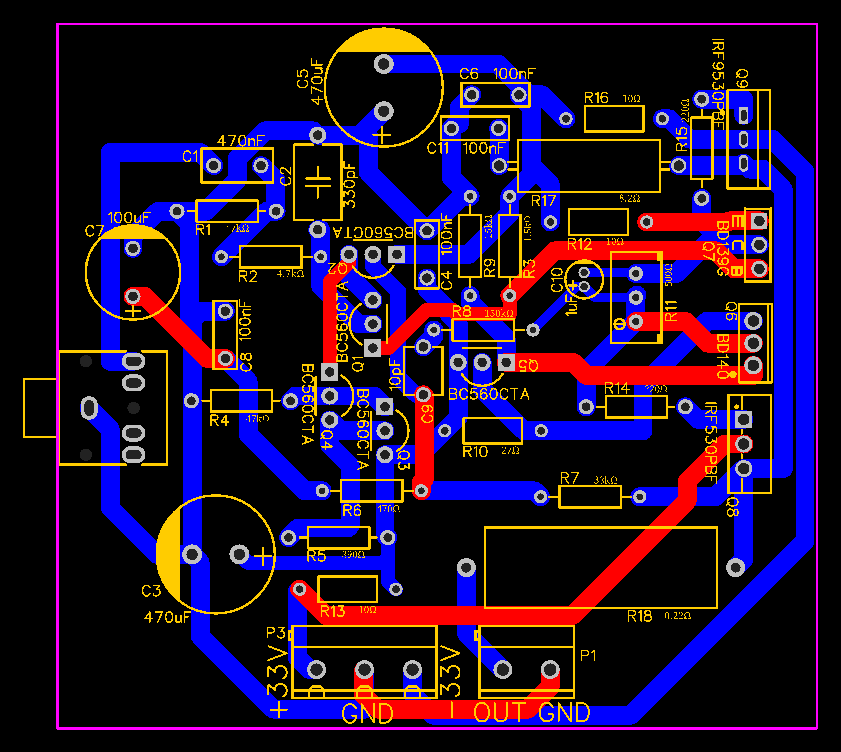

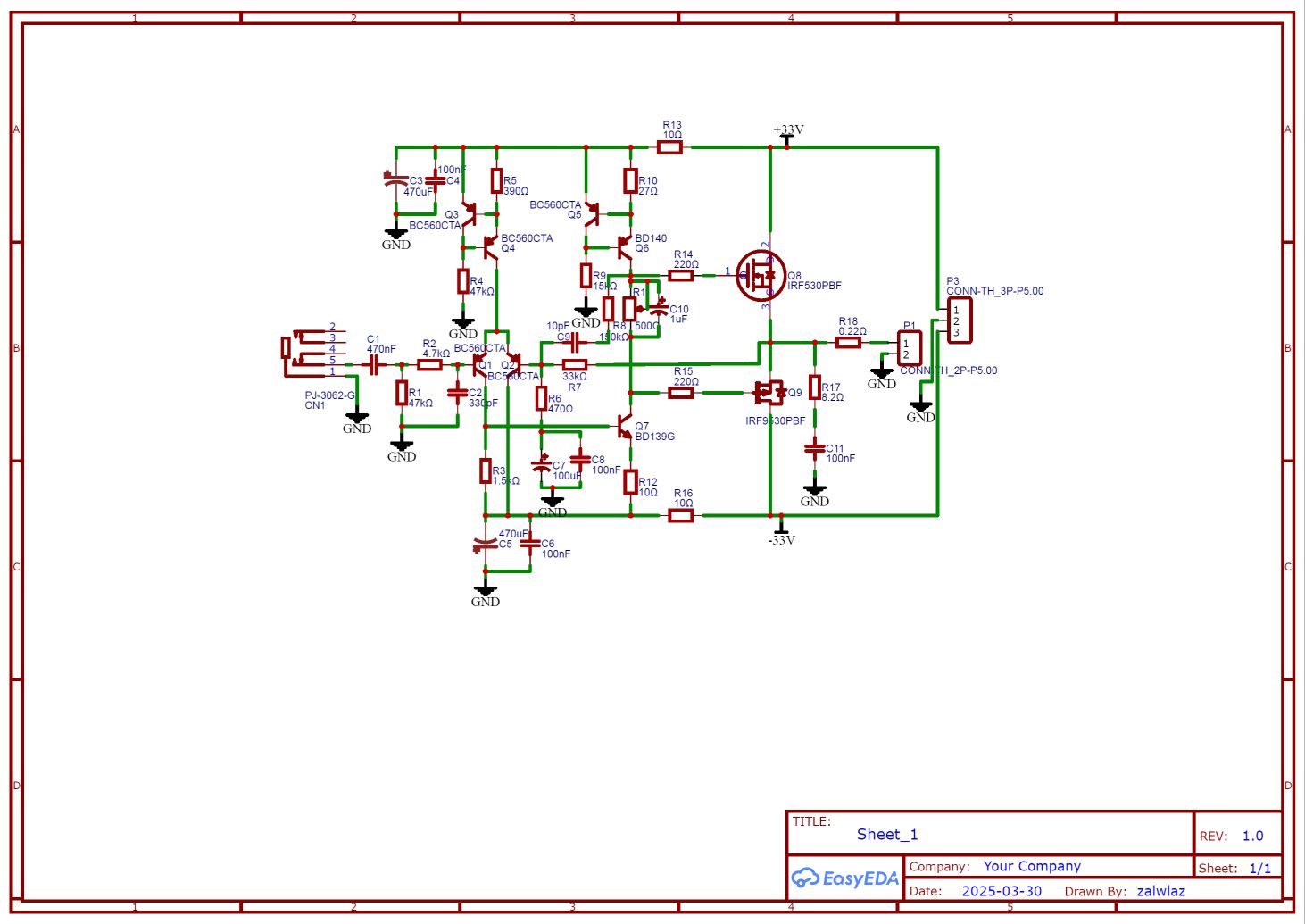

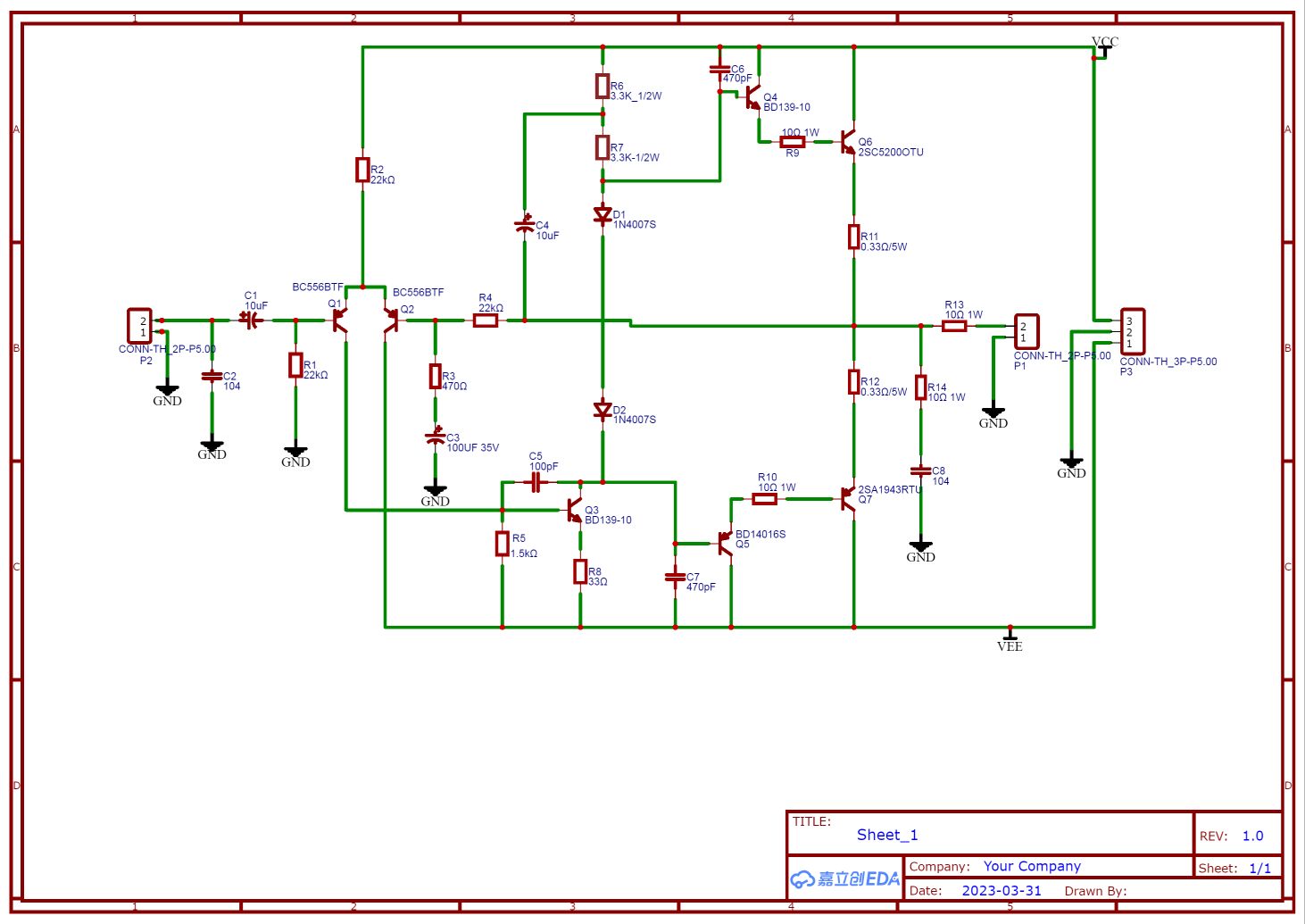

圖片附件: Schematic_15v-amp_2026-02-20.jpg (2026-2-20 22:48, 127.05 KB) / 下載次數 27https://www.hkepc.com/forum/attachment.php?aid=2515703&k=7fa9e721360bd0cd2c1d68be9e5c6b45&t=1780568839&sid=z4kUlNlRHL

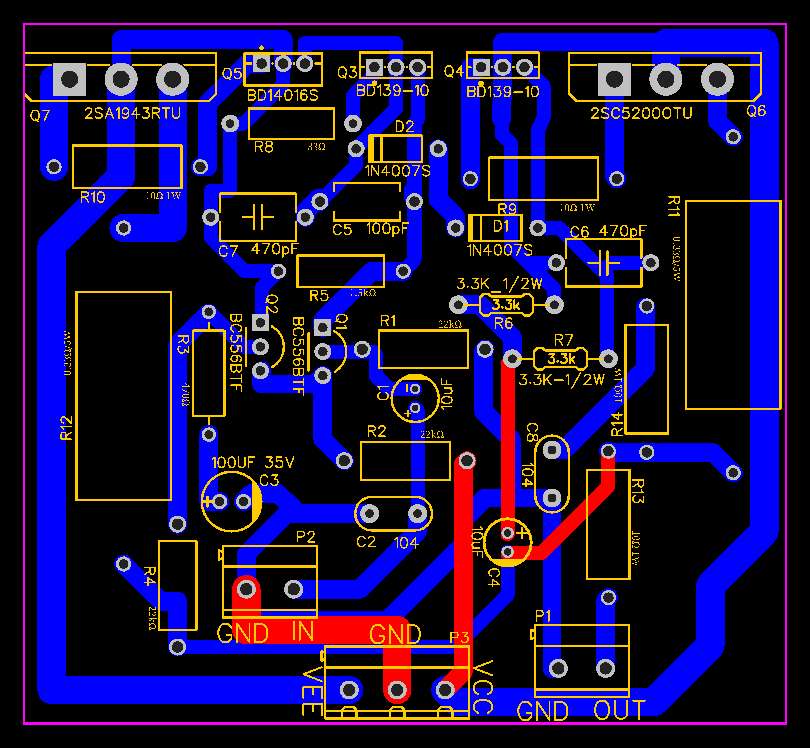

圖片附件: PCB_PCB_15v-amp_2026-02-20.png (2026-2-20 22:48, 120.2 KB) / 下載次數 22https://www.hkepc.com/forum/attachment.php?aid=2515704&k=98236c55f0422f127716af4837299322&t=1780568839&sid=z4kUlNlRHL

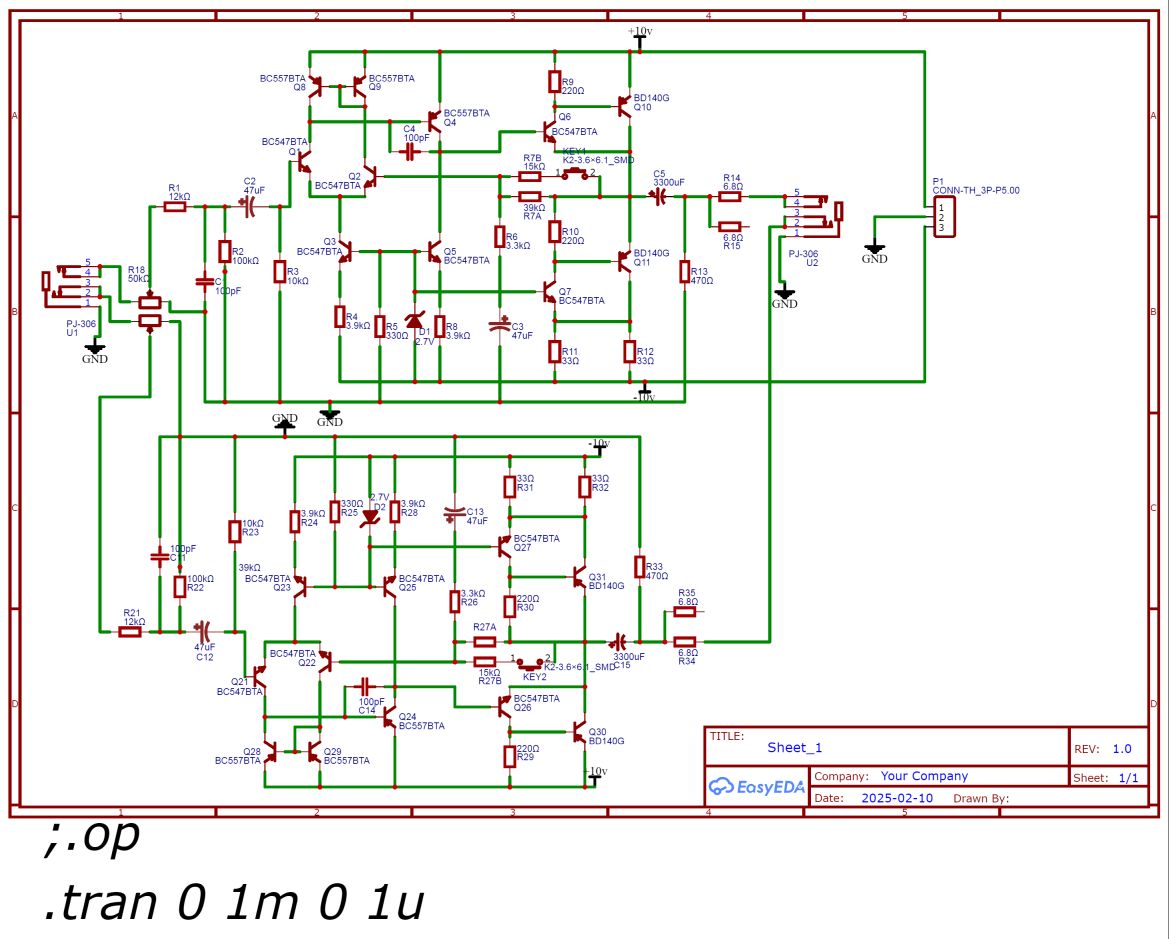

圖片附件: Schematic_100w-mono-audio_2026-02-20.jpg (2026-2-20 22:48, 109.12 KB) / 下載次數 13https://www.hkepc.com/forum/attachment.php?aid=2515705&k=a4b0dcbdfe35f39cf4110331b4e3225c&t=1780568839&sid=z4kUlNlRHL
圖片附件: PCB_PCB_100w-mono-audio_3_2026-02-20.png (2026-2-20 22:48, 67.39 KB) / 下載次數 15https://www.hkepc.com/forum/attachment.php?aid=2515706&k=584a782a04153ccc7f5c8bbc5751b28e&t=1780568839&sid=z4kUlNlRHL
圖片附件: Schematic_25w+IRF530+IRF9530+ok_2026-02-20.jpg (2026-2-20 22:48, 113.24 KB) / 下載次數 16https://www.hkepc.com/forum/attachment.php?aid=2515707&k=132575c417e9018838719f81c06c964d&t=1780568839&sid=z4kUlNlRHL

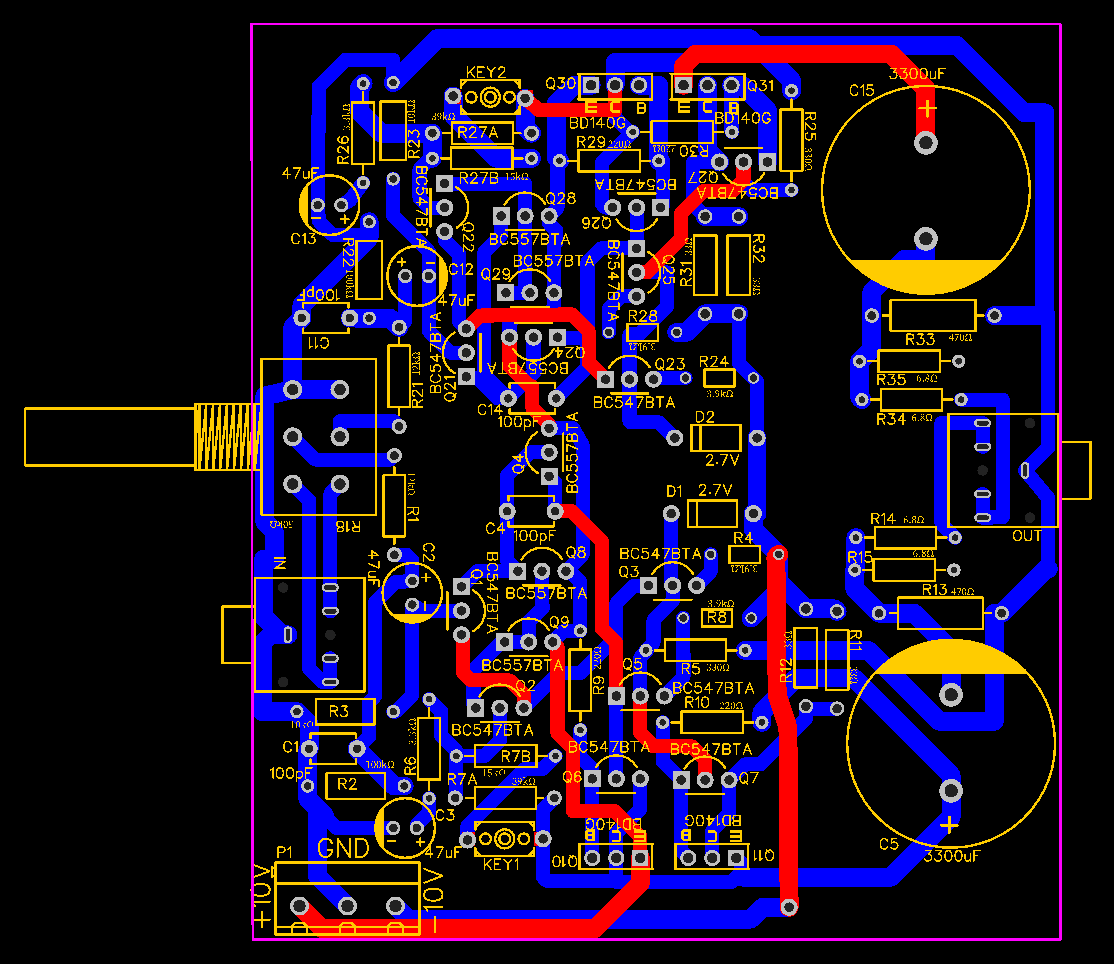

圖片附件: PCB_PCB_25w+IRF530+IRF9530+ok_2026-02-20.png (2026-2-20 22:48, 70.94 KB) / 下載次數 15https://www.hkepc.com/forum/attachment.php?aid=2515708&k=62b69a3b52f005e6be156c9f209b58d7&t=1780568839&sid=z4kUlNlRHL
作者: MCSE 時間: 2026-2-22 12:12
想問一下樓主做呢幾塊板幾多錢？要點樣畀資料廠家？
via HKEPC Reader for Android
作者: aazz 時間: 2026-2-23 00:05
想問一下樓主做呢幾塊板幾多錢？要點樣畀資料廠家？
via HKEPC Reader for Android ...
MCSE 發表於 2026-2-22 12:12
製作底板是這版有人兄介紹的;
不過一直找不到方法;
要用軟件劃好線路圖先;
再由軟件轉劃底板線路;
完成底板圖就要在軟件內轉存店家製板圖;
上網去到店家網頁;
用旺旺連落店家;
店家會給你位置上傳底板張圖;
一次好像沒限上傳製作的底板;
但每一款底板最少要製作五塊;
軟件通常用回店家自家軟件;
EASY EDA 或 尊業版 PRO ;
尊業版 可以買埋零件;
不過要看英文介面;
所以小第只是用 EASY EDA 標準版;
下載軟件時最好登記成為會員;
這個好像要;
小第沒有信用卡;
所以只可以在淘寶找這家店;
那就可以用 支付寶 HK 付款;
小第每次都會製作三款底板;
每款五塊; 顏色店家有幾隻給你選擇;
最初的底板只是劃好就算;
沒有理會板的大小;
所以通常都要 $1XX 人仔;
之後把零件位整理好些;
每款板子都細了些;
通常小過 10cm X 10cm ;
價錢就回落 $100 人仔樓下;
三款, 十五塊 $100 樓下;
店家製作又美觀;
低.......
作者: aazz 時間: 2026-2-24 00:05
今天屋企無人;
就拿塊 100W MONO AMP;
攤開來試試;
用雙 12V 有雜聲;
可能電壓低了很多;
不過輸出;
在輸入無論有沒有訊號;
變化不大

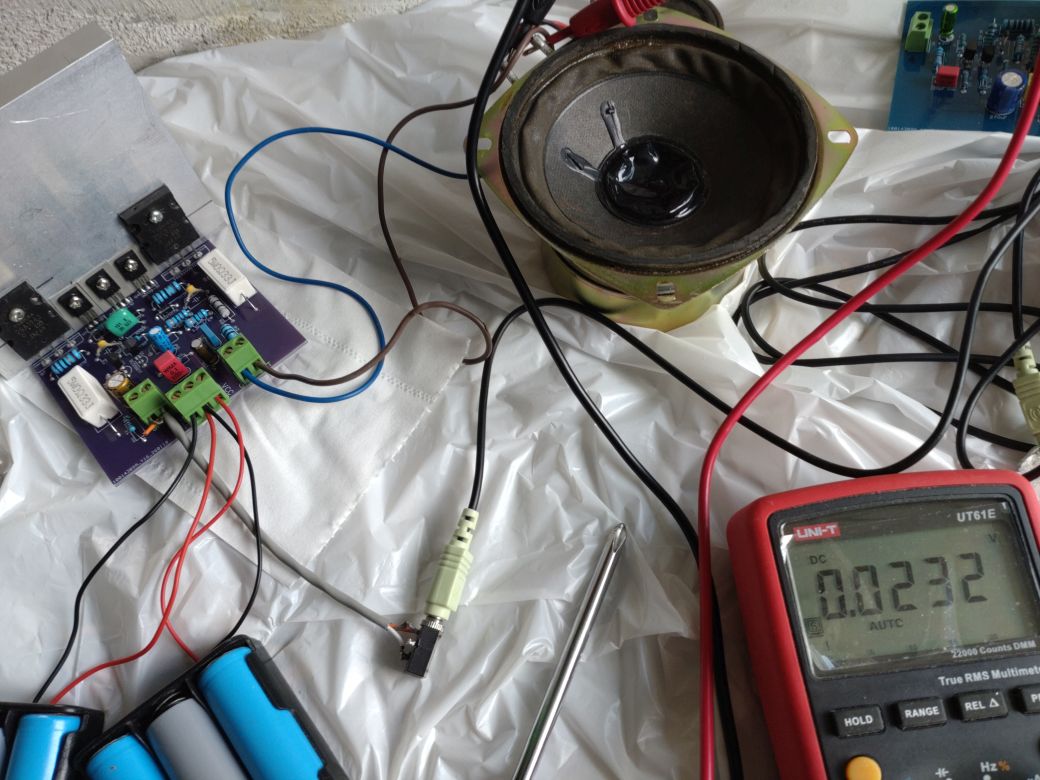

圖片附件: DSC_1235-2.jpg (2026-2-24 00:03, 136.94 KB) / 下載次數 19https://www.hkepc.com/forum/attachment.php?aid=2516171&k=1e5d5729ed1ad718a988afe210204cdc&t=1780568839&sid=z4kUlNlRHL
作者: aazz 時間: 2026-3-22 23:57
散熱器令件終於落了來；
鑽洞上緊；

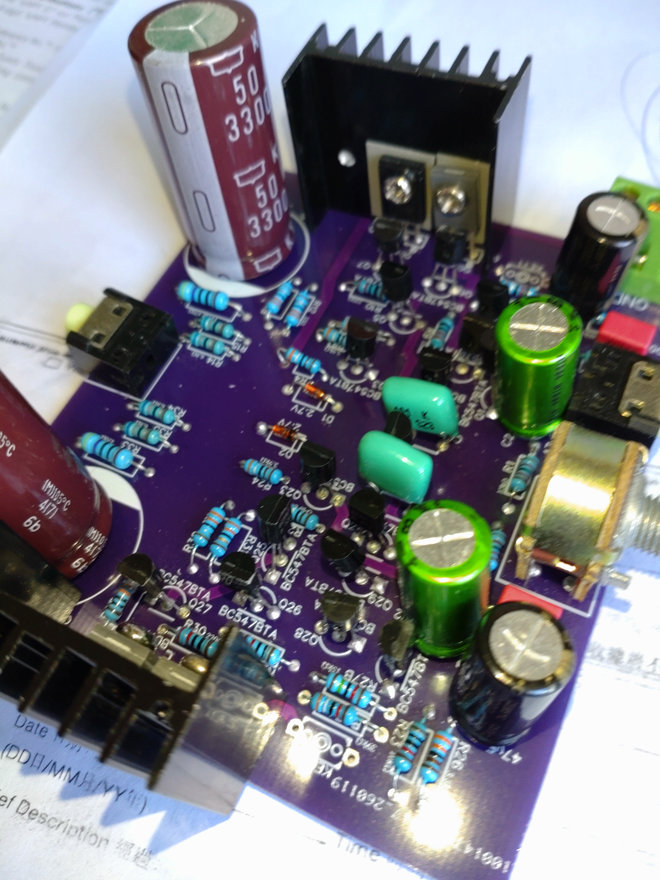

圖片附件: DSC_1279-3.JPG (2026-3-22 23:57, 147.85 KB) / 下載次數 14https://www.hkepc.com/forum/attachment.php?aid=2519797&k=a593eff57dcbc2bc00cb67394b98d165&t=1780568839&sid=z4kUlNlRHL
作者: xo_ox 時間: 2026-3-23 08:13
good post , let me studies ...
