作者: Jimmywwk 時間: 2026-3-11 10:59 標題: 求助PCB出圖
請問有沒有師兄能相助小弟出兩款PCB圖樣, 因小弟完全不懂PCB繪圖, 下載了嘉立創的軟件都無從入手, 其實我的PCB板很簡單, 雙面, 一面是四個圓形接觸面, 引去另一面的4pin, 1.25貼片插座的, 希望有師兄能出手相助 感謝!
作者: cyberyeah 時間: 2026-3-11 11:31
AI幫到你
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: lok418 時間: 2026-3-11 13:45
選好零件未?
作者: Jimmywwk 時間: 2026-3-11 15:17
回覆 3# lok418
零件只有一個, 1.25 4 PIN SMD插座, 另一面只是4個圓形及圓圈形接觸面, 基本上是一片轉接板
作者: royc 時間: 2026-3-11 18:56
淘寶有啲現成嘅轉接板賣, 可以找找
via HKEPC Reader for Android
作者: royc 時間: 2026-3-11 18:58
呢啲啱唔啱
【淘宝】假一赔四 https://e.tb.cn/h.iVVGz6XiyxDYesh?tk=cpQ2UEoOxwz CZ005 「排针单排转接板双排母1.27MM/2.0MM/2.54MM互转排母转接板10/20P」
点击链接直接打开 或者 淘宝搜索直接打开
via HKEPC Reader for Android
作者: ghostkcleung 時間: 2026-3-11 21:00
既然咁簡單,學吓畫啦,
小弟當時都係遇到你呢個問題,
畫畫吓自己進步咗。
作者: Offer 時間: 2026-3-12 08:13

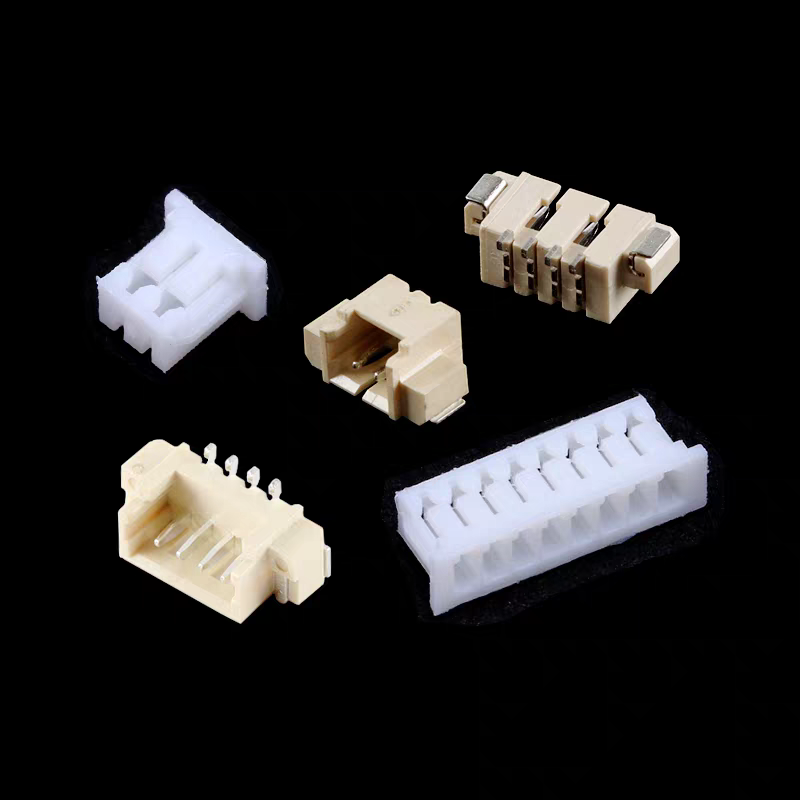

這種?
https://www.hkepc.com/forum/attachment.php?aid=2518423&k=a82bee4beb1d520709e0180301bc7a64&t=1789348894&sid=12lvTn50ZcZ

作者: Jimmywwk 時間: 2026-3-12 08:55
回覆 8# Offer
左下角, 黃色4針的
作者: Jimmywwk 時間: 2026-3-12 09:27

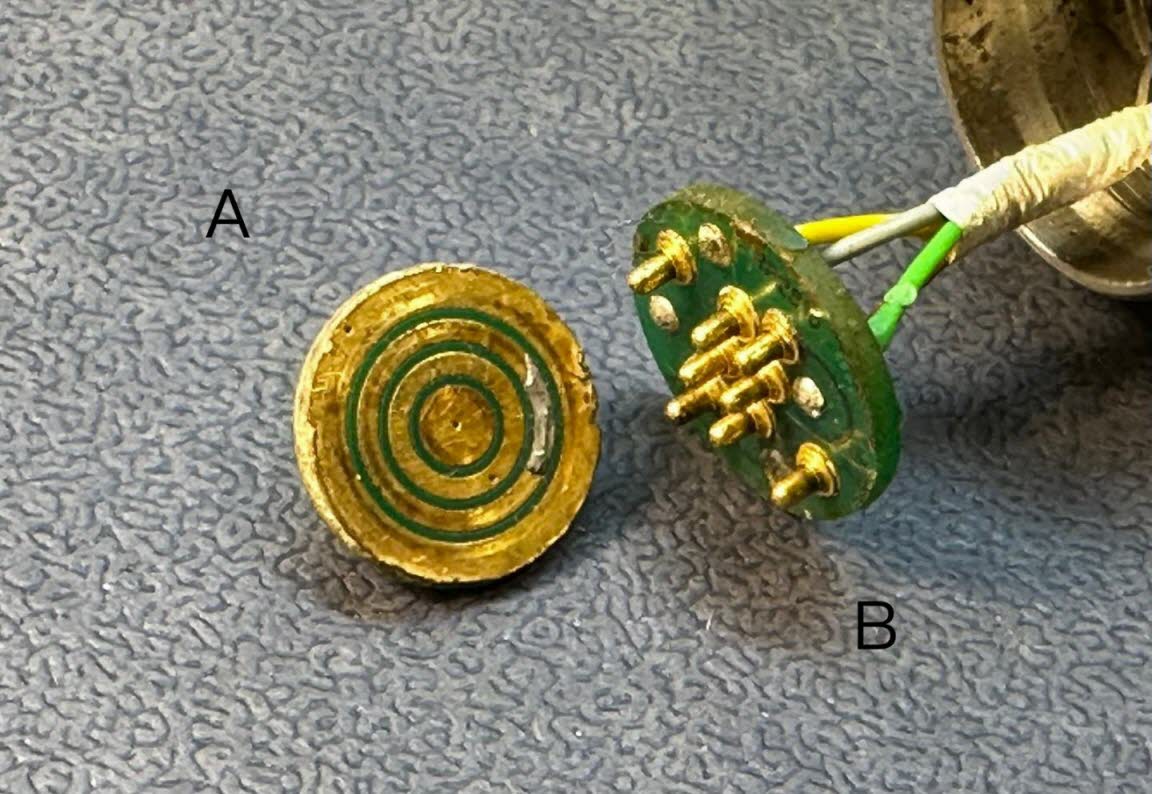

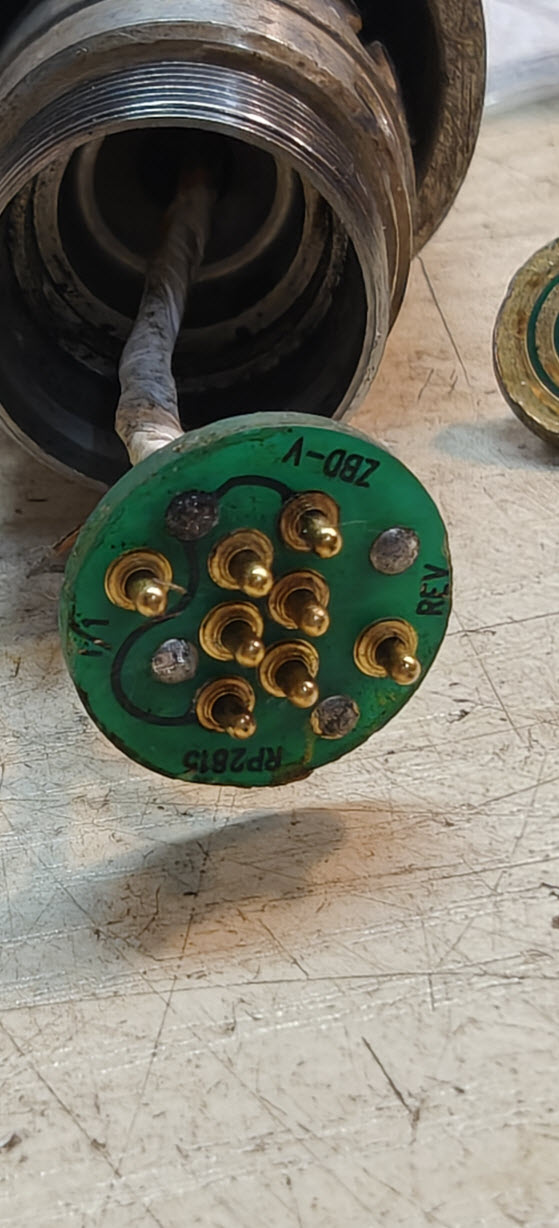

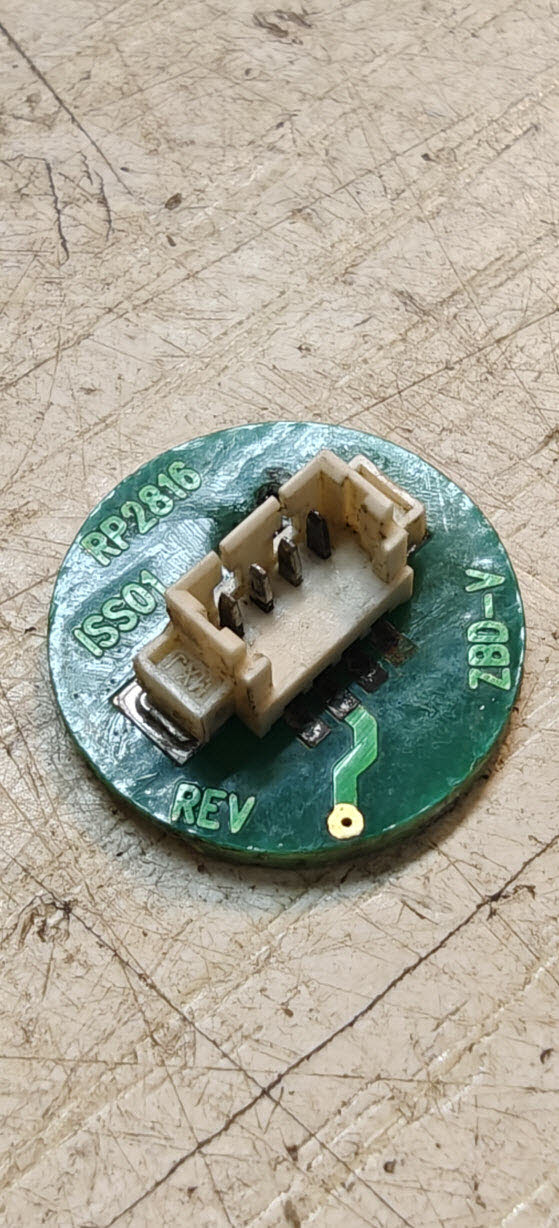

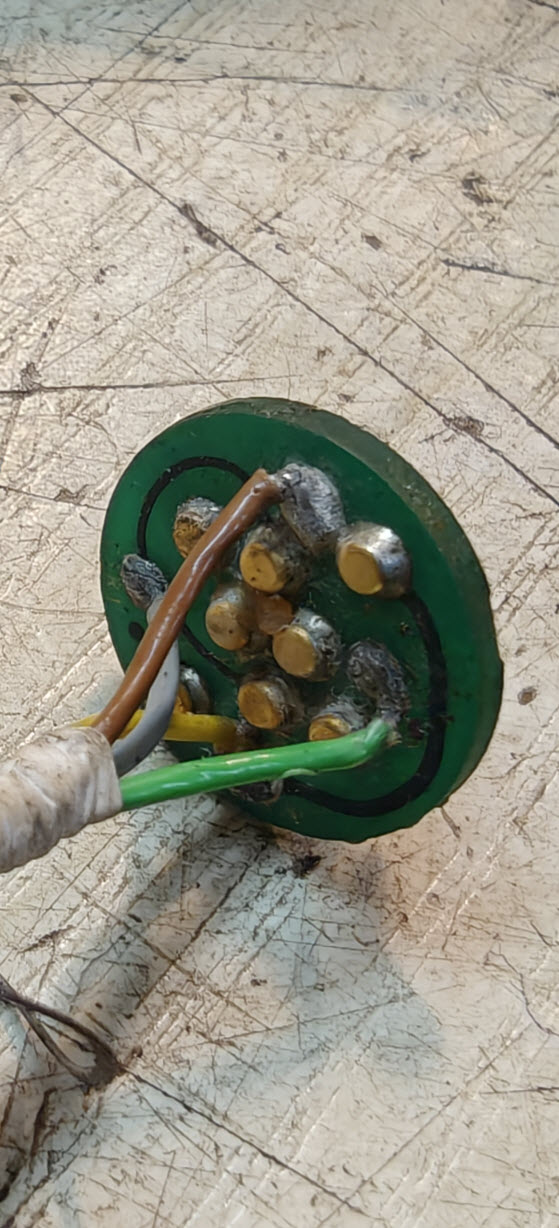

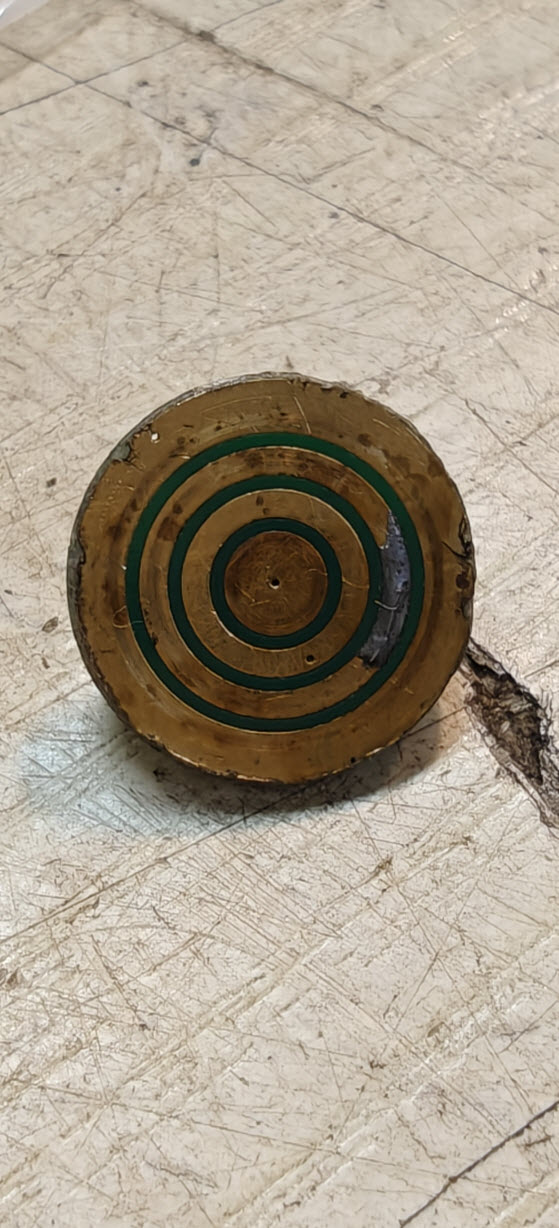

圖中的兩款轉接板, 尺寸只有15mm直徑, 試過在某寶上找過廠家做抄板的, 但他們回覆是會把寄去的主板做破壞, 所以不想給他們做, 但自己又不懂畫PCB圖檔, 希望能有師兄能幫幫忙。謝謝!
https://www.hkepc.com/forum/attachment.php?aid=2518425&k=1ceaa8be568dd584b5609ade36f5062c&t=1789348894&sid=12lvTn50ZcZ

https://www.hkepc.com/forum/attachment.php?aid=2518427&k=76b4ccebb5f406015060ec90d41dbd3b&t=1789348894&sid=12lvTn50ZcZ

https://www.hkepc.com/forum/attachment.php?aid=2518428&k=8d3c8c0568f380b124de8c3ed2659e81&t=1789348894&sid=12lvTn50ZcZ

https://www.hkepc.com/forum/attachment.php?aid=2518429&k=a2d0ab8353b96032009720b533ddef33&t=1789348894&sid=12lvTn50ZcZ

https://www.hkepc.com/forum/attachment.php?aid=2518430&k=3195c0db774ec79ca481e9a055887e9a&t=1789348894&sid=12lvTn50ZcZ

作者: MCSE 時間: 2026-3-15 14:36
嘉立創用乜嘢軟件?
via HKEPC Reader for Android
作者: Ian_Seabourne 時間: 2026-3-15 22:50
EasyEDA,建議用 Pro 版。
Standard 版的資料 import 入 pro 版會很多零件錯位。
https://prodocs.easyeda.com/en/quick-start.html
作者: Jimmywwk 時間: 2026-3-16 15:05
回覆 11# MCSE
PCB圖我已做了出來, 但不知道畫得對不對, 發到他們客服, 他們又說不清楚我的設計, 無從建議, 只給我幾條指導連結給我參考 現在也不懂如何下單
作者: Ian_Seabourne 時間: 2026-3-16 16:24
不是高科技商業秘密的話,可以post 晒線路圖+每層的圖出來...
- Top silk screen + top layer + top solder mask
- Bottom silk screen + Bottom layer + Bottom solder mask
- 3D立體模擬圖
這裡自然有人會答到你什麼問題
作者: Jimmywwk 時間: 2026-3-16 18:36
回覆 14# Ian_Seabourne
沒秘密, 明天可以upload上來, 謝謝
作者: hon829 時間: 2026-3-16 20:54
好多嘢看就簡單!

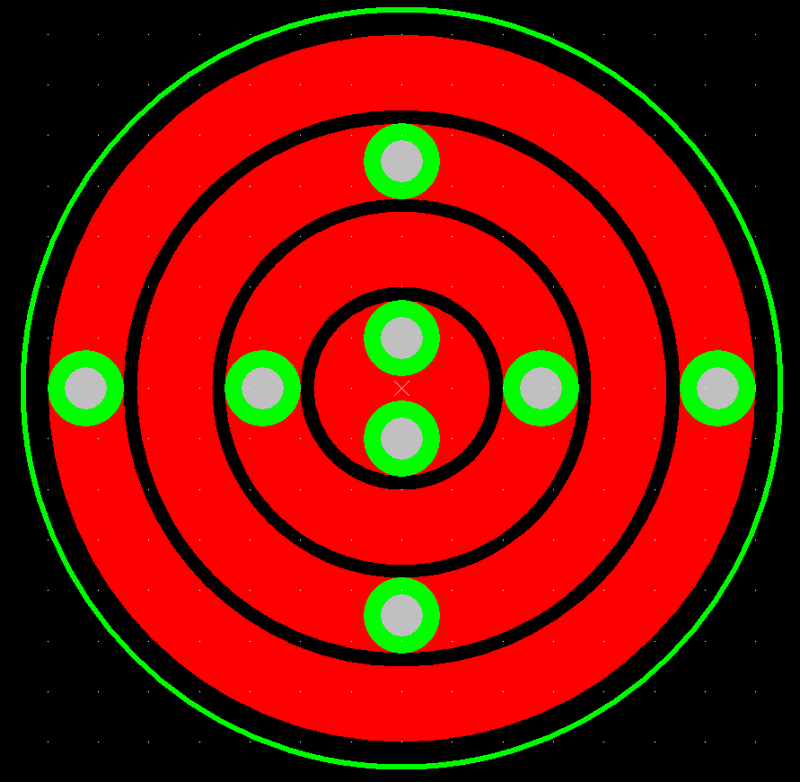

好似8支彈弓針擲正金圈背後都是計算的數據
https://www.hkepc.com/forum/attachment.php?aid=2519003&k=5a5d4fc29cc260a0d6a3e59bb0589da8&t=1789348894&sid=12lvTn50ZcZ

作者: Jimmywwk 時間: 2026-3-17 09:12
回覆 16# hon829 [/

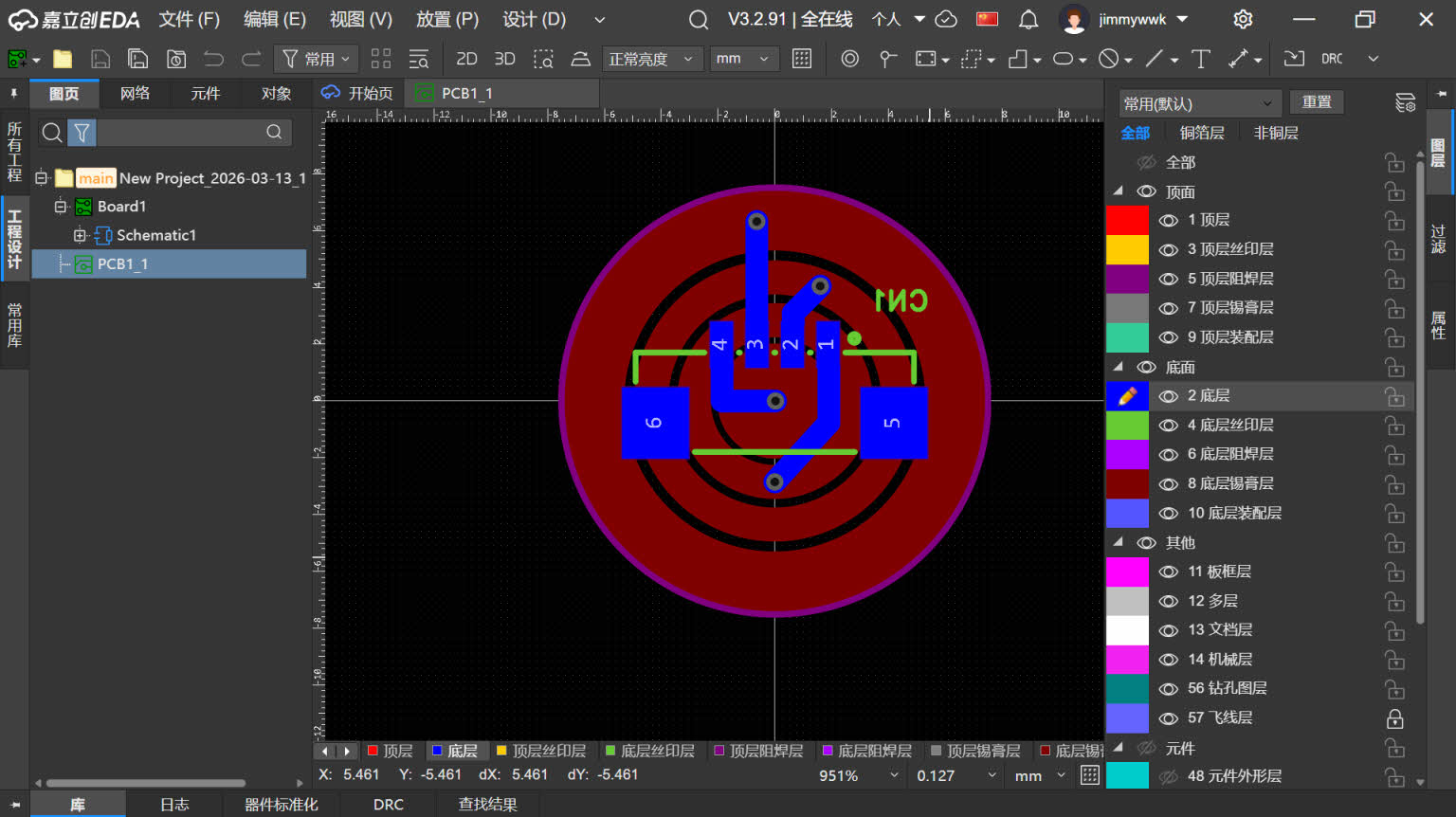

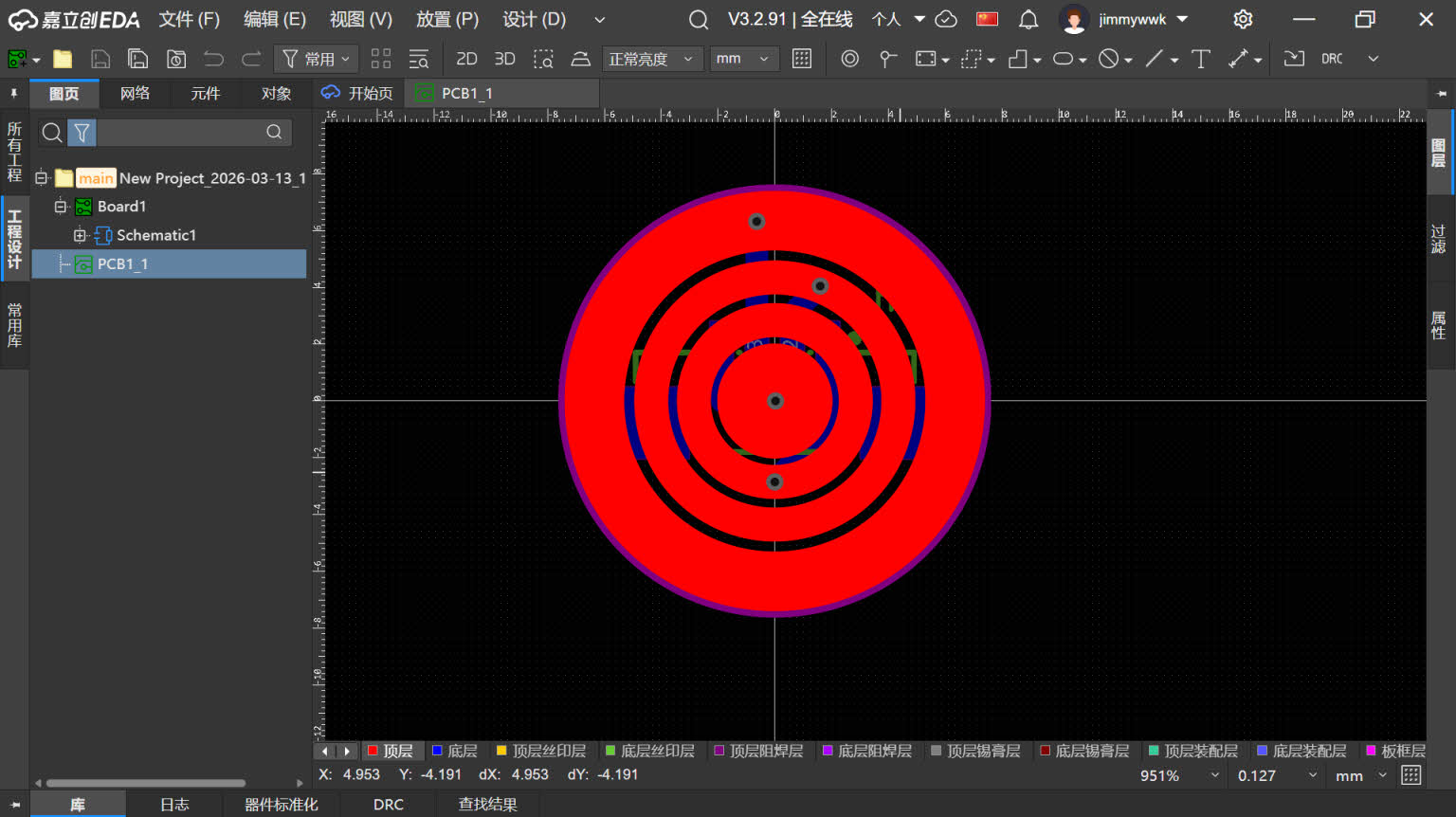

圖中四個圓圈要做鍍金接觸面, 但我不知道這樣畫對不對, 我擔心做出來會是全上了漆油的。 另外四個過孔位要連接到後層PCB的四針SMD插座, 過孔有分帶銅及不帶銅, 是否要帶銅的? 但在過孔的選擇裡沒有帶銅或不帶銅的選項, 怕做了出來接觸面又未能導通到插座
https://www.hkepc.com/forum/attachment.php?aid=2519050&k=1b385651e9fb3ddb73dcd36a12efa66f&t=1789348894&sid=12lvTn50ZcZ

https://www.hkepc.com/forum/attachment.php?aid=2519051&k=e17ce878bc9bf8b5e7223d986cd69548&t=1789348894&sid=12lvTn50ZcZ

作者: Jimmywwk 時間: 2026-3-17 18:52
最後經嘉立創的客服及技術支持的協助下已改好圖及完成下單程序了.
