作者: killer699    時間: 2019-1-7 00:29     標題: [ITX]RAIJINTEK OPHION EVO機箱 (1/19更新: CPU+GPU雙水冷)

本帖最後由 killer699 於 2019-1-19 12:43 編輯

1月19日更新

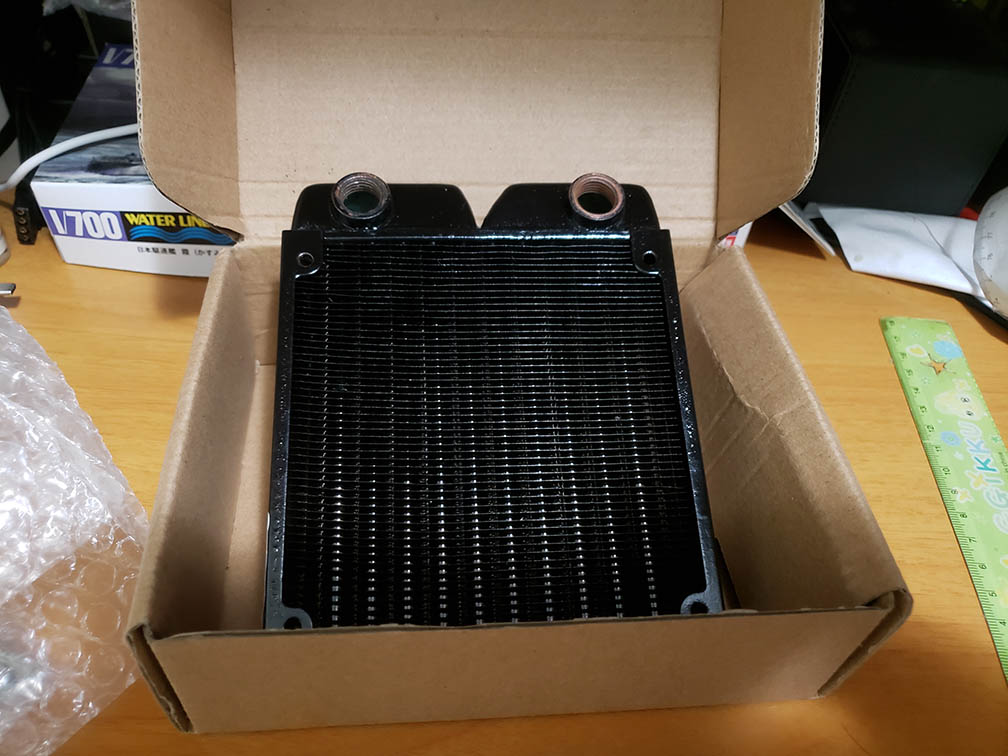

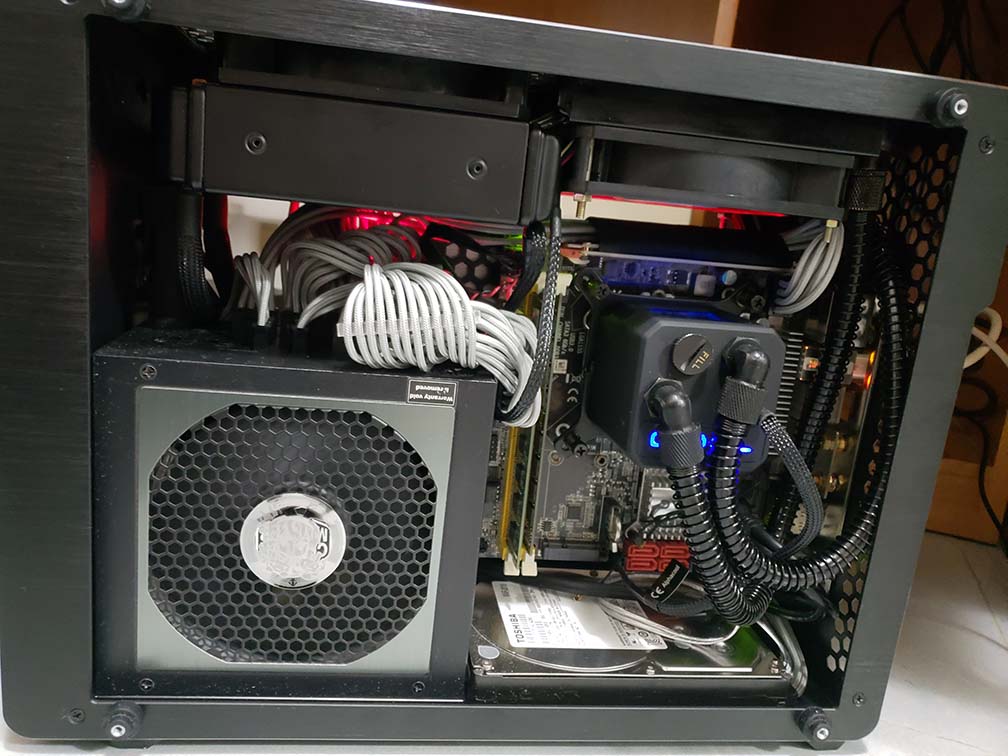

淘來的CPU 120銅排已到, 25mm厚

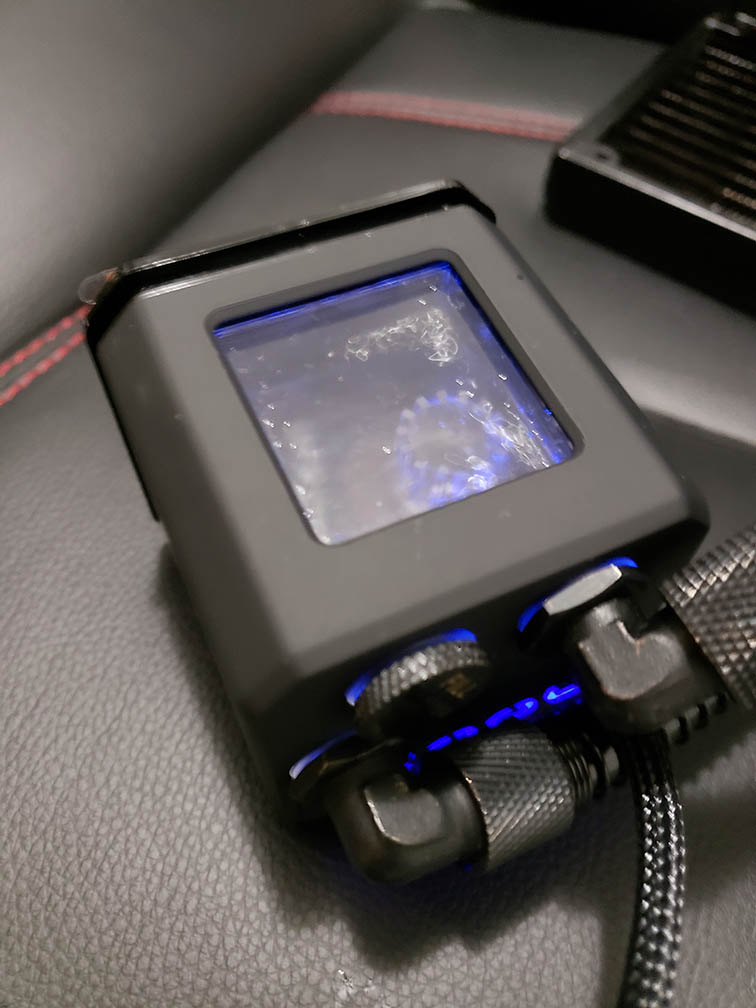

alphacool eisbaer solo冷頭水箱水泵3合1,
水泵72l/h 0.85m head, 性能好過不少aio(但依然比不上獨立泵)
貪佢有偷透窗睇到泵+水位+水流, 而且容易加水容易換管

淨高67mm, 連緊湊型fittings應該<90mm, 但最後都係頂側板...

上水, 風扇用GT2150, 走管好樣衰

呢到可以留意下
1. gpu水冷一定要風扇在冷排上方, 否則會扇會俾8pin電線卡住
2. 因為冷排會有凸出位做U型彎道, cpu水冷要冷排在風扇上方, 否則兩個冷排凸出位互頂
3. 所以cpu冷排要25mm厚=vega水冷風扇厚度, 否則又會頂

換晒套新線後, 乾淨了很多, 但其實可以更短

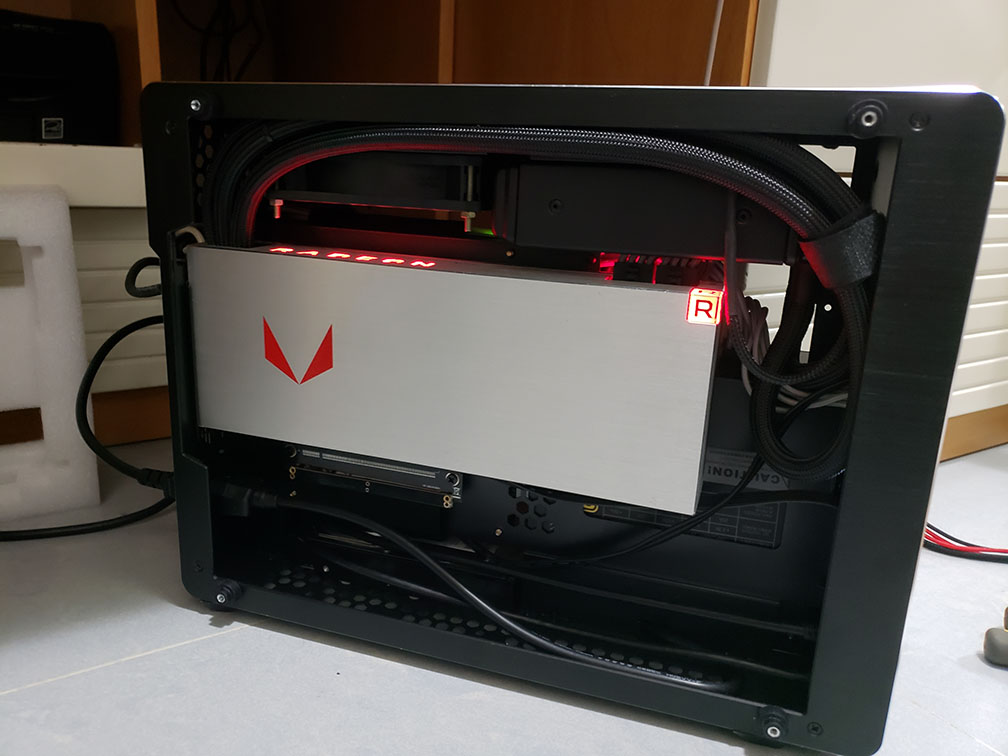

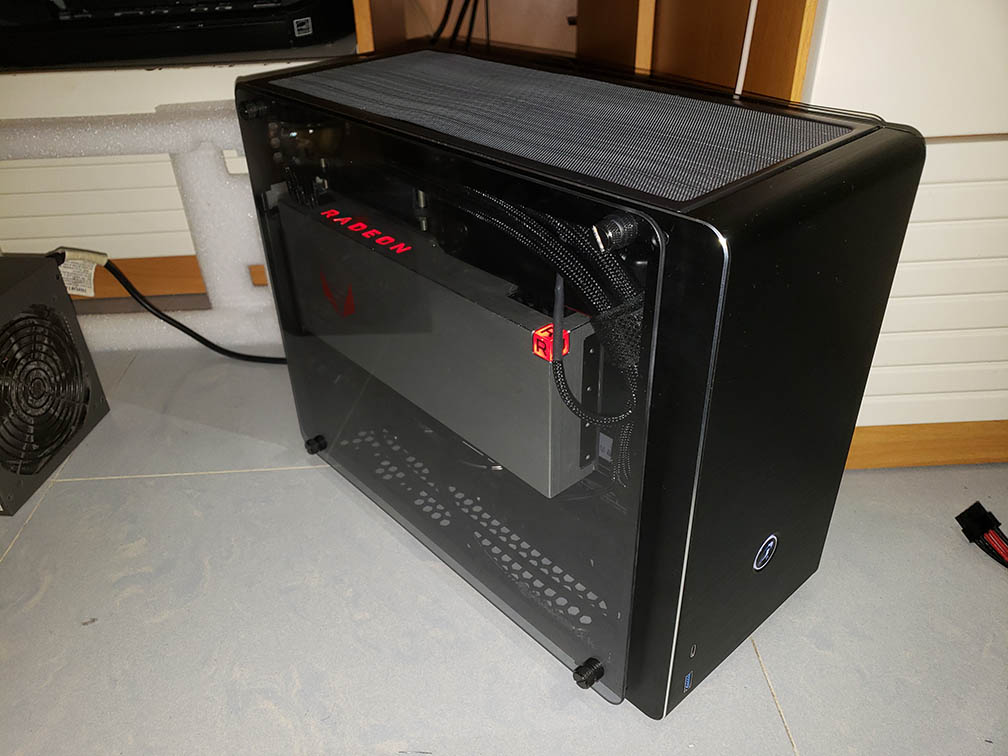

最後補張型仔VEGA+側透



i7 2600燒機最高55度

黎緊計劃
1. 等ZEN2, 換走塊樣衰板
2. 有錢後張個HDD換成2.5吋SSD收落前面板, 個空位放風扇或多個排
3. EISBAER冷頭個發光LOGO唔係RGB但可以用配件改色, 可能白色好睇少少...
----------------------------

想玩水冷SFF ITX好耐, 但係一直都冇心機(錢)搞
因自己最近仲手痕入左張老礦VEGA64
高W數SFX牛貴到傻左, 而且有個傳家3.5吋HDD
好難搵到又細又裝得晒ATX+3.5既CASE
機緣考合下搵到個OPHION EVO, 顯卡主板背對背設計
雖然接近20升, 但放得齊ATX牛, 3.5HDD, 2.5SSD, 240水冷, 全長卡都算係咁

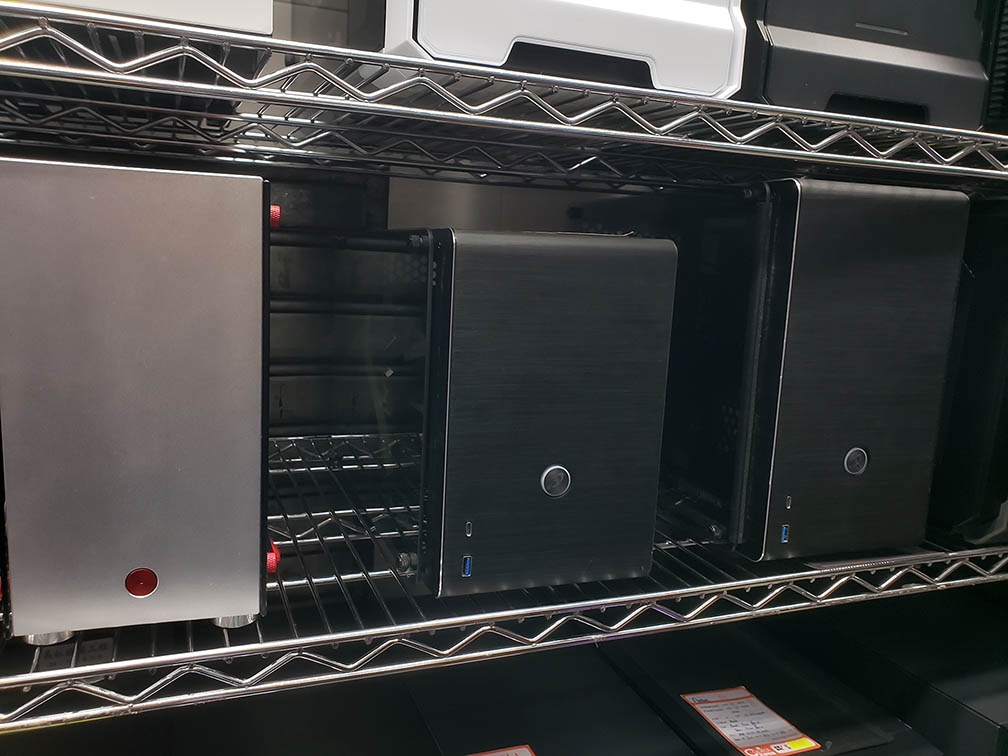

展示架上同場三部都係顯卡主板背對背設計
左邊係sunmilo T03 (SFX牛, 有240冷排位, 不計腳約10升)
中間係raijintek OPHION (ATX牛, 無240冷排位, 計埋腳約16升)
右邊係raijintek OPHION EVO(ATX牛, 有240冷排位, 計埋腳約19升)

今次開箱介紹的是OPHION EVO
睇數字174×375×290 mm好似好肥咁
但其實剩計金屬架部份只有大約155mm寬
其餘係兩塊浮空既側透玻璃, 空間感唔會感到比其他類A4機箱差

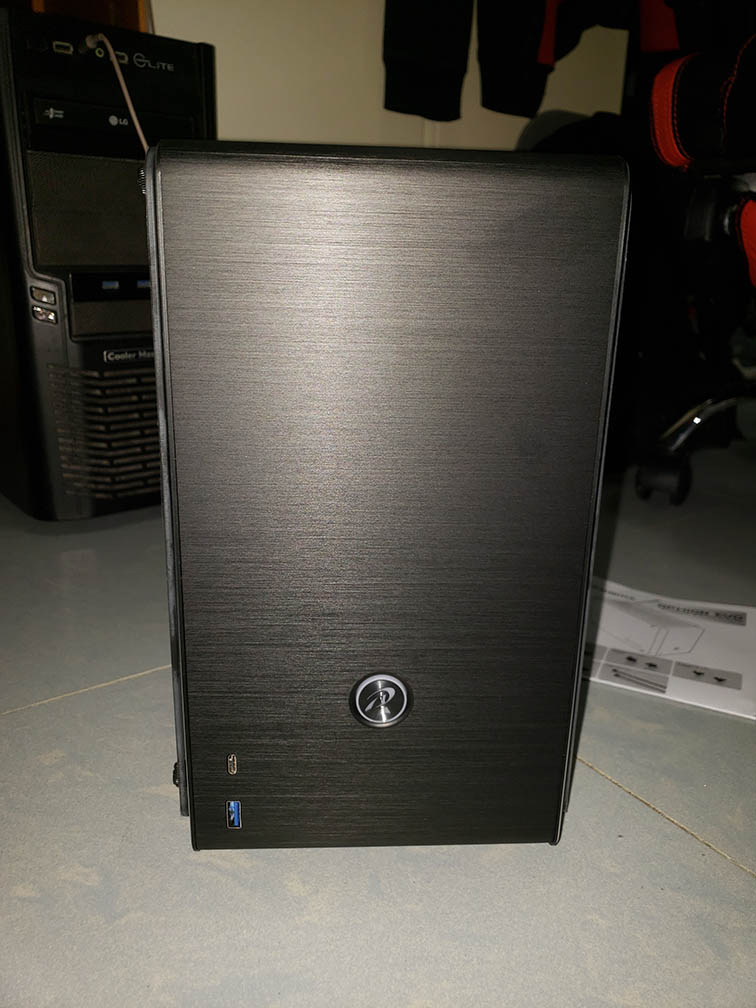

黑色鋁機身+拉絲處理
淘佬好多類似機箱都係銀色機身+噴沙處理
喜歡拉絲定噴沙就見仁見智了
不過要玩RGB的話內龍最好都係黑色比較明顯

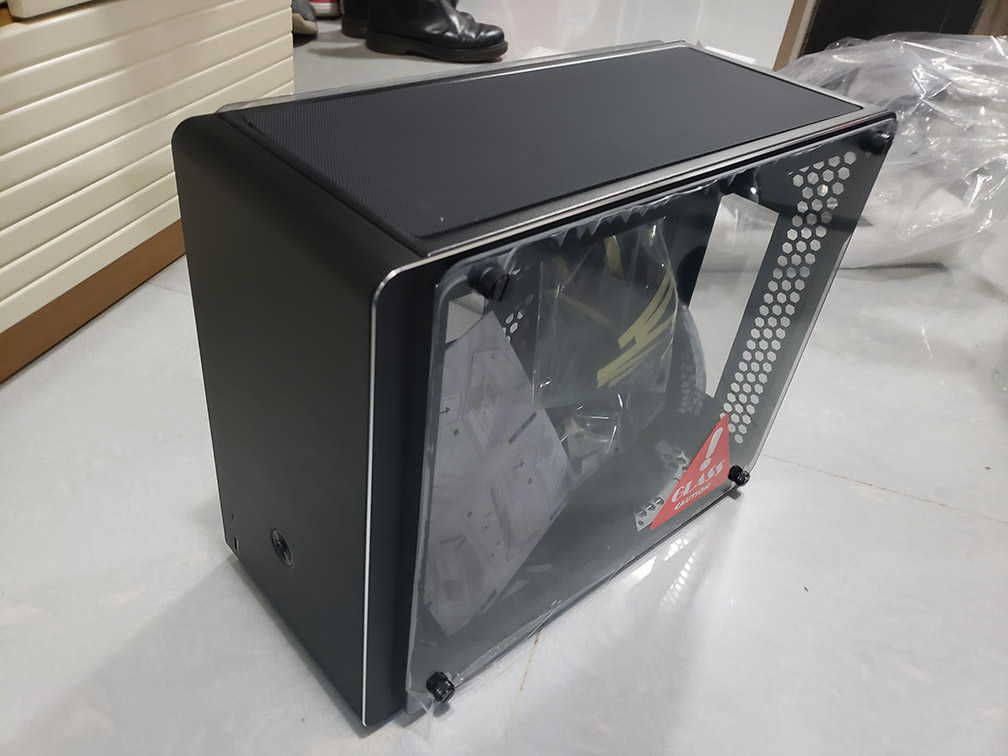

雙玻璃側透

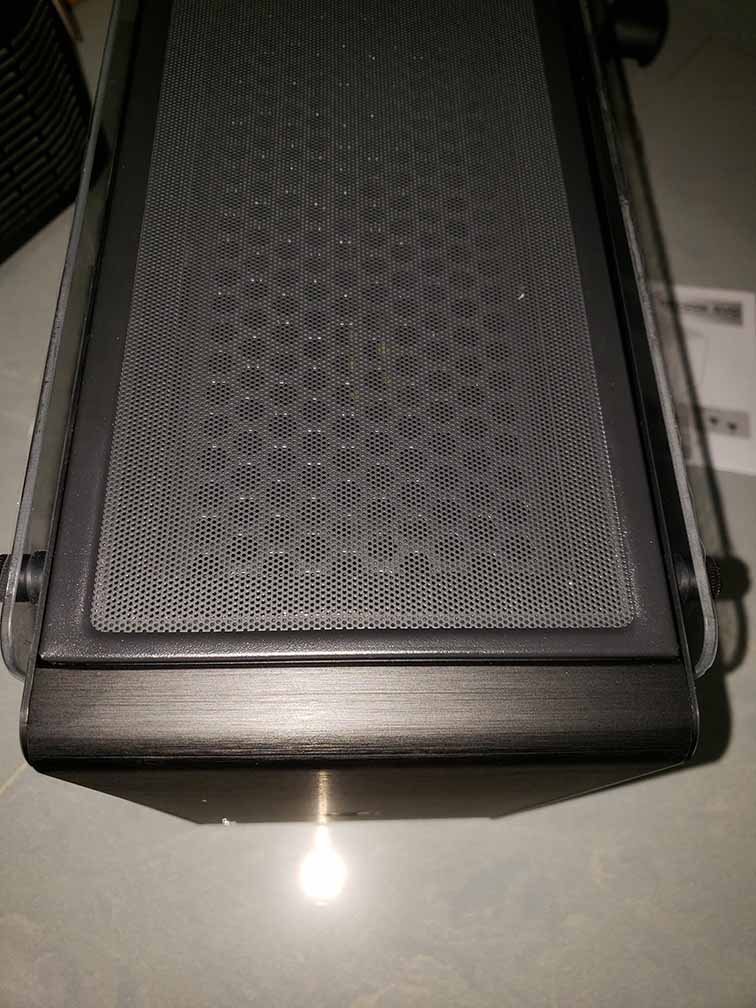

頂部有超大磁點防塵網, 比直接睇到開孔或冷排美觀得多
但睇落風阻不細...

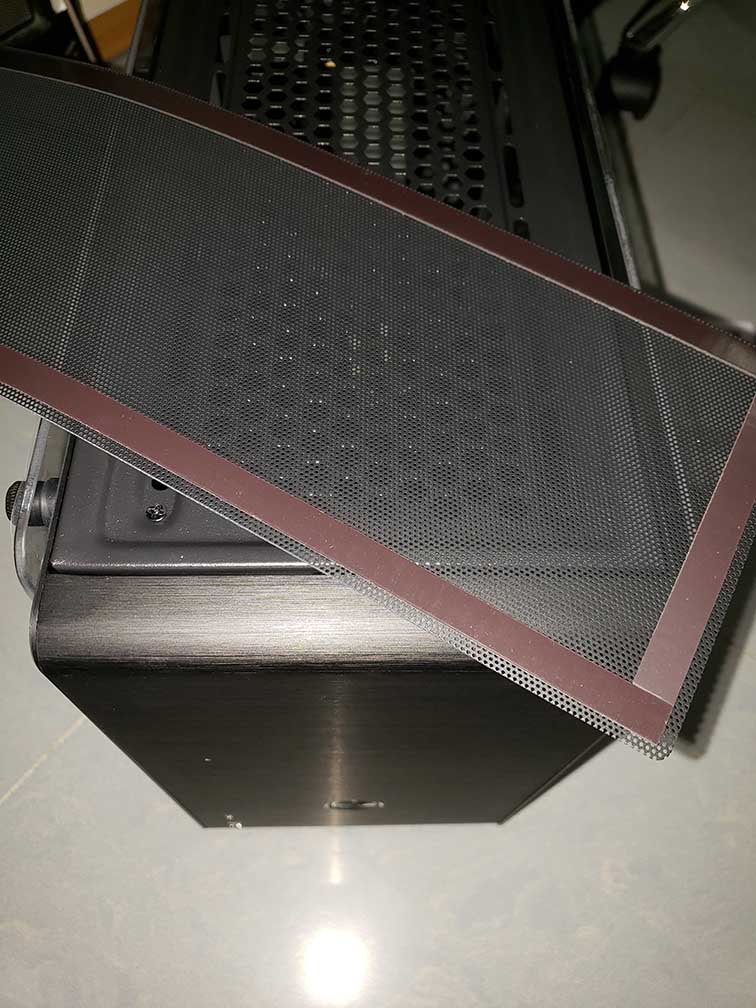

磁點易拆 (底部都有一個細塊的, 搬運時要小心唔好整甩整唔見)

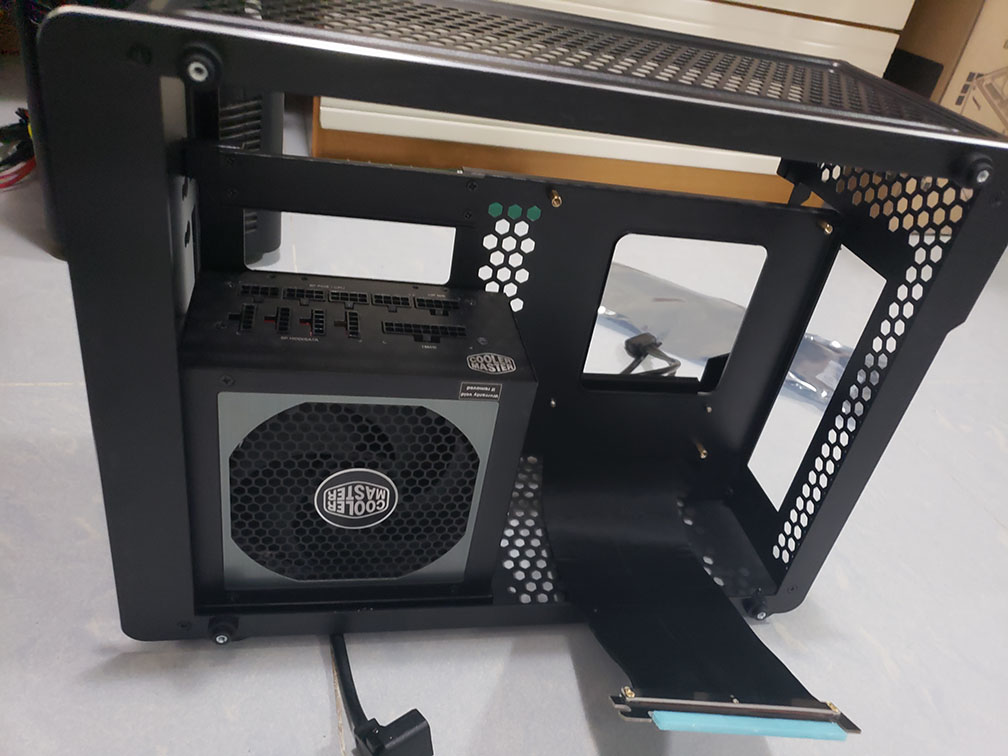

火牛可以正常ATX牛, 加長都似乎OK
由於VEGA64官方建議750W(預超頻), 而賊船就快出果隻白金SF750開價要千五,
唔超用銀石金牌SX650都要七百
而我二手執隻姑媽金牛V750都只係三百幾
所以我真係玩唔落SFX牛箱

然而姑媽V750電源同個箱唔太夾, 一來LOGO反轉放好樣衰(如果用銀石牛, LOGO對稱唔會反轉會順眼D)

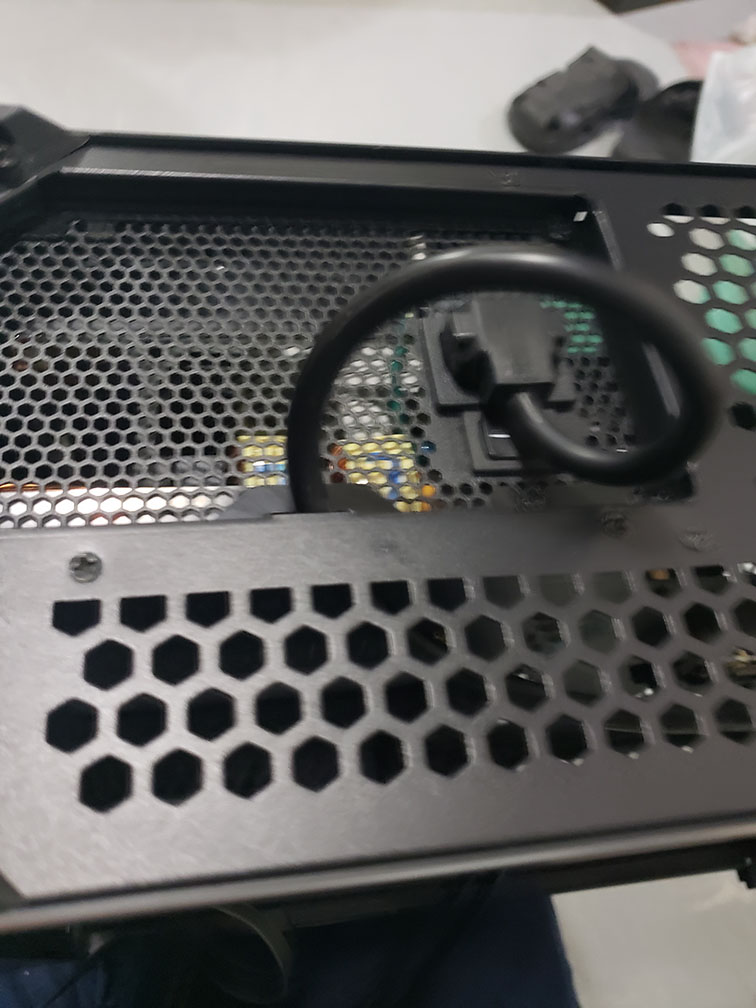

二來電源開關於牛線插頭正下方, 機箱送的90度延長線會有機會頂您個制

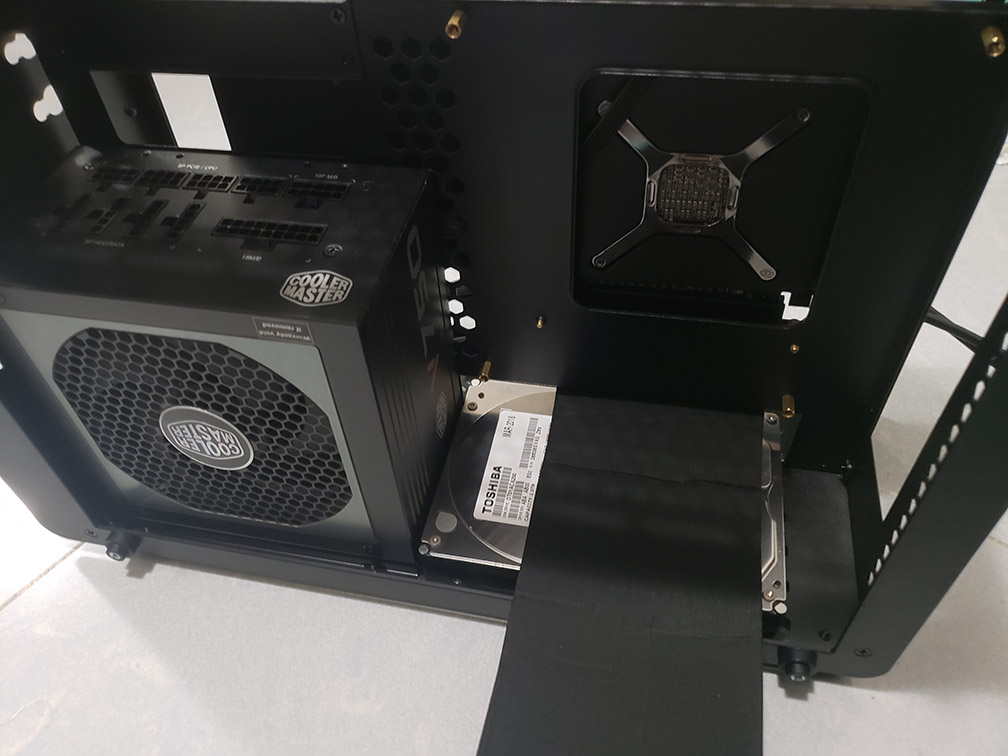

底板正下方可以一隻3.5, 或者兩隻2.5, 或者12CM風扇, 或者12CM超薄冷排(不帶扇)

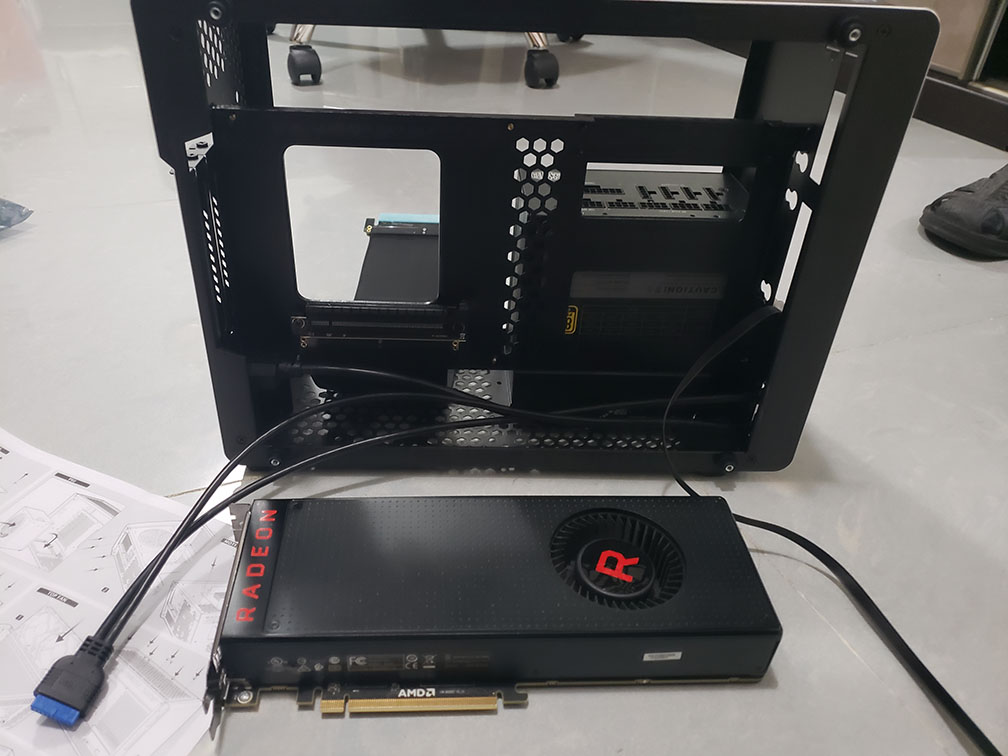

顯卡方面, 全長可以最多330mm, 寬135mm
(當有25mm冷排+25mm風扇+1mm螺絲頭, 厚排自己扣除番)

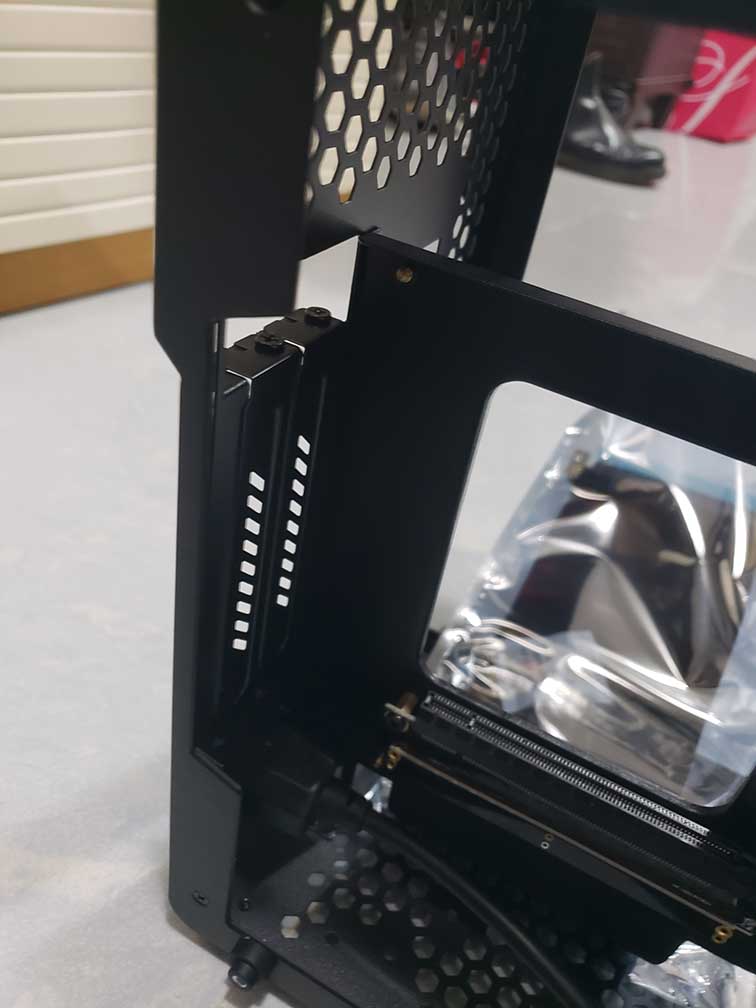

機箱個邊框係凹左落去, (剛出果時係直上直落, 呢個位係後來批次改良的)
加上側透玻璃有浮空一少段距離
所以放可以放2.5槽高顯卡
但個人不建議, 因為太貼都係冇風入, 除非您係風水一體卡

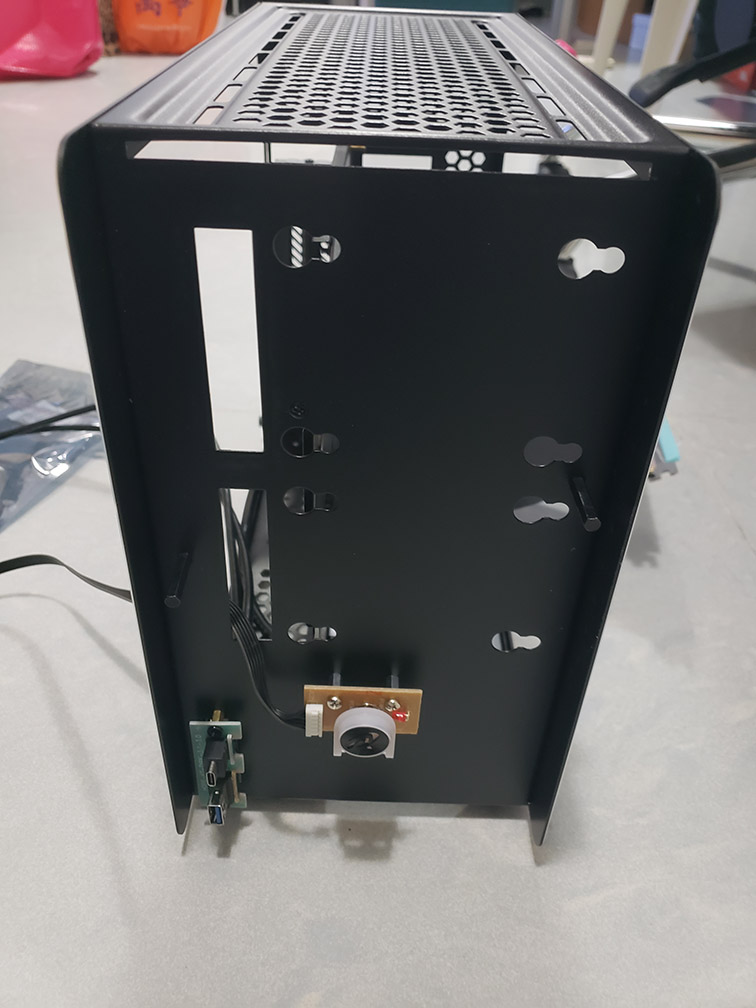

正面暗藏兩個2.5吋, 如果用唔晒都可以放個PWM HUB之類


由於我D水冷件、模組牛短線仲在淘寶路上, 加上預左ZEN2時都會換過晒板U
就無謂貼自己POST窮人半成品了

但係國外都有神人將這個箱玩到出神入化
放得落水泵水箱, 用左240+120排, CPU GPU雙水冷, 仲係硬管
大家可以參考下
https://imgur.com/user/MilesPotton

有問題可以問我




-------------------------------------


1月10日更新!!!!

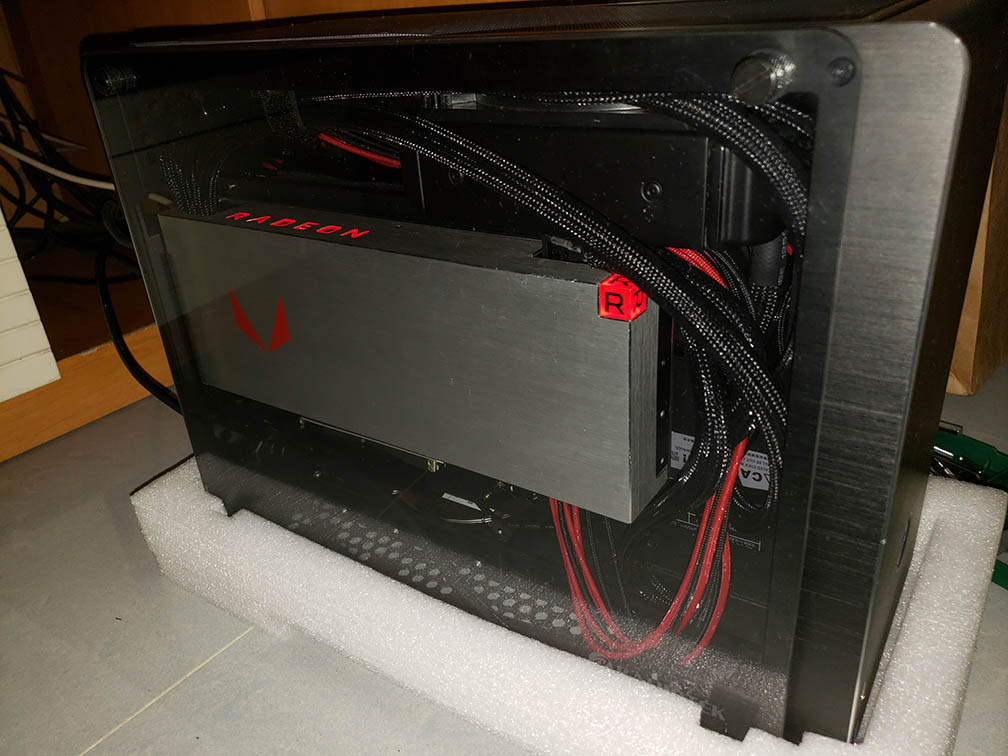

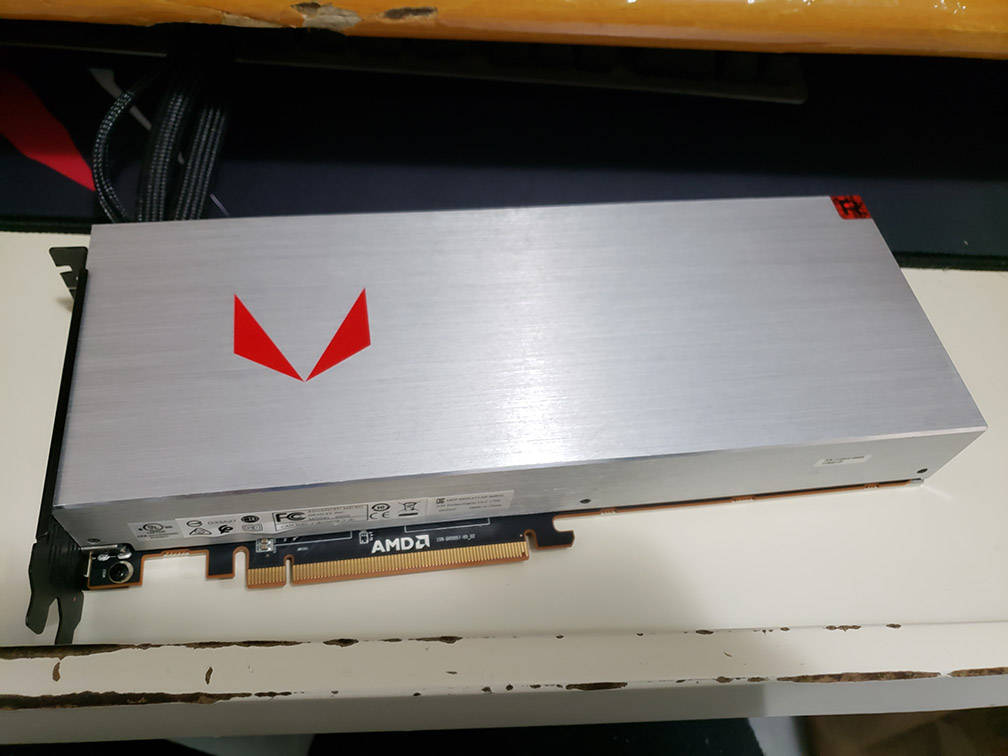

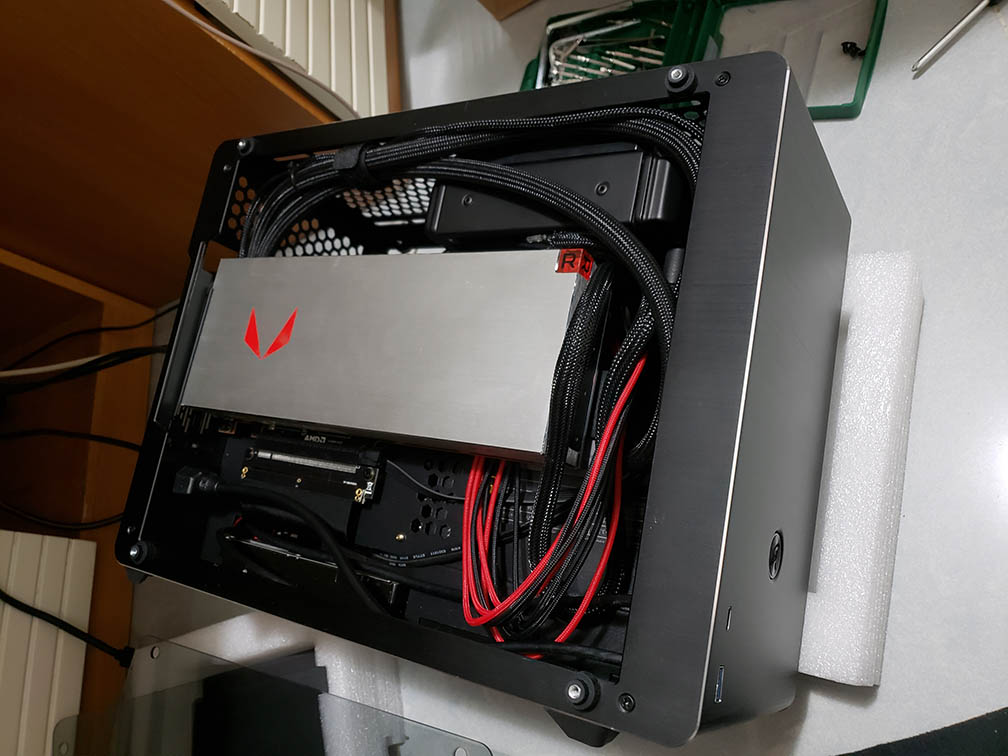

收左張VEGA64限量水冷版


呢張睇真d, 個設計同個case完全一樣
都係鋁合金拉絲處理+反光銀色邊緣
好親!



一開始官方vega spec寫個65mm厚, 而我測量case上方240排位只有64mm高度
但係到手後發現原來係岩岩好64mm厚+螺絲頭1mm
岩岩好入到頂部, 真係1mm都冇多

但係冷排要由push改成pull, 風扇在上冷排在下
因為顯卡8pin線會自然向上反彈, 如果係風扇在下冷排在上, d線會頂線

開機!!!!!!!!!!!



我本來打算cpu + gpu 自組水共用240排
但難得入手咁型仔一體水版vega
我cpu要改晒d預定路線變成120排


btw, 二手區放左張舊vega64公版(下圖)
遲少少可能會再放一個240排(全新)同 gt2150扇
計劃改晒

圖片附件: T03_ophone_evo.jpg (2019-1-6 23:20, 120.85 KB) / 下載次數 243
https://www.hkepc.com/forum/attachment.php?aid=2103409&k=7eddade84cefa0a8a31e263bc4d4aa7c&t=1781884221&sid=18r68Q8yKp



圖片附件: psu_cable.jpg (2019-1-6 23:20, 132.17 KB) / 下載次數 205
https://www.hkepc.com/forum/attachment.php?aid=2103410&k=bdf37f56ceda3472ed14345442b09cf7&t=1781884221&sid=18r68Q8yKp



圖片附件: psu_1.jpg (2019-1-6 23:48, 130.35 KB) / 下載次數 193
https://www.hkepc.com/forum/attachment.php?aid=2103424&k=40d1ce493d37ff0f9efcd78cec042d44&t=1781884221&sid=18r68Q8yKp



圖片附件: gpu_new.jpg (2019-1-6 23:48, 67.13 KB) / 下載次數 260
https://www.hkepc.com/forum/attachment.php?aid=2103425&k=f34f28a8b7ace42e1965ed5b11737cf0&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190104_214946.jpg (2019-1-6 23:54, 120.07 KB) / 下載次數 226
https://www.hkepc.com/forum/attachment.php?aid=2103427&k=18c444adffa554ae066bcbef980ec5d9&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190103_213216.jpg (2019-1-6 23:58, 112.06 KB) / 下載次數 235
https://www.hkepc.com/forum/attachment.php?aid=2103428&k=f11c120adef43920819e7fad01a9d4ee&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190104_210551.jpg (2019-1-6 23:58, 136.36 KB) / 下載次數 223
https://www.hkepc.com/forum/attachment.php?aid=2103429&k=55edc37af325760c77e2d2dad3d4b026&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190103_213230.jpg (2019-1-7 00:03, 108.33 KB) / 下載次數 211
https://www.hkepc.com/forum/attachment.php?aid=2103430&k=cbe69dbbf6beede8d3abe136fcd946a8&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190103_213242.jpg (2019-1-7 00:04, 116.42 KB) / 下載次數 267
https://www.hkepc.com/forum/attachment.php?aid=2103431&k=1ac2364bbfcd81a1cae60bfe4d4ad143&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190104_213137.jpg (2019-1-7 00:15, 136.83 KB) / 下載次數 222
https://www.hkepc.com/forum/attachment.php?aid=2103433&k=9f479d082bab730788447d286f6c29f9&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190104_221839.jpg (2019-1-7 00:22, 132.16 KB) / 下載次數 213
https://www.hkepc.com/forum/attachment.php?aid=2103437&k=e7bdbe7721982f2de7d48541a52bf28d&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190110_212849.jpg (2019-1-10 23:44, 117.43 KB) / 下載次數 232
https://www.hkepc.com/forum/attachment.php?aid=2104226&k=4f9ba1bbb9d352662a708eaa2eee0d81&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190110_223738.jpg (2019-1-10 23:44, 117.69 KB) / 下載次數 261
https://www.hkepc.com/forum/attachment.php?aid=2104227&k=a51388c25cdf031432672534ad8b01f6&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190110_224640.jpg (2019-1-10 23:44, 126.57 KB) / 下載次數 199
https://www.hkepc.com/forum/attachment.php?aid=2104228&k=2250c4f4b4de35f918576455ca649b55&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190118_202444.jpg (2019-1-19 12:43, 130.57 KB) / 下載次數 302
https://www.hkepc.com/forum/attachment.php?aid=2105741&k=6247c08c2e5f85e183dfedcb9f1765e3&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190118_215353.jpg (2019-1-19 12:43, 97.13 KB) / 下載次數 203
https://www.hkepc.com/forum/attachment.php?aid=2105742&k=a4857578872c6c45b557bcae7490b5ba&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190119_002934.jpg (2019-1-19 12:43, 126.99 KB) / 下載次數 195
https://www.hkepc.com/forum/attachment.php?aid=2105743&k=02db7dda4dab0e772c99197a837e1df4&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190119_005520.jpg (2019-1-19 12:43, 110.93 KB) / 下載次數 213
https://www.hkepc.com/forum/attachment.php?aid=2105744&k=a8627802d6f6d7ad84bbbc5b3b8c5aad&t=1781884221&sid=18r68Q8yKp



圖片附件: 20190119_005846.jpg (2019-1-19 12:43, 114.62 KB) / 下載次數 226
https://www.hkepc.com/forum/attachment.php?aid=2105745&k=b0ef215c69225aa493579aa3c13b5c23&t=1781884221&sid=18r68Q8yKp

---

作者: gn01119056    時間: 2019-1-7 16:37

本帖最後由 gn01119056 於 2019-1-7 16:50 編輯

呢隻上自組水好高難度...

有唸過用呢隻玩一體水, 不過怕唔岩位

最麻煩係底部冷排裝唔到風扇

感覺係右邊唔用玻璃, 加風扇入風會好些, 因為多數只會睇一邊

---

作者: crackong    時間: 2019-1-7 17:27

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: killer699    時間: 2019-1-7 18:38




似A4多d
但A4係sfx牛，hdd放牛下面
呢個係atx牛，hdd放主板下面

---

作者: killer699    時間: 2019-1-7 18:50



上水會比其它同類機箱好少少
側透玻璃佢浮起左所以冷頭最高9cm,
其他多數6至7cm就頂到側板（比如上面隻T03

至於個底放單120排，都只係聊勝於無
仲不如放25mm厚風扇入氣做好氣壓平衡

---

作者: Ysoserious    時間: 2019-1-7 18:54

我都有角落鋪望過呢3個箱

左手邊個隻上面風口位太大，無前置19pin 但係最靚仔
raijintek OPHION/evo 都係我目標之一，不過我麻麻地riser cable，如果唔似師兄玩定制線，我怕太迫會夾爆條cable

---

作者: killer699    時間: 2019-1-7 19:40

本帖最後由 killer699 於 2019-1-7 19:41 編輯

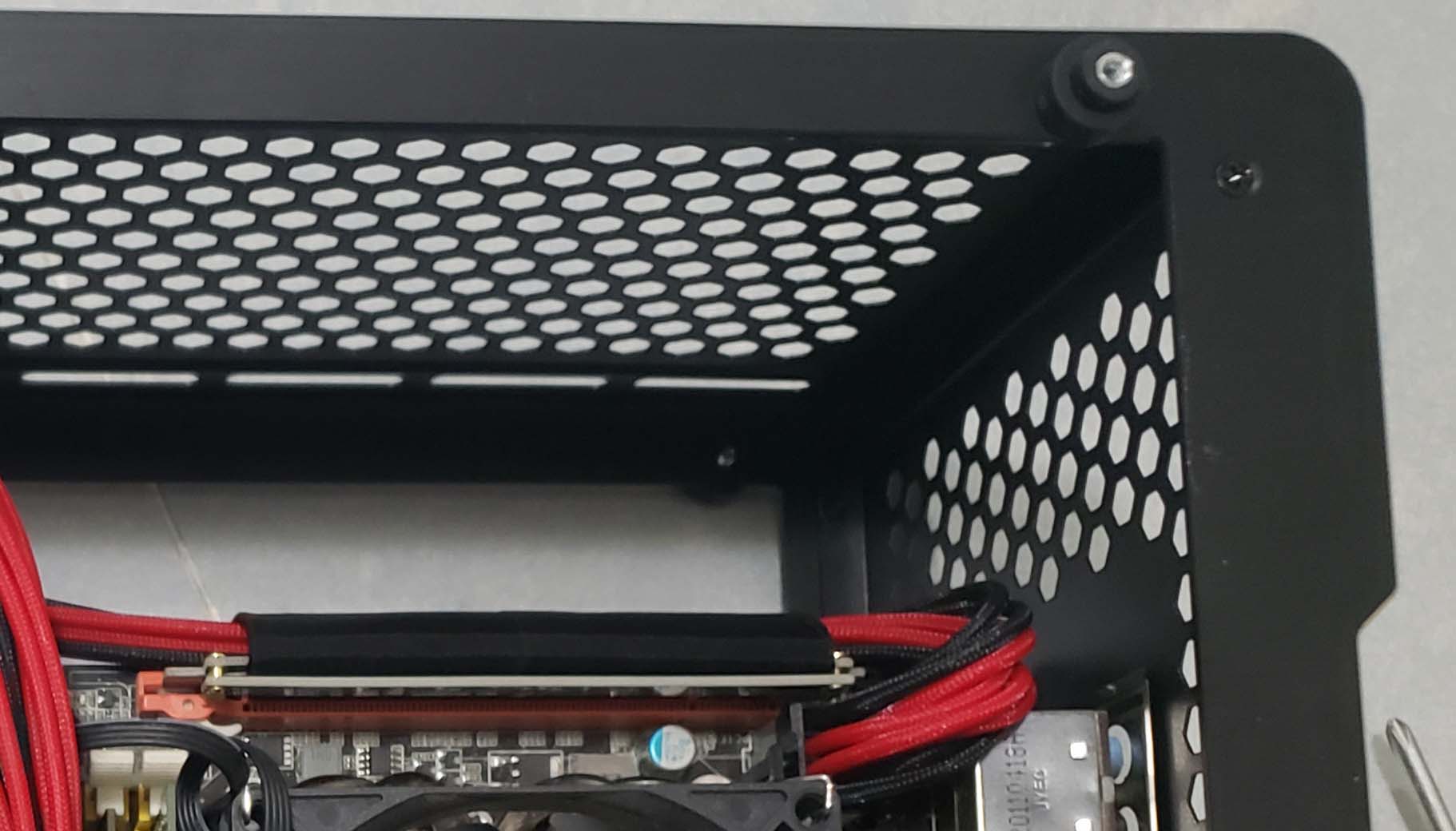

riser cable係270度的,
我都怕對摺得太硬會出事
所以我用左黎走線, 等佢有野響中間夾住
轉彎smooth番少少


我塊古董板, 現代D ITX板既CPU供電應該多數放另一個角落

圖片附件: 20190104_232355.jpg (2019-1-7 19:35, 135.38 KB) / 下載次數 194
https://www.hkepc.com/forum/attachment.php?aid=2103564&k=757ed54727b9fdf3b3367d82978441ba&t=1781884221&sid=18r68Q8yKp

---

作者: gn01119056    時間: 2019-1-7 23:31



係呀，底部放風扇會仲好

顯卡cpu共用240冷排可能唔夠做，可能要其一做風冷，側玻璃換通風板

不過咁就唔過癮

---

作者: killer699    時間: 2019-1-11 00:30

更新裝VEGA64水冷版(超緊湊)

---

作者: 友達正傳    時間: 2019-1-11 02:06

我反而係CPU用240 1體水冷要壓住9900k

---

作者: killer699    時間: 2019-1-11 02:45



會唔會反而顯卡過熱？

我個人認為可以optimize到一個120排壓100W cpu
用厚排，換高階風扇，cpu降電壓，等等等等


我本來打算自組水240壓晒gpu同cpu
現在由於vega64LC太靚仔唔捨得拆開
只能改行cpu gpu各自用一體水120

呢個箱個240冷排孔係左右各一條空隙，
所以可以前後adjust放兩個120排
其他箱係打定8個孔，只能上一個240，無法上兩個120（U turn凸出部分會互頂）

---

作者: 友達正傳    時間: 2019-1-11 15:51


我打機張顯卡吾過75度

---

作者: gn01119056    時間: 2019-1-14 15:32




    但係顯卡好似會好吵, 因為打機GPU熱過CPU, 所以我都GPU用240排

---

作者: killer699    時間: 2019-1-14 18:12



Why not both
過幾日上埋cpu水就會update post

---

作者: 友達正傳    時間: 2019-1-14 19:49


我還好，張卡風扇60%轉速都好安靜

---

作者: killer699    時間: 2019-1-19 12:52

更新CPU水冷

---

作者: xrayhk2017    時間: 2019-1-23 16:48

灣仔腦場二樓有間舖用呢個箱砌全分體水冷
砌得勁靚

---

作者: killer699    時間: 2019-1-23 17:02




    CHING得閒幫手影張相黎睇睇

---

作者: koii123    時間: 2019-1-23 22:49

係唔係大部分240水冷都裝到?
側面玻璃條 gap 會唔會好易入塵??

---

作者: killer699    時間: 2019-1-23 23:21



冷排+風扇限高64mm (64mm時顯卡pcie電要用超超超軟線)
基本上所有一體水240都裝到

側面玻璃條 gap 會入塵
但係有兩個解決方法
1. 條gap其實係用4粒膠塞頂高, 裝完玻璃先裝果4粒膠就可以做到玻璃貼住機身
2. 佢箱內有送d綿條, 可以用黎防入塵

但係兩個方案都會影響散熱, 所以我冇咁做由得佢入

---

作者: koii123    時間: 2019-1-24 22:53




    我見個底無裝風扇抽風入，而且個底已有harddisk，
咁即係只有上面抽出既風扇?
個箱都好熱下?

---

作者: killer699    時間: 2019-1-24 23:40



風冷VEGA64+ 下壓風冷i7 2600 (舊ATX CASE, 有1出1入風道)
-底板 idle62, load52(因為俾CPU風吹埋)
-CPU idle40, load77
-GPU load80

渦輪VEGA64+ 下壓風冷i7 2600(ITX)
-底板 idle60, load40(因為俾CPU風吹埋)
-CPU idle50, load95+少量降頻
-GPU load85+少量降頻

水冷VEGA64+ 水冷i7 2600(ITX, CURRENTLY)
-底板 idle60 load60
-CPU idle35 load55
-GPU idle35 load60~70 視乎超唔超頻


參考下
我覺得如果全水冷就冇必要下面換吹入風扇

---

作者: summerken    時間: 2019-2-9 12:33

用幾大火牛?

---

作者: killer699    時間: 2019-2-9 12:41




750
