作者: cct241292 時間: 2019-7-16 11:45 標題: 一個箱子的開箱文-SKTC S02 ITX Case
本帖最後由 cct241292 於 2019-7-16 11:56 編輯
一陣子沒有寫到開箱文，各種的東西在忙，不過那些事在這裡不說了。
今次給自家的電腦換了一個箱子，主要的原因是原本的箱子應付不了電腦升級後的硬件，加上夏天的雙重夾擊。
顯示卡常常到90C，重度使用下CPU也在83C上下。
由於銀欣的ML-08-H，不能再加風扇或者水冷系統上去，也只能換箱，我不會考慮外掛，因為這個箱子的結構真的不太適合去手工加工。

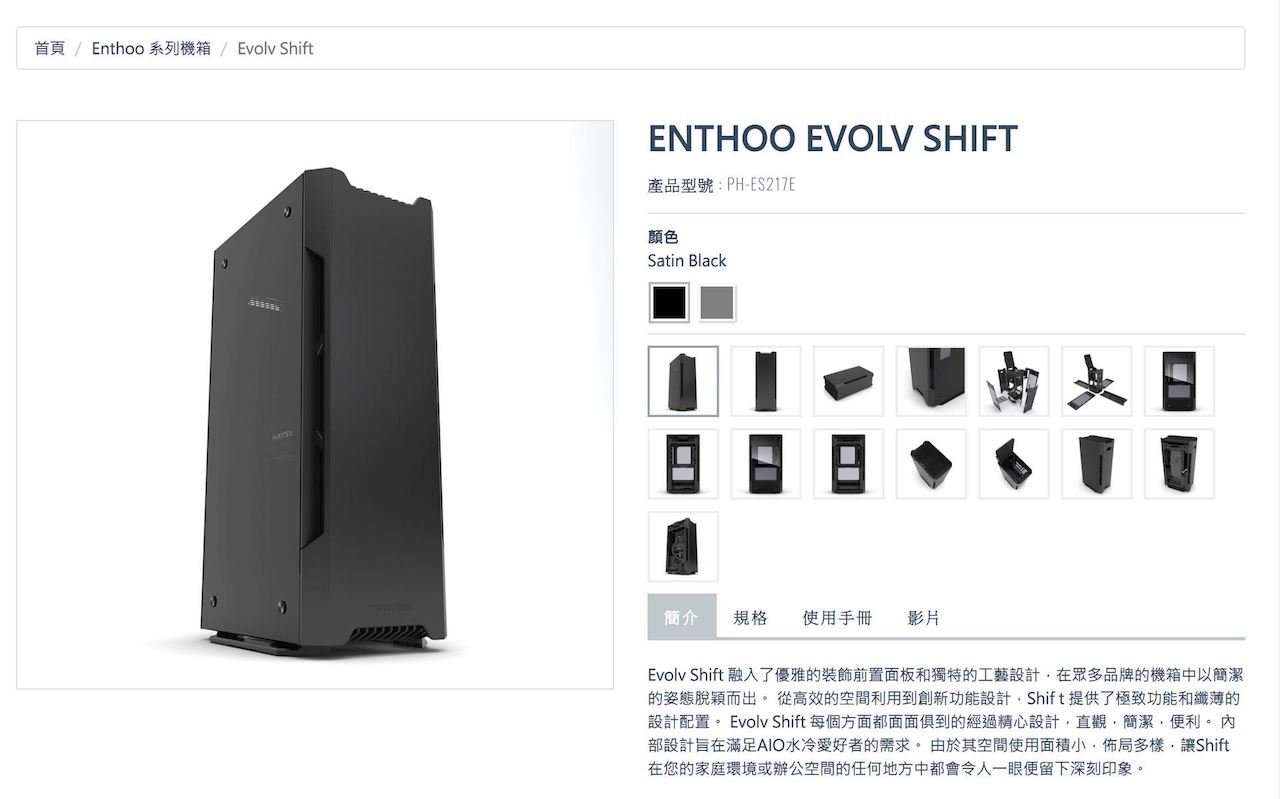

我最先看中了是追風者ENTHOO EVOLV SHIFT 。
原因為是夠高身，能把佔桌面面積減少。
但是，在影片和店家的經驗分享下，我還是放棄了這一個箱子。
主要原因是即使有3風扇下，風流量還是不足以應付高階的顯示卡。

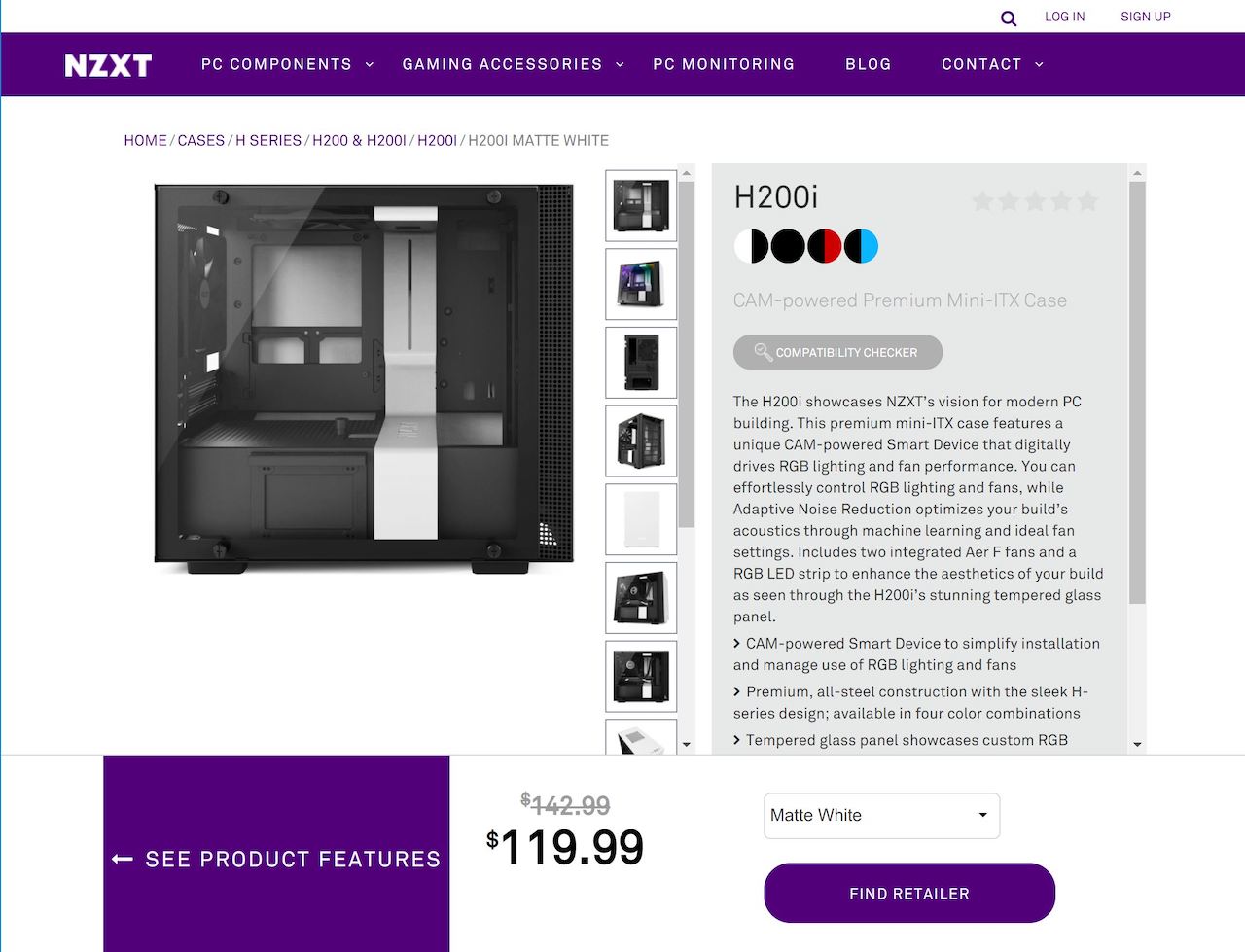

之後，看了 NZXT H200i 但是研究了一會之後發現還是不太符合我需求。

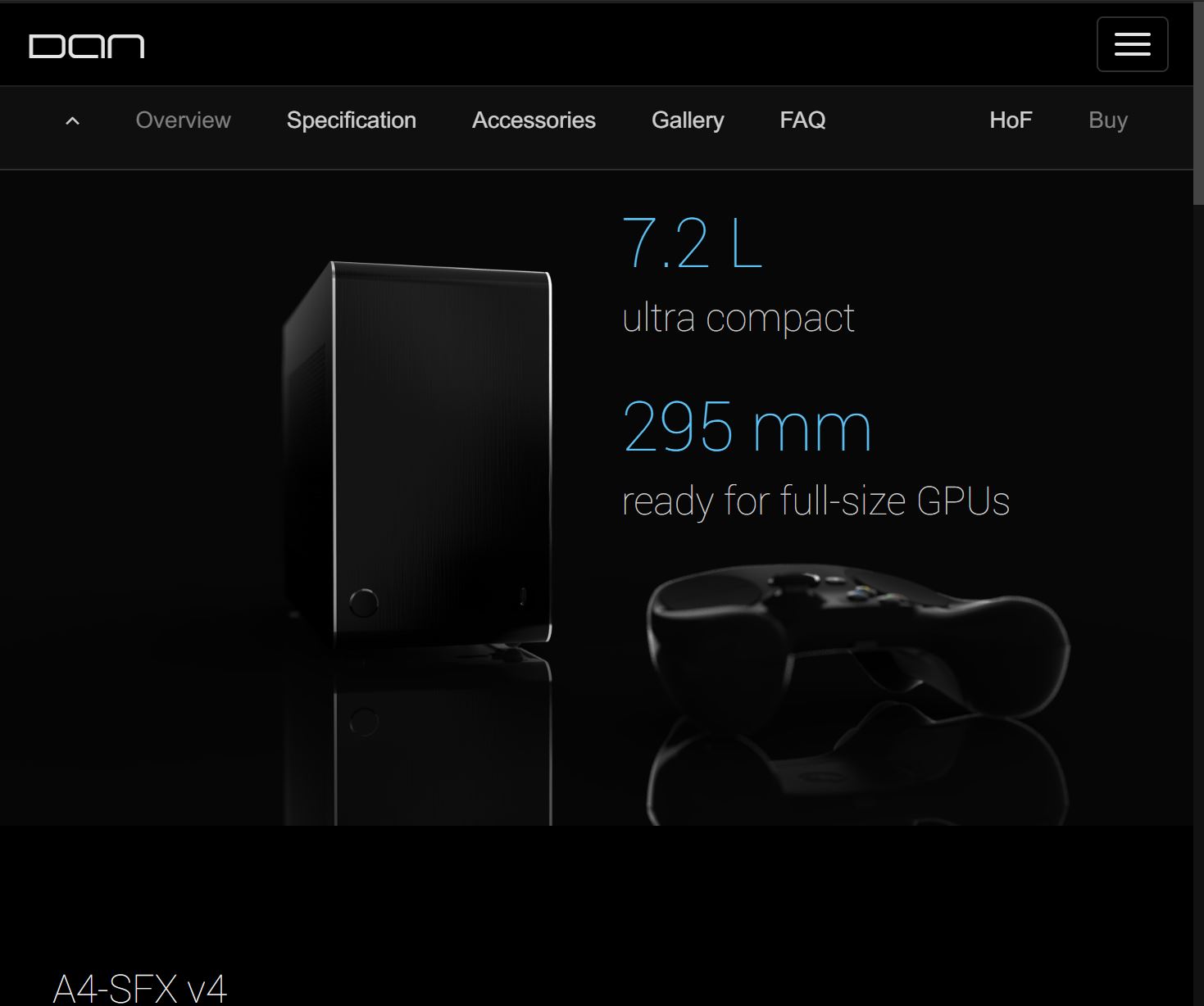

在網絡遊走了一陣子之後，以A4-SFX 為代表的超小型SFX機箱。

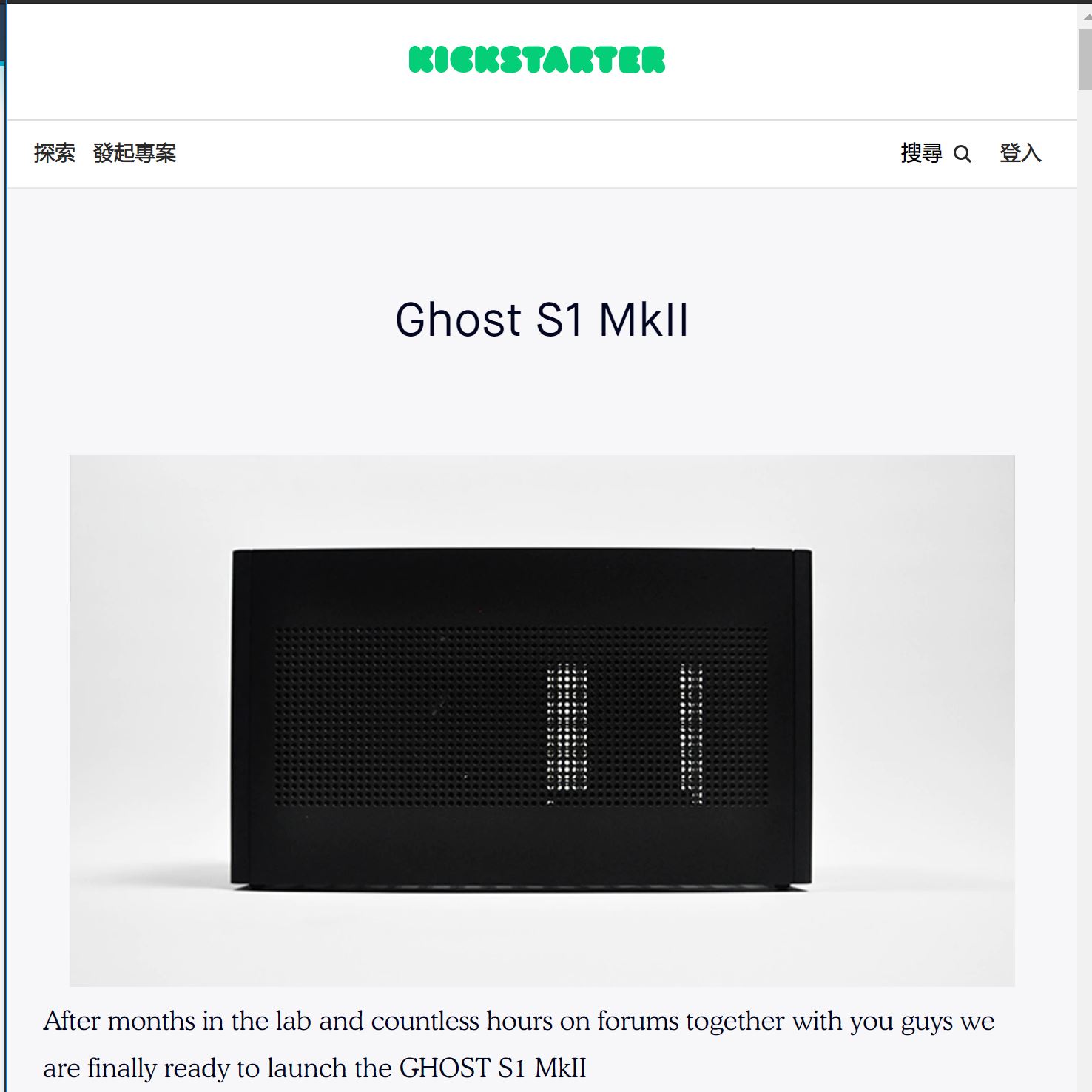

這種機箱有很多的變種版本，有能加高的GHOST S1 MkII，有便宜的膠版的GEEEK A40 SFX。
貴的版本造工很好，螺絲是用絲帽，所用的合金也有很高的強度，在開了大量的洞之下保有不俗的強度。便宜的膠版因為需要保有足夠的強度，洞不能開太大太多。
最後，我選擇了中國大陸的SKTC S02的雙玻璃版本，由於SFX的箱子在金屬板材上需要作出大量的加工，所以即使是中國的牌子也不會說非常便宜。
這箱子120x2 240AIO支援 4板能拆。

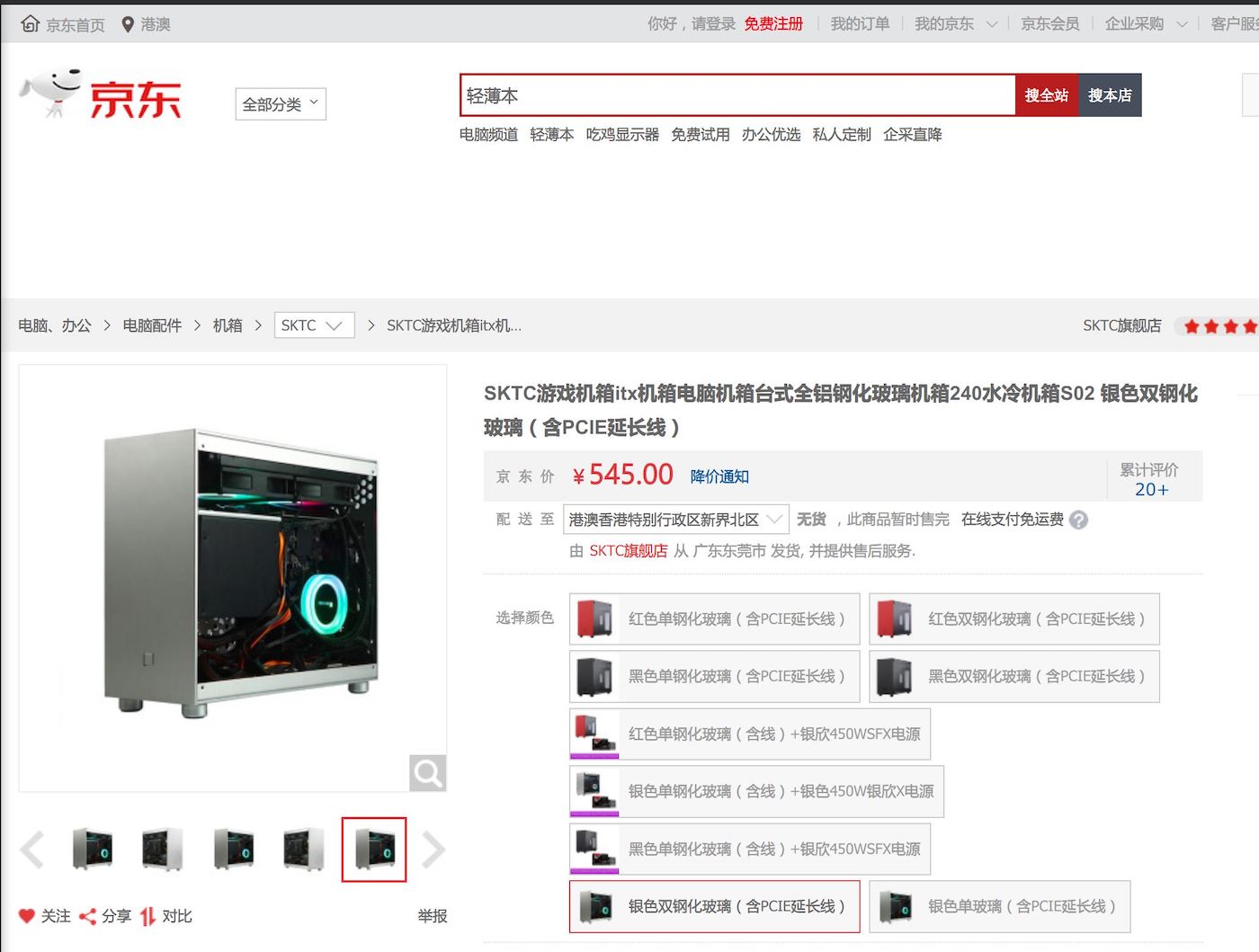

這箱子在京東上賣545RMB/625HKD/2500NTD左右，連同運費等東西估計725HKD，不過由於有2片玻璃我也懶得去賭會不會破的因素，我直接在香港825HKD買了就算。
以下就是組裝時間：

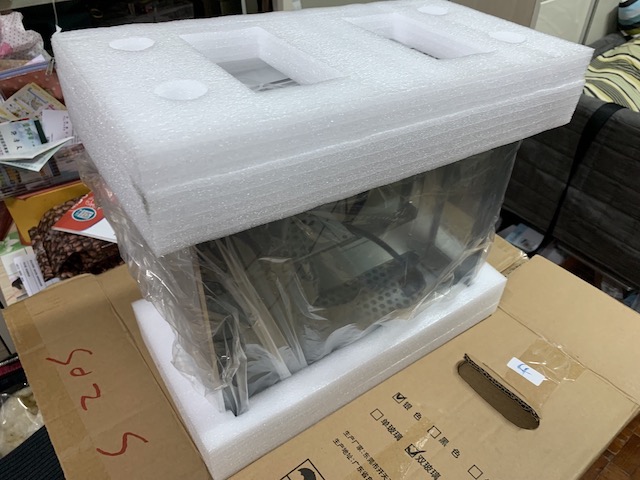

包裝

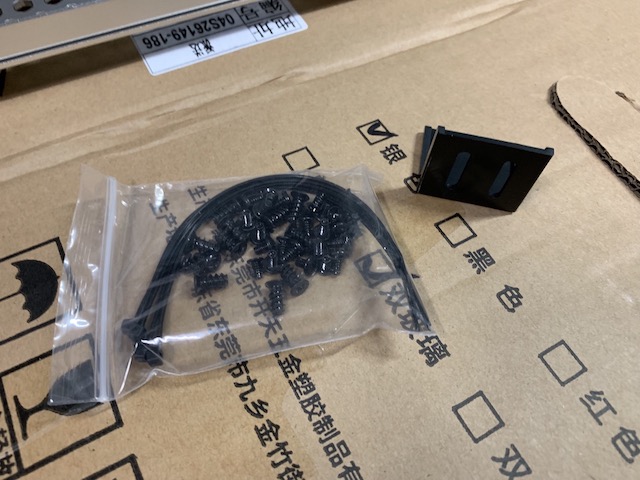

配件

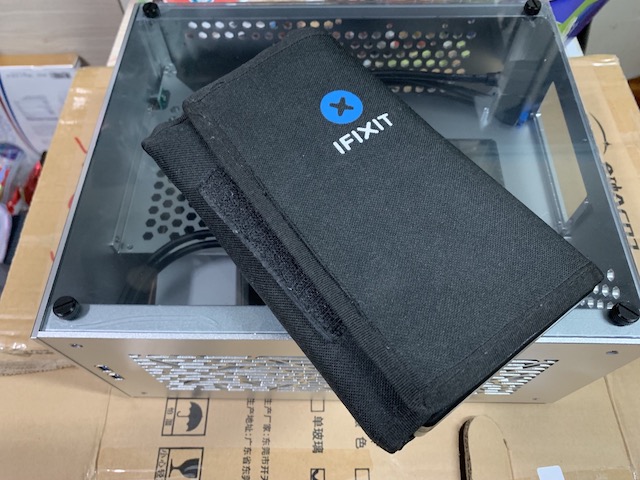

正式動工前拿一下工具和配件吧。
工具有iFixit 工具套裝，配件有2粒白光LED風扇(99HKD/扇)。

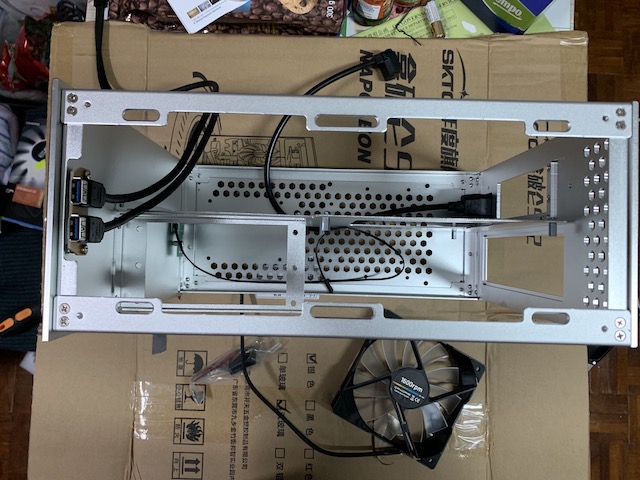

東西拿齊了就開工。

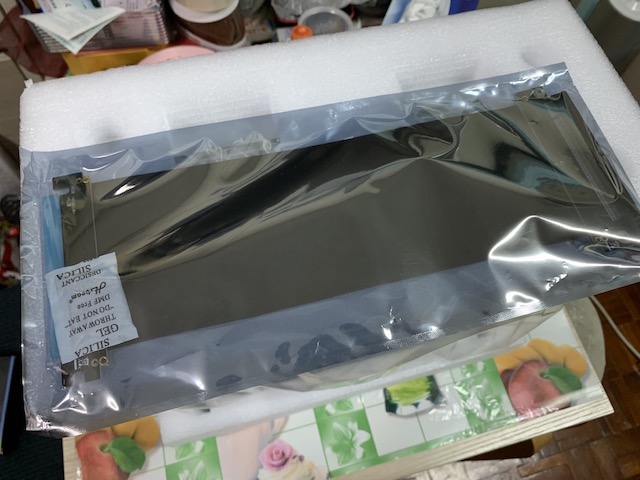

先把玻璃拿走，不是爆了就好玩了。

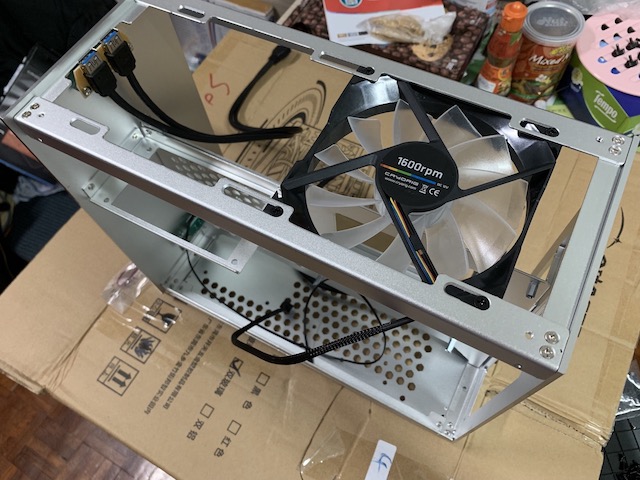

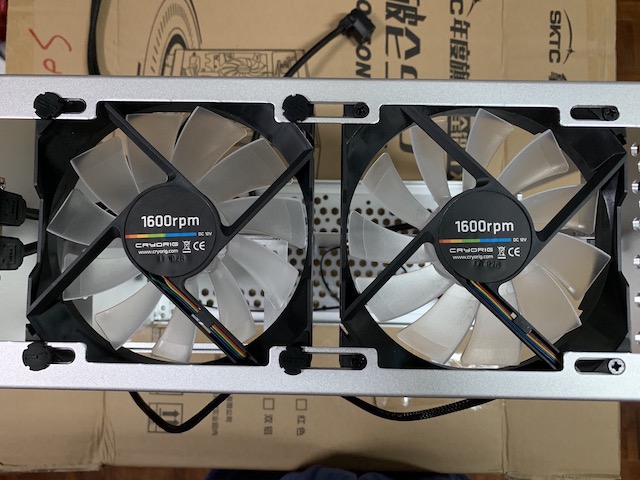

把風扇安裝上去。

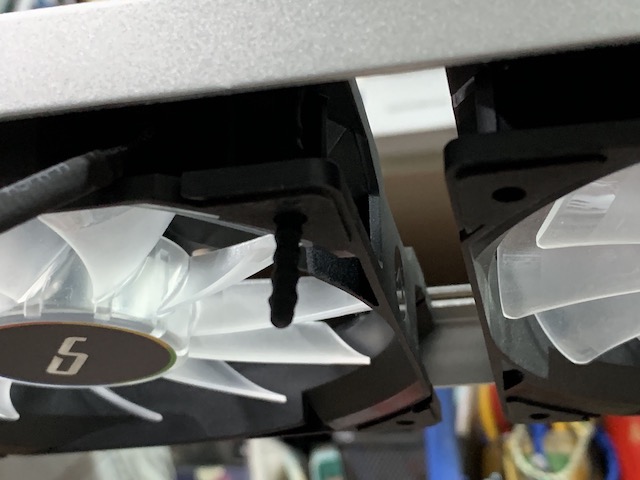

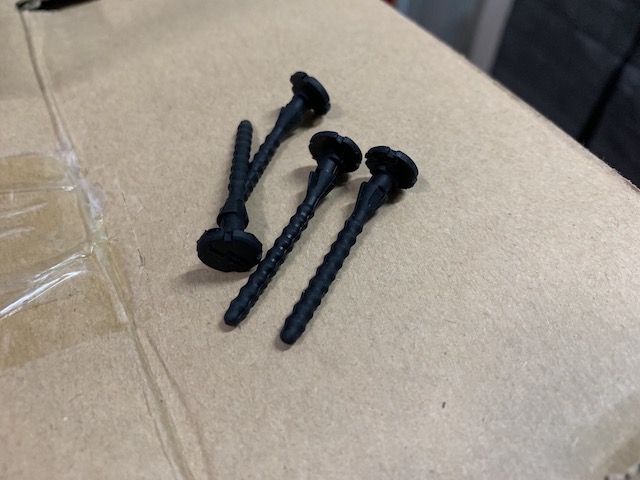

原本為了安靜是打算使用風扇附上的膠拉釘的。

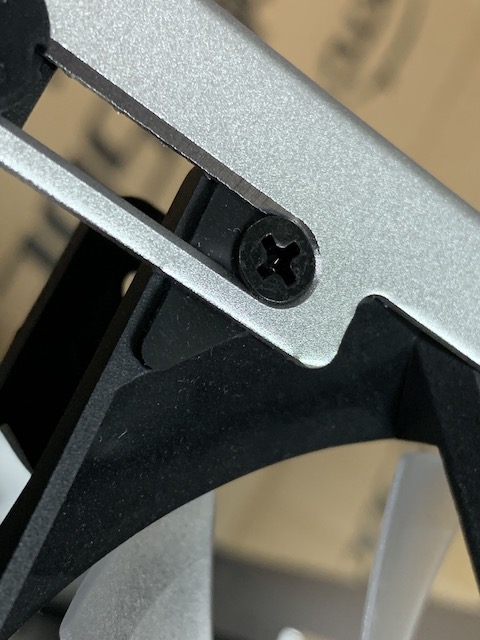

不過安裝完不好看，風扇本身也有膠PAD，就直接上螺絲好了。
（那些膠釘很像尿導棒。。。）

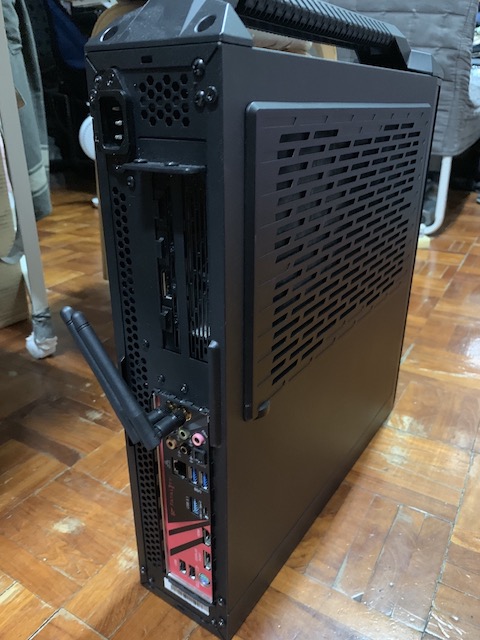

這些個時候就要拿出舊主機了。
至於上次升級了甚麼東西就看這文吧。
https://www.hkepc.com/forum/viewthread.php?tid=2502650

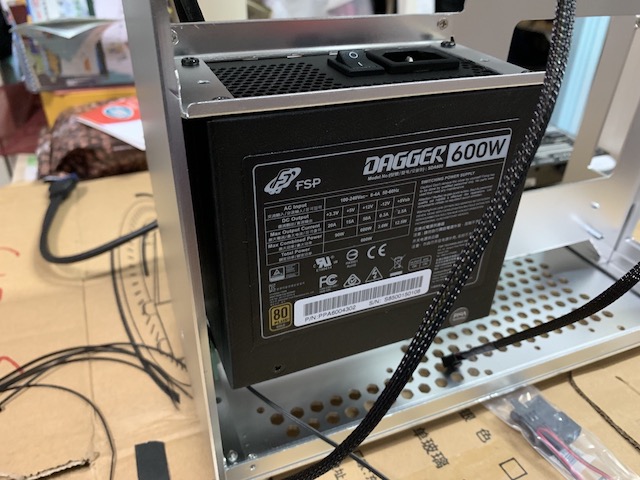

先拆線上電供。
之後發現安裝錯方向了。。。。

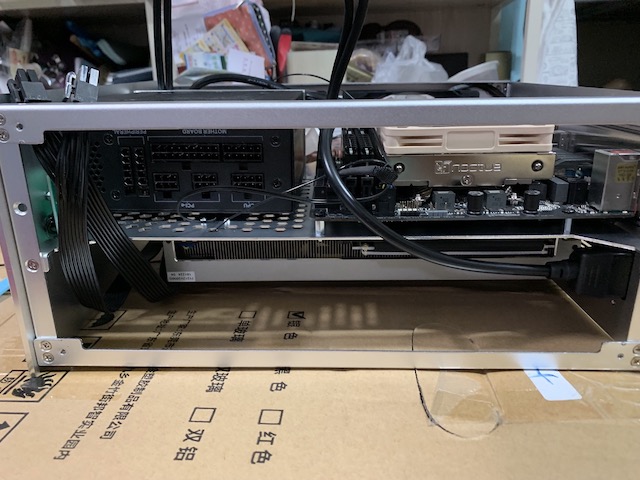

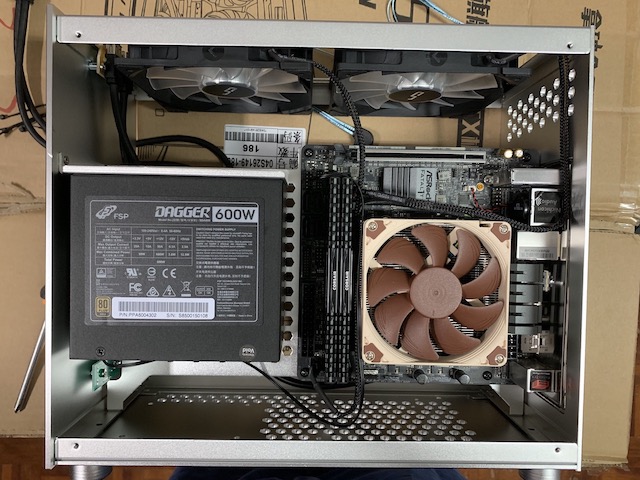

主板就直接移過去。
線就收一下就好了。

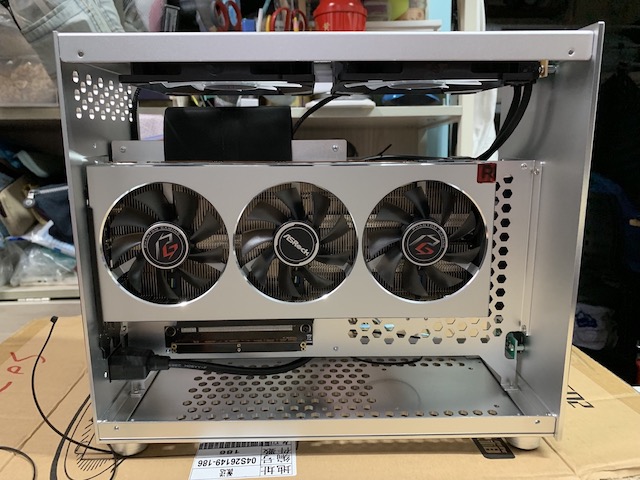

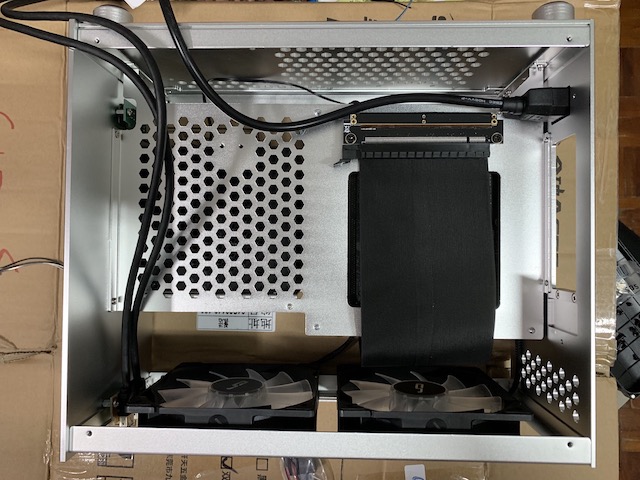

之後就是顯卡，這種箱子SFX Pci-E線就跑不了。
這箱子官方說能放305mm 的顯卡，買ITX箱記得檢查這東西。
（我覺得網站說短了，我的VII就是305長。。。嘛，RTX電插卡尾吧。）
從底下看過去的樣子。
到了SSD了，這裡我考慮了很久，試了多種不同的放置方法。

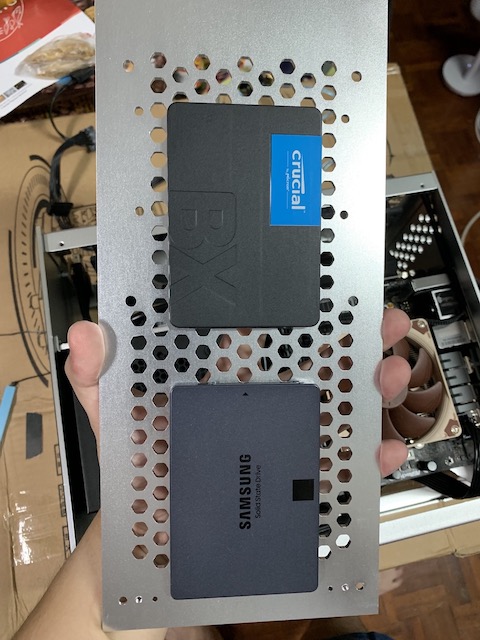

包括了平放（阻氣流，插不上SATA線）

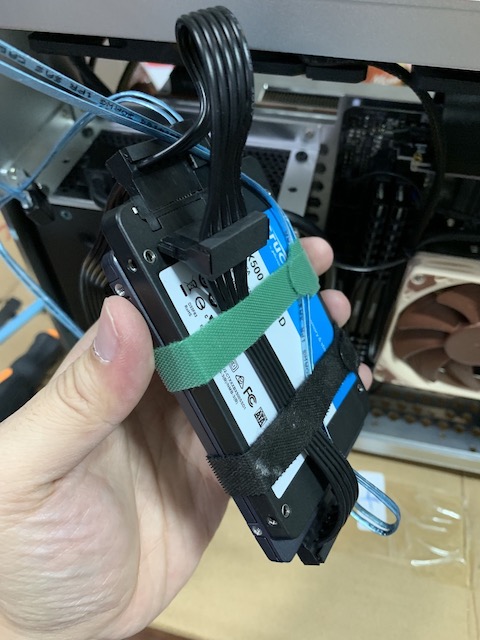

手榴彈式塞進去。

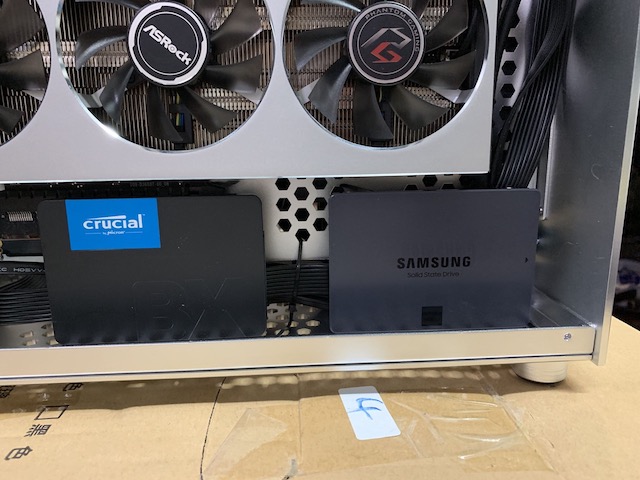

最後決定直立式，但是線材還是會阻到，之後應該會買轉向線材。

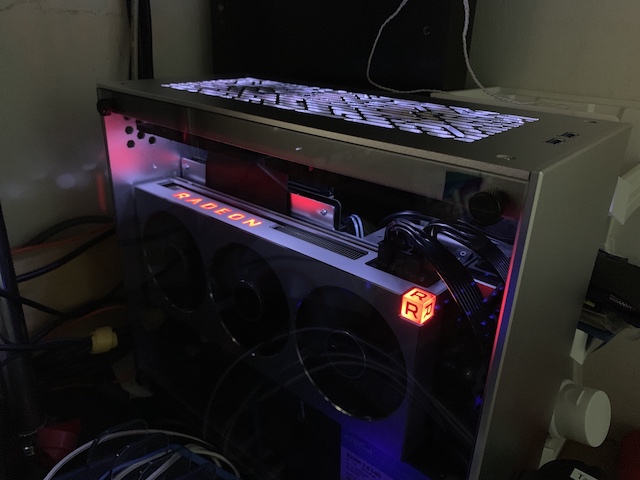

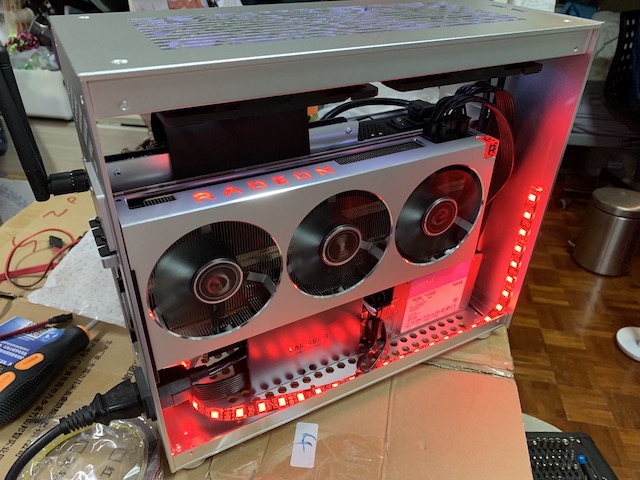

之後還是想看看加了LED的效果，就加了一下，這個LED不是電腦用，以後有空再正式加點燈吧，不過應該不會加很多，電子花車不是我的風格。

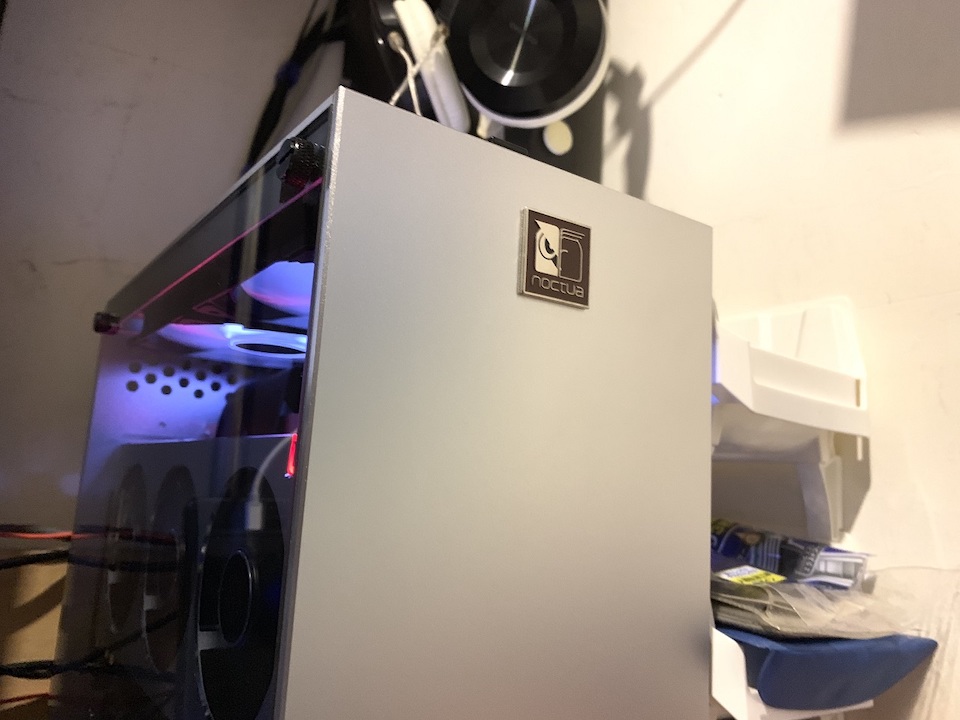

ShowOff Time
至於今次換箱子的重點，溫度。

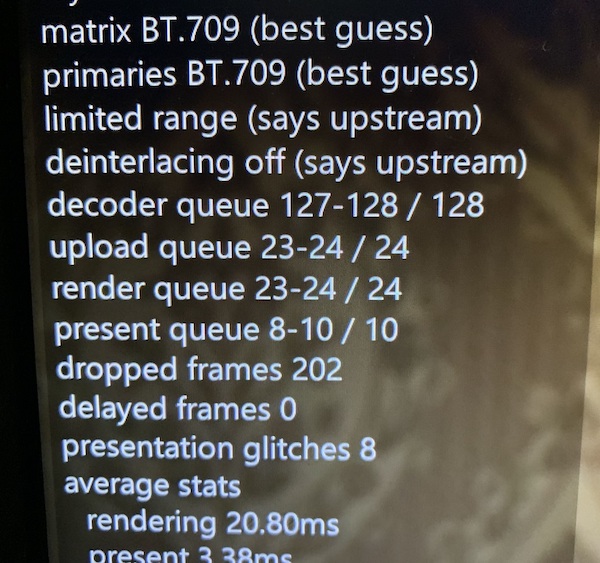

在前用MARVR 升頻4K 加上FM補幀顯卡會衝到90C，降頻後維持不了60FPS，會掉幀。
現在換箱子後。

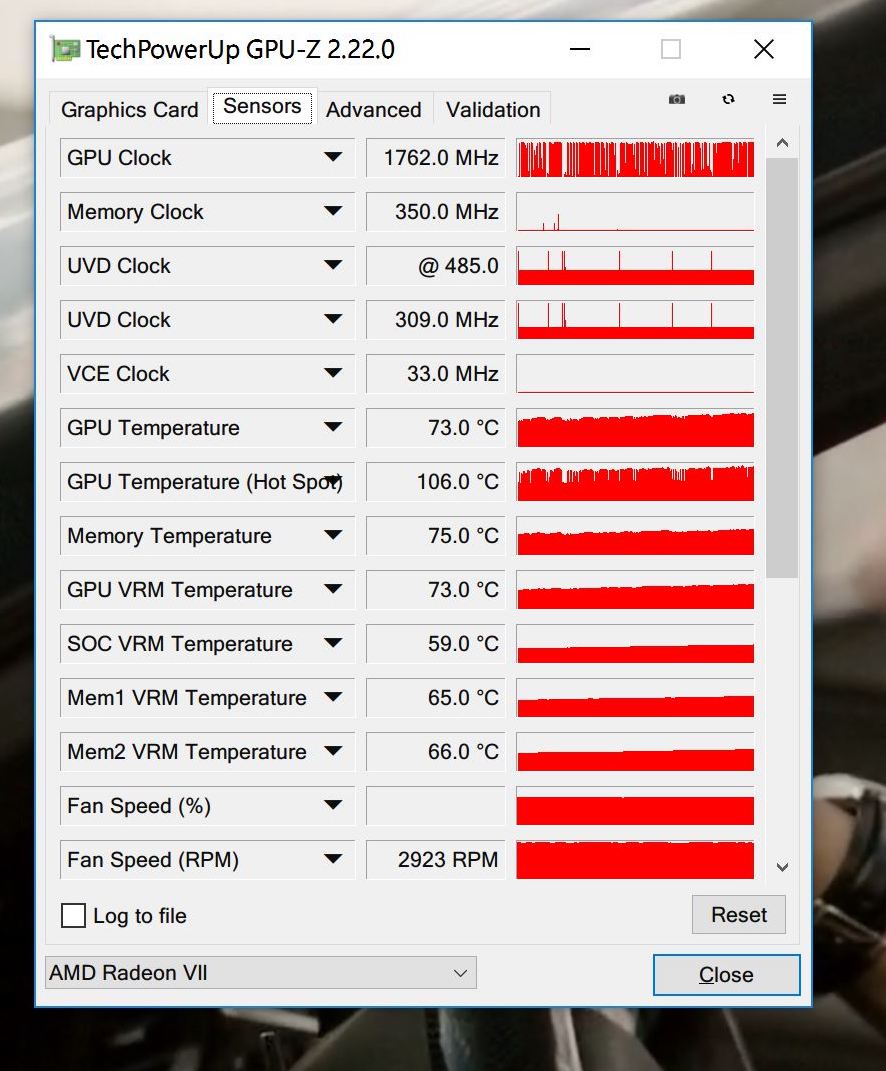

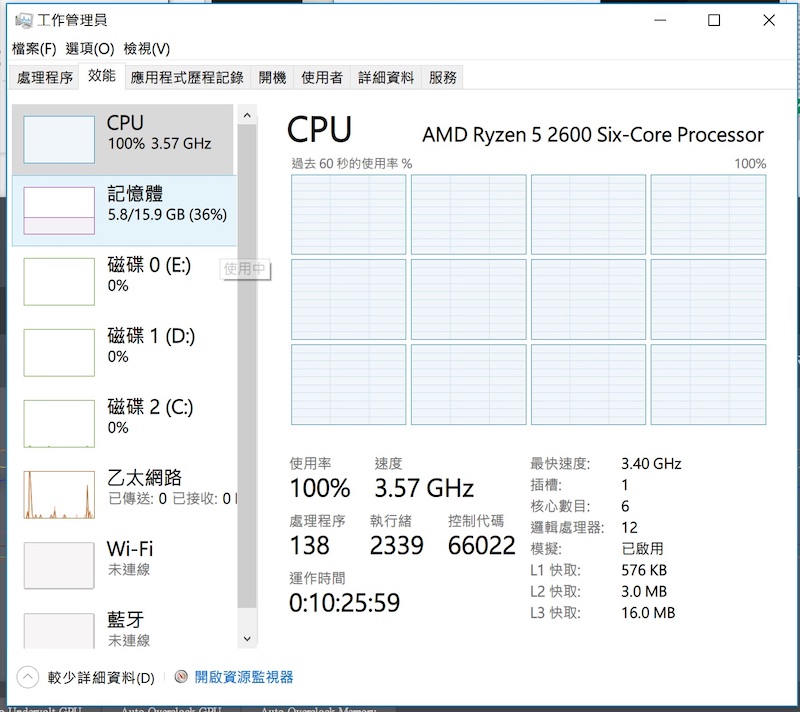

看影片73C／106C，顯卡處理器雙烤就GPU78/109C，CPU 92C。（室溫26C）
看現在的情況，下一樣換除了SATA線外，就是CPU/GPU水冷？
======================================
7月16日更新SATA線材

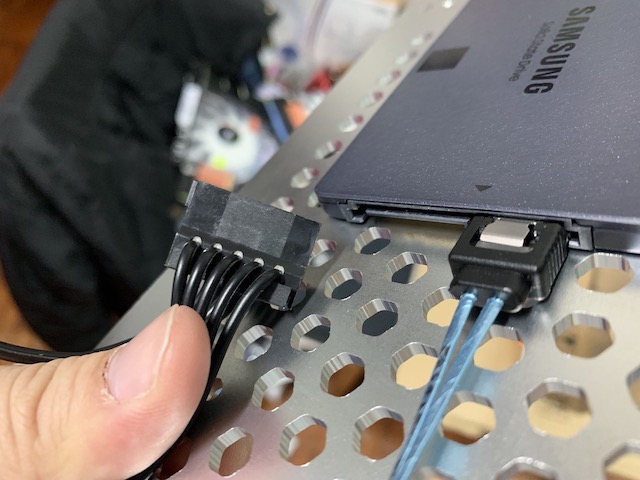

為了SATA線材和 SSD正面向外，我又跑去買了一點線材。

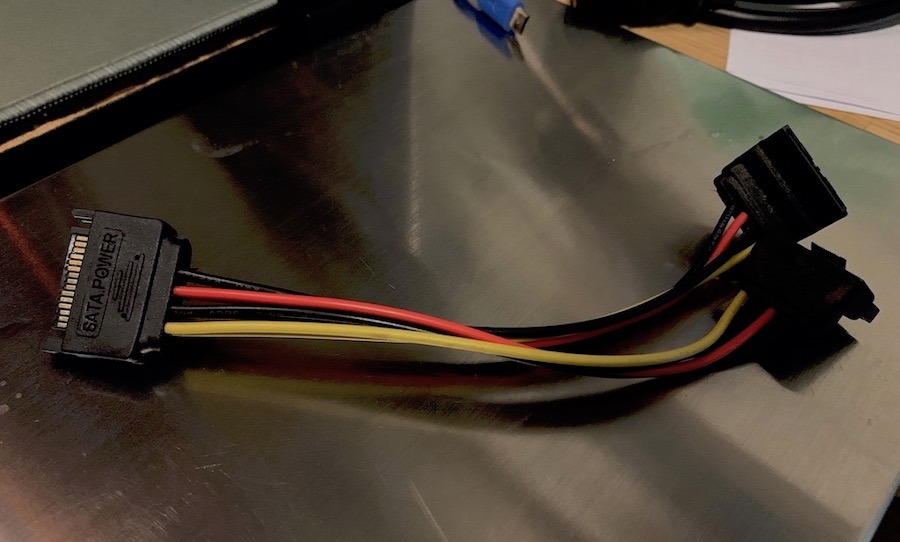

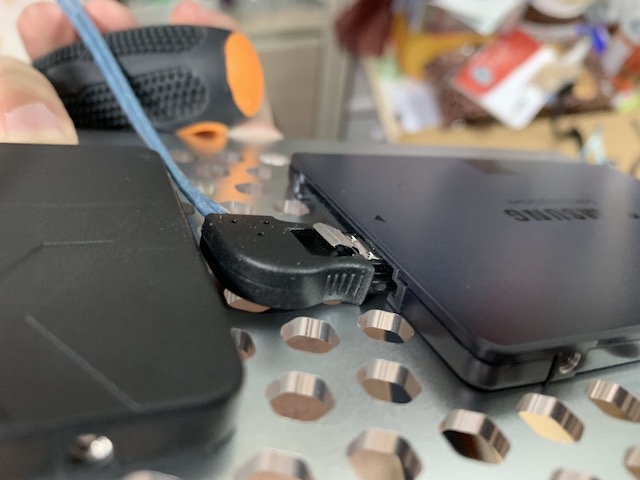

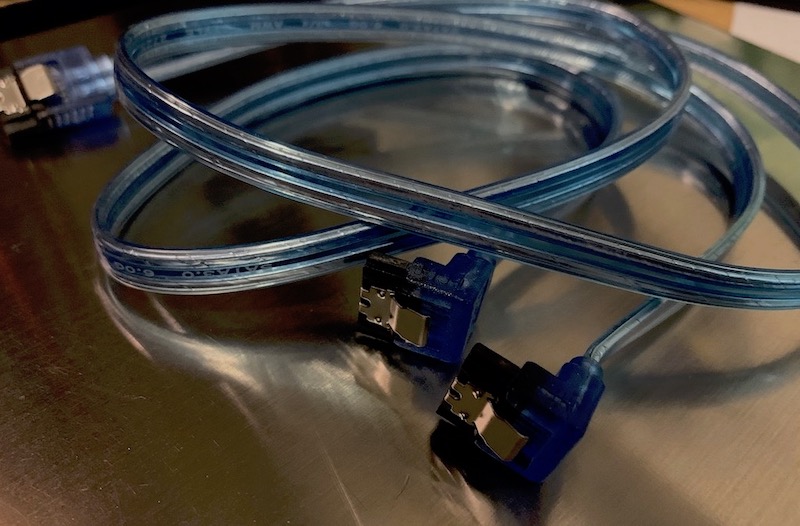

L向下的SATA和電源線。

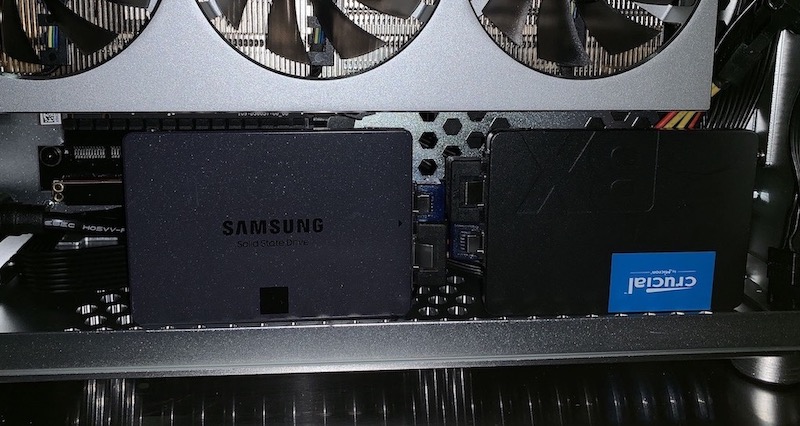

不過到了最後頂到，前面的SSD還是要反向安裝。
不過也算了，累了。
圖片附件: 006.JPG (2019-7-16 11:32, 88.9 KB) / 下載次數 287https://www.hkepc.com/forum/attachment.php?aid=2138181&k=6446e1715861ee9cbea0f9537d714993&t=1781562919&sid=cGBGjto44E
圖片附件: 007.JPG (2019-7-16 11:33, 141.08 KB) / 下載次數 313https://www.hkepc.com/forum/attachment.php?aid=2138182&k=a211f553941348c655e2e6287848b7f4&t=1781562919&sid=cGBGjto44E
圖片附件: 003.JPG (2019-7-16 11:33, 134.99 KB) / 下載次數 289https://www.hkepc.com/forum/attachment.php?aid=2138183&k=983371954ecc43a1a4ada2c5a5b4b60b&t=1781562919&sid=cGBGjto44E
圖片附件: 002.JPG (2019-7-16 11:33, 77.46 KB) / 下載次數 261https://www.hkepc.com/forum/attachment.php?aid=2138184&k=a6ff793143354ef1fea97490643eeaea&t=1781562919&sid=cGBGjto44E
圖片附件: 001.JPG (2019-7-16 11:35, 139.26 KB) / 下載次數 256https://www.hkepc.com/forum/attachment.php?aid=2138185&k=999ad6a0614a9927a9d2a0af224296db&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7509.JPG (2019-7-16 11:35, 95.43 KB) / 下載次數 264https://www.hkepc.com/forum/attachment.php?aid=2138186&k=39d4cfcec9ba870a594a870725cc6426&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7510.JPG (2019-7-16 11:35, 82.5 KB) / 下載次數 266https://www.hkepc.com/forum/attachment.php?aid=2138187&k=01b576cb3bfdf084f5ad242e77a7c506&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7511.JPG (2019-7-16 11:35, 89.39 KB) / 下載次數 228https://www.hkepc.com/forum/attachment.php?aid=2138188&k=ea229cd5c2c7435f30f0b41de3945c70&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7516.JPG (2019-7-16 11:36, 93.99 KB) / 下載次數 277https://www.hkepc.com/forum/attachment.php?aid=2138189&k=805f62a476784a0fe9c54e0e61cdfd28&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7515.JPG (2019-7-16 11:36, 99.34 KB) / 下載次數 291https://www.hkepc.com/forum/attachment.php?aid=2138190&k=ae05deeb310e6010b4c9746350c3b267&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7518.JPG (2019-7-16 11:37, 108.87 KB) / 下載次數 300https://www.hkepc.com/forum/attachment.php?aid=2138191&k=c561e78a7124d1fbdb5fc563dfeb70c4&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7523.JPG (2019-7-16 11:37, 99.61 KB) / 下載次數 266https://www.hkepc.com/forum/attachment.php?aid=2138192&k=e33643fba42580028af4d87df80f94fc&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7519.JPG (2019-7-16 11:38, 111.33 KB) / 下載次數 285https://www.hkepc.com/forum/attachment.php?aid=2138193&k=5bae571565eea73f477ad9e6d9774e82&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7521.JPG (2019-7-16 11:38, 75.98 KB) / 下載次數 268https://www.hkepc.com/forum/attachment.php?aid=2138194&k=1f53b10e791926f960361235b295f440&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7524.JPG (2019-7-16 11:38, 78.94 KB) / 下載次數 281https://www.hkepc.com/forum/attachment.php?aid=2138195&k=a515dc37f055b8ea89c6aa8f113e050b&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7526.JPG (2019-7-16 11:39, 58.38 KB) / 下載次數 279https://www.hkepc.com/forum/attachment.php?aid=2138196&k=e0fa327351bdc2afc90752e02c3c745e&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7529.JPG (2019-7-16 11:39, 92.62 KB) / 下載次數 284https://www.hkepc.com/forum/attachment.php?aid=2138197&k=6c15bdb2973a9a190ee9870ec717e8b1&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7531.JPG (2019-7-16 11:40, 101.22 KB) / 下載次數 268https://www.hkepc.com/forum/attachment.php?aid=2138198&k=a98bc06e61cc9c303b1d0f132444e184&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7532.JPG (2019-7-16 11:40, 118.09 KB) / 下載次數 294https://www.hkepc.com/forum/attachment.php?aid=2138199&k=f540ca8ae3217901f8fd56c68b6ef00c&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7534.JPG (2019-7-16 11:41, 104.11 KB) / 下載次數 238https://www.hkepc.com/forum/attachment.php?aid=2138200&k=535dfdef587fa6101f7aa4e999f5df3a&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7535.JPG (2019-7-16 11:42, 96.08 KB) / 下載次數 272https://www.hkepc.com/forum/attachment.php?aid=2138201&k=d1b291dffd6c9033aea45ec406541695&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7533.JPG (2019-7-16 11:42, 106.33 KB) / 下載次數 252https://www.hkepc.com/forum/attachment.php?aid=2138202&k=4d40c341f6e0604d768840cd458906d2&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7537.JPG (2019-7-16 11:43, 101.64 KB) / 下載次數 281https://www.hkepc.com/forum/attachment.php?aid=2138203&k=13282441263269c10c83d8c8d424e1ca&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7542.JPG (2019-7-16 11:44, 72.96 KB) / 下載次數 260https://www.hkepc.com/forum/attachment.php?aid=2138204&k=430ca51df473a49a108b9202553cb120&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7540.JPG (2019-7-16 11:44, 55.64 KB) / 下載次數 297https://www.hkepc.com/forum/attachment.php?aid=2138205&k=c49df17cd41926d14aec9c0a50404c73&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7545.JPG (2019-7-16 11:44, 84.56 KB) / 下載次數 263https://www.hkepc.com/forum/attachment.php?aid=2138206&k=b8832b1514e38d300c731920d544673d&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7546.JPG (2019-7-16 11:44, 84.75 KB) / 下載次數 281https://www.hkepc.com/forum/attachment.php?aid=2138207&k=cc752c080bab4467d6de07d854277f53&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7549.JPG (2019-7-16 11:45, 108.55 KB) / 下載次數 276https://www.hkepc.com/forum/attachment.php?aid=2138208&k=cb45ed60ca1297ba4b7861a4335b5fc3&t=1781562919&sid=cGBGjto44E
圖片附件: camphoto_959030623.jpg (2019-7-16 11:46, 87.17 KB) / 下載次數 295https://www.hkepc.com/forum/attachment.php?aid=2138209&k=1b2f82c1dd68865b5cb7755549243ebb&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7567.JPG (2019-7-16 11:47, 142.01 KB) / 下載次數 264https://www.hkepc.com/forum/attachment.php?aid=2138210&k=5e4f9db589e9b74ef883b6539729aeaf&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7495.JPG (2019-7-16 11:49, 136.28 KB) / 下載次數 241https://www.hkepc.com/forum/attachment.php?aid=2138211&k=de24a8b02158066e5b7b4757ad362176&t=1781562919&sid=cGBGjto44E
圖片附件: 004.JPG (2019-7-16 11:50, 146.08 KB) / 下載次數 295https://www.hkepc.com/forum/attachment.php?aid=2138212&k=39328e82bdd9d500c72c50ef559bb270&t=1781562919&sid=cGBGjto44E
圖片附件: 005-01.jpg (2019-7-16 11:52, 143.64 KB) / 下載次數 242https://www.hkepc.com/forum/attachment.php?aid=2138213&k=1737820f5368c344289c5808ff0b1b1a&t=1781562919&sid=cGBGjto44E
圖片附件: 005-02.jpg (2019-7-16 11:52, 137.07 KB) / 下載次數 291https://www.hkepc.com/forum/attachment.php?aid=2138214&k=4d2a2090c10895a1dd8e7b42c8815d32&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7583.jpg (2019-7-16 11:55, 128.7 KB) / 下載次數 282https://www.hkepc.com/forum/attachment.php?aid=2138215&k=52199c3e1f80e5ca4f881478443df5b4&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7584.jpg (2019-7-16 11:55, 143.37 KB) / 下載次數 278https://www.hkepc.com/forum/attachment.php?aid=2138216&k=732cda5b0ba0d67b1598d2a0b42215c5&t=1781562919&sid=cGBGjto44E
圖片附件: IMG_7585.jpg (2019-7-16 11:55, 116.9 KB) / 下載次數 253https://www.hkepc.com/forum/attachment.php?aid=2138217&k=a6b83d67d555413968673d76abdf2427&t=1781562919&sid=cGBGjto44E
作者: ikuto22 時間: 2019-7-16 13:28
淘寶有好多類似layout既機箱，呢個幾乎係最好，其他一係就貴，一係就hea設計
作者: 孤兒仔 時間: 2019-7-16 16:52
我有玩過手榴彈式，兩隻SSD掉哂落去就算
作者: cct241292 時間: 2019-7-16 17:17
本帖最後由 cct241292 於 2019-7-16 17:18 編輯
回覆 2# ikuto22
細節位還是有改善空間的，例如中間塊板做了切角，但是沒打磨，我穿PCI－E供電時割到少少皮出來。
玻璃沒PAD援衝一下，要自己加。
回覆 3# 孤兒仔
唔理想就是。
作者: bibilubi 時間: 2019-7-16 18:18
跟機入左隻
等ship
via HKEPC Reader for Android
作者: cct241292 時間: 2019-7-16 19:15
回覆 5# bibilubi
如果你是打算電線走下面的，最好在中間塊版貼一片電線膠布先開工。
作者: bibilubi 時間: 2019-7-16 22:20
回覆 bibilubi
如果你是打算電線走下面的，最好在中間塊版貼一片電線膠布先開工。 ...
cct241292 發表於 2019-7-16 19:15
得一隻sata ssd
via HKEPC Reader for Android
作者: freetime 時間: 2019-7-17 08:04
一陣子沒有寫到開箱文，各種的東西在忙，不過那些事在這裡不說了。
今次給自家的電腦換了一個箱子，主要的 ...
cct241292 發表於 2019-7-16 11:45
Ching CPU 扇 你估計用唔用到60mm 以下 官網寫55 我睇你用L9i 都好似仲有好多位
via HKEPC Reader for Android
作者: cct241292 時間: 2019-7-17 08:12
回覆 7# bibilubi
我是指電線走下面走碰倒中間的鋁板有機會割到電線
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: bibilubi 時間: 2019-7-17 09:05
回覆 bibilubi
我是指電線走下面走碰倒中間的鋁板有機會割到電線
via HKEPC IR Pro 3.5.1 - iOS(2.4.1) ...
cct241292 發表於 2019-7-17 08:12
即係全機磨一磨邊穩陣啲
via HKEPC Reader for Android
作者: crackong 時間: 2019-7-17 09:30
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dan_dan 時間: 2019-7-17 10:59
我最近都係淘訂咗個A4 itx要等
，自從ghost s1 出場後，大陸同類太多有平有貴。作者: cct241292 時間: 2019-7-17 11:20
回覆 10# bibilubi
用手feel其實還可以的，但是ITX又配不到MOD線下，少不了要「塞」一下，那就出事了。
回覆 8# freetime
不太建議，話曬玻璃側，太貼的話比你換大到一個碼都沒用，吸唔到風吹落去。
回覆 12# dan_dan
我E個京東好像有現貨，不過我是去正都買的。
作者: dan_dan 時間: 2019-7-17 11:34
回覆 bibilubi
用手feel其實還可以的，但是ITX又配不到MOD線下，少不了要「塞」一下，那就出事了。
...
cct241292 發表於 2019-7-17 11:20
我落訂買咗bs2 itx https://item.taobao.com/item.htm ... amp;_u=b29bklkb1400
店主係chh 貼咗砌好機相，一見鐘情
覺得比 sunmilo 好看，我唔大鍾意前板有usb 夠簡約，除開關掣外，作者: cct241292 時間: 2019-7-17 11:43
回覆 14# dan_dan
前面板不是對稱的...不是對稱的...不是對稱的...不是對稱的(回音
看上去個頂D開洞收尾做得圓潤好多，價錢也很直接XDDD
到手開一下箱？
作者: dan_dan 時間: 2019-7-17 11:55
回覆 dan_dan
前面板不是對稱的...不是對稱的...不是對稱的...不是對稱的(回音
看上去個頂D開洞 ...
cct241292 發表於 2019-7-17 11:43
收到貨一定開箱，開關掣唔係正中間毫無違和感
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: freetime 時間: 2019-7-17 12:57
回覆 bibilubi
用手feel其實還可以的，但是ITX又配不到MOD線下，少不了要「塞」一下，那就出事了。
...
cct241292 發表於 2019-7-17 11:20
ok thx ching 等我一陣去睇下先 如果唔得 都係入番A60算(A50 水冷版本)
via HKEPC Reader for Android
作者: EVIS 時間: 2019-7-17 15:28
提示: 作者被禁止或刪除 內容自動屏蔽
作者: bibilubi 時間: 2019-7-17 15:45
淘A4 要等?
EVIS 發表於 2019-7-17 15:28
多數睇佢仲有冇現貨
唔係就要等佢CNC
via HKEPC Reader for Android
作者: dan_dan 時間: 2019-7-17 16:41
淘A4 要等?
EVIS 發表於 2019-7-17 15:28
因為無現貨，比訂叫廠做。
作者: freecater 時間: 2019-7-17 22:10
顯卡好熱109C
作者: kcthomlau 時間: 2019-7-17 22:23
我覺得ML08都已經好細，A4箱諗都諗到超難收線
作者: cct241292 時間: 2019-7-18 01:14
回覆 21# freecater
那個是熱點。平均是73°C。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: bibilubi 時間: 2019-7-20 17:08
本帖最後由 bibilubi 於 2019-7-20 17:10 編輯

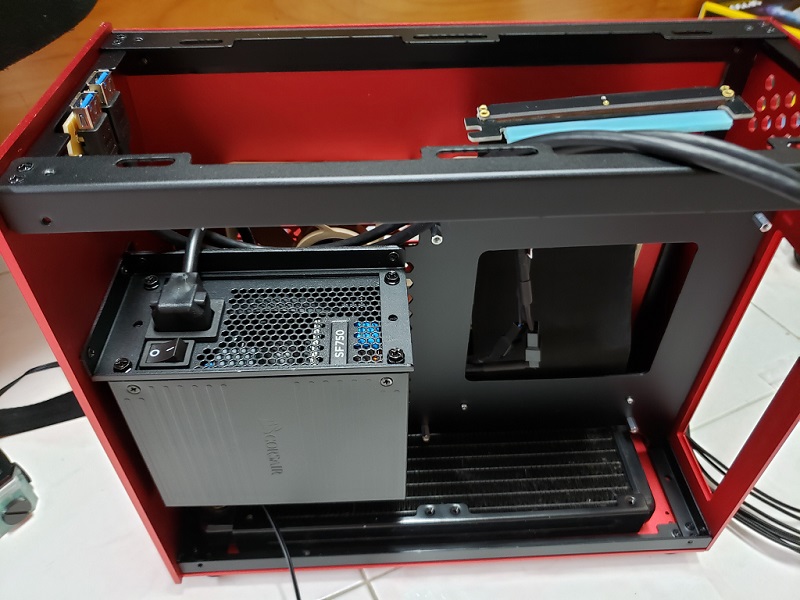

未齊料, 下面塞得落一個240 但冇風扇....
薄排應該會好D
冇要玻璃, 兩塊鋁板
圖片附件: A.jpg (2019-7-20 17:09, 145.83 KB) / 下載次數 166https://www.hkepc.com/forum/attachment.php?aid=2139035&k=55b8ff8abc270a99be2cf1ad69c186ab&t=1781562919&sid=cGBGjto44E
作者: cct241292 時間: 2019-7-20 17:14
回覆 24# bibilubi
下冷排，你電線mod軟線了？
我用全漢原廠MOD線，下面沒有東西也快塞不下的樣子。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: bibilubi 時間: 2019-7-20 17:32
回覆 bibilubi
下冷排，你電線mod軟線了？
我用全漢原廠MOD線，下面沒有東西也快塞不下的樣子。
via HK ...
cct241292 發表於 2019-7-20 17:14
原裝線都夠軟
24pin x1 直接去底板
PCIE x1 繞上面過
SATA x1 或者唔插SataSSD
反而水管走位要諗
via HKEPC Reader for Android
作者: EVIS 時間: 2019-7-20 21:56
提示: 作者被禁止或刪除 內容自動屏蔽
作者: cct241292 時間: 2019-7-20 23:43
本帖最後由 cct241292 於 2019-7-20 23:44 編輯
回覆 26# bibilubi
ASUS板？
我沒NVME子板，我覺得至少要2碟。
一系統(OP/TLC/MLC)一資料(QLC)。
回覆 27# EVIS
貴都可以是硬線－ －
全漢附的是平／硬MOD線。
我問過黑傘，他們沒做我果隻的MOD，想換都沒。
作者: bibilubi 時間: 2019-7-24 23:48
側板同中間 間隔距離60mm
水箱可以用長方形 扁身嘅， 或者幼身圓柱形
Pump用唔到D5
DDC都應該要搵窄身嘅， 好難揀
via HKEPC Reader for Android
作者: cct241292 時間: 2019-7-25 11:47
回覆 29# bibilubi
處理器用120 AIO顯示咭用240 AIO 。
咁細個箱都冇計嫁啦。
或者極端一點點將其中一面的側板的改成水箱。
via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
作者: horusvcx 時間: 2019-7-25 14:37
我用同一款箱, i7-8086k, 唔超, 原先AIO240, display extend cable過後面突出幾多, 最後改了120AIO.
提一提, AIO水管太粗太硬, 很難屈, 屈得唔好, 撞風扇.
作者: winle01 時間: 2019-8-31 12:41
回覆 14# dan_dan
咩色 賣唔賣？
作者: 愛你仲你 時間: 2019-8-31 12:51
吾錯多個選擇
作者: haykelvin 時間: 2019-10-29 18:26
用唔用到sfx-l? 睇圖好似會頂到開機制
作者: cct241292 時間: 2019-10-29 19:50
回覆 34# haykelvin
因為已經更新了。
https://www.hkepc.com/forum/viewthread.php?tid=2525959
作者: fatlo 時間: 2025-8-13 21:54
本帖最後由 fatlo 於 2025-8-14 06:57 編輯
唔好意思樓主，請問你個機箱條 PCIe 延長線長度係幾多？
作者: dryghost8118 時間: 2025-9-5 11:36
好詳細嘅分享，獲益不少，感謝。
