作者: yingtat 時間: 2011-4-16 13:06 標題: ( 求救 )我的愛表能否復原......
這個他表跟隨我有30個寒暑，前几天被兒子跌到地上,
現在調不到零了，有无師兄提供意見可令他復原......謝謝。
[attach]1167354[/attach]作者: skybread 時間: 2011-4-16 13:14
會唔會係入面果個VR散左?...
作者: nietzsche 時間: 2011-4-16 13:15
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-16 13:19
回復 2# skybread
vr无問題，是表頭部分。
作者: yingtat 時間: 2011-4-16 13:23
本帖最後由 yingtat 於 2011-4-17 17:53 編輯
回復 3# nietzsche
那個小小的塑膠的部份都无問題。估計是表頭里的游絲變型
作者: yingtat 時間: 2011-4-16 13:41
回復 6# A032798
是呀，當年要HKD5XX呀。[attach]1167360[/attach]
作者: kammoo 時間: 2011-4-16 13:42
這個他表跟隨我有30個寒暑，前几天被兒子跌到地上, 現在調不到零了，有无師兄提供意見可令他復原... ...
yingtat 發表於 2011-4-16 13:06
如果指針在任何檔位都調不到零.
只有2種可能..
1. 如 nietzche 說的..錶頭裡面的那個小小的塑膠的部份斷了
2. 錶頭內的游絲受振变型.
案1. 這棵膠鏍絲用作令整組游絲,可以微偏轉的,內里好似一個义仔,你可以看看拆下後,小心修補,裝回就ok!
案2. 游絲变型 -- 除非你是一個好有經驗的修表師傅, 普遍人就算勉强盤好游絲, 都會影響出入偏角, 擺動的線性,及表頭的讀數. (簡單說: 死症!)
作者: nietzsche 時間: 2011-4-16 13:51
提示: 作者被禁止或刪除 內容自動屏蔽
作者: poonpoon 時間: 2011-4-16 13:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kammoo 時間: 2011-4-16 13:59
看到了! 肯定游絲變型, 可惜!
我也很喜歡老針表.
作者: kammoo 時間: 2011-4-16 14:00
如果是遊絲有問題 , 那便如 kammoo 兄所說的
幾乎是沒有得救了 ...
你可以拆開錶頭
看看到底是甚麼出了毛病 ...
nietzsche 發表於 2011-4-16 13:51
這隻錶也是小弟小妹當年的 dream 錶 ...
我幫你改正!
作者: nietzsche 時間: 2011-4-16 14:02
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-16 14:03
提示: 作者被禁止或刪除 內容自動屏蔽
作者: am1698 時間: 2011-4-16 14:44
提示: 作者被禁止或刪除 內容自動屏蔽
作者: Joe_Black 時間: 2011-4-16 15:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-16 15:25
多謝咁多位師兄師姐的指教......正在努力中......上面調偏左游絲變型了，下面正常。
[attach]1167376[/attach]作者: nietzsche 時間: 2011-4-16 15:25
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-16 15:36
嗯 , 或者可以試下去買個舊錶返黎
換佐錶頭部份既指針部份 ...
nietzsche 發表於 2011-4-16 15:25
未必合適匹配。
50kohms sensitivity---"SANWA CX-505"--1x--A very fine product of the Japanese electronics industry---16.5 microAmp movement---DCV-range:-0 to 1.2kV in 7 position---DCmA:-0 to 300mA in 3 position---Resistance:-0 to 50Mohm in 4 position:---ACV--0 to1.2kV in 4x position ---Capacitance-test 100pF to 10microF( with internal oscillator) in 2 position
作者: nietzsche 時間: 2011-4-16 15:40
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-16 16:24
回復 yingtat
嗯 , 小妹既意思思係去買個舊既 cx-505 返黎
同佢換錶頭 ... ...
nietzsche 發表於 2011-4-16 15:40
那里有舊錶賣？......有鏈接?
作者: nietzsche 時間: 2011-4-16 16:56
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kammoo 時間: 2011-4-16 17:02
呢類高靈敏度30uA表頭,都是很難找的.希望你好運!
需然分開上下游絲, 通常要易壞的是下面的細游絲部份.
你沒工具及經驗,是無可能執得正.
我見到游絲已不水平,起碼要起軸,從游絲中心起,對角慢慢執.
而且上下相關平衡的,不是說得調單一面零就可以用,修到會轉都唔會準.
作者: yingtat 時間: 2011-4-16 17:02
回復 yingtat
可以試下 ebay ...
nietzsche 發表於 2011-4-16 16:56
thank you!
作者: nietzsche 時間: 2011-4-16 17:04
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-16 17:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kammoo 時間: 2011-4-16 17:29
還有一個可能令你圖片中的游絲看上去這樣不水平.
案三. 斷車芯. (即係中芯軸下面的小腳斷咗) 100% CERTIFY!
作者: nietzsche 時間: 2011-4-16 17:51
提示: 作者被禁止或刪除 內容自動屏蔽
作者: shift2 時間: 2011-4-16 22:25
CX505直情係當時所有電子佬的dream multi meter啦.
我見過二手鋪有售, 但沒興趣再入手了.
最近小弟入左隻U ...
am1698 發表於 2011-4-16 14:44
幾銀?
作者: nietzsche 時間: 2011-4-16 22:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-16 22:43
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-16 23:28
回復 31# nietzsche
方形電池係 22.5V , 唔係 9V ?
正確是22.5V，很難買，試過在華強買回來隻有15V左右:funk:，後來再買要用他表測了之後才買
duracell 既負極係咪自已整既螺絲 ?
原裝無改過
作者: yingtat 時間: 2011-4-16 23:35
[attach]1167578[/attach][attach]1167579[/attach]
作者: nietzsche 時間: 2011-4-16 23:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: msc 時間: 2011-4-16 23:48
得記舊款新華 360 都係用 22.5V + 2粒 1.5V 電, 可以直接用黎測試 25V 以下既燃納二極管的電壓值.
作者: nietzsche 時間: 2011-4-16 23:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: am1698 時間: 2011-4-17 00:44
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hknightlife 時間: 2011-4-17 01:12
有D Simpson 針錶都係用22.5V電. 不過我都無用過22.5V powered既錶.
作者: msc 時間: 2011-4-17 01:54
回復 msc
嗯 , 但係小妹記得 yx 360 tr 好似淨係用 9v , 無論如何好似無用 22.5 v ... ...
nietzsche 發表於 2011-4-16 10:59 AM
你講呢個已經係比較新既型號, 舊款係 360Y 錶面係玻璃, 上殼係電木底殼係金屬, 中間旋鈕下凹, 校鬆入面粒絲母可以單手用錶棒就可以轉檔十分方便, 以前九成電子廠都用佢.
作者: msc 時間: 2011-4-17 02:03
有D Simpson 針錶都係用22.5V電. 不過我都無用過22.5V powered既錶.
hknightlife 發表於 2011-4-16 12:12 PM
早期Simspon 260係用 22.5v電池加一粒 1.5v D size電, 後來改咗用 9V電加 1.5v D size.
作者: nietzsche 時間: 2011-4-17 02:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: msc 時間: 2011-4-17 02:46
回復 msc
嗯嗯 , 小妹買 yx 360 tr , 當時大約係1978 年 ...
nietzsche 發表於 2011-4-16 01:38 PM
我講既 360Y 早你既最少七年.
作者: nietzsche 時間: 2011-4-17 02:48
提示: 作者被禁止或刪除 內容自動屏蔽
作者: shift2 時間: 2011-4-17 10:50
你問UT603? 定二手CX-505?
UT603就207蚊, 我貪佢可以度電容同電感.
am1698 發表於 2011-4-17 00:44
UT603 THX
我都搵緊隻平度電容
作者: raymondchan338 時間: 2011-4-17 10:56
UT603 THX
我都搵緊隻平度電容
shift2 發表於 2011-4-17 10:50
度電容同電感, 用自製 M8電容電感表喇
作者: raymondchan338 時間: 2011-4-17 11:02
我講既 360Y 早你既最少七年.
msc 發表於 2011-4-17 02:46
小弟都係果年買第一個他表. 不過無錢買新華. 系中僑國貨買咗個中國製. 都係用 22.5V + 2 X 1.5V.
作者: am1698 時間: 2011-4-17 11:33
提示: 作者被禁止或刪除 內容自動屏蔽
作者: am1698 時間: 2011-4-17 13:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hknightlife 時間: 2011-4-17 13:30
200蚊依家唔算D乜野啦. 對好多人來說, 都唔使半day人工. 我認為時間更寶貴. 現在唔係擔心無錢買野, 而係無時間玩. 為使目標最大化, 許多時候不宜DIY.
我早幾年前花時間DIY tools, 最後發現好Q後悔, 早知花多D時間放在應用方面. 折騰及改良那些tools都燒哂D時間了.
說實話花207蚊買部mete, 今時今日點計都唔算太貴掛?
am1698 發表於 2011-4-17 11:33
作者: poonpoon 時間: 2011-4-17 14:10
提示: 作者被禁止或刪除 內容自動屏蔽
作者: poonpoon 時間: 2011-4-17 14:12
提示: 作者被禁止或刪除 內容自動屏蔽
作者: am1698 時間: 2011-4-17 14:21
提示: 作者被禁止或刪除 內容自動屏蔽
作者: shift2 時間: 2011-4-17 14:55
UT70平好多
am1698 發表於 2011-4-17 13:09
印象呢隻好似仲貴過603
作者: hknightlife 時間: 2011-4-17 19:54
我既儀器是從買二手儀器回來維修及校準, 而累積而成的. 不是從DIY學習的.
找一下HP/AG, Tek, Fluke等service manual, 對著部機器按圖索驥, 是一個學習儀器知識的捷徑.
但係你識既儀器 G識,小弟輸 9 條街喎 ~~~
poonpoon 發表於 2011-4-17 14:12
作者: am1698 時間: 2011-4-17 21:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: andy1234 時間: 2011-4-17 21:59
本帖最後由 andy1234 於 2011-4-17 22:03 編輯
回復 31# nietzsche
我第一隻嘅萬用針表有用粒22.5V, 好似叫Kyoritsu, 隻表最後買唔到粒電放棄咗.
仲保留隻三和LD-520. 不過己上神枱供奉.
作者: nietzsche 時間: 2011-4-18 04:37
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-18 04:39
提示: 作者被禁止或刪除 內容自動屏蔽
作者: am1698 時間: 2011-4-18 09:24
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-18 22:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-18 23:49
經過几天的努力，連動圈都被搞斷，反而游絲無斷，愛錶已壽終正寢
昨天路過一家回收店見有一個YX-360TR見個樣還不差，問了老板賣唔賣，老板話賣，問他几錢說10皮，我回价5皮，老板話剎。
回家試了所有檔無反應，(又要變垃圾)，打開底蓋，電池無漏液，9Ｖ電池只有2.3v，測了表頭二支二極管，有一支短路，二支一齊換了，所有檔都正常了
[attach]1168562[/attach][attach]1168564[/attach][attach]1168563[/attach][attach]1168565[/attach][attach]1168566[/attach]作者: vtrchan 時間: 2011-4-19 00:22
恭喜
師兄你執到寶啦!!! $5真係平到我唔信.....而且仲好似好新, 連保護的膠紙都仲o向度.
作者: nietzsche 時間: 2011-4-19 02:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: msc 時間: 2011-4-19 06:34
針錶如果無 OFF檔而平時又唔用可以將 Switch放响最大的電流檔有保護高靈敏度錶頭既作用, 由其經常隽帶外去及有高靜電環境.
作者: am1698 時間: 2011-4-19 06:37
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kammoo 時間: 2011-4-19 10:06
本帖最後由 kammoo 於 2011-4-19 13:14 編輯
呢個年代的360,還有其他產地嗎? 仿品就多.
恭喜樓主,檢到好東西.
我都有2隻YX-360TR, 只有DIODE PROTECT, 無FUSE的.(可能比樓主的早期)
樓主隻360, 粒 ADJ旋扭不是原庄的(原裝白色,細粒D,
另外那些藍色的電阻,也怪怪的,也好像不是原裝吧!
我的2隻360, 好像是用東京光音的(帶粉紅色),好似話溫飄少D喎!
作者: jamesting 時間: 2011-4-19 11:29
回復 41# nietzsche
1978....我當時仲係一條蟲
作者: nietzsche 時間: 2011-4-19 22:01
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-19 22:04
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-19 22:05
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kammoo 時間: 2011-4-19 22:10
回復 am1698
嗯 , 當時小妹買既係 made in japan ...
nietzsche 發表於 2011-4-19 22:05
我要部360 MADE IN CHINA, 唔該! 高價收購!!!
作者: yingtat 時間: 2011-4-19 22:15
回復 65# am1698
的確是有Made in Japan字樣.[attach]1169037[/attach]
作者: yingtat 時間: 2011-4-19 22:33
呢個年代的360,還有其他產地嗎? 仿品就多.
恭喜樓主,檢到好東西.
我都有2隻YX-360TR, 只有DIODE PROTECT, ...
kammoo 發表於 2011-4-19 10:06
粒 ADJ旋扭不是原庄的(原裝白色,細粒D,
記憶中這粒ADJ旋扭系白色軟膠的。
有那位師兄師姐還記得：花園街的(發達)和西洋菜的(萬事利)
作者: poonpoon 時間: 2011-4-19 22:41
提示: 作者被禁止或刪除 內容自動屏蔽
作者: yingtat 時間: 2011-4-19 22:50
回復 74# poonpoon
發達還存在呀
作者: am1698 時間: 2011-4-19 23:07
提示: 作者被禁止或刪除 內容自動屏蔽
作者: poonpoon 時間: 2011-4-19 23:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: nietzsche 時間: 2011-4-19 23:11
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hknightlife 時間: 2011-4-20 01:11
那個年代有非日本做既 Sanwa錶?
5蚊真係低到無朋友!!!
可能重係日本版添!!! 師兄望下右下角有無Made in Japan字樣. ...
am1698 發表於 2011-4-19 06:37
作者: cat5354 時間: 2011-4-21 08:00
師兄真長情
作者: yingtat 時間: 2011-4-23 22:43
又敗了對錶筆,對錶筆比隻錶還要貴
SANWA TEST LEADS TL-70 HKD$35
隻錶現在似樣啦，近似新錶( 騙自己 )
唉......損失了隻CX-505 ，又敗回隻YX-360TR [attach]1171147[/attach][attach]1171146[/attach]
作者: heffman1 時間: 2011-4-24 01:00
本帖最後由 heffman1 於 2011-4-24 01:31 編輯
請問各位知不知燒了個2粒電阻幾多歐?謝謝!
作者: poonpoon 時間: 2011-4-24 01:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: heffman1 時間: 2011-4-24 02:45
謝謝呀師兄!
作者: heffman1 時間: 2011-4-24 03:19
YX-360TRE 電阻唔同!
作者: uganda_martyr 時間: 2011-4-24 03:45
YX-360TRE 電阻唔同!
heffman1 發表於 2011-4-24 03:19
If I may assist .........
[attach]1171397[/attach]
[attach]1171398[/attach]
[attach]1171399[/attach]
作者: uganda_martyr 時間: 2011-4-24 04:05
Magnified ........
[attach]1171401[/attach]
作者: logoff 時間: 2011-4-24 09:51
回復 81# yingtat
恭喜！恭喜！
找回一件原廠配件，師兄有興趣收藏的話.......便当作是賀礼好了。
[attach]1171440[/attach]
作者: yingtat 時間: 2011-4-24 13:33
回復 88# logoff
多謝你的安慰,
需已有几隻數字錶,但無針錶用很不習慣。作者: am1698 時間: 2011-4-24 13:52
提示: 作者被禁止或刪除 內容自動屏蔽
作者: logoff 時間: 2011-4-24 14:32
回復 logoff
多謝你的安慰, 需已有几隻數字錶,但無針錶用很不習慣。 ...
yingtat 發表於 2011-4-24 13:33
不用客气啦，我留下這配件也是陶然。
只怪当年年少無知......放棄了一个原好的日本錶而留下了一个体积小一半以上的国産玩具錶；可能是当年家居環境實在太挤迫。
作者: nietzsche 時間: 2011-4-24 17:07
提示: 作者被禁止或刪除 內容自動屏蔽
作者: jwong852 時間: 2011-4-24 17:59
本帖最後由 jwong852 於 2011-4-24 18:01 編輯
點解部YX-360TRe 裡面咁樣衰, 唔通係A貨 ?
電木板會吸水, 十至二十年後就漏電. Selector 接點用PCB, 磨得多就bad contact.

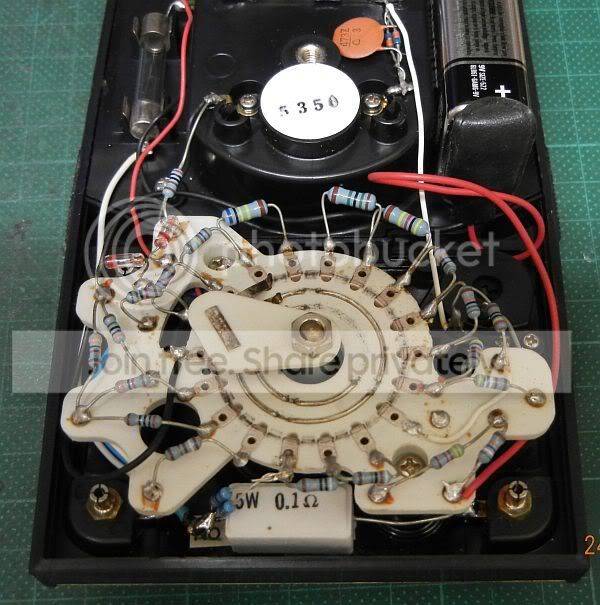

你睇YX-360TR裡面靚幾多 :

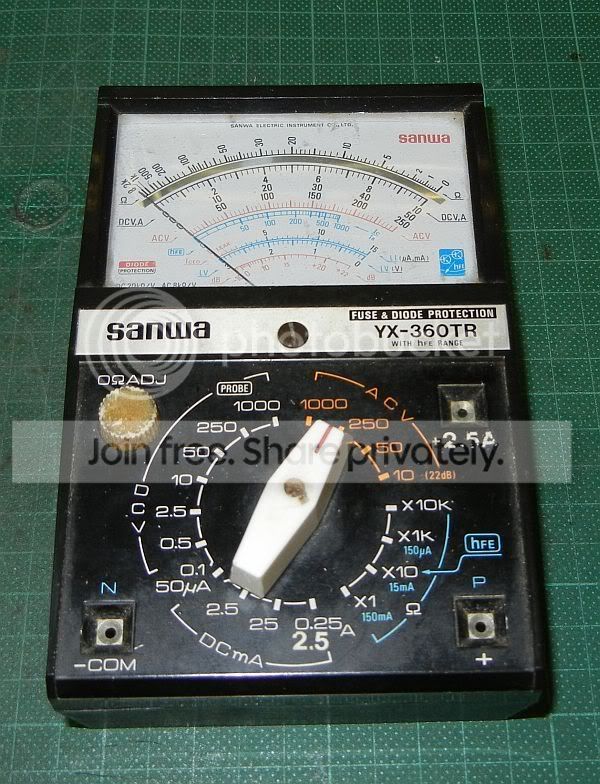

Output檔俾我改左做2.5A檔:
以前中學暑期工收音機廠做修理, 放假修理電視機, 都係一部針錶走天涯. (其實果時都未有數字表).
不過依家用針錶修理野都爽手D.
作者: yingtat 時間: 2011-4-24 19:21
我這個YX-360TR買回來測試時發現錶頭有一粒二極短路，用4148二粒都換了，四個R檔調零時都有飄移不定、漏電，極可能是潮濕，後用烙鐵將每支電阻都加焊還是不行，
再用天拿水洗都唔得， 最後用熱風槍調到150度間歇性吹了10分鐘才穩定。 所以這些電子儀錶還是要定期做好防潮措施。
作者: kammoo 時間: 2011-4-24 19:22
我的YX-360TR老一D,還未有FUSE呢!
[attach]1171660[/attach]
作者: Parrakeet 時間: 2011-4-24 21:43
又敗了對錶筆,對錶筆比隻錶還要貴
SANWA TEST LEADS TL-70 HKD$35
隻錶現在似樣啦，近似新錶 ...
yingtat 發表於 2011-4-23 22:43
師兄我都有一部相同型號的萬用錶，對錶棒壞左好多年都買唔返，請問你對錶棒在裏買的？幾多錢？
作者: uganda_martyr 時間: 2011-4-24 21:45
我這個YX-360TR買回來測試時發現錶頭有一粒二極短路，用4148二粒都換了，四個R檔調零時都有飄移不定、漏電 ...
yingtat 發表於 2011-4-24 19:21
四個R檔調零時都有飄移不定<-------------因為VR的碳膜磨損
作者: yingtat 時間: 2011-4-24 21:56
回復 96# Parrakeet
西灣河太安樓(恒X)$35
作者: yingtat 時間: 2011-4-24 22:03
四個R檔調零時都有飄移不定
uganda_martyr 發表於 2011-4-24 21:45
我這VR是無問題，這錶是在廢物回收店買回來的，可能有水淋濕都唔奇。
作者: jwong852 時間: 2011-4-24 22:22
我這個YX-360TR買回來測試時發現錶頭有一粒二極短路，用4148二粒都換了，四個R檔調零時都有飄移不定、漏電 ...
yingtat 發表於 2011-4-24 19:21
保護二極管，用1N4148(silicon)無咁好, 原廠係用1N60(germanium). 1N60 junction voltage = 0.2V, 好過 1N4148 0.6V.
不過, 今時今日都好難揾到1N60啦. 電錶用嘅要低漏電1N60, 重難揾.
作者: YES_MAN 時間: 2011-4-24 22:50
Sunwa YX-360TRe-в
好似仲靚仔D 至少纖維底板
