作者: ahakyeee 時間: 2012-2-2 01:22 標題: +15v -15v電路
本帖最後由 ahakyeee 於 2012-2-2 01:24 編輯
+15v -15v電路應該點接
已經買左
1.雙15V火牛
2.L7815CV(+15V)
3.L7915CV(-15V)
4.IN4004
THX各位CH
作者: KSC 時間: 2012-2-2 01:45
google 橋式整流
作者: YES_MAN 時間: 2012-2-2 01:49
有無預78/79系要有3V降壓?
作者: ahakyeee 時間: 2012-2-2 02:15
本帖最後由 ahakyeee 於 2012-2-2 09:03 編輯
回復 3# YES_MAN
我想輸出係DC +15V -15V,咁要買AC 12 0 12V???
作者: jamesting 時間: 2012-2-2 03:23
回復 3# YES_MAN
經橋式整流輸出 好似係 AC * 1.414 = 21.21
作者: Joe_Black 時間: 2012-2-2 08:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829 時間: 2012-2-2 10:04
D cap.咁細
兩隻IC最好加heat sink.作者: eeek 時間: 2012-2-2 12:27
+15v -15v電路應該點接
已經買左
1.雙15V火牛
2.L7815CV(+15V)
3.L7915CV(-15V)
4.IN4004
THX各位CH
...
ahakyeee 發表於 2012-2-2 01:22
想要多少輸出電流?
作者: ahakyeee 時間: 2012-2-2 12:27
回復 6# Joe_Black
個火牛可否用15 0 15??
作者: ahakyeee 時間: 2012-2-2 12:40
要多個8v輸出可否用回原先in4004
http://www.eleccircuit.com/regul ... c-7805780678097812/
作者: lm250 時間: 2012-2-2 13:16
本帖最後由 lm250 於 2012-2-2 13:33 編輯
總結D Ching 口既答覆
個網址個cct幾得意, Vo = 15V @500mA, 但Vi = 12V,
Vi = 15V * 1.414 = 21.21V peak, 咁一加負載重會唔會重正常工作? 重要 500mA?
78xx系列穩壓IC 食左 3V(2.5V都得), 即 Vi >或 = Vo 2.5V 以上才會正常工作...
樓主要求Vo = 15V x 2, 又係要問電流要多大? 隻牛得6VA...
正路應該用 18V x 2 牛(好少人用12Vx2, 但係都見過, Io要求好細)
整流的平滑電容要 470uF 25V, 你果兩粒咁細估計應該唔夠,
整流子編號 1Nxxxx, 唔係 IN或 iN(唔緊要, 人地知你講咩, 不過知你係新手)
1N4004(1A, 400V max)
作者: oYueno 時間: 2012-2-2 19:54
回復 5# jamesting
中學話要(AC*1.414)-(0.7*2)
作者: oYueno 時間: 2012-2-2 20:03
回復 11# lm250
15V 是AC RMS 15V過橋式整流了有加CAP 就是DC 19.X-21.21V了(有RIPPLE是有的)但我不相信有2V的RIPPLE
仲peak什麼???
作者: 右魚河 時間: 2012-2-10 17:18
上淘寶買塊整流PCB, 記得加埋電容
作者: shingzhk 時間: 2012-2-10 22:08
本帖最後由 shingzhk 於 2012-2-10 22:16 編輯
嘛~ 大概就係感接吧
隨手畫,應該冇錯
[attach]1317207[/attach]
最低成本: 建議先買粗電線+縮通+針玉, 最後將2個 15V AC丟入萬用板搞
大約會出20VDC, 唔鐘意就加7815 and 7915 regulate
你圖中既e Cap,只夠作為78/79 既次級穩壓
最好買返隻水塘做初級
其實要再低成本d, 可以將隻EI牛既抽頭吸乾整斷, 整成2個獨立15VAC source
用2隻7815 regulate後, 將某隻既+short 去另一隻既Gnd 就搞惦
負壓regulator 都慳返
作者: am1698 時間: 2012-2-10 22:24
提示: 作者被禁止或刪除 內容自動屏蔽
作者: singlit 時間: 2012-2-10 22:28
唔洗咁複雜架
作者: kwliu 時間: 2012-2-10 22:55

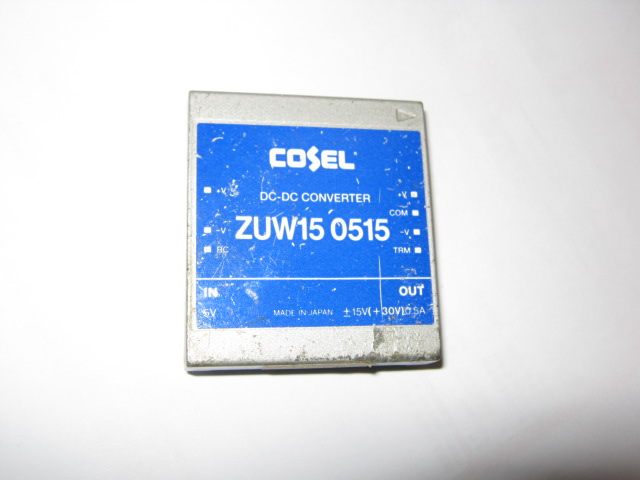

唔洗咁複雜架, 買一舊呢o的就咁比5V就得.
http://item.taobao.com/item.htm?id=9014117487
作者: Joe_Black 時間: 2012-2-11 00:30
