作者: mycgshop    時間: 2013-12-3 10:08     標題: [請教]維修 LCD電視

家中LG 32LC7R-TB 電視服役6年, 最近發生問題, 無論按機身定係remote的power制, 都要嘗試 N次先可以成功著機, 成功著機後聲畫一切如常, 下次想睇電視又係要重複嘗試 N次...

打俾LG維修部, 對方話上門檢查$500, 零件另計...

好在平時係DIY區做開CD-ROM, 睇得多Ching們既維修post, 估計都係電源板問題居多, 決定拆開睇睇先:

打開後殼


發現大肚電容 x4


電源版型號


疑犯特寫



大左肚既電容係 4粒 10V 2200uF
網上有不少類似案例, 都係換左大肚電容就冇事, 所以小弟打算自己換左電容試試先, 唔得就去淘塊二手板
小弟冇讀過電子, 但可應付簡單家居水電維修, 以前DIY過耳機線, 3.5過機線, 及iMod電容Dock
請問各位Ching換電容有乜需要注意的地方? 小弟知道電源板有唔少高壓零件, 換電容時有冇危險?
另外請推薦可供替換的電容牌子及型號, 謝謝!

---

作者: big_nature    時間: 2013-12-3 10:16

先換左大肚果幾粒!
注意+-極!
如果OK，
建議旁邊都換埋，
一勞永逸!

---

作者: chinwah    時間: 2013-12-3 11:18

大肚cap + 開好耐機先開到,有畫面之後就無事
從以上兩個syptom, 九成機會換完cap又睇多至少6~7年,甚至更多年了

---

作者: tunster    時間: 2013-12-3 11:23

容量啱同正負極咪搞錯就得, Voltage 可以一樣 or 高啲

---

作者: amb_cpl    時間: 2013-12-3 11:29

回復 4# tunster


    V高D SIZE 會大D... 未必夠位焊...

---

作者: tunster    時間: 2013-12-3 11:36



睇設計, 有啲唔大, 或者只係長

---

作者: mycgshop    時間: 2013-12-3 11:42



外國forum推薦Rubycon yxf 系列, 我搵到呢隻: Rubycon yxf 2200uF 16v 直徑一樣, 唔知岩唔岩?
http://in.rsdelivers.com/product ... 5deg-c/2244224.aspx

---

作者: tunster    時間: 2013-12-3 12:26



其實實際去鴨寮街走一轉好啲, 你未必買得返哩啲

---

作者: kamcm    時間: 2013-12-3 12:38



其實最齊應該係公公婆婆果檔,
不過萬一兩老果日心情唔靚 ,
而樓主又第一次去 ... 我估有機會空手而回

---

作者: mycgshop    時間: 2013-12-3 13:40



咁需要攞粒壞cap 去配嗎? 定係齋睇數值&尺寸就得?
除左公公婆婆仲有冇其他檔推薦? 例如華輝??

---

作者: kamcm    時間: 2013-12-3 13:58



齋睇數值&尺寸 已經可以, 最齊其實係係TB...而且TB都一樣可以買到正貨

Btw, 我之前好好奇TB上的正貨電容 同element14買到 的正貨電容.. 到底差別有多大...於是分別係TB 同ELEMENT14 入手了很多相同MODEL 的電容...
最近買左LCR, 比較過D值同ESR值, 結果是完全沒分別

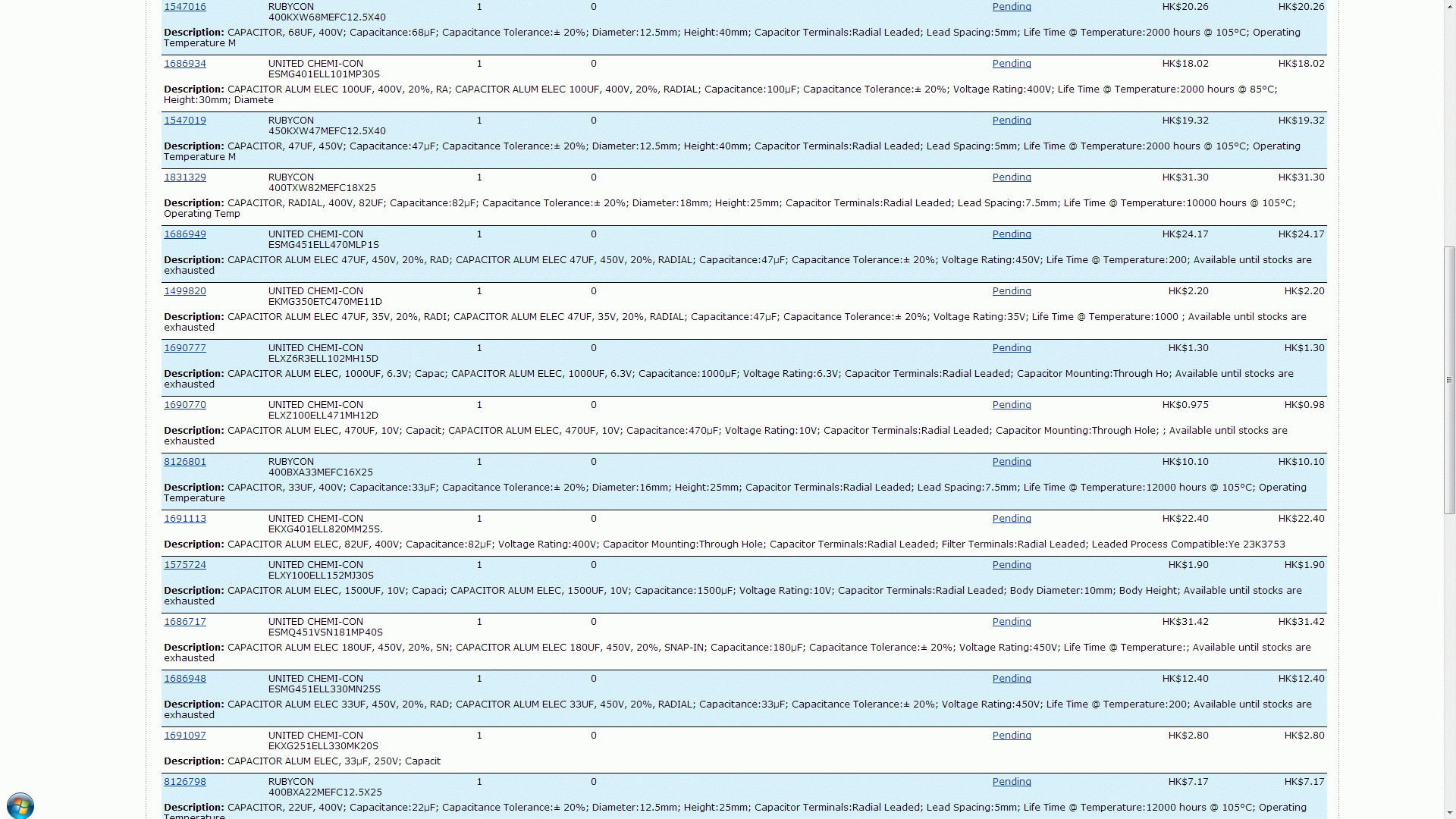

當時曾入手的型號

---

作者: diputs    時間: 2013-12-3 13:59

本帖最後由 diputs 於 2013-12-3 14:01 編輯

點解電解電容會大肚？原因係這種開關式電源以很高速度(40KHz以上的頻率)經電容不斷充放電，電解電容內的等效電阻因而發熱而令電解液氣化積累成壓力使電容大肚並使電容量減少或失效。所以換用或修理這種電路的濾波電容時除了要選標示電容量及電壓外，更要選一些電容的等效內阻(ESR)低些或是開關式電源專用的。還有要注意的是工作溫度，因很多開關電源的濾波電容是在封閉的環境內，加上電容工作時的溫升，故最低要求是105度C，有些較好的電源會用125度C的電解電容，而我們能在鴨記或一般零件店買到的只是工作溫度85度C而已（如Rubycon的YK系列，但YXF系列是105度及較低內阻、長壽命適合開關電源用）。注意電解電容的壽命與標示溫度的大概關系（在其他條件完全相同時）例如105度的可有12800小時，用85度的只有3200小時。(http://www.illinoiscapacitor.com ... fe-calculators.aspx)

Rubycon的YXF系列規格
http://www.rubycon.co.jp/en/catalog/e_pdfs/aluminum/e_yxf.pdf

如果買不到 Rubycon的YXF的2200uF10V或16V的電容可試試買RS零件店的或去一些賣HiFi級的電容店找找其他日本較有名的牌子如 NIPPON CHEMI-CON的。
Nippon Chemi-Con的電解電容規格
http://www.chemi-con.co.jp/e/cat ... e-130701.pdf#page=2

RS的2200uF10V電容網頁
http://hongkong02.rs-online.com/ ... -removed=4294400592

---

作者: peterma    時間: 2013-12-3 14:05



華輝的rubycon 105C電容嚴重不齊

---

作者: mycgshop    時間: 2013-12-3 14:14



多謝Ching 的意見, 自己曾經係TB買過音響cap, 感覺流流地
如果SSP難買到Rubycon YXF系列的話都係 RS 或者 element14 算, 有保證D

---

作者: mycgshop    時間: 2013-12-3 14:20




多謝Ching 詳細解釋, 又學到野了
睇黎出面難買到 high ripple, super low impedance  既cap,
都係 RS / element14 算, 計埋去SSP的車錢應該唔會差好遠, 同埋有信心D

---

作者: LKF    時間: 2013-12-3 14:25

橫掂都開咗個殼，不如切低d換埋光管做LED, 熱量都細D, 電容都唔使要求咁高。

---

作者: kamcm    時間: 2013-12-3 14:30

本帖最後由 kamcm 於 2013-12-3 14:35 編輯


睇你買幾多...
如果量大, TB 會平好多...
講緊係300 HKD(E14) VS 40HKD (TB)

我自己就懶得要用到先慢慢出去搵, 所以入左D比較常見的電容係屋企...

---
我係TB 買電子產品, 例如火牛, 會拆來睇....確保安全...
買電子元件, 例如電容, 會用儀器先測一下...確保東西是正貨

---

作者: mycgshop    時間: 2013-12-3 14:34



我買 5粒 乍, 去RS 睇下埋單要幾多

---

作者: mycgshop    時間: 2013-12-3 14:37




畫面暫時正常, 加上屋企人先係主要用家, 唔想節外生枝, 萬一手殘整到漏光仲大鑊

---

作者: kamcm    時間: 2013-12-3 14:38

本帖最後由 kamcm 於 2013-12-3 14:46 編輯



係TB 買, 2元人仔左右已經有5粒 ..

我係TB 買電容, 8成都係係呢間店買
下面呢3款都應該會岩你用
http://item.taobao.com/item.htm? ... &id=17523962905
http://item.taobao.com/item.htm? ... &id=19383573469
http://item.taobao.com/item.htm? ... &id=35503455246

---

作者: wach2    時間: 2013-12-3 14:52

C 兄換幾粒電容其實好易
鴨記排檔有得買2-3元1粒左右
注意電壓值容量Size就得
一般電源濾波電容唔需要用靚嘢

---

作者: mycgshop    時間: 2013-12-3 15:11



Thanks, 不過我冇儀器亦唔識check
我剛剛係RS訂左, 10蚊粒, 即日送貨

---

作者: mycgshop    時間: 2013-12-3 15:15



換電容有冇地方要注意? 使唔使肯定已經放晒電先拆得?

---

作者: kamcm    時間: 2013-12-3 15:19



10V 電容唔放電都唔會有大問題的... 如果係400/450V 電容就最好放電先

---

作者: wach2    時間: 2013-12-3 15:20

一般電解電容的測試方法  指針電表.不是數字電表
用指針電表x10檔黑棒接電容正極紅棒負極
指針向右轉.之後會回0 .不回0表示漏電
數值大=容量大

---

作者: mycgshop    時間: 2013-12-3 15:26




電源板中間有兩粒400V大水塘, 好驚會唔覺意掂到

---

作者: kamcm    時間: 2013-12-3 15:31



我睇圖見你塊板都已經拆左出來...其實已經過左最高危的時間 ,
通常比400V 電容放電電親都係拆完螺絲就好興奮拎塊PCB 出來果時
如果你怕粒電容仲有電, 可以先SHORT一SHORT 佢..

---

作者: chinwah    時間: 2013-12-3 22:17

本帖最後由 chinwah 於 2013-12-3 22:20 編輯

回復 22# mycgshop


大客仔嚟喎, 幾粒電容都落RS搞掂

加

另外, 你最好一次過10粒唔同值的電容都換晒佢啦

---

作者: g2david    時間: 2013-12-4 09:55

Your 2200uf 10V is very easy to find.   Power Supply super slim 2200uf 10v can't find in HK. I need to order from Taobao.

---

作者: dino_lo    時間: 2013-12-4 11:46

有請CAP人, 大教宗 http://www.hkepc.com/forum/space.php?uid=8513
當交多個朋友. CAP的問題可以幫到你的.

---

作者: ywringo    時間: 2013-12-4 12:37




    師兄講解詳儘

---

作者: ginastar    時間: 2013-12-4 13:54

回復 12# diputs

實用的資訊，thx
