標題: makita 18V 充電器 120V 改220V [打印本頁]

作者: kamcm    時間: 2015-3-9 01:09     標題: makita 18V 充電器 120V 改220V

本帖最後由 kamcm 於 2018-4-24 17:37 編輯

makita 18V 充電器 120V 改220V

是次主角是 120V 的 DC18RC T
一直都想改... 我見 輸入那部份的 的FUSE 已經是250V, 而且主要元件如MOSFET 的耐壓又夠高...
雖然有CHING 話呢款改唔到...但我還是決定一試
反正我上次買回來的套裝才99USD...

http://global.hkepc.com/forum/viewthread.php?tid=2143770

由於我手上有同MDOEL原裝的220V 充電器 DC18RC...
MOD 完之後..我先用功率計觀察放入電池充電時的頭一分鍾用電量...看看有沒有異常情況...

發現兩部充電器在充電時... 同樣一開始6W 左右... 之後跳上幾十W... 最後慢慢再跳上215W左右...
兩者的用電非常一致... 於是可以放心的去充電了....

剛剛已充完了兩粒18V 電... 一切正常...




=====
MOD成220V 只需要改

1)TVR 10241 改做 TVR 10471
2) 220V 電容改做400V 330uF
======

換句話說..
呢款充電器在設計時已經是同時支援100V/120V 同220V


報告完畢....

有人問先補圖...

英文版: Makita DC18RC T Charger (120V modded to 220V)
作者: lai113ct    時間: 2015-3-9 04:10

問人 x1
想睇下内件

(由 HKEPC Android 手機版 發出)
作者: idleman    時間: 2015-3-9 08:38

圖呢
作者: pslleung    時間: 2015-3-9 08:52

回覆 1# kamcm

我都有一個,可否分享多些資料,包括圖片?謝謝。
作者: hitkcm    時間: 2015-3-9 09:06

我就唔改了……太方便

[attach]1770463[/attach]

[attach]1770464[/attach]

[attach]1770465[/attach]
作者: idleman    時間: 2015-3-9 09:20

一啲都唔方便lor
作者: hitkcm    時間: 2015-3-9 09:34

一啲都唔方便lor
idleman 發表於 2015-3-9 09:20
衹要插个插蘇,按两下制,又唔會帶出街用,就算帶都有个220充电器
作者: Joe_Black    時間: 2015-3-9 09:57

衹要插个插蘇,按两下制,又唔會帶出街用,就算帶都有个220充电器
hitkcm 發表於 2015-3-9 09:34


多人用多嘅 mod,才是對大部分用家有幫助。
支持樓主分享圖片俾其他用家。
作者: hitkcm    時間: 2015-3-9 09:59

多人用多嘅 mod,才是對大部分用家有幫助。
支持樓主分享圖片俾其他用家。 ...
Joe_Black 發表於 2015-3-9 09:57

我都支持樓主出图
作者: kamcm    時間: 2015-3-9 12:30

本帖最後由 kamcm 於 2015-3-9 12:49 編輯

=====
MOD成220V 只需要改

1)TVR 10241 改做 TVR 10471
2) 220V 電容改做400V 330uF
======


兩部機身正面沒分別...連型號都一樣.. 只有背面的貼紙有差別...



120V 充電器打開後的圖


FUSE 已經是250V 的



準備換上的零件


換好後的圖. 換下來的舊零件都放相關元件的下方...




焊接一定要好.... 不能虛焊...
不然可能會出問題...早前見過有老外買到腳距不合適的電容... 用了飛線的方法接電容... 結果一上電就燒了...




是120V MOD to 220V 才對... 但懶得再印了
作者: kamcm    時間: 2015-3-9 12:36

衹要插个插蘇,按两下制,又唔會帶出街用,就算帶都有个220充电器
hitkcm 發表於 2015-3-9 09:34


我果部改完之後唔影響用120V... 鍾意用番120V 又得.. 用220V 同樣不是問題
作者: hitkcm    時間: 2015-3-9 12:42

本帖最後由 hitkcm 於 2015-3-9 12:44 編輯
我果部改完之後唔影響用120V... 鍾意用番120V 又得.. 用220V 同樣不是問題 ...
kamcm 發表於 2015-3-9 12:36
甘好架,有時間就攪下佢先
RA改得嗎?
作者: digiman    時間: 2015-3-9 12:42

good支持分享
作者: kamcm    時間: 2015-3-9 12:47

甘好架,有時間就攪下佢先
RA改得嗎?
hitkcm 發表於 2015-3-9 12:42


我手上沒有DC18RA... 唔100%SURE...
但DC18RA呢一款 有網站有現成教學... 你可以參考下
http://www.schneordesign.com/Avi/Makita/makita_mod1.htm
作者: hitkcm    時間: 2015-3-9 13:21

本帖最後由 hitkcm 於 2015-3-9 13:23 編輯
我手上沒有DC18RA... 唔100%SURE...
但DC18RA呢一款 有網站有現成教學... 你可以參考下
...
kamcm 發表於 2015-3-9 12:47


好想买这个
無电唔怕無得用
http://www.akkuline.de/15066_AKK ... ar-bl1830-akku.aspx
[attach]1770523[/attach]
作者: kamcm    時間: 2015-3-9 13:23

好想买这个
hitkcm 發表於 2015-3-9 13:21



  220V 轉18V 33A 做到咁細.. 真唔真呀? 果果價好貴
作者: hitkcm    時間: 2015-3-9 13:24

本帖最後由 hitkcm 於 2015-3-9 13:34 編輯
220V 轉18V 33A 做到咁細.. 真唔真呀? 果果價好貴
kamcm 發表於 2015-3-9 13:23
好似唔直寄
用得着就唔贵
我試過出外工作,帶1粒电,用用下無电 ,攪到要返公司帶過另外一把鑽
作者: dball    時間: 2015-3-9 15:11

多謝師兄分享,有時間攺攺先
作者: dcc2000    時間: 2015-3-9 17:43

我果部改完之後唔影響用120V... 鍾意用番120V 又得.. 用220V 同樣不是問題 ...
kamcm 發表於 2015-3-9 12:36

紅M有咁好嘅事?換兩粒嘢變咗世界電壓版?

ching話兩部叉機型號係一樣,咁120V果塊PCB同220V果塊嘅設計係咪 "差唔多" 一樣?

有冇試過原裝220V果部,輸入120V用唔用到呢?
作者: kamcm    時間: 2015-3-9 18:02

紅M有咁好嘅事?換兩粒嘢變咗世界電壓版?

ching話兩部叉機型號係一樣,咁120V果塊PCB同220V果塊嘅設計係 ...
dcc2000 發表於 2015-3-9 17:43




http://www.schneordesign.com/Avi/Makita/makita_mod1.htm

你可以睇下上面的LINK...係舊款機.
你仔細看一下入面 改動了什麼..... 你就會明白為什麼改完之後用番120V 都不是問題...
好明顯設計果時已經係DUAL VOLTAGE....即係你所講的世界電壓版

至於原裝220V果部差機可唔可以用到120V AC... 我只好等電池冇電需要充電時...再試一下...
作者: dcc2000    時間: 2015-3-9 19:39

你可以睇下上面的LINK...係舊款機.
你仔細看一下入面 改動了什麼..... 你就會明白為什麼改完之後用番120V 都不是問題...
好明顯設計果時已經係DUAL VOLTAGE....即係你所講的世界電壓版

至於原裝220V果部差機可唔可以用到120V AC... 我只好等電池冇電需要充電時...再試一下...
kamcm 發表於 2015-3-9 18:02

係講緊你果隻新版DC18RC。

我都有原裝220V嘅DC18RA,不過就冇咁好彩喇,唔你你所講嘅 :
"好明顯設計果時已經係DUAL VOLTAGE"
100-120V都試過,唔得,唔插電池都睇到佢唔work。

所以咪問吓ching兩隻DC18RC,裏面塊PCB除咗粒主濾波cap同varistor唔同之外,其它係咪 "大致上" 一樣lor,咁 "理論上" 220V果部都係  "DUAL VOLTAGE"
作者: hitkcm    時間: 2015-3-9 20:48

係講緊你果隻新版DC18RC。

我都有原裝220V嘅DC18RA,不過就冇咁好彩喇,唔你你所講嘅 :
"好明顯設計果時 ...
dcc2000 發表於 2015-3-9 19:39
我啱啱試左220V的DC18RA , 100V - 120V都係用唔到的
作者: hitkcm    時間: 2015-3-9 21:19

本帖最後由 hitkcm 於 2015-3-9 21:22 編輯

我都拆左110V和220V做對比
對過220V同下圖的零件是一樣的

[attach]1770658[/attach]

[attach]1770656[/attach]
作者: dcc2000    時間: 2015-3-9 23:34

我都拆左110V和220V做對比
對過220V同下圖的零件是一樣的
hitkcm 發表於 2015-3-9 21:19

以前拆過110V同220V嘅DC18RA做對比,PCB設計係一樣,但係兩款叉機用嘅高頻牛,個part number係唔一樣。試咗隻原裝220V,喺完全唔改嘢嘅情況下,用唔到100-120V,好明顯本身唔係universal voltage嘅設計,所以110V果隻都冇改到,駁隻step down牛放喺公司用。

反而10.8V果款DC10WA就似係universal voltage嘅設計,set返jumper (實際係粒SMD電阻),110V/220V通用,(110V改220V當然要換cap同varistor)

當然,世事冇絶對,唔排除DC18RC "可能" 真係 "設計果時已經預咗係DUAL VOLTAGE"

ching部EXTECH幾多VA ? 個display好靚仔,我果部6905嘅功能就少好多la。
作者: kamcm    時間: 2015-3-10 01:01

本帖最後由 kamcm 於 2015-3-10 01:21 編輯
係講緊你果隻新版DC18RC。

我都有原裝220V嘅DC18RA,不過就冇咁好彩喇,唔你你所講嘅 :
"好明顯設計果時 ...
100-120V都試過,唔得,唔插電池都睇到佢唔work
dcc2000 發表於 2015-3-9 19:39


我插電未插電池見到信號正常... 影片給你參考..

DC18RC 220V using 110V AC
https://www.youtube.com/watch?v=UTm0jdpMn9c
DC18RC mod to 220V (using 110V AC)
https://www.youtube.com/watch?v=cGpcgk284CE

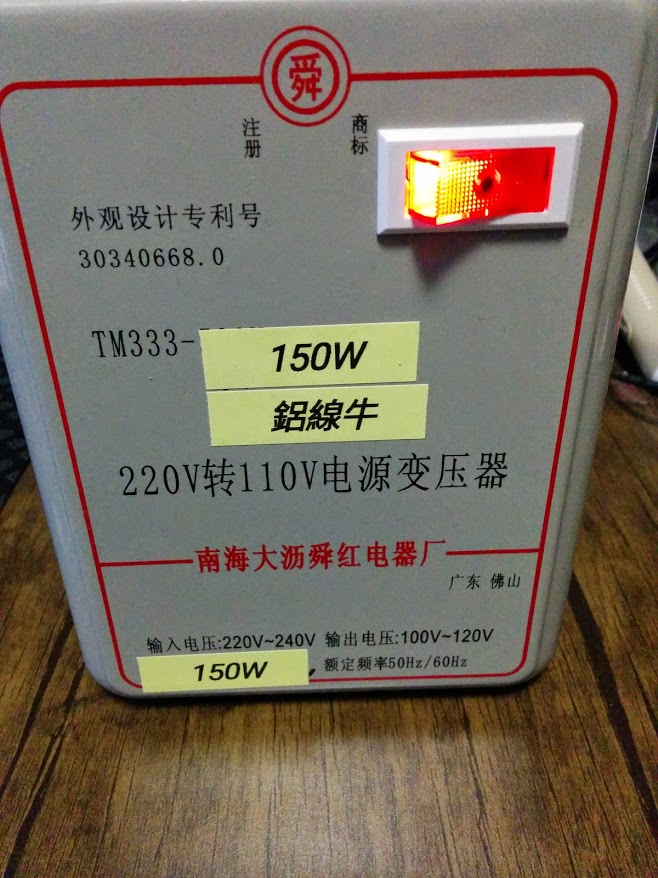

用呢隻唔足火的鋁線牛去試..問過店家.. 雖然標500w.. 但最多當150W 用 ..明顯功率唔夠. ..所以唔敢放電落去測..


我有隻2500w 的 step down 牛.. . 但依家部野唔係手... 遲d 拿到番來再試埋充電
作者: kamcm    時間: 2015-3-10 01:03

本帖最後由 kamcm 於 2015-3-10 01:52 編輯
我啱啱試左220V的DC18RA , 100V - 120V都係用唔到的
hitkcm 發表於 2015-3-9 20:48


點用唔到法??
係信號唔正常嗎?
綠燈唔識閃嗎??

=======
如果零件都係一樣...
你不如試下改大粒大水塘電容佢..
部原廠220V差機 , 用上220 V 時.. 150uF 可能岩岩好夠用... 但用120V 時用150uF 電容就會唔夠.....會不正常...
可考慮試下換400v 330uF 電容... 看看120V AC 開機是否正常...
作者: dcc2000    時間: 2015-3-10 03:54

印象中我試果隻220V DC18RA插110V時,綠燈顯示唔多正常 (好似係暗定係唔閃),插電池後係肯定叉唔到,好似buzzer都冇響。
部叉機唔喺手上,返公司再check。

ching部110V 18RC未改之前,揾咩step down牛試機架?定係試都冇試就即改?

驚隻鋁線牛會燒,咁咪先用原裝或改裝叉機插220V將電池先叉滿,再將電池放電批係咁意轉佢幾嘢,消耗少少電量,然後將原裝220V叉機插鋁線牛,放返電池去叉,咁咪得lor,電池祗係用咗少少容量,都係叉好短時間啫,或者叉機可能唔會用Maxium current嚟叉呢,鋁線牛雖然係差d啫,頂二,三十秒相信仲可以。
作者: dcc2000    時間: 2015-3-10 03:58

另外,ching兩隻18RC叉機,裏面隻高頻嘅part number (如果有嘅話),係咪一樣?
作者: kamcm    時間: 2015-3-10 07:52

本帖最後由 kamcm 於 2015-3-10 09:05 編輯
印象中我試果隻220V DC18RA插110V時,綠燈顯示唔多正常 (好似係暗定係唔閃),插電池後係肯定叉唔到,好似bu ...
dcc2000 發表於 2015-3-10 03:54


當初用過部SUPER 2500W 牛牛試120V 差機,,,, 但現在唔係手...

...
===
講番正題... 見你咁心急想知....我就用EBD 放咁D電先... 用隻鋁線牛試住先...
結果是120V MOD 了220V, 用回110V 時, 是沒有問題的...合共試了近20秒
我只試到佢成功扯電抵到212W.. 就關電制了...
http://youtu.be/o-Uh6PNwiX0

但香港買到的220V, 直接比電110V , 會先出正常..buzzer
但係15~20秒後會發現一直都唔會扯更多電, 而且出ERROR 聲音
估計可能同原裝差機入面只用400V 150uF 有關..
也有可能是兩部機有某些重要元件不一樣所致
http://youtu.be/G-y1Cr6pjTg


稍後會先試下換成400V 330uF 睇下.... 反正之前買落唔少


這是原裝220V 差機用220V 時用電的情況....同樣是212W
http://youtu.be/NM7rt8NbHGk

你可以看到最高用電量非常接近, 沒有出現異常情況

==========
作者: hitkcm    時間: 2015-3-10 08:06

以前拆過110V同220V嘅DC18RA做對比,PCB設計係一樣,但係兩款叉機用嘅高頻牛,個part number係唔一樣。試 ...
dcc2000 發表於 2015-3-9 23:34
EXTECT 6610  0-150V 9.2A.....0-300V 4.6A
作者: hitkcm    時間: 2015-3-10 08:07

點用唔到法??
係信號唔正常嗎?
綠燈唔識閃嗎??

=======
如果零件都係一樣...
你不如 ...
kamcm 發表於 2015-3-10 01:03
充到大約十秒出紅六灯停充
作者: kamcm    時間: 2015-3-10 08:10

本帖最後由 kamcm 於 2015-3-10 10:07 編輯
充到大約十秒出紅六灯停充
hitkcm 發表於 2015-3-10 08:07

我部120V MOD 完220V 用番110V 看上去正常.沒有出現異常.....

而我果220V原裝 直接用110V , 同你一樣情況...
唔想再慢慢跟多次datasheet...
我估可能係電容問題.. 換到一樣330uF 之後話你知係咪解決到...
如果唔得, 姐係有元件有差別....到時再遂件對比一下
作者: hknightlife    時間: 2015-3-10 10:28


我有呢款既大陸1000VA 變壓牛, 仲以為可以打7拆用添.

用呢隻唔足火的鋁線牛去試..問過店家.. 雖然標500w.. 但最多當150W 用 ..明顯功率唔夠. ..所以唔敢放電落去測..

kamcm 發表於 2015-3-10 01:01

作者: dcc2000    時間: 2015-3-10 11:09

先感謝ching做嘅測試。

120V換咗電容同varistor果部,用返110V (or 120V) ,測試結果正常,當然係 "正常"。
粒varistor祗係做過壓及突波保護,對電路冇直接影響,可以話可有可無,咁樣mod,實際上祗係換咗一隻耐壓較高嘅電容 (當然,容量唔一樣)。

重點在於,110V同220V嘅型號,設計上係咪祗係一隻電容嘅區別 ? 定係仲有其它 ?

假若祗係一隻電容嘅區別,又或者所謂universal voltage嘅設計,220V嘅型號,理應係可以直接用喺110V,粒電容爭咗百幾uf,相信唔足以影響個電路唔work。

重點在於,假若隻叉機本身真係universal voltage嘅設計,的確係換隻電容 (或者set吓jumper) 就搞掂,有少部份嘅叉機 (或者switching power supply) 的確係咁嘅設計。

但假若隻叉機本身係分咗110V/220V電壓而tailor made嘅話,110V型號換隻電容,MOSFET之類,用喺220V,用到喎,測功耗又正常喎,會唔會有 "潛在" 風險呢 ?

好似之前果隻BOSCH差機,都有ching話換粒電容,MOSFET之後就搞掂,最後真係搞x掂,爆到九彩。

當然,橫掂依家用到,理鬼佢真work,定係seems to work,大不了犧牲一隻叉機啫,DIYer嘅精神,都係預咗架啦。

switching power電路設計有好多種,留返俾呢方面嘅專家ching解答喇。
作者: kamcm    時間: 2015-3-10 11:58

本帖最後由 kamcm 於 2015-3-10 12:11 編輯
先感謝ching做嘅測試。

120V換咗電容同varistor果部,用返110V (or 120V) ,測試結果正常,當然係 "正常" ...
dcc2000 發表於 2015-3-10 11:09

謝謝你的回覆

岩岩係GOOGLE 搵搵下資料就搵到DC18RC S 的改機資料 ,
我果兩部係DC18RC T ...
雖然只差最後一隻字... 但PCB LAYOUT 已經不一樣

有DC18RC S 的可直接參考下面的LINK

http://blog.pitroff.ru/techno/dr ... iz-110v-v-220v.html
https://translate.google.com.hk/ ... html&edit-text=

有一點需要補充.. 果4粒 橫跨高低壓區的陶瓷電容....得250V 耐壓...
一般來說係夠用...不換都用到...但一旦行雷或者其他因素引致供電電壓急升..呢個情況呢幾粒電容耐壓唔夠就會有危險...
所以最好都換埋400V 耐壓穩陣...

======
我果部120V 差機雖然依家在220V 的情況下改到充到電.. 但在非常嚴苛的環境下...某些元件的耐壓會因為岩岩好夠用...較易出現故障, ..  最理想係換哂佢

正如你所說會有 "潛在" 風險
當然換得愈多 , 風險就愈細. . 但樂趣也就愈少
最理想係換一兩粒零件之後合埋果蓋就搞掂


Btw...我部120V 差機岩岩完成了第3次充電..暫時一切正常.
