作者: 絕對好奇 時間: 2016-12-23 03:36 標題: 檯鋸：鋸完自動停設備之探討
近日小弟使用檯鋸時忽發奇想，
如果係隻鋸碟隔離裝一個大A數嘅接觸開關掣，好似下圖咁樣，
[attach]1948005[/attach][attach]1948006[/attach]
當木板向前推時，開關掣會被順勢壓下而接通電源，
當木板鋸完後，木板滑過開關掣後，開關掣因而彈起而斷開電源，
鋸碟鋸完塊板後就可以自動識停，之後先至再off power，
咁樣應該比較方便同安全，唔知各位木工嘅師兄覺得小第呢個諗法掂唔掂呢？
作者: find72 時間: 2016-12-23 03:53
亂吹的路過
用紅外線/雷射SENOR 會唔會好D
作者: 絕對好奇 時間: 2016-12-23 04:00
回覆 2# find72
師兄應該未用過檯鋸，
用紅外線/雷射SENOR，係安裝或使用上係有困難架！
作者: Moderator 時間: 2016-12-23 07:48
真係每次用完都手動關電係好既
但部機自動停，你係未真係會記得去關電？
一次唔記得，有身體/其他野壓落個sensor…
作者: revol519 時間: 2016-12-23 10:18
本帖最後由 revol519 於 2016-12-23 10:25 編輯
除非個掣的靈敏度較得好好, 如果唔係都幾難用
有機會重身板壓得到個掣, 輕身板壓唔到
O係鋸床推板最緊要定, 但是個掣有機會令到自己要加多度力去壓住板,
相對地令塊板容易唔直
同埋變相打唔到條子, 要安全都係同把鋸裝個蓋穩陣
作者: digiman 時間: 2016-12-23 10:19
如果設計到只係自動停機，而唔會自動開機咁就正，自動開機好危險，工業安全大忌...貪方便
有危險性機械盡量都設計到難開動、易停機，啤機要左右手同時撳掣，其他開關好多on掣平或凹入去避免誤觸發發生意外，停機掣就凸出嚟或大面積易撳掣
作者: kswong8d 時間: 2016-12-23 11:08
本帖最後由 kswong8d 於 2016-12-23 11:17 編輯
呢個問題我都諗過，也相信好多用過枱鋸的人都有諗過，但如果設計高度適中，習慣用膝頭關机最好，也比較安全。
[attach]1948055[/attach]
未有Bosch之前我都做個張土炮，加咗個緊急制係前面，可以用腳關机。
作者: watertam 時間: 2016-12-23 11:43
Senor 一定比會比D塵 封住左...
作者: ginastar 時間: 2016-12-23 21:27
構思幾好
難在鋸件大小不一，鋸窄木時，fence離鋸片好近，會碰到開關。。。期待樓主實驗成果
作者: 999067800 時間: 2016-12-23 22:55
可以试下用微動掣......
ir sensor都得，其實如果識ic寫code, 可以控制特定距离freq, 就算有塵都唔會on, 但太複習，微動掣，快，靚，正！
http://www.toggle-switches.com/html-cn/product-omJQejpOsnVU-微動開關.html
作者: 高登阿伯 時間: 2016-12-24 02:52
本帖最後由 高登阿伯 於 2016-12-24 02:57 編輯
近日小弟使用檯鋸時忽發奇想，
如果係隻鋸碟隔離裝一個大A數嘅接觸開關掣，好似下圖咁樣，
當木板向前推 ...
絕對好奇 發表於 2016-12-23 03:36
個人認為要兩個開關連動至可以安全操作。我建議用碰掣(微動開關)做連動開關，IR/非觸式並非上算。
進料會先撳到B，再撳到A，檯鋸至會開動，推到料尾，B無嘢壓住，檯鋸停止。
[attach]1948250[/attach]
作者: HK2046 時間: 2016-12-24 03:29
講到尾一句 死亡遊戲
工業風車鋸 其實最好雙開關 添
作者: tomchen 時間: 2016-12-24 10:05
如果設計到只係自動停機，而唔會自動開機咁就正，自動開機好危險，工業安全大忌...貪方便
有危險性機械盡量都設計到難開動、易停機，啤機要左右手同時撳掣，其他開關好多on掣平或凹入去避免誤觸發發生意外，停機掣就凸出嚟或大面積易撳掣
digiman 發表於 2016-12-23 10:19
同意，唔改好過改，要改就要加入 logic control，識得 fail safe 既 ic 控掣開關...越諗越多野
作者: 絕對好奇 時間: 2016-12-24 10:09
本帖最後由 絕對好奇 於 2016-12-24 10:11 編輯
多謝各位師兄賜教！
睇完各師兄嘅意見，小弟有如下想法，
1.
真係每次用完都手動關電係好既
但部機自動停，你係未真係會記得去關電？
一次唔記得，有身體/其他野壓落個s ...
Moderator 發表於 2016-12-23 07:48
會加紅燈作提醒未off power
[attach]1948256[/attach]
2.
除非個掣的靈敏度較得好好, 如果唔係都幾難用
有機會重身板壓得到個掣, 輕身板壓唔到
O係鋸床推板最緊要 ...
revol519 發表於 2016-12-23 10:18
構思幾好
難在鋸件大小不一，鋸窄木時，fence離鋸片好近，會碰到開關。。。期待樓主實驗成果 ...
ginastar 發表於 2016-12-23 21:27
a. 會設計兩個頂蓋，一個有窿可入硬幣作法碼以平衡重量比，
調校好後才換上有密封嘅頂蓋以防入塵。
[attach]1948257[/attach]
ps：如果無錢開飯，可以攞返啲硬幣出嚟，點都夠買個麵包頂住先掛！
b.會係頂蓋加鐵佛龍膠紙或金屬條，以令推板時順滑流暢。
c.如果鋸窄木或打條子時，把傍尺會壓住個開關掣會長著，
咁咪照返平時咁操作，用大掣作off/on power。
3.
如果設計到只係自動停機，而唔會自動開機咁就正，自動開機好危險，工業安全大忌...貪方便
有危險性 ...
digiman 發表於 2016-12-23 10:19
個人認為要兩個開關連動至可以安全操作。我建議用碰掣(微動開關)做連動開關，IR/非觸式並非上算。
進料 ...
高登阿伯 發表於 2016-12-24 02:52
兩位師兄嘅見意好好，呢個要再思考思考一下！
4.
Senor 一定比會比D塵 封住左...
watertam 發表於 2016-12-23 11:43
我會用微動作開關，而且個開關掣係操作時會俾塊板壓住，
啲塵入唔到去，不過鋸扳多塵亦在所難免，俾師兄提醒後，
會做個座令開關掣四面預留空隙，以作清塵之用。
[attach]1948258[/attach][attach]1948259[/attach]
5.
可以试下用微動掣......
ir sensor都得，其實如果識ic寫code, 可以控制特定距离freq, 就算有塵都唔會on, 但 ...
999067800 發表於 2016-12-23 22:55
小弟亦係諗住用微動掣以作開關之用，我有220v 6A嘅微動掣,應該夠用。
作者: ckshum 時間: 2016-12-24 10:25
有兩點要注意：1.電動工具起動電流大，6A微動制未必頂得順；2.鋸木唔係一過咗刀口位就立即停，應該要成件料出晒嚟先停。
作者: kswong8d 時間: 2016-12-24 11:55
有個建議，一般鋸枱靠山在右邊，你張圖在左邊，裝置要考慮使用者習慣。
同時有些工序可能接觸不到裝置，要加多個裝置解除開關。
作者: 999067800 時間: 2016-12-24 13:59
兩隻微動掣並聯，觸法任何一隻都on,装在鋸既一前一後，起動电流可以试左先，通常8秒内逐步下降至正常，如果真係好滚，熱到熔，咁要加隻relay/索掣, 但又複習左，.......
作者: digiman 時間: 2016-12-24 16:06
本帖最後由 digiman 於 2016-12-24 16:10 編輯
同意，唔改好過改，要改就要加入 logic control，識得 fail safe 既 ic 控掣開關...越諗越多野 ...
tomchen 發表於 2016-12-24 10:05

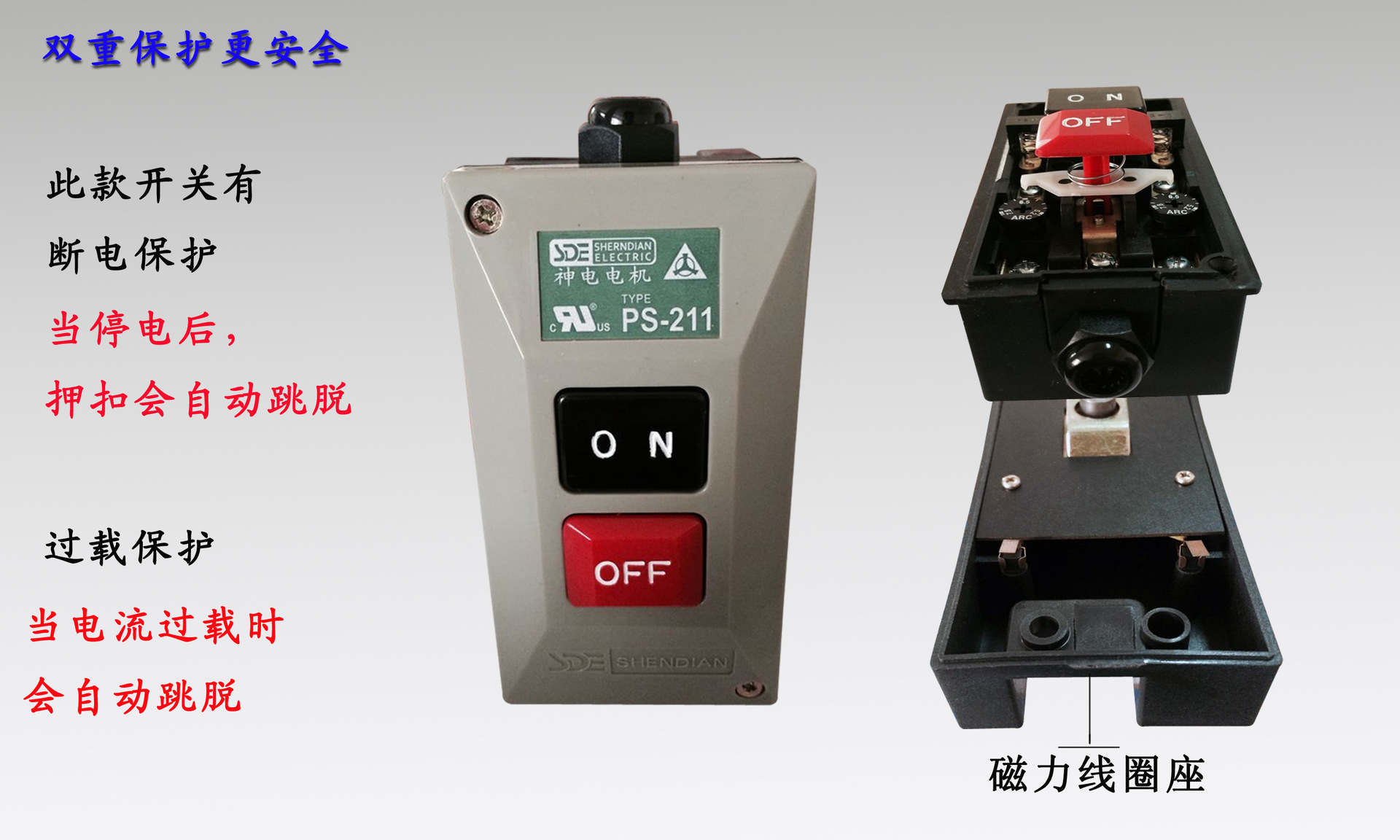

我又冇諗過好複雜，用個可以斷電後off嘅開關掣+一個大A數限位停開關應該得（壓住通電，鋸完冇壓住斷電），不過呢啲電機嘢我都唔係好肯定
但要連續鋸嘢時就好煩
要加個選擇掣，大多嘢未必好用作者: digiman 時間: 2016-12-24 16:09
多謝各位師兄賜教！
睇完各師兄嘅意見，小弟有如下想法，
1.
會加紅燈作提醒未off power
2.
...
絕對好奇 發表於 2016-12-24 10:09
防塵可以將個微動移到枱下面遠離圓鋸，加枝槓杆就可以冇咁易積塵，結構都簡單啲
作者: belleville 時間: 2016-12-24 17:40
之前見過鬼佬 diy 個腳制, 要踏住先供電, 鬆腳就停
係見過中, 最簡單, 最安全既做法
僅供參巧
作者: 999067800 時間: 2016-12-24 22:50
之前見過鬼佬 diy 個腳制, 要踏住先供電, 鬆腳就停
係見過中, 最簡單, 最安全既做法
僅供參巧 ...
belleville 發表於 2016-12-24 17:40
腳踩更好，真正快靚正
作者: 絕對好奇 時間: 2016-12-25 04:06
首先小弟要講清楚，點解我需要一個鋸完即停嘅裝置，
我唔係要方便，而係要更安全！
只因為我依家作業嘅空間好細又多雜物，我嘅土砲鋸床亦都好細，
只有 H:21 L:29 W:15 吋，
[attach]1948435[/attach]
咁細嘅鋸床又一個人操作，由於闊度太窄，
係鋸又長又重嘅木板而又放唔到櫈仔墊尾時，
係差唔多鋸到尾時，塊木板好多時會因前部下墜令到後邊翹起，
要用雙手用力按住及不能推前到過哂鋸碟，
否則好容易捉唔實塊木板，攪到跌崩咗啲邊位角位，
同時亦感覺非常唔安全，所以想整一個鋸完即停嘅裝置，
等鋸碟停止轉動後，可以放心放開雙手去 off power，
希望有咗呢個鋸完即停嘅裝置，令到小鋸床都可以有大作為！
有兩點要注意：1.電動工具起動電流大，6A微動制未必頂得順；2.鋸木唔係一過咗刀口位就立即停，應該要成件料 ...
ckshum 發表於 2016-12-24 10:25
有個建議，一般鋸枱靠山在右邊，你張圖在左邊，裝置要考慮使用者習慣。
同時有些工序可能接觸不到裝置，要 ...
kswong8d 發表於 2016-12-24 11:55
兩隻微動掣並聯，觸法任何一隻都on,装在鋸既一前一後，起動电流可以试左先，通常8秒内逐步下降至正常，如果 ...
999067800 發表於 2016-12-24 13:59
1.裝置係左邊或右邊可以係安裝時決定，並唔係一定要裝死一邊。
2.睇嚟要解決大電流，有些工序可能接觸不到裝置，同要加多個裝置解除開關嘅問題，
一定要加返隻relay至得。
[attach]1948446[/attach]
3.唔好睇見幅圖啲零件好分散，我有 3d printer 真正製作時，
會盡量將啲零件整合到一個盒入邊。
我又冇諗過好複雜，用個可以斷電後off嘅開關掣+一個大A數限位停開關應該得（壓住通電，鋸完冇壓住斷電） ...
digiman 發表於 2016-12-24 16:06
呢啲嘢我都未用過，要研究研究一下先！
防塵可以將個微動移到枱下面遠離圓鋸，加枝槓杆就可以冇咁易積塵，結構都簡單啲 ...
digiman 發表於 2016-12-24 16:09
微動掣其實係會藏係個盒裡面唔會積塵，我畫嘅係簡化咗嘅概念圖，
並唔係真正最後成品！
ps：好奇一問，如果木板推唔過哂隻鋸碟，會有乜嘢不良嘅後果呢？
作者: nganshiu 時間: 2016-12-25 04:14
會加紅燈作提醒未off power
如燈壞了時會否更唔安全?
作者: 絕對好奇 時間: 2016-12-25 04:43
回覆 23# nganshiu
所有嘢都有機會壞，包括人和事，
一句到尾，操心大意，行事魯莽，記性差嘅人，
絕對唔適合用電鋸呢啲危險工具，
因為受傷係一定會發生，分分鐘會攪到嚴重傷殘，
甚至無咗條命！
作者: nganshiu 時間: 2016-12-25 05:13
那提供二個方案比你 :P
1. 加個好似跑步機安全繩噤, 用口含住/扣在手臂, 頭一擺就扯甩同停機!
2. 用口咬住個夾, 輕咬唔過電, 咬實通電. 個制接transistor做開關.
腳制最實際!!!!
作者: nganshiu 時間: 2016-12-25 05:20
會加紅燈作提醒未off power
如燈壞了時會否更唔安全?
nganshiu 發表於 2016-12-25 04:14
好似馬路噤, 無交通燈時, 路人會睇住過.
但有燈時有不少路人不睇路.
所以可以加紅綠燈來顯示status.
那"操心大意，行事魯莽，記性差嘅人"用電動工具時都小D意外! 明未?
作者: 絕對好奇 時間: 2016-12-25 05:24
本帖最後由 絕對好奇 於 2016-12-25 05:26 編輯
回覆 25# nganshiu
用口咬咁唔衛生唔啱我留返俾你，
如果條安全繩有菌咁樣係咪仲唔安全？
ps：一個人如果安全意識低，就算啲燈唔壞，
加多幾十層安全設備，一樣好危險，一定會受傷！
作者: nganshiu 時間: 2016-12-25 05:38
亂吹的路過
用紅外線/雷射SENOR 會唔會好D
find72 發表於 2016-12-23 03:53
用光感都得, 要好大塵先影響到個制
作者: pslleung 時間: 2016-12-25 09:57
https://youtu.be/Foxtqx4GBhE
作者: digiman 時間: 2016-12-25 11:02
其實最簡單有效都係用膝頂關機，好似"小生"ching呢個咁，唔使搞咁多嘢
作者: 絕對好奇 時間: 2016-12-25 17:01
回覆 29# pslleung
嘩！呢個啱我噃！
結構簡單可靠，維修亦容易，
附合哂之前嘅要求，又可以雙手用力按住塊板推到尾，
今晚收工即刻整返個試下先！
唔該哂師兄！
作者: 絕對好奇 時間: 2016-12-25 17:14
回覆 30# digiman
其實有頭髮無人想做瘌痢，有地方當然整返件正式嘅檯鋸，
又啱身位企定定將塊木板向前推就攪掂，
仲可以加個大大個嘅安全掣同腳掣，
但係好似我咁嘅作業環境，個身企唔直，
鋸長板時就要企係左右兩邊，
用一隻手托住個板頭，另一隻手要按住塊板向前推，
腳掣踩唔到，安全掣按唔到，試想下會係乜嘢環境！
作者: kswong8d 時間: 2016-12-25 19:04
回覆 digiman
其實有頭髮無人想做瘌痢，有地方當然整返件正式嘅檯鋸，
又啱身位企定定將塊木板向前推就 ...
絕對好奇 發表於 2016-12-25 17:14
我都有同感，香港就係咁，之前有位老友話喺厠所鋸木，我都想試吓！可惜得一個厠所，冇可能比我用半日。
作者: 999067800 時間: 2016-12-26 01:38
禾經驗話比我知，愈複雜愈易爛尾，反而先build up個basic，到使用時再改良會更好
作者: kanduki 時間: 2016-12-26 02:42
本帖最後由 kanduki 於 2016-12-26 02:43 編輯
件料太大的話
其實應該料擺檯面 鋸用手揸住唻開
不過咁就要買多把鋸同長通做度
作者: pppp41 時間: 2016-12-26 11:28
我會選擇雙開關串連，一個普通人手開關制，然後用脚踏開關，踩實就開，鬆腳就停。
作者: 絕對好奇 時間: 2016-12-28 03:52
我都有同感，香港就係咁，之前有位老友話喺厠所鋸木，我都想試吓！可惜得一個厠所，冇可能比我用半日。 ...
kswong8d 發表於 2016-12-25 19:04
香港樣樣都好，就係地方太細，好多嘢想做都做唔到！
件料太大的話
其實應該料擺檯面 鋸用手揸住唻開
不過咁就要買多把鋸同長通做度 ...
kanduki 發表於 2016-12-26 02:42
大件料我已經用積梳鋸短咗先，不過超過四尺長嘅板，
因環境所限有啲難度，同感覺唔係好安全！
[attach]1949135[/attach][attach]1949136[/attach][attach]1949137[/attach]
睇完 pslleung 師兄嘅介紹，再自已修改下個設計，
加返安全掣同 bypass 掣，等打印完後應該好快可以測試！
